前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、GPIO 输入实战案例设计：从基础检测到工程化封装

在嵌入式开发中，GPIO 输入功能最经典的应用场景莫过于按键检测。为了让大家透彻掌握这一环节，我们设计了三个层层递进的实战案例，分别对应基础接口使用、信号消抖处理以及工程化代码封装。

1.1 案例一：基础电平检测与 LED 联动

这是我们的入门案例，核心目标是熟悉 GPIO 输入相关的基础 API 接口调用。

在这个场景中，我们设定了明确的硬件映射关系：开发板上预留了 4 个 LED 灯（编号 1-4）和 4 个独立按键（编号 1-4）。虽然板子上有具体的丝印命名，但在逻辑上我们将其一一对应。

功能逻辑：

• 按下即亮：当检测到某个按键被按下时，立即点亮对应的 LED 灯。
• 松开即灭：一旦按键松开，LED 灯随即熄灭。

这个案例不涉及复杂的状态保持，完全遵循“输入决定输出”的实时逻辑。通过这个过程就可以直观地看到 GPIO 输入寄存器数值的变化如何直接驱动外设，建立起对 HAL_GPIO_ReadPin 等基础函数的感性认识。

1.2 案例二：状态翻转与按键消抖引入

第二个案例在第一个的基础上增加了逻辑复杂度，旨在引出嵌入式开发中一个极其重要且无法回避的问题——按键抖动。

功能逻辑：

• 按一下亮：第一次按下并松开按键后，LED 灯保持点亮状态。
• 再一下灭：再次按下并松开同一按键，LED 灯熄灭。
• 循环切换：如此往复，实现类似“自锁开关”的效果。

在这个案例中如果仅仅依靠简单的电平判断，往往会出现“按一次变多次”或者“反应不灵敏”的现象。这就是因为机械按键在闭合和断开的瞬间，触点会发生物理弹跳，产生一系列高频的毛刺信号。为了解决这个问题，我们必须在软件层面引入“消抖”算法（通常是延时检测或状态机）

1.3 案例三：多路联动的软件工程化封装

前两个案例主要关注功能实现，而第三个案例则侧重于软件工程角度的思考。

当我们需要同时处理 4 个按键和 4 个 LED 灯的联动时，如果直接在代码中硬编码引脚名称（如 PG6、PF10 等），不仅代码可读性极差，而且一旦硬件改版，修改代码将是一场灾难。

优化策略：

• 宏定义重命名：我们将底层的物理引脚名称抽象为具有业务含义的逻辑名称。例如，将连接按键的 PG6、PG7、PG8、PG10 分别重命名为 KEY1_PIN、KEY2_PIN 等；将 LED 引脚重命名为 LED1_PIN 等。
• 模块化处理：通过这种封装，我们在主逻辑中只关心“按键 1”和“灯 1”，而不需要关心它们具体连在哪个端口上。这不仅规避了难记的引脚名称，也方便后续扩展更多按键或复用代码。

二、深入剖析：按键硬件电路与信号完整性

理解了软件要做什么，我们必须回过头来看硬件是怎么设计的。只有读懂了原理图，写出的代码才是有根基的。

2.1 按键的物理特性与型号

在我们的开发板上，按键属于典型的板级外设。这些贴片轻触开关，型号通常为 TS-1187A-B-A-B。这种开关内部有一个金属弹片，当按下时，会听到清脆的“滴答”声，这就是金属触点闭合的声音。虽然手感不错，但这种机械结构天生就带有不稳定性，为后续的抖动问题埋下了伏笔。

2.2 原理图解析：上拉电阻与接地

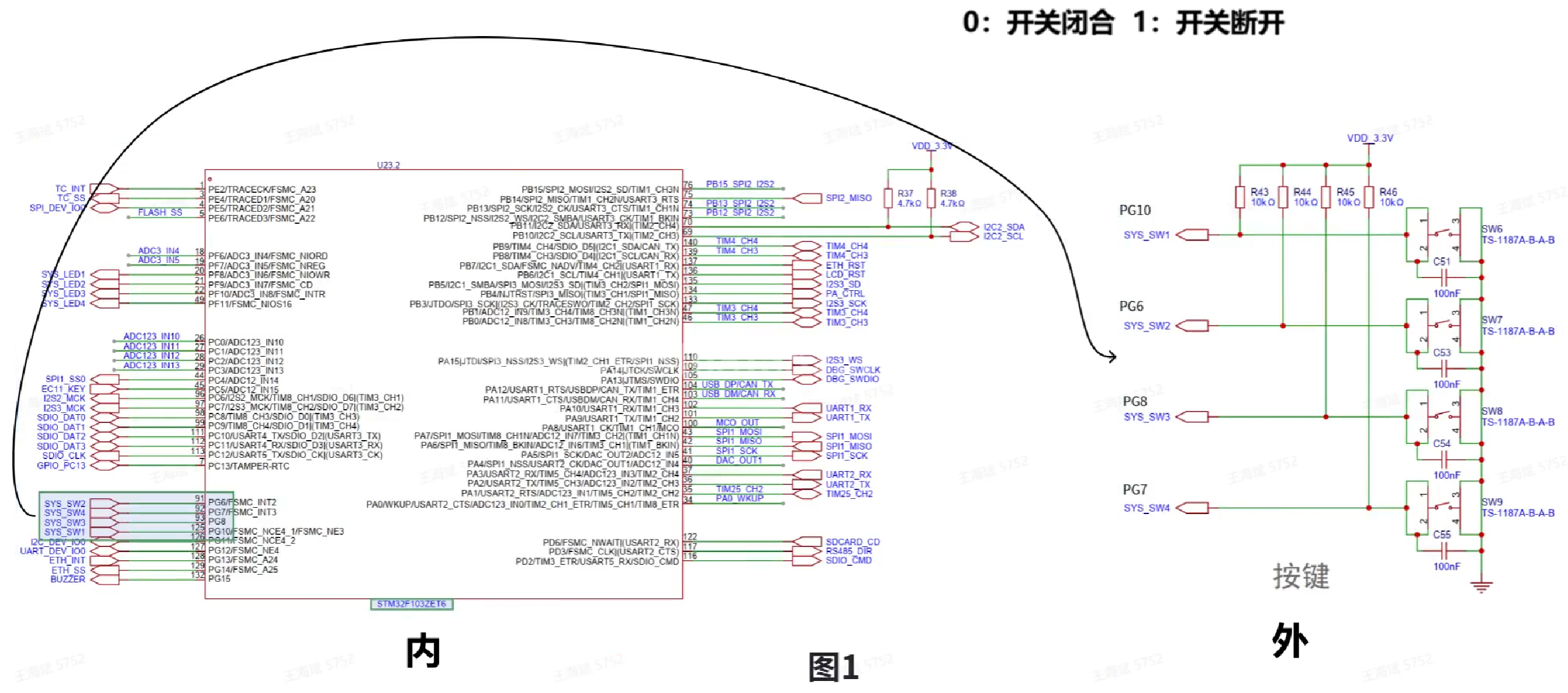

打开原理图，我们可以清晰地看到按键与 MCU 的连接方式。以 SYS_SW1 为例，它的一端连接到 MCU 的 PG10 引脚，另一端直接连接到 GND（地）。

关键点在于： 在按键和电源 VDD_3.3V 之间，串联了一个 10kΩ 的电阻（如 R43、R44 等）。

• 默认状态（高电平）：当按键未按下（断开）时，由于没有电流流向地，PG10 引脚通过这个 10kΩ 电阻被拉高到 3.3V。此时，MCU 读取到的就是高电平（逻辑 1）。
• 按下状态（低电平）：当按键按下（闭合）时，PG10 引脚直接与地短接。电流从 3.3V 经过电阻流入地，引脚处的电压被瞬间拉低至 0V。此时，MCU 读取到的就是低电平（逻辑 0）。

这种电路结构被称为外部上拉电路。这里的 10kΩ 电阻起到了限流和提供默认高电平的作用，是电路稳定工作的关键。如果没有这个电阻，按下按键时电源就会直接对地短路，造成严重后果。

2.3 硬件滤波：电容的作用

仔细观察原理图，你会发现每个按键旁边都并联了一个 100nF（即 0.1μF）的电容（如 C51、C53 等）。

这个电容的作用是硬件消抖。利用电容两端电压不能突变的特性，当按键产生高频抖动脉冲时，电容会通过充放电来平滑这些电压波动。这就好比给信号加了一个低通滤波器，滤除掉那些尖锐的毛刺，让进入 MCU 的信号相对平缓一些。但请注意，硬件电容只能缓解抖动，不能完全消除，因此软件消抖依然是必须的。

三、MCU GPIO 输入模式选择原则

很多初学者在配置 STM32 的 GPIO 输入模式时非常纠结：到底是选浮空输入、上拉输入还是下拉输入？其实，答案完全取决于你的外部硬件电路。

3.1 三种输入模式的本质区别

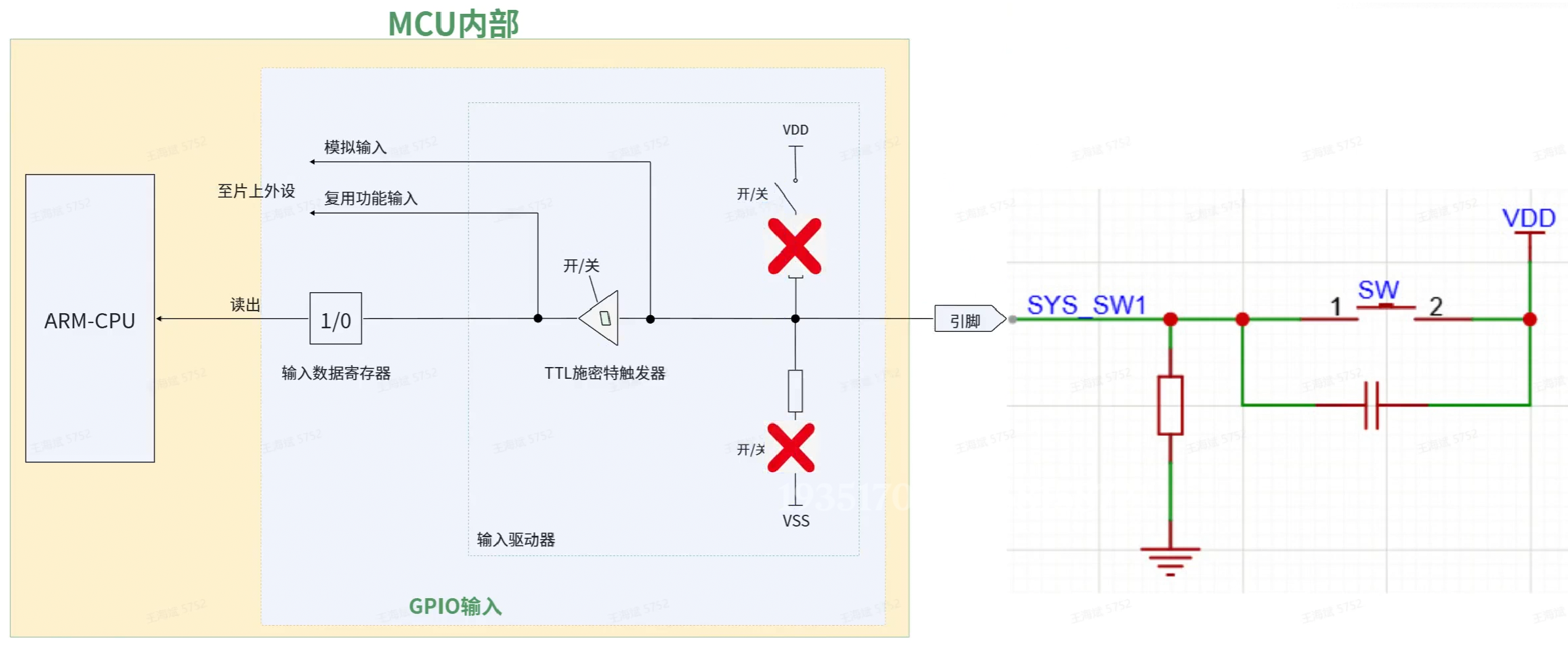

我们可以通过 MCU 内部的 GPIO 结构图来理解这一点。在输入模式下，MCU 内部有两个关键的开关，分别连接 VDD（上拉）和 VSS（下拉）。

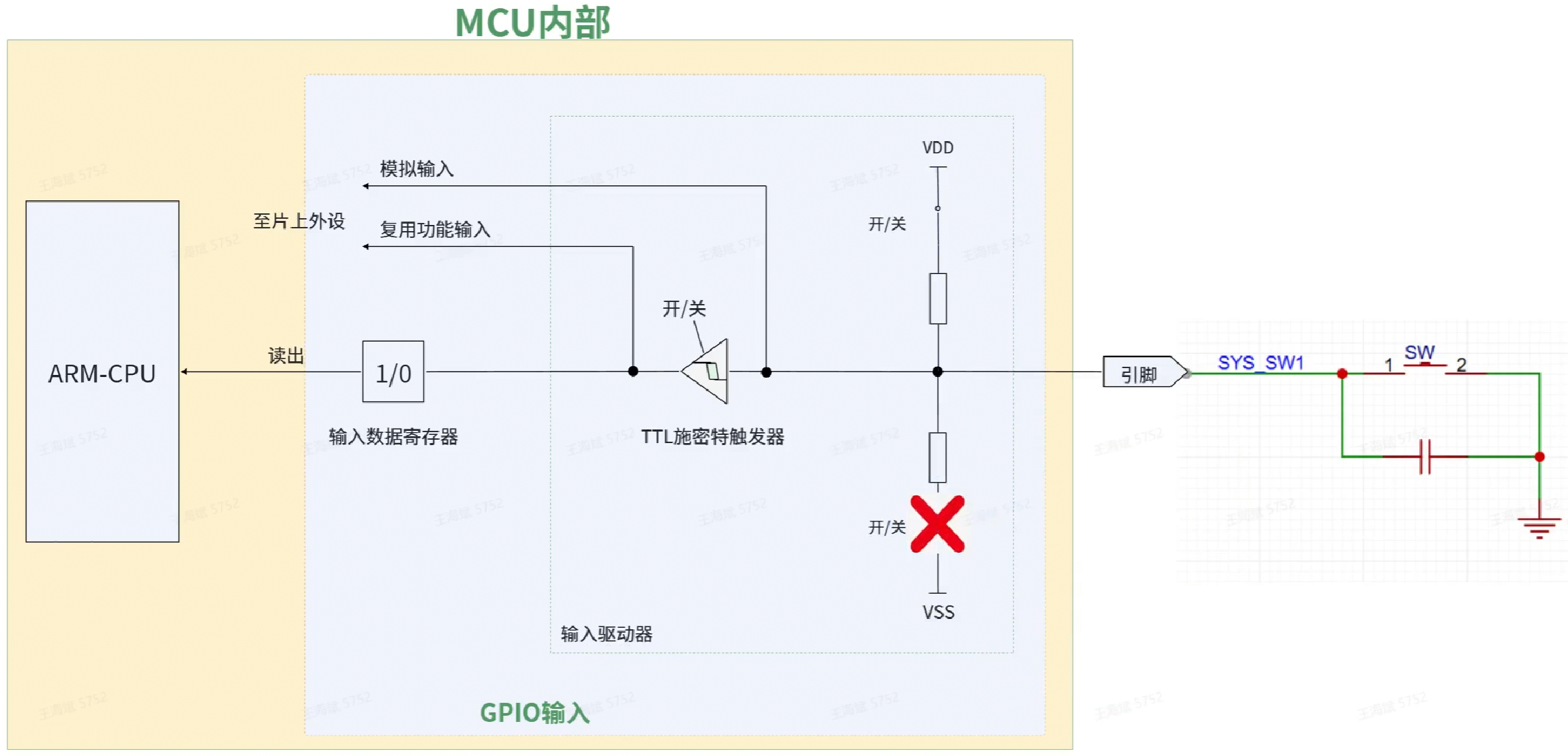

3.1.1 上拉输入模式

• 内部状态：内部连接 VDD 的开关闭合，连接 VSS 的开关断开。
• 适用场景：当外部电路是一个单纯的开关接地（如我们的按键电路），且外部没有接上拉电阻时。此时 MCU 内部提供高电平默认值。
• 注意：如果外部已经有了强上拉电阻，再开启内部上拉虽然通常不会出错（相当于两个电阻并联），但属于资源冗余。


3.1.2 下拉输入模式

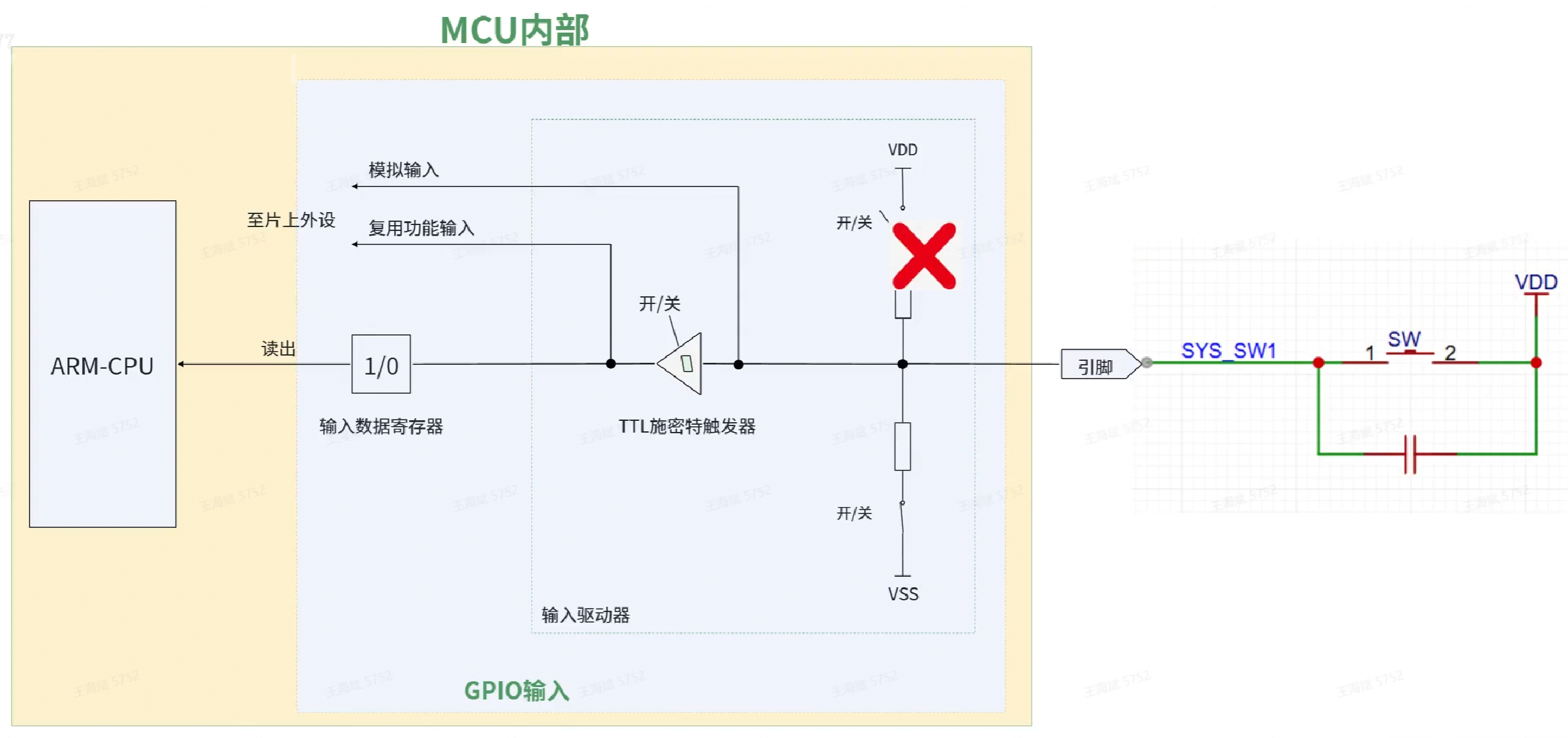

• 内部状态：内部连接 VSS 的开关闭合，连接 VDD 的开关断开。
• 适用场景：当外部电路是开关接电源 VCC，且外部没有接下拉电阻时。此时 MCU 内部提供低电平默认值。


3.1.3 浮空输入模式

• 内部状态：内部的上拉和下拉开关全部断开。
• 适用场景：当外部电路已经提供了确定的上下拉能力时。此时 MCU 引脚呈现高阻态，完全听从外部电路的指挥。

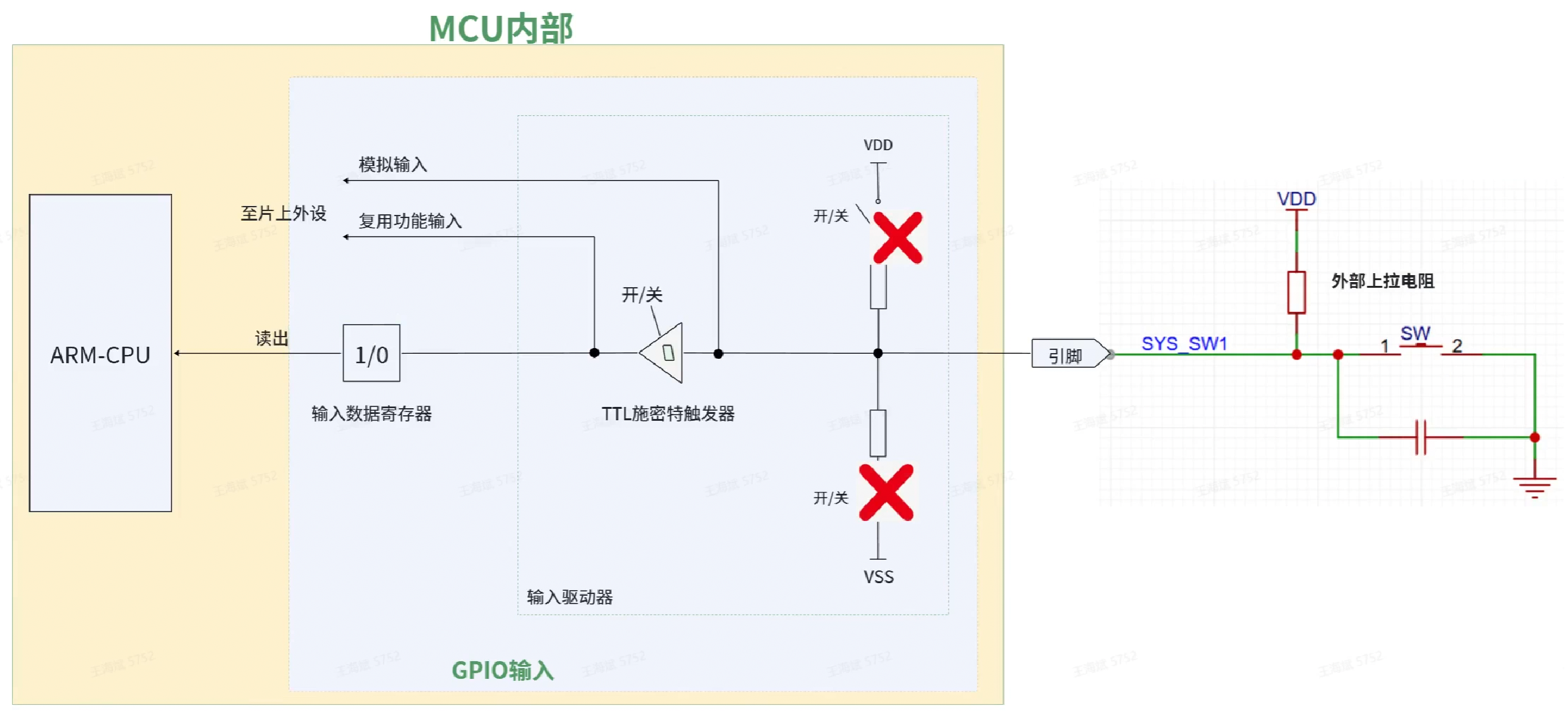

3.2 为什么我们的按键电路选“浮空输入”？

回到我们的按键电路（图1右侧）：

1. 外部已经有了一个 10kΩ 的上拉电阻连接到 3.3V。
2. 按键闭合时，外部直接连接到 GND。

这意味着，无论按键是开是合，外部电路都已经给出了确定的电平（3.3V 或 0V）。此时，如果我们再开启 MCU 内部的上拉电阻，不仅多余，还可能因为并联电阻改变分压特性（虽然影响不大，但不规范）。

更重要的是，外部提供的上拉能力是“硬”连接，比内部微弱的上拉更稳定。因此，针对这种外部自带上下拉能力的电路，MCU 端最标准、最合理的配置就是浮空输入。

总结原则：

• 外部没给电平参考 -> 用内部上拉/下拉。
• 外部给了电平参考 -> 用浮空输入。
• 记住一句话：MCU 的输入模式配置，是由外部硬件电路决定的，而不是由你的心情决定的。

四、按键抖动现象深度解析

在编写“按一下亮、按一下灭”的代码前，我们必须彻底搞懂什么是抖动。

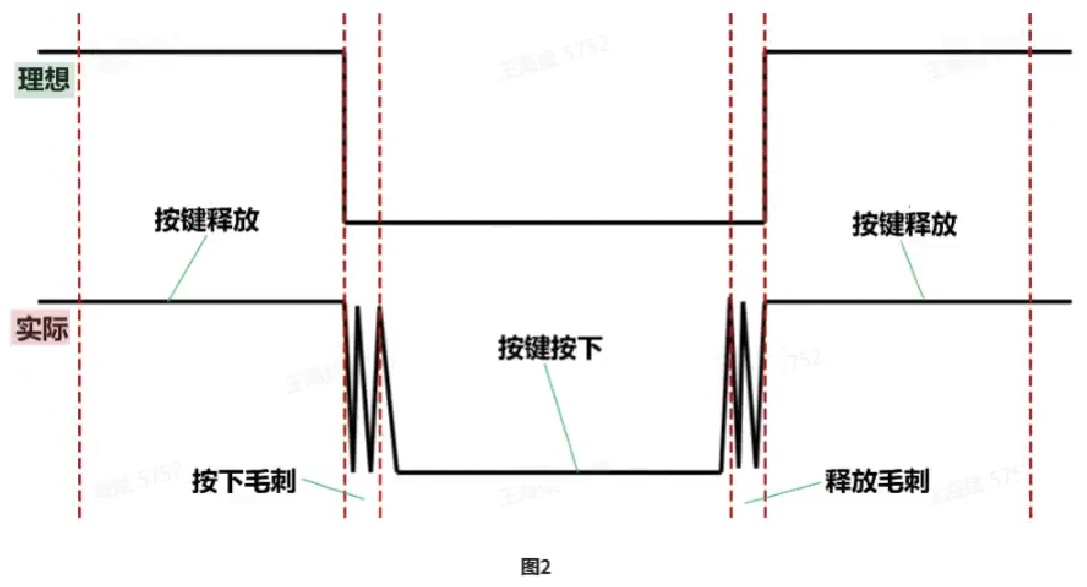

4.1 理想 vs 实际波形

如果我们用示波器去观察一个机械按键的电压变化，会发现它与理论上的方波截然不同。

• 理想波形：按下瞬间，电压垂直下降从 3.3V 变到 0V；松开瞬间，电压垂直上升从 0V 变到 3.3V。干净利落，没有任何拖泥带水。
• 实际波形：
  • 按下毛刺：在按键刚刚接触的瞬间，金属弹片会发生剧烈的弹性碰撞。电压会在 3.3V 和 0V 之间快速跳变多次，持续时间通常在 5ms 到 20ms 之间。这就是一串密集的脉冲。
  • 稳定期：抖动结束后，电压才稳定在 0V。
  • 释放毛刺：同理，在松开按键的瞬间，触点分离也会产生类似的反弹抖动，电压再次出现震荡，然后才稳定回到 3.3V。

4.2 施密特触发器能消抖吗？

很多兄弟会问：“MCU 的 GPIO 输入端不是有施密特触发器吗？它不是能整形波形吗？”

答案是：不能依赖它来消抖。

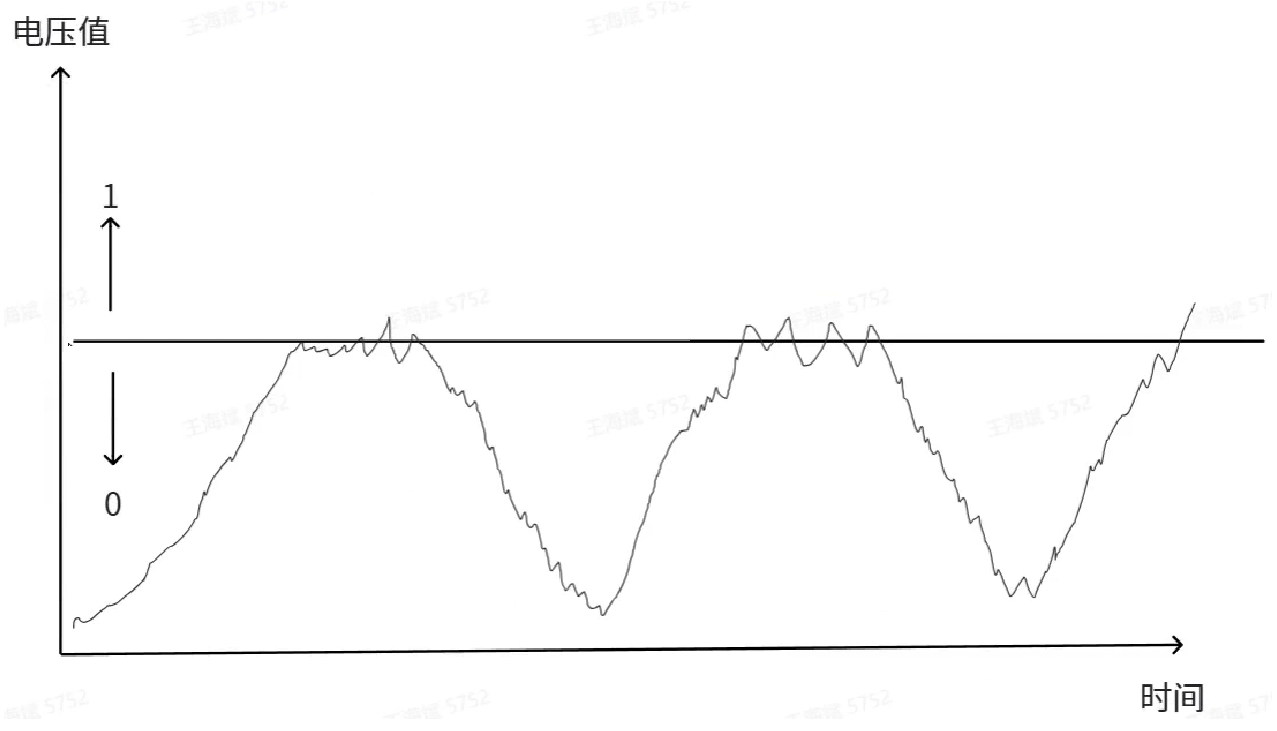

施密特触发器的作用是设定两个阈值（高阈值和低阈值），具有一定的迟滞特性，可以滤除幅度很小的噪声。但是，按键抖动产生的毛刺幅度非常大，往往是满幅度的（直接从 3.3V 跳到 0V 再跳回来）。这种大幅度的跳变完全穿透了施密特触发器的保护区间，会被识别为有效的逻辑电平变化。

如果不做软件处理，MCU 会在短短几毫秒内读到几十次“按下”和“释放”信号。对于运行速度极快的 CPU 来说，你的一次按压就是一次疯狂的连击。这就是为什么我们必须要在软件中加入延时判断或状态机逻辑，人为地“忽略”掉这段抖动时间，只取稳定后的电平值作为有效输入。

五、案例一二实践

5.1 硬件电路与 GPIO 模式选择依据

在编写代码之前，我们必须先看懂原理图

1. LED 驱动电路分析

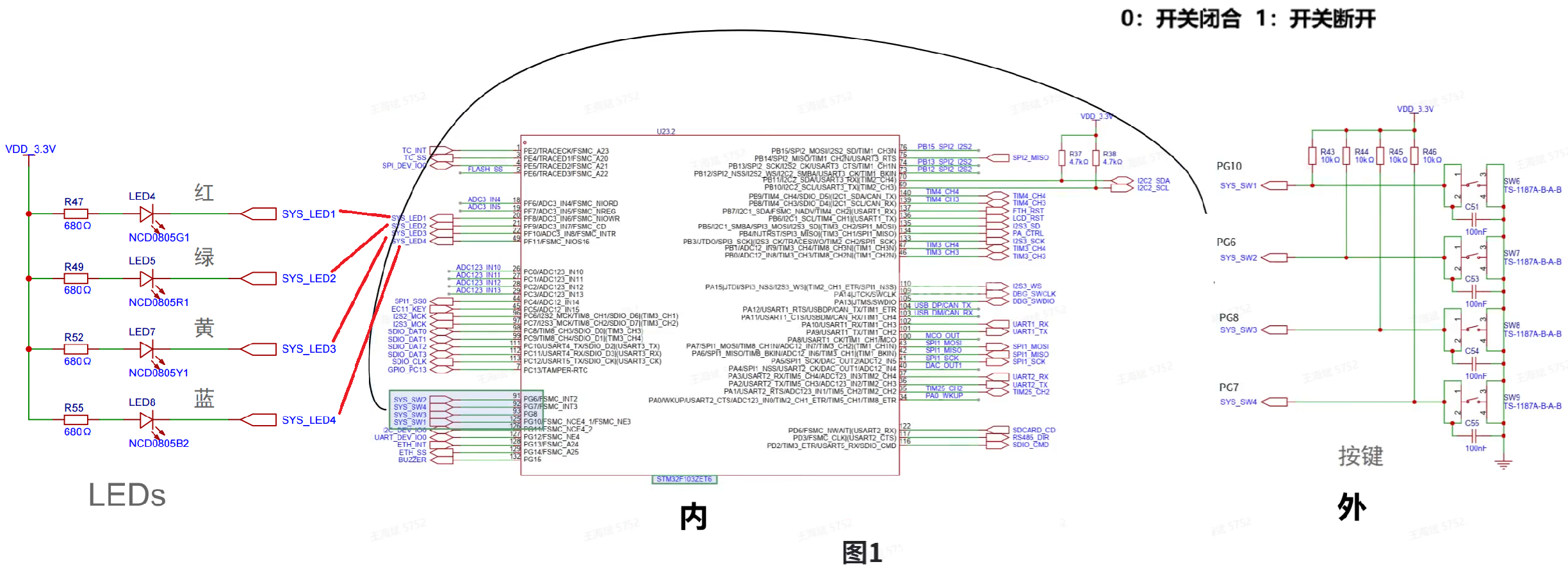

观察开发板原理图中的 LED 部分（LED4-LED8），以我们要控制的 LED4（红色）为例：

• 连接方式：LED4 的阳极通过一个 680Ω 的限流电阻（R47）连接到 3.3V 电源（VDD_3.3V），阴极连接到 MCU 的 PF8 引脚。
• 点亮逻辑：这是一种典型的“低电平点亮”电路。当 PF8 输出低电平（0V）时，电流从 3.3V 流经电阻、LED 到 PF8，形成回路，LED 点亮；当 PF8 输出高电平（3.3V）时，两端无压差，LED 熄灭。
• GPIO 配置：因此，在 CubeMX 中配置 PF8 时，我们需要将其设置为 GPIO_Output，输出类型选择 Open Drain（开漏）。
  • 为什么要用开漏？ 虽然推挽输出也能用，但开漏模式配合外部上拉（或内部上拉）在电平转换和“线与”逻辑中更灵活。在这里，开漏输出“1”时引脚呈高阻态，依靠外部电路或内部上拉维持高电平（灯灭）；输出“0”时内部 NMOS 导通接地（灯亮）。

2. 按键输入电路分析
再看按键部分（SW6-SW9），以控制 LED4 的 SW6 为例：

• 连接方式：SW6 一端连接到 MCU 的 PG10 引脚，另一端接地（GND）。同时，PG10 线上并联了一个 10kΩ 的上拉电阻（R43）连接到 3.3V，以及一个 100nF 的电容（C51）对地滤波。
• 电平逻辑：
  • 松开时：由于上拉电阻 R43 的存在，PG10 被拉高到 3.3V，读取到的电平为 1 (High)。
  • 按下时：开关闭合，PG10 直接接地，读取到的电平为 0 (Low)。
• GPIO 模式选择：这里有一个关键知识点——为什么选“浮空输入”而不是“上拉输入”？
  • 虽然 MCU 内部有上拉电阻，但我们的硬件电路上已经设计了外部上拉电阻 R43 和滤波电容 C51。
  • 外部元件的参数（10kΩ, 100nF）是经过计算的，能提供比内部弱上拉更稳定的抗干扰能力。

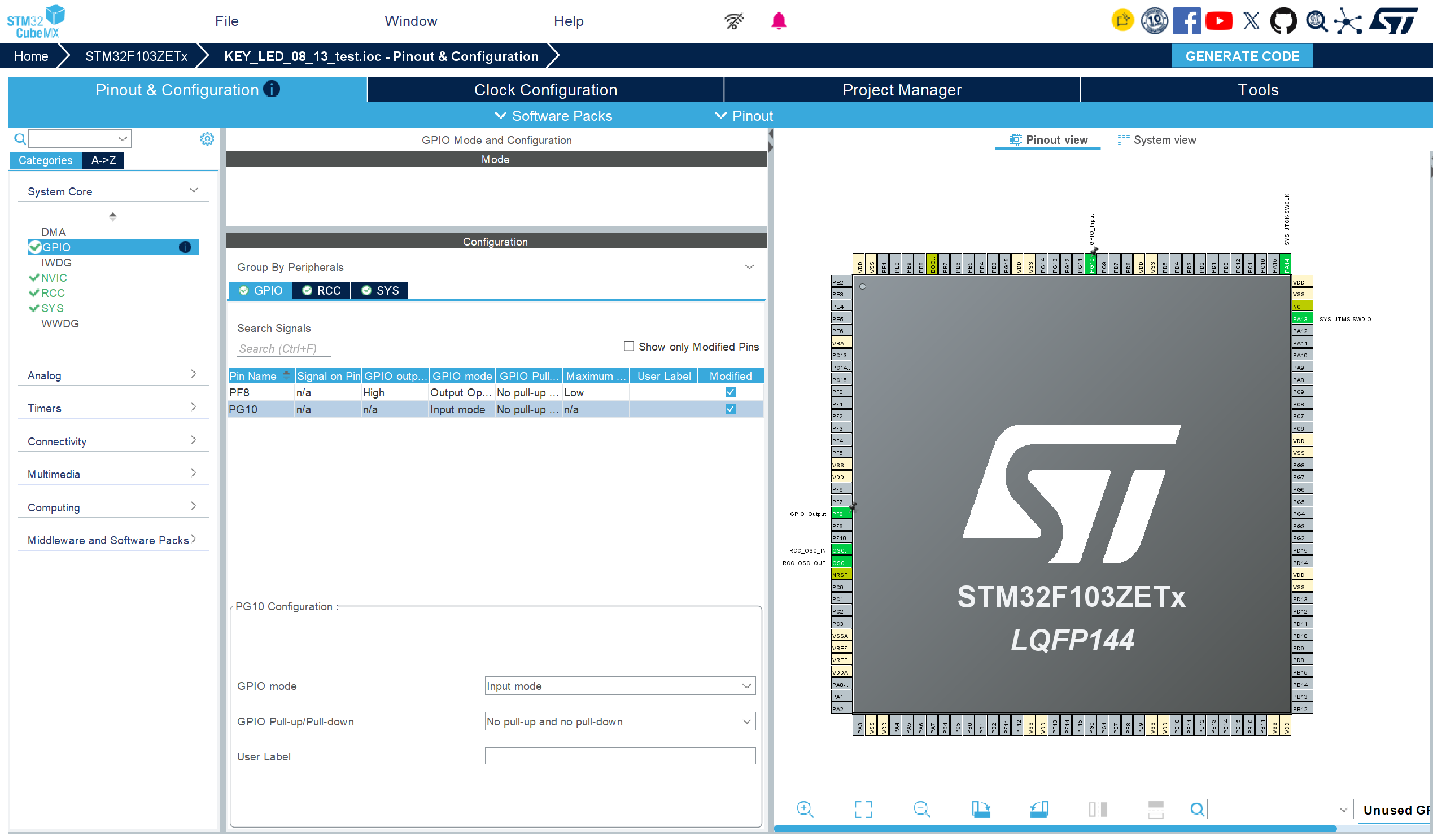

  • 因此，在 CubeMX 中配置 PG10 时，Mode 选 Input mode，Pull-up/Pull-down 选 No pull-up and no pull-down（即浮空），完全依赖外部电路决定电平状态。


5.2 底层原理：GPIO 输入数据寄存器 (IDR)

在代码中，我们使用 HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) 来读取按键状态。这个函数看似简单，但其底层直接操作了 STM32 的 IDR（Input Data Register，端口输入数据寄存器）。理解这一点对于排查问题至关重要。

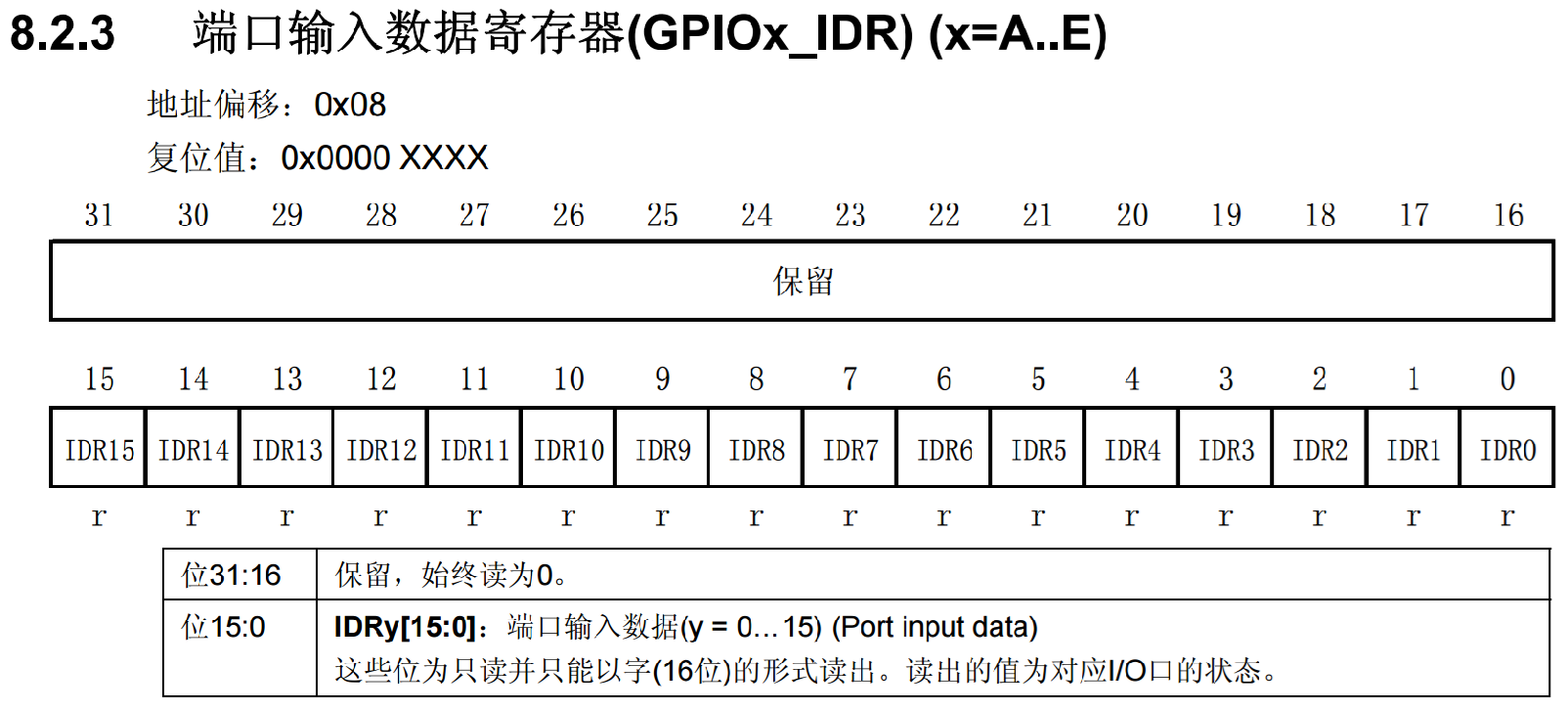

GPIOx_IDR 寄存器解析

根据 STM32F103 的参考手册，GPIOx_IDR 寄存器的复位值是 0x0000 XXXX。这里的 XXXX 并不是一个固定的数值，它代表的是复位时刻引脚上的实际物理电平。

• 高 16 位（Bit 31:16）：保留位，始终读为 0。
• 低 16 位（Bit 15:0）：对应端口 0-15 号引脚的输入状态。
  这意味着，IDR 寄存器没有软件意义上的“默认初始值”，它的值完全由硬件电路决定。

MCU 读取引脚电平，本质上是在读 端口输入数据寄存器 (GPIOx_IDR)。

• 地址偏移：0x08。
• 只读属性：IDR 是只读寄存器。当你执行读操作时，硬件会自动采样当前引脚的物理电平并映射到对应的位上。例如，如果 PG10 按下接地，那么 GPIOG->IDR 的第 10 位就会变成 0。

结合我们电路的实际状态
让我们回到刚才分析的电路：

• PG10（按键）：外部有 10kΩ 上拉电阻。系统刚上电复位时，即使还没运行代码，物理电路上 PG10 已经被拉高到 3.3V。因此，复位后读取 GPIOG->IDR，第 10 位必然是 1。
  • 计算：$2^{10}=1024=0x400$。所以 GPIOG->IDR 的默认值约为 0x0000 0400。
• PF8（LED）：外部有上拉且配置为开漏输出 High（高阻态）。同理，物理电平也是高电平。
  • 计算：$2^8=256=0x100$。所以 GPIOF->IDR 的默认值约为 0x0000 0100。

HAL 库函数的封装逻辑

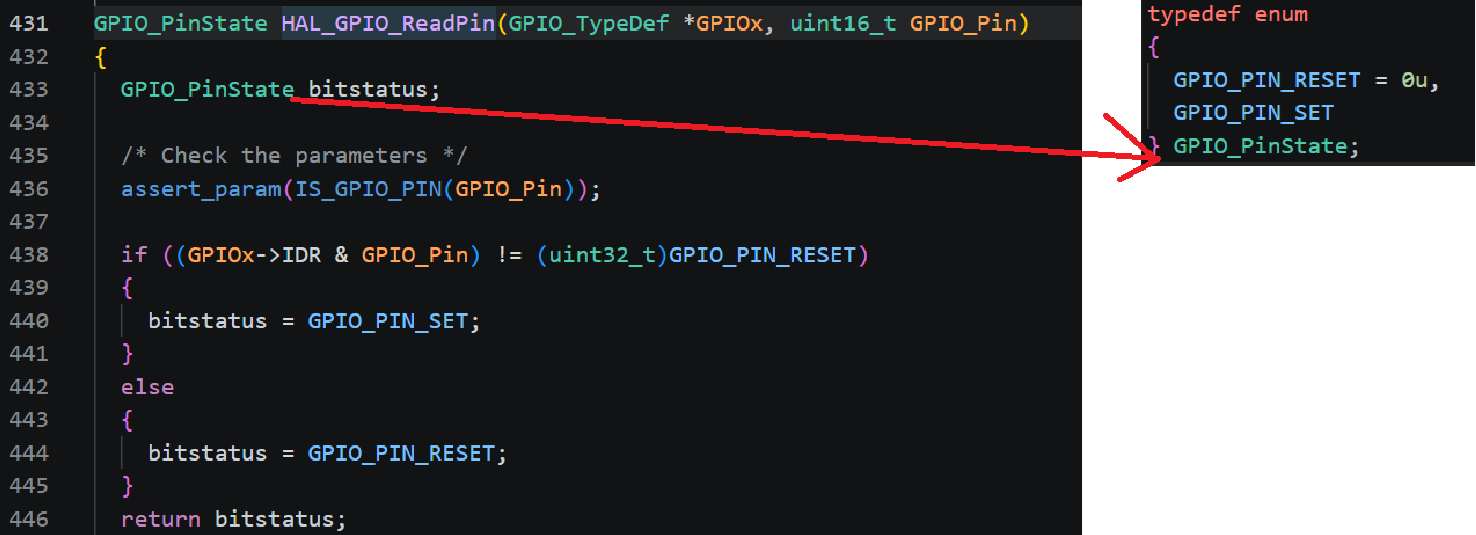

我们在代码中调用的 HAL_GPIO_ReadPin 函数，就是对 IDR 寄存器的封装。让我们拆解一下它的源码实现：

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
  GPIO_PinState bitstatus;

  /* 检查参数合法性 */
  assert_param(IS_GPIO_PIN(GPIO_Pin));

  /* 核心逻辑：位运算读取 IDR */
  // GPIOx->IDR 获取整个端口的输入状态
  // & GPIO_Pin 进行按位与操作，屏蔽掉其他无关引脚
  // != (uint32_t)GPIO_PIN_RESET 判断结果是否非零
  if ((GPIOx->IDR & GPIO_Pin) != (uint32_t)GPIO_PIN_RESET)
  {
    bitstatus = GPIO_PIN_SET;   // 结果为1，说明引脚是高电平
  }
  else
  {
    bitstatus = GPIO_PIN_RESET; // 结果为0，说明引脚是低电平
  }
  return bitstatus;
}

• 枚举类型：返回值 GPIO_PinState 是一个枚举，GPIO_PIN_RESET 对应数值 0，GPIO_PIN_SET 对应数值 1（非零）。
• 实际意义：当我们调用 HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) 时，如果返回 GPIO_PIN_RESET，就代表 PG10 被按下了（低电平）。

5.3 软件逻辑演进：从“跟随”到“翻转”

有了读写基础，我们来看看业务逻辑的实现。

Version 1：基础电平跟随（回顾）
最直观的写法是直接映射电平：

while (1)
{
    // 开关已经被按下 (读到低电平)
    if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        // 开漏模式，写0，点亮LED
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET);
    }
    else
    {
        // 开漏模式，写1，熄灭LED
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET);
    }
}

这种逻辑下，灯的状态完全取决于手有没有按着。手一松，灯就灭。这不符合我们日常使用台灯开关的习惯。

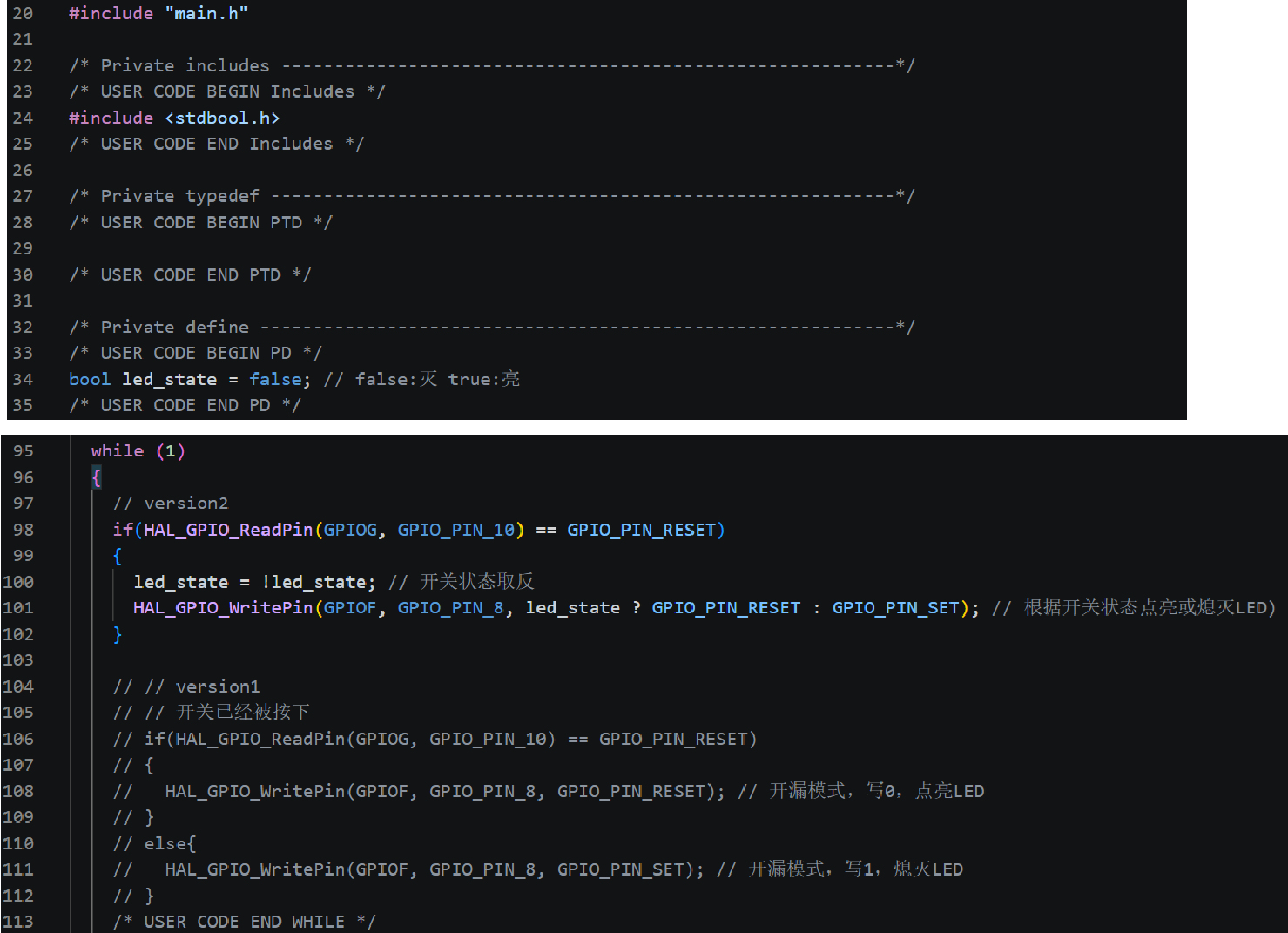

Version 2：状态翻转（Toggle）
为了实现“按一下亮，再按一下灭”，我们需要引入一个变量来记录灯的当前状态。

1. 定义状态变量：在 main.c 的用户代码区定义一个布尔变量 bool led_state = false;（false 代表灭，true 代表亮）。记得包含头文件 #include <stdbool.h>。
2. 翻转逻辑：检测到按键按下时，不再直接写死电平，而是先翻转状态变量，再根据变量写引脚。

// version2 逻辑片段
if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
{
    led_state = !led_state; // 开关状态取反

    // 三元运算符：如果 led_state 为 true，则写 RESET(0) 点亮；否则写 SET(1) 熄灭
    // 注意：因为是低电平点亮，所以 true 对应 RESET
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, led_state ? GPIO_PIN_RESET : GPIO_PIN_SET);
}

遇到的问题：如果你直接烧录这段代码，会发现现象非常诡异——有时候按一下没反应，有时候按一下灯闪了好几次，或者状态随机变化。这就是著名的按键抖动。

5.4 核心痛点：按键抖动与消抖策略

为什么会有抖动？
机械按键内部是金属弹片。在按下和松开的瞬间，金属片不会瞬间完美接触或分离，而是会发生快速的物理弹跳。

• 理想波形：高 -> 瞬间变低 -> 稳定低。
• 实际波形：高 -> 高低快速交替震荡（持续约 5ms-20ms） -> 稳定低 -> 松开时再次震荡 -> 稳定高。


对于运行速度高达 72MHz 的 STM32 来说，这几十毫秒的震荡期内，CPU 可以执行几百万次循环。如果不处理，CPU 会误以为你在一秒钟内按了几十次开关，导致 led_state 被疯狂翻转，最终状态不可控。

消抖方案：软件延时法
虽然硬件上有电容 C51 做滤波，但为了保险起见，软件消抖依然是标配。最简单有效的方法是延时重测。

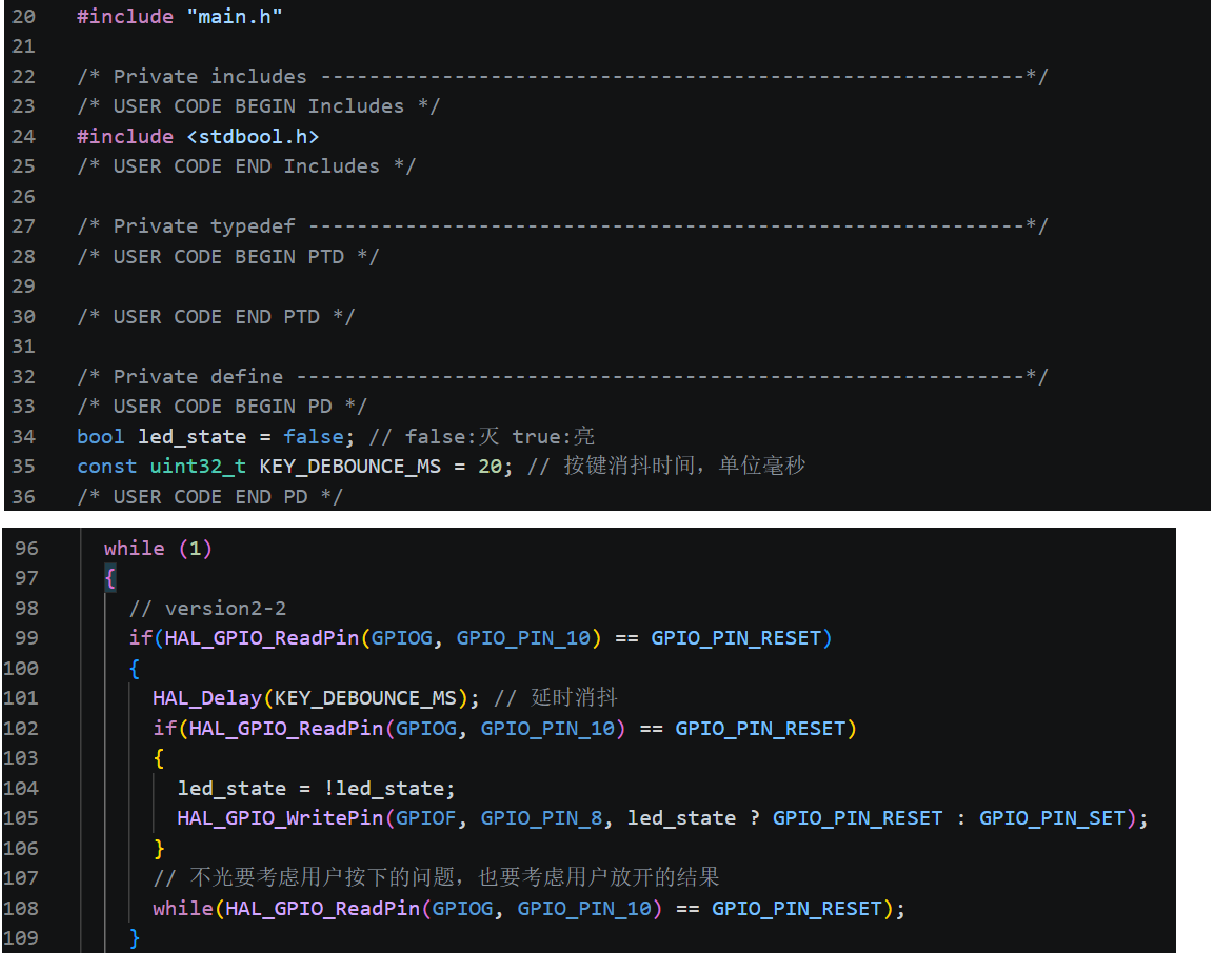

Version 2-2：带消抖的完整逻辑
完善的代码如下：

/* Private define */
const uint32_t KEY_DEBOUNCE_MS = 20; // 按键消抖时间，单位毫秒

/* USER CODE END WHILE */
while (1)
{
    // version2-2: 第一次检测
    if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        // 1. 发现低电平，先别急，可能是抖动
        HAL_Delay(KEY_DEBOUNCE_MS); // 延时 20ms，等待物理震荡结束

        // 2. 第二次检测：如果还是低电平，说明是真的按下了
        if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
        {
            led_state = !led_state;
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, led_state ? GPIO_PIN_RESET : GPIO_PIN_SET);

            // 3. 【关键点】等待松手
            // 只要按键还按着（一直是低电平），就在这里死循环等待
            // 防止按住不放时，循环回来再次触发翻转
            while(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET);
        }
    }
}

代码细节深度解析：

1. 双重确认：第一次读到 0 后，延时 20ms 再读一次。如果此时还是 0，才确认为有效按下。这过滤掉了大部分抖动毛刺。
2. 等待松手机制：注意最后那行 while(... == RESET);。
   • 如果没有这行代码，当你手速较慢，按住按键超过 20ms 时，主循环会再次跑回来，再次进入 if，导致一次按压触发多次翻转。
   • 加上这行代码后，程序会“卡”在这里，直到你松开手（电平变回 1），循环条件不满足，程序才会继续往下走，回到 while(1) 的开头等待下一次按压。
   • 这就实现了完美的“单次触发”逻辑。

通过这一套组合拳（硬件浮空输入 + 软件延时消抖 + 松手检测），我们就完成了一个工程级的按键控制 LED 翻转功能。接下来的文章要讲‘四键四灯’的多路联动了~

---
