项目概述

本项目以 ESP32 为主控，通过 I2C 接口扩展芯片 PCF8575，将有限的主控引脚扩展为 16 路数字 I/O，并在其上挂载：

模块	作用
4×4 矩阵键盘	人机输入，控制灯效与工作模式
2 路高电平 LED	状态指示 / 感应联动照明
RGB 三色灯模块	多色彩显示与颜色轮播
SR505 人体感应	有人自动开灯、无人自动灭灯
ST7789 1.3 寸屏（240×240）	实时显示模式、灯态、感应状态

系统上电后默认进入 AUTO（人体感应）模式：有人靠近时两路 LED 点亮，人离开后熄灭。同时可通过矩阵键盘切换到 MANUAL（手动）模式，独立控制 LED、RGB 颜色与轮播。

核心目标：在一块扩展芯片上同时演示 I2C 通信、数字输出驱动、数字输入采集、矩阵键盘扫描、传感器联动与图形界面刷新。

项目亮点

一芯多用：键盘扫描（输入）、LED/RGB 驱动（输出）、人体感应采集（输入）全部走 PCF8575，充分展示 I/O 扩展器的双向能力。
AUTO / MANUAL 双模式：感应自动控灯与按键手动控灯可一键切换，互不抢占 RGB。
矩阵键盘完整消抖 + 边沿触发：按一下只触发一次，不会连发。
RGB 独立轮播：按键 C 控制颜色循环，与感应模式解耦，避免彩灯干扰 PIR。
ST7789 卡片式 UI：240×240 方形屏上分区显示 MODE / LED / RGB / PIR，状态变化即时刷新、不整屏闪烁。
接线容错：键盘排线反向（P17→P10）时，仅改掩码数组即可适配，无需重插线。

项目难点及解决方案

难点	现象	解决方案
PCF8575 高电平驱动能力弱	LED 极暗甚至几乎不亮	输出引脚与 VCC 之间加 330Ω~1kΩ 上拉电阻，写 1 时由电阻供电流，写 0 时芯片灌电流关灯
矩阵键盘与 LED 同芯片	扫描键盘时误把 LED 熄灭	所有写端口统一走 `writePort()`，始终保留当前 `ledState` / `rgbIndex`
RGB 点亮干扰 SR505	开 RGB 后 PIR 一直判“有人”	感应模式只控制两路 LED，不驱动 RGB；RGB 由按键 `C` / `0~7` 独立控制
按键连发 / 抖动	一次按下触发多次	20ms 软件消抖 + 仅在“按下边沿”调用 `onKeyPressed()`
键盘排线方向反了	按键识别错位	用 `ROW_MASKS` / `COL_MASKS` 映射实际引脚，代码适配硬件
屏幕频繁全刷闪烁	UI 闪、观感差	静态背景只画一次（`drawStaticUI`），状态区脏标记刷新（`displayDirty`）
SR505 供电不稳	亮灯后 OUT 粘高、关不掉	保证模块 VCC 接牢 5V，GND 共地；必要时电源脚加滤波电容

一、硬件系统部分

1.1 硬件清单

名称	规格 / 说明	数量
零知ESP32 开发板	带 USB 下载，I2C 默认 GPIO21/22	1
零知ESP32 扩展板	带屏幕接口，方便接线	1
PCF8575 模块	I2C 16 位 I/O 扩展，默认地址 0x20	1
4×4 薄膜矩阵键盘	8 线排针，无源	1
高电平触发 LED 模块	单路信号 + VCC/GND	2
RGB LED 模块	R/G/B 三路独立，共阴或模块 GND	1
SR505 人体感应模块	工作电压约 4.5~20V，OUT 数字输出	1
ST7789 彩屏	240×240，SPI，TFT_eSPI 驱动	1
杜邦线、面包板	—	若干

1.2 接线方案

（1）ESP32 ↔ PCF8575（I2C）

ESP32	PCF8575
GPIO21（SDA）	SDA
GPIO22（SCL）	SCL
5V	VCC
GND	GND

（2）PCF8575 外设分配

PCF8575 引脚	外设	方向
P00	LED1 信号	输出
P01	LED2 信号	输出
P02	RGB-R	输出
P03	RGB-G	输出
P04	RGB-B	输出
P05	SR505 OUT	输入
P06、P07	未用	—
P17~P14	键盘行 R1~R4	输出扫描
P13~P10	键盘列 C1~C4	输入读取

（3）4×4 键盘排线对应关系（本工程实际接法）

键盘正面朝上、排线朝下，从左到右 8 根线：

排线左 → 右：R1 R2 R3 R4 C1 C2 C3 C4
接 PCF8575：  P17 P16 P15 P14 P13 P12 P11 P10

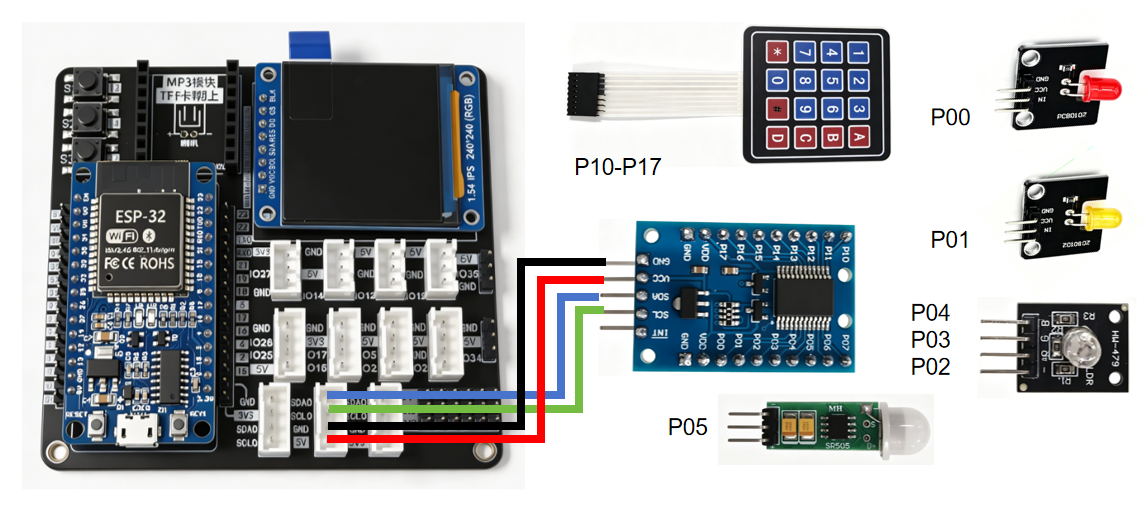

1.3 硬件连接图

                    ┌─────────────┐
                    │    ESP32    │
                    │  SDA=GPIO21 ├──┐
                    │  SCL=GPIO22 ├──┼── I2C 总线
                    │  SPI → TFT  │  │
                    └──────┬──────┘  │
                           │         │
              ┌────────────┴───┐     │
              │  ST7789 240²   │     │
              │  (TFT_eSPI)    │     │
              └────────────────┘     │
                                     │
                    ┌────────────────┴──────┐
                    │      PCF8575 0x20     │
                    │                       │
     P00 ──[上拉]── LED1                    │
     P01 ──[上拉]── LED2                    │
     P02 ──[上拉]── RGB R                   │
     P03 ──[上拉]── RGB G                   │
     P04 ──[上拉]── RGB B                   │
     P05 ────────── SR505 OUT   (+→5V)      │
     P17..P14 ───── 键盘行 R1..R4           │
     P13..P10 ───── 键盘列 C1..C4           │
                    └───────────────────────┘

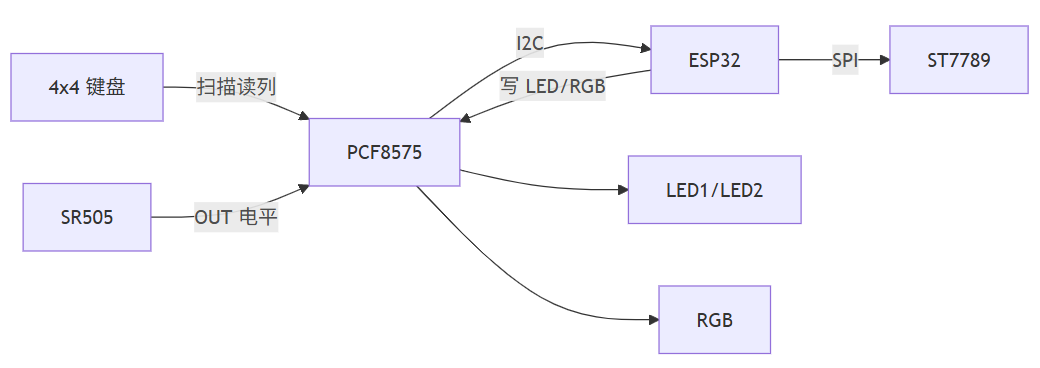

系统数据流示意：

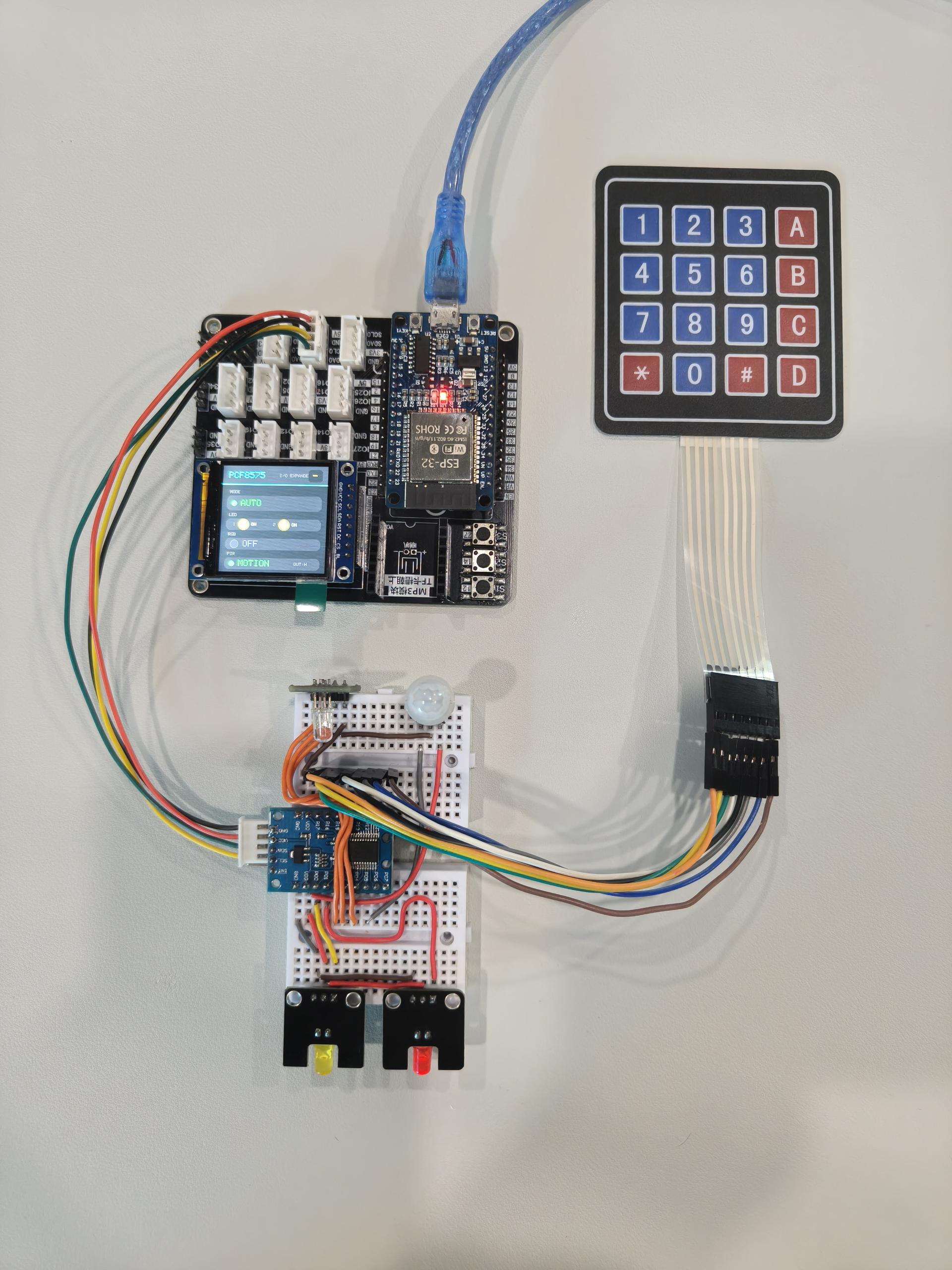

1.4 实物连接图

二、软件架构设计

2.1 系统初始化（`setup`）

初始化顺序与代码一致：

打开串口 115200
tft.init() + setRotation()，调用 drawStaticUI() 画静态背景
Wire.begin(21, 22)，I2C 时钟 100kHz
探测 PCF8575 地址 0x20 是否应答
writePort(0xFF00)：LED/RGB 灭，行列写 1，P05~P07 保持输入
读取一次 PIR 电平，置 displayDirty，等待主循环刷新动态区

2.2 主循环逻辑（`loop`）

每个循环周期（约 5ms 间隔）依次执行：

A[scanMatrix 扫描键盘] --> B[消抖 + 边沿检测]
B -->|确认按下| C[onKeyPressed]
B --> D{autoMode?}
D -->|是| E[handleMotion 有人开灯/无人灭灯]
D -->|否| F[跳过感应]
E --> G[handleRgbCycle]
F --> G
G --> H[每 200ms 采样 PIR 电平]
H --> I{displayDirty?}
I -->|是| J[updateDisplay]
I -->|否| K[delay 5ms]
J --> K

设计要点：

键盘优先：先扫键再处理感应，保证按键响应及时
脏标记刷新：只有状态变化才重画动态卡片，降低 SPI 负担
感应与 RGB 解耦：handleMotion 只改 ledState，不改 rgbIndex

三、代码拆分讲解

3.1 底层读写 PCF8575

void writePCF8575(uint16_t value);  // 先低字节 P00-P07，再高字节 P10-P17
uint16_t readPCF8575();             // requestFrom 2 字节拼成 16 位

writePort(rowColBits) 是关键写出口：高字节负责行列扫描，低字节始终合并：

ledBits()：LED1/2 + RGB 三通道
UNUSED_LOW：P05~P07 写 1，保证 PIR 可被外部驱动

3.2 矩阵键盘扫描 `scanMatrix`

逐行将对应行掩码拉低，其余行/列写 1
延时约 500µs 等待稳定
读端口，列位为 0 表示该键按下
扫完后恢复行列全 1，并保持 LED/RGB 状态不变

消抖在 loop 中完成：电平变化后稳定 ≥20ms，且仅在 按下瞬间 触发事件。

3.3 按键事件 `onKeyPressed`

按键	行为
`0`~`7`	直接设 RGB 颜色，关闭轮播
`A` / `B`	切换 LED1 / LED2，并退出 AUTO
`C`	开关 RGB 轮播（开：从红色起每秒换色；关：RGB 熄灭）
`D`	切换 AUTO / MANUAL
`#`	LED 全亮 + RGB 白，退出 AUTO，停轮播
`*`	全灭，退出 AUTO，停轮播

3.4 人体感应 `handleMotion`

读 P05 → 50ms 消抖得到 motionStable
true：ledState = 0x03（两灯亮）
false：ledState = 0x00（两灯灭）
不修改 RGB

进入 AUTO 时，setAutoMode(true) 会故意翻转一次稳定态，强制按当前传感器电平立刻同步灯态。

3.5 RGB 轮播 `handleRgbCycle`

rgbCycle == true 时，每 1000ms：rgbIndex 在 1~7 循环（红→绿→黄→蓝→紫→青→白）。

3.6 屏幕显示

drawStaticUI()：背景、顶栏、分区标签（只跑一次）
updateDisplay()：刷新 MODE / LED 圆点 / RGB 色点与名称 / PIR 状态与 OUT:H/L

四、操作过程及数据展示

4.1 操作步骤

接线检查
- I2C：SDA/SCL、共地
- LED/RGB：IN→P00/P01/P02/P03/P04
- SR505：+→5V，OUT→P05，-→GND
- 键盘：左→右接 P17→P10
编译烧录
- 开发板选零知ESP32，波特率 115200
- 打开串口监视器，应看到 PCF8575 OK. 与 Ready.
功能验证

步骤	操作	预期现象
①	上电默认 AUTO	屏显 MODE=AUTO；挥手 LED 亮，离开后灭；PIR 显示 MOTION/IDLE
②	按 `A` / `B`	进入 MANUAL；对应 LED 翻转
③	按 `1`~`7`	RGB 变为对应颜色；屏上颜色名同步
④	按 `C`	RGB 开始轮播，屏显 CYCLE；再按 `C` 停止并熄灭
⑤	按 `D`	在 AUTO / MANUAL 间切换
⑥	按 `#` / `*`	全开（白）/ 全关

屏幕与串口对照
- 屏右上角显示最近按键字符
- 串口打印：Key: x LED1:.. LED2:.. RGB:.. Auto:ON/OFF
- 感应动作打印：[Auto] Motion -> LEDs ON / Idle -> LEDs OFF

按键速查表

[1] [2] [3] [A]     0~7 : RGB 定色（停轮播）
[4] [5] [6] [B]     A/B : LED1 / LED2 切换（进 MANUAL）
[7] [8] [9] [C]     C   : RGB 轮播开关
[*] [0] [#] [D]     D   : AUTO / MANUAL
                    #/* : 全开 / 全关

4.2 演示视频

零知派ESP32--通过PCF8575使用矩阵键盘控制LED

五、技术原理

5.1 工作原理

（1）PCF8575 准双向口

写 1：引脚为弱上拉/高阻输入态，可被外部拉低，也可外加上拉电阻对外供电
写 0：强下拉，灌电流能力强（适合关断高电平 LED）
因此“高电平点亮 LED”必须外加电阻，不能指望芯片内部弱上拉直接点灯

（2）矩阵键盘扫描

行列交叉处按下时，被拉低的行会把对应列线拉低。MCU 逐行输出低电平并读列，即可定位键位，再经 KEYMAP 映射为 '0'`‘9’`、`‘A’`'D'、'*'、'#'。

（3）SR505 人体感应

热释电传感器检测人体红外变化。检测到运动时 OUT 输出高电平，并保持约数秒（硬件固定，SR505 一般不可调电位器）。本工程以该数字电平作为“有人/无人”依据。
（4）I2C 多设备与 SPI 屏

PCF8575 独占 I2C（本工程地址 0x20）
ST7789 走 SPI，与 I2C 总线分离，互不抢总线

5.2 工作模式配置

模式	进入方式	LED	RGB	说明
AUTO	上电默认 / 按 `D` 切入	由 SR505 自动控制	不联动；仍可用 `C`/`0~7` 手动控	屏显绿色 AUTO
MANUAL	按 `A`/`B`/`#`/`*` 或 `D` 切出	按键手动	按键手动	屏显橙色 MANUAL

相关宏配置（可按硬件微调）：

#define PCF8575_ADDR       0x20  // I2C 地址，A0/A1/A2 接地时通常为 0x20
#define LED_ACTIVE_LOW     0     // 0=高电平亮（上拉接法）；1=低电平亮（灌电流接法）
#define MOTION_ACTIVE_HIGH 1     // 1=OUT 高表示有人；模块相反则改 0
const uint32_t MOTION_DEBOUNCE_MS = 50;
const uint32_t DEBOUNCE_MS = 20;

键盘引脚映射（本工程反向排线）：

ROW_MASKS = {P17, P16, P15, P14};
COL_MASKS = {P13, P12, P11, P10};

六、常见问题指引

Q1：串口提示 `PCF8575 not found at 0x20`

检查 SDA/SCL 是否接 GPIO21/22、模块供电与共地；用 I2C 扫描确认实际地址（若跳线改地址，同步改 PCF8575_ADDR）。

Q2：按键识别错位（按 1 变成别的键）

排线方向或行列对调。对照本文 1.2 节改线，或只改 ROW_MASKS / COL_MASKS / KEYMAP。

Q3：按一下键触发很多次

确认使用的是边沿触发消抖逻辑；机械抖动过大时可把 DEBOUNCE_MS 提到 30~50。
