1.1 OTA-移植OneNET：ESP8266到STM32F103C8T6最小系统板

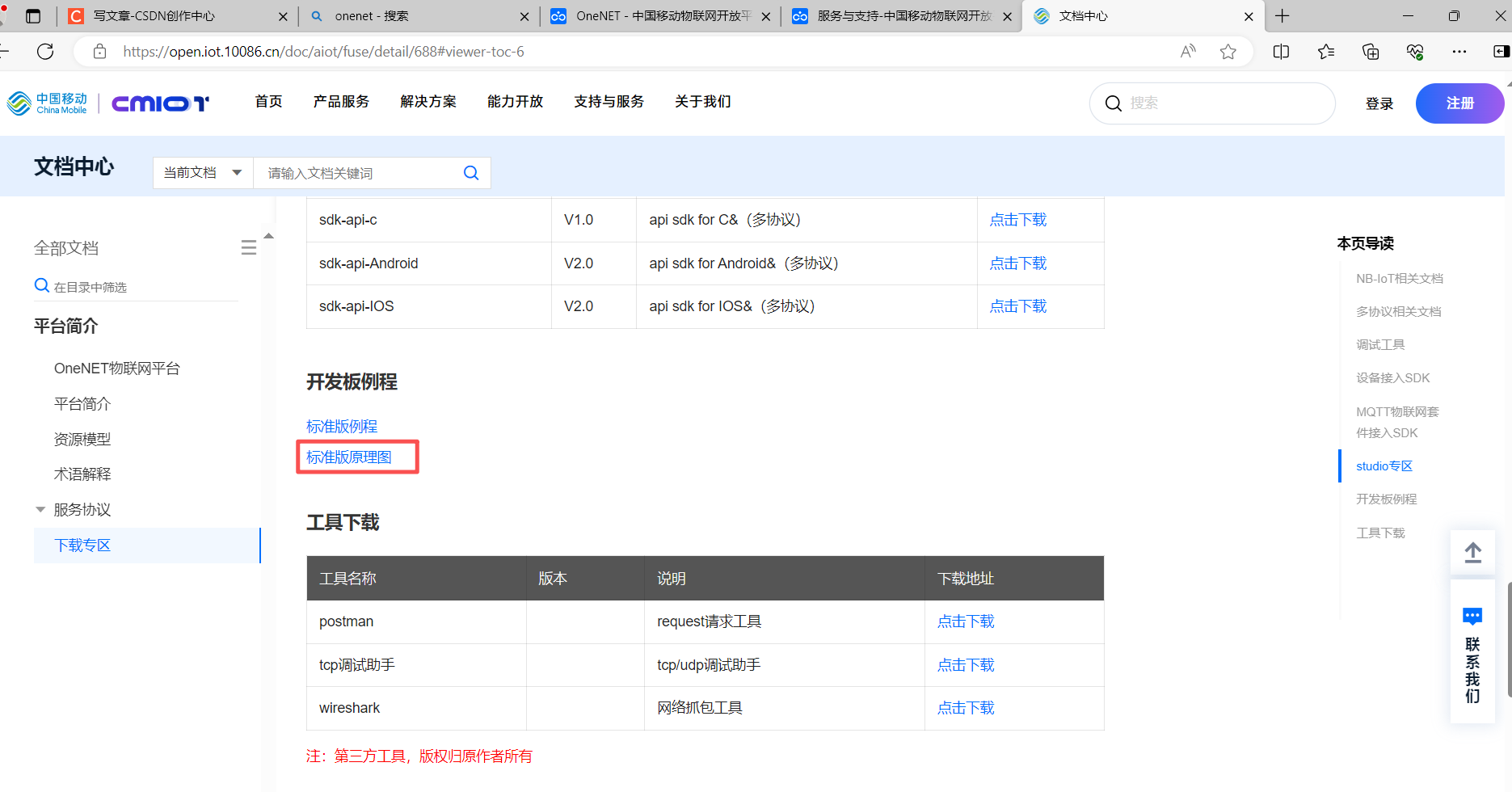

1.OneNET标准版的接口说明，方便进行程序移植
| 引脚号 | 模块引脚名 | 功能说明 |
|---|---|---|
| 1 | VCC |
3.3V 电源输入 |
| 2 | IO4 |
通用数字输入/输出 |
| 3 | IO0 |
通用 IO；上电时用于选择正常启动或串口下载 |
| 4 | IO2 |
通用 IO；上电时的启动配置引脚 |
| 5 | IO15 |
通用 IO；上电时的启动配置引脚，也可作串口流控或 SPI 片选 |
| 6 | GND1 |
电源地 |
| 7 | IO13 |
通用 IO；可用作 SPI 数据或串口流控 |
| 8 | GND3 |
电源地 |
| 9 | URXD |
串口接收，接收外部设备发来的数据 |
| 10 | GND2 |
电源地 |
| 11 | UTXD |
串口发送，向外部设备发送数据 |
| 12 | RST |
硬件复位，低电平有效 |
| 13 | TOUT |
ADC 模拟输入 |
| 14 | EN |
芯片使能，高电平有效 |
| 15 | IO16 |
通用 IO；可用于深度睡眠唤醒 |
| 16 | IO12 |
通用 IO；可作为 SPI 数据输入 |
| 17 | IO14 |
通用 IO；可作为 SPI 时钟 |
| 18 | GND3 |
电源地，图符中标注为 GND3 |
模块图符中有多个 GND 引脚，实际布板时均应连接系统地，并尽量使用完整地平面。

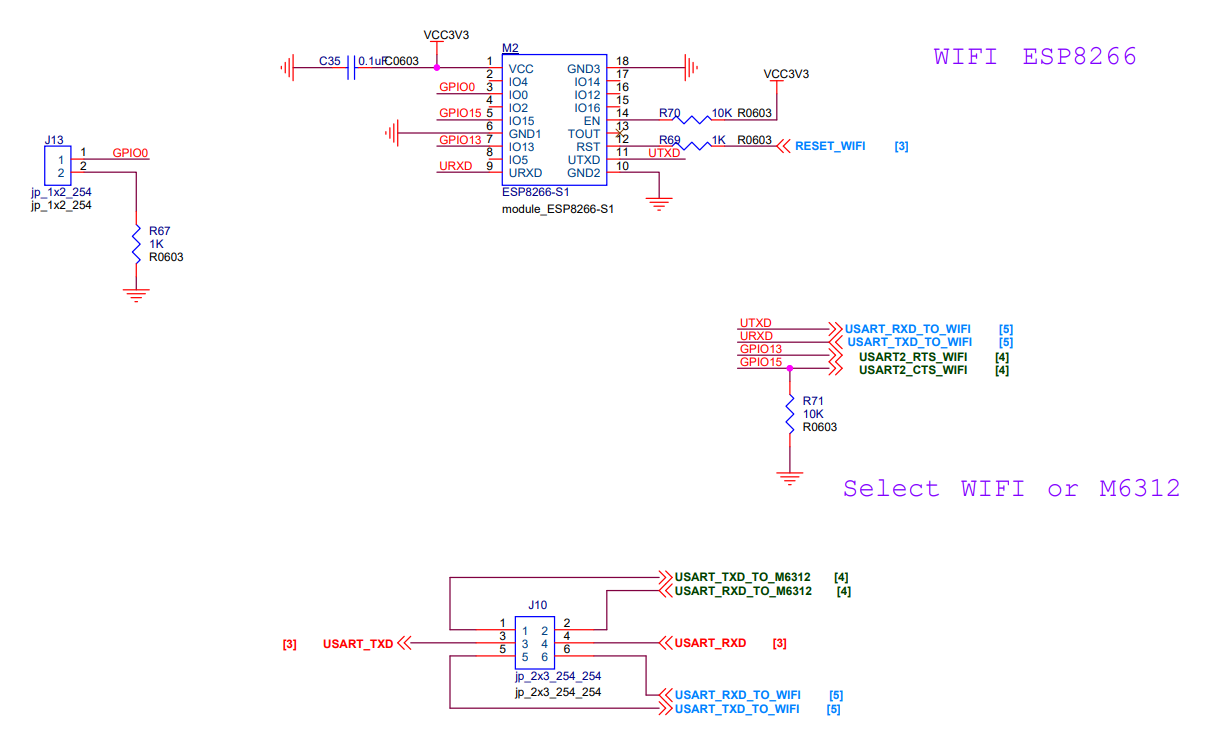

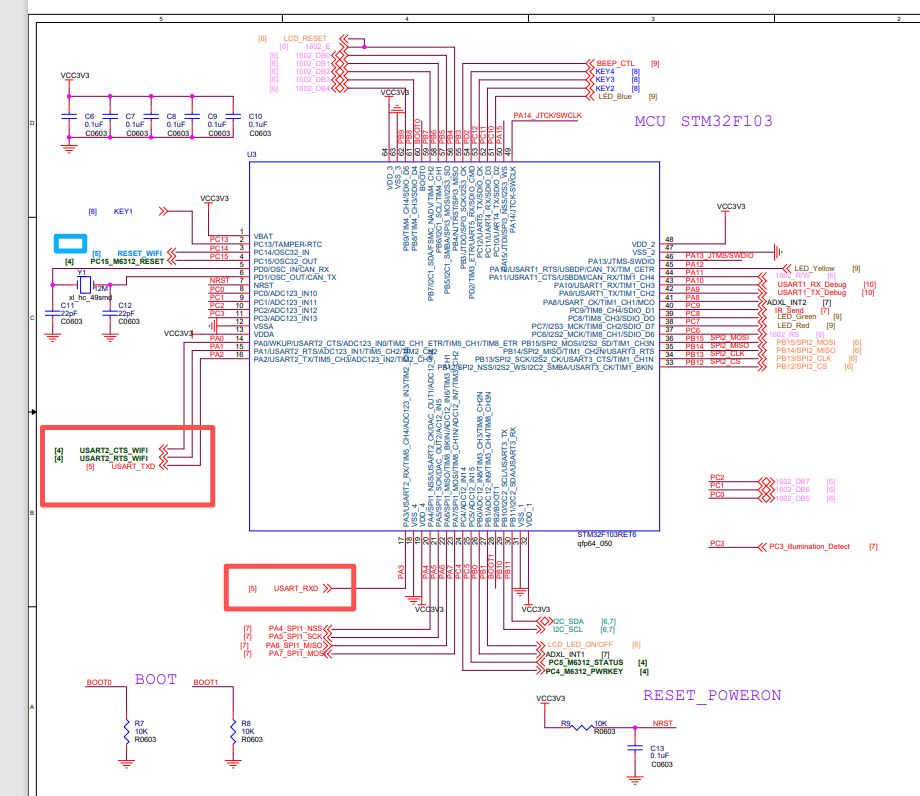

1.2本原理图中，ESP8266-S1 的主要连接如下：
| 3.模块引脚 | 主板连接或用途 |
VCC |
接 VCC3V3 |
EN |
经 R70，10kΩ 上拉至 VCC3V3 |
RST |
经 R69 连接至 RESET_WIFI，由 STM32 的 PC14 控制 |
IO0 |
接 J13，用于选择下载模式 |
IO15 |
接串口流控相关信号，并通过 R71 下拉 |
IO13 |
接串口流控相关信号 |
UTXD |
接 Wi-Fi 串口发送网络 |
URXD |
接 Wi-Fi 串口接收网络 |
GND |
接系统地 |
IO4、IO2、IO12、IO14、IO16、TOUT |
当前图中未作为常规功能引出或使用 |

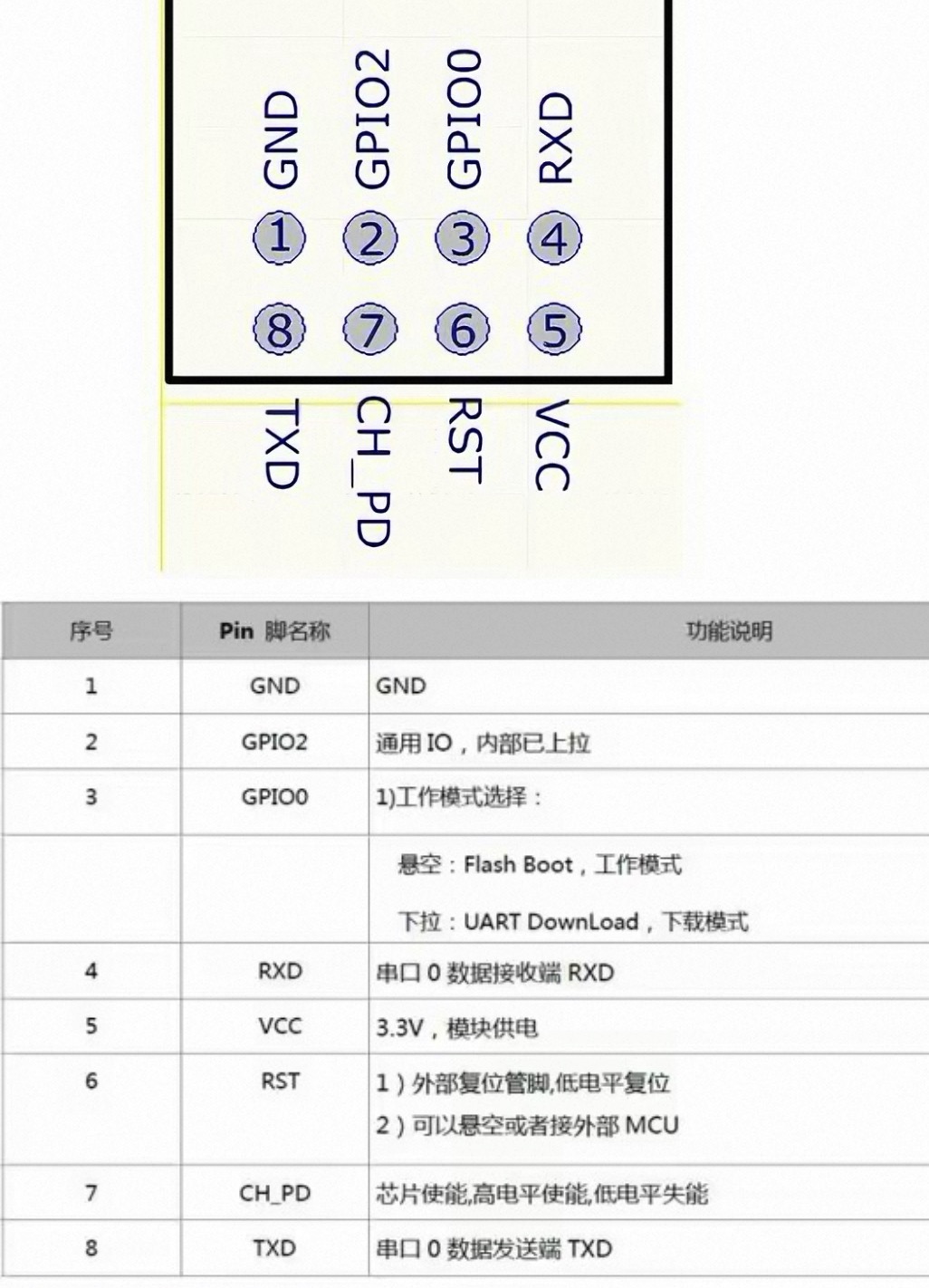

2.购买的ESP8266模块：信泰微电子：ESP-01S

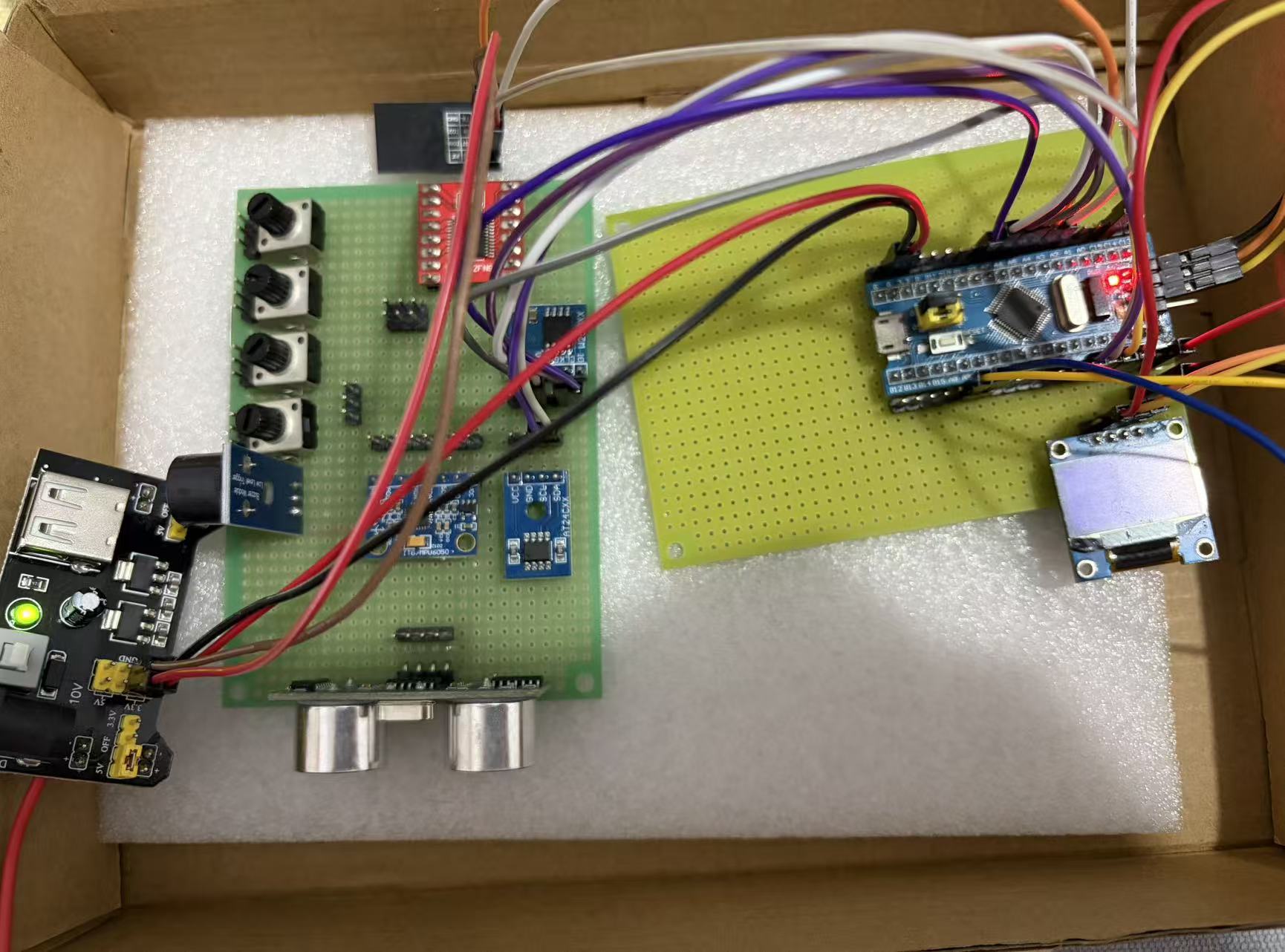

2.1用单片机控制时就用TX，RX，RST（和OneNET的引脚连接一样，方便程序就兼容），GND，VCC，Wi-Fi 发射时模块瞬时电流较大，3.3V 电源建议具备至少 500mA 的供电能力，电源能力不足会导致模块反复复位、Wi-Fi 连接失败或通信异常。
2.2用TTL串口模块测试ESP8266有没有AT固件，供电3.3V、GND
串口：TX 接 USB 转串口 RX；RX 接 USB 转串口 TX提醒：不要直接用串口模块的3.3V供电，USB 转串口的 3.3V 供电能力不足，ESP8266 启动和发射 Wi-Fi 时电流可超过 300mA，很多 USB 转串口模块的 3.3V 只能提供几十毫安。过流后 USB 转串口芯片掉电或复位，COM 口会消失。

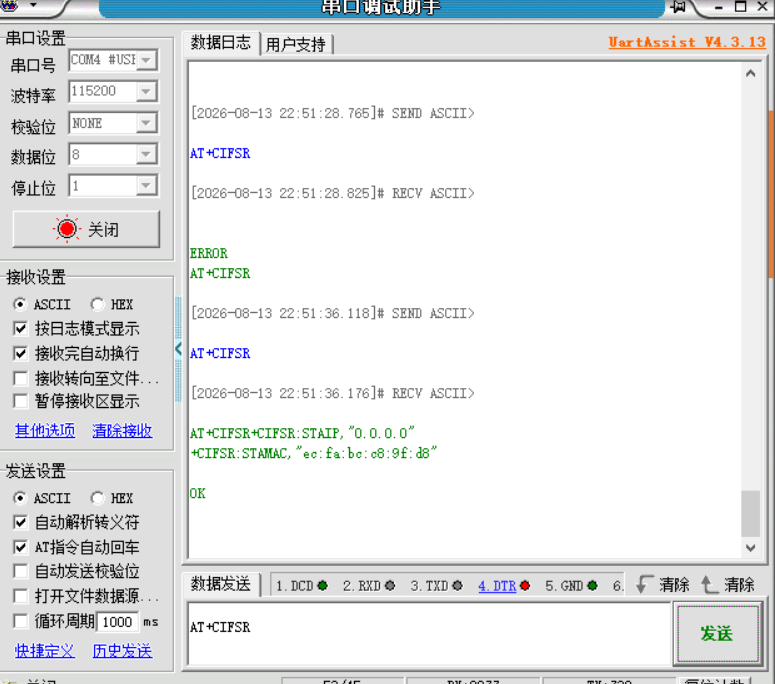

2.3指令测试
AT
AT+CWMODE=1
AT+CWLAP
AT+CWJAP="WiFi名称","WiFi密码"
AT+CIFSR
指令测试正常，说明模块已有 AT 固件，可以直接作为 STM32 的 Wi-Fi 外设使用。
3.代码移植
3.1.OLED工程移植参考江科大：资料下载：https://jiangxiekeji.com/download.html
3.2.视频移植教程:【挽救小白第一季】STM32+8266+小程序智能家居毕设实战_哔哩哔哩_bilibili
3.4ESP8266只能连接2.4GHz频段的，记得手机的热点更改一下；代码里的WFI名称和密码记得更改

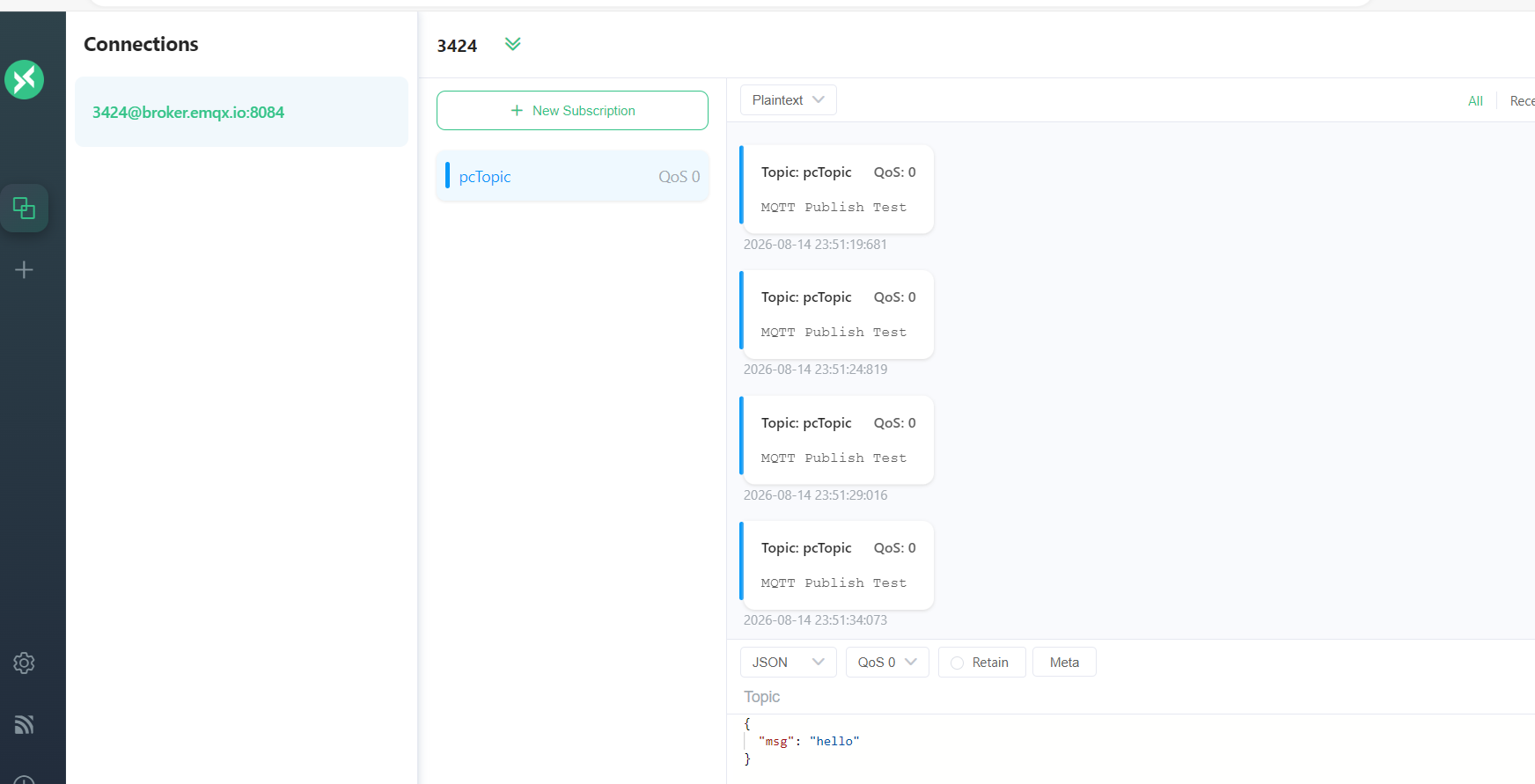

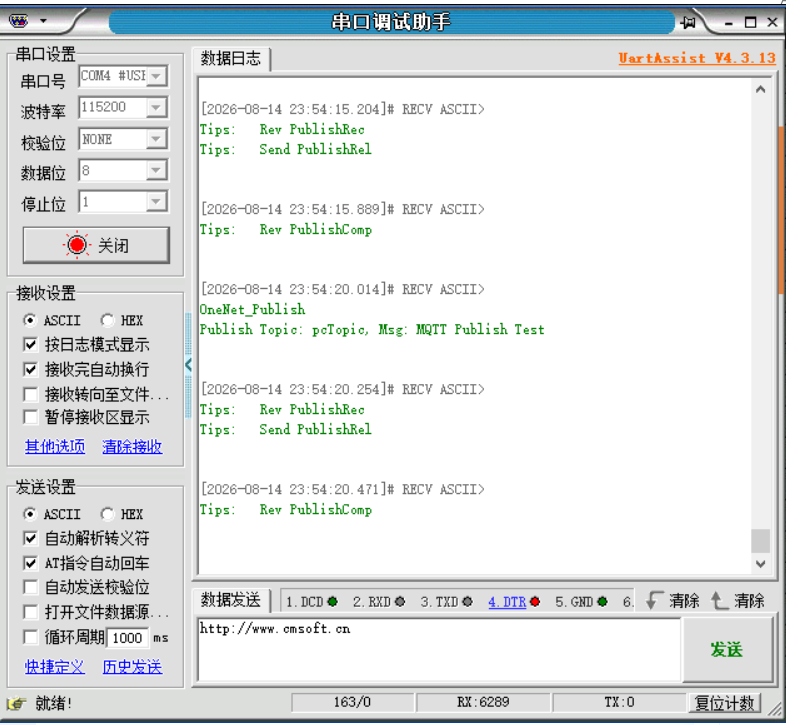

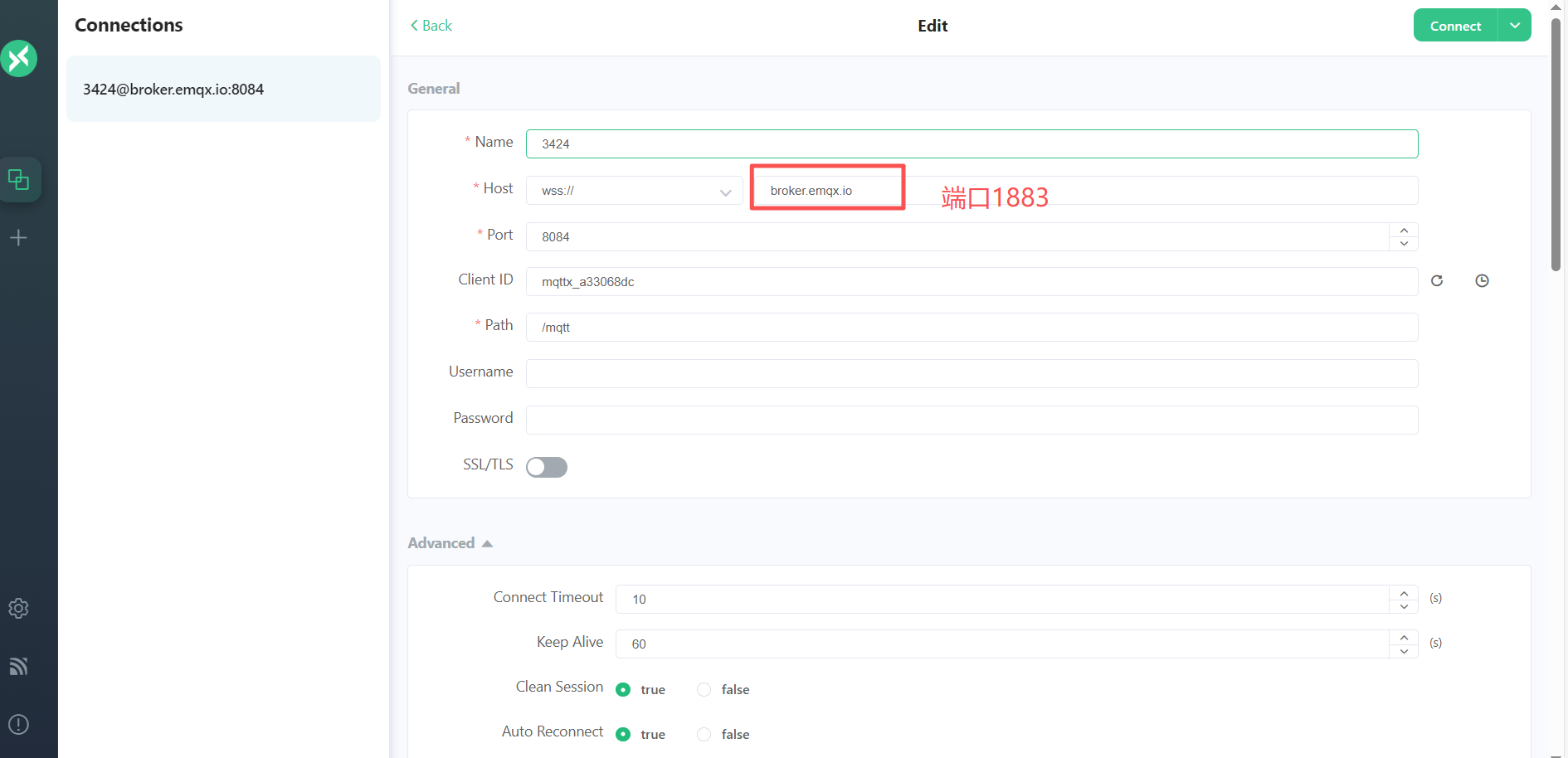

3.5先用免费服务器测试：MQTTX Web: 在线的 MQTT Websocket 客户端工具
3.6需要代码的小伙伴，可以评论区留言
