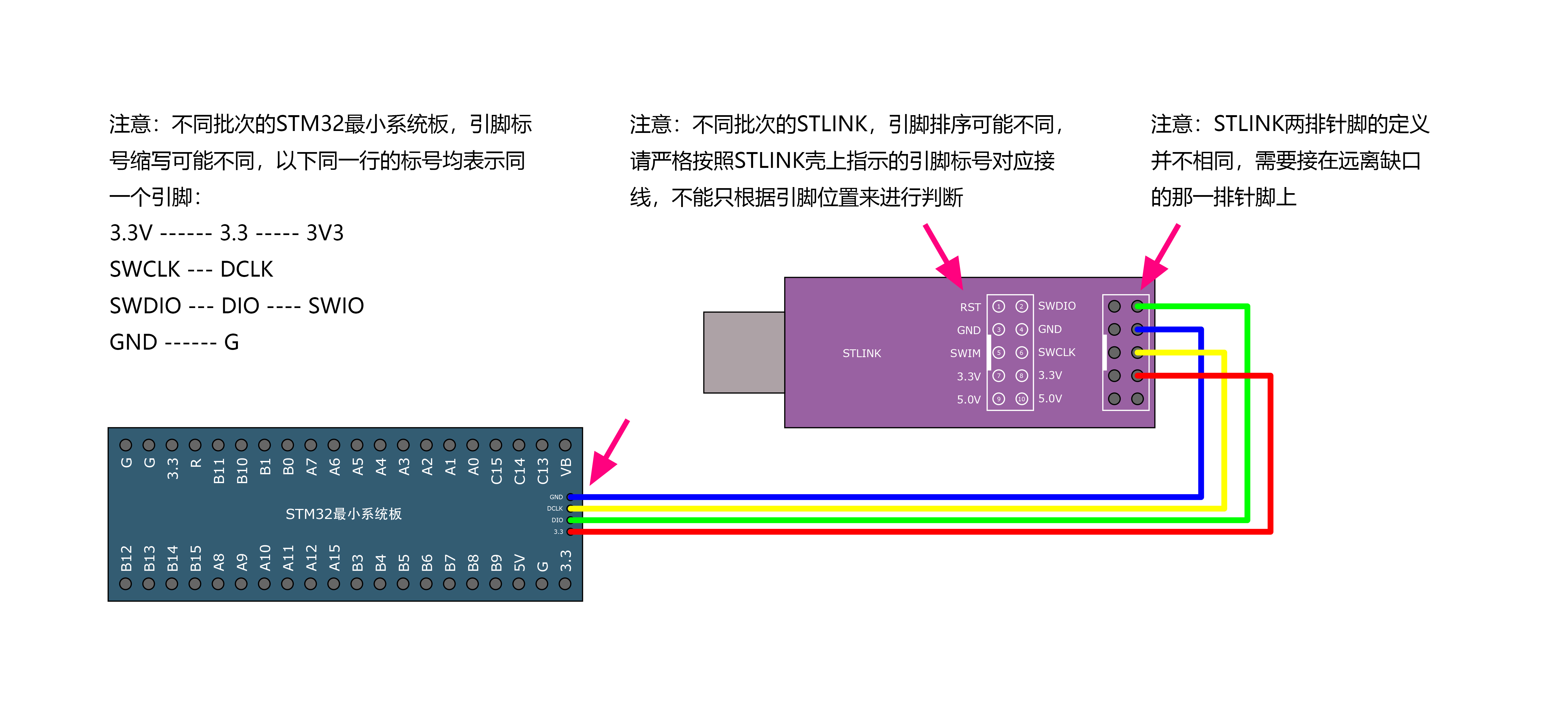

1. stlink的接线

接线要注意，因为它不是按照顺序接的，有时候一点小疏忽会导致浪费很长时间来排查，所以一定要仔细仔细再仔细

注意：有些还提供 5V，但千万不要把 5V 直接接到板子的 3.3V 上，会烧板子。

2. stlink的排针设计

STLINK（尤其是一些市售精简版）有两排排针，而且两排的定义并不相同，很多新手都会在这里踩坑，包括我，当时排查错误浪费了很长时间，发现原来是杜邦线插错排了，你只需要记住一句话：

杜邦线必须插在远离USB口缺口的那一排针脚上！

3. keil里的常见报错

1）No ST-Link detected

1. 重装stlink的驱动，检查Windows设备管理器（右键“此电脑”→ 管理 → 设备管理器 → 查看“通用串行总线设备”或“端口”）

• 正常：出现 ST-Link Debug 或 STMicroelectronics ST-Link 设备。

• 异常：出现未知设备 / 黄色感叹号 。此时需要重装stlink的驱动，可以在ST官网下载并安装官方驱动 STSW-LINK009，安装完成后，重新拔插，检查设备管理器是否正常识别

• （特例）驱动被“数字签名”拦截
  Win10/Win11 如果开启了强制驱动签名，安装 STSW-LINK009 后仍会显示黄色感叹号。
  解决方法：重启电脑，按 F8（或按住 Shift 键重启进入“疑难解答”）→ 选择“禁用驱动程序强制签名”模式，重新安装驱动即可。

2. 如果电脑上插了多个下载器（如J-Link、另一个ST-Link、串口模块等），拔掉其余调试器，只保留当前使用的ST-Link后再尝试。
3. 打开 STM32CubeProgrammer，尝试连接。 若依然识别不到ST-Link设备，大概率是调试器硬件本身故障，建议更换ST-Link。

2) Cannot connect to target

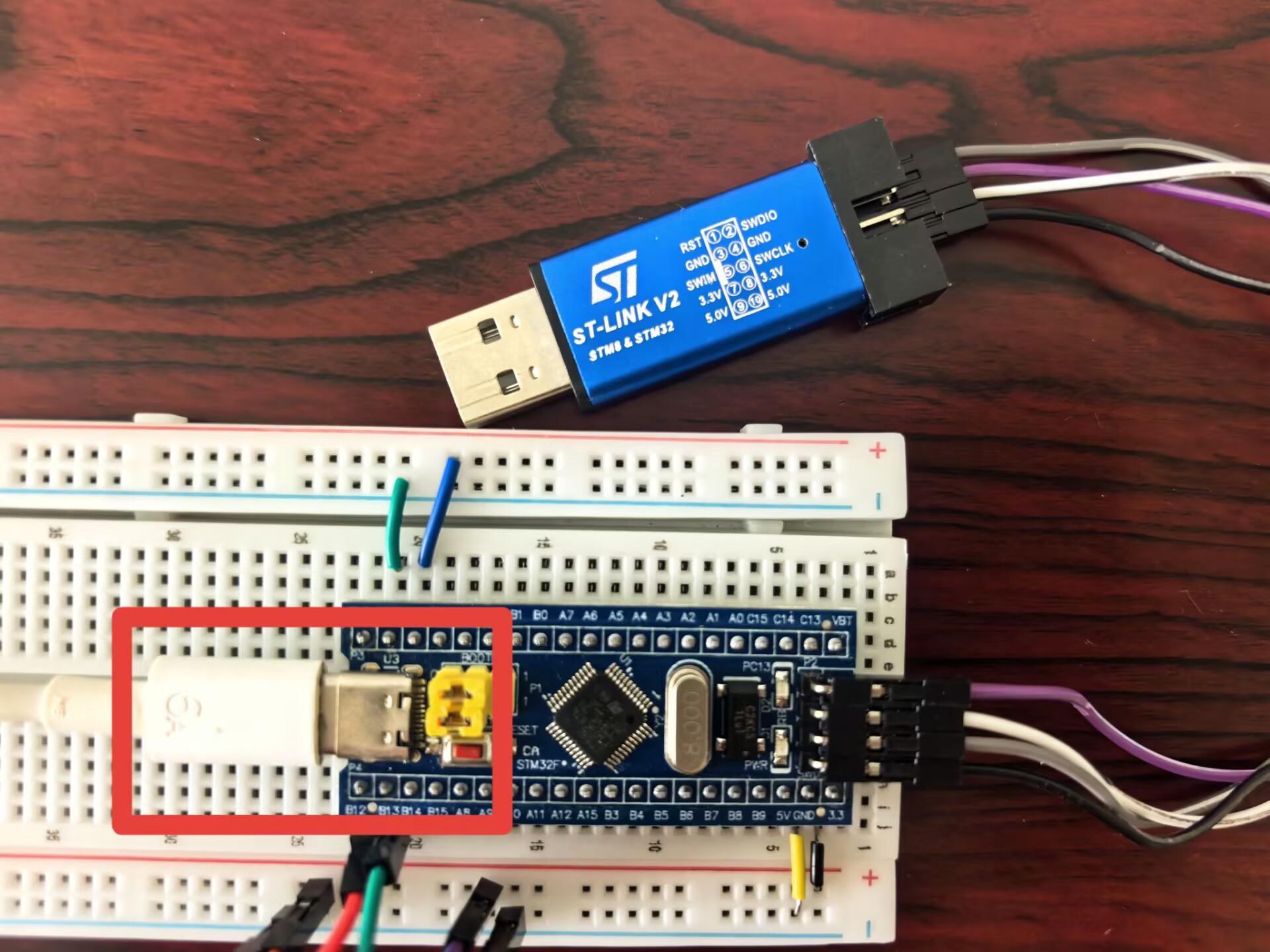

1. 确认目标板独立上电，不要只依靠 ST-Link 对外供电

优先使用电脑 USB 口或5V/1A 标准 USB 适配器。不要使用支持快充协议（QC/PD）的手机充电头，避免握手瞬间输出 9V/12V 高压烧坏板子 LDO。

2. 核对接线：ST-Link SWDIO、SWCLK、GND 必须连接，GND 共地不可省略

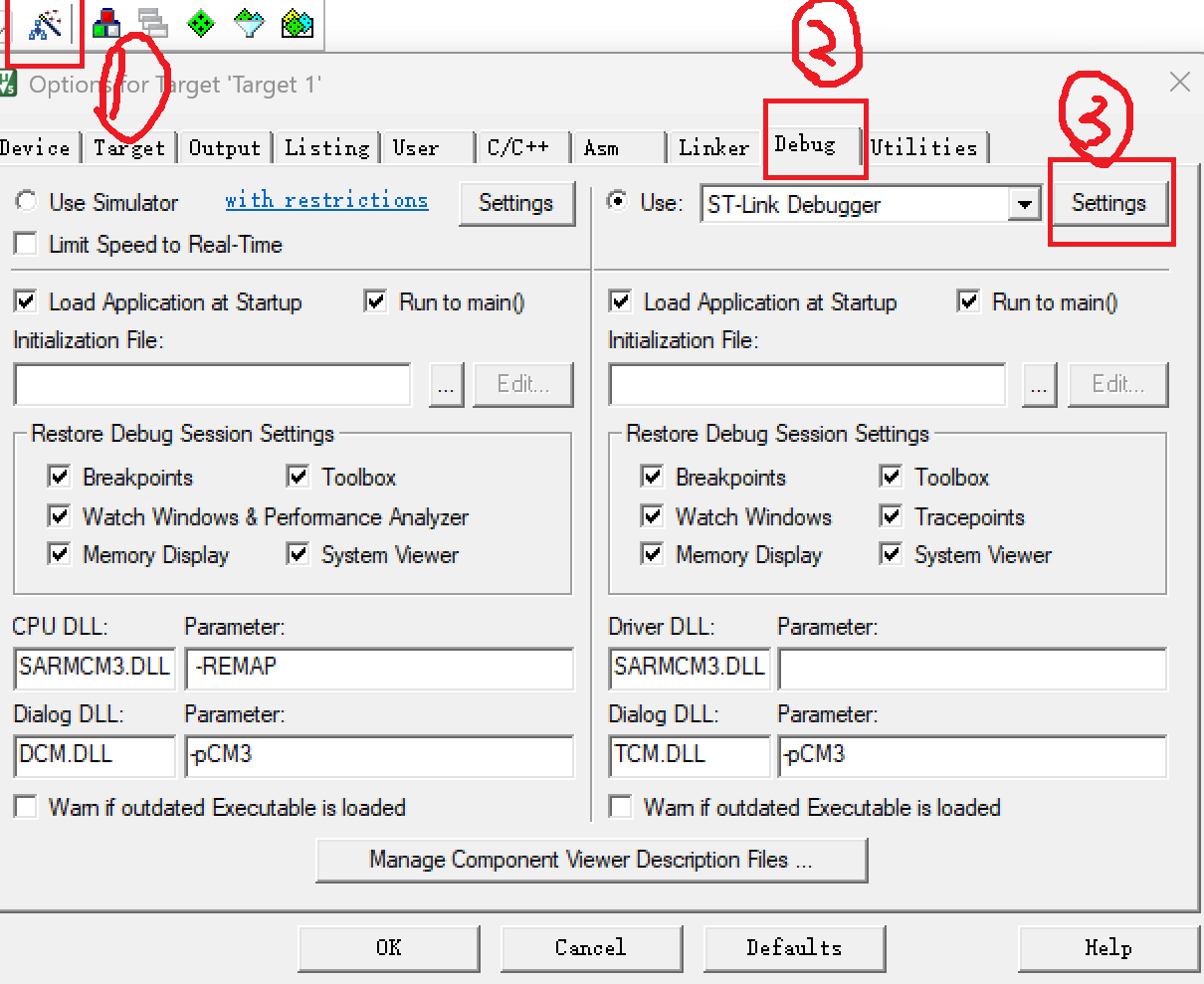

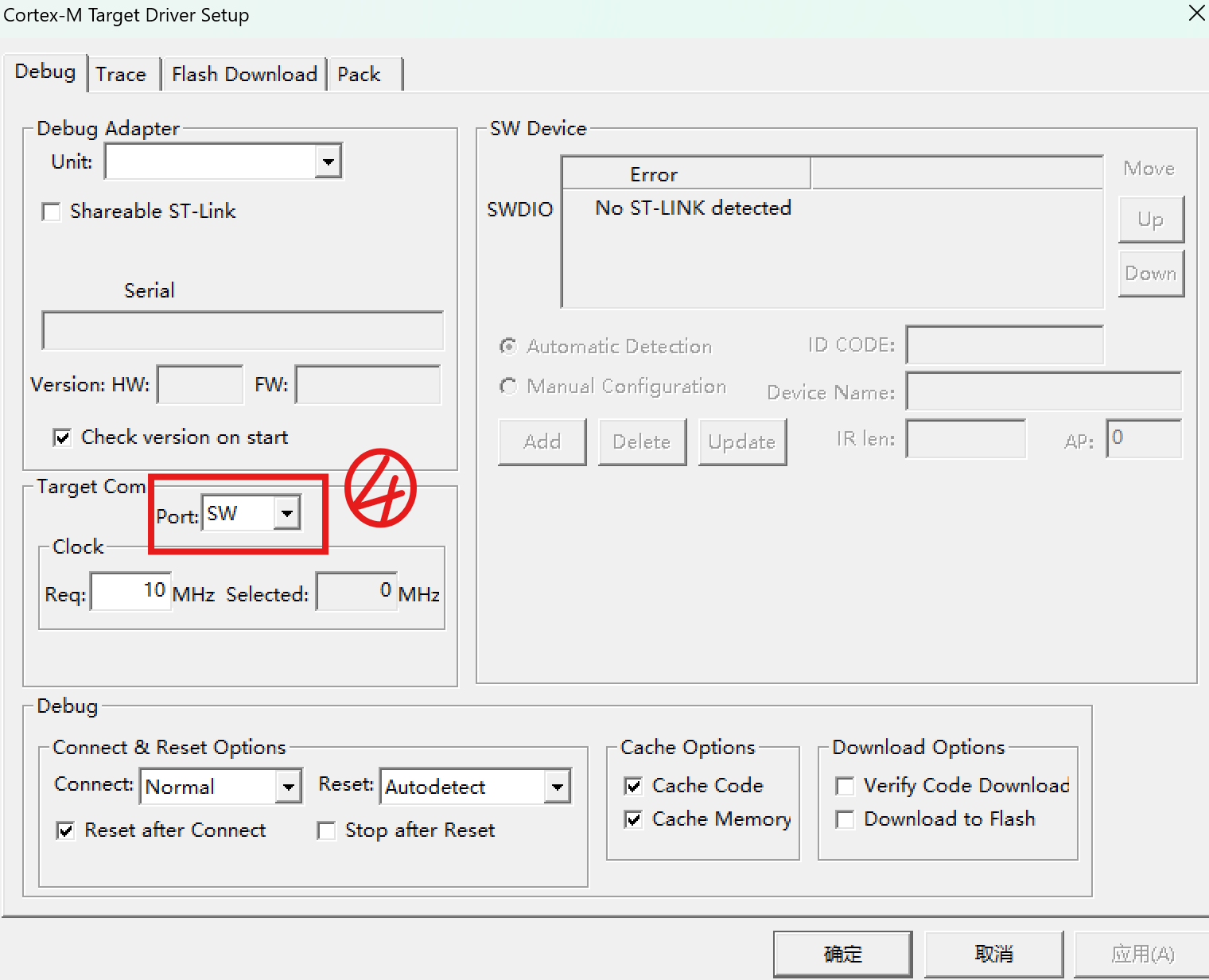

3. 魔术棒→ Debug → Settings：模式选择 SWD（不要 JTAG）；SWD Clock 调低至 500KHz

希望这篇文章能帮你少走弯路，把更多精力放在代码逻辑上，而不是在接线排障上白白消耗时间。
如果你还遇到过其它问题，欢迎在评论区留言，我们一起查错！
