STM32MP157-M4：OpenOCD 一键烧录踩坑实录——五个坑，从 Thumb 位到换行符（LiteOS-M 移植⑥）

本系列完全不依赖 Keil MDK，Windows 环境纯 GCC+Makefile 从零搭建 STM32MP157 M4 裸机 + LiteOS-M RTOS 工程。
面向 Windows 原生 arm-none-eabi-gcc + Makefile，不做 Keil。

0 前言：一个「看起来 4 行命令」的脚本，踩了 5 个坑

前一篇（⑤·续篇）恢复了 SVC + PendSV 标准启动，多任务调度跑起来了。剩下的最后一件事，就是把「下载固件 + 运行」做成双击就能跑的一键脚本，而不是每次开 GDB 手动敲命令。

第⑤篇结尾用的是 STM32CubeProgrammer（GUI 点点点），不方便自动化。我换成 OpenOCD 命令行，写了个 flash-m4.bat。理想状态就 4 步：

连 ST-Link → 下载 elf → 设 SP/PC → resume

结果这 4 步，我踩穿了 5 个坑，而且一个比一个隐蔽——最后一个「bash 能跑、双击 bat 不能跑」的反直觉坑，差点让我以为硬件坏了。

读完本篇你会理解：

OpenOCD 的 reg pc 和 GDB 的 set $pc 为什么行为不一样（Thumb 位）
STM32MP157 工程模式下，M4 复位后从哪读向量表（RETRAM 跳板的由来）
为什么「手动命令能跑、双击脚本不能跑」要查换行符而不是查硬件

1 背景：从 CubeProgrammer 到 OpenOCD 脚本

第⑤篇用 CubeProgrammer 烧录：选文件、选核、点 Download。能用，但每次要点一堆，不适合反复调试。

换成 OpenOCD 命令行，核心就是一条命令链：

openocd -f board_stm32mp157_m4.cfg ^
  -c "init" -c "targets stm32mp15x.cm4" -c "halt" ^
  -c "load_image build/m4_liteos.elf" ^
  -c "reg sp 0x10060000" -c "reg pc 0x1000ddf5" -c "resume"

看起来人畜无害。但这里埋着前两个坑。

2 五个坑逐个拆解

坑 1（最核心）：`reg pc` 写奇数地址，不会自动置 Thumb 位

现象：resume 之后灯不闪，但同样的固件用 GDB 调试却能闪。

排查：对比两种启动方式，唯一实质差异是设 PC 的方式——

方式	命令	结果
GDB	`set $pc = Reset_Handler`	✅ 灯闪
OpenOCD	`reg pc 0x1000ddf5`	❌ 灯不闪

Reset_Handler = 0x1000ddf5，注意这个地址是奇数（bit0=1）。在 Cortex-M 上，函数入口地址的 bit0 是 Thumb 状态位：bit0=1 表示这条代码是 Thumb 指令（Cortex-M 只支持 Thumb）。

GDB 的 set $pc = Reset_Handler，会智能识别符号是 Thumb 函数，自动把 xPSR 的 T 位置 1。
OpenOCD 的 reg pc 0x1000ddf5，只是把 PC 寄存器写成这个值，不会去动 xPSR 的 T 位。

结果：T 位没置 1，M4 以为自己在跑 ARM 状态（32 位指令），实际代码是 Thumb 指令 → 直接取指异常跑飞。没有 HardFault 现场（因为根本没正常执行过一条指令），所以特别难查。

修复：设完 PC，手动补一句把 T 位置 1：

-c "reg pc 0x1000ddf5" ^
-c "reg xpsr 0x01000000" ^

0x01000000 的 bit24 就是 xPSR 的 T 位。

这个坑是「OpenOCD 脚本」专属。用 GDB 的人永远不会遇到（GDB 帮你处理了），所以网上很少有人提。

坑 2（最乌龙）：寄存器名是 `xpsr` 全小写，不是 `xPSR`

照着写了 reg xPSR 0x01000000（大写 PSR），结果：

Error: register xPSR not found in current target

查 OpenOCD 源码（armv7m.c）才确认，寄存器名定义是全小写：

{ ARMV7M_XPSR, "xpsr", 32, REG_TYPE_INT, "general", ... }

改回 reg xpsr 就好了。

教训：OpenOCD 的寄存器名、命令名都对大小写敏感，报 not found 先怀疑拼写，别急着怀疑硬件。

坑 3（平台特有）：`shutdown` 复位 M4，而工程模式固定从 RETRAM 读向量

现象：修完坑 1、坑 2 后，手动跑命令（去掉 shutdown）灯能闪了；但双击 bat（带 shutdown）灯闪一下就灭。

根因：STM32MP157 的 M4 和普通 STM32 不一样——它复位后固定从 RETRAM（0x00000000）读向量表，而不是从你固件所在的 SRAM（0x10000000）读。

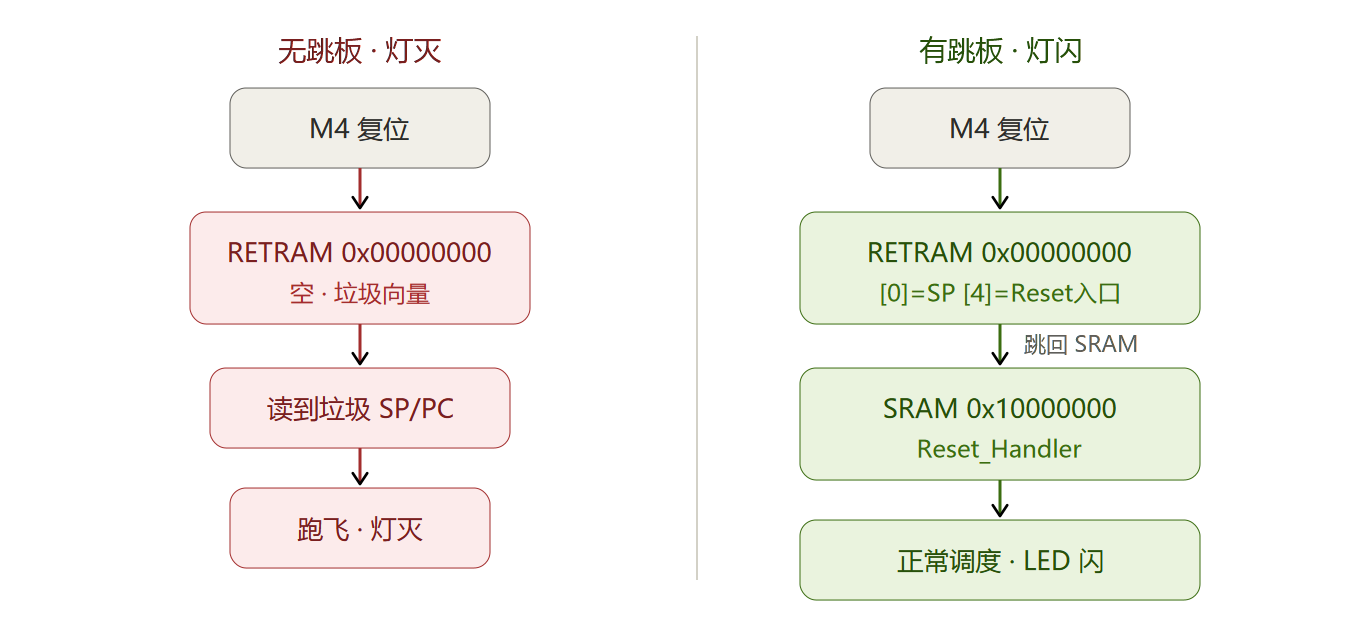

而 shutdown 断开 OpenOCD 与 ST-Link 的调试连接时，会把 M4 复位。复位后：

在这里插入图片描述

这就是「GDB 调试能闪（连接一直保持，不复位）、一键脚本闪一下就灭（shutdown 复位）」的根本原因。

修复（RETRAM 跳板）：M4 复位只从 RETRAM 读前 8 字节（初始 SP + Reset 入口），之后 SystemInit 会把 VTOR 重定位回 SRAM。所以只要在 RETRAM 开头写上这两条，复位后就能跳回 SRAM 固件：

-c "load_image build/m4_liteos.elf" ^
-c "mww 0x00000000 0x10060000" ^    ← RETRAM[0] = 初始 SP（_estack）
-c "mww 0x00000004 0x1000ddf5" ^    ← RETRAM[4] = Reset_Handler 入口

复位后：M4 从 RETRAM 读 SP+Reset → 跳到 SRAM 的 Reset_Handler → 正常调度 → 灯持续闪。

关键认知：STM32MP157 工程模式（拨码 001）下，M4 复位后固定从 RETRAM 启动，没有「从 SRAM 启动」的寄存器开关（RCC_MP_BOOTCR 里的 MCU_BEN 只是 STANDBY 唤醒用，跟启动地址无关）。

坑 4（陷阱）：`RCC_MP_GCR` 是 A7 域受保护寄存器，别写它

排查坑 3 时，我一度以为要设 BOOT_MCU 位让 M4 复位后「脱离 hold 状态」，于是写：

-c "mww 0x5000010C 0x00000001"    ← 想设 RCC_MP_GCR.BOOT_MCU

结果报错：

Error: Failed to write memory at 0x50000110

RCC_MP_GCR（地址 0x5000010C，BOOT_MCU 在 bit0）是 A7（MPU）域的受保护寄存器，M4 侧的调试接口根本写不进去。

关键：这个寄存器根本不需要写。坑 3 已经证明了——M4 复位后会自动去 RETRAM 读向量，不需要 BOOT_MCU 那一脚。直接删掉这行，RETRAM 跳板就够了。

教训：STM32MP157 是双核，RCC 里带 MP_ 前缀的寄存器基本都归 A7 管，M4 侧别碰。

坑 5（最隐蔽）：bat 换行符被改成了 LF，cmd 解析 `for /f` 失败

现象：所有命令都修对了，手动在 bash 里敲能闪，但双击 flash-m4.bat 就是不闪。

这是最反直觉的一个坑。当时的 OpenOCD 输出：

pc (/32): 0x1000ddf5        ← 地址居然是对的？
xpsr (/32): 0x01000000      ← T 位也对了
shutdown command invoked

所有检查点都过了，灯还是不闪。直到我发现一个细节：bat 里用 for /f 从 elf 动态解析入口地址：

for /f "tokens=2" %%A in ('arm-none-eabi-readelf -s build\m4_liteos.elf ^| findstr /R /C:" Reset_Handler$"') do set ENTRY=0x%%A

根因：我在编辑 bat 时，编辑工具把文件从 Windows 的 CRLF 换行改成了 Unix 的 LF 换行。Windows 的 cmd 对 for /f 命令和 ^ 续行符的解析对 LF 敏感——LF 换行导致 for /f 解析失败，%ENTRY% 变成空值。

于是 reg pc %ENTRY% 实际执行的是 reg pc（空地址），M4 跳到错误位置跑飞。

而手动命令是直接敲在 bash 里的（硬编码地址），完全不经过 bat 的换行符解析，所以能闪。

这就是「bash 能跑、双击 bat 不能跑」的真相——不是硬件，是换行符。

修复：把 bat 归一化为 CRLF：

python -c "d=open('flash-m4.bat','rb').read(); d=d.replace(b'\r\n',b'\n').replace(b'\n',b'\r\n'); open('flash-m4.bat','wb').write(d)"

验证方法（以后改完 bat 都该跑一下）：

python -c "d=open('flash-m4.bat','rb').read(); print('CRLF:', d.count(b'\r\n'), '孤立LF:', d.count(b'\n')-d.count(b'\r\n'))"

「孤立 LF」大于 0 就是问题。

教训：在 Windows 工程里改 .bat 后，务必确认是 CRLF 换行。这个坑的迷惑性在于——OpenOCD 输出看起来全对（地址对、T 位对），问题却出在更上游的「地址到底有没有被正确解析」上。

3 最终的 flash-m4.bat 完整命令链

踩完五个坑，最终脚本的核心命令链长这样：

for /f "tokens=2" %%A in ('arm-none-eabi-readelf -s build\m4_liteos.elf ^| findstr /R /C:" Reset_Handler$"') do set ENTRY=0x%%A

"%OCD_BIN%" ^
  -s "%OCD_SCRIPTS%" ^
  -f openocd/board_stm32mp157_m4.cfg ^
  -c "init" ^
  -c "targets stm32mp15x.cm4" ^
  -c "halt" ^
  -c "load_image build/m4_liteos.elf" ^
  -c "mww 0x00000000 0x10060000" ^        @ RETRAM[0]=SP（跳板，坑3）
  -c "mww 0x00000004 %ENTRY%" ^           @ RETRAM[4]=Reset（跳板，坑3）
  -c "reg sp 0x10060000" ^
  -c "reg pc %ENTRY%" ^
  -c "reg xpsr 0x01000000" ^              @ T 位（坑1，注意全小写坑2）
  -c "resume" ^
  -c "shutdown"

五个坑对应的修复，全在这 11 行里了。

4 验证结果

验证项	结果
`%ENTRY%` 解析	`0x1000ddf5`（正确，坑 5 修复后）
`reg pc`	`pc (/32): 0x1000ddf5`
`reg xpsr`	`xpsr (/32): 0x01000000`（T 位 = 1）
RETRAM 跳板	`mww 0x00000000 / 0x00000004` 无报错
`shutdown` 后	M4 从 RETRAM 跳回 SRAM，灯持续闪
最终效果	LED0（红）500ms、LED1（绿）200ms 独立闪烁

双击 flash-m4.bat，一个黑窗口跑完自动关闭，板子上的 LED 红绿交替闪——这就是「一键烧录」该有的样子。

5 总结：排查方法论比坑本身更重要

五个坑，按「隐蔽程度」排个序：

#	坑	迷惑性	一句话识别
1	Thumb 位	★★★★	GDB 能闪、OpenOCD 脚本不能
2	`xpsr` 大小写	★	报 `register not found`
3	shutdown 复位 + RETRAM	★★★	手动能闪、带 shutdown 闪一下就灭
4	RCC_MP_GCR 受保护	★★	写内存报 `Failed to write`
5	bat 换行符	★★★★★	bash 能跑、双击 bat 不能跑

几条通用方法论，以后调试嵌入式都适用：

「环境 A 能跑、环境 B 不能跑」先怀疑环境差异，不是固件。这次「bash 能跑 / cmd 不能跑」就是换行符；「GDB 能跑 / OpenOCD 不能跑」就是 Thumb 位。固件本身往往没问题。
OpenOCD 脚本和 GDB 不是等价的。reg pc 不会帮你置 Thumb 位、monitor 命令和直接 -c 命令也有差异，别想当然。
双核芯片（STM32MP157）的寄存器要分域。带 MP_ 前缀的 RCC 寄存器归 A7，M4 侧别碰；M4 复位后从哪读向量，也要查芯片手册而不是想当然。
改完 bat/.ps1 一定要看换行符。这是 Windows 开发里最隐蔽、最反直觉的坑，for /f、^ 续行都对 LF 敏感。
