问题场景

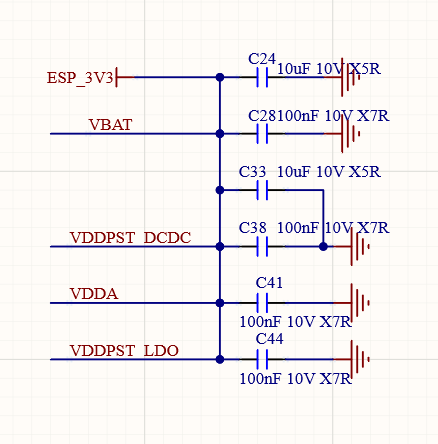

原理图内 ESP_3V3、VBAT、VDDPST_DCDC、VDDA、VDDPST_LDO 多个电源网络电气直连。

设计预期：统一使用 ESP_3V3 作为标准网络名。

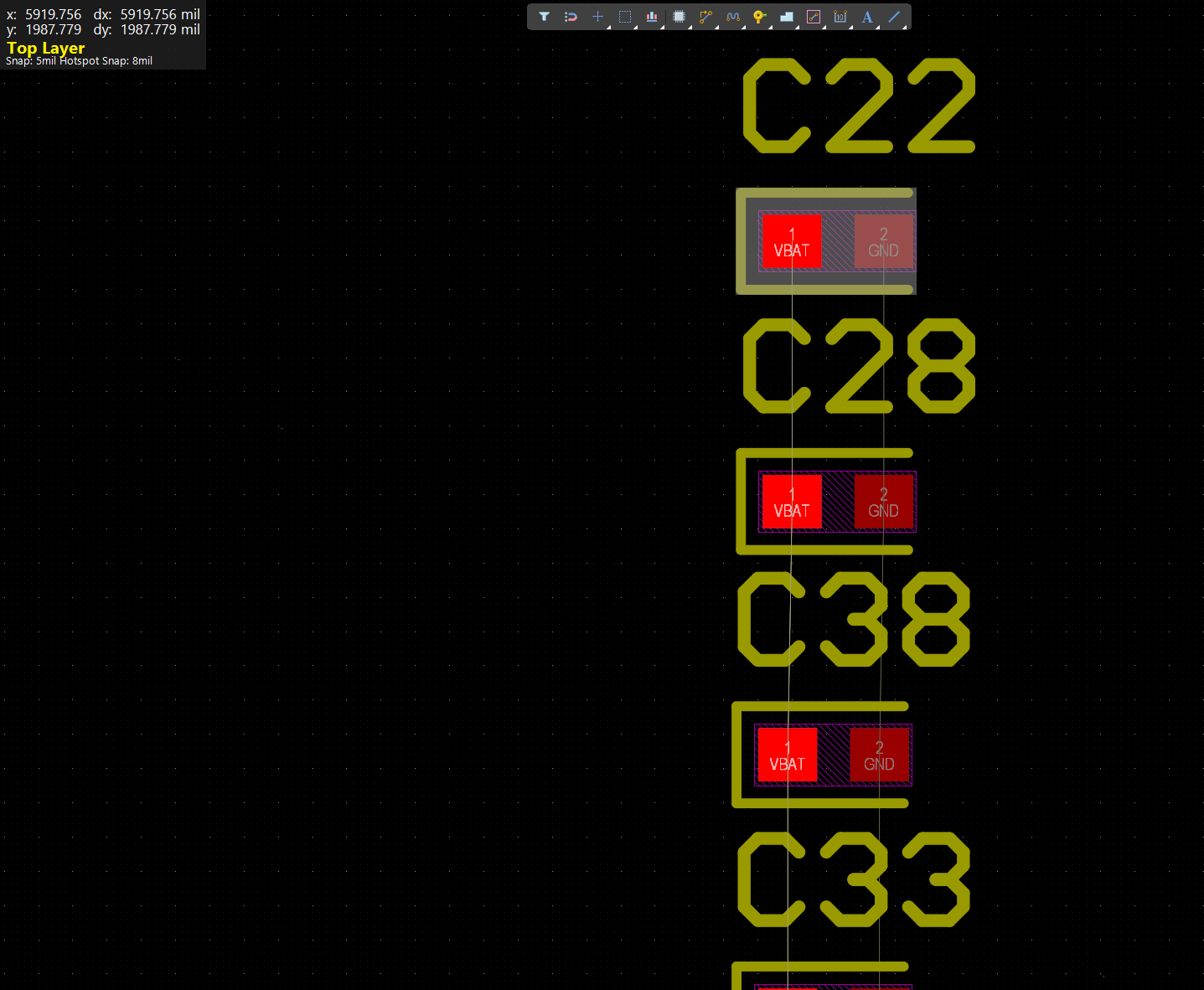

原理图更新至 PCB 后，整连通域网络统一被命名为 VBAT；电气连通关系正确，仅网络标识与设计初衷不符，影响文档一致性、交叉探针调试、电源溯源。

软硬件环境

1、软件版本：Altium Designer 26

2、电脑环境：Windows 10

3、外设硬件：无

故障核心原因分析

Altium Designer 存在固定网络命名优先级：

1. Power Port Names Take Priority 未勾选（默认状态）：优先级顺序：Net Label > Power Port > Port > 器件引脚。此时原理图上任意 Net Label 都具备高优先级，编译器会随机选取连通域内某一个 Net Label 作为最终网络名（本案例中选中 VBAT）。

2. 设计误区：在同一个电气连通电源域同时放置多个不同名称 Net Label，寄希望 EDA 自动识别主网络，AD 无自动识别 “目标主网络” 逻辑。

补充边界说明：

电气功能不受影响；风险体现在原理图 / PCB 网表名称不一致、测试文档歧义、后期电源分析、版本迭代隐性问题。

解决方法

方案一（推荐：工程选项配置 + Power Port 全局电源，适配你截图配置）

1. 打开工程选项：【Project → Project Options】，切换至【Options】标签页。

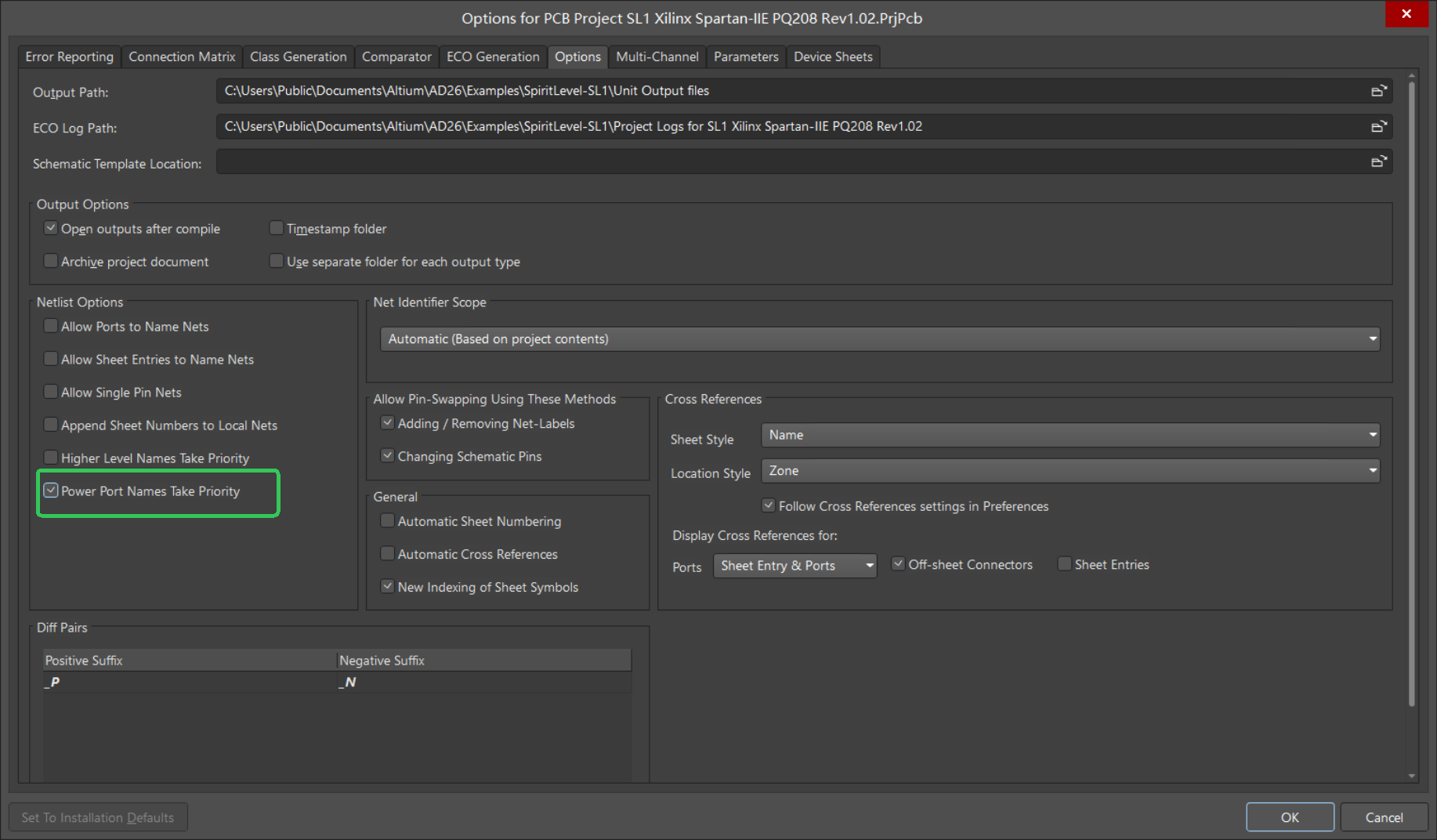

2. 在 Netlist Options 分组，勾选 Power Port Names Take Priority（电源端口名称优先）（即截图绿色勾选项）。

   • 勾选后网络命名优先级变更为：Power Port > Net Label > Port > 器件引脚

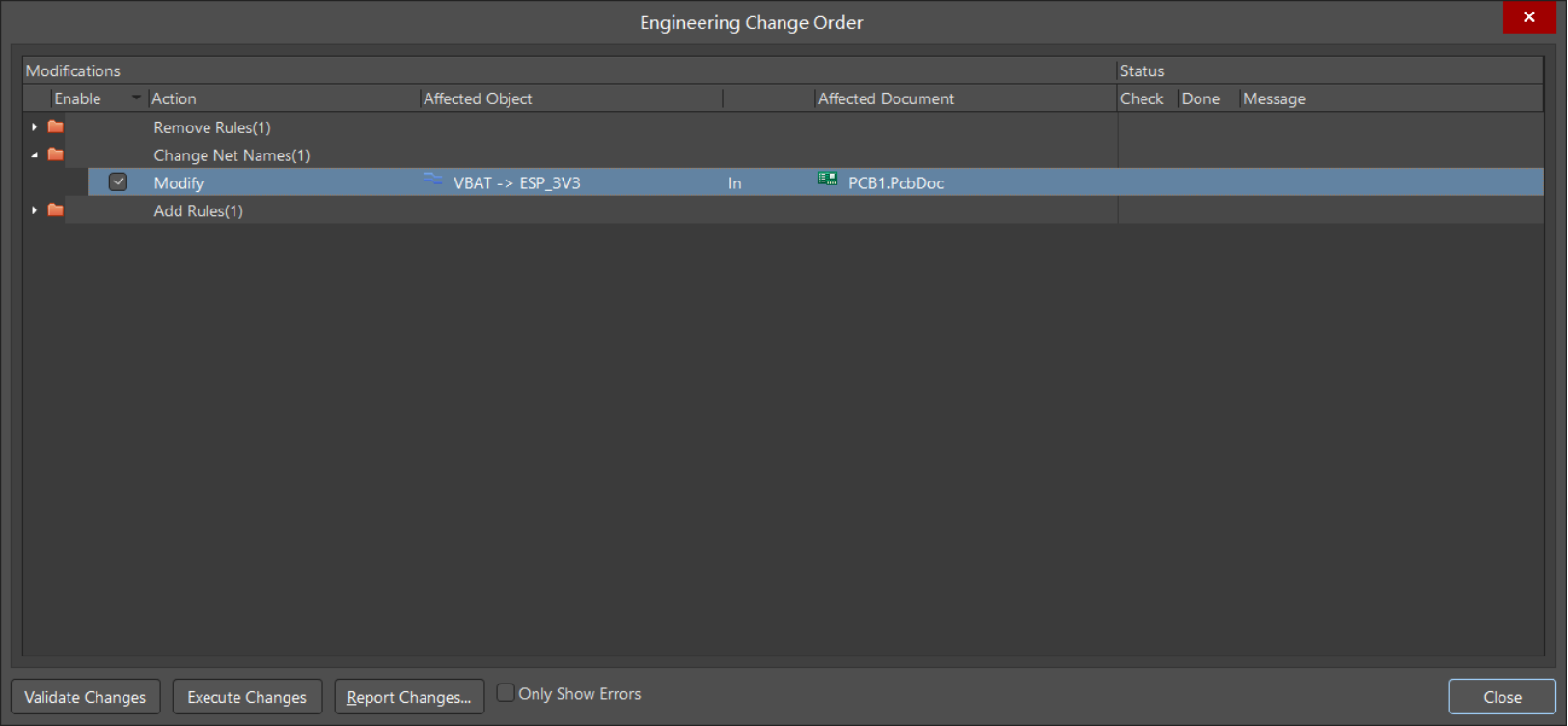

3. 完整编译工程，确认无网络冲突告警；执行【Update PCB】。

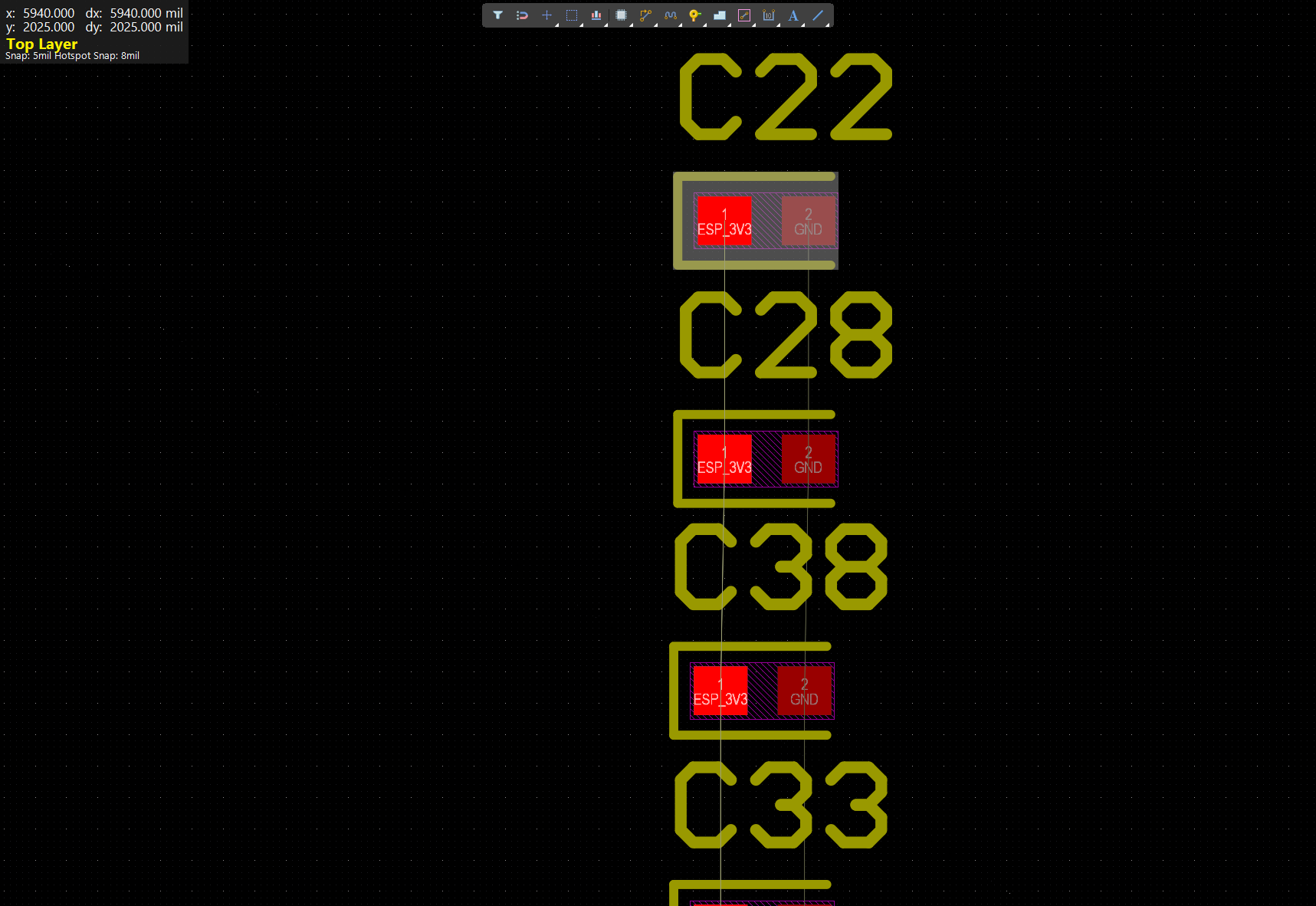

4. 验证：打开 PCB 面板，确认连通域网络统一为ESP_3V3，原理图 PCB 交叉探针双向匹配。
