前言

之前写过一个使用 Snap7 demo 进行通讯的教程：S7 协议调试工具 / 模拟器 --snap7 demo server_partner_client-CSDN博客

最近发现另一个很好用的软件 – 胡工科技 HSL Communication demo
官网：http://www.hsltechnology.cn/Home/Download

HSL Communication 是胡工科技开发的工业上位机通讯中间件
功能强大，可实现与市面上几乎所有品牌、所有工控协议的通讯

这个 demo 软件相当于在中间件基础上的测试 demo 界面，具有以下特点：

• 支持的协议多、丰富，功能全面，西门子 S7 协议、Modbus 协议、MQTT、OPC UA 等主流工控协议都可在此软件中进行调试
• 此调试软件个人研究用途使用免费，无功能、时间限制
• 经测试 demo 软件性能不错
  只测试了 Modbus RTU 的性能，使用 demo 中的《modbus rtu 客户端》发送连续的 40 个寄存器，最快发送周期 15ms
• 目前来看软件售后OK，更新频繁（基本上每个月都有新版本），短期之内没有跑路问题
• 此软件是国人开发（看软件界面、官网风格就知道），支持国产

HSL demo 软件下载、安装（略）

软件的下载、安装跳过，上官网下载即可
下面直接介绍打开软件之后如何使用实现 S7 通讯

HSL demo 软件做 S7 服务端

HSL 软件的使用，有以下几个步骤

1. 启动 HSL 中的 S7 服务端仿真功能 – S7 Virtual Server
2. 配置 S7 Sever 的 DB 块：新增、设置 DB 块编号、长度
3. 读写仿真DB中的数据：
   1. 在 HSL 的 S7 服务端界面中批量写入数据
   2. 使用 HSL 的 S7 客户端写入数据
   3. 使用外部工具写入数据（如 Snap7 client demo）
4. 监控当前模拟的数据
   1. HSL 点位变量功能，以表格形式监控数据
   2. HSL 模拟数据功能，实现变化的模拟数据
   3. HSL 批量读取+解析，对报文数据实现自定义解析
5. HSL 调试软件的其他功能
   1. 解决端口冲突：端口转发 tcp2tcp

启动服务

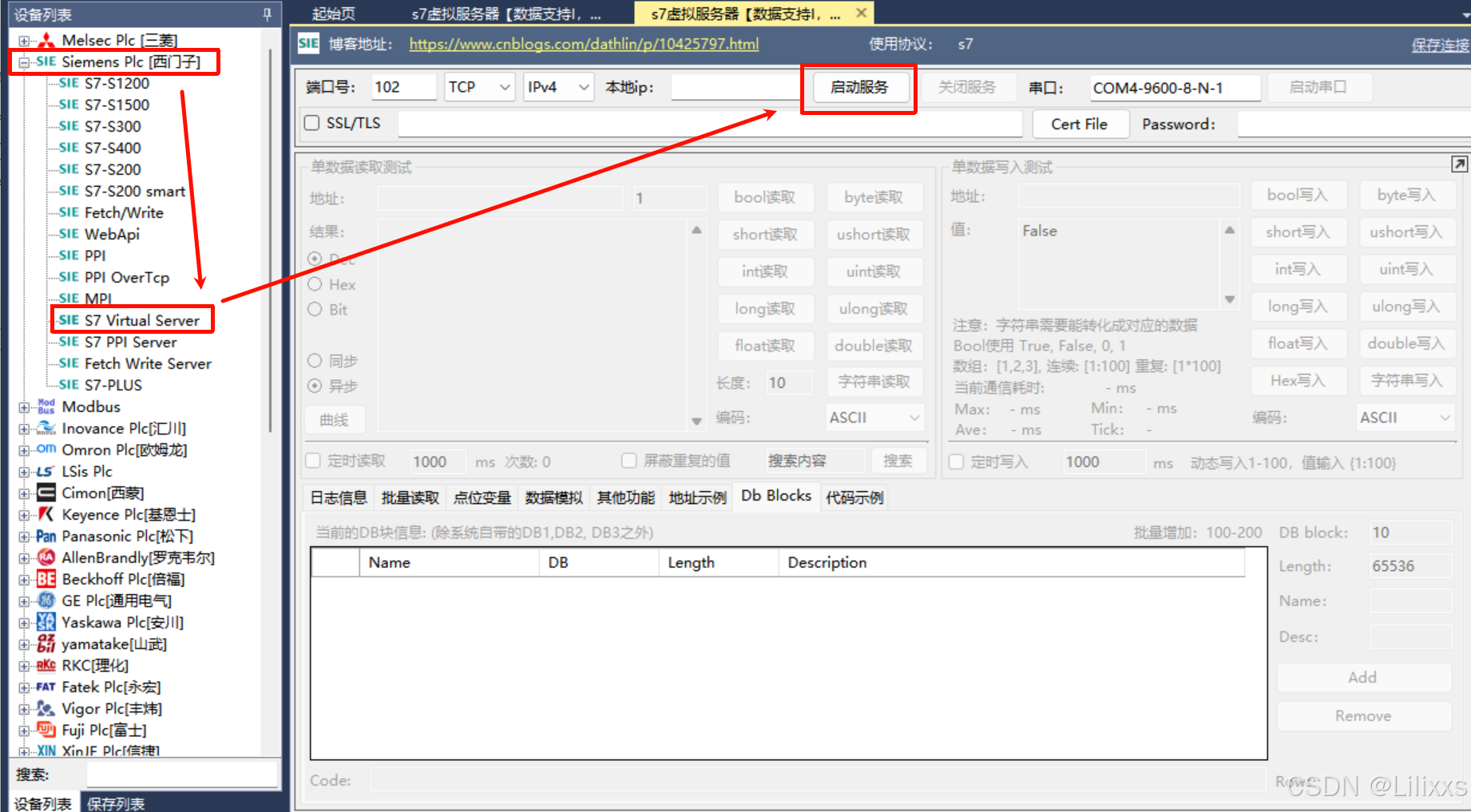

在软件左侧找到：西门子 --> S7 Virtual Server，双击进入此协议测试界面
测试界面点击【启动服务】

添加测试数据

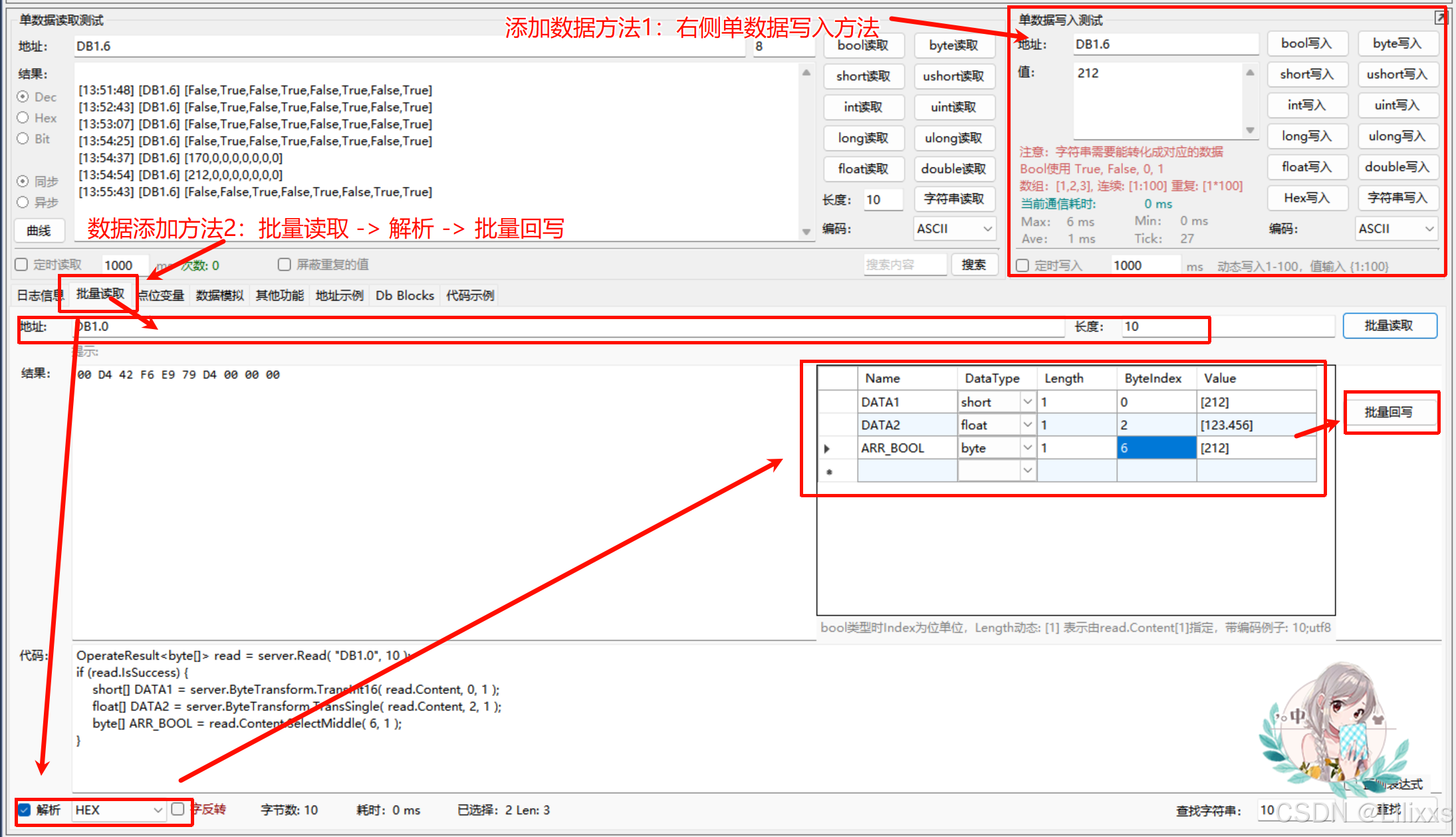

添加数据的方法

测试数据可通过以下两种方法添加：

1. 在右侧【单数据写入测试】区域，输入地址、值、然后点击要写入的方法（写入的数据类型）写入数据
2. 使用【批量读取】中的报文【解析】 + 【批量回写】功能写入数据


使用【批量读取】功能

1. 先输入要读取的【地址】、【长度】
2. 然后勾选左下角的【解析】功能，然后弹出右侧表格
3. 需要在表格中定义批量读取的数据，在 value 列输入要设置的值
4. 最后然后点击【批量回写】

批量读取 -> 解析 --> 表格中的配置项

• 起始地址
• 数据类型
• 长度（数据的数量）
• 偏移量（在 S7 中偏移量从0开始，Bool 类型算的是 bit 位的偏移，其他数据类型算的是 Byte 的偏移量）

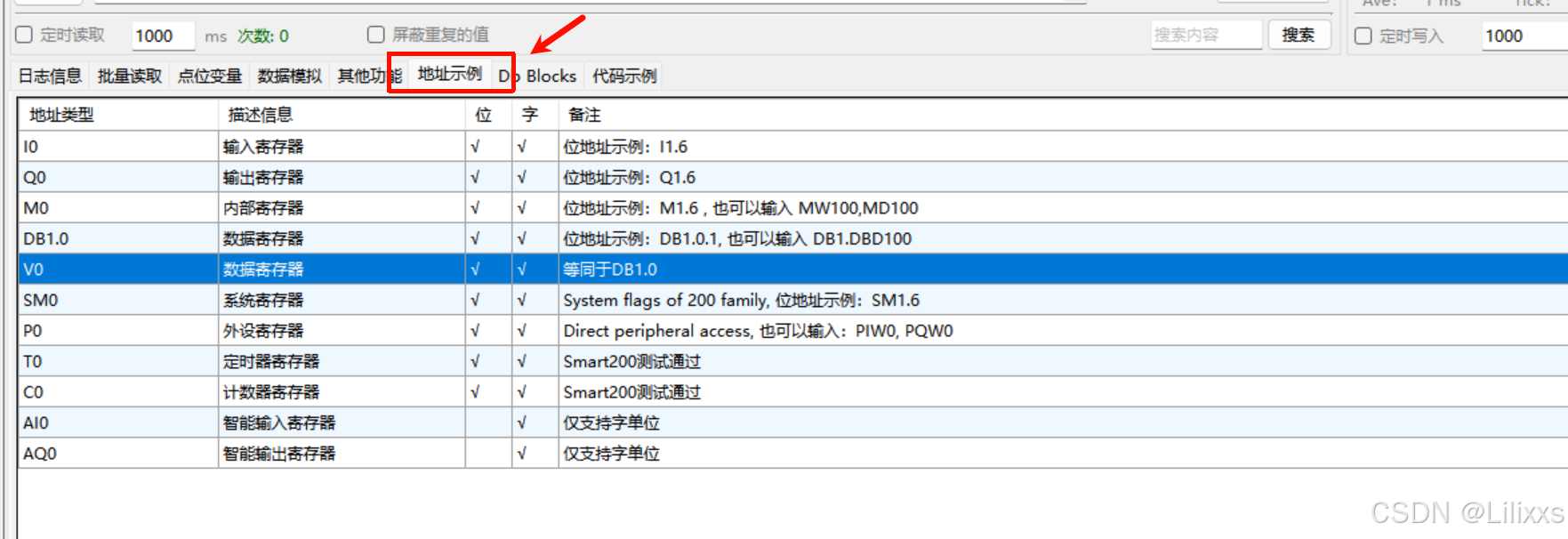

HSL 软件中支持的地址、地址的写法

可在软件的【地址示例】中查看

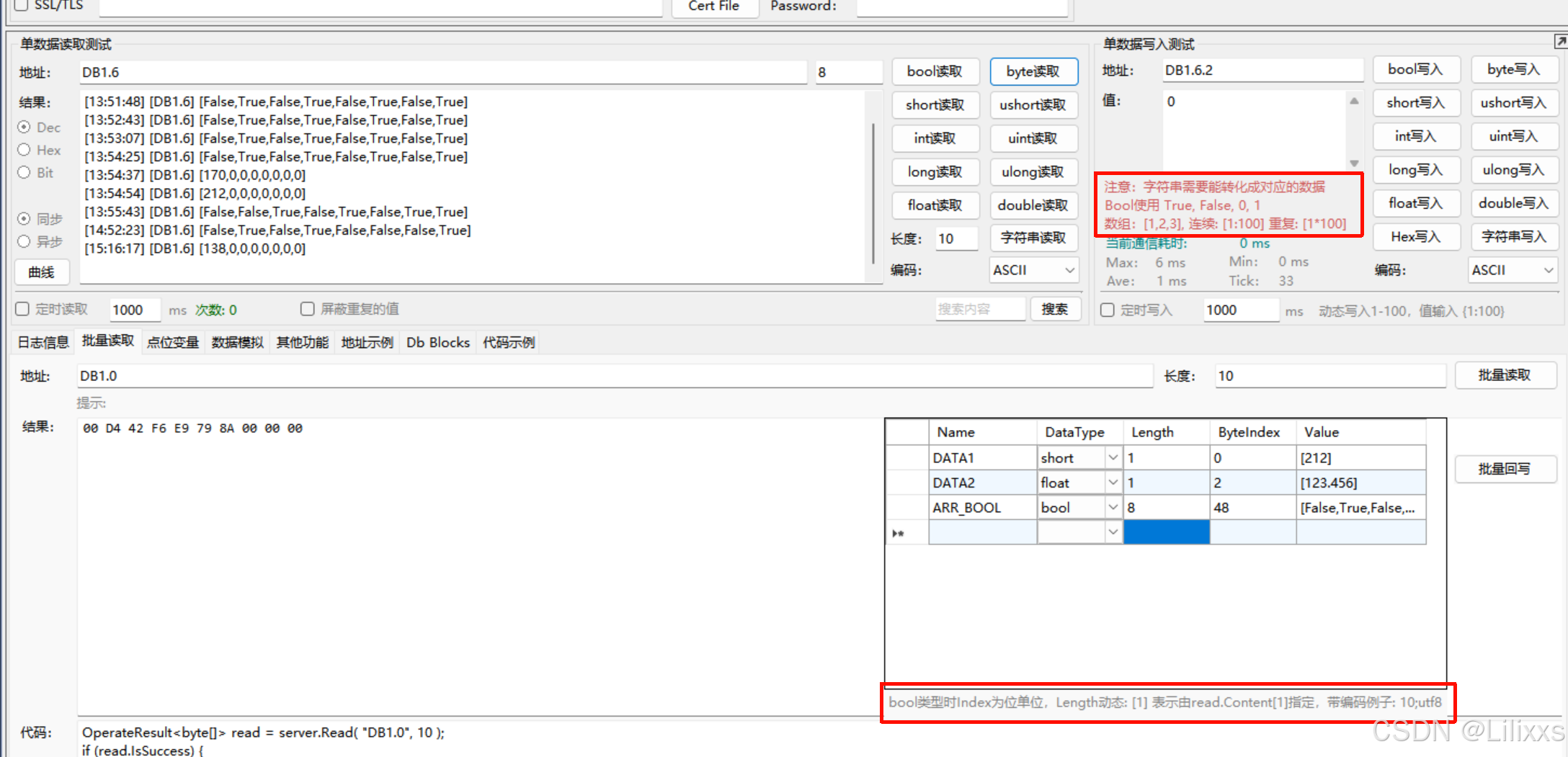

HSL 软件中支持的数据值写法

数组（读写多个相同类型变量）、重复，详见软件说明文字

示例1：使用 HSL 软件添加数据

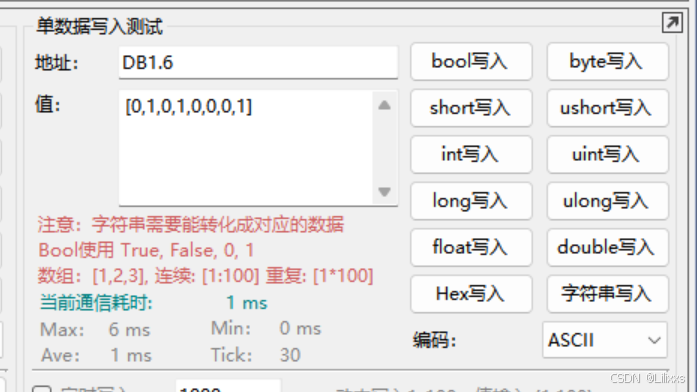

示例1-1：HSL 的 S7 服务端，使用【单数据写入测试】写入 DB1.6 整个 Byte 的数据
（从左往右为低到高位，图中数据对应 Byte 值 = 138）

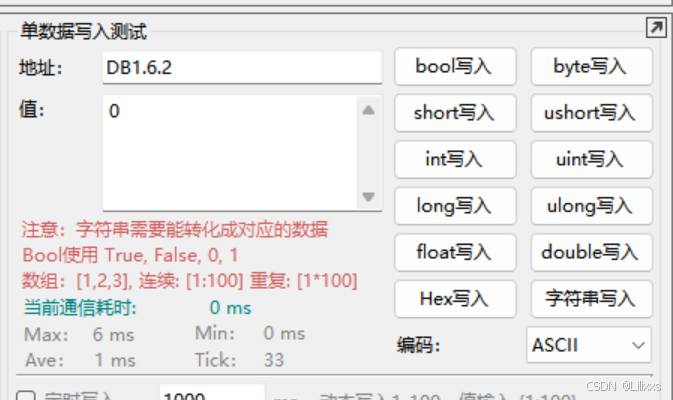

示例1-2：HSL 的 S7 服务端，使用【单数据写入测试】写入 DB1.6 中第 2 位的数据（位索引从 0 开始）

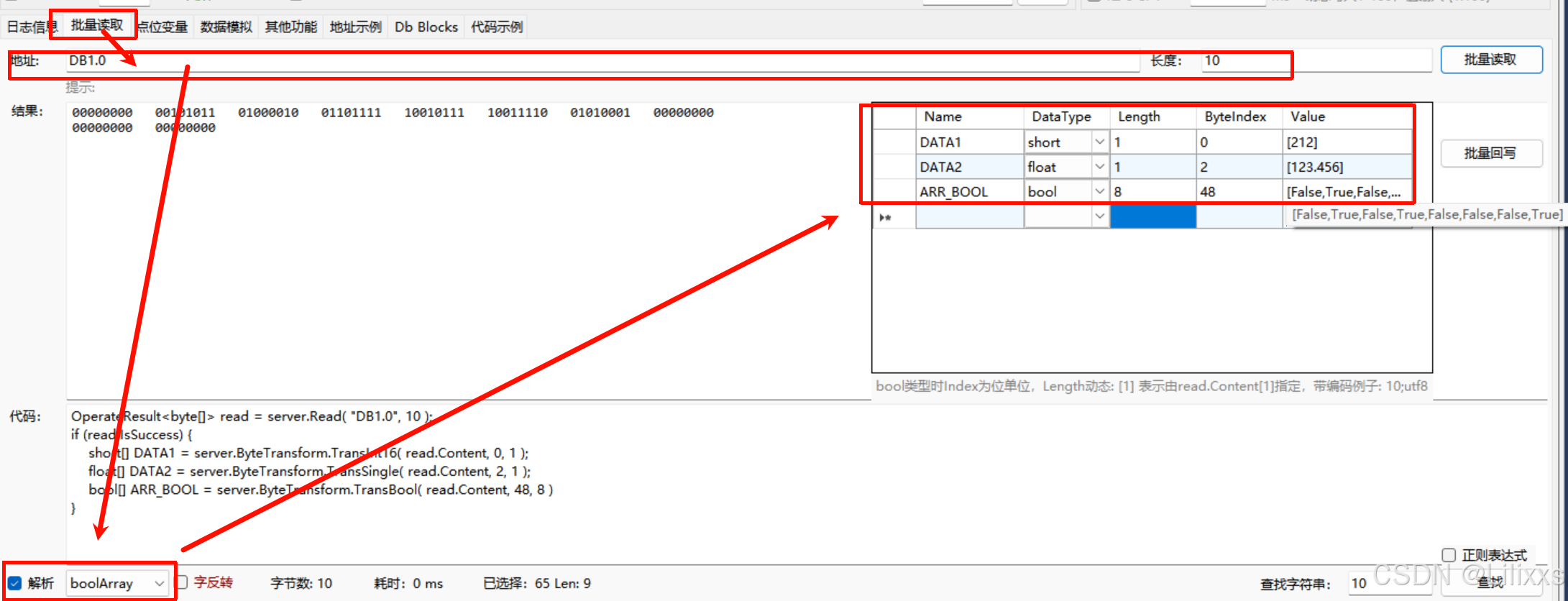

示例1-3：HSL 的 S7 服务端，使用【批量读取】+解析+【批量回写】写入 多个数据

DB地址	数据类型	数据长度（数量）	Byte偏移（占用Byte数）	HSL软件中的地址	设置值
1	SHORT	1	0（2）	DB1.0	212
1	FLOAT	1	2（4）	DB1.2	123.456
1	BOOL	8	6（1）	DB1.48	[0,1,0,1,0,0,0,1]

读取、解析测试数据 – 使用 HSL 服务端界面功能监控数据（略）

读取数据的配置方法、地址写法，与上面的【单数据写入测试】、【批量读取】+解析类似，这里省略

读取、解析测试数据 – 使用 HSL 中的 客户端 读写 HSL 服务端数据

HSL 默认配置了 DB1、DB2、DB3，每个 DB 长度为 55535 字节（与 Snap7 demo 界面配置相同）
若使用以上默认，则无需额外配置，然后照着上面的【单数据写入测试】、【批量读取】+解析两种方式设置值即可

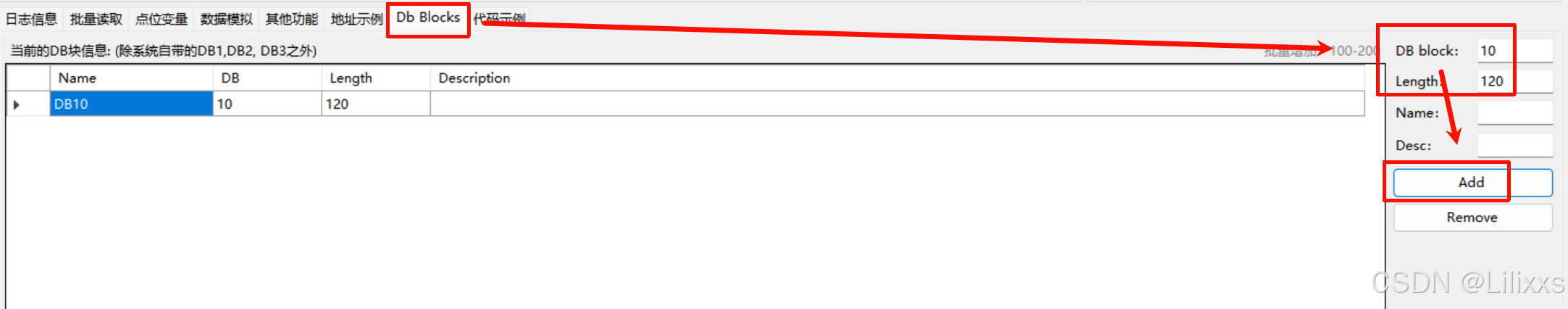

若使用其他 DB，需要先在【db block】选项中添加对应编号的 DB 块，然后再按照上面的步骤进行设置

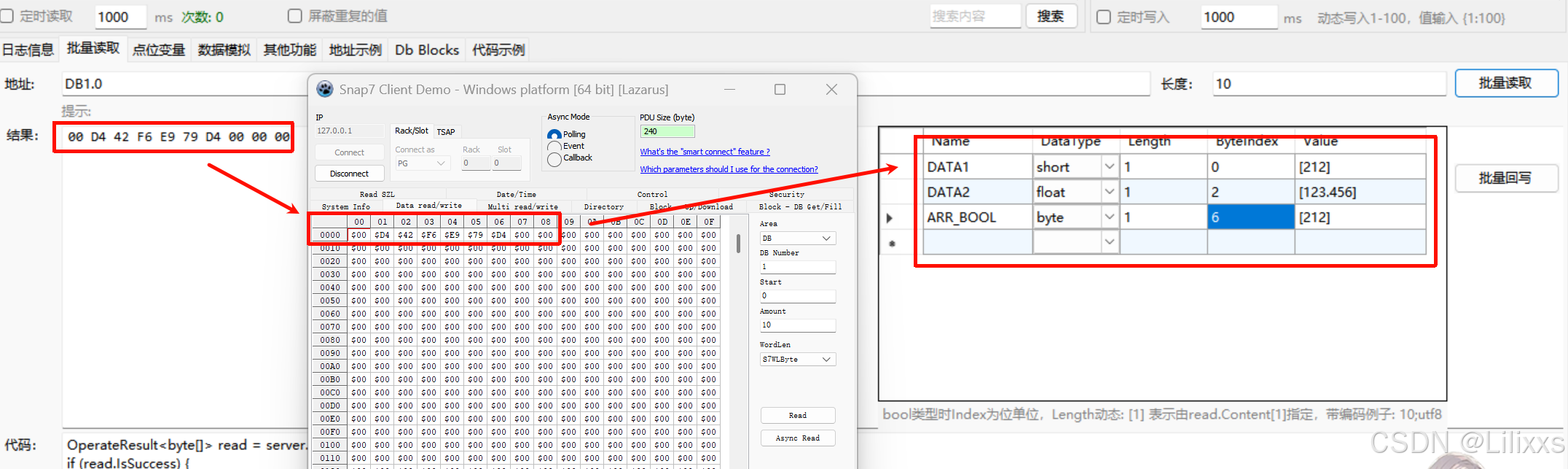

读写测试数据 – Snap7 demo 读写 HSL 服务端数据

使用之前在我的另一篇博文中介绍过的 Snap7 demo 实现 DB 块的读写，但服务端使用 HSL 软件实现
Snap7 client demo 的使用，见我的博文：https://blog.csdn.net/weixin_44112083/article/details/130627005

HSL demo 软件的其他功能

解决端口冲突：TCP数据包转发 tcp2tcp

HSL 内部有个小工具，可实现不同端口数据的互通

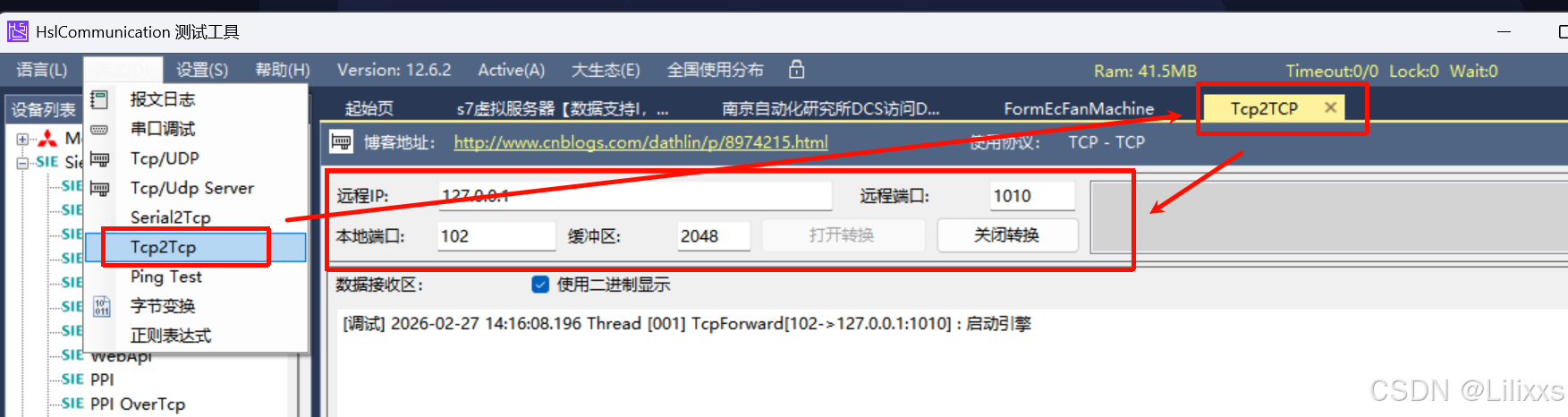

点击软件界面上方 菜单栏【调试】–> tcp2tcp，打开【tcp2TCP】选项卡

相关配置说明：

• 本地发送给【本地端口】的数据，通过 HSL 软件发送给【远程IP】的【远程端口】
• 从远程IP返回的响应数据，HSL 软件接收后，返回给本地对应的软件
• 由于要通过本机 HSL 软件做数据转发，因此在调试软件客户端中，通讯的IP地址应为本机 IP 127.0.0.1

---

使用示例
西门子 S7 协议通讯
本地：使用 Snap7 demo client 客户端软件访问，地址 127.0.0.1，本地端口 102

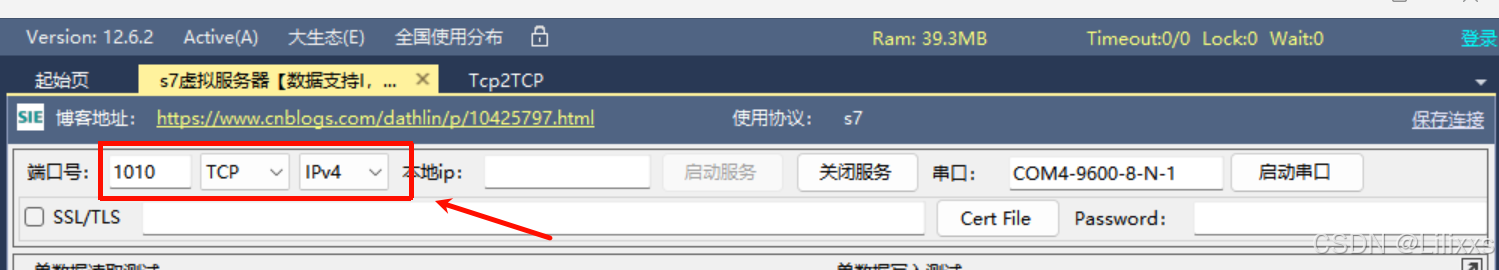

远程：使用 HSL 的 S7 服务端进行模拟，远程 IP 地址 192.168.0.100，远程端口 1010

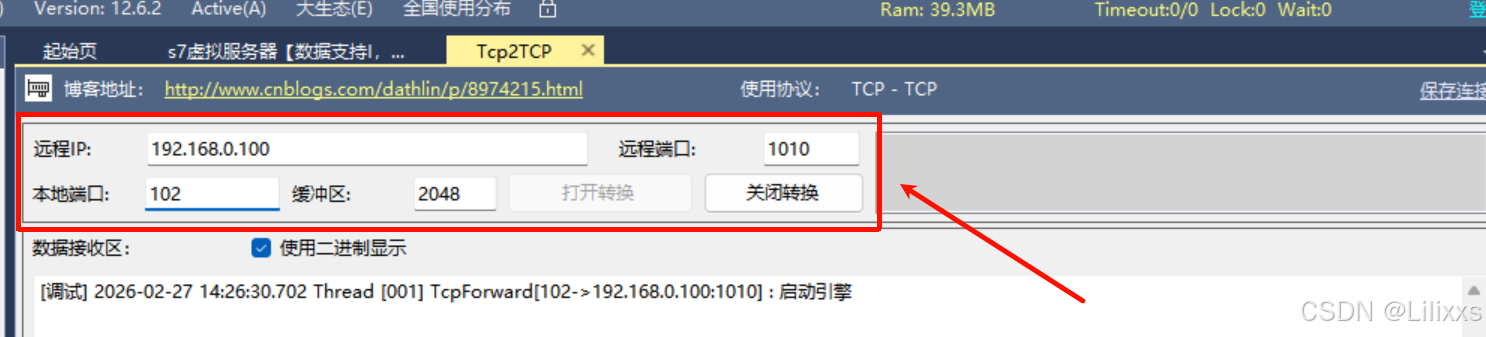

配置 HSL 的 tcp2tcp 功能

测试结果：Snap7 client demo 正确读写 HSL 服务端中的数据
