一、什么是异形焊盘？

异形焊盘是指非标准形状的焊盘，如椭圆形、矩形、多边形或自定义轮廓的焊盘，常用于特殊元件的焊接或增强焊盘强度。嘉立创EDA提供了灵活的绘制工具，支持用户自定义焊盘形状。

---

二、如何在嘉立创EDA中绘制异形焊盘？

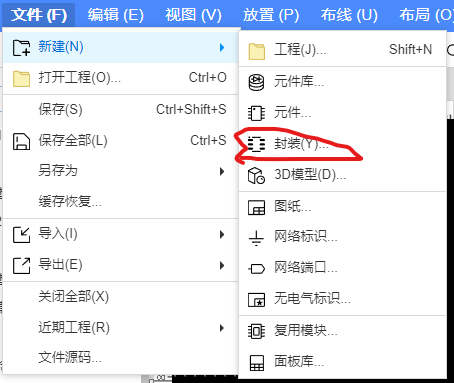

步骤1：进入放置菜单

在顶部菜单栏中选择 “新建(N)” → “异形焊盘”，即可开始绘制。

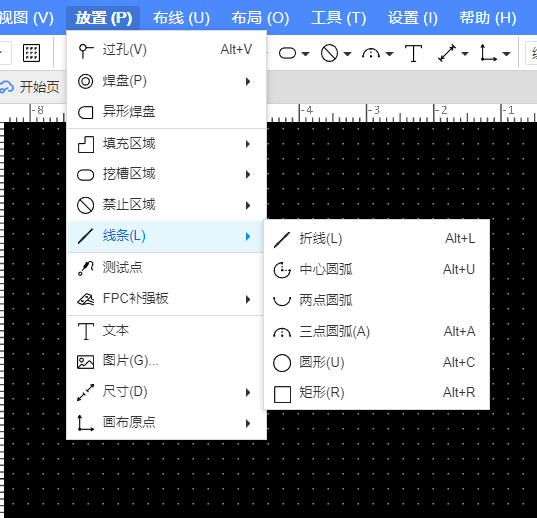

步骤2：使用绘图工具绘制轮廓

在绘制过程中，可使用以下线条工具辅助绘制轮廓：

步骤3：编辑与调整轮廓

绘制完成后，右键点击轮廓，可使用以下功能进行编辑：

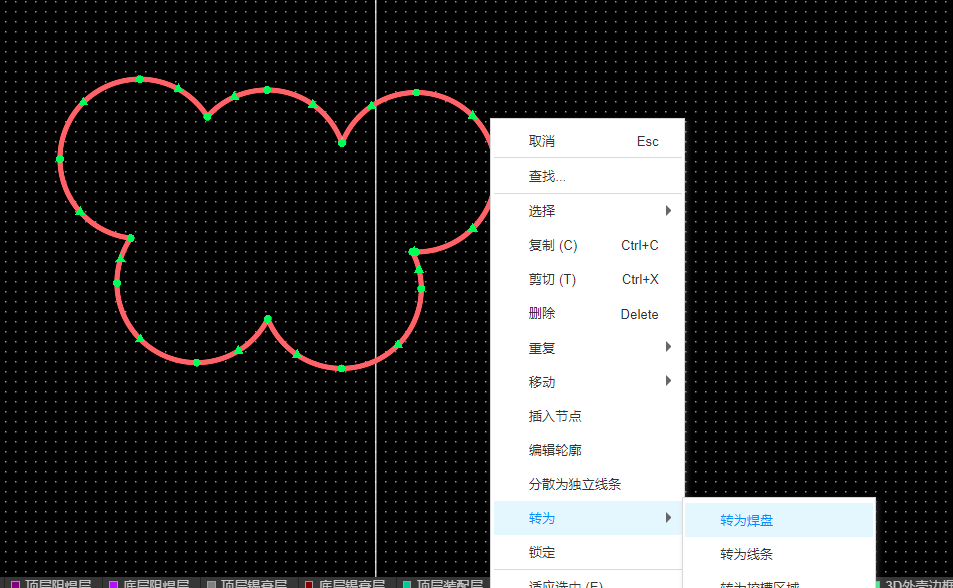

步骤4：转换为焊盘

完成轮廓编辑后，右键选择 “转为焊盘”，即可将绘制好的形状转换为焊盘对象。

---

三、异形焊盘绘制技巧与注意事项

✅ 技巧一：使用“插入节点”微调形状

在轮廓上右键选择“插入节点”，可添加控制点，实现更精细的形状调整。

✅ 技巧二：利用“布尔运算”合并/切割形状

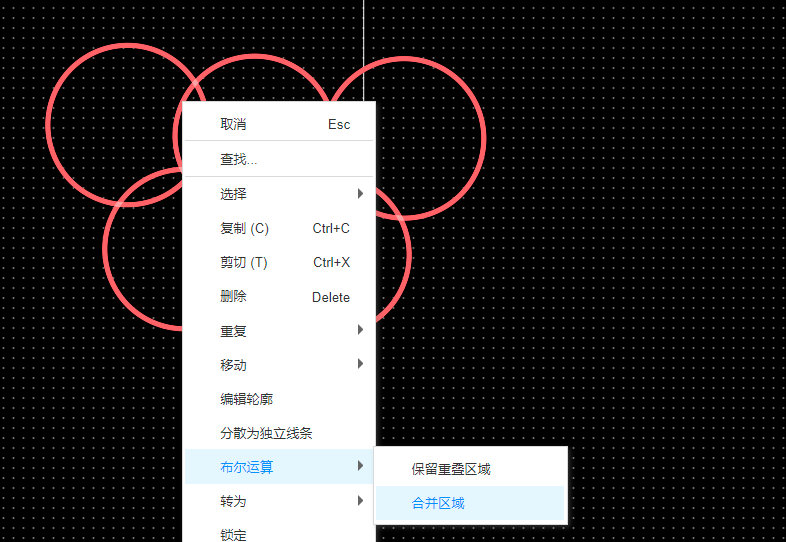

多个轮廓可通过布尔运算合并为一个焊盘，或切割出特殊形状。 下面的图片是

布尔前

布尔后

✅ 技巧三：锁定焊盘防止误操作

焊盘绘制完成后可右键“锁定”，避免在后续布局中误移动或编辑。

---

四、常见问题 FAQ

❓ 异形焊盘是否支持导出为封装？

是的，绘制完成后可保存为自定义封装，方便重复使用。

❓ 如何设置异形焊盘的焊盘编号？

转为焊盘后，可在属性面板中设置焊盘编号与网络。

❓ 是否支持导入外部矢量图形作为焊盘轮廓？

目前嘉立创EDA暂不支持直接导入矢量图形，但可通过绘制工具手动描边实现。

---

五、总结

异形焊盘在特殊电路设计中具有重要作用，嘉立创EDA提供了完整的绘制与编辑工具链，用户可通过“绘制轮廓 → 编辑 → 转为焊盘”三步完成设计。掌握本文内容后，你将能轻松应对大多数异形焊盘绘制需求。
