导读

第21届全国智能汽车竞赛讯飞组赛项中电子红绿灯需要使用语音控制LED点阵屏幕显示直行、左转、右转、红灯四种状态，其中语音控制和屏幕显示控制使用CSK5062芯片自己设计实现。这篇文章会把参赛会用到的信息进行汇总，并提供官方示例来源，以方便大家快速了解和获得相关资源。

本次竞赛比赛规则：https://www.iflysse.com/laboratory/intelligent-car-race

大赛技术问题答疑入口：https://docs2.listenai.com/z/242.png

CSK5062芯片是一款单核微控制器，内置RISC-V核心和NPU，独立的NPU专用于神经网络运算。

• SOP16封装
• RISC-V+NPU@300MHz + 2MB FLash
• 参考模组带USB转串口芯片，支持一键固件烧录

本文包含以下内容：

• CSK5062芯片模组功能特性、原理图、PCB参考；
• CSK5062 SDK获取和说明
• 编译环境安装、编译和固件烧录
• 常用的定时器、SPI、GPIO、PWM示例说明

CSK5062离线语音模组的功能特性、原理图和PCB设计参考

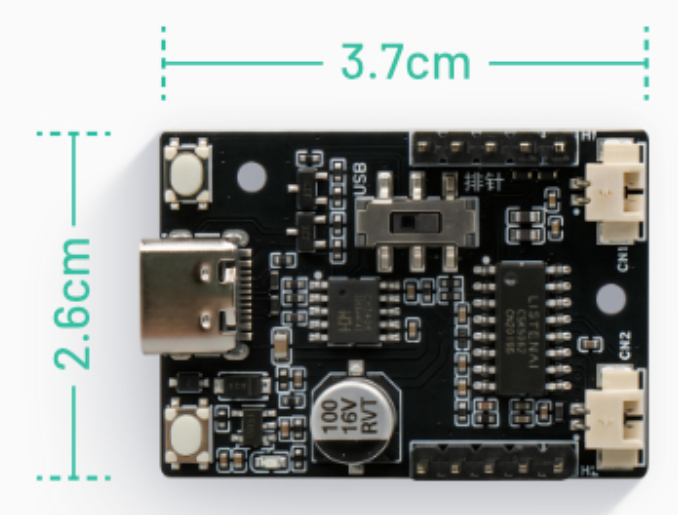

参考模组特性：

外设

• • 1*Audio ADC，24bit
  • 2*UART interfaces
  • 内置PA(CLASS D)输出
• 官方适配语音算法：
  • 支持语音唤醒、语音命令词、语音增强、单麦克风降噪
  • 安静环境唤醒率可达98%，识别率95%以上，72小时0次误唤醒，最多支持300个命令词
  • 支持离线自由说、方言自学习等特色能力
• 支持二开自定义
  • 零代码可视化开发，自定义唤醒词、命令词
  • 支持收发自定义串口指令，一键生成固件、固件烧录、串口调试等

官方开源的参考模组的功能和硬件说明：https://docs2.listenai.com/x/eI3K-GObW

参考模组原理图：

参考模组硬件设计资源（含原理图、PCB）已公开，可以在嘉立创直接获得：https://oshwhub.com/lshuangyu/project_zsvzbyyh

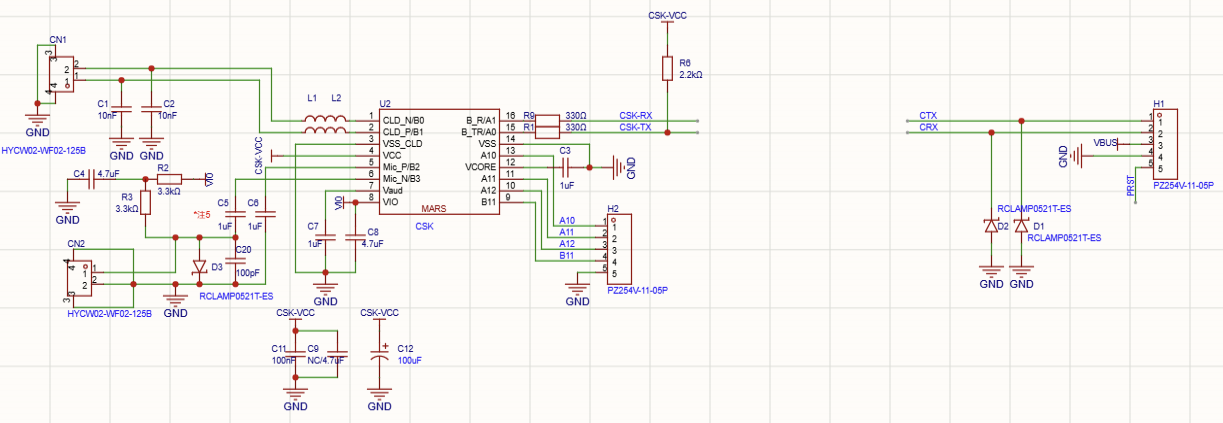

CSK5062：

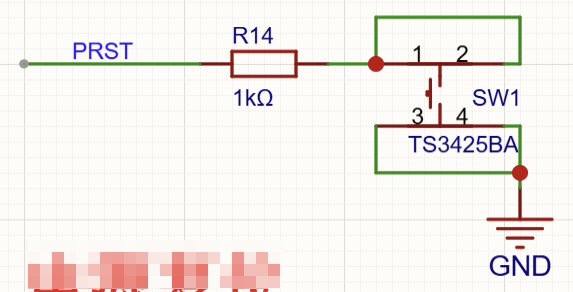

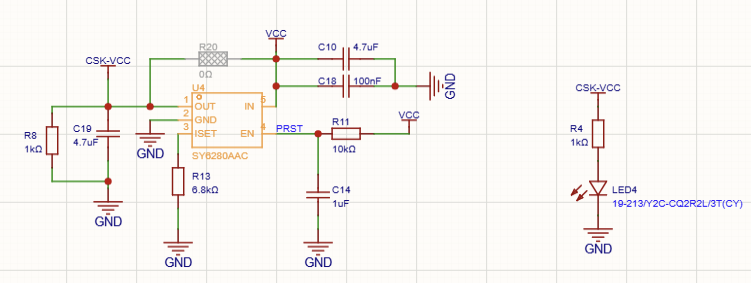

电源复位：

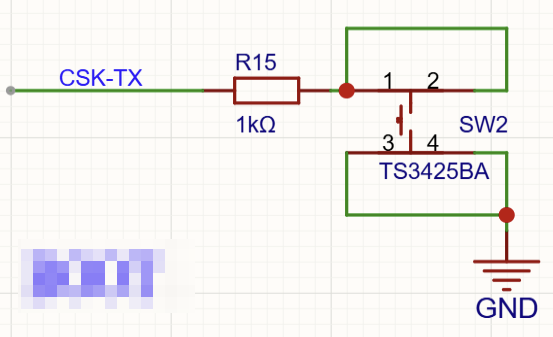

BOOT：

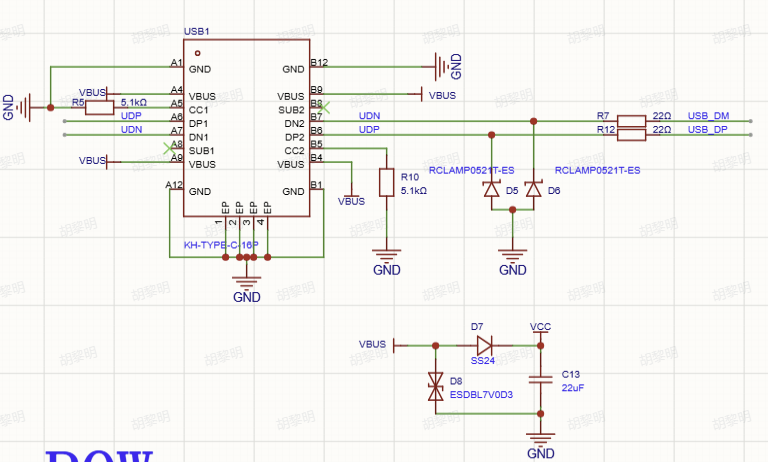

Type-C：

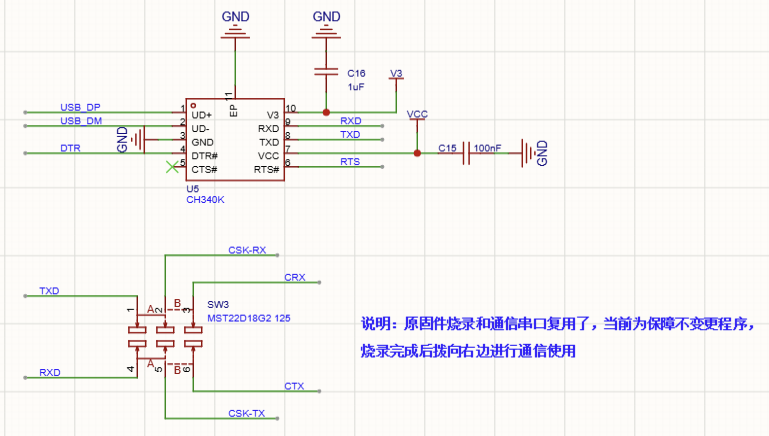

串口芯片：

POW：

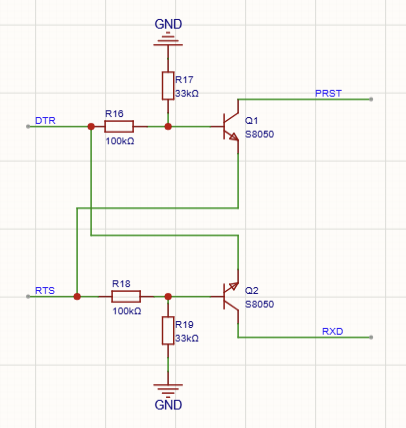

软件流控：

CSK5062 SDK获取和说明

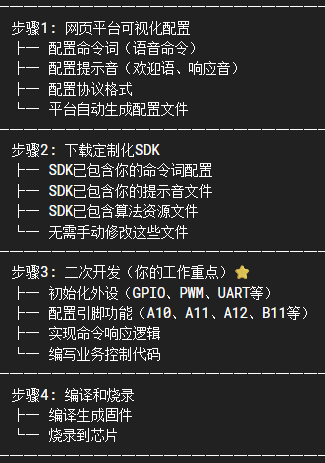

CSK5062 离线语音模组完整开发流程参考

自定义唤醒词命令词的SDK生成和下载

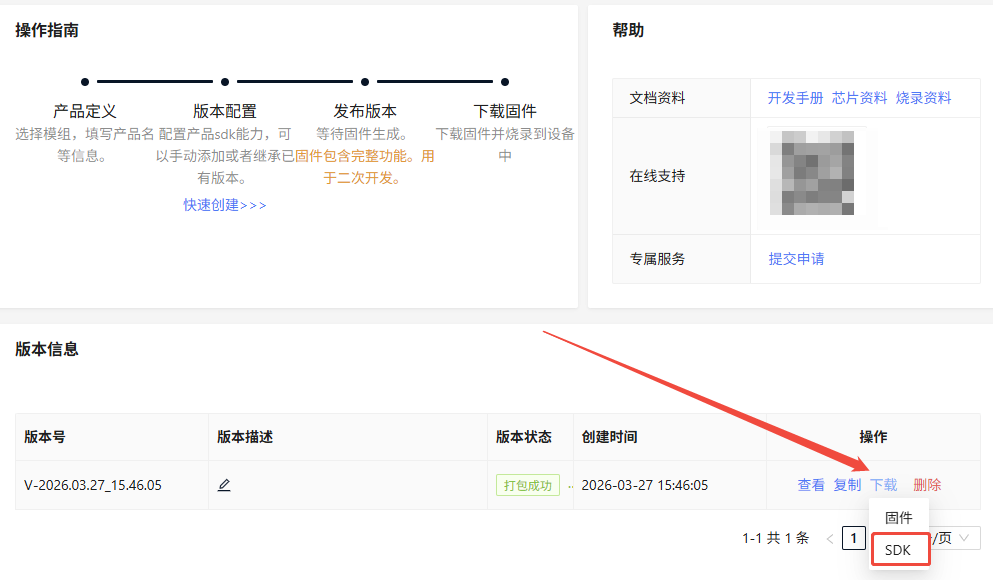

CSK5062的SDK需要登陆聆思AI语音定制平台（https://platform.listenai.com/ai-voice-firmwares/login ）获得，在AI语音定制平台按流程填入信息等待3~5分钟即可生成定制的语音算法，并自动打包到SDK中。

定制选项参考说明和详细步骤视频参考：https://docs2.listenai.com/x/NsSTFY8H_

SDK说明

• 支持离线语音识别，无需联网
• 支持自定义命令词和协议
• 提供丰富的硬件驱动接口（GPIO、UART、PWM、I2C等）
• 集成实时操作系统（RTOS）支持
• 跨平台编译支持（Windows 和 Linux）
• 自动化工具链下载和配置

SDK详细讲解说明参考官方文档：https://docs2.listenai.com/x/wIsU2g7Fx

开发须知

• 命令词和提示音：在网页平台配置，SDK下载时已自动生成，无需关注
• 你的工作：专注于外设初始化和业务逻辑，响应语音命令执行硬件操作
• 开发重点：GPIO引脚控制（A10、B11），实现具体的硬件控制逻辑
• 你的主要开发区域：source/main.c 和 source/listen/app/ls_app_client.c
• 重点开发内容：外设初始化、GPIO控制（A10、A11、A12、B11）、业务逻辑
• 无需关注：命令词、提示音配置（由网页平台自动生成）
• 无需修改：ls_app_cfg_user.h、tone.h、tone_buf.h（平台自动更新）

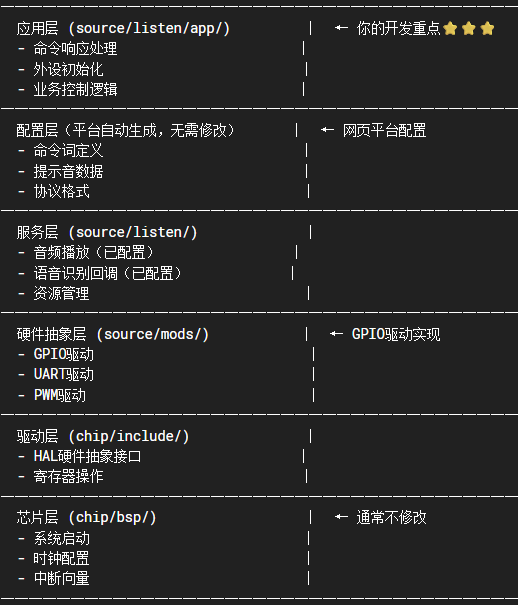

SDK架构概览

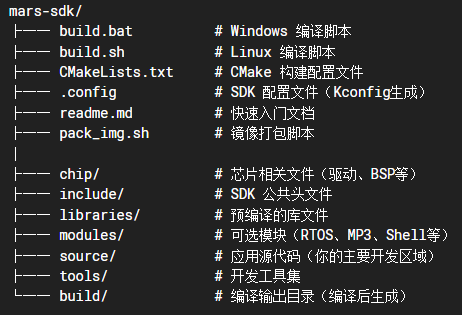

顶层目录

重点开发区域

CSK5062 编译环境安装、编译和固件烧录

编译工具链安装

编译工具链的安装指令已经放在build.bat 脚本中，执行第一次编译时会自动下载，详细说明参考官方文档：https://docs2.listenai.com/x/AYLuBCyWV

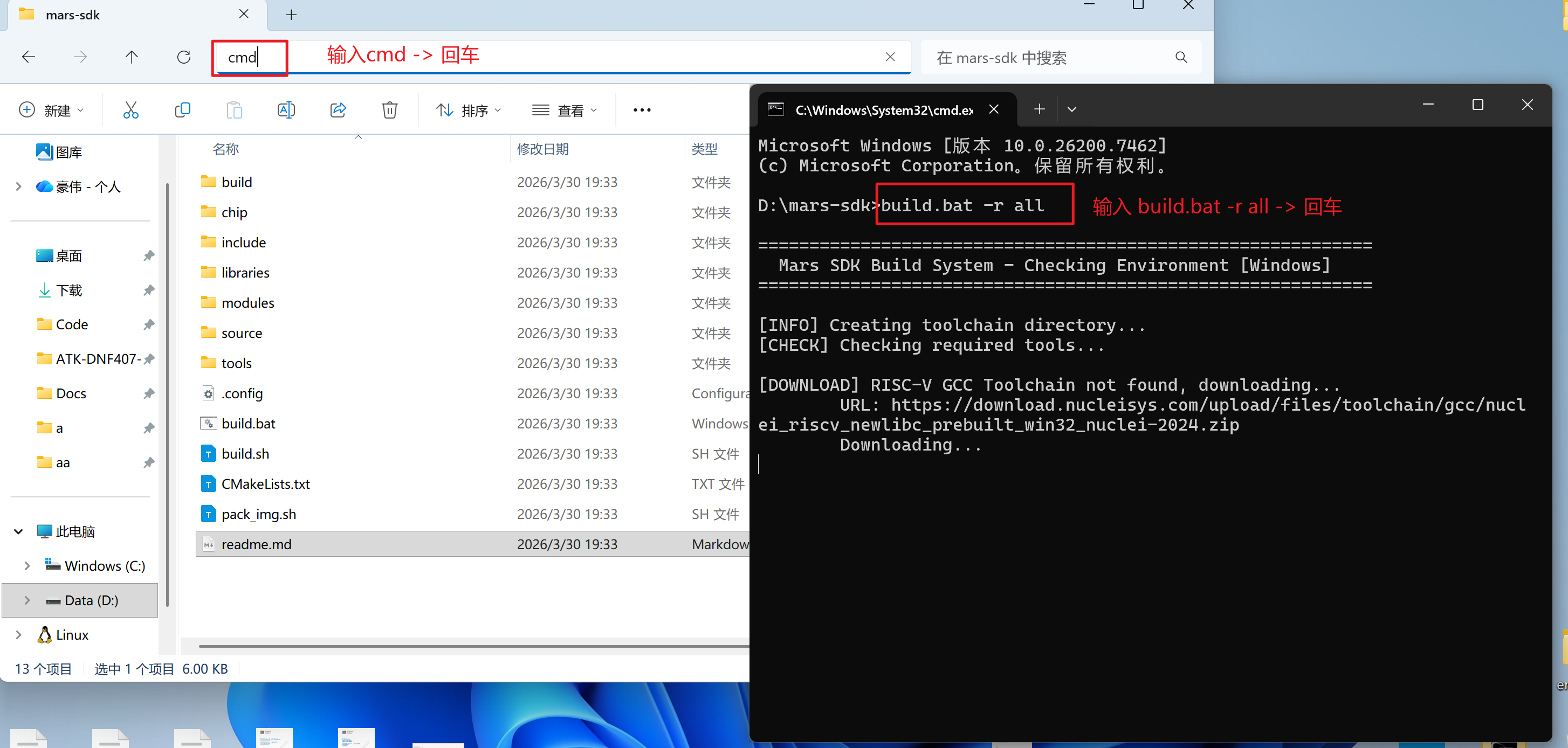

如下图所示，以windows环境为例，在下载SDK后将 mars-sdk 文件夹解压出来，地址栏上输入 cmd -> 回车 -> 执行命令 build.bat -r all

编译成功后的页面如下：

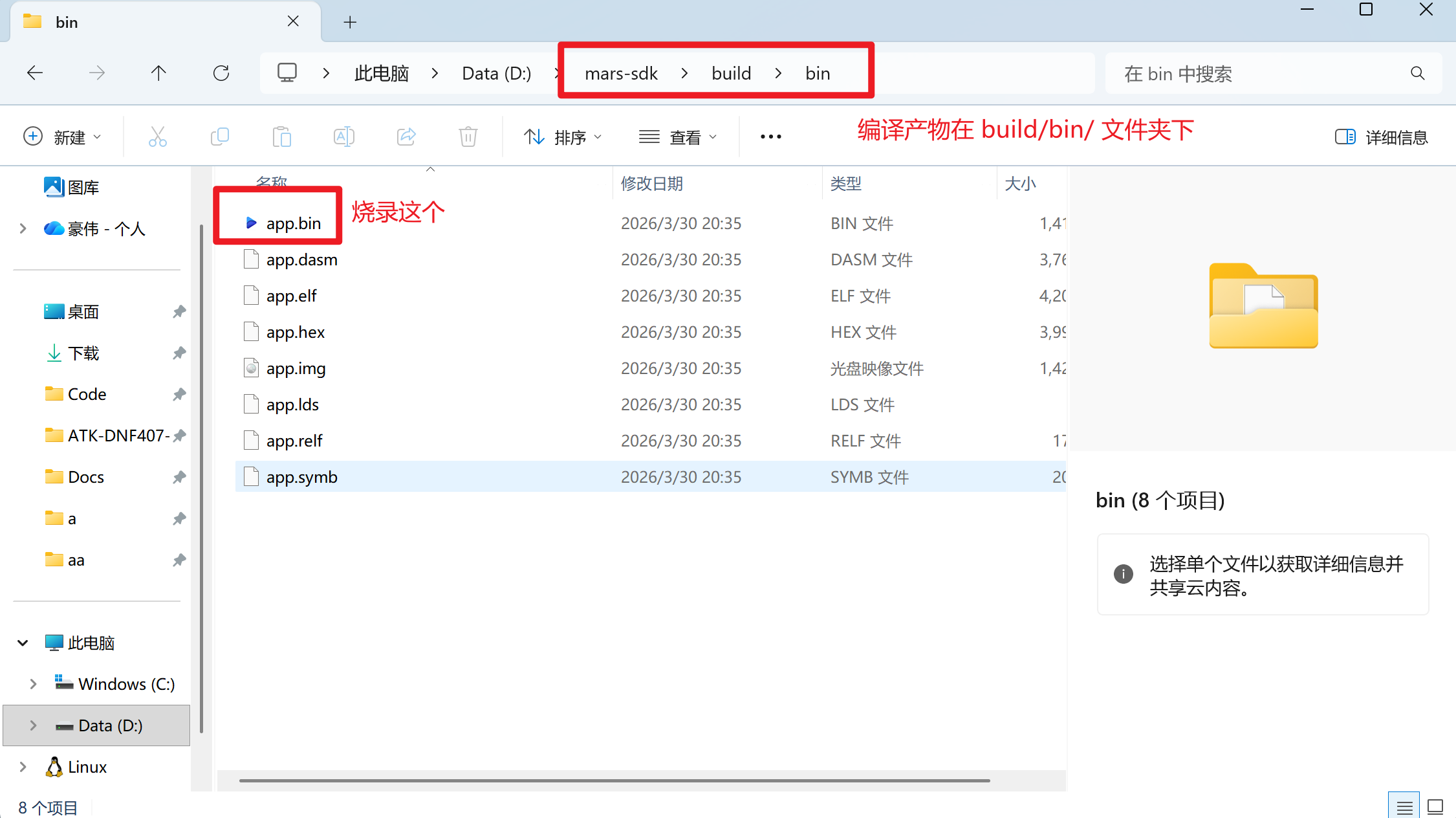

编译产物和烧录使用的固件

烧录固件

1、使用官方模组做验证需要先安装对应版本的串口驱动驱动，驱动不匹配会造成烧录连接失败以及烧录失败等问题。

Windows	https://www.wch.cn/downloads/CH343CDC_ZIP.html	安装包安装
MacOS	https://www.wch.cn/downloads/CH341SER_MAC_ZIP.html	安装包安装
Linux	https://github.com/WCHSoftGroup/ch343ser_linux	源码安装

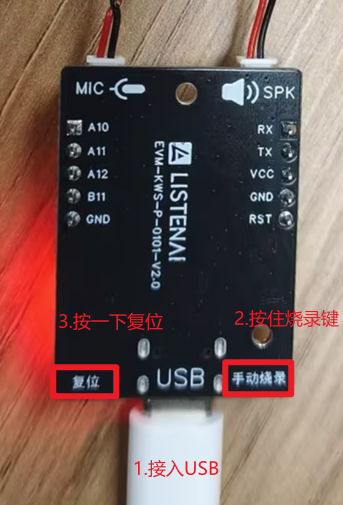

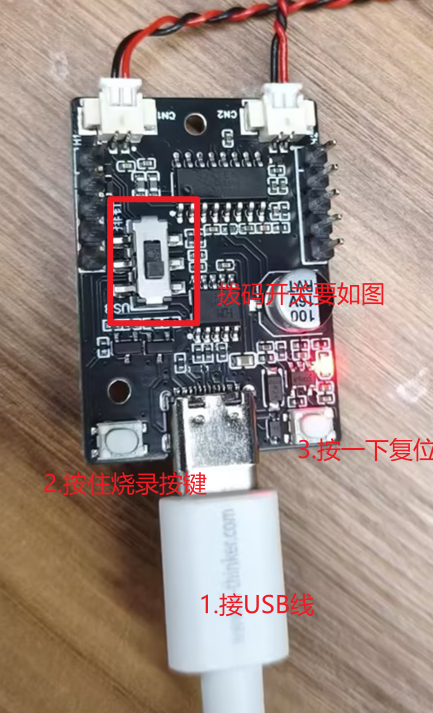

2、进入烧录模式

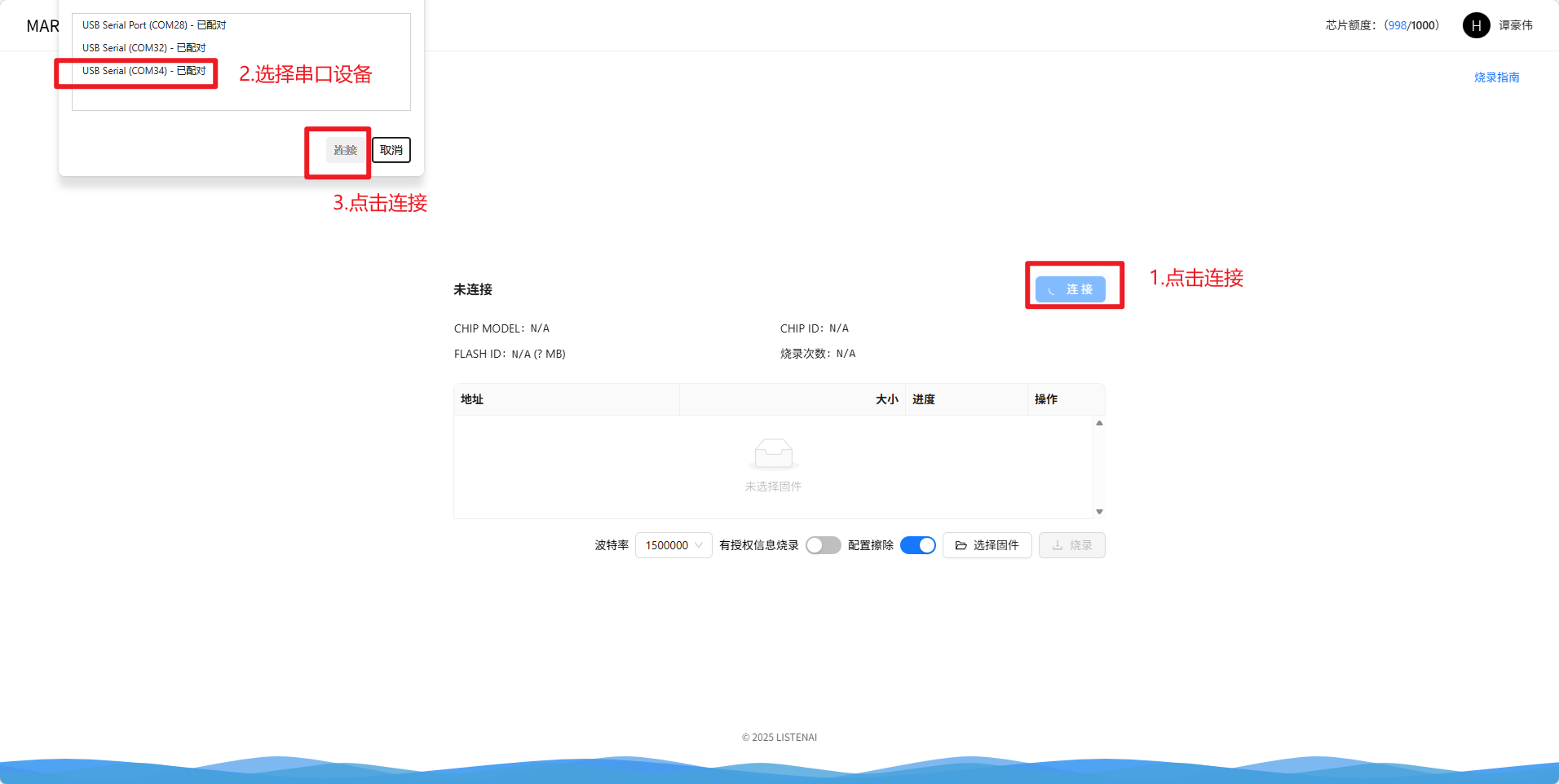

1. 打开烧录工具地址： https://platform.listenai.com/web-burn/studio ，将 app.bin 烧录到设备里

常用的定时器、SPI、GPIO、PWM说明（提供示例）

TIMER（定时器）

用于精确定时和时间管理，广泛应用于周期性任务、超时检测、PWM生成、输入捕获等场景。本驱动基于GPT（General Purpose Timer）模块，提供高精度的定时功能。TIMER可以配合GPIO实现定时拉高拉低GPIO的功能，用于生成特定时序的信号。

API函数说明和具体示例可以参考：https://docs2.listenai.com/x/iLJa1J9CS

主要特性

• 支持6个独立的定时器通道（Channel 0-5）
• 支持32位、16位、8位定时器模式
• 多种运行模式：
  • • 单次模式（Single）
    • 重复模式（Repeat）
    • 自由运行模式（FreeRun）
    • 保持运行模式（KeepGo）
• 支持向上计数、向下计数、双向计数
• 可配置时钟源和分频
• 支持中断回调

SPI

提供的SPI驱动支持主机和从机模式，可配置时钟极性和相位，支持DMA传输，适用于高速数据传输场景。

API函数说明和开发示例可以参考官方文档：https://docs2.listenai.com/x/bNUGNkjbq

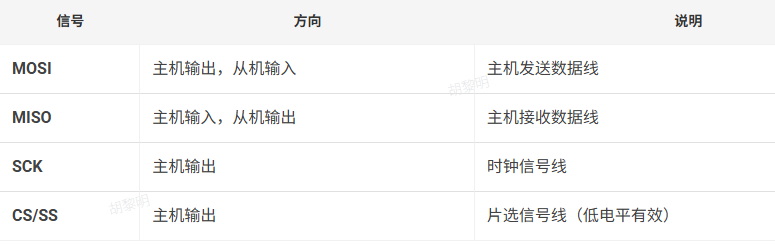

SPI引脚说明：

注意：当前项目 A10/A11/A12/B11 引脚无法使用完整的 SPI 全双工通信！

SPI 需要 4 个信号：MOSI、MISO、SCK、CS，当前可用引脚虽然支持部分 SPI 功能（如 MOSI、SCK、CS），但缺少 MISO（主机接收数据线）信号，无法实现完整的 SPI 全双工通信。

解决方案：如需使用 SPI 功能，需要：

• 查看芯片引脚功能表格，找到支持完整 SPI 功能的引脚组合
• 重新设计硬件，将支持 MISO 信号的引脚引出
• 参考官方《芯片数据手册》中的引脚复用表

GPIO

API函数说明和开发示例可以参考官方文档：https://docs2.listenai.com/x/PxpBEzFnQ

外部中断的API函数说明和开发示例可以参考官方文档:https://docs2.listenai.com/x/pvtqgFTR9

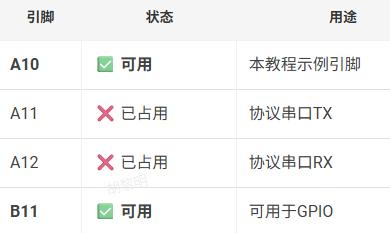

可用引脚：

开发前需要先确定可用引脚有哪些，如果使用官方的CSK5062语音模组做验证，以下引脚已被占用：

GPIO的电平

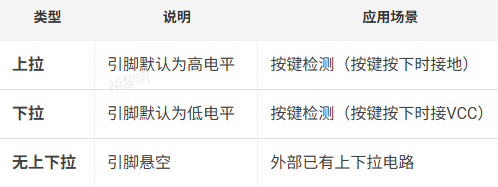

上下拉电阻

PWM

官方的CSK5062离线语音模组示例使用 A10引脚 输出PWM信号，经过实际验证可用。

API函数说明和开发示例可以参考官方文档：https://docs2.listenai.com/x/fwoQMUyXa

主要特性

• 支持6个独立的PWM通道（Channel 0-5）
• 可配置频率范围：1Hz - 数百kHz
• 可配置占空比：0% - 100%
• 支持边沿对齐和中心对齐模式
• 支持多种时钟源选择
• 支持时钟分频（1/2/4/8/16/32/64/128）

注意事项

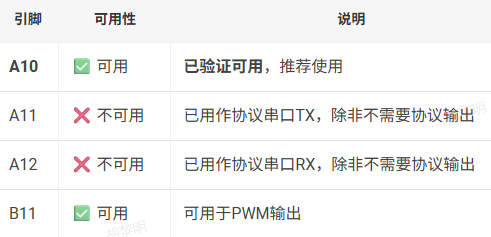

1、开发前需要先确定可用引脚有哪些，如果使用官方的CSK5062语音模组做验证，A11 和 A12 引脚已用作协议串口输出，因此在选择PWM输出引脚时需要注意：

推荐：使用 A10 或 B11 引脚作为PWM输出。

2、初始化PWM前必须使能时钟和复位：

__HAL_PMU_GPT_RST_ENABLE();
__HAL_CRM_GPT_S_CLK_ENABLE();
__HAL_CRM_GPT_T0_CLK_ENABLE();
__HAL_CRM_GPT_CLK_ENABLE();

1. 频率选择

• LED亮度调节：推荐 1kHz - 10kHz
• 电机速度控制：推荐 10kHz - 20kHz
• 音频应用：需要更高频率

4. 占空比精度

占空比范围是 0-100，精度为整数百分比。如需更高精度，可能需要调整时钟分频。

5. 通道选择

不同的引脚对应不同的PWM通道，使用前需要确认引脚与通道的映射关系。

相关说明

感谢全国大学生智能汽车竞赛组织者、讯飞的老师们，还有参赛选手们的选择和支持！CSK5062芯片是全国产化，完全自主研发设计，属于国内可控的AI SoC 芯片，在实际使用中遇到问题和新的需求欢迎发在评论区沟通探讨，我们会及时回复处理。
