📘 三分钟搞懂什么是融合终端

适用对象：电力系统新员工、运维人员、项目管理人员、非专业技术人员
目标：3分钟内搞懂“它是什么、能干什么、长什么样、怎么工作”

---

一、它是什么？—— 定义与定位

台区智能融合终端（简称“融合终端”）是一种安装在配电变压器（台区）附近的智能化边缘计算设备。有时候大家习惯叫TTU。

你可以把它想象成：

配电台区的“大脑” + “通信枢纽” + “数据管家”

它把过去分散的多种设备功能（如配变监测终端、集中器、电表采集器等）融合到一台设备中，实现“一机多能”。

✅ 核心特点：

• 硬件平台化（像手机一样可升级）
• 功能软件化（通过“微应用APP”灵活扩展）
• 软硬件解耦（更换硬件不影响软件）
• 支持国产芯片、安全可信

---

二、它能干什么？—— 主要功能

融合终端的功能分为两大类：

🔹 1. 基础业务功能（必须具备）

表格

功能	说明
配变监测	采集电压、电流、功率、频率等
电能计量	自带高精度电表功能（0.5S级有功）
状态采集	监测断路器分合、柜门开关、烟感、水浸等
环境监测	采集配电箱/室的温湿度
电表数据采集	抄读台区内所有智能电表数据
低压设备接入	接入故障指示器、分路监测单元等

🔹 2. 高级智能功能（提升运维效率）

表格

功能	价值
电能质量分析	监测谐波、电压暂降、三相不平衡等
台区拓扑识别	自动识别电表属于哪个台区、哪一相
低压故障研判	快速定位停电范围，秒级上报
分路线损分析	计算台区、馈线、分支的线损，发现偷电
分布式能源管理	接入光伏、储能等新能源设备
有序用电控制	管理充电桩、可调负荷

💡 所有高级功能都以“微应用（APP）”形式运行，可按需安装或卸载！

---

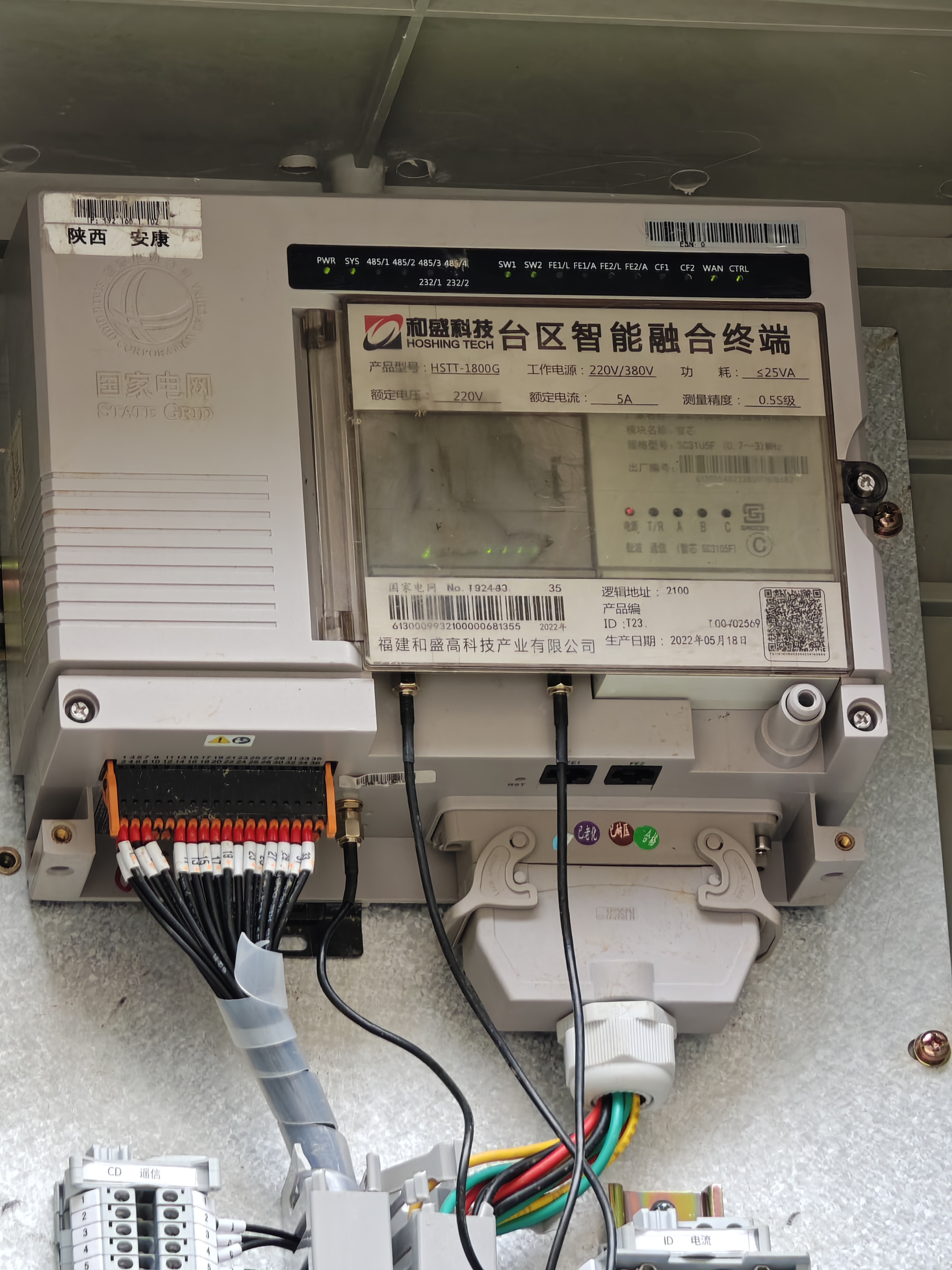

三、它长什么样？—— 外形与接口

📏 物理尺寸

• 不大于 300mm × 300mm × 100mm（约一个小型鞋盒大小）
• 防护等级 ≥ IP51（防尘、防滴水）

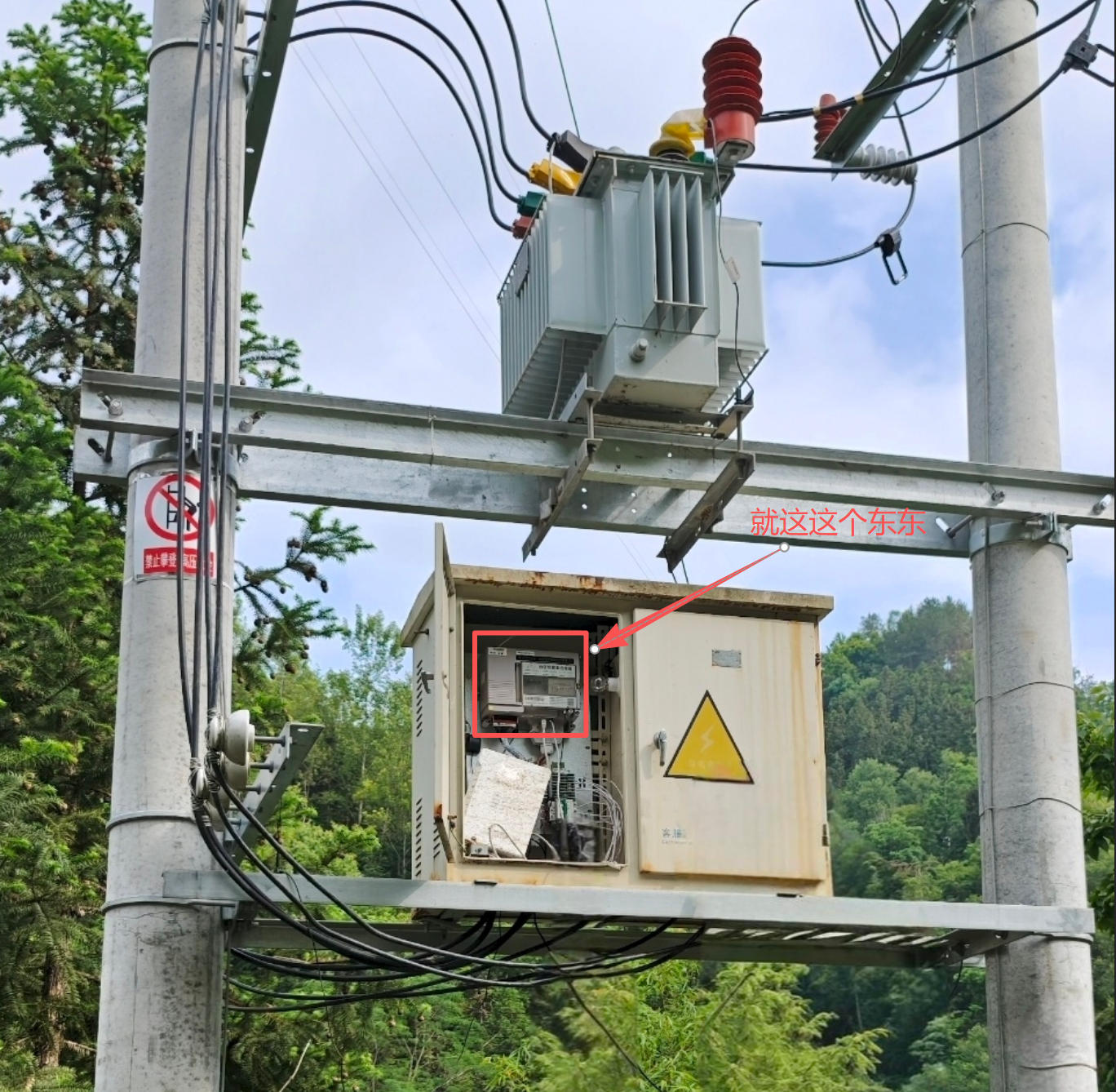

• 外壳阻燃、耐腐蚀，适合户外配电箱安装。一般安装在台区变压器旁边。

🔌 主要接口（对外连接能力）

表格

接口类型	数量/说明
远程通信	≥2路4G/5G（支持双卡）
以太网	≥2路（10/100/1000M）
本地通信	1路HPLC/微功率无线模块插槽（支持双模）
RS-485	≥2路（用于接电表、仪表）
状态量输入	≥4路（接开关、传感器）
蓝牙	1路（用于现场手机维护）
GPS/北斗	可选（用于定位+对时）

✅ 所有通信模块采用标准化插拔设计，方便更换！

---

四、它怎么工作？—— 软件架构

融合终端运行在一个安全加固的Linux操作系统上，核心是“容器 + 微应用”架构：

┌───────────────────────┐
│       微应用 (APP)     │ ← 如：线损分析APP、光伏监控APP
├───────────────────────┤
│      容器 (Container) │ ← 隔离运行环境（至少4个）
├───────────────────────┤
│    软件平台（基础服务） │ ← 提供消息总线、日志、安全等
├───────────────────────┤
│ 国产工业级Linux系统    │ ← 内核≥3.10，内存≥1GB
└───────────────────────┘

✅ 优点：

• APP之间互不影响
• 可远程安装/升级APP
• 系统异常自动告警
• 支持MQTT、HTTP、IEC104等多种协议

---

五、安全与可靠性

• 安全芯片：内置国密算法（SM1/SM2/SM3），保障通信与数据安全
• 双向认证：与主站、物联平台通信前必须“互相验证身份”
• 平均无故障时间（MTBF）：≥70,000小时（约8年）
• 后备电源：超级电容，断电后可维持3分钟通信（至少上报3次停电事件）

---

六、一句话总结

台区智能融合终端 = 配电台区的智能边缘计算机，用软件定义功能，用容器隔离应用，用安全芯片守护电网。
