残差连接是深度学习领域中一种重要的网络设计技术，它有助于构建更深的神经网络模型，并在图像识别、自然语言处理等领域取得了显著应用。本文将介绍残差连接的背景、原理、数学推导及其在实际模型中的实现。

深度网络的挑战

在神经网络的发展过程中，增加网络层数通常能提升模型的表达能力。然而，当网络层数超过一定深度时，会出现梯度消失或梯度爆炸的问题。这些问题源于反向传播过程中梯度的连续乘积，导致梯度值趋近于零或无穷大，从而使训练难以收敛。

例如，在一个由多层全连接层组成的网络中，每一层的输出可以表示为 $$y=f(x)$$，其中 $f$ 是非线性激活函数和权重矩阵的组合。随着层数的增加，梯度计算涉及多个 Jacobian 矩阵的乘积，这容易导致数值不稳定。

残差连接的原理

残差连接通过引入捷径连接（shortcut connection）来缓解上述问题。其核心思想是将输入直接加到网络层的输出上，形成残差块（residual block）。一个基本的残差块可以描述为：

y=F(x,{Wi})+x \mathbf{y} = \mathcal{F}(\mathbf{x}, \{\mathbf{W}_i\}) + \mathbf{x} y=F(x,{Wi​})+x

其中，$\mathbf{x}$是输入，$\mathcal{F}$表示残差函数，通常由几层卷积或全连接层组成，${\mathbf{W}}_i$ 是对应的权重。如果输入和输出的维度不匹配，可以通过一个线性变换（如1×1卷积）来调整 $\mathbf{x} $的维度。

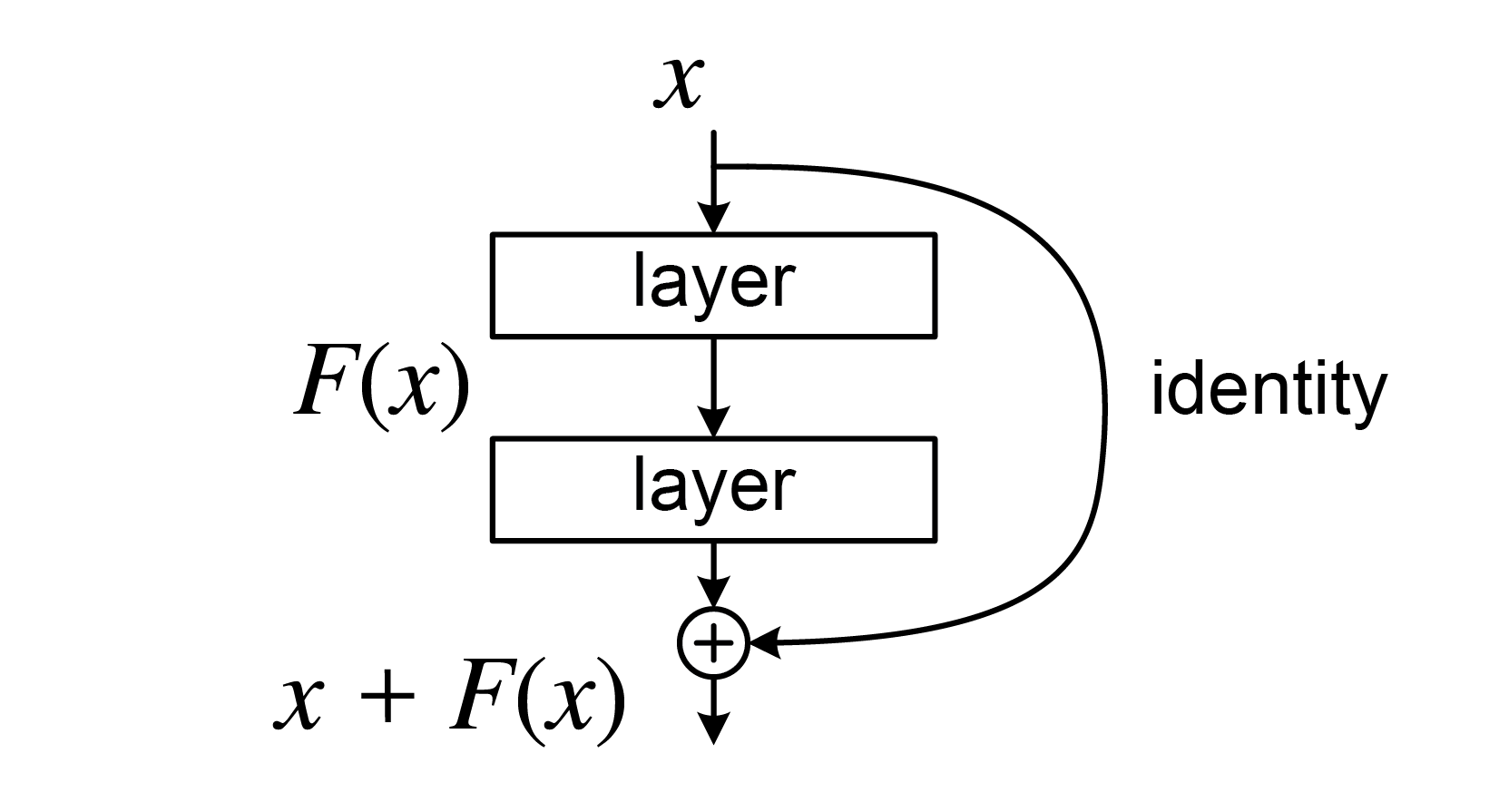

图1：基本残差块结构示意图
（图片占位：残差块的经典结构图，左侧输入 x 经过几层卷积得到 $\mathcal{F}(x)$，然后与原始 x 相加得到输出 y

在残差块中，网络不再直接学习目标映射 $\mathcal{H}(x)$，而是学习残差 ( \mathcal{F}(\mathbf{x}) = H(\mathbf{x}) - \mathbf{x} )。这使得优化过程更易于处理，因为如果残差为零，块就退化为恒等映射。

梯度流动的数学推导

为了理解残差连接如何改善梯度流动，我们考虑反向传播过程中的梯度计算。假设网络由多个残差块堆叠而成，从第 $l$层到第$L$层的输出关系可以递归表示为：

$${\mathbf{x}}_L={\mathbf{x}}_l+\sum _{i=l}^{L-1}\mathcal{F}({\mathbf{x}}_i,{\mathbf{W}}_i)$$

现在，考虑损失函数$\mathcal{L}$相对于 ${\mathbf{x}}_l$的梯度：

$$\frac{\partial \mathcal{L}}{\partial {\mathbf{x}}_l}=\frac{\partial \mathcal{L}}{\partial {\mathbf{x}}_L}\cdot \frac{\partial {\mathbf{x}}_L}{\partial {\mathbf{x}}_l}=\frac{\partial \mathcal{L}}{\partial {\mathbf{x}}_L}\left(1+\frac{\partial }{\partial {\mathbf{x}}_l}\sum _{i=l}^{L-1}\mathcal{F}({\mathbf{x}}_i,{\mathbf{W}}_i)\right)$$

这里的 $1$来自捷径连接，确保即使残差部分的梯度趋近于零，梯度也能通过捷径直接传播。这避免了梯度完全消失，因为总梯度至少包含一个恒等项。

进一步地，残差部分的梯度项可以展开为链式规则的乘积，但捷径的存在提供了额外的路径，使得整体梯度更稳定。

图1：残差连接的梯度传播路径示意图

在ResNet中的应用

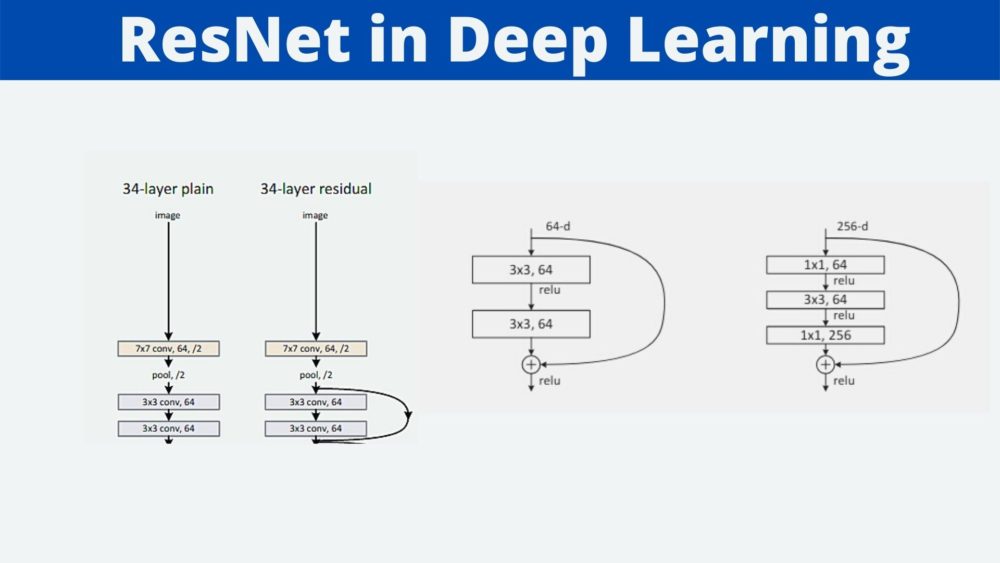

残差连接最著名的应用是ResNet（Residual Network）架构，由He et al. 在2015年提出。ResNet通过堆叠多个残差块构建了深度达数百层的网络，并在ImageNet分类任务中表现出色。

一个典型的ResNet块包括两个或三个卷积层，中间插入批归一化（Batch Normalization）和ReLU激活。

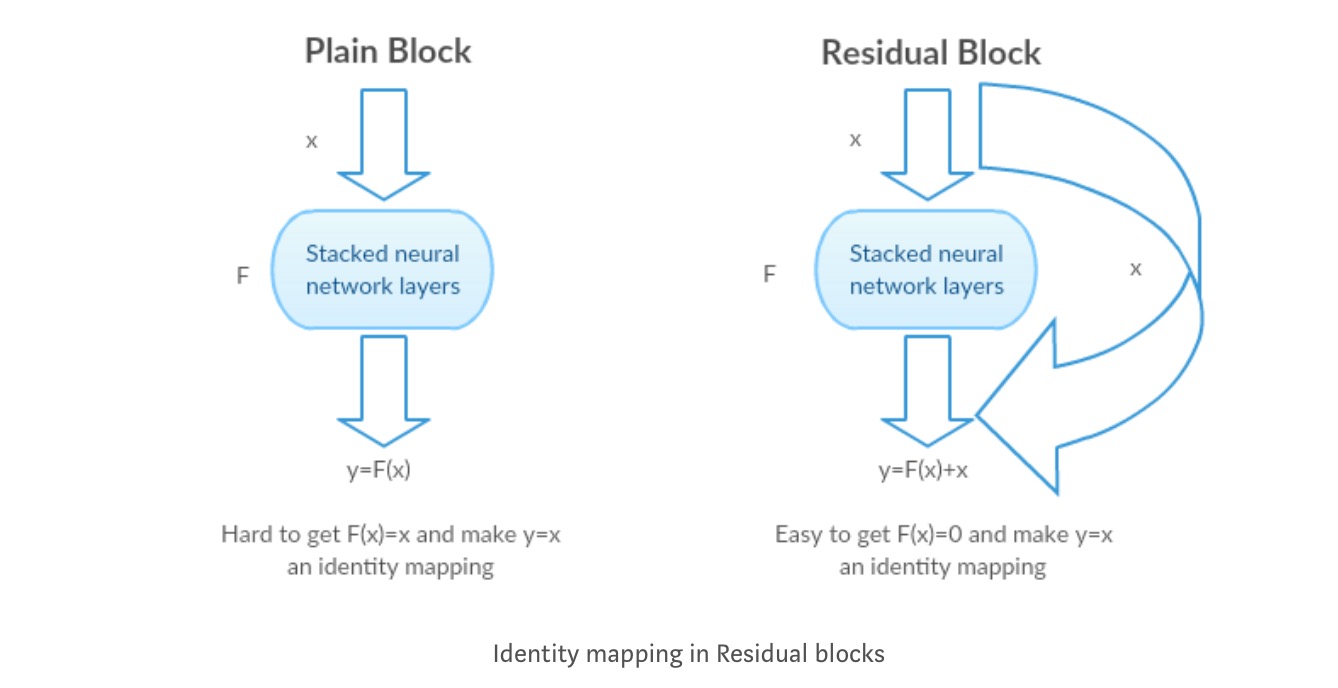

图2：ResNet基本构建块对比

在实践中，残差连接不仅用于卷积网络，还扩展到Transformer模型中的层归一化和残差路径，帮助训练更深的序列模型。

结论

残差连接通过修改网络的映射形式和梯度传播路径，显著提升了深度网络的训练效率和性能。它已成为现代深度学习架构的基础组件，并在各种任务中得到验证。理解其原理有助于设计更有效的模型。
