I2C的实例位于：
STM32Cube_FW_U3_V1.2.0\Projects\NUCLEO-U385RG-Q\Examples\I2C
其中I2C_TwoBoards_MultiMasterIT_Master，I2C_TwoBoards_MultiMasterIT_Slave可以实现一对开发板进行I2C发送接收演示。
如果没有2个STM32U385RG开发板，可以用其他的STM32开发板代替，其他开发板也有这个2个示例，可以和STM32U385RG进行I2C通讯。

我将STM32U385RG做Slave,STM32H533RE做Master发现可以很容易实现两者的I2C通信实验。


于是想如果用CH347做Master，是否也可以和做为Slave的STM32U385RG进行I2C通信呢？

一、尝试HAL_I2C_Slave_Receive_IT失败了
然后发现竟然不行，也许是认知有限吧。

在I2C_TwoBoards_MultiMasterIT_Slave中采用的HAL_I2C_Slave_Receive_IT做为接收函数。
HAL_I2C_Slave_Receive_IT 设计用于简单的单次传输（主机发送数据后结束通信）。可能 CH347 的通信协议中包含了重复起始条件（Repeated Start）或连续传输（如先写后读），此函数无法自动处理，导致 Slave 无响应。

试了很多次，没有成功，还是放弃了。

二、使用HAL_I2C_Master_Seq_Receive_IT成功了
后来看了I2C_TwoBoards_RestartComIT这个示例，这个例子使用HAL_I2C_Master_Seq_Receive_IT做为接收函数，经过尝试发现可以实现和CH347通信。

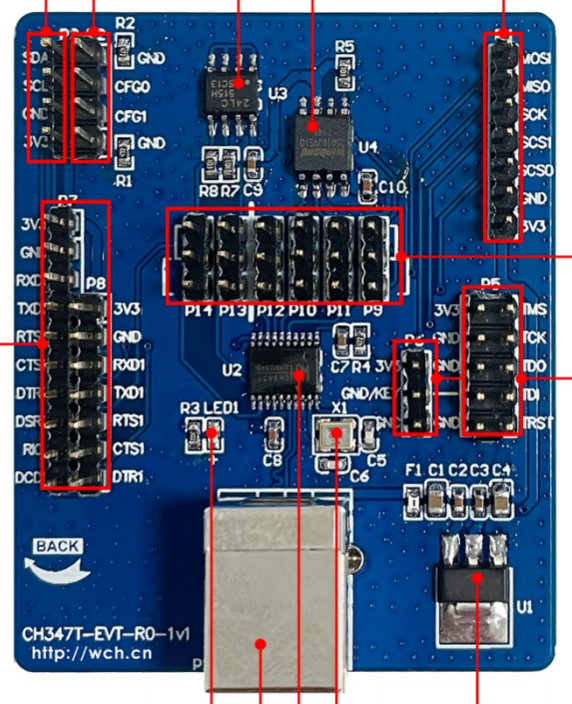

1、CH347简介
CH347 是南京沁恒微电子（WCH）推出的一款高速USB总线转接芯片，支持 USB 转多协议串行接口，包括：
USB 转 I2C（主/从模式）、USB 转 SPI（主模式）、USB 转 异步串口（UART）、GPIO 控制
其中，
I2C 支持        - 主模式（Master）- 速率：标准模式（100kHz）、快速模式（400kHz）、高速模式（1MHz）


从已知的资料上看CH347支持I2C Master模式，所以STM32U385RG只能做为Slave




2、STM32U385RG软件部分

1）I2C初始化
速率:100khz

复制






  1. hi2c2.Instance = I2C2;
    2.

  2.   hi2c2.Init.Timing = 0x0070123C;
    3.

  3.   hi2c2.Init.OwnAddress1 = I2C_ADDRESS;
    4.

  4.   hi2c2.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    5.

  5.   hi2c2.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    6.

  6.   hi2c2.Init.OwnAddress2 = 0;
    7.

  7.   hi2c2.Init.OwnAddress2Masks = I2C_OA2_NOMASK;
    8.

  8.   hi2c2.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    9.

  9.   hi2c2.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    10.

  10.   if (HAL_I2C_Init(&hi2c2) != HAL_OK)
    11.

  11.   {
    12.

  12.     Error_Handler();
    13.

  13.   }
    14.









2）启用监听模式





  复制









  1. int main(void)
    2.

  2. {
    3.

  3. ...
    4.

  4. if(HAL_I2C_EnableListen_IT(&hi2c2) != HAL_OK)
    5.

  5.     {
    6.

  6.         Error_Handler();
    7.

  7.     }
    8.

  8. while(1)
    9.

  9. {
    10.

  10. }
    11.









3）地址匹配回调





  复制









  1. void HAL_I2C_AddrCallback(I2C_HandleTypeDef *hi2c, uint8_t TransferDirection, uint16_t AddrMatchCode)
    2.

  2. {
    3.

  3.         HAL_I2C_Slave_Seq_Receive_IT(&hi2c2, aRxBuffer, 10, I2C_FIRST_FRAME);
    4.

  4. }
    5.









4）接收完成回调





  复制









  1. void HAL_I2C_SlaveRxCpltCallback(I2C_HandleTypeDef *I2cHandle)
    2.

  2. {
    3.

  3.

  4.         printf("Received data: [%s]\r\n", aRxBuffer);
    5.

  5.
    6.

  6.         if (hi2c2.State != HAL_I2C_STATE_READY) {
    7.

  7.         HAL_I2C_DeInit(&hi2c2);
    8.

  8.         HAL_I2C_Init(&hi2c2);
    9.

  9.     }
    10.

  10.         HAL_I2C_EnableListen_IT(&hi2c2);
    11.

  11. }
    12.







在 RxCpltCallback 中强制复位 I2C，并重启监听模式

3、ch347 I2C Master发送部分







  复制









  1. #! /usr/bin/env python
    2.

  2. #coding=utf-8
    3.

  3. import os
    4.

  4. import time
    5.

  5. from ctypes import *
    6.

  6.

  7. class USBI2C():
    8.

  8.     ch347 = windll.LoadLibrary("./CH347DLLA64.dll")
    9.

  9.     def __init__(self, usb_dev = 0, i2c_dev = 0x30):
    10.

  10.         self.usb_id   = usb_dev
    11.

  11.         self.dev_addr = i2c_dev
    12.

  12.         USBI2C.ch347.CH347I2C_Set(self.usb_id,4)
    13.

  13.         if USBI2C.ch347.CH347OpenDevice(self.usb_id) != -1:
    14.

  14.             USBI2C.ch347.CH347CloseDevice(self.usb_id)
    15.

  15.         else:
    16.

  16.             print("USB CH347 Open Failed!")
    17.

  17.
    18.

  18.

  19.     def read(self):
    20.

  20.         if USBI2C.ch347.CH347OpenDevice(self.usb_id) != -1:
    21.

  21.
    22.

  22.             rec  = (c_byte * 1)()
    23.

  23.             ibuf = (c_byte * 9)()
    24.

  24.             rec[0] = self.dev_addr
    25.

  25.
    26.

  26.             USBI2C.ch347.CH347StreamI2C(self.usb_id, 1, rec, 9, ibuf)
    27.

  27.             USBI2C.ch347.CH347CloseDevice(self.usb_id)
    28.

  28.
    29.

  29.             return ibuf
    30.

  30.         else:
    31.

  31.             print("USB CH347 Open Failed!")
    32.

  32.             return 0
    33.

  33.

  34.     def write(self,cmd,size):
    35.

  35.         if USBI2C.ch347.CH347OpenDevice(self.usb_id) != -1:
    36.

  36.             tcmd = (c_byte * (size + 1))()
    37.

  37.             ibuf = (c_byte * 1)()
    38.

  38.             tcmd[0] = self.dev_addr
    39.

  39.             for i in range (size):
    40.

  40.                 tcmd[i+1] = cmd[i] & 0xff
    41.

  41.                 print(tcmd[i+1])
    42.

  42.
    43.

  43.             USBI2C.ch347.CH347StreamI2C(self.usb_id,11,tcmd,1,ibuf)
    44.

  44.             USBI2C.ch347.CH347CloseDevice(self.usb_id)
    45.

  45.         else:
    46.

  46.             print("USB CH347 Open Failed!")
    47.

  47.

  48. if __name__ == "__main__":
    49.

  49.     cmd = (c_byte * 10)(0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39)
    50.

  50.     size = sizeof(cmd)
    51.

  51.     q = USBI2C()
    52.

  52.     while True:
    53.

  53.         q.write(cmd,size)
    54.

  54.

  55.         time.sleep(1) #1s
    56.







也可以利用沁恒提供的上位机








三、运行效果

1、使用PYTHON脚本

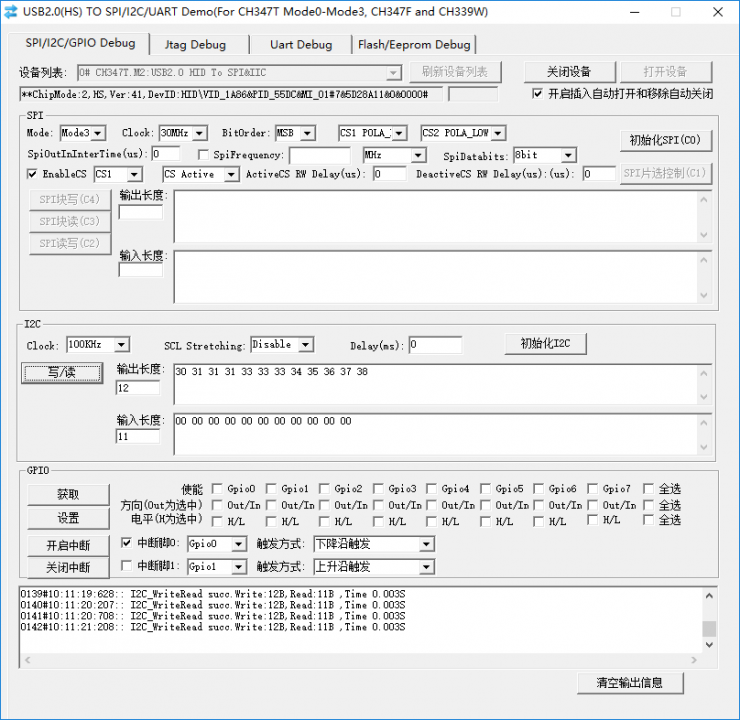

2、使用CH347上位机

































。

   ---------------------

   作者：sujingliang

   链接：https://bbs.21ic.com/icview-3471916-1-1.html

   来源：21ic.com

   此文章已获得原创/原创奖标签，著作权归21ic所有，任何人未经允许禁止转载。
