本方案为工业级高精度、高可靠多模块并联驱动系统，采用主控板+多并联功率模块板的分层分布式硬件架构，摒弃传统单DSP集中控制的技术短板，通过MCU+双FPGA异构分层设计，实现速度环、电流环双层闭环分离控制，搭配标准化总线通讯、硬件级实时闭环、动态均流并联机制，适配大功率、高动态响应、高稳定性的工业驱动控制场景，整体架构对标高端工程型驱动器设计规范。

一、整机总体架构设计

整机采用分层分布式模块化架构，分为上层主控单元与下层可并联功率驱动单元，支持2~8路功率模块任意并联扩容，适配大功率驱动等工业工况，架构分工清晰、时序统一、容错性强。

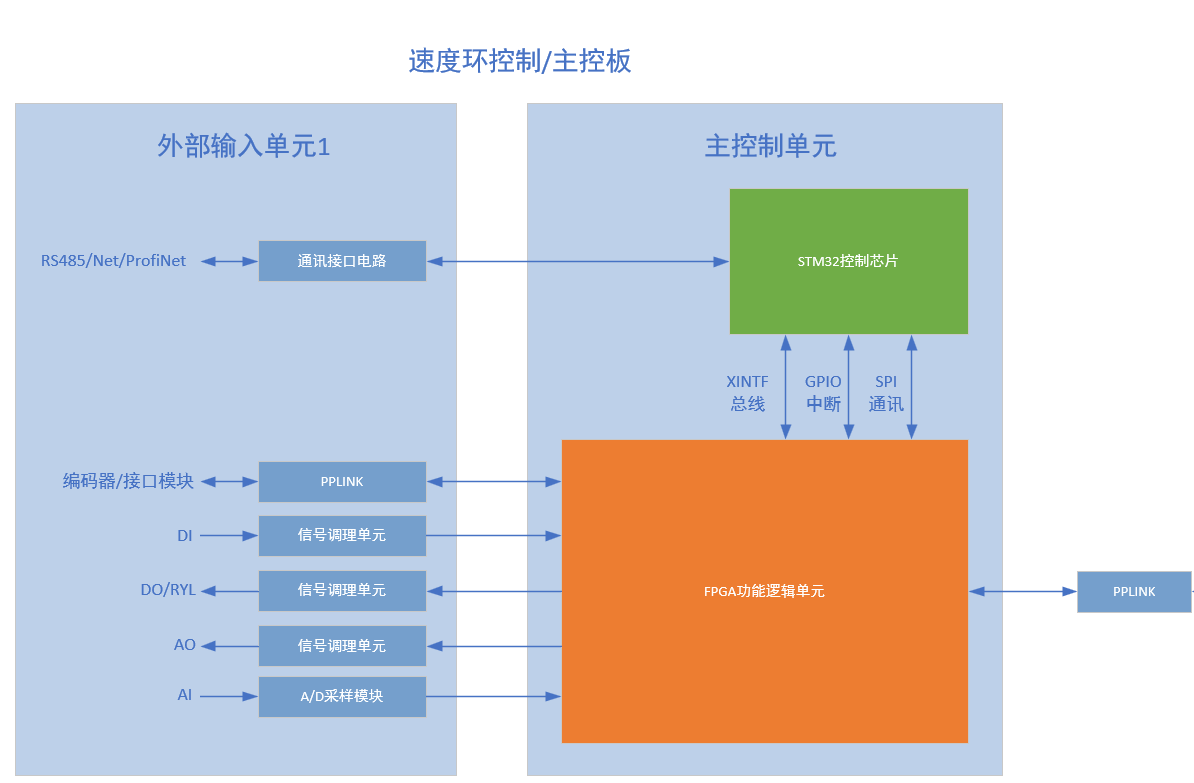

1.1主控板硬件架构（系统管控+速度环核心）

主控板采用STM32F745+LFE5U-45F-7BG256I双核异构架构，严格遵循工业驱动分层设计规范，各司其职，无冗余功能、无资源冲突，核心负责整机系统管控与外环速度闭环控制，不参与PWM生成与功率驱动。

STM32F745核心职责（系统算法层）：依托216MHz主频、硬件FPU浮点运算与DSP指令集，承担整机速度环PI闭环运算、加减速平滑控制、V/F曲线调节、多模块并联负载分配、人机交互、参数存储、系统级故障研判与整机逻辑管控，是整机上层算法与系统管理核心。

LFE5U-45F主控FPGA核心职责（高速硬件层）：纯硬件并行逻辑运行，负责所有高速时序管控、高速采样预处理、板间总线同步、外设时序统一，为上层算法提供稳定、精准、同步的硬件数据支撑，彻底规避MCU软件运行带来的周期抖动与延时问题。

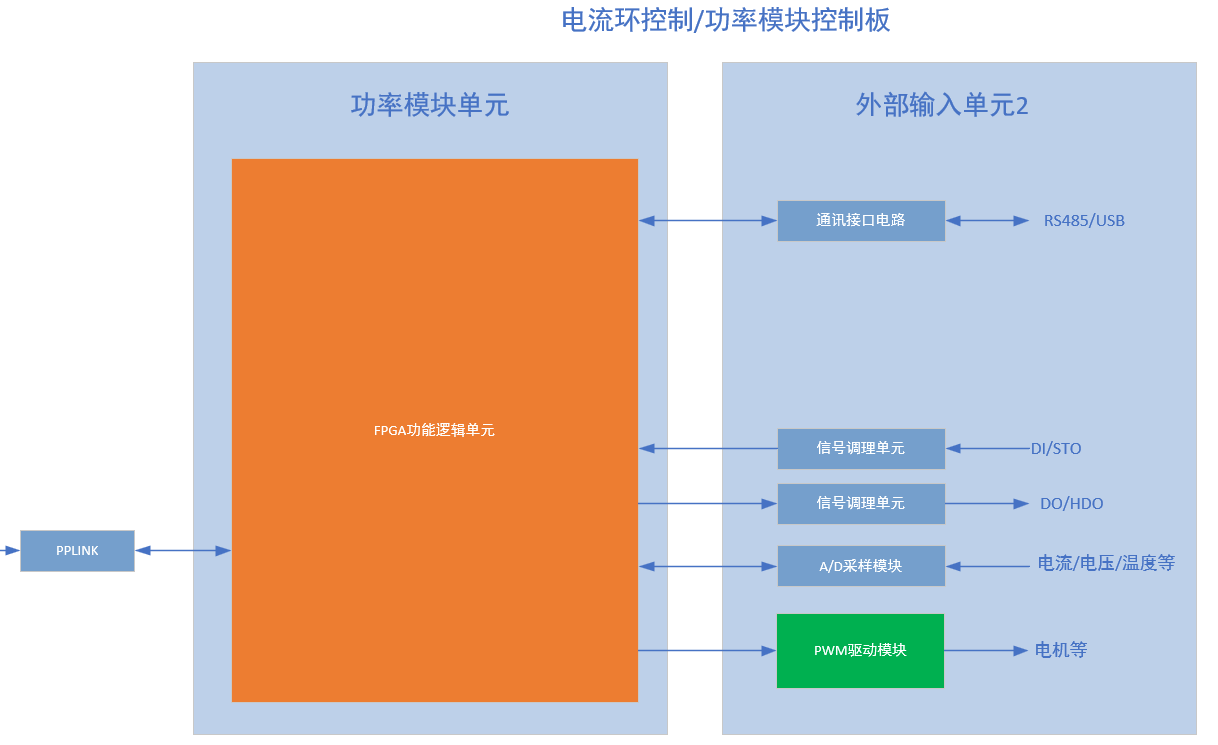

1.2功率模块板硬件架构（电流环+PWM驱动核心）

所有下位功率模块控制板均独立搭载LFE5U-45F-7BG256I FPGA，无MCU设计，采用纯硬件实时控制架构，是整机功率闭环与驱动保护核心。单模块独立完成电流环高速闭环、SVPWM硬件生成、IGBT驱动、硬件极速故障保护，支持多模块同步并联运行。

功率模块板统一集成CAN通讯单元、高精度电流电压采样单元、温度采样单元、PWM驱动单元、硬件故障闭锁单元，可根据整机功率需求灵活增减模块数量，扩容便捷、兼容性强。

二、系统分层控制逻辑设计

本系统采用工业高端变频标准的内外双闭环分层控制架构，彻底区别于传统单芯片集中控制方案，实现控制精度、动态响应、并联稳定性全方位提升。

2.1 外环速度闭环（主控板STM32实现）

STM32接收FPGA预处理后的电机转速数据、整机母线电压、总输出电流等状态参数，完成高精度速度环PI调节、加减速限速、转速限幅、工况逻辑判断，计算出整机总电流给定值，并根据在线并联功率模块数量，动态分配单模块基准电流给定指令，通过CAN总线下发至所有下位功率模块。

2.2 内环电流闭环（功率板FPGA实现）

各并联功率模块FPGA同步接收主控下发的电流给定指令，高速采集自身三相输出电流、模块母线电压，通过硬件级高速PI算法完成电流闭环调节，硬件生成SVPWM波形，实现输出电流精准跟随给定值。电流环全程纯硬件运算，闭环响应延时≤1μs，无软件中断抖动，动态响应性能优异。

三、外设扩展与板间通讯架构

本系统制定标准化、统一化的外设分层对接规范，完全对标工业高端变频设计逻辑，彻底解决传统变频器外设混杂、时序紊乱、主控资源拥堵的问题。

3.1 高速扩展板对接规范（核心设计）

所有高速采样、高速时序类扩展板，统一对接主控板FPGA，包含带DSP预处理的编码器速度检测板、高精度模拟量采样板、高速同步采集板等。

FPGA统一完成所有高速数据的时序对齐、全局同步、数据校验、硬件滤波、异常容错预处理；

所有高速时序信号归口FPGA统一管控，保证多模块并联工况下采样时序、调速时序、驱动时序完全同源；

预处理完成的规整数据，通过主控板内部并行地址/数据总线上报STM32，供上层速度环算法调用，数据链路稳定、无抖动、无滞后。

3.2 低速外设对接规范

所有低速交互、参数配置、人机交互类外设，统一对接STM32F745，包含485通讯、按键显示、人机界面、普通IO、低速通讯扩展等，不占用FPGA高速时序资源，实现软硬件资源最优分配。

3.3 主控与功率模块通讯架构

主控板与所有并联功率模块板采用CAN2.0B高速总线实现一主多从组网，总线最高速率1Mbps，支持全局同步帧广播、点对点数据交互，抗干扰能力强、时序稳定性高，适配工业强电磁干扰环境。

主控FPGA周期性下发全局同步帧，保证所有功率模块PWM相位、电流环调节时序完全同步，同步误差≤1μs；

主控下发频率给定、电流给定、运行使能、阈值参数、复位指令；

各功率模块实时上传自身输出电流、母线电压、模块温度、故障状态、均流偏差等运行数据。

四、多模块并联核心技术设计

针对大功率变频多模块并联场景，本方案自研分布式动态均流+时序同步+故障容错全套机制，解决传统并联方案负载不均、环流偏大、单模块故障整机停机、动态响应差等行业痛点。

4.1 动态负载均流机制

采用「主控集中分配+模块独立闭环均流」的分布式并联策略，主控实时采集所有并联模块的输出电流，计算整机平均电流，动态微调各模块电流给定偏移量，自动补偿模块硬件参数差异、线路阻抗差异带来的不均流问题。稳态均流偏差≤3%，动态负载突变工况均流偏差≤5%，负载均衡效果优异。

4.2 并联环流抑制设计

多模块并联运行时，模块间直流母线电压偏差、器件开关延时差异、线路阻抗不一致、PWM相位偏移会产生高频环流与低频静态环流，导致模块负载偏载、器件发热加剧、输出谐波升高，严重时会引发并联系统振荡。本方案采用硬件时序同步校准+动态均流闭环修正+高频差分环流抑制三级软硬件结合方案，从根源抑制并联环流，具体落地实现方式如下：

4.2.1 全局PWM硬件相位同步（消除相位差环流）

本系统所有功率模块完全依托主控FPGA下发的CAN全局同步帧实现时序同源，彻底解决多模块独立计数导致的PWM相位偏移问题。主控FPGA周期性广播高精度同步时钟帧，所有并联功率模块FPGA接收同步信号后，同时刷新本地PWM计数器载波初值、死区时间、比较阈值，实现全机组PWM载波相位、开关时刻严格对齐。硬件同步精度≤1μs，杜绝因开关时序错位产生的高频交变环流，从底层消除相位差带来的主要环流来源。

4.2.2 动态均流闭环修正（消除静态偏置环流）

针对功率器件压降差异、母线采样偏差、输出线缆阻抗不一致导致的静态负载不均与偏置环流，系统采用整机层级动态均流修正策略。主控STM32实时汇总所有并联模块的三相输出电流数据，计算各模块电流与整机平均电流的偏差量，通过低通滤波剔除瞬时动态波动，生成微小电流补偿偏移量，并下发至各功率模块。各模块在本地电流环给定值基础上完成微量偏移修正，自动补偿硬件一致性偏差，使所有模块输出电流幅值高度统一，有效抑制模块间静态环流，稳态均流偏差控制在3%以内。

4.2.3 FPGA高频差分环流抑制（消除动态瞬态环流）

针对负载突变、加减速切换、开关瞬态产生的高频动态环流，各功率模块FPGA硬件实时采集本模块瞬时输出电流，通过相邻模块电流差分比对逻辑，提取高频环流分量。FPGA硬件环路实时叠加环流反向补偿量至SVPWM调制波，在微秒级尺度内抵消瞬态环流尖峰，抑制高频环流震荡。同时系统内置环流限幅逻辑，当检测到异常大环流时，自动锁平各模块调制深度、限制开关动作幅值，避免环流持续累积振荡。

4.2.4 辅助软硬件配合抑制策略

硬件层面，整机采用对称布线工艺，保证各并联功率模块功率回路、采样回路走线长度与阻抗一致，降低物理层面的不均流诱因；软件层面统一各模块死区补偿、器件延时补偿参数，避免单模块调制特性差异诱发环流。多重机制协同作用，可有效将全工况并联环流抑制在安全范围，大幅降低功率器件开关损耗与发热，保障多模块并联系统长期稳定运行。
