我们需要实现一个延时，是这样实现的：

// STM32F103C8T6(72MHz) 专用毫秒级延时函数 // 实测：1ms误差±0.02ms，1000ms误差±15ms，满足外设控制需求 void delay_ms(uint32_t ms) { volatile uint32_t i, j; // 72MHz主频精准校准值，一行修改完成适配，核心逻辑不变 uint32_t calibrate = 8000; // 该值严格对应72MHz下约1ms延时 for(j = 0; j < ms; j++) { for(i = 0; i < calibrate; i++) { // volatile变量保证空循环不被编译器优化，延时有效 ; } } }

calibrate = 8000 是通过实验得到的近似值，并非准确值。如果使用这个延时函数，做一些精准延时的功能，是会有问题的。在STM32 裸机开发中（非操作系统），我们可以使用SysTick定时器，实现精准延时的需求，例如实现毫秒级、微秒级的延时。

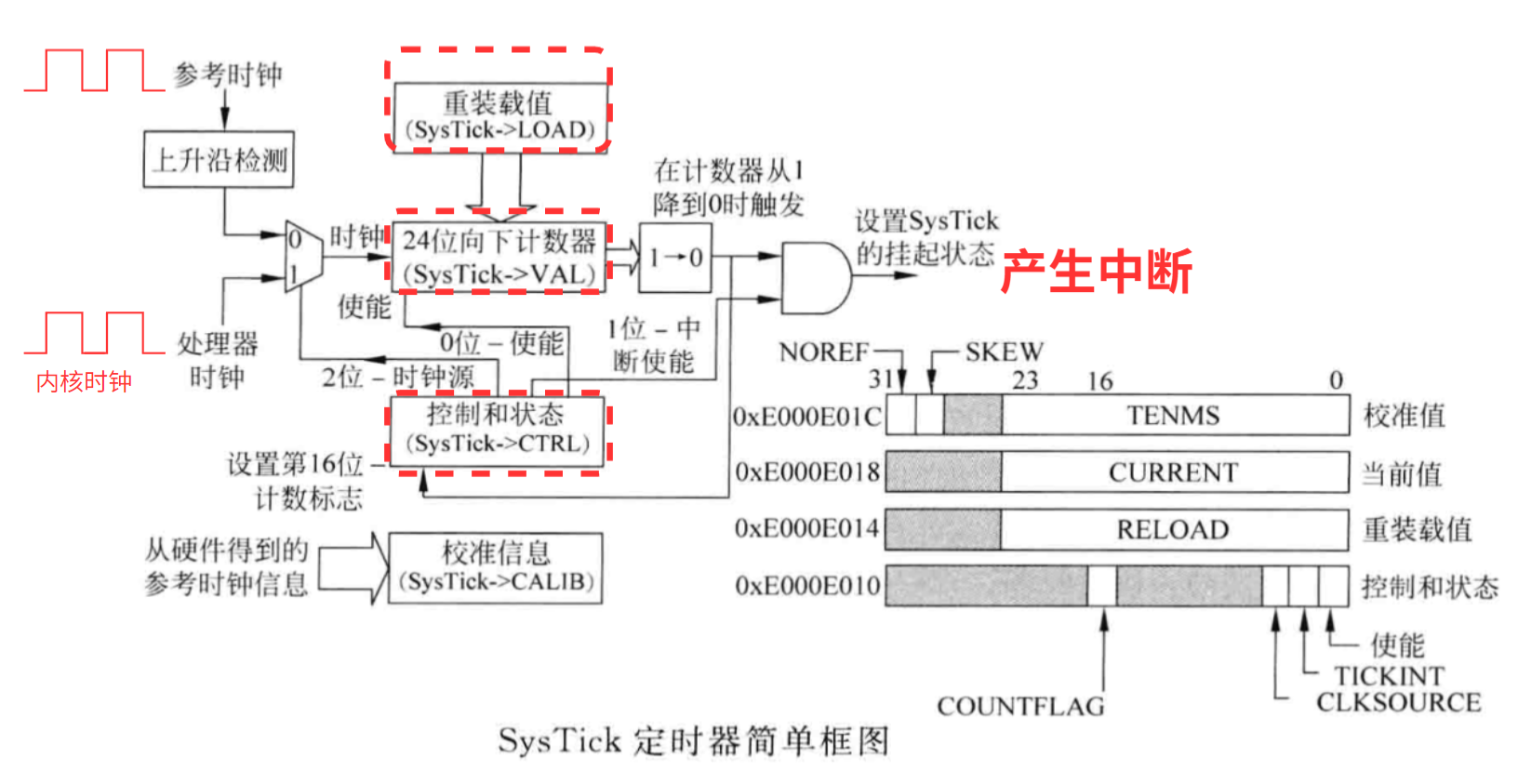

SysTick定时器，又名系统定时器、滴答定时器，是属于Cortex-M3内核中的一个外设，内嵌在NVIC中。系统定时器是一个24bit的向下递减的计数器。SysTick定时器的应用

1. 操作系统定时器：在RTOS（实时操作系统）中，SysTick定时器常被用作系统定时器，用于实现任务调度和定时器管理。
2. 软件定时器：在没有RTOS的情况下，也可以利用SysTick定时器实现简单的软件定时功能。
3. 周期性任务：可以用来定期执行一些周期性的任务，如采样ADC、刷新LCD显示等。

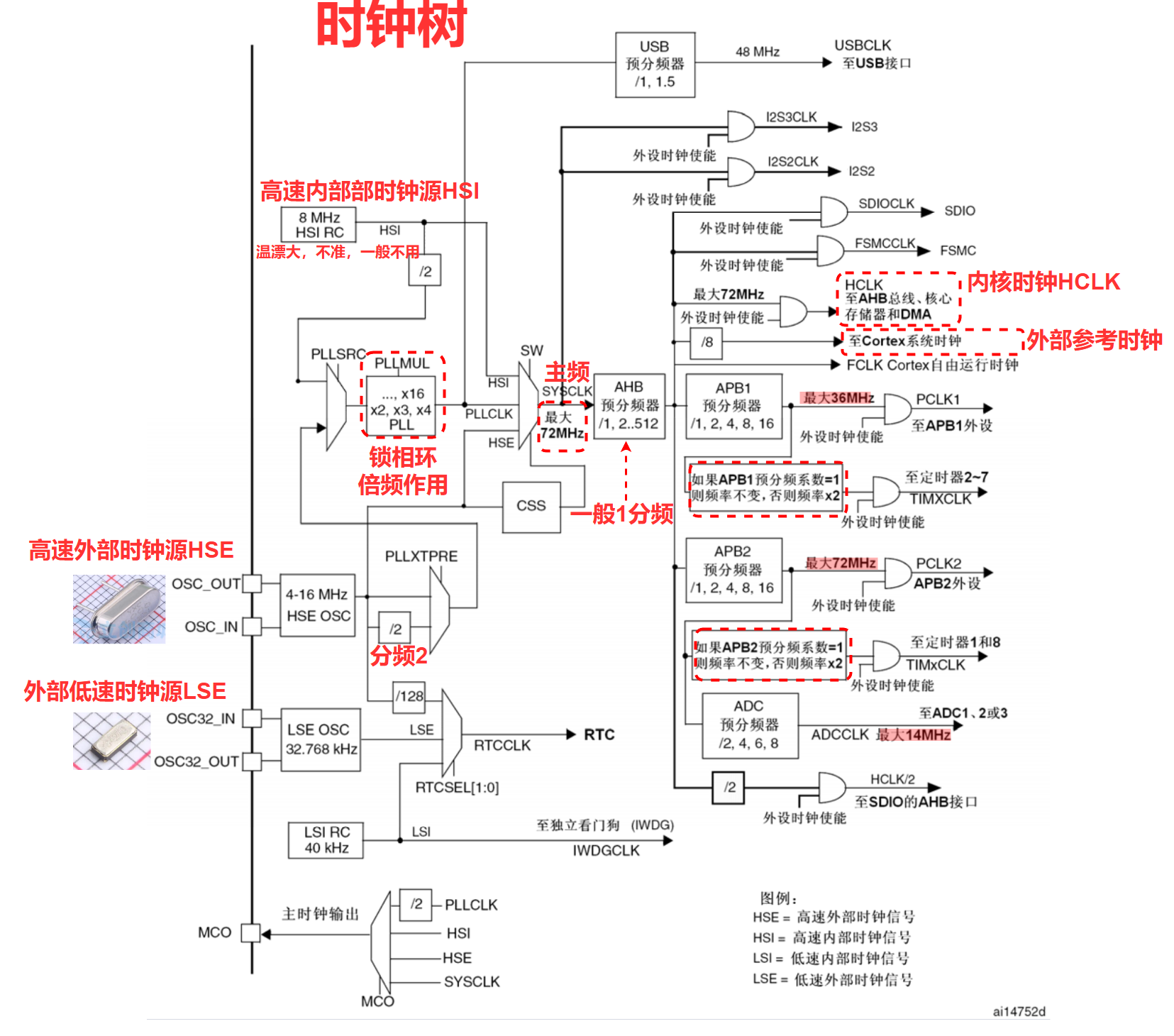

SysTick定时器有两种时钟来源可选择：内核时钟、外部参考时钟。内核时钟频率为 HCLK，外部参考时钟频率为 HCLK / 8。

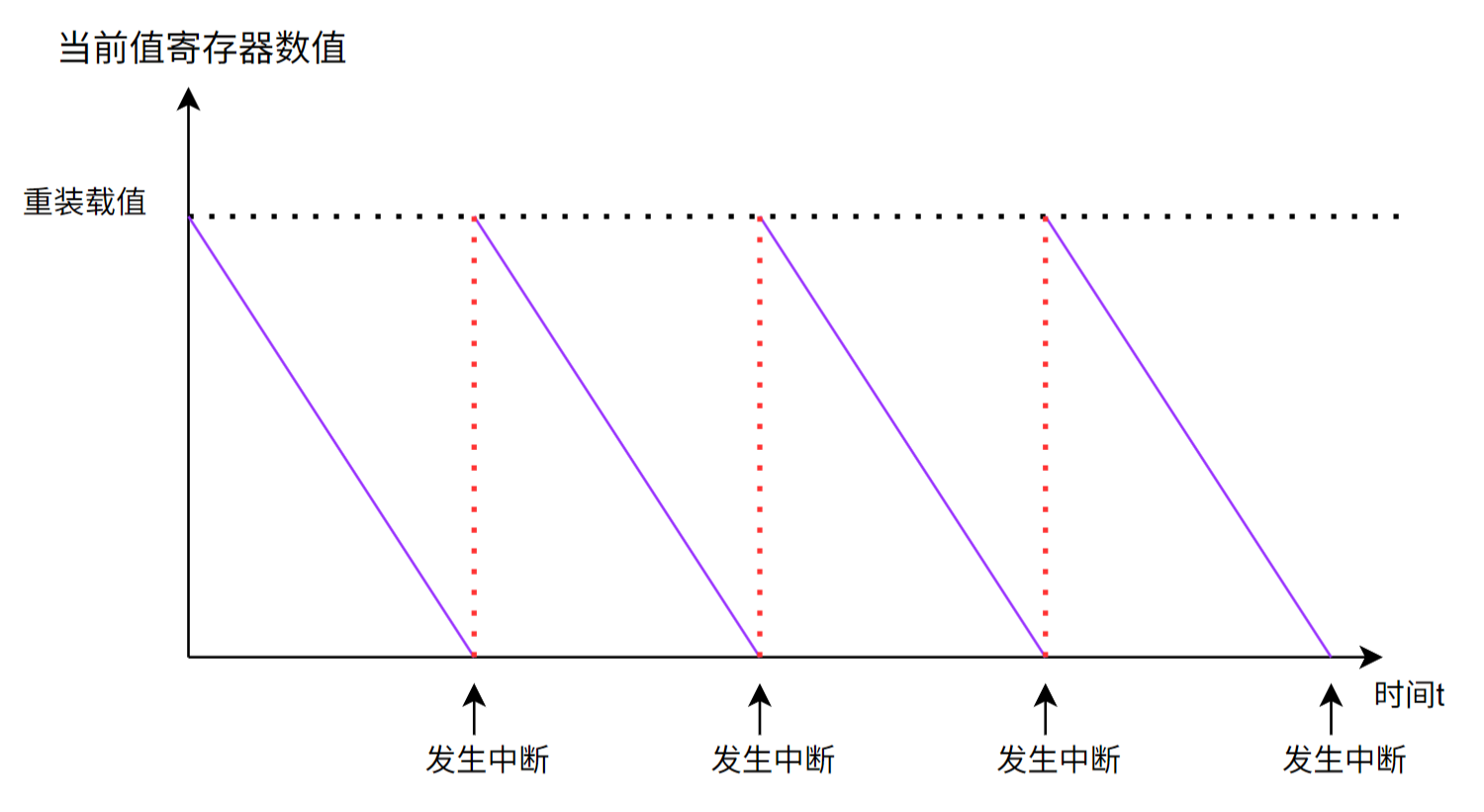

SysTick是一个24位递减计数器，当前值寄存器从预设的初始值开始，每个时钟周期自动减1，当计数达到0时产生中断并自动重新加载初始值，如此循环往复。

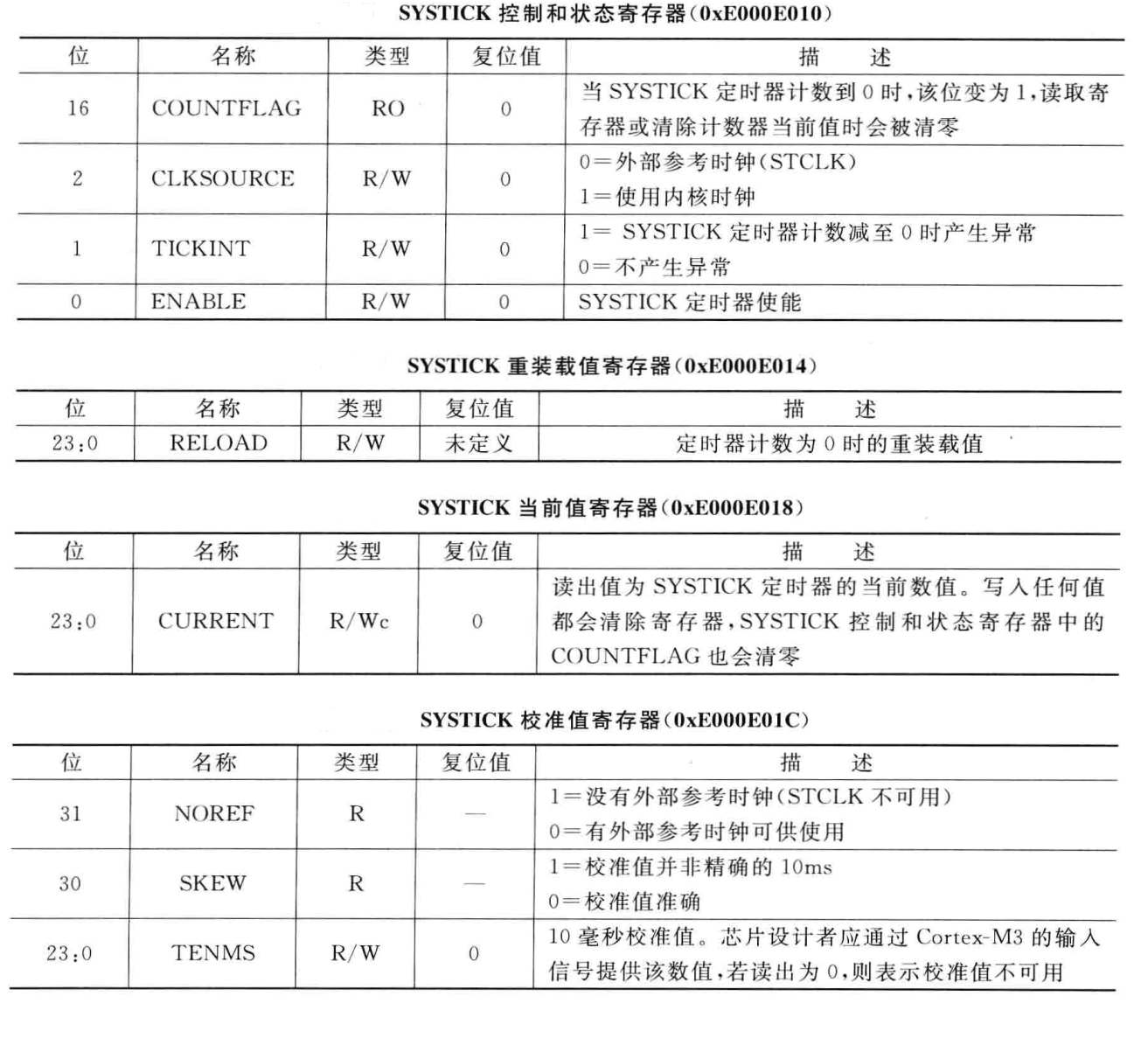

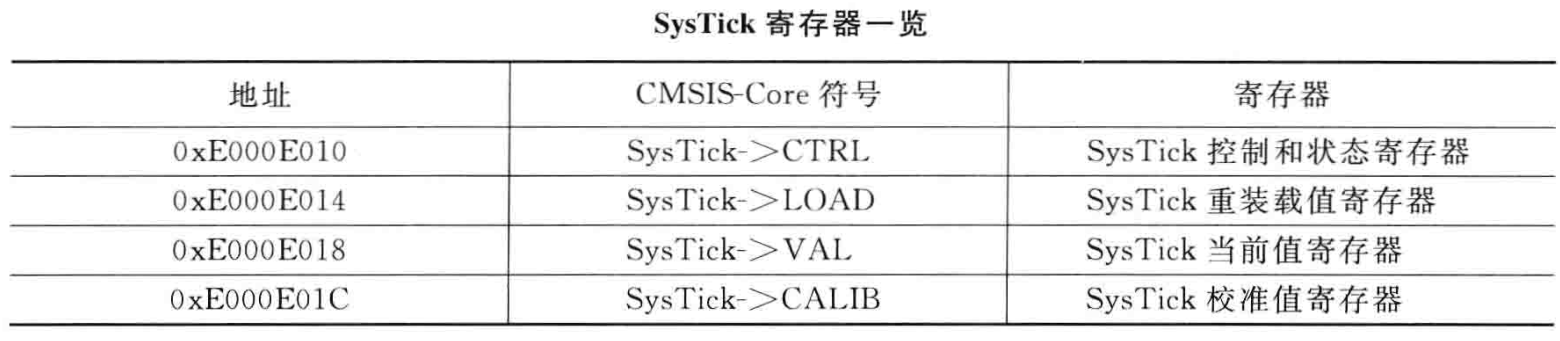

通过LOAD寄存器设置重装载值（预设的初始值）。

发生中断间隔时间 = 一个脉冲时间 * (重装载值 + 1)

注意：一个脉冲周期时间 = 1 / 频率

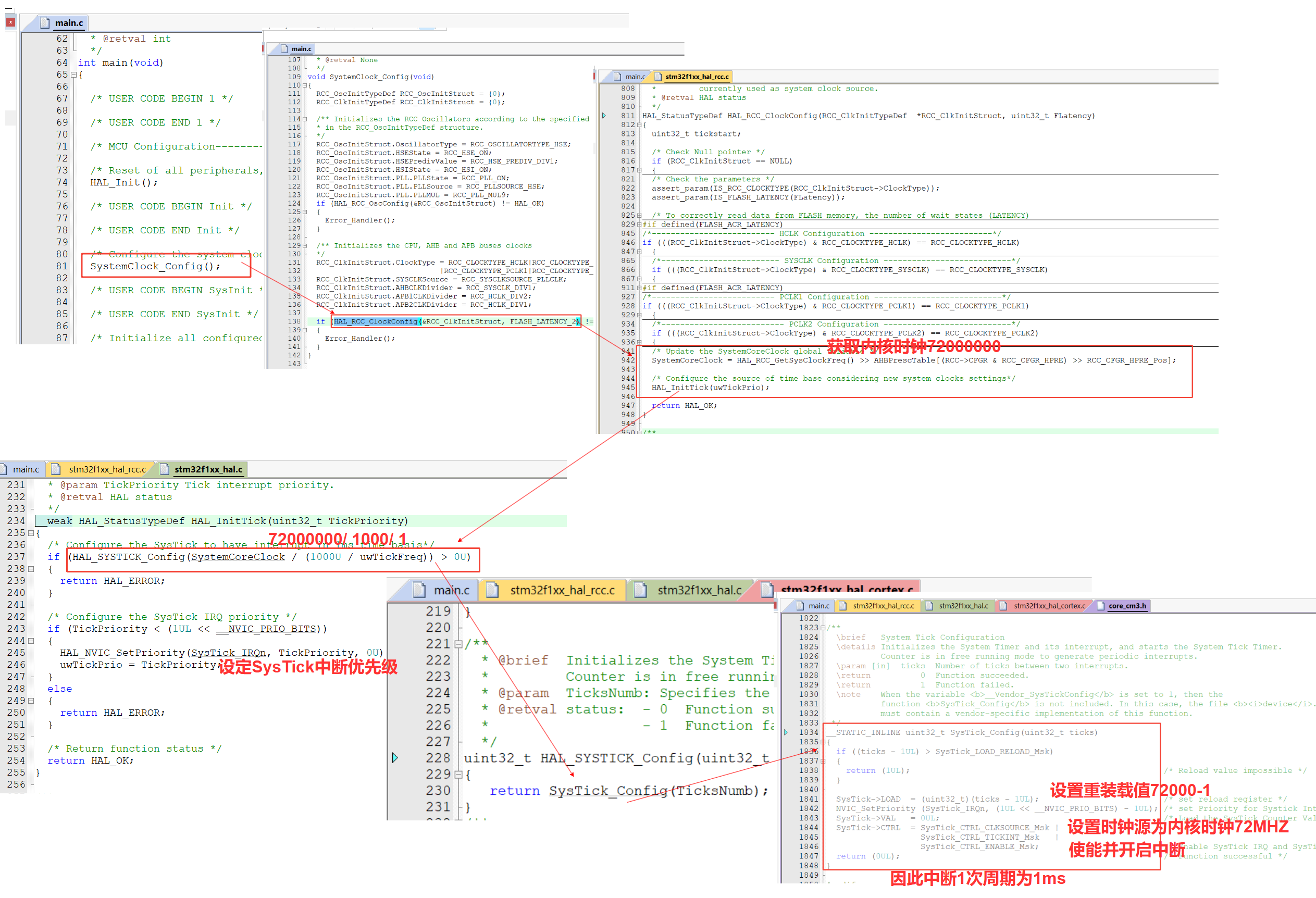

根据公式，使用内核时钟 72MHz ，期待每间隔 1ms，发生一次中断：

重装载值 = 1ms * 72MHz - 1 = 72000 - 1 = 71999

注意：重装载的值不能超过 24bit 存储的范围，即不能超过16777215。

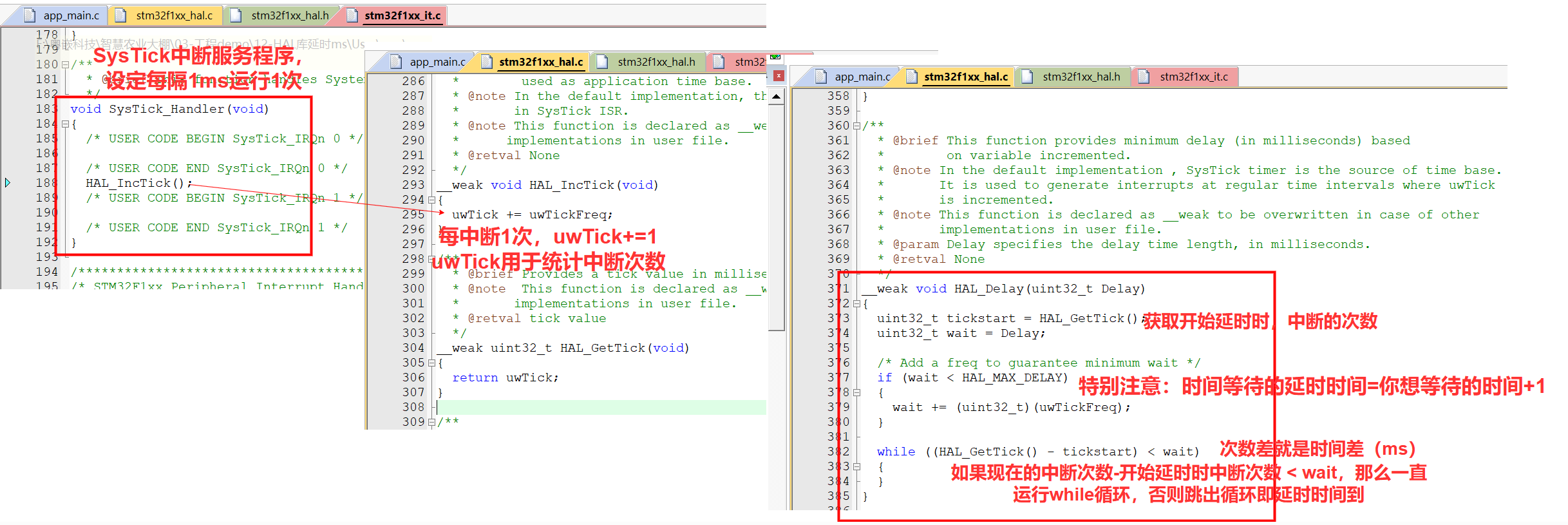

利用上述定时原理，STM32CubeMX默认生成了 延时 ms 级别精度 的函数 HAL_Delay()，使用示例如下：

// 替代main函数中的while循环 void app_main(void) { while (1) { HAL_Delay(1000); // 延时1000ms HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin); } }

接下来我们分析其实现的代码：

void delay_us(uint32_t us) { uint32_t save_LOAD; // 备份原SysTick->LOAD值 uint32_t target_ticks;// 目标us对应的SysTick重载值 // 1. 备份原始LOAD值（核心！延时结束必须恢复，否则HAL_Delay无法使用） save_LOAD = SysTick->LOAD; // 2. 计算目标us对应的重载值：SystemCoreClock(Hz) → 当前内核时钟的主频位72MHz，对应1us计数为72个脉冲 target_ticks = (1UL * SystemCoreClock / 1000000) * us; // 3.关闭SysTick中断，CTRL寄存器的bit1清零 SysTick->CTRL &=~0x02; // 4. 配置SysTick为「目标us计数模式」，启动计数 SysTick->LOAD=target_ticks - 1; // 重载值=计数值-1,(999->0总共是1000个计数) SysTick->VAL=0UL; // 计数器清零，同时也会同步清空 SysTick->CTRL的COUNTFLAG标志位，立刻开始计数 // 5. 硬件等待：直到计数完成（COUNTFLAG置1） while ((SysTick->CTRL&(1<<16))==0); // 6. 完全复原：恢复原始LOAD值，保证SysTick原理周期1ms不变 SysTick->LOAD=save_LOAD; SysTick->VAL=0; // 7. 恢复SysTick中断（否则HAL_Delay无法使用） SysTick->CTRL|=0x02; }

注意：重载值最大值为16777215，即该函数最大延时约233毫秒（内核时钟72MHz）。强烈建议延时 ms 时，用 HAL_Delay() 函数。
