STM32CubeMX

• STM32CubeMX 是 ST 官方推出的 STM32 芯片配置工具，核心作用是图形化配置芯片参数、自动生成初始化代码，覆盖从芯片选型到工程导出的全流程，无需手动编写底层 HAL/LL 库代码，大幅降低 STM32 开发门槛。

功能模块	作用	关键细节
芯片选型	筛选/选择目标 STM32 型号	支持按系列（F1/F4/L4/H7）、封装、外设、主频筛选
引脚配置	可视化分配引脚、配置复用功能	自动检测引脚冲突（红色标记），支持拖拽式配置
外设配置	配置 UART/CAN/I2C/SPI/DMA 等外设	支持 HAL/LL 库切换，配置中断、模式、参数
时钟树配置	图形化设置时钟源（HSE/HSI/LSE/LSI）、分频系数	自动校验时钟参数合法性，避免超频/参数错误
电源管理	配置低功耗模式（STOP/STANDBY）、电压调节器	适配不同供电模式，优化功耗
工程生成	导出至多种开发环境	支持 STM32CubeIDE、MDK-ARM、IAR、Makefile 等
固件管理	下载/管理 STM32Cube FW 固件包	绑定工程与固件版本，支持版本迁移

使用流程

环境准备

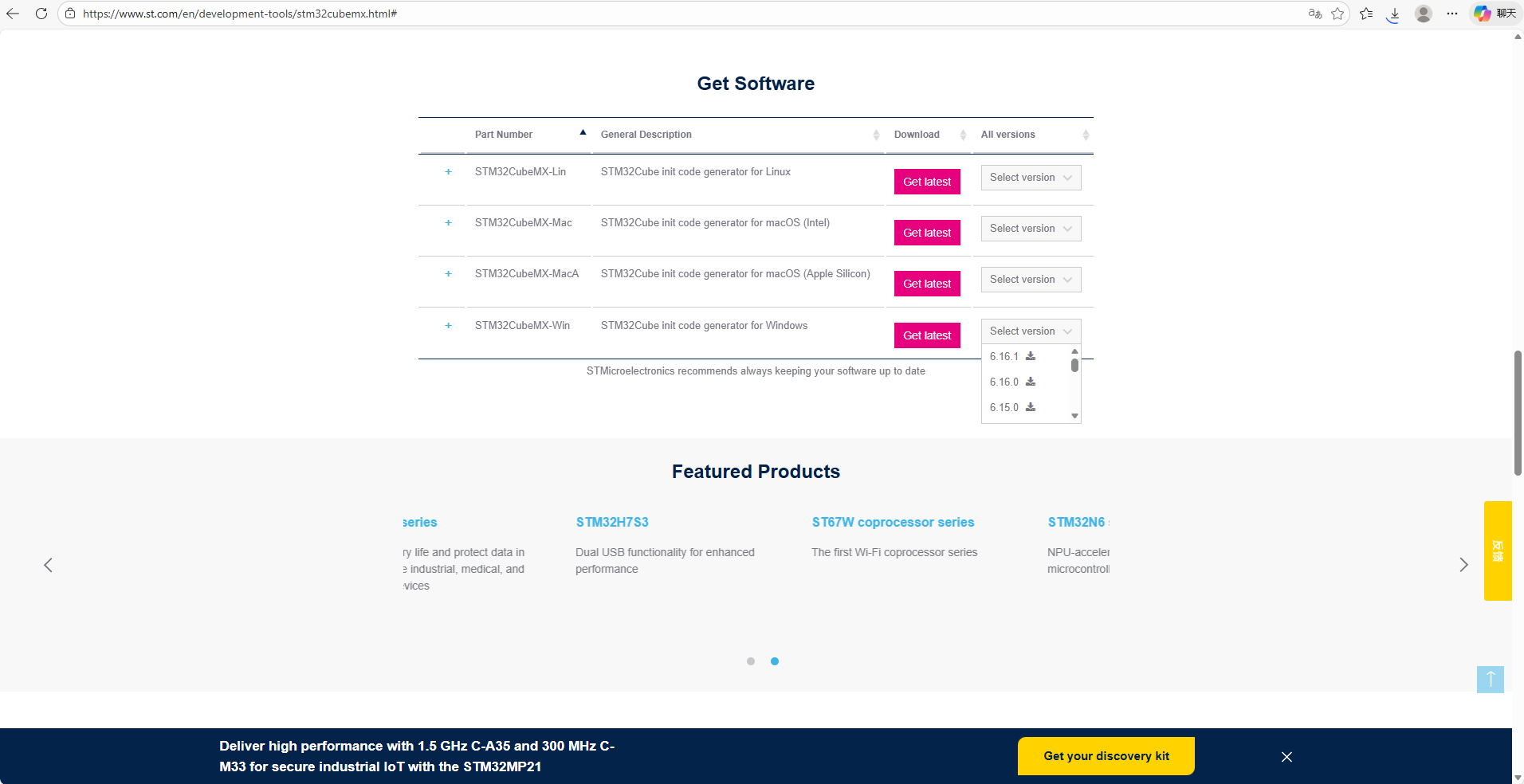

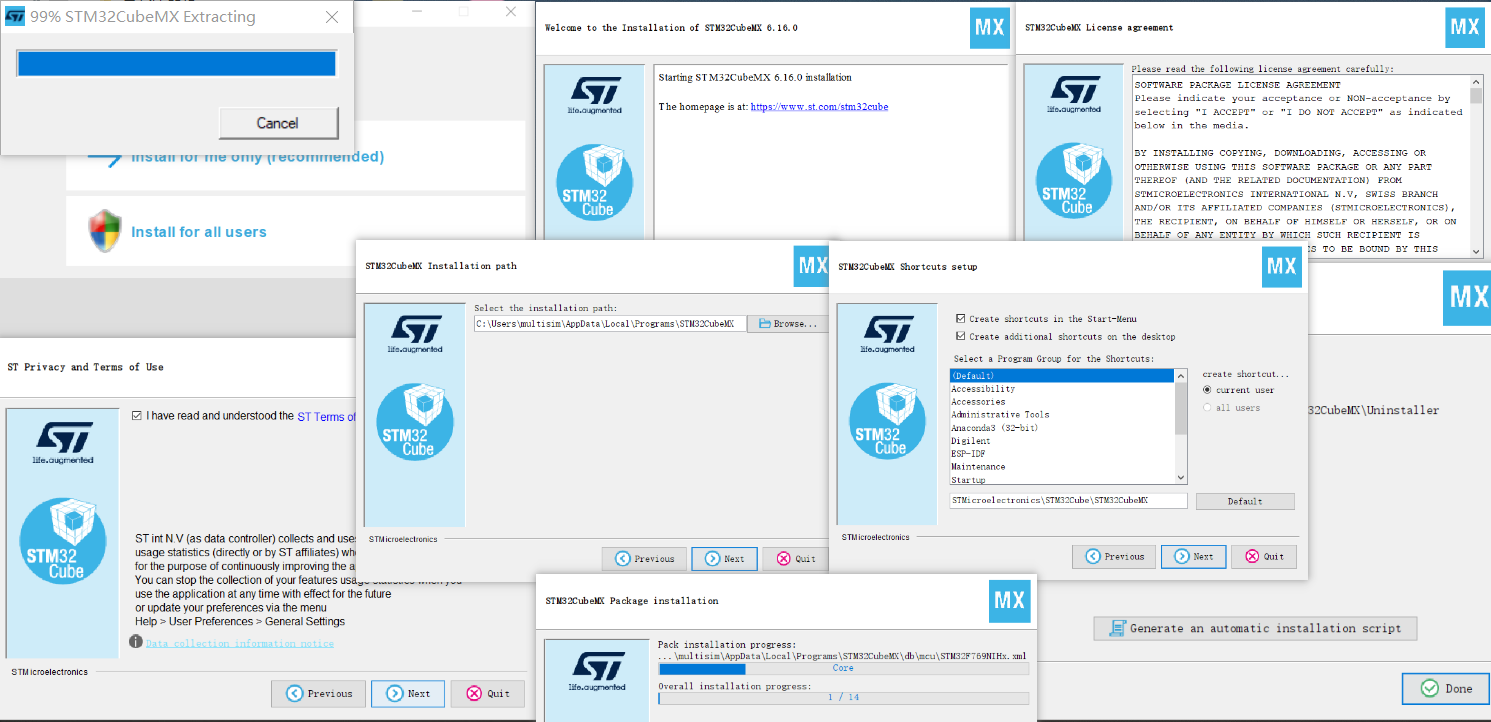

• 下载安装：从 ST 官网（STM32CubeMX 下载）获取最新版本（建议 LTS 长期支持版，如 v6.10.0）；



IDE:KEIL-MDK-ARM

• MDK-ARM Lite（免费版）：Keil开发工具在没有当前产品许可的情况下，作为Lite/Evaluation版本运行，并有生成超过 32 K字节代码和数据的程序不会进行编译、汇编或链接，Arm7/Arm9/Cortex-R4 设备不被支持等限制。 以STM32H7 为例子，STM32H7 = Cortex-M7（不在 ARM7/ARM9/R4 里）。但是STM32H7 空 HAL 工程 40～80 KB，FreeRTOS +20～40 KB，所以Lite版本一般无法正常运行。(可选择正式版或改用 GCC+STM32CubeIDE+arm-none-eabi-gcc)。可以参照这篇文章 【KEIL4.74】社区版安装与激活详细步骤教程向官方申请使用专业版。或注册机到2032。

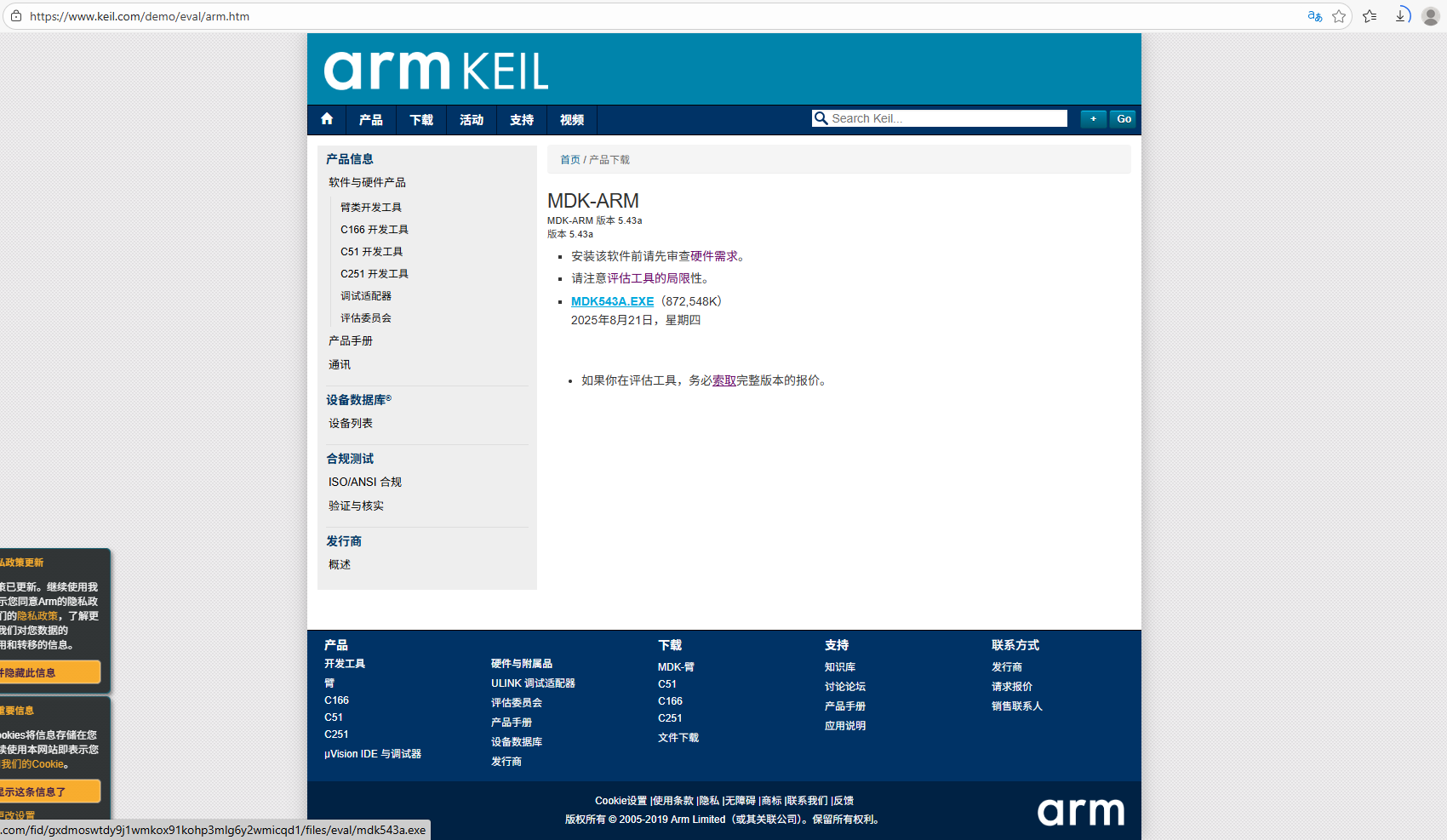

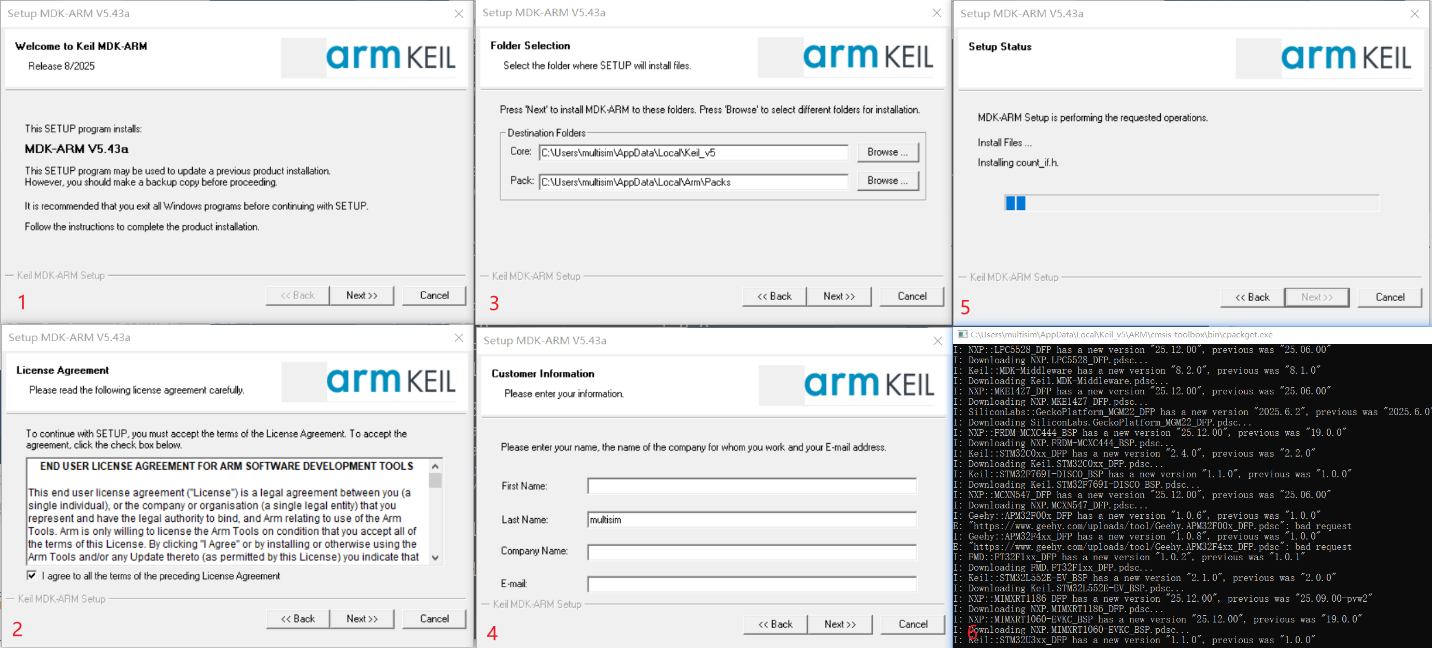

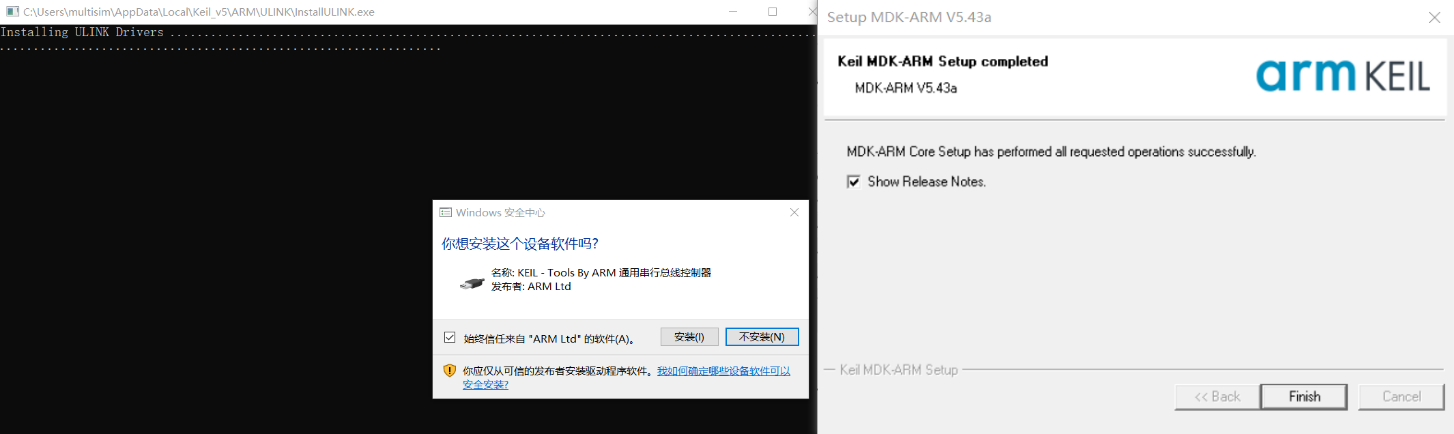

• MDK-ARM（Microcontroller Development Kit for ARM）是一个由 ARM 公司推出的集成开发环境（IDE），用于嵌入式系统开发，特别是基于 ARM 处理器架构的微控制器（MCU）开发。MDK-ARM 是 KEIL 开发工具套件的一部分，广泛应用于 ARM Cortex-M、Cortex-R 和 ARM7 等 ARM 系列微处理器和微控制器的开发。MDK5.40发布，修改了下载地址链接方式;


• 安装固件包：首次打开后，在「Help → Manage STM32Cube Packages」下载目标系列固件（如 FW_F1 V1.8.5）。

IDE:STM32CUBEIDE

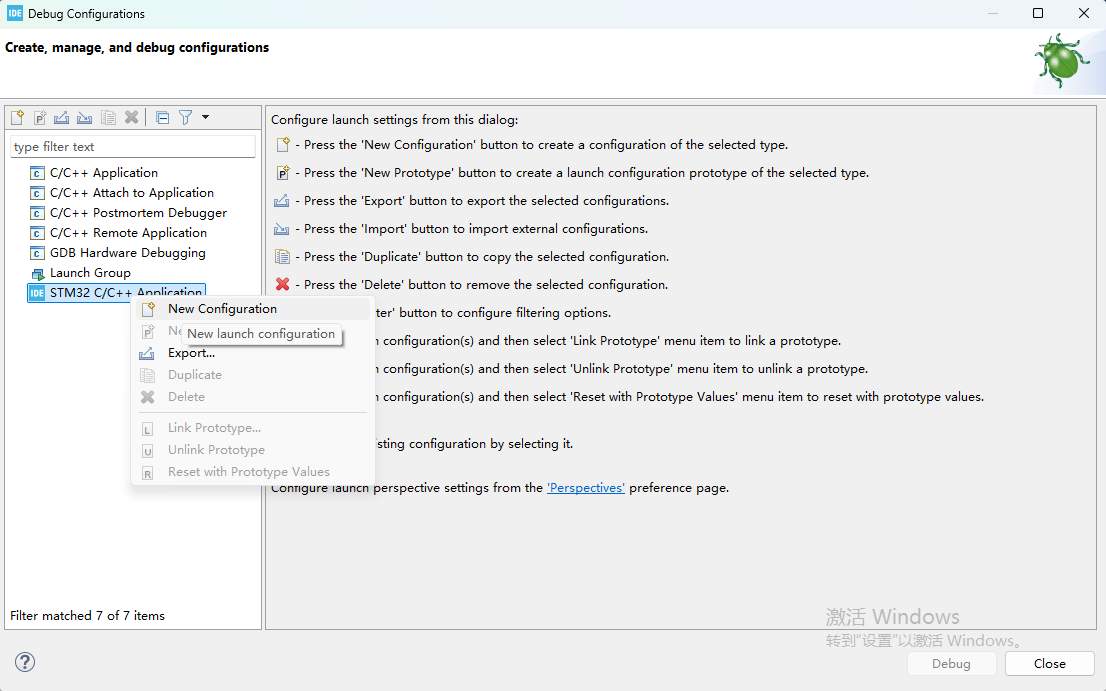

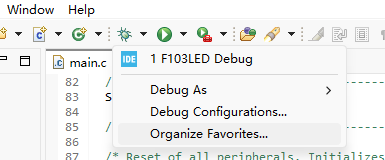

1. 启动调试配置：在工具栏中点击“调试”按钮（Debug）旁边的小三角，打开 Debug Configurations 菜单。

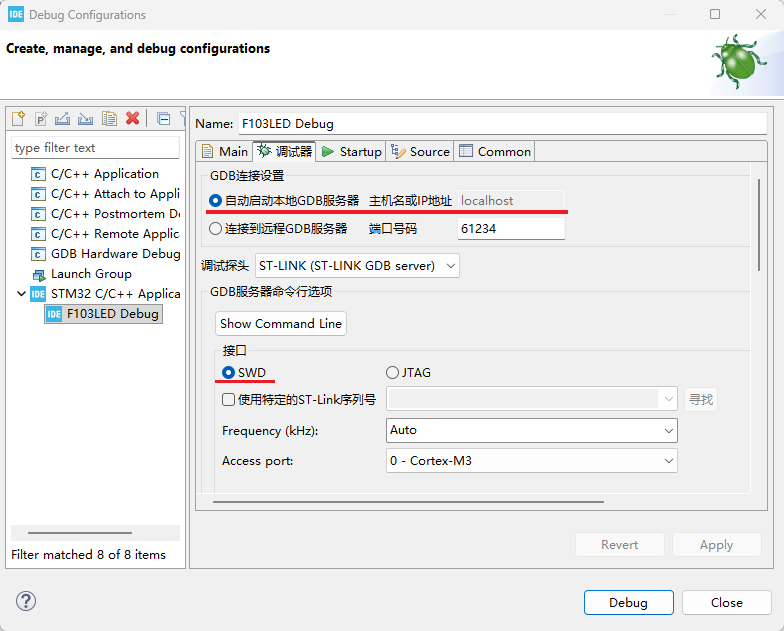

3. 配置调试参数：在弹出的窗口中，配置调试接口（如 SWD 或 JTAG）、选择调试器（如 ST-LINK）、设置复位模式以及外部 Flash Loader 等参数。

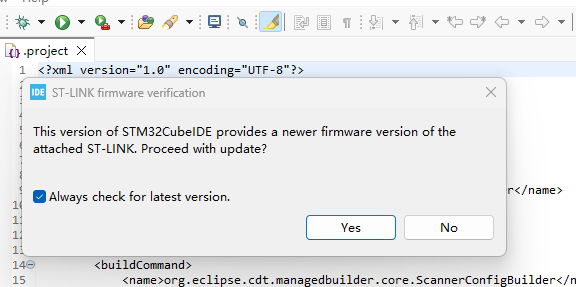

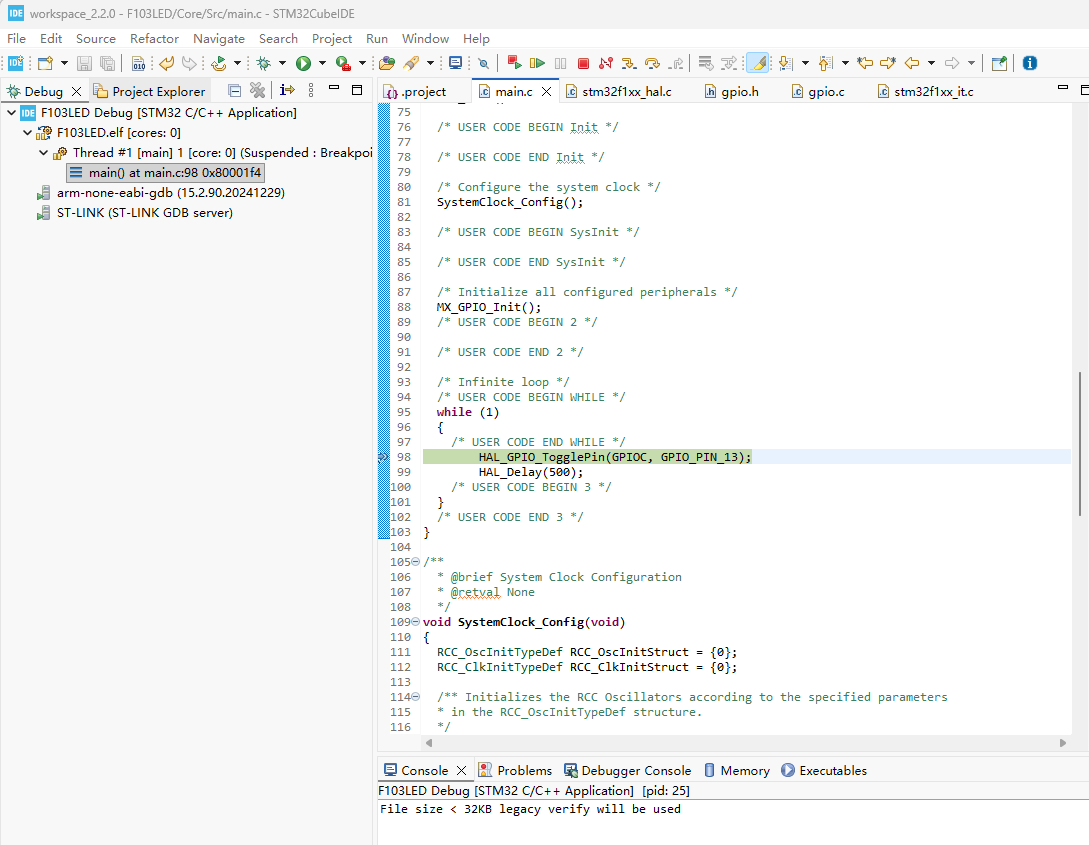

4. 启动调试与烧录：确认配置无误后点击 OK 或启动调试。STM32CubeIDE 会先自动编译工程，随后将程序下载到 MCU 内部，程序会从入口点（如 main 函数）开始执行并暂停。




5. 仅下载运行：如果不需要进入调试模式，也可以直接点击工具栏上的“运行”按钮（Run），此时 IDE 仅会下载程序并让其运行。

• 烧录 .bin 文件: 【电路笔记 STM32】 STM32CubeProgrammer 下载 & 安装 & 使用
• 在 STM32CubeIDE 中烧录程序主要有两种常见方式：直接通过 IDE 进行调试下载，以及通过外部工具烧录编译生成的二进制（.bin）文件。STM32CubeIDE 默认编译生成的是 .elf 文件。如果需要烧录 .bin 文件：

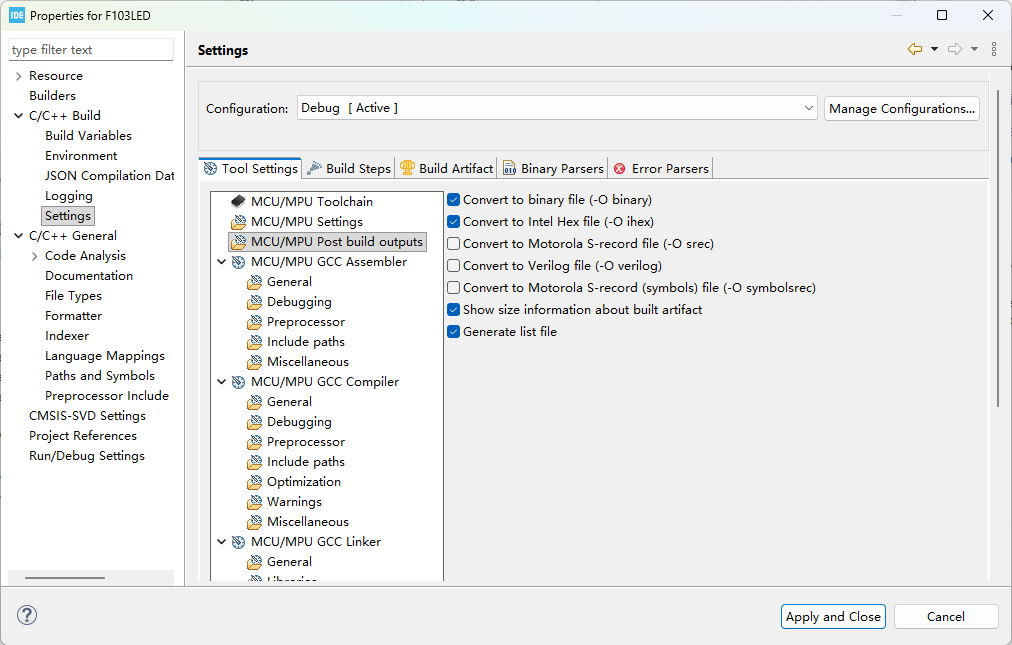

  • 右键点击工程进入 Properties。
  • 导航至 C/C++ Build > Settings > Tool Settings > MCU/MPU Post Build Outputs。
  • 勾选 Convert to Binary File 选项。编译后，.bin 文件将生成在工程的配置文件夹（如 Debug 或 Release 目录）中。

CUBEMX

新建工程

1. 点击「New Project」→ 搜索芯片型号（如 STM32F103C8T6）→ 选中并确认；

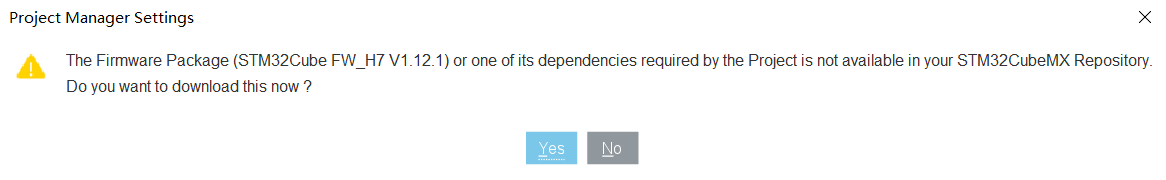

• 单击确定，否则不进行下载生成的项目只有源码，类似：

E:.
│  .mxproject
│  rtos_1.ioc
│
└─Core
    ├─Inc
    │      FreeRTOSConfig.h
    │      main.h
    │      stm32f1xx_hal_conf.h
    │      stm32f1xx_it.h
    │
    └─Src
            freertos.c
            main.c
            stm32f1xx_hal_msp.c
            stm32f1xx_hal_timebase_tim.c
            stm32f1xx_it.c

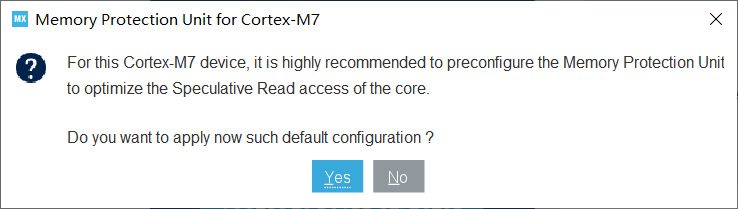

• CM7的情況：


2. 进入「Pinout & Configuration」：

   • 配置引脚：在右侧引脚图中点击引脚，选择复用功能（如 PA9 → USART1_TX）；
   • 配置外设：在左侧「Categories」中选择外设（如 USART1），设置模式（异步）、波特率等；


3. 进入「Clock Configuration」：设置 HSE 频率（如 8MHz），配置 PLL 分频，最终设置 SYSCLK 为 72MHz；

4. 进入「Project Manager」：

   • 设置工程名、存储路径、开发环境（如 MDK-ARM V5）；
   • 「Code Generator」中勾选「Copy all used libraries into the project folder」（避免库文件缺失）；

5. 点击「GENERATE CODE」→ 生成工程，可直接用对应开发环境打开。

注：

• CM7的特殊性：


项目结构

• 针对 不同 STM32 硬件架构（内核类型） 使用STM32CubeMX 生成的标准模板如下：

Cortex-M3 架构（如 STM32F103C8T6）

Project_F1/
├── Core/                       # [核心代码目录] 用户主要编写业务逻辑的地方
│   ├── Src/                    # [源文件目录] 存放 .c 实现文件
│   │   ├── main.c              # [主程序入口] 包含 main() 函数，初始化硬件并进入主循环 (while(1))
│   │   ├── stm32f1xx_hal_msp.c # [HAL层底层支持] MCU Specific Package (MSP) 初始化，如时钟使能、GPIO配置等，由CubeMX生成
│   │   └── syscalls.c          # [系统调用适配] 将C标准库函数（如printf, malloc）重定向到半主机模式或串口，用于调试输出
│   │
│   └── Inc/                    # [头文件目录] 存放 .h 声明文件
│       ├── main.h              # [主程序头文件] 包含 main.c 中使用的宏定义、函数声明和全局变量 extern 声明
│       └── stm32f1xx_hal_conf.h# [HAL配置头文件] 裁剪HAL库功能，选择需要启用的模块（如只启用GPIO和UART以减小体积）
│
├── Drivers/                    # [驱动库目录] STM32官方提供的底层库，通常不需要手动修改
│   ├── CMSIS/                  # [ Cortex微控制器软件接口标准 ] ARM官方定义的核内寄存器映射和内核函数
│   │   ├── Include/core_cm3.h  # [M3内核头文件] 定义Cortex-M3特有的寄存器（如NVIC, SysTick）和指令
│   │   └── Device/ST/STM32F1xx/# [器件特定文件] 包含STM32F1系列的具体寄存器地址定义 (stm32f1xx.h) 和启动文件 (.s)
│   │
│   └── STM32F1xx_HAL_Driver/   # [HAL驱动库] ST官方提供的硬件抽象层源码，封装了寄存器操作，提供通用API
│       ├── Inc/                # HAL库头文件
│       └── Src/                # HAL库源文件 (注意：你的目录结构中未列出Src，实际项目中这里会有大量.c文件)
│
├── MDK-ARM/                    # [IDE工程目录] 专用于 Keil MDK (µVision) 的工程配置文件
│   └── Project_F1.uvprojx      # [Keil工程文件] XML格式，记录了文件列表、编译选项、调试器设置、目标芯片型号等
│
├── STM32F103C8TX.ioc           # [CubeMX工程文件] STM32CubeMX 工具的项目描述文件，保存了图形化配置的引脚、时钟树和中间件设置
│
└── README.md                   # [项目说明文档] Markdown格式，记录项目功能、硬件连接、编译方法和作者信息

Cortex-M4 架构（如 STM32F407VGT6、STM32L476VGT3）

• 单核 M4，可能带 FPU，代码在 Core/ 下。

Project_F4/
├── Core/
│   ├── Src/
│   │   ├── main.c
│   │   ├── stm32f4xx_hal_msp.c
│   │   └── system_stm32f4xx.c
│   └── Inc/
│       ├── main.h
│       └── stm32f4xx_hal_conf.h
├── Drivers/
│   ├── CMSIS/
│   │   ├── Include/core_cm4.h      # ← M4 内核头文件
│   │   └── Device/ST/STM32F4xx/
│   └── STM32F4xx_HAL_Driver/
├── MDK-ARM/
├── STM32F407VGTx.ioc
└── README.md

Cortex-M7 单核架构（如 STM32H743ZITx、STM32H743VIT6）

Project_H7_SingleCore/
├── Core/
│   ├── Src/
│   │   ├── main.c
│   │   ├── stm32h7xx_hal_msp.c
│   │   └── system_stm32h7xx.c
│   └── Inc/
│       ├── main.h
│       └── stm32h7xx_hal_conf.h
├── Drivers/
│   ├── CMSIS/
│   │   ├── Include/core_cm7.h      # ← M7 内核头文件
│   │   └── Device/ST/STM32H7xx/
│   └── STM32H7xx_HAL_Driver/
├── MDK-ARM/
├── STM32H743ZITx.ioc
└── README.md

Cortex-M7 + Cortex-M4 双核架构（如 STM32H747XI、STM32H745XIH6）

• 有双核 H7 需要 CM7/ 和 CM4/ 分离目录，因为要分别编译两个独立的可执行镜像。

Project_H7_DualCore/
├── CM7/                          # ← 主核（M7）专用
│   ├── Src/
│   │   ├── main.c                # M7 的主程序
│   │   ├── startup_stm32h747xx.s
│   │   └── system_stm32h7xx.c
│   └── Inc/
│       ├── main.h
│       └── stm32h7xx_hal_conf.h
├── CM4/                          # ← 协处理器（M4）专用
│   ├── Src/
│   │   ├── main.c                # M4 的主程序
│   │   ├── startup_stm32h747xx.s
│   │   └── system_stm32h7xx.c
│   └── Inc/
│       ├── main.h
│       └── stm32h7xx_hal_conf.h
├── Common/                       # ← 两核共享的代码（如 IPC、公共宏）
│   ├── shared_buffer.c
│   └── ipc.h
├── Drivers/
│   ├── CMSIS/
│   │   ├── Include/core_cm7.h
│   │   ├── Include/core_cm4.h    # ← 两个内核头文件都存在
│   │   └── Device/ST/STM32H7xx/
│   └── STM32H7xx_HAL_Driver/
├── MDK-ARM/
│   ├── Project_CM7.uvprojx       # M7 工程
│   └── Project_CM4.uvprojx       # M4 工程
├── STM32H747XIHx.ioc             # CubeMX 双核配置文件
└── README.md

文件夹说明

1. CM4

• 作用：存放与 Cortex-M4 内核相关的代码或配置。
• 常见内容：可能包含启动文件（startup.s）、系统初始化文件、中断向量表等，适用于 STM32F4/F7 等支持 M4 内核的芯片。

2. CM7

• 作用：存放与 Cortex-M7 内核相关的代码。
• 常见内容：用于 STM32H7 系列等高性能 MCU 的主内核代码，包括启动文件、系统初始化等。
• 提示：如果你的芯片是 STM32H7，可能会同时存在 CM4 和 CM7 文件夹，分别对应主核和协处理器。

3. Common

• 作用：存放项目中多个模块或芯片共用的代码或头文件。
• 常见内容：
  • 公共函数库（如延时、调试打印）
  • 配置宏定义
  • 通用驱动接口
  • 共享的硬件抽象层（HAL）封装
• 用途：提高代码复用性，便于跨平台移植。

4. Drivers

• 作用：存放 STM32 官方提供的 HAL（Hardware Abstraction Layer）库或 LL（Low-Layer）库。
• 常见内容：
  • stm32f4xx_hal_driver（具体型号）
  • cmsis（Cortex-M 标准软件接口）
  • System_stm32f4xx.c（系统时钟初始化）
• 来源：通常由 STM32CubeMX 自动生成或从 STM32 官方固件包中复制。

5. HARDWARE

• 作用：存放与硬件相关的配置、外设驱动或板级支持包（BSP）。
• 常见内容：
  • LED、按键、LCD、传感器等外设驱动
  • 板级初始化代码（如 GPIO、CLK 配置）
  • 硬件抽象层（HAL）的扩展
• 用途：实现具体硬件功能，便于硬件更换时修改此目录。

6. MDK-ARM

• 作用：存放 Keil MDK（Microcontroller Development Kit）工程文件。
• 常见内容：
  • .uvprojx 或 .uvoptx：Keil 工程配置文件
  • 编译输出文件（如 .axf, .hex, .bin）
  • 项目设置（编译器选项、链接脚本等）
• 用途：在 Keil IDE 中打开并编译项目。


7. Middlewares

• 作用：存放第三方中间件或协议栈。
• 常见内容：
  • FreeRTOS（实时操作系统）
  • LWIP（轻量级 TCP/IP 协议栈）
  • FatFS（文件系统）
  • USB、CAN、Ethernet 协议栈
• 用途：集成复杂功能，减少底层开发工作。

8.隐藏文件 .mxproject

• 类型：MXPROJECT 文件（STM32CubeMX 项目文件）
• 作用：保存 STM32CubeMX 的配置信息，包括：
  • 芯片型号
  • 时钟树配置
  • 外设使能（如 UART、I2C、SPI）
  • 中断配置
  • GPIO 引脚分配
• 用途：.mxproject是工程元数据存储文件，作用是：
  记录当前工程的打开状态、界面布局（如引脚图的缩放比例、配置面板的展开状态）；关联.ioc文件与本地固件包、工具链的路径映射；保存用户的操作历史（如最近修改的配置项），提升二次打开工程的效率。该文件不存储核心硬件配置（核心配置在.ioc中），仅作为本地工程的辅助缓存，删除后不影响工程的核心配置与代码生成。

[PreviousGenFiles]
AdvancedFolderStructure=true
HeaderFileListSize=4
HeaderFiles#0=..\Core\Inc\gpio.h
HeaderFiles#1=..\Core\Inc\stm32f1xx_it.h
HeaderFiles#2=..\Core\Inc\stm32f1xx_hal_conf.h
HeaderFiles#3=..\Core\Inc\main.h
HeaderFolderListSize=1
HeaderPath#0=..\Core\Inc
HeaderFiles=;
SourceFileListSize=4
SourceFiles#0=..\Core\Src\gpio.c
SourceFiles#1=..\Core\Src\stm32f1xx_it.c
SourceFiles#2=..\Core\Src\stm32f1xx_hal_msp.c
SourceFiles#3=..\Core\Src\main.c
SourceFolderListSize=1
SourcePath#0=..\Core\Src
SourceFiles=;

[PreviousLibFiles]
LibFiles=Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_tim.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_tim_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\Legacy\stm32_hal_legacy.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_def.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_rcc.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_rcc_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_bus.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_rcc.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_system.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_utils.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_gpio.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_gpio_ex.h;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio_ex.c;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_gpio.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_dma_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_dma.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_dma.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_cortex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_cortex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_pwr.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_pwr.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_flash.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_flash_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_exti.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_exti.h;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim_ex.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc_ex.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_dma.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_cortex.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_pwr.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash_ex.c;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_exti.c;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_tim.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_tim_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\Legacy\stm32_hal_legacy.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_def.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_rcc.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_rcc_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_bus.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_rcc.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_system.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_utils.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_gpio.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_gpio_ex.h;Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio_ex.c;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_gpio.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_dma_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_dma.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_dma.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_cortex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_cortex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_pwr.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_pwr.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_flash.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_flash_ex.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_hal_exti.h;Drivers\STM32F1xx_HAL_Driver\Inc\stm32f1xx_ll_exti.h;Drivers\CMSIS\Device\ST\STM32F1xx\Include\stm32f103x6.h;Drivers\CMSIS\Device\ST\STM32F1xx\Include\stm32f1xx.h;Drivers\CMSIS\Device\ST\STM32F1xx\Include\system_stm32f1xx.h;Drivers\CMSIS\Device\ST\STM32F1xx\Include\system_stm32f1xx.h;Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\system_stm32f1xx.c;Drivers\CMSIS\Include\cmsis_armcc.h;Drivers\CMSIS\Include\cmsis_armclang.h;Drivers\CMSIS\Include\cmsis_compiler.h;Drivers\CMSIS\Include\cmsis_gcc.h;Drivers\CMSIS\Include\cmsis_iccarm.h;Drivers\CMSIS\Include\cmsis_version.h;Drivers\CMSIS\Include\core_armv8mbl.h;Drivers\CMSIS\Include\core_armv8mml.h;Drivers\CMSIS\Include\core_cm0.h;Drivers\CMSIS\Include\core_cm0plus.h;Drivers\CMSIS\Include\core_cm1.h;Drivers\CMSIS\Include\core_cm23.h;Drivers\CMSIS\Include\core_cm3.h;Drivers\CMSIS\Include\core_cm33.h;Drivers\CMSIS\Include\core_cm4.h;Drivers\CMSIS\Include\core_cm7.h;Drivers\CMSIS\Include\core_sc000.h;Drivers\CMSIS\Include\core_sc300.h;Drivers\CMSIS\Include\mpu_armv7.h;Drivers\CMSIS\Include\mpu_armv8.h;Drivers\CMSIS\Include\tz_context.h;

[PreviousUsedKeilFiles]
SourceFiles=..\Core\Src\main.c;..\Core\Src\gpio.c;..\Core\Src\stm32f1xx_it.c;..\Core\Src\stm32f1xx_hal_msp.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_dma.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_cortex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_pwr.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_exti.c;..\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\system_stm32f1xx.c;..\Core\Src\system_stm32f1xx.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_tim_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_rcc_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_gpio.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_dma.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_cortex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_pwr.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_flash_ex.c;..\Drivers\STM32F1xx_HAL_Driver\Src\stm32f1xx_hal_exti.c;..\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\system_stm32f1xx.c;..\Core\Src\system_stm32f1xx.c;;;
HeaderPath=..\Drivers\STM32F1xx_HAL_Driver\Inc;..\Drivers\STM32F1xx_HAL_Driver\Inc\Legacy;..\Drivers\CMSIS\Device\ST\STM32F1xx\Include;..\Drivers\CMSIS\Include;..\Core\Inc;
CDefines=USE_HAL_DRIVER;STM32F103x6;USE_HAL_DRIVER;USE_HAL_DRIVER;

常见问题与解决

问题	原因	解决方法
打开 .ioc 提示固件包缺失	本地未安装工程绑定的固件版本	在「Manage STM32Cube Packages」下载对应固件
生成代码后编译报错（引脚冲突）	同一引脚被分配多个功能	在「Pinout」标签查看红色冲突引脚，取消重复配置
导出 MDK 工程后无 HAL 库	未勾选「Copy all used libraries」	重新配置「Code Generator」并生成代码
时钟配置提示「Invalid clock configuration」	分频/倍频参数超出芯片范围	参考芯片手册调整 PLL 系数，确保 SYSCLK 不超主频
生成代码后外设无法工作	中断/DMA 未启用，或初始化代码未调用	在 CubeMX 中启用中断/DMA，确保 MX_XXX_Init() 被调用

工程维护/迁移

• 打开旧工程（.ioc 文件）：若提示固件版本不匹配，选择「Migrate」（升级固件）或「Continue」（保持兼容）；
• 修改配置：随时打开 .ioc 文件调整引脚/外设/时钟，重新生成代码（用户代码写在 /* USER CODE BEGIN/END */ 间不会被覆盖）。

进阶技巧

1. 配置复用：将成熟的 .ioc 配置另存为模板（「File → Save as Template」），新项目直接复用；
2. HAL/LL 库切换：在「Project Manager → Settings → Toolchain/IDE」中选择「Low Layer (LL)」，生成更轻量化的 LL 库代码；
3. RTOS 集成：在「Middleware」中选择 FreeRTOS/ThreadX，自动生成 RTOS 初始化代码，适配外设中断；
4. 版本管理：记录 .ioc 文件对应的 CubeMX 版本和固件版本，团队开发统一工具版本，避免兼容问题；
5. 离线使用：提前下载所有需要的固件包，在「Preferences → Offline Mode」中启用离线模式，无需联网。

版本选择

版本类型	推荐版本	适用场景
长期支持版（LTS）	v6.10.0、v6.8.0	量产项目、稳定性优先
最新版	官网最新版	尝新功能、适配新款 STM32 芯片
旧版本	v5.3.0、v6.0.0	维护旧项目，兼容历史固件

CG

• 【stm32教学】2.keil5安装(Windows)
• 基于STM32H7B0平台嵌入式入门教程

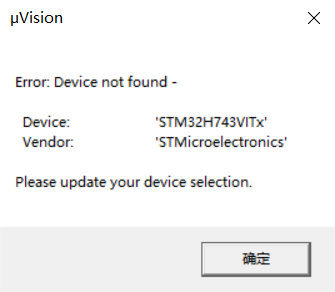

• 如果你遇到“Device not found”或“stm32f4xx.h: No such file”等错误，就是 DFP 未安装的典型表现。

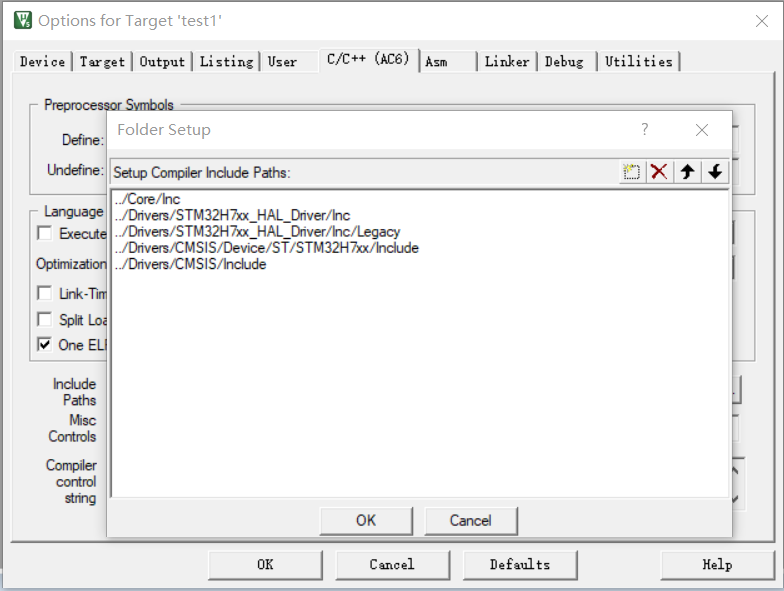

• 但是这种依赖本地副本的方式，也是能编译并生成下载文件的：
