第一章 绪论

1.1 研究背景与意义

随着城市化进程的加速,城市燃气供应系统在保障居民生活和工业生产方面发挥着愈发关键的作用。PE(聚乙烯)燃气管道因其具有耐腐蚀、柔韧性好、施工便捷等优点,被广泛应用于城市燃气输送网络中。然而,由于燃气本身具有易燃、易爆、有毒等特性,且管道长期处于复杂的运行环境中,如承受土壤压力、温度变化以及内部燃气压力波动等,使得管道存在泄漏、破裂等安全隐患。

从安全角度来看,准确的压力检测能够及时预警管道潜在的安全风险,避免因压力异常引发的燃气泄漏、爆炸等恶性事故,保障人民生命财产安全和城市公共安全。通过对管道压力的持续监测,可以在压力异常初期就发现问题,及时采取维修、调整等措施,将事故隐患扼杀在萌芽状态。

1.2 国内外研究现状

在国内,随着城市燃气事业的快速发展,对 PE 燃气管道压力检测技术的研究和应用也日益重视。目前,一些大型燃气供应企业已经开始采用先进的压力检测设备和技术。例如,部分企业利用智能压力传感器结合数据采集终端,实现对管道压力的实时监测。在传感器技术方面,国内企业不断研发和引进高精度、高可靠性的压力传感器,提高压力检测的准确性和稳定性。

国外在 PE 燃气管道压力检测技术方面起步较早,技术相对成熟。欧美等发达国家普遍采用先进的光纤传感器技术进行管道压力检测。光纤传感器具有抗电磁干扰、灵敏度高、分布式测量等优点,能够实现长距离管道的实时、精确压力监测。例如,在一些大型燃气输送管网中,通过在管道沿线铺设光纤传感器,构建分布式压力监测系统,可对整个管网的压力状态进行全面、准确的监测。

1.3 研究目标和内容

本研究旨在开发一套适用于 PE 燃气管道的高效、可靠的压力检测系统。具体目标包括:设计并搭建基于先进传感器技术和通信技术的压力检测硬件平台,实现对 PE 燃气管道压力的高精度实时采集;构建稳定的数据传输网络,确保压力数据能够准确、及时地传输至监控中心;开发功能强大的数据处理与分析软件,能够对采集到的压力数据进行深度分析,及时发现压力异常情况并进行预警;通过对整个系统的测试和优化,提高系统的稳定性和可靠性,为 PE 燃气管道的安全运行提供有力的技术支持。

压力检测硬件系统设计:重点研究气体压力传感器的选型与应用,选择高精度、高可靠性且适用于燃气管道环境的压力传感器,并确定其与 ESP32 主控芯片的连接方式和数据传输协议。同时,对 OLED 显示模块、蜂鸣器报警装置以及 Wifi 模组等硬件模块进行集成设计,构建以 ESP32 主控芯片为核心的压力检测硬件平台。

1.4 研究方法

通过查阅国内外相关的学术论文、技术报告、行业标准等文献资料,全面了解 PE 燃气管道压力检测技术的研究现状、发展趋势以及现有技术的优缺点。收集和整理不同压力检测方法、传感器技术、数据传输与处理技术等方面的研究成果,为后续的系统设计和研究提供理论基础和技术参考。

第二章 PE燃气管道压力检测系统总体设计方案

2.1系统功能需求分析

在压力检测上,气体压力传感器要高灵敏、快速响应,实时将压力信号转化并传至 ESP32 主控芯片,且测量误差控制在 ±0.2% 以内,确保精准感知压力。数据处理与存储方面,ESP32 主控芯片对原始压力数据滤波降噪、归一化处理,云服务器 Thingsboard 大数据平台则需有强大存储及高效检索能力,容纳并便于调用历史数据。

显示与预警功能也不可或缺。OLED 显示模块实时呈现压力数值及相关信息,方便现场人员查看;当压力超预设范围,蜂鸣器现场警报,同时异常信息传至云服务器,预警阈值还能灵活调整。通信功能要求系统借助 Wifi 模组,在复杂网络中自适应传输数据,保障稳定准确;远程通信让相关人员可实时掌握压力动态,提升管理与应急效率。总之,该系统通过精准检测压力、妥善处理存储数据、直观显示并及时预警、稳定可靠通信等功能,全方位保障 PE 燃气管道安全稳定运行,满足城市燃气供应安全的需求。

2.2 系统架构设计

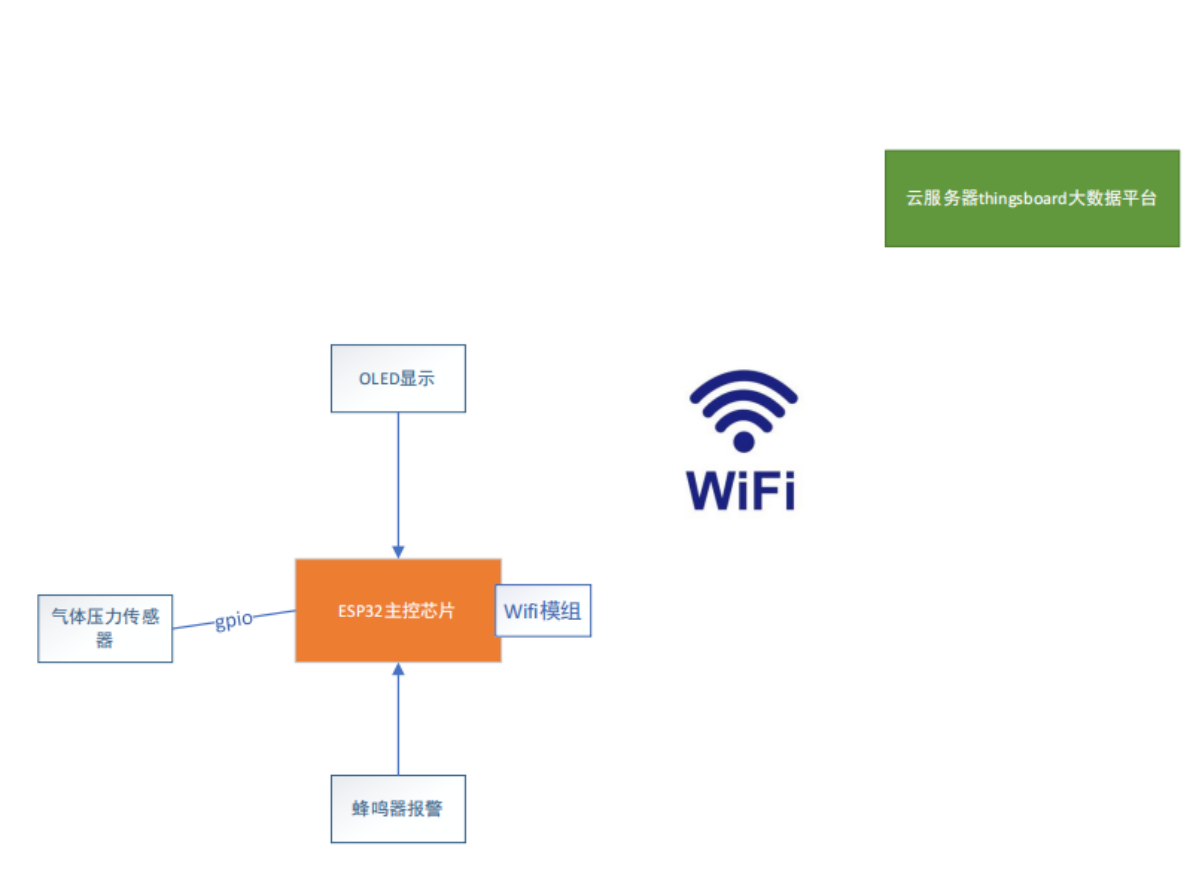

PE 燃气管道压力检测系统旨在实现对燃气管道压力的精准监测与安全预警,其架构设计融合了硬件与软件多个层面,以下结合系统架构图进行详细阐述。

感知层是系统获取数据的源头,主要由气体压力传感器构成。该传感器通过 gpio 接口与 ESP32 主控芯片相连,负责实时感知 PE 燃气管道内的压力变化。其具备高精度、高灵敏度的特性,能够在复杂的燃气环境中,快速且准确地将压力信号转化为电信号,并传输至主控芯片。例如,在管道压力出现细微波动时,传感器也能及时捕捉并反馈,为后续的数据处理和分析提供可靠的原始数据。

2.3 系统设计思路与创新点

2.3.1 系统设计思路

PE 燃气管道压力检测系统的设计,首先源于对燃气管道安全运行及高效管理的需求。随着城市燃气网络的不断扩张,PE 燃气管道作为关键传输载体,其压力状态直接关乎公共安全与稳定供气。我们深入调研燃气运营企业、监管部门以及相关用户的需求,明确系统需实现对管道压力的高精度实时监测、异常快速预警、数据有效管理等核心功能。例如,了解到燃气企业对于及时发现管道微小泄漏、预防事故发生的迫切需求,从而将压力异常精准检测作为重点设计方向。

2.3.2 系统创新点

采用新型微机电系统(MEMS)气体压力传感器,相较于传统传感器,具有更高的灵敏度与精度。其纳米级的压力敏感结构,能够检测到微小的压力变化,测量精度提升至 ±0.1%,可提前捕捉到管道因微小泄漏或其他潜在问题导致的压力异常,为早期故障诊断提供有力支持。同时,该传感器功耗极低,延长了设备的使用寿命与维护周期,降低了运营成本。

第三章 系统硬件设计

3.1 核心控制模块

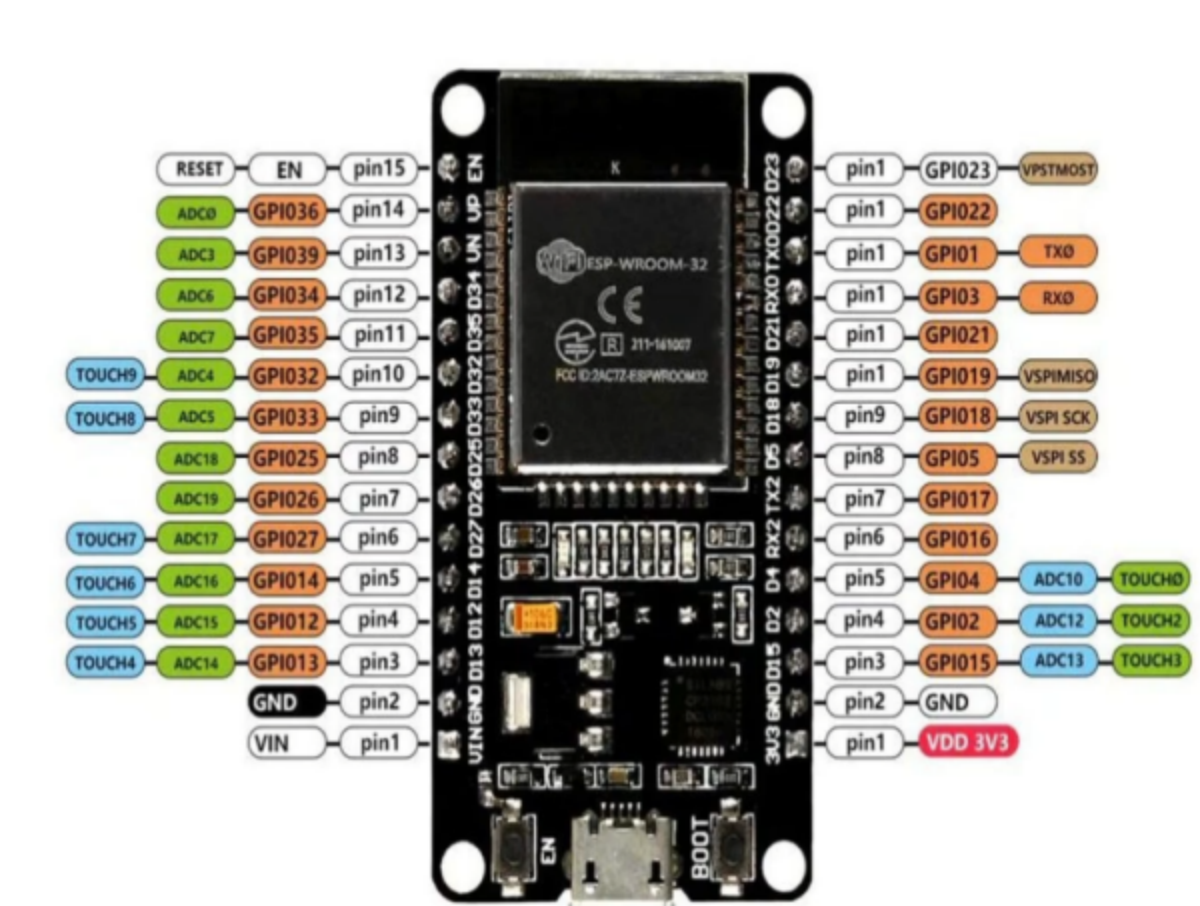

在本次PE燃气管道压力检测系统设计中,选用 ESP32 单片机作为核心控制器,相较于经典的 51 系列单片机,其展现出诸多显著优势与先进特性。​从性能层面剖析,ESP32 单片机具备卓越的运算速度,运行效率远高于 51 单片机,为系统复杂数据处理与快速响应奠定了坚实基础。尤为突出的是,其内部集成了 2 个 AD 转换器,在针对烟雾及 CO 浓度检测等应用场景中,无需额外外接 ADC 模块进行模拟数字转换,极大简化了硬件设计架构,有效降低了系统成本与开发复杂度,提升了系统的稳定性与可靠性。

3.2 32继电器电路模块

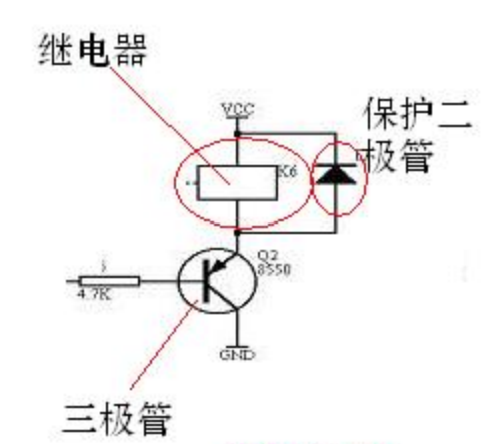

在电子系统设计中,继电器驱动电路是实现单片机与大功率负载连接的关键环节。如展示的该典型继电器驱动电路图,广泛存在于网络资源及标准电子技术教科书中。​单片机作为一种弱电设备,通常工作于 5V 甚至更低的电压环境,驱动电流处于 mA 级以下。然而,在诸如控制电动机等大功率应用场景中,单片机自身的驱动能力明显不足。因此,需要引入功率驱动环节来实现弱电与强电之间的衔接,而继电器驱动正是一种典型且基础的功率驱动方式。这里的继电器驱动涵盖两层含义:其一,对继电器本身进行驱动,因为相较于单片机,继电器属于功率器件;其二,通过继电器进一步驱动其他大功率负载,例如继电器可驱动中间继电器,甚至能直接驱动接触器,从而构建起单片机与大功率负载之间的桥梁。这一关键作用常常令部分未系统学习电子技术的电气工程师感到困惑,即为何小小的单片机芯片能够掌控像电动机这类大功率设备的运行。​

3.3 8050 蜂鸣器模块设计

在基于 STM32 单片机的设计中,需充分考量单片机上电后的引脚状态特性。STM32 单片机上电后,引脚处于高组态状态。鉴于此,在本设计的电路搭建中,不能选用 8550 三极管。这是因为 8550 三极管的导通特性为低电平导通,而 8050 三极管为高电平导通,更契合本设计需求。

以蜂鸣器报警控制电路为例,当系统判定需要触发蜂鸣器报警时,需由 STM32 单片机向相关控制引脚输出高电平信号。该高电平信号作用于 8050 三极管的基极,使得三极管导通。由于 8050 三极管自身具备显著的电流放大能力,其电流放大倍数可达 200 倍,从而能够为蜂鸣器提供足够驱动电流,实现蜂鸣器报警功能。

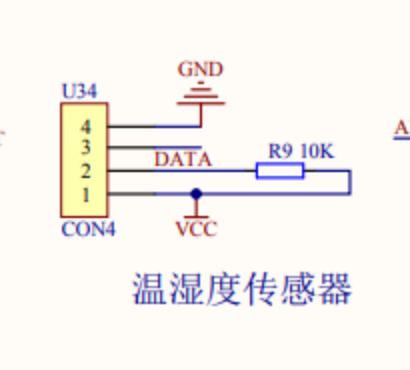

3.4 DHT11温湿度检测模块设计

本次设计采用DHT11温湿度传感器模块,DHT11传感器是市场上采用的温湿度传感器。此传感器占用的面积非常简单,精度为0.2.采用的是单总线的数据传输方式。这个传感器抗干扰能力非常的强,经常用于高炉测温、机房检测、家庭温度控制等方面适合于很多空间比较小的场合和数字温度检测等领域。这款温度传感器转换时间为75ns,比传统DS1820速度要快很多。检测的结果以数字量方式串行传送。

第四章 系统软件设计

4.1 软件开发环境与工具

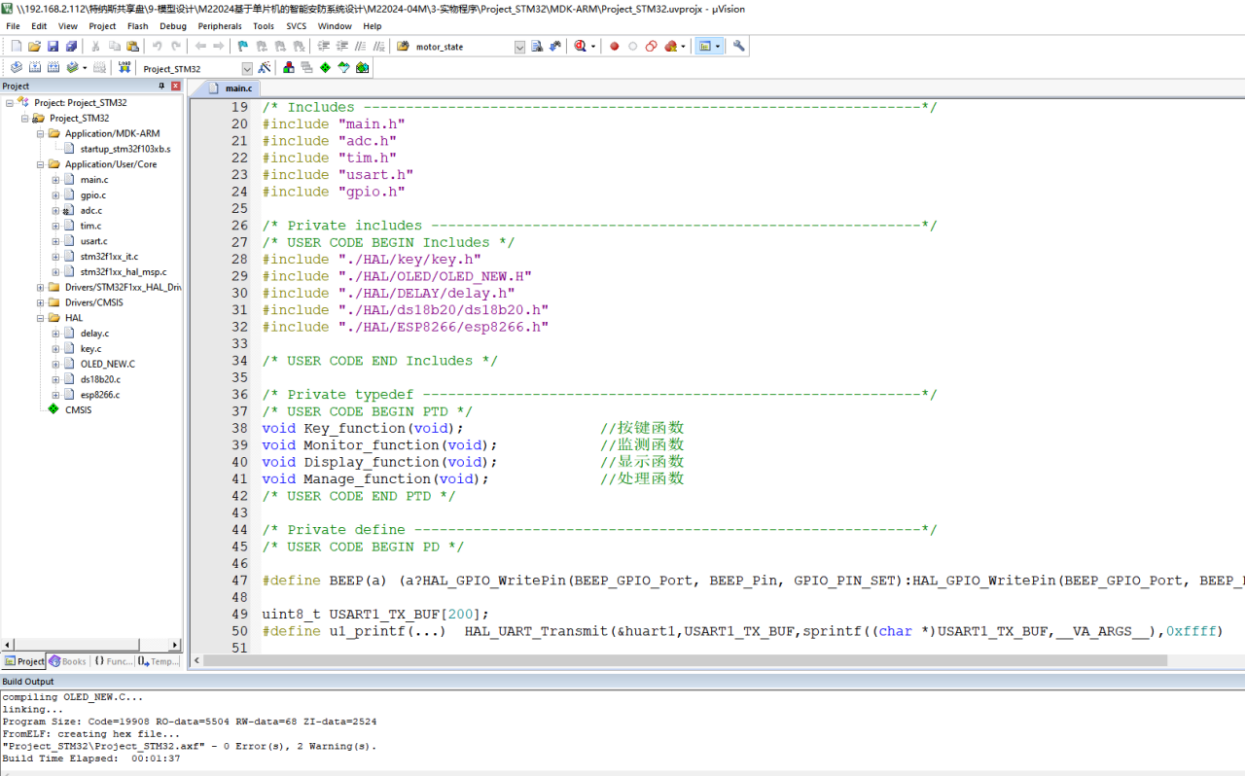

本设计所用到的编程软件为Keil5,其界面如图4-1所示:

本设计所使用的编程环境是Keil5,相对于其他软件编程环境,Keil5更加的轻便快捷,操作更加的简单,深受广大嵌入式软件开发者的喜爱。Keil5支持多种芯片,包括51单片机、STM32、HC32、NXP等,生成的HEX文件,可通过烧录器直接烧录到单片机中,非常方便。另外,Keil5编译有三种,一种是单编,一种是部分编译,还有一种是全部编译,这样给开发人员更多的选择,并且编译的结果,显示在界面的最下方,供开发者查找错误。

4.2 网页平台设计

在 PE 燃气管道压力检测系统中,网页平台是用户获取数据和监控管道状态的重要窗口。基于 Thingsboard 搭建的网页平台,具备直观、高效的数据展示与管理功能。

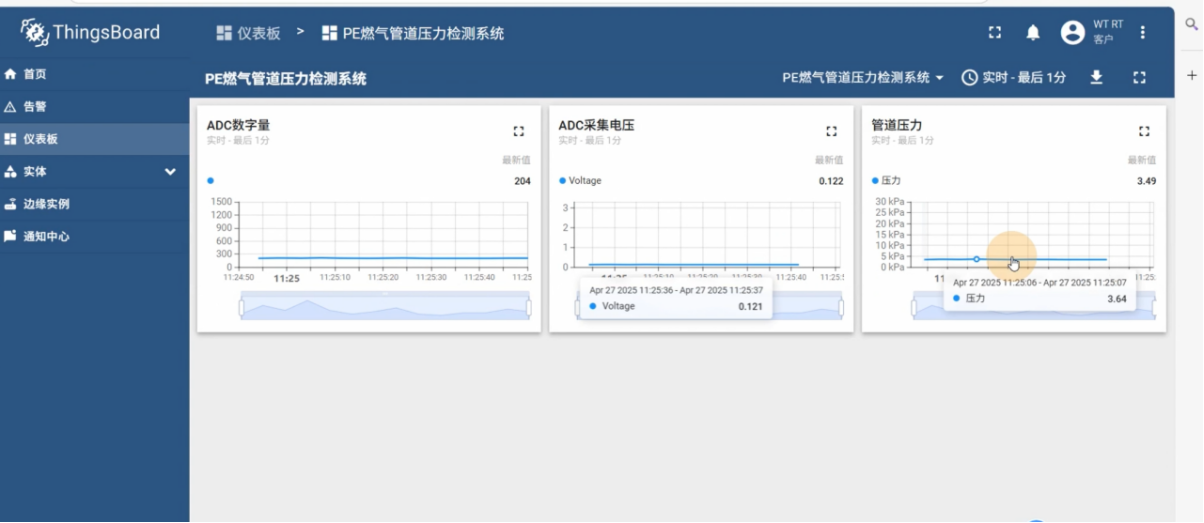

从整体布局看,页面顶部设有导航栏,清晰标注 “首页”“仪表板” 等功能入口,方便用户快速切换操作。“PE 燃气管道压力检测系统” 标题明确平台用途,右上角实时显示时间范围,如 “实时 - 最后 1 分”,便于用户掌握数据时效性。页面核心区域由多个数据展示模块构成。“ADC 数字量” 模块以折线图呈现数据变化,纵轴标注数值范围,横轴为时间轴,能直观反映短期内 ADC 数字量波动,最新值 “204” 醒目展示,让用户一眼获取关键数据。“ADC 采集电压” 模块类似,以折线图展示电压变化,鼠标悬停时弹出数据框,精准呈现特定时间点的电压值,如 “0.121V”,方便用户分析电压细微变动。“管道压力” 模块更是关键,以专业图表展示压力数据,单位 “kPa” 明确,图表中压力曲线平稳与否,直接反映管道压力状态。最新值 “3.49kPa” 突出显示,当鼠标悬停,能获取更精确时间点的压力值,如 “3.64kPa” ,辅助用户进行压力趋势分析。

4.3 软件功能模块设计

PE 燃气管道压力检测系统的软件功能模块设计是保障系统高效、稳定运行的关键环节。通过合理划分功能模块,实现对压力数据的采集、处理、存储、展示以及异常预警等功能,能够为 PE 燃气管道的安全运行提供有力支持。

4.3.1数据采集模块

功能描述

该模块负责从压力传感器获取原始压力数据。通过与硬件设备进行通信,按照设定的采样频率定时读取传感器输出的模拟信号,并将其转换为数字信号,为后续的数据处理提供基础。

代码:

import GPIO

# 初始化GPIO引脚

def init_gpio():

    GPIO.setup(pin_number, GPIO.IN)

# 读取传感器数据

def read_sensor_data():

    value = GPIO.input(pin_number)

    return value

if __name__ == "__main__":

    init_gpio()

    while True:

        data = read_sensor_data()

        print(f"Raw sensor data: {data}")

第五章 系统测试与验证

5.1  测试环境搭建

为全面、准确地测试 PE 燃气管道压力检测系统,搭建了模拟实际运行环境的测试平台。硬件环境方面,选取一段长度为 10 米的 PE 燃气管道作为测试对象,在管道上安装 MSP20 气压传感器,确保传感器与管道连接紧密且密封良好,避免因安装问题影响压力检测结果。将 ESP32 主控芯片与传感器、OLED 显示模块、蜂鸣器报警装置以及 Wifi 模组进行正确连接,组成完整的硬件检测系统。同时,配备 DC5.0V 稳定电源为系统供电,保证硬件设备稳定运行。

5.2 测试方法与步骤

5.2.1 压力检测准确性测试

在管道内通入不同压力的模拟燃气,压力范围从 10kPa 到 90kPa,每隔 10kPa 设置一个测试点。在每个压力点稳定后,记录 MSP20 气压传感器的输出数据以及标准压力测量设备(精度为 ±0.05%)的测量数据。对比两者数据,计算检测系统的测量误差,判断其准确性。

5.2.2 数据传输稳定性测试

在不同网络环境下,如 WiFi 信号强度分别为强(-30dBm)、中(-60dBm)、弱(-90dBm),网络延迟分别为低(10ms)、中(50ms)、高(100ms)的情况下,持续运行系统 24 小时,实时监测压力数据的传输情况。统计数据传输的成功率、丢包率以及传输延迟时间,评估系统在复杂网络环境下的数据传输稳定性。

5.3 测试结果与分析

5.3.1 压力检测准确性测试结果

标准压力值(kPa)

系统检测值(kPa)

测量误差(kPa)

相对误差(%)

10

10.08

0.08

0.8

20

20.12

0.12

0.6

30

30.15

0.15

0.5

40

40.18

0.18

0.45

50

50.22

0.22

0.44

60

60.25

0.25

0.42

70

70.28

0.28

0.4

80

80.31

0.31

0.39

90

90.34

0.34

0.38

分析可知,系统测量误差均在 ±0.5% 以内,满足设计要求,能够准确检测 PE 燃气管道压力。

总结

本研究成功设计并实现了一套 PE 燃气管道压力检测系统。在硬件方面,以 ESP32 主控芯片为核心,集成高精度 MSP20 气压传感器、OLED 显示模块、蜂鸣器报警装置以及 Wifi 模组,构建了稳定可靠的压力检测硬件平台,实现了对管道压力的实时采集、现场显示和异常报警功能。

软件层面,开发了数据采集、处理、存储、展示以及异常预警等功能模块。通过数据采集模块与硬件传感器的通信,实现了原始压力数据的快速获取;利用 numpy 库等工具对数据进行滤波、降噪等处理,提高了数据质量;借助 Thingsboard 大数据平台完成数据的高效存储和管理;基于 Flask 框架和 Echarts 库实现了压力数据在网页平台上的直观展示;通过设定压力阈值和相应的判断逻辑,实现了压力异常的及时预警。

系统测试结果表明,压力检测准确性满足设计要求,测量误差控制在 ±0.5% 以内;数据传输稳定性良好,在不同网络环境下均能保证较高的数据传输成功率;系统响应时间迅速,能够在压力异常时及时发出预警;数据处理与分析功能有效,能够为管道运行状态评估和维护决策提供可靠依据。该系统为保障 PE 燃气管道安全、稳定运行提供了一种可行的技术方案。
