摘要：本文深入解析了基于TLP181光耦的隔离数字量输入（DI）电路设计。文章首先阐述了DI电路在工业控制、电力监测等嵌入式场景中的重要性及电气隔离的必要性，然后详细介绍了TLP181光耦的关键特性。核心部分从输入限流保护、滤波抗干扰、光耦隔离传输和输出上拉滤波四个模块进行原理分析与参数计算，并结合24V输入、3.3V输出的典型应用场景给出了具体设计实例。最后总结了实际工程中需关注的反接保护、ESD防护、CTR验算等要点，为嵌入式硬件工程师提供了一套完整、可落地的隔离DI电路设计参考。

前言：

在工业控制、电力监测等嵌入式应用场景中，DI 数字量输入电路是系统与外部设备交互的核心接口。由于外部设备（如继电器、传感器、按钮等）的工作环境复杂，常伴随高压、电磁干扰等问题，直接连接可能导致 MCU/FPGA 损坏或信号误判。因此，电气隔离成为 DI 电路设计的必备环节。本文以一款基于光耦的隔离 DI 电路为例，从原理上详细解析其设计思路与工程实践要点。

一、电路整体架构与功能

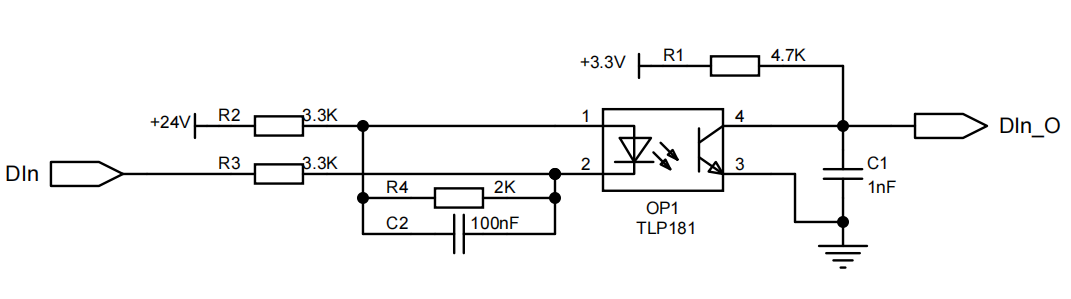

图中电路为单通道隔离数字量输入电路，核心功能是将外部输入的 "DIn" 信号经光电隔离后，传输至处理器的对应引脚，同时实现输入侧（外部设备）与输出侧的电气隔离，保障系统安全。

二、核心器件选型：TLP181 光耦

电路采用 TLP181 光耦，其内部由发光二极管（LED）和光敏三极管组成，通过 "电-光-电" 转换实现信号隔离传输。关键特性如下：

1. 隔离耐压：通常 ≥ 3750 Vrms，满足工业场景高压隔离需求；

2. 电流传输比（CTR）：典型值 50% ~ 600%（不同型号/批次有差异），决定输入电流与输出电流的比例关系；

3. 响应速度：开关时间 ≤ 10 μs，满足常规 DI 信号的频率需求（如 1 kHz 以下）。

三、电路模块拆解与原理分析

1. 输入限流与保护（R2、R3）

作用：限制光耦 LED 的正向电流（IF），防止过流损坏；同时抑制外部干扰。

参数计算：假设外部输入高电平为 24 V（工业常见电平），光耦 LED 正向压降 VF ≈ 1.15 V（参考 TLP181 数据手册），则限流电阻 Rlimit 的计算公式为：

Rlimit = (Vin(max) − VF) / IF

若设计 IF = 5 mA（兼顾功耗与 CTR 稳定性），代入得：

Rlimit = (24 V − 1.15 V) / 5 mA ≈ 4.57 kΩ

实际选用 3.3 kΩ（图中 R2、R3），此时 IF ≈ (24 V − 1.15 V) / 6.6 kΩ ≈ 3.46 mA

2. 滤波抗干扰（R4、C2）

作用 1：构成 RC 低通滤波器，滤除高频干扰（如电磁噪声、尖峰脉冲），避免误触发。

截止频率计算：RC 滤波器的截止频率 fc 公式为：

fc = 1 / (2πRC)

代入 R = 2 kΩ，C = 100 nF，得：

fc ≈ 0.795 kHz

该 RC 电路截止频率 fc ≈ 0.795 kHz，主要用于抑制 0.795 kHz 以上的高频电磁尖峰。RC 时间常数 τ = RC = 200 μs，时间很短，几乎不提供硬件机械防抖能力；继电器、按钮带来的触点抖动（毫秒级），还需要依靠软件防抖处理。

3. 光耦隔离传输模块（TLP181）

工作原理：当外部 DIn 输入引脚被拉至 COM（低电平）时，电流经 +24 V → R2 → 光耦 LED → R3 → COM 形成回路，LED 发光；光敏三极管受光照射后导通，将输出侧拉至低电平。

CTR 验证：CTR 定义为 "光敏三极管集电极电流 IC 与 LED 正向电流 IF 的比值"（CTR = IC / IF × 100%），需确保实际应用中 CTR 余量充足（或调整 IF）。假设输出上拉电阻 R1 = 4.7 kΩ，输出供电 3.3 V，导通时集电极最小电流 Ic ≈ 3.3 V / 4.7 kΩ = 0.70 mA。TLP181 最小 CTR = 50%，则要求最小输入电流

IF > IC / CTRmin = 1.40 mA。本电路实际 IF ≈ 3.46 mA，具备充足余量。

4. 输出上拉与滤波（R1、C1）

R1（上拉电阻）：光耦光敏三极管为集电极开路（OC）输出，需外接上拉电阻将输出拉至高电平。当光敏三极管截止时，+3.3 V 经 R1 将 "DIn_O" 拉高；导通时，输出被拉低至近地电平。

C1（滤波电容）：进一步滤除输出侧的高频噪声，稳定信号电平，避免处理器误采样。

总结

隔离数字量输入电路是嵌入式系统可靠性的 "第一道防线"。本文以 TLP181 光耦为核心，从限流保护、滤波抗扰、隔离传输、输出驱动四个维度解析了电路设计逻辑。实际工程中，除调整限流电阻、滤波 RC 参数外，还需要重视 反接保护、ESD 浪涌防护、CTR 最坏工况 验算，区分硬件滤波与软件防抖分工，结合外部设备电压等级、有源/无源信号类型、现场干扰情况完成设计，保证复杂工业工况稳定运行。
