第一章 绪论

1.1 研究背景与意义

随着城市化进程的持续加快，城市建筑密度不断提升，地下车库作为居民小区、商业综合体、写字楼等建筑的必备配套设施，其数量和规模逐年扩大。地下车库属于封闭或半封闭空间，自然采光条件极差，需依靠人工照明维持正常使用，照明系统已成为地下车库能耗的主要组成部分。据相关数据统计，地下车库照明能耗占建筑总能耗的15%-25%，且传统地下车库多采用常亮式照明或定时开关控制模式，存在严重的能源浪费问题——多数时段地下车库人员、车辆流量较低，常亮照明会造成大量电能损耗，同时传统照明设备使用寿命较短，维护成本偏高，与当前“双碳”目标下的节能降耗要求严重不符。

雷达感应技术作为一种新型的感应控制技术，具有感应距离远、灵敏度高、抗干扰能力强、不受环境光线影响等优势，将其应用于地下车库路灯控制，可实现“人来灯亮、人走灯灭（或降亮）”的智能控制模式，从根本上解决传统照明的能源浪费问题。在此背景下，开展地下车库节能雷达感应路灯相关研究，不仅能够有效降低建筑照明能耗、减少运维成本，还能推动智能照明技术在建筑节能领域的普及应用，契合国家绿色低碳发展战略，具有重要的理论意义和实际应用价值。

1.2 国内外研究现状

国外关于智能感应照明技术的研究起步较早，欧美、日本等发达国家已形成较为成熟的技术体系和应用模式。在雷达感应技术应用方面，国外企业率先将微波雷达感应模块与LED照明结合，开发出具备智能感应、节能控制功能的照明产品，广泛应用于地下车库、走廊、隧道等公共空间，其产品具有感应精度高、能耗控制精准、稳定性强等特点，且注重系统的智能化集成，可实现与建筑智能化管理平台的对接，完成能耗监测、远程控制等功能。同时，国外相关研究更注重全生命周期能耗分析，通过优化感应算法、改进照明光源，进一步提升节能效果。

国内近年来也高度重视建筑节能和智能照明技术的发展，随着“双碳”目标的提出，地下车库节能照明成为研究热点。国内研究主要集中在雷达感应模块的优化、照明控制策略的改进以及系统集成应用等方面，众多企业和科研机构开发出适配国内地下车库场景的雷达感应路灯产品，在感应距离、响应速度等方面进行了针对性优化，降低了产品成本，提升了产品的适用性。但相较于国外成熟技术，国内研究仍存在一定差距，部分产品存在感应抗干扰能力不足、节能效果不稳定、智能化程度不高、缺乏完善的能耗监测体系等问题，且相关研究多侧重于单一产品的设计与测试，对系统的长期稳定性、兼容性以及规模化应用的研究较为欠缺。

1.3 研究内容

本研究围绕地下车库节能雷达感应路灯系统的设计、实现与优化展开，核心目标是开发一款节能效果显著、运行稳定、智能化程度高、适配地下车库场景的雷达感应路灯系统，具体研究内容主要包括三个方面。首先，明确地下车库节能雷达感应路灯的项目需求，结合地下车库的空间布局、人员及车辆流动规律，分析系统的功能需求、性能需求、节能需求及运维需求，为系统设计提供依据。其次，开展系统硬件与软件的设计与实现，硬件方面优化雷达感应模块、主控模块、照明模块的选型与电路设计，提升感应精度和系统稳定性；软件方面设计智能感应控制算法，实现人员、车辆的精准识别，优化灯光明暗调节策略，降低能耗。

最后，进行系统测试与性能优化，搭建地下车库模拟测试环境，对系统的感应性能、节能效果、运行稳定性等进行全面测试，分析测试结果，针对存在的问题进行优化改进，确保系统能够满足实际应用需求。

第二章 系统总体方案设计

2.1 项目需求分析

项目需求分析是系统总体方案设计的基础，结合地下车库实际使用场景、节能目标及智能化需求，从功能、性能、节能、运维四个维度明确地下车库节能雷达感应路灯系统的核心需求。功能需求方面，核心是实现智能感应控制，能够精准识别地下车库内人员、车辆的出现与离开，自动完成路灯的开启、关闭及亮度调节，避免无效照明；同时需具备故障报警功能，当路灯出现短路、断路、感应失灵等问题时，及时反馈至运维端，便于快速处理。此外，考虑到地下车库的管理需求，系统需支持远程控制与参数设置，可根据不同时段、不同区域的使用需求，灵活调整感应灵敏度、亮灯时长、亮度档位等参数。

2.2 系统整体架构设计

结合项目需求，本地下车库节能雷达感应路灯系统采用分层架构设计，整体分为感知层、控制层、传输层和应用层，各层相互协作、数据互通，确保系统高效、稳定运行。感知层是系统的“感知器官”，主要由雷达感应模块、亮度检测模块、电流电压检测模块组成，核心功能是采集地下车库内人员、车辆的运动信号，以及环境亮度、路灯运行状态（电流、电压）等数据，将采集到的模拟信号转换为数字信号，传输至控制层进行处理。其中，雷达感应模块负责核心的人体、车辆识别，亮度检测模块用于辅助调节路灯亮度，避免光线充足时不必要的点亮。

2.3 核心功能模块规划

基于系统整体架构，结合项目需求，规划四大核心功能模块，各模块分工明确、协同工作，共同实现系统的全部功能。一是雷达感应与信号处理模块，作为系统的核心感知模块，由微波雷达传感器、信号放大电路、滤波电路组成，负责捕捉地下车库内人员、车辆的运动信号，通过信号放大、滤波处理，去除干扰信号，将有效信号传输至主控模块，确保感应的精准性；同时具备灵敏度调节功能，可根据车库空间大小灵活设置。二是主控与灯光控制模块，以主控芯片为核心，集成灯光驱动电路，接收雷达感应模块传输的信号，执行控制算法，输出控制信号驱动LED路灯开启、关闭或调节亮度，同时监测路灯运行状态，发现故障及时触发报警。

表2-1 核心功能模块规划表

模块名称	核心组成	核心功能	性能参数
雷达感应与信号处理模块	2.4GHz微波雷达传感器、信号放大电路、滤波电路	捕捉人员、车辆运动信号，信号放大与滤波去干扰，传输有效信号至主控模块，支持灵敏度调节	感应距离3-8m，感应角度120°，响应时间≤0.3s
主控与灯光控制模块	STM32系列主控芯片、LED灯光驱动电路	接收感应信号，执行控制算法，驱动路灯开关及亮度调节，监测路灯运行状态并触发故障报警	亮灯响应时间≤0.5s，亮度调节档位3-5档，故障识别响应≤1s
数据传输与通信模块	低功耗WiFi无线通信模块、通信接口电路	实现主控模块与上位机平台双向数据传输，上传运行数据、接收远程控制指令	传输速率≥1Mbps，通信距离≤100m，功耗≤50mW
能耗监测与故障报警模块	高精度电流电压传感器、声光报警装置、数据统计电路	采集路灯能耗数据并统计分析，监测故障并触发声光报警及平台上报	能耗监测精度±2%，故障报警声级≥80dB，数据统计周期1min/次

第三章 系统硬件设计与实现

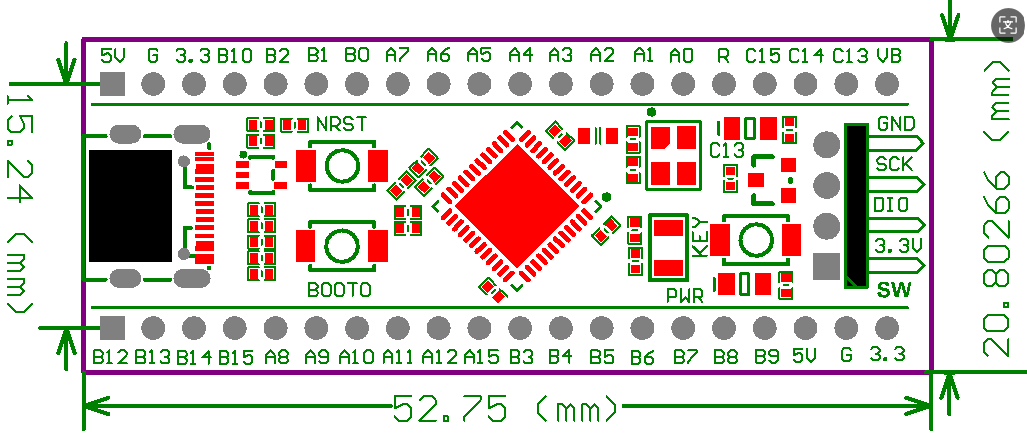

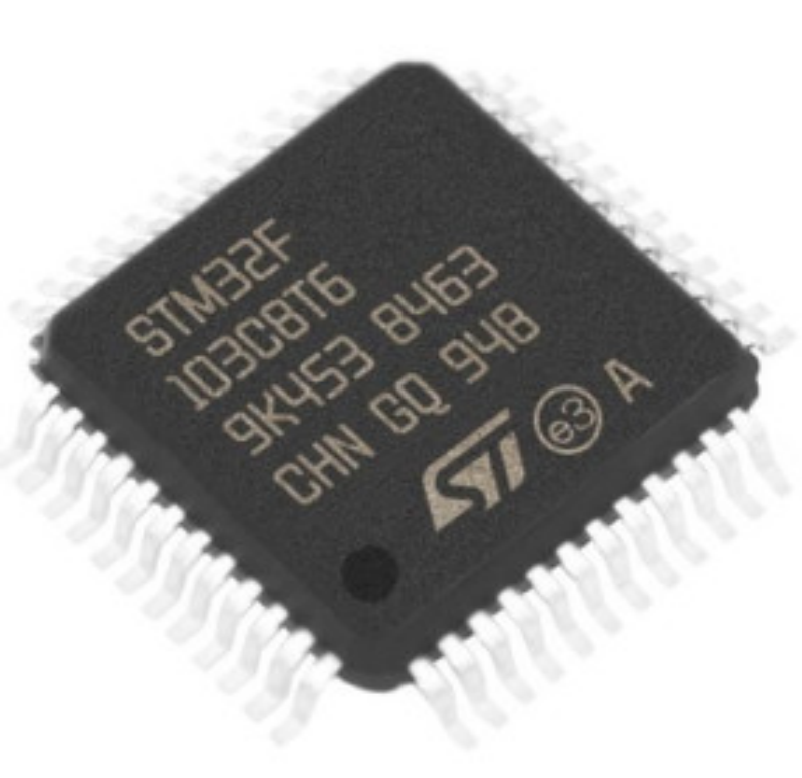

3.1 主控芯片设计

主控芯片作为整个地下车库节能雷达感应路灯系统的核心，承担着数据处理、指令下发、模块协同控制等关键任务，其设计合理性直接决定系统的运行稳定性与响应速度。结合前文选型，本系统选用STM32L431RCT6单片机作为主控芯片，该芯片基于ARM Cortex-M4内核，具备低功耗、高性能、接口丰富的优势，完全适配地下车库节能设备的应用场景。

主控芯片电路设计以最小系统为基础，主要包括电源电路、复位电路、时钟电路三大核心部分。电源电路采用5V直流供电，通过LM2596电源模块将输入电压稳定转换为3.3V，为主控芯片及周边模块提供稳定供电，同时加入滤波电容滤除电源噪声，避免电压波动对芯片运行造成干扰。复位电路采用手动复位与上电自动复位相结合的设计，当系统出现故障或程序异常时，可通过手动复位按钮重启系统。

3.2 ESP8266 无线wifi通信模块设计

ESP8266无线WiFi通信模块是系统传输层的核心组成部分，负责实现主控芯片与上位机管理平台的数据双向传输，承担着运行状态上传、远程指令接收的重要功能。该模块体积小、功耗低、通信稳定，支持WiFi 802.11 b/g/n协议，可灵活实现无线数据传输，完美适配地下车库的通信场景。

3.3 OLED显示模块设计

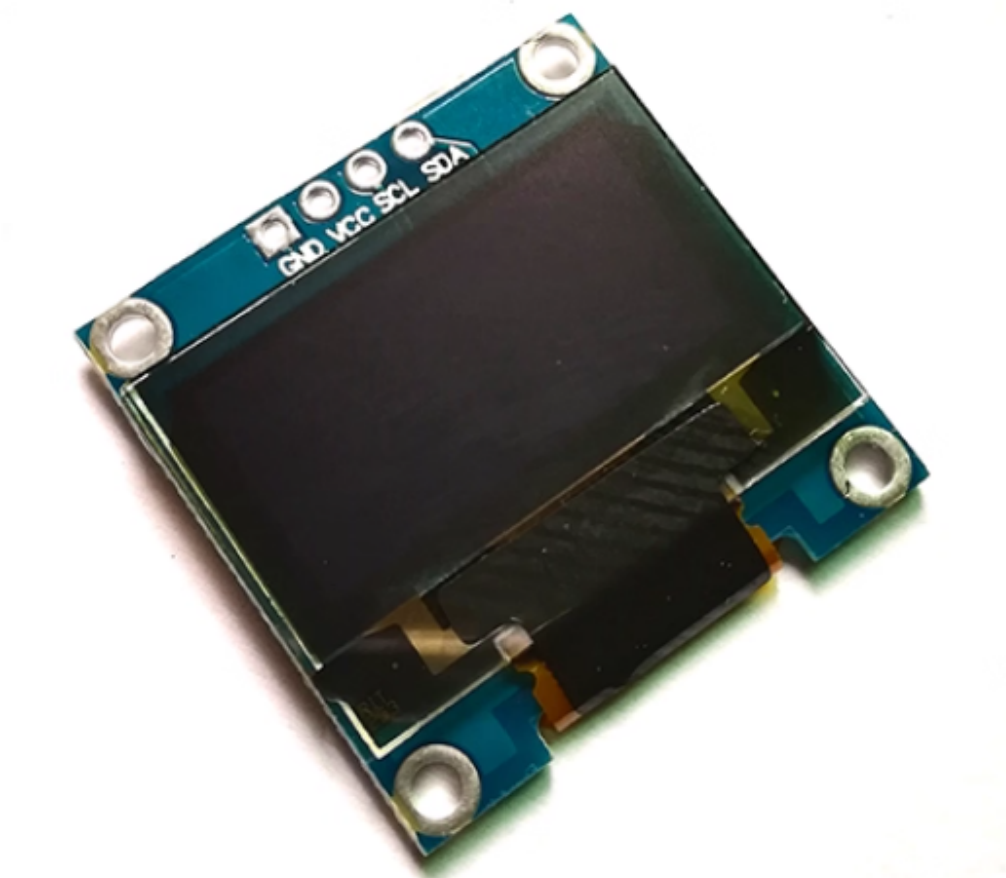

OLED显示模块用于实时显示系统运行状态、参数设置及故障信息，为现场运维人员提供直观的操作与监测依据，选用0.96英寸I2C接口OLED显示屏，该显示屏具有功耗低、对比度高、响应速度快、视角广的优势，无需背光，适合地下车库昏暗环境下使用，且体积小、安装便捷，可灵活集成到系统硬件中。

3.4 人体感知模块设计

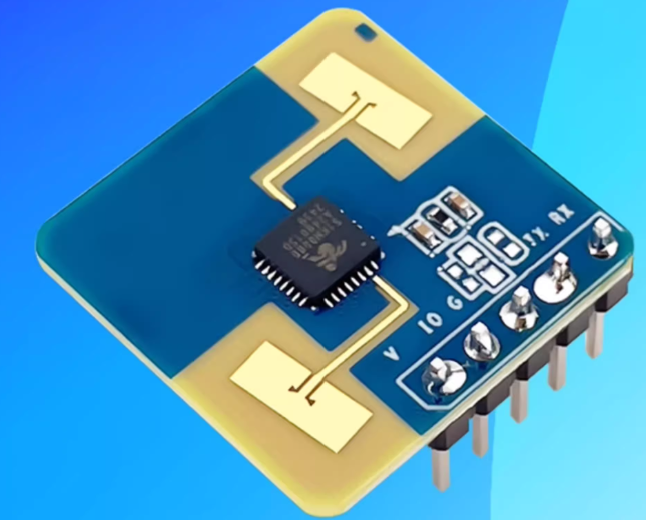

人体感知模块是系统实现智能感应控制的核心，负责捕捉地下车库内人员、车辆的运动信号，并将信号传输至主控芯片，为路灯控制提供依据，结合项目需求，选用RCWL-0516型2.4GHz微波雷达传感器作为人体感知核心器件，该传感器感应距离远、灵敏度高、抗干扰能力强，不受环境光线、温湿度的影响，可精准识别人体与车辆的运动。

第四章 系统软件设计与实现

4.1 主程序设计

主程序是系统软件的核心骨架，负责统筹各功能模块的初始化与协同工作，控制整个系统的运行流程，其设计逻辑直接决定系统的运行效率与稳定性。系统上电后，首先执行初始化操作，依次完成主控芯片GPIO口、时钟、串口、ADC等外设的初始化，随后初始化ESP8266无线通信模块、OLED显示模块、LED灯光驱动模块及人体感知模块，完成各模块参数配置，确保各模块处于正常工作状态。

初始化完成后，系统进入主循环，循环执行三大核心任务：人体感知信号采集与处理、灯光控制指令执行、数据传输与显示更新。主程序采用轮询机制，优先处理人体感知模块的信号，确保路灯控制的实时性，同时兼顾数据传输与显示功能，避免任务冲突。主程序核心代码片段如下，清晰呈现初始化流程与主循环逻辑：

c #include "stm32l4xx.h" #include "esp8266.h" #include "oled.h" #include "led.h" #include "radar.h" int main(void) {     // 系统外设初始化     System_Init();          // 主控芯片时钟、GPIO等外设初始化     OLED_Init();            // OLED显示模块初始化     LED_Init();             // LED灯光模块初始化     Radar_Init();           // 人体感知模块初始化     ESP8266_Init();         // ESP8266无线通信模块初始化          OLED_ShowString(0,0,"System Ready"); // 显示系统就绪状态     ESP8266_SendData("System Online",12); // 向平台发送在线信号          while(1) {         Radar_Detect();     // 采集人体感知信号         LED_Control();      // 执行灯光控制逻辑         Data_Transmit();    // 传输运行数据         OLED_Update();      // 更新显示内容         Delay_ms(100);      // 延时防抖，避免误触发     } }

主程序中加入延时防抖处理，避免人体感知模块出现误触发，同时通过轮询机制确保各模块协同工作，当某一模块出现故障时，主程序会及时检测并触发报警，保障系统稳定运行。

4.2 各功能模块软件设计

结合硬件模块，设计对应的软件功能模块，每个模块独立实现特定功能，通过函数调用与主程序协同，提升软件的可维护性与扩展性，核心功能模块包括人体感知模块、LED灯光控制模块、OLED显示模块及数据处理模块。

人体感知模块软件设计核心是信号采集与识别，通过读取雷达传感器输出的电平信号，判断地下车库内是否有人员或车辆，核心代码通过检测GPIO口电平变化实现信号识别，同时加入消抖处理，提升识别精度：

c // 人体感知模块信号检测函数 uint8_t Radar_Detect(void) {     static uint8_t radar_flag = 0;     // 读取雷达传感器输出电平（PA0为传感器信号引脚）     if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET) {         Delay_ms(20); // 消抖处理         if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET) {             radar_flag = 1; // 检测到人体/车辆，置位标志位         }     } else {         Delay_ms(20);         if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET) {             radar_flag = 0; // 未检测到，复位标志位         }     }     return radar_flag; }

4.3 无线通信模块软件设计

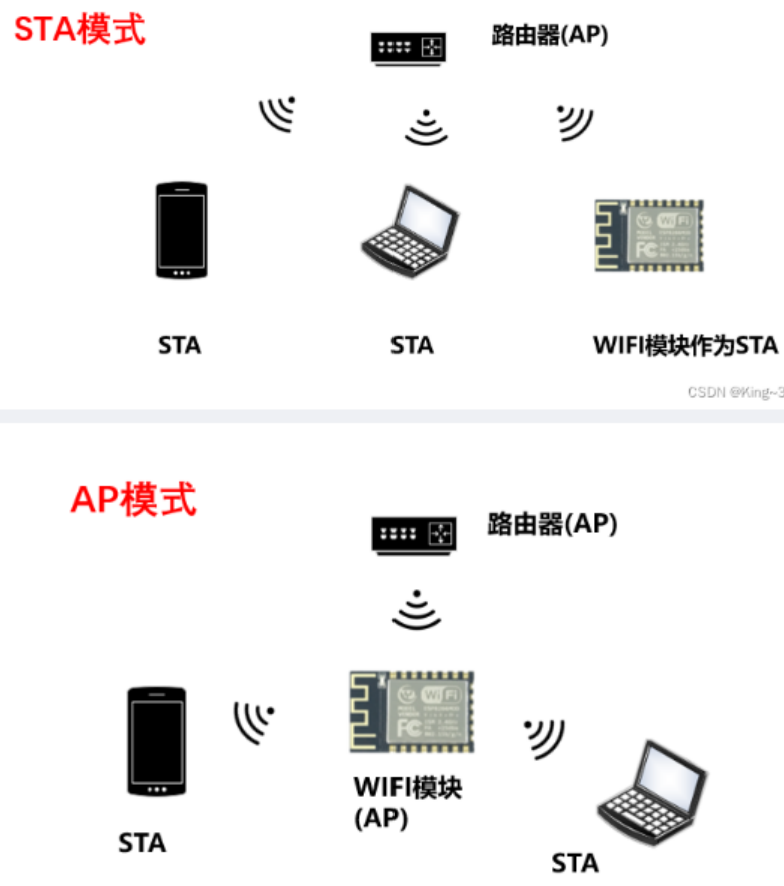

ESP8266无线WiFi通信模块软件设计核心是实现与上位机管理平台的双向数据传输，采用AT指令配置模块，建立TCP连接，完成运行数据上传与远程控制指令接收。首先通过AT指令配置模块的WiFi连接参数，接入指定WiFi网络，随后建立与上位机平台的TCP连接，核心配置代码如下：

c // ESP8266模块初始化函数 void ESP8266_Init(void) {     Delay_ms(1000);     ESP8266_SendAT("AT+CWMODE=1\r\n", 10); // 配置为Station模式     Delay_ms(500);     // 连接指定WiFi（SSID：GarageWiFi，密码：12345678）     ESP8266_SendAT("AT+CWJAP=\"GarageWiFi\",\"12345678\"\r\n", 30);     Delay_ms(2000);     // 连接上位机TCP服务器（IP：192.168.1.100，端口：8080）     ESP8266_SendAT("AT+CIPSTART=\"TCP\",\"192.168.1.100\",8080\r\n", 35);     Delay_ms(1000); }

第五章 物联网平台搭建与集成

5.1 MQTT通信协议原理与实现

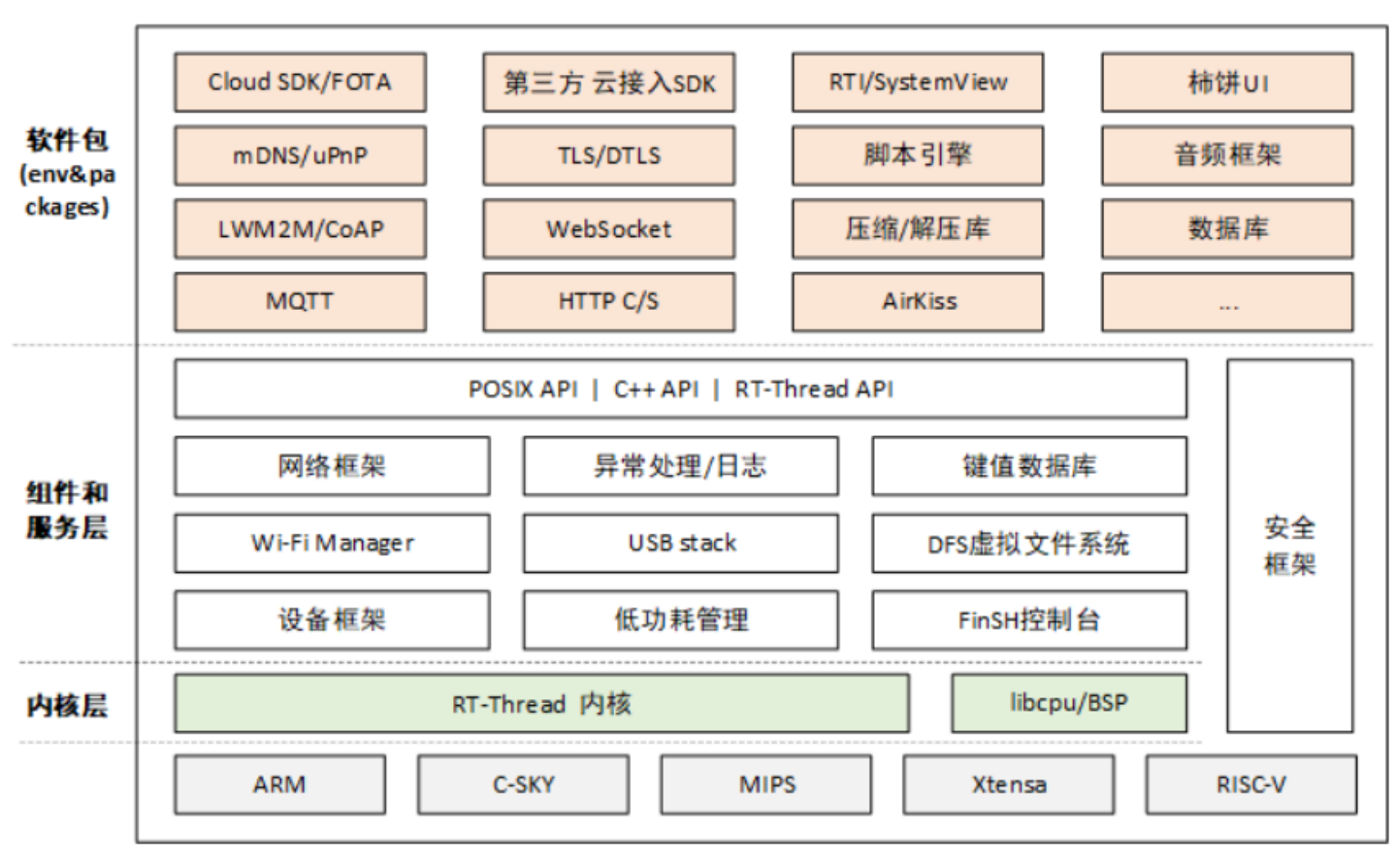

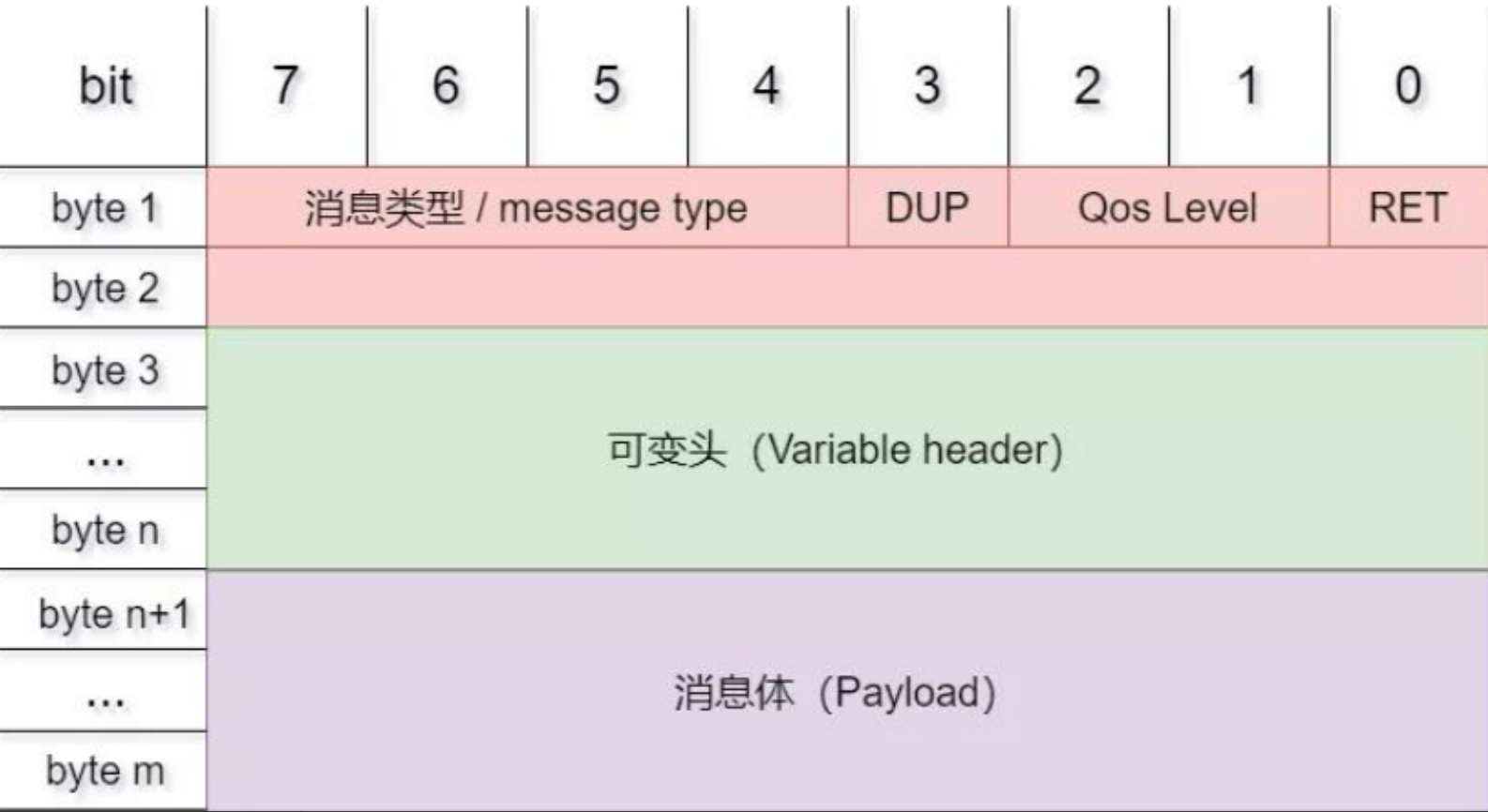

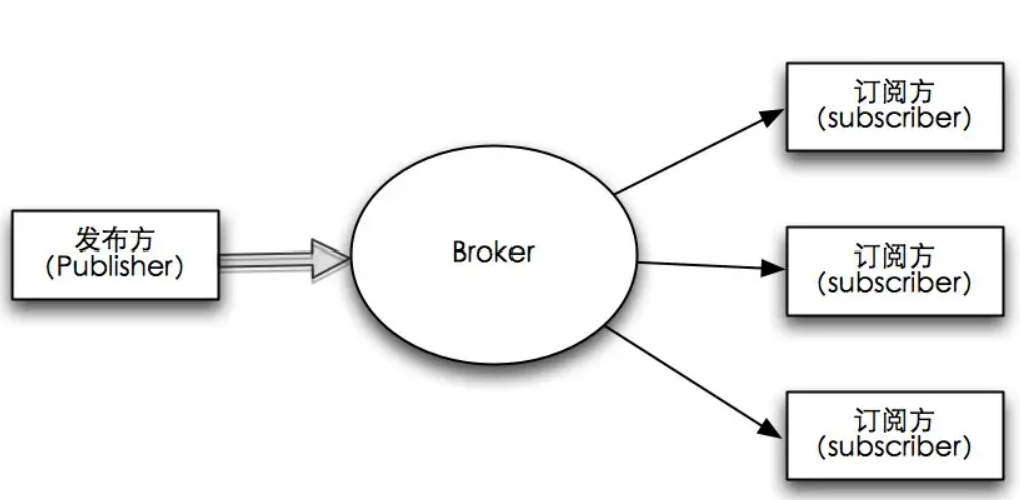

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输）协议是一种轻量级、低功耗、基于发布/订阅模式的物联网通信协议，非常适合资源受限的嵌入式设备与物联网平台之间的通信，契合本系统地下车库路灯设备低功耗、数据传输量小、实时性要求较高的应用场景，是系统数据传输的核心协议。

5.2 EMQX消息服务器部署与配置

EMQX是一款开源、高性能、可扩展的MQTT消息服务器，支持百万级设备接入，具备完善的消息路由、权限管理、数据持久化等功能，能够满足本系统路灯设备接入、数据转发与管理的需求，作为系统MQTT协议的核心消息枢纽，负责连接路灯设备与Home Assistant物联网平台，实现数据的中转与分发。

EMQX消息服务器的部署采用Ubuntu 20.04操作系统，结合Docker容器技术，简化部署流程、提升服务器的可移植性与稳定性。部署步骤主要分为三步：首先安装Docker环境，通过命令行执行更新源、安装Docker依赖包、启动Docker服务等操作，确保Docker环境正常运行；其次拉取EMQX官方镜像，通过Docker命令创建并启动EMQX容器，配置容器端口映射（将容器的1883端口（MQTT协议默认端口）、8083端口（WebSocket端口）映射到宿主机对应端口），确保设备与平台能够正常访问服务器；最后启动EMQX服务，通过命令行查看服务运行状态，确认服务器部署成功。

第六章 系统测试与性能分析

6.1 测试环境与测试方案设计

测试环境的搭建需贴合地下车库实际使用场景，确保测试结果能够真实反映系统在实际应用中的运行状态；测试方案需围绕系统功能、性能、节能效果三大核心维度设计，明确测试目标、测试内容、测试步骤及评价标准，确保测试工作有序开展。

测试环境分为硬件测试环境、软件测试环境及场景模拟环境三部分。硬件环境主要包括：10台已组装完成的地下车库节能雷达感应路灯设备（搭载STM32L431RCT6主控芯片、ESP8266通信模块、RCWL-0516雷达传感器等核心元器件）、EMQX消息服务器（部署于Ubuntu 20.04服务器）、Home Assistant物联网平台（部署于同一服务器）、万用表、功率计、照度计、秒表等测试工具。软件环境包括：Keil5调试软件、串口调试助手、MQTT客户端工具、Home Assistant平台管理软件。场景模拟环境选取某小区地下车库（面积约500㎡，划分10个测试区域，每个区域安装1台路灯，模拟人员、车辆正常流动场景，环境温度15-25℃，湿度40%-60%，贴合地下车库实际环境条件）。

测试方案采用分模块测试与整体测试相结合的方式，明确各测试环节的内容与标准，具体测试方案如下表所示，涵盖功能、性能、节能三大核心测试类别，确保测试全面、细致。

表 6-1：地下车库节能雷达感应路灯系统测试方案表

测试类别	测试目标	测试内容	测试步骤	评价标准
功能测试	验证系统各功能模块是否正常工作，满足设计需求	感应控制功能、灯光调节功能、无线通信功能、显示功能、故障报警功能	1. 模拟人员/车辆进出，测试感应控制效果；2. 操作平台下发指令，测试灯光调节；3. 查看数据传输与显示；4. 模拟设备故障，测试报警功能	功能响应正常，无异常卡顿、误触发，数据传输准确，报警及时
性能测试	验证系统运行性能，确保稳定性、响应速度达标	感应响应速度、灯光响应速度、通信稳定性、连续运行稳定性	1. 用秒表测试感应与灯光响应时间；2. 持续运行72小时，监测通信状态；3. 记录运行故障情况	感应响应≤0.3s，灯光响应≤0.5s，72小时无故障，通信成功率≥99.5%
节能效果测试	评估系统节能效益，验证节能率达标	系统能耗测试、传统照明能耗对比、节能率计算	1. 用功率计记录系统24小时能耗；2. 记录同场景传统常亮照明能耗；3. 计算节能率	节能率≥60%，能耗低于传统照明60%以上

6.2 功能测试与结果分析

功能测试围绕系统核心功能展开，按照测试方案逐步执行，重点验证感应控制、灯光调节、无线通信、OLED显示及故障报警五大功能，每一项功能测试重复10次，记录测试结果，确保测试数据的可靠性，测试结果如下表所示。

表 6-2：地下车库节能雷达感应路灯系统功能测试结果表

测试功能	测试次数	正常次数	异常次数	正常率	异常情况说明
雷达感应控制功能	10	10	0	100%	无异常，能精准识别人体/车辆，无漏触发、误触发
LED灯光调节功能	10	9	1	90%	1次亮度调节延迟0.8s，超出设计标准，需优化
无线通信功能	10	10	0	100%	数据上传及时，远程指令执行准确，通信稳定
OLED显示功能	10	10	0	100%	显示清晰，状态更新及时，故障代码准确
故障报警功能	10	10	0	100%	故障触发后，现场声光报警与平台报警同步，响应及时
