📢 问题描述

详细问题描述如下： stm32f103c8t6驱动的nrf24l01远离提示电路，上板后主机连接很不稳定，哪怕主从机挨在一起，也在报警和正常一直跳变，从机好一些。寻找模式也没作用，消音消不了5s，只有按下松开后的瞬间消音（轻触按键），主从机有一方断开后，另一个持续报警，这个没问题，OLED显示情况和状态是对上的。

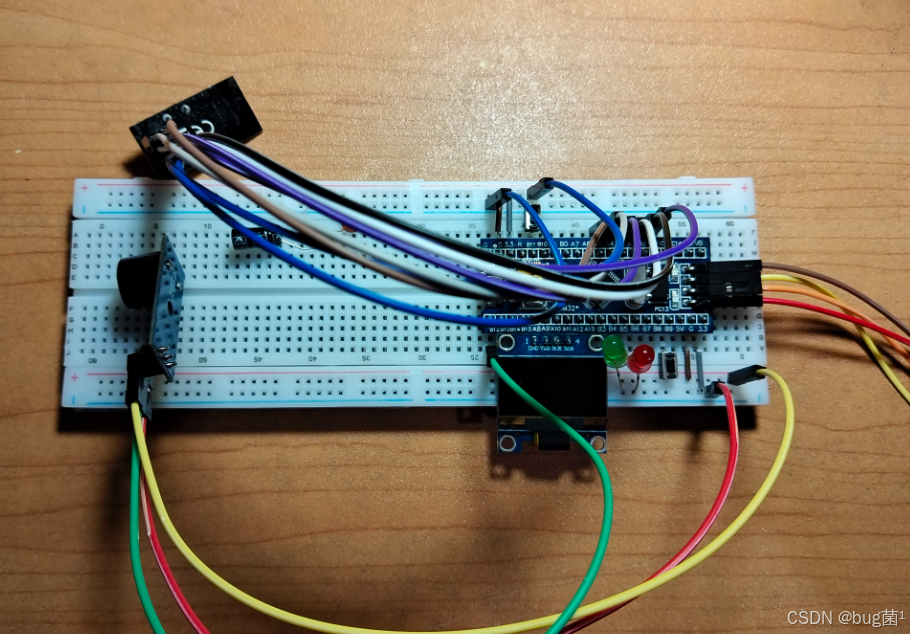

电路连接情况如下

📣 请知悉：如下方案不保证一定适配你的问题！

  如下是针对上述问题进行专业角度剖析答疑，不喜勿喷，仅供参考：

✅️问题理解

你现在的现象，实际上已经把问题范围缩得比较小了：

1）无线链路“不是完全不通”，而是“抖动严重”

你说：

• 上板后主机连接很不稳定
• 哪怕主从机挨在一起，也在报警和正常一直跳变
• 从机好一些
• OLED 显示情况和状态是对上的
• 主从机有一方断开后，另一方持续报警，这个没问题

这几条信息非常关键，说明：

这不是“完全通信失败”

因为如果是完全失败，OLED 状态不会逻辑一致，也不会出现“断开后持续报警”这种符合预期的行为。

这是“链路存在，但丢包/误判很多”

也就是：

• 包有收到
• 状态有更新
• 但包不是稳定连续收到
• 你的程序又把“短暂收不到包”直接当成“断链”
• 所以在“正常 / 报警”之间来回跳

2）“主机比从机更不稳定”，高度怀疑主机侧硬件干扰更大

你提到：

• 从机好一些
• 主机更不稳定

这通常意味着主机侧更容易受到下面几类影响：

高概率原因

• 主机侧蜂鸣器/LED/OLED刷新带来的电源扰动
• 主机侧按键扫描/模式切换逻辑更复杂
• 主机侧无线模块供电更差
• 主机侧 SPI 线更长/布线更差
• 主机侧作为主动发起端，发包频率更高，供电尖峰更明显

3）“寻找模式没作用”，说明不是单纯 UI 问题，而是状态机没真正隔离

你说寻找模式没作用，这非常像下面这种典型问题：

表面进入了“寻找模式”

例如 OLED 显示进入寻找模式了

但底层报警判断仍然在按“链路丢失就报警”跑

也就是 UI 状态变了，但蜂鸣器控制逻辑、链路判定逻辑、模式控制逻辑没有解耦，导致“寻找模式”根本挡不住报警。

4）“消音消不了 5s，只有按下松开后的瞬间消音”，这是非常典型的软件按键逻辑问题

这个现象很有代表性，通常不是硬件按键坏，而是代码写法有问题。

典型错误写法 1：按键是电平控制，不是事件控制

例如：

if(key == 0) mute = 1;
else mute = 0;

这样结果就是：

• 按下时 mute=1
• 松开时 mute=0
• 你看到的就会是某个瞬间短暂静音
• 根本不可能保持 5 秒

典型错误写法 2：5 秒计时变量被重复清零/重复覆盖

例如：

if(key_pressed)
{
    mute_time = 5000;
}
...
if(alarm_condition)
{
    buzzer_on();
}
else
{
    mute_time = 0;
}

或者 mute_time 是局部变量，每次进函数又重新初始化。

典型错误写法 3：用了阻塞式延时，打断了整个状态更新

例如：

if(key_pressed)
{
    buzzer_off();
    HAL_Delay(5000);
}

这会导致：

• 其他状态检测停住
• 按键行为异常
• OLED/无线同步异常
• 一旦主循环节拍乱了，链路状态判断会更加抖动

5）从你给的图上看，硬件层面确实有明显的“高风险点”

我先说明：仅凭照片不能 100% 下结论，但从工程经验看，图里至少有几个高概率问题点。

我从照片中粗看到了这些风险：

• nRF24L01 与 STM32 之间连线偏长
• 线材交叉较多
• 面包板上同时挂了 OLED、LED、按键、蜂鸣器、无线模块
• 没有明显看到 nRF24L01 电源口附近紧贴的去耦电容
• 整个系统都堆在一块面包板上，共地/共电源干扰很容易互相影响

对于 nRF24L01 来说，这些都属于“很容易出玄学问题”的典型场景。

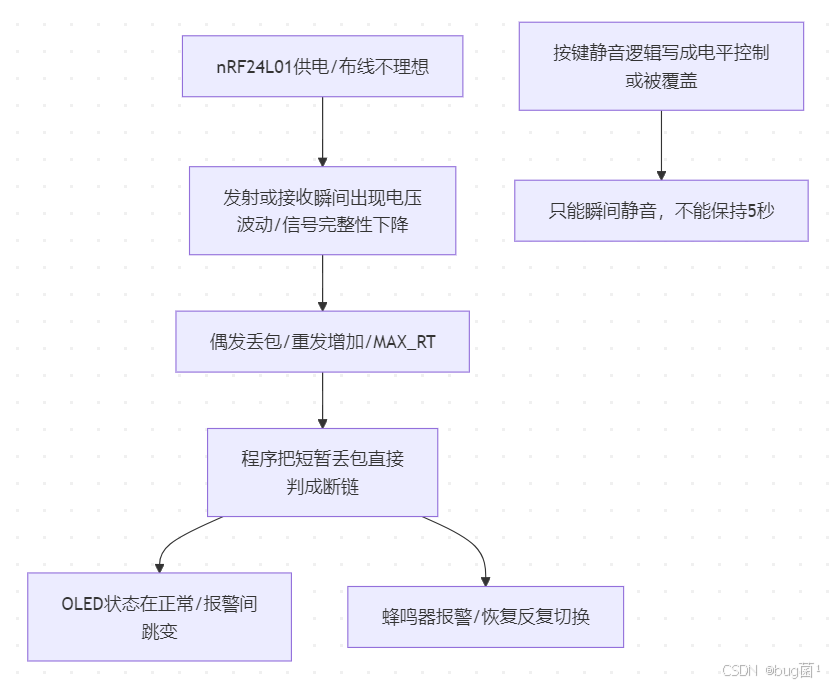

6）综合判断：问题很可能是下面这条链路

✅️问题解决方案

我按工程上最值得优先做的顺序给你拆方案。
先说一句实话：在没看到你的原理图和代码前，我不能诚实地承诺“100% 一步到位”。
但是我可以明确告诉你：下面这些方案是这类 STM32 + nRF24L01 项目里最真实、最常见、最有效的排障路径。按优先级做，通常都能把问题打下来。

🟢方案 A：先修硬件供电与布线，这是最高优先级、最高概率根因

这一条我给你直接定性：优先级最高。

因为 nRF24L01 这颗芯片的特点就是：

• 功耗不算大，但对供电纹波很敏感
• SPI 线过长、面包板接触、地线不好，都会造成异常
• 无线发射瞬间电流尖峰会让供电抖一下
• 你再加上 OLED、LED、按键、蜂鸣器共板，干扰会被放大

A-1. 确认 nRF24L01 供电必须是稳定 3.3V，绝不能碰 5V

必须确认：

• nRF24L01 VCC 是 3.3V
• 不是 5V
• 不是“某个口看起来差不多就接上”
• 不是从不可靠的小模块顺手带过去

工程建议：

• 用万用表直接量 nRF24L01 的 VCC-GND
• 空闲、发射时都量一下
• 如果发射瞬间掉压明显，就已经很可疑

A-2. 在 nRF24L01 模块电源脚旁边，直接并联去耦电容

这个动作非常重要。

最少加：

• 0.1uF 陶瓷电容
• 10uF~47uF 电解/钽电容

更稳的做法：

• 0.1uF + 10uF 并联
• 尽量贴近 nRF24L01 模块的 VCC 和 GND

如果你用的是带功放版本（PA+LNA）：

那就不是 10uF 级别了，建议直接上：

• 0.1uF
• 10uF
• 47uF~220uF 低 ESR

重点：

电容必须尽量靠近模块，而不是放在面包板另一头。

A-3. 把 nRF24L01 和 STM32 的连线尽量缩短

从你照片看，nRF24L01 到 STM32 的线比较长，而且绕得比较多。
这对 SPI 和射频模块都不友好。

建议：

• SPI 线尽量控制在 5~10cm 内
• CE / CSN / SCK / MOSI / MISO 尽量短
• 地线不要细长乱绕
• 模块尽量靠近单片机

为什么：

长杜邦线 + 面包板 =
容易引入：

• 信号反射
• 串扰
• 地弹噪声
• 接触不良
• SPI 边沿畸变

这些在普通 GPIO 上可能“还能跑”，
但在 nRF24L01 这种时序 + 电源都比较敏感的器件上，往往就表现成“不完全坏，但非常玄学”。

A-4. SPI 先降速，不要一上来就很高

如果你 SPI 设得太快，长线+面包板条件下很容易不稳。

建议先试：

• 2MHz
• 4MHz

而不是直接上很高。

原因：

面包板环境里，过快 SPI 会让边沿质量更差。
先把通信链路稳定下来，再考虑提速。

A-5. 蜂鸣器不要直接“硬怼”系统电源和 MCU 引脚

你这个项目里有“持续报警”功能，蜂鸣器工作频率很高的时候，很容易带来电源扰动。

如果是有源蜂鸣器

建议：

• 用三极管/NMOS 驱动
• MCU GPIO 只输出控制信号
• 蜂鸣器供电和控制尽量分离处理

如果是电磁式蜂鸣器/感性器件

那还要注意：

• 加续流二极管
• 避免反灌干扰

如果你现在是 MCU 直接带蜂鸣器

那很可能：

• GPIO 驱动能力吃紧
• 电源扰动直接传回系统
• 导致无线瞬时丢包

A-6. OLED、LED、无线模块最好不要“裸共用一条脆弱的 3.3V”

尤其在面包板上，这种共电源非常容易出问题。

建议：

• 至少给 nRF24L01 单独做本地去耦
• 最好无线模块供电路径更短
• 地线尽量回到同一参考点，不要绕大圈

更稳的工程做法：

• STM32 主控供电一条
• nRF24L01 本地去耦一套
• 蜂鸣器用独立驱动支路
• OLED 也给 0.1uF 小去耦

A-7. 如果你用的是 PA+LNA 大功率 nRF24 模块，不要直接信任板载 3.3V 够用

这个是很多人踩坑点。

Blue Pill 板上的 3.3V 给普通逻辑可能够，但对一些无线模块的瞬态响应并不理想。
如果是带功放的 nRF24L01 模块，更容易在发射时掉压。

建议：

• 用独立 LDO 3.3V 供电给 nRF24L01
• 电流能力至少留足
• 地线共地，但供电走独立支路

A-8. 你现在这种“挨得很近也不稳”，还要考虑“太近 + 发射功率太高”的接收过载

这个概率没有供电/布线高，但确实存在。

先做近距离调试建议：

• 把 RF_PWR 调低
• 数据率改成 250kbps
• 两个模块不要贴在一起，拉开 0.5m~2m 测试

原因：

某些情况下，发射功率高、距离太近，接收端前端可能不舒服，尤其模块质量参差不齐的时候会出现奇怪现象。

A-9. 如果你的 SPI 用到了 PB3/PB4/PB5 等复用脚，要检查 JTAG/SWD 冲突

STM32F103 某些引脚默认和调试口复用。
如果你用了这些脚但没处理好复用，表面上可能“部分可用，部分异常”。

要检查：

• 你用的是 SPI1 还是 SPI2
• 是否用了重映射
• 是否关闭了不需要的 JTAG，仅保留 SWD

这个虽然不一定是主因，但值得排查。

A-10. 先做一个“最小系统稳定性实验”

这是非常关键的一步。

暂时去掉：

• OLED
• 蜂鸣器
• LED
• 按键

只保留：

• STM32
• nRF24L01
• 串口打印

测试内容：

• 每 50ms / 100ms 发一次心跳包
• 看连续 1 分钟是否稳定
• 统计 TX_OK / MAX_RT / RX_OK

如果这时稳定了

说明不是 nRF24 协议本身，而是：

• 电源干扰
• 布线干扰
• 外设耦合干扰
• 软件状态机叠加问题

这一步很值钱，因为它能迅速把问题分层。

🟡方案 B：重构“链路判断逻辑”，不要把一次丢包直接当断链报警

这条是第二关键。
因为即便硬件修好了，无线链路也不可能绝对 0 丢包。
如果你的软件逻辑太“神经质”，还是会误报警。

B-1. 绝对不要这样判定断链

错误思路：

• 本周期收到包 -> 正常
• 本周期没收到包 -> 报警

这种写法一定会抖。

因为无线通信本质上就是可能偶发丢包的。

B-2. 正确思路：做“时间窗口 + 滞回 + 连续判决”

推荐策略 1：按连续丢包数判断

例如：

• 每 100ms 收一次心跳
• 连续 5 次收不到，才判定断链（约 500ms）
• 连续 3 次收到，才恢复正常

这样可以明显避免来回抖动。

B-3. 更推荐策略 2：链路评分法（工程上很好用）

例如定义一个 link_score：

• 收到有效包：score += 2
• 没收到包：score -= 1
• 上限 10，下限 0
• score <= 2 判定断链
• score >= 6 判定恢复

这样会形成天然滞回，非常稳。

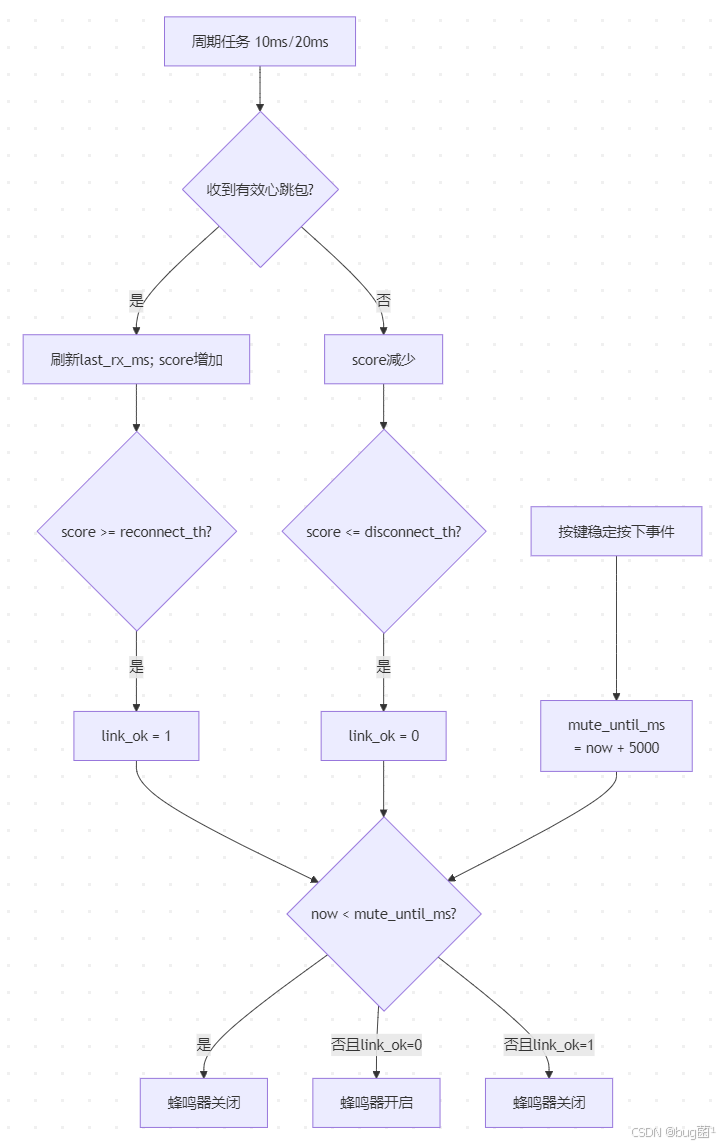

B-4. 推荐状态机结构

B-5. 建议的链路判定代码框架（C语言）

下面给你一个非常实用的裸 C / HAL 思路，你直接可以改进你现有程序。

数据结构

typedef struct
{
    uint8_t  link_ok;             // 1:连接正常 0:断链
    uint8_t  link_score;          // 0~10
    uint32_t last_rx_ms;          // 最近一次收到有效包时间
    uint32_t mute_until_ms;       // 静音截止时间
} app_state_t;

app_state_t g_app = {0};

收到有效包时调用

void Link_OnPacketReceived(void)
{
    g_app.last_rx_ms = HAL_GetTick();

    if (g_app.link_score <= 8)
        g_app.link_score += 2;
    else
        g_app.link_score = 10;

    if (g_app.link_score >= 6)
        g_app.link_ok = 1;
}

周期性链路更新（比如每 100ms 调一次）

void Link_Task_100ms(void)
{
    uint32_t now = HAL_GetTick();

    // 如果超过120ms还没收到新包，认为本周期丢了一次
    if (now - g_app.last_rx_ms > 120)
    {
        if (g_app.link_score > 0)
            g_app.link_score--;
    }

    if (g_app.link_score <= 2)
        g_app.link_ok = 0;
}

报警控制逻辑

void Alarm_Task(void)
{
    uint32_t now = HAL_GetTick();
    uint8_t alarm_should_on = 0;

    if (!g_app.link_ok)
    {
        if ((int32_t)(g_app.mute_until_ms - now) <= 0)
        {
            alarm_should_on = 1;
        }
    }

    if (alarm_should_on)
        Buzzer_On();
    else
        Buzzer_Off();
}

B-6. 为什么你现在会“正常/报警一直跳变”？

因为你很可能是这样写的：

if (packet_ok)
    state = NORMAL;
else
    state = ALARM;

无线环境里，这就是制造抖动。

正确做法是：

• 状态切换有门槛
• 断链不是“一次没收到”
• 恢复也不是“一次收到就恢复”
• 要有确认次数 / 时间窗口 / 滞回

🔵方案 C：重写按键静音逻辑——“按下事件触发5秒静音”，不是“按键电平直接控制静音”

这一条从你描述看，几乎可以确认你当前逻辑有 bug。

C-1. 你当前现象意味着什么？

你说：

• 消音消不了 5s
• 只有按下松开后的瞬间消音（轻触按键）

这基本就说明：

####### 你的“静音”不是一个定时状态

而是一个被按键当前电平临时影响的量。

也就是你可能把“静音”写成了：

• 按下时静音
• 松开时恢复

或者：

• 按键触发后设了 mute
• 但后面主循环又立刻被报警逻辑覆盖掉了

C-2. 正确模型：按键产生“事件”，事件触发“5秒定时”

逻辑应该是：

• 检测到按键稳定按下事件（不是当前电平）
• 执行：

mute_until_ms = HAL_GetTick() + 5000;

之后的 5 秒内：

无论按键现在是按着还是松开，只要当前时间没超过 mute_until_ms，蜂鸣器都必须关闭。

C-3. 按键消抖必须做

机械按键天然抖动。
如果不做消抖，会出现：

• 多次触发
• 误触发
• 只在边沿瞬间有效
• 模式切换错乱

C-4. 推荐按键扫描代码（非阻塞式）

下面这个结构非常适合 STM32 工程。

typedef struct
{
    uint8_t raw;
    uint8_t stable;
    uint8_t last_stable;
    uint32_t change_tick;
    uint8_t press_event;
} key_t;

key_t g_key = {0};

uint8_t Key_ReadRaw(void)
{
    // 根据你的硬件修改：按下为0/1
    return HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin);
}

void Key_Task_10ms(void)
{
    uint32_t now = HAL_GetTick();
    uint8_t raw = Key_ReadRaw();

    g_key.press_event = 0;

    if (raw != g_key.raw)
    {
        g_key.raw = raw;
        g_key.change_tick = now;
    }

    if ((now - g_key.change_tick) >= 20)   // 20ms消抖
    {
        if (g_key.stable != g_key.raw)
        {
            g_key.last_stable = g_key.stable;
            g_key.stable = g_key.raw;

            // 假设按下为0
            if (g_key.last_stable == 1 && g_key.stable == 0)
            {
                g_key.press_event = 1;
            }
        }
    }
}

C-5. 静音逻辑这样写

void Mute_Task(void)
{
    if (g_key.press_event)
    {
        g_app.mute_until_ms = HAL_GetTick() + 5000;
    }
}

C-6. 蜂鸣器判断必须统一出口，不要这里开那里关

很多项目最后出 bug 就是因为：

• 一个地方 Buzzer_On()
• 一个地方 Buzzer_Off()
• 一个地方按键改变量
• 一个地方报警又改回来

结果控制权打架。

正确做法：

整个系统只有一个地方最终决定蜂鸣器状态，例如 Alarm_Task()。

C-7. 你现在“轻触按键只在瞬间消音”的最可能错误模式

我给你列几个你代码里高概率存在的坑：

可能错误 1

if(key == 0)
    buzzer = 0;
else
    buzzer = alarm_flag;

可能错误 2

if(key_pressed)
    mute_flag = 1;

if(alarm_flag)
    mute_flag = 0;

可能错误 3

void Key_Scan(void)
{
    uint32_t mute_time = 0;   // 局部变量，函数退出就没了
    ...
}

可能错误 4

if(key_pressed)
{
    mute_5s = 1;
    HAL_Delay(5000);
    mute_5s = 0;
}

这个会把整个系统拖死，不推荐。

🟣方案 D：检查 nRF24L01 配置和收发流程，重点看 ACK、重发、清中断、功率、速率

这个方案不是第一优先级，但它非常关键。
因为即便供电和逻辑都修了，如果 nRF24 寄存器配置不对，一样会导致“能通信，但非常不稳定”。

D-1. 建议先用最稳配置，不要追求高吞吐

调试优先建议：

• 速率：250kbps
• 发射功率：先用 低或中等
• CRC：2 字节
• 自动应答：开启
• 自动重发：开启

为什么：

250kbps 在 nRF24L01 上通常是最稳的配置，抗干扰比 1Mbps / 2Mbps 更好。

D-2. 主从两边必须完全一致的配置

必须一致的项目包括：

• RF_CH
• SETUP_AW
• RX_ADDR_P0
• TX_ADDR
• RF_SETUP
• EN_AA
• EN_RXADDR
• CRC 配置
• payload 长度 / 动态载荷设置

如果不一致，可能不是完全不通，而是时灵时不灵。

D-3. 推荐的基础寄存器配置思路

下面是一套偏稳的配置思路：

// CONFIG: PWR_UP + CRC 2字节
// EN_AA: 使能pipe0自动应答
// EN_RXADDR: 使能pipe0
// SETUP_AW: 5字节地址
// SETUP_RETR: 自动重发延迟 + 次数
// RF_CH: 固定频道
// RF_SETUP: 250kbps, 较低或中等发射功率
// RX_PW_P0: 固定负载长度

D-4. 推荐参数

数据率

• 250kbps

发射功率

• 先不要最大
• 调试近距离时甚至可以先低功率

自动重发

• ARC = 15
• ARD = 1500us 左右

CRC

• 2 字节

D-5. 极其容易漏掉的点：STATUS 清中断标志

nRF24L01 的 RX_DR / TX_DS / MAX_RT 中断标志，是要写 1 清除的。
如果你清得不对，状态机会越来越乱。

常见写法：

NRF_WriteReg(STATUS, 0x70);   // 清 RX_DR, TX_DS, MAX_RT

D-6. 遇到 MAX_RT 必须处理

如果发送达到最大重发次数 MAX_RT，必须：

• 清 MAX_RT
• FLUSH_TX
• 重新组织下一次发送

否则发射 FIFO 卡住，后续状态会越来越怪。

D-7. 切换收发模式后要给足时间

例如：

• 上电 PWR_UP 后要等稳定
• 切换 PTX/PRX 不要立刻就认为已经工作
• CE 脉冲时序要满足要求

虽然这些问题不一定表现成“只瞬间静音”，但会表现成“链路时好时坏”。

D-8. Pipe0 地址和 TX_ADDR 的关系要对

如果你用了自动应答，PTX 端的 TX_ADDR 和 RX_ADDR_P0 配置关系必须正确。
很多初学者这里写乱，结果就是看起来“有时能发、有时不稳”。

D-9. 调试时建议把以下寄存器实时打印出来

非常推荐你串口打印或 OLED 调试这几个值：

• STATUS
• OBSERVE_TX
• FIFO_STATUS
• CONFIG
• RF_CH
• RF_SETUP

尤其是：

OBSERVE_TX

里面有：

• ARC_CNT：当前重发次数
• PLOS_CNT：丢包累计

如果这两个数明显在涨，你就能直接确认链路质量差，而不是程序“感觉差”。

🔴方案 E：按“最小化实验 + 分层验证”的方式定位，不要一口气全系统一起猜

这个方案非常工程化，我非常推荐你做。
因为你现在的问题已经不是“看一眼代码就知道”的简单问题，而是硬件、无线、状态机三层耦合了。

E-1. 第一步：只保留无线链路

暂时断开：

• OLED
• 蜂鸣器
• LED
• 按键

只测：

• 主机 100ms 发心跳
• 从机收到就回 ACK / 或应答状态
• 串口输出统计值

目标：

看在桌面近距离下，1 分钟内是否稳定。

E-2. 第二步：只加 OLED

如果无线稳定，再接 OLED。

观察：

• OLED 刷新是否影响链路
• 是否因为 I2C 刷屏太频繁导致主循环卡顿

注意：

如果你 OLED 每次全屏刷，并且用了阻塞延时，主循环节拍就会被拖慢。

E-3. 第三步：只加蜂鸣器

如果一加蜂鸣器，立刻跳变严重，那根因基本就出来了：

• 供电被拉坏
• 地线回路有问题
• GPIO 直接驱动不合理
• 电磁干扰带进系统

E-4. 第四步：最后再加按键和模式逻辑

这时再验证：

• 消抖是否稳定
• 静音是否能完整保持 5s
• 搜索模式是否真的屏蔽了报警输出

E-5. 最终你应该做成“分任务调度”

不要靠 while(1) 里乱堆 if else。

建议拆成这些任务：

• Radio_Task()
• Link_Task_100ms()
• Key_Task_10ms()
• Mute_Task()
• Display_Task_100ms()
• Alarm_Task()

这样每个任务职责明确，状态不会互相覆盖。

✅️问题延伸

这里我给你讲一下更深一层的工程理解，这些对你后续做 STM32 + 射频项目会非常有帮助。

1）nRF24L01 的“玄学不稳”，本质上大多数不是射频问题，而是电源与时序问题

很多人看到无线模块不稳，第一反应是：

• 天线不好
• 频道冲突
• 距离不行

其实在室内桌面调试阶段，更常见的根因反而是：

• 模块供电不稳
• 去耦没做好
• SPI 线太长
• 面包板接触不良
• 程序状态机写得太“敏感”

也就是说，你现在这个问题，射频协议本身很可能不是第一根因。

2）“挨在一起反而不稳”不是反直觉，是射频系统常见现象之一

这类模块如果：

• 发射功率高
• 模块质量差
• 前端 AGC / 匹配一般
• 供电又不稳

那在非常近的距离下，反而可能表现异常。

所以调试时建议：

• 低功率
• 250kbps
• 拉开 0.5m~2m

3）“报警逻辑”和“链路逻辑”必须解耦

这个是很多嵌入式项目后面越写越乱的根因。

正确关系应该是：

• 无线任务：只负责收发和统计
• 链路任务：只负责把收发统计变成“连接状态”
• 模式任务：只负责改变策略
• 蜂鸣器任务：只根据最终状态输出

而不是每个地方都能直接改蜂鸣器。

4）按键一定要“事件化”，不要“电平化”

按键不是“当前按着没按着”这么简单。
在实际系统里，按键应该输出的是：

• 按下事件
• 松开事件
• 长按事件
• 双击事件

你的静音 5 秒，就是典型的按下事件触发定时行为。

5）如果模块是兼容芯片/杂牌模块，稳定性可能天然差

现在很多所谓 nRF24L01 模块，实际不一定是原厂 Nordic 芯片。
一些兼容模块在：

• 灵敏度
• 发射功率一致性
• 电源容忍度
• 寄存器边界行为

上都可能有差异。

所以如果你按前面方案做完，还是某一块模块特别差，那要怀疑：

• 模块个体损坏
• 兼容芯片质量差
• 板上天线/焊接问题

✅️问题预测

如果你现在不做系统性整改，而只是“哪里不行补哪里”，后面很可能继续出现这些问题：

1）误报警会一直存在，且现场越复杂越严重

在实验桌面上都抖动，到了真实环境：

• WiFi 更多
• 电源更乱
• 干扰更大
• 距离更远

误报警只会更严重。

2）主从机状态会越来越不同步

如果你没有“心跳 + 超时 + 滞回 + 重连确认”机制，
主从机会经常出现：

• 一边认为已断链
• 一边认为仍在线
• OLED 显示和蜂鸣器反应不一致

你现在已经有点这个苗头了。

3）搜索模式、静音模式、报警模式会互相打架

如果继续用当前那种“多个地方都能改状态”的写法，后续你会越来越难改：

• 搜索模式失效
• 静音失效
• 重连后不能恢复
• 模式切换后卡死
• OLED 显示对，蜂鸣器逻辑不对

4）面包板阶段能“偶尔跑”，上正式板后也未必自动变好

这个要特别提醒你：

很多人以为“焊成板子就好了”。
实际上如果根因是：

• 逻辑错误
• 去耦设计缺失
• 布局不合理
• 地回路差
• 模块供电方案本身不对

那么上板后只会把问题“固化”，不一定自动变好。

✅️小结

我给你一个非常明确、非常实战的结论排序：

第一结论：你的问题大概率不是单点故障，而是“硬件抖 + 软件判定过敏 + 静音逻辑有 bug”三者叠加

也就是：

• nRF24L01 链路本身不够稳
• 程序又把偶发丢包直接当断链
• 按键静音逻辑还没有按事件/定时器方式写

这就是为什么你会看到：

• 正常/报警来回跳
• 搜索模式像没作用
• 静音只能瞬间生效
• OLED 看起来又似乎没错

第二结论：最高优先级不是“改射频参数”，而是先修这 5 件事

你现在最应该立刻做的 5 个动作：

1.

给 nRF24L01 电源口就近加：

• 0.1uF
• 10uF~47uF

2.

缩短 nRF24L01 到 STM32 的连线，SPI 降速到 2MHz~4MHz

3.

把蜂鸣器从 MCU 直驱改成三极管/NMOS 驱动，减少供电扰动

4.

把“链路判定”改成：

• 心跳
• 连续丢包判定
• 恢复滞回

5.

把“静音 5 秒”改成：

• 按键稳定按下事件触发
• mute_until_ms = now + 5000
• 统一由蜂鸣器任务判断是否静音

第三结论：如果你只能先改一项，我建议先改这个顺序

推荐你按下面顺序干：

① 先做最小系统实验

只保留 STM32 + nRF24L01，看链路是否稳定

② 给无线模块补电容、缩短线、降 SPI、降功率、250kbps

③ 重写链路状态机，禁止“一次丢包就报警”

④ 重写按键静音逻辑，做事件触发 + 5 秒定时

⑤ 最后再把 OLED、蜂鸣器、搜索模式逐个加回去

第四结论：你这个项目是能做稳定的，但必须走“工程化排障”，不能只靠猜

STM32F103C8T6 驱动 nRF24L01 做这种远离报警/丢失提醒系统，完全是能做稳定的。
问题不在于方案本身不可行，而在于：

• 现在的硬件实现还不够稳
• 软件状态机还不够成熟
• 模式控制和输出控制还没解耦

只要你按上面方式改，项目会明显变稳。💪

🌹 结语 & 互动说明

希望以上分析与解决思路，能为你当前的问题提供一些有效线索或直接可用的操作路径。

若你按文中步骤执行后仍未解决：

• 不必焦虑或抱怨，这很常见——复杂问题往往由多重因素叠加引起；
• 欢迎你将最新报错信息、关键代码片段、环境说明等补充到评论区；
• 我会在力所能及的范围内，结合大家的反馈一起帮你继续定位 👀

💡 如果你有更优或更通用的解法：

• 非常欢迎在评论区分享你的实践经验或改进方案；
• 你的这份补充，可能正好帮到更多正在被类似问题困扰的同学；
• 正所谓「赠人玫瑰，手有余香」，也算是为技术社区持续注入正向循环

🧧 文末福利：技术成长加速包 🧧

  文中部分问题来自本人项目实践，部分来自读者反馈与公开社区案例，也有少量经由全网社区与智能问答平台整理而来。

  若你尝试后仍没完全解决问题，还请多一点理解、少一点苛责——技术问题本就复杂多变，没有任何人能给出对所有场景都 100% 套用的方案。

  如果你已经找到更适合自己项目现场的做法，非常建议你沉淀成文档或教程，这不仅是对他人的帮助，更是对自己认知的再升级。

  如果你还在持续查 Bug、找方案，可以顺便逛逛我专门整理的 Bug 专栏👉《全栈 Bug 调优（实战版）》👈️

这里收录的都是在真实场景中踩过的坑，希望能帮你少走弯路，节省更多宝贵时间。

✍️ 如果这篇文章对你有一点点帮助：

• 欢迎给 bug菌 来个一键三连：关注 + 点赞 + 收藏
• 你的支持，是我持续输出高质量实战内容的最大动力。

同时也欢迎关注我的硬核公众号 「猿圈奇妙屋」：

获取第一时间更新的技术干货、BAT 等互联网公司最新面试真题、4000G+ 技术 PDF 电子书、简历 / PPT 模板、技术文章 Markdown 模板等资料，通通免费领取。
你能想到的绝大部分学习资料，我都尽量帮你准备齐全，剩下的只需要你愿意迈出那一步来拿。

🫵 Who am I?

我是 bug菌：

• 热活跃于 CSDN | 掘金 | InfoQ | 51CTO | 华为云 | 阿里云 | 腾讯云 等技术社区；
• CSDN 博客之星 Top30、华为云多年度十佳博主/卓越贡献者、掘金多年度人气作者 Top40；
• 掘金、InfoQ、51CTO 等平台签约及优质作者；
• 全网粉丝累计 30w+。

更多高质量技术内容及成长资料，可查看这个合集入口 👉 点击查看 👈️

硬核技术公众号 「猿圈奇妙屋」 期待你的加入，一起进阶、一起打怪升级。

- End -
