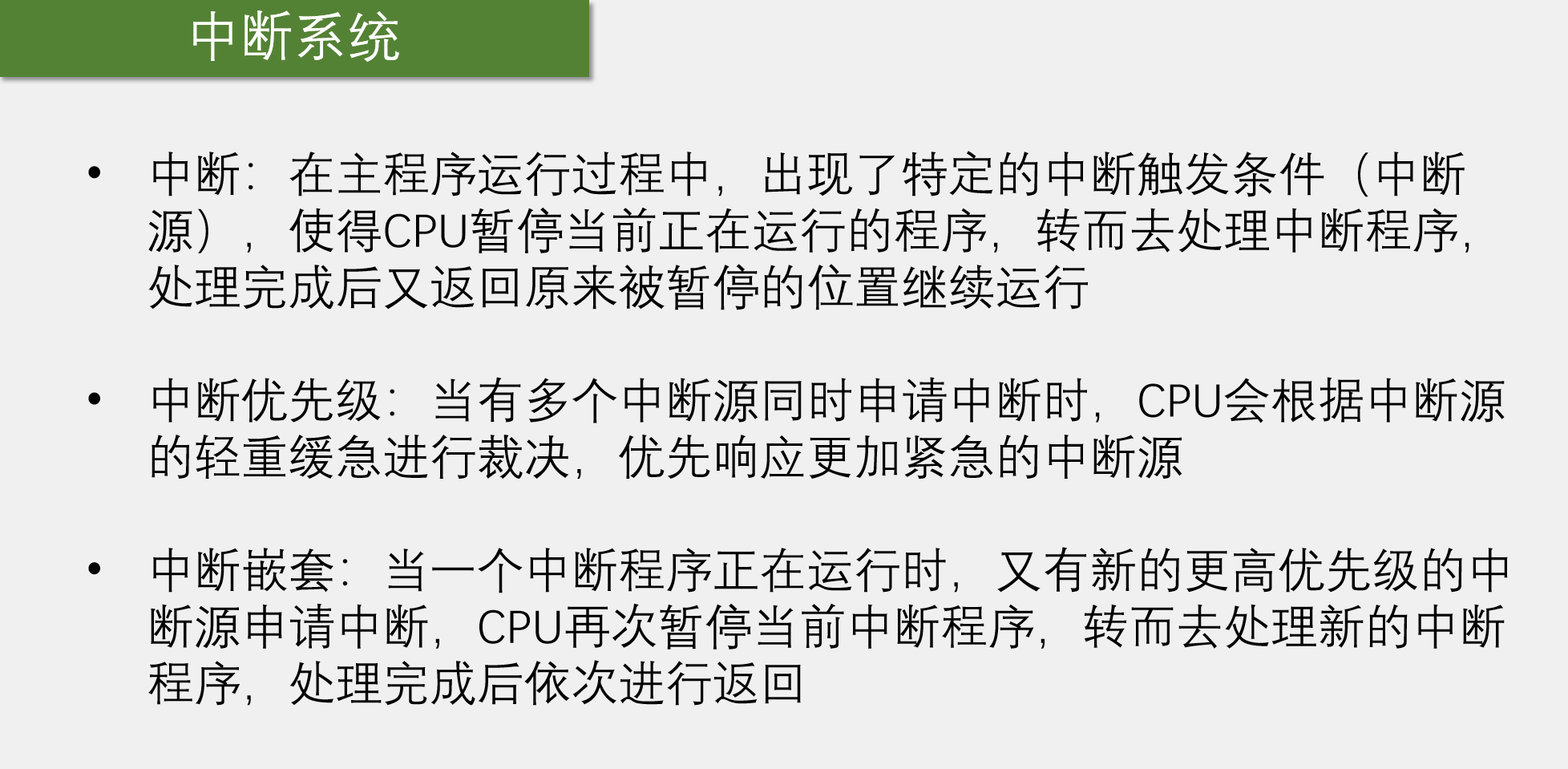

中断 = CPU正在干自己的事情，突然发生了一个需要处理的事件，CPU暂时停下当前工作，去处理这个事件，处理完再回来。

---

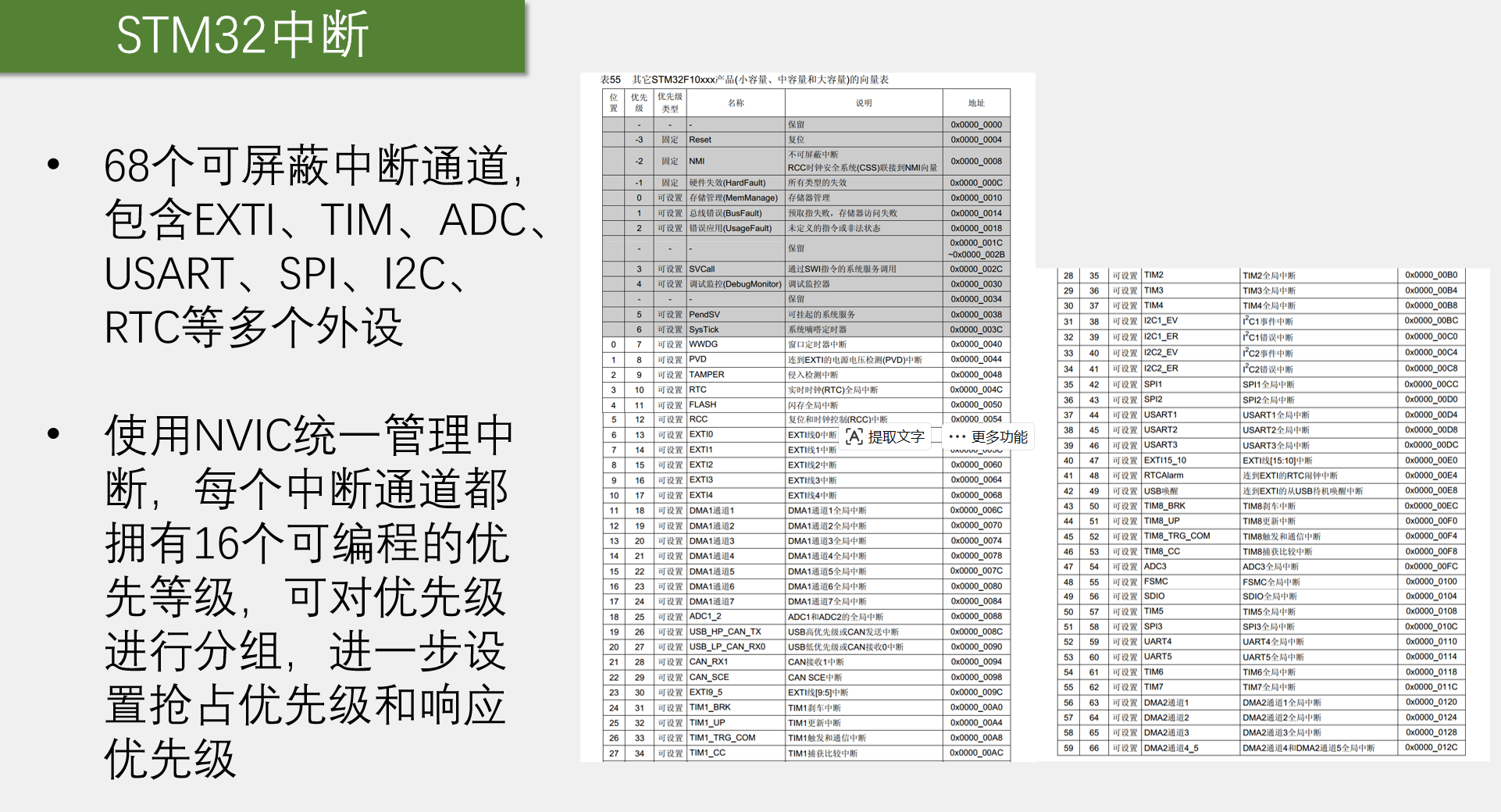

68个可屏蔽中断通道是什么

STM32里面有很多东西都可以产生中断。

1. 按键/外部引脚

GPIO外部中断：

EXTI

PA0上的按键按下
        ↓
EXTI产生中断
        ↓
CPU处理

---

2. 定时器

定时器计时到指定时间，可以产生中断。

TIM2
 ↓
计时1000ms
 ↓
产生中断
 ↓
执行中断函数

这样你就不用：

Delay_ms(1000);

一直傻等了。

3. 串口

比如 USART 收到一个字节：

USART
 ↓
收到数据
 ↓
产生中断
 ↓
CPU处理

例如电脑给 STM32 发：

'A'

STM32可以在收到 A 的时候自动进入串口中断。

4. ADC

ADC转换完成以后：

ADC开始转换
      ↓
转换完成
      ↓
产生中断
      ↓
CPU处理

所以你看到：

EXTI
TIM
ADC
USART
SPI
I2C
RTC
...

不同的硬件事件，都可以“叫醒”CPU，让CPU去处理。

---

什么叫“可屏蔽中断”？

可屏蔽中断 = 可以通过配置，让CPU暂时不理它。

按键中断

你可以配置：

允许 → 按键来了，处理
禁止 → 按键来了，不处理

所以叫：

可屏蔽（Maskable）

你可以把它理解成：

“这个电话我可以接，也可以先不接。”

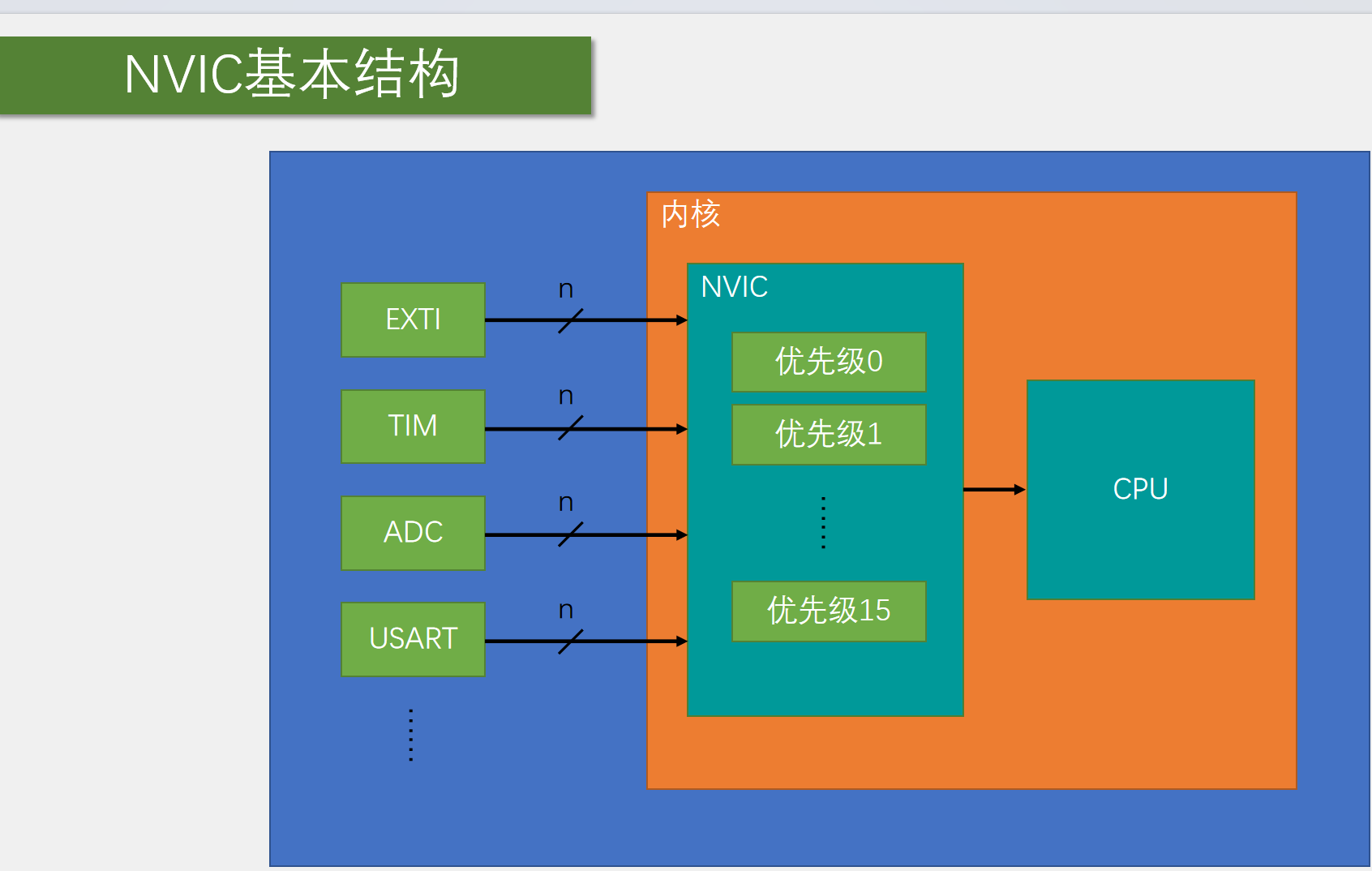

什么是 NVIC？

这个就是你这张图第二条最重要的东西。

使用NVIC统一管理中断

NVIC 全名：

Nested Vectored Interrupt Controller

中文一般叫：

嵌套向量中断控制器

NVIC就是STM32里面专门负责管理中断的“大管家”。

---

为什么需要 NVIC？

假设同时发生：

按键中断
定时器中断
串口中断

CPU不可能三个同时执行。

所以必须决定：

谁先处理？
谁后处理？

这就是中断优先级。

什么叫“优先级”？

假设：

按键中断：优先级 2
定时器中断：优先级 1
串口中断：优先级 3

一般可以理解成：

1：最高
2：其次
3：最低

那么同时来的时候：

定时器
  ↓
先处理
  ↓
按键
  ↓
再处理
  ↓
串口

---

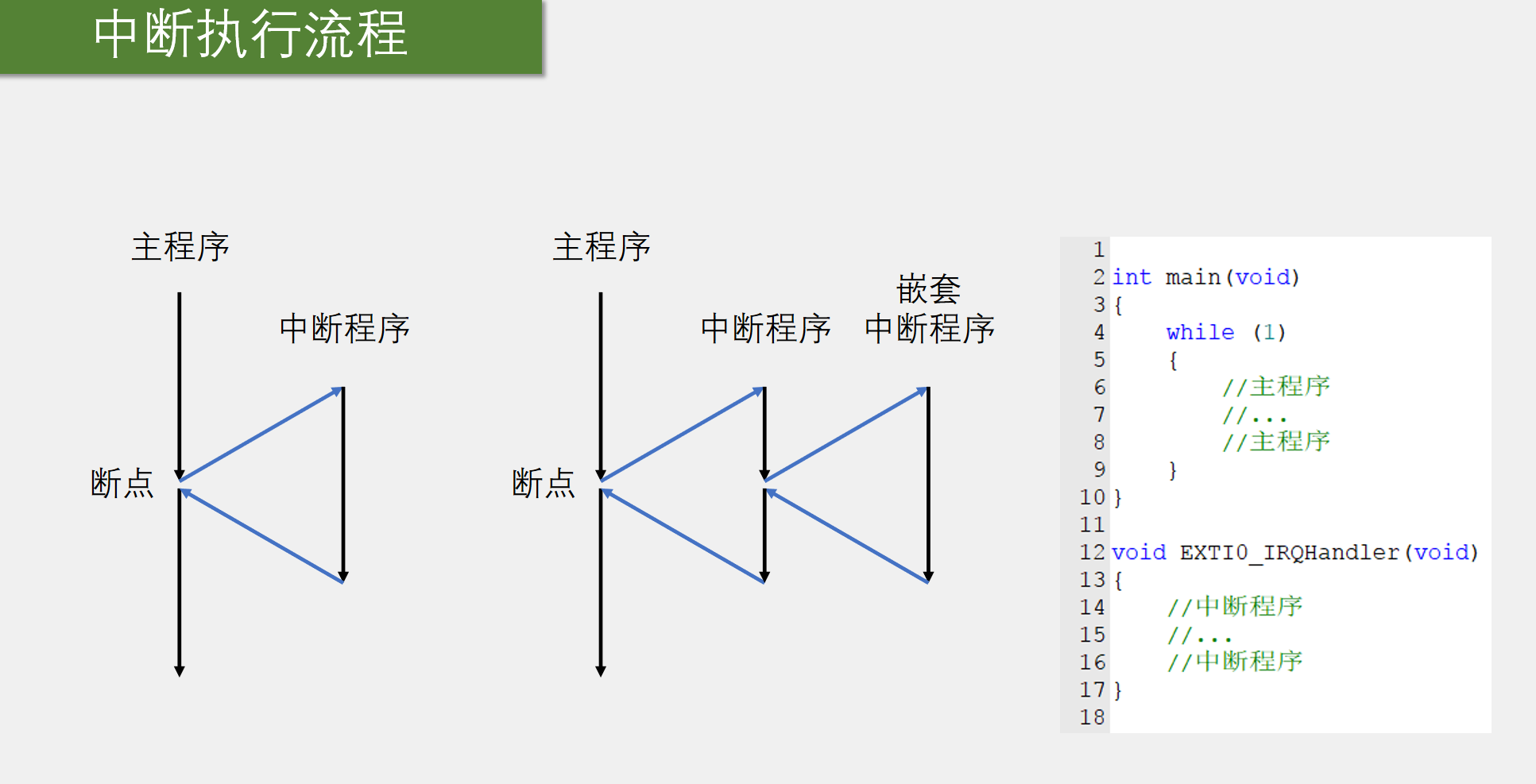

什么叫“嵌套”？

正在执行普通程序
        ↓
低优先级中断来了
        ↓
进入低优先级中断
        ↓
突然又来了一个更高优先级中断
        ↓
暂停当前这个低优先级中断
        ↓
去执行高优先级中断
        ↓
高优先级中断结束
        ↓
回来继续低优先级中断
        ↓
结束
        ↓
回到主程序

这就是：

中断嵌套

可以理解成：

主程序
  └── 中断A
        └── 中断B

每个中断通道都拥有16个可编程的优先级

这意味着：

优先级
0
1
2
3
...
15

一共16级。

但这里有一个非常容易踩坑的地方：

数字越小，优先级越高

也就是说：

0 > 1 > 2 > 3

不是：

15最高

而是：

0最高
15最低

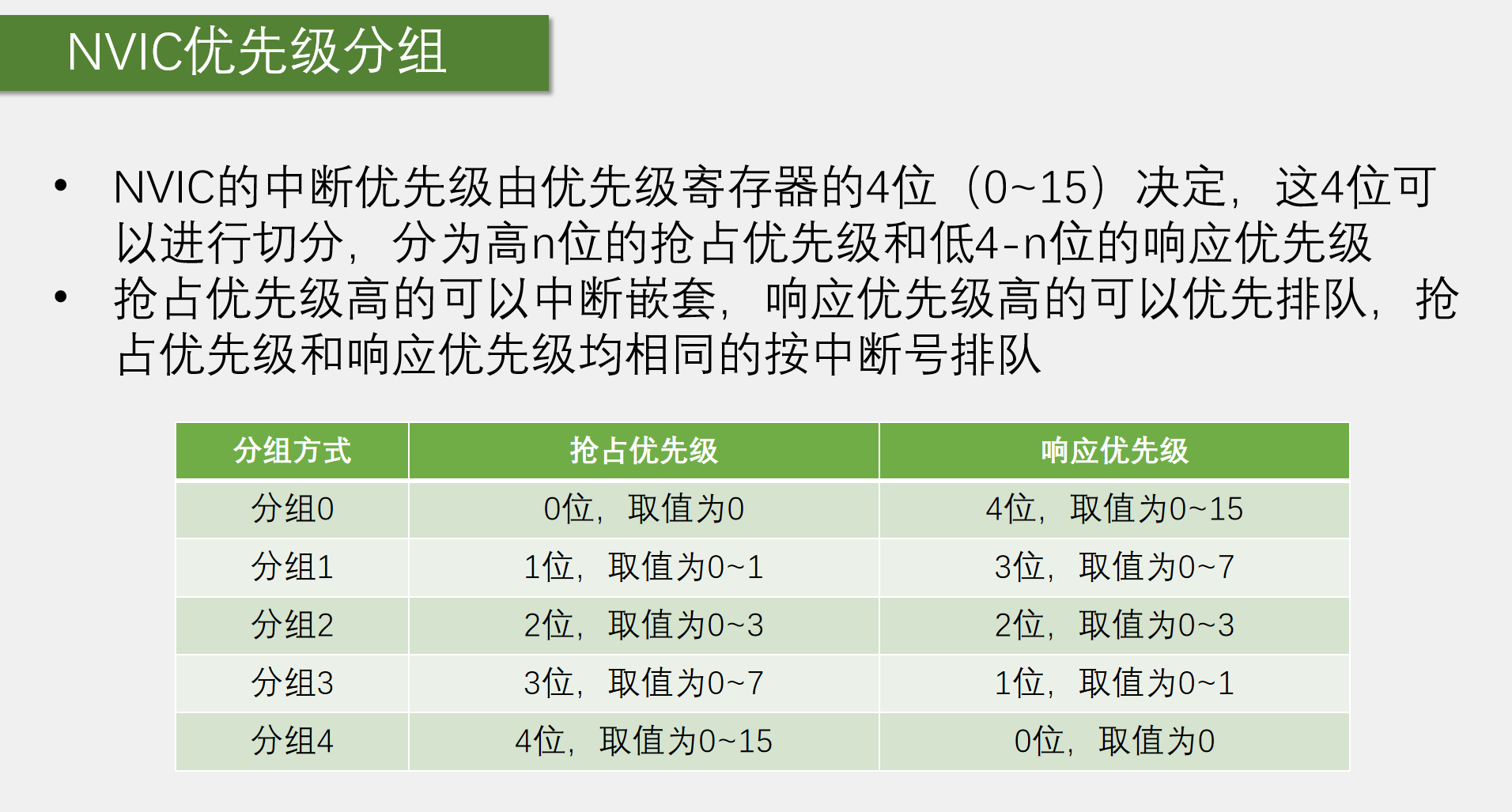

可对优先级进行分组，进一步设置抢占优先级和响应优先级

这句话非常重要。

STM32的中断优先级实际上可以进一步拆成两部分：

抢占优先级
+
响应优先级

你现在可以先建立这张脑图：

                 STM32中断
                     │
          ┌──────────┴──────────┐
          ↓                     ↓
      中断来源                NVIC
          │                     │
   ┌──────┼──────┐         管理中断
   ↓      ↓      ↓             │
  EXTI   TIM    USART          ↓
   ↓      ↓      ↓          优先级
 按键   定时器   串口           │
                             ┌─┴─┐
                             ↓   ↓
                          抢占  响应

外设发生事件
     ↓
产生中断请求
     ↓
NVIC管理
     ↓
判断优先级
     ↓
CPU响应中断
     ↓
进入中断服务函数
     ↓
处理事情
     ↓
清除中断标志
     ↓
返回原来的程序

---

STM32的优先级总空间是4 bit，因此总共有 24=16 种优先级组合；“优先级分组”只是把这4 bit拆分成抢占优先级和响应优先级，两者的位数加起来仍然是4。

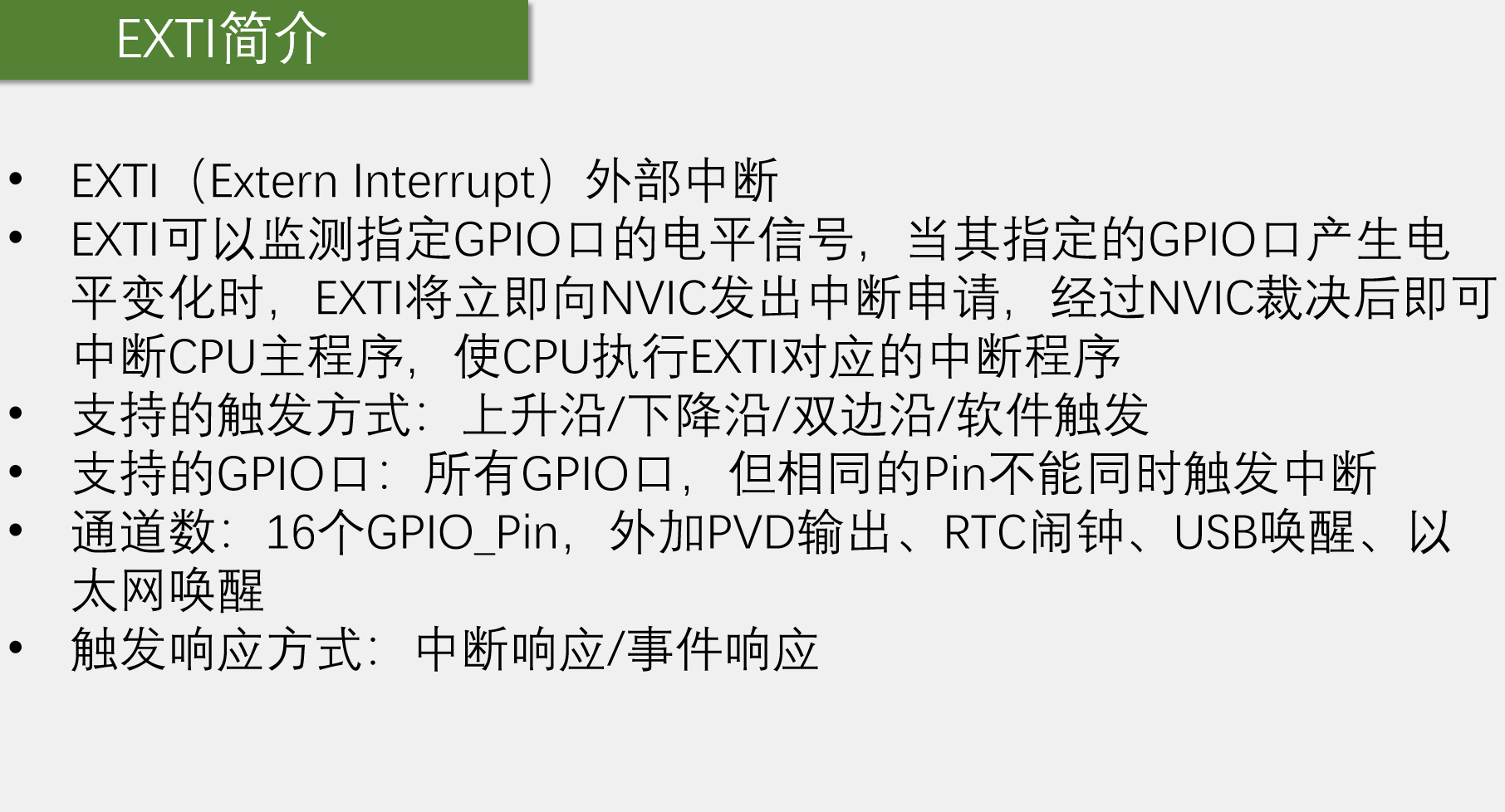

EXTI 是什么

EXTI（External Interrupt/Event Controller，外部中断 / 事件控制器），是 STM32 单片机里的一个外设。 它的核心作用是监测指定 GPIO 引脚的电平变化，当引脚电平发生符合要求的跳变时，不需要 CPU 循环查询引脚状态，就能主动向 CPU 发起中断请求，让 CPU 暂停当前主程序，去执行对应的中断处理函数；也可以不经过 CPU，直接触发其他硬件外设的动作。

简单说：它是 GPIO 的 “电平变化报警器”，用来替代 CPU 轮询，大幅节省 CPU 资源。

---

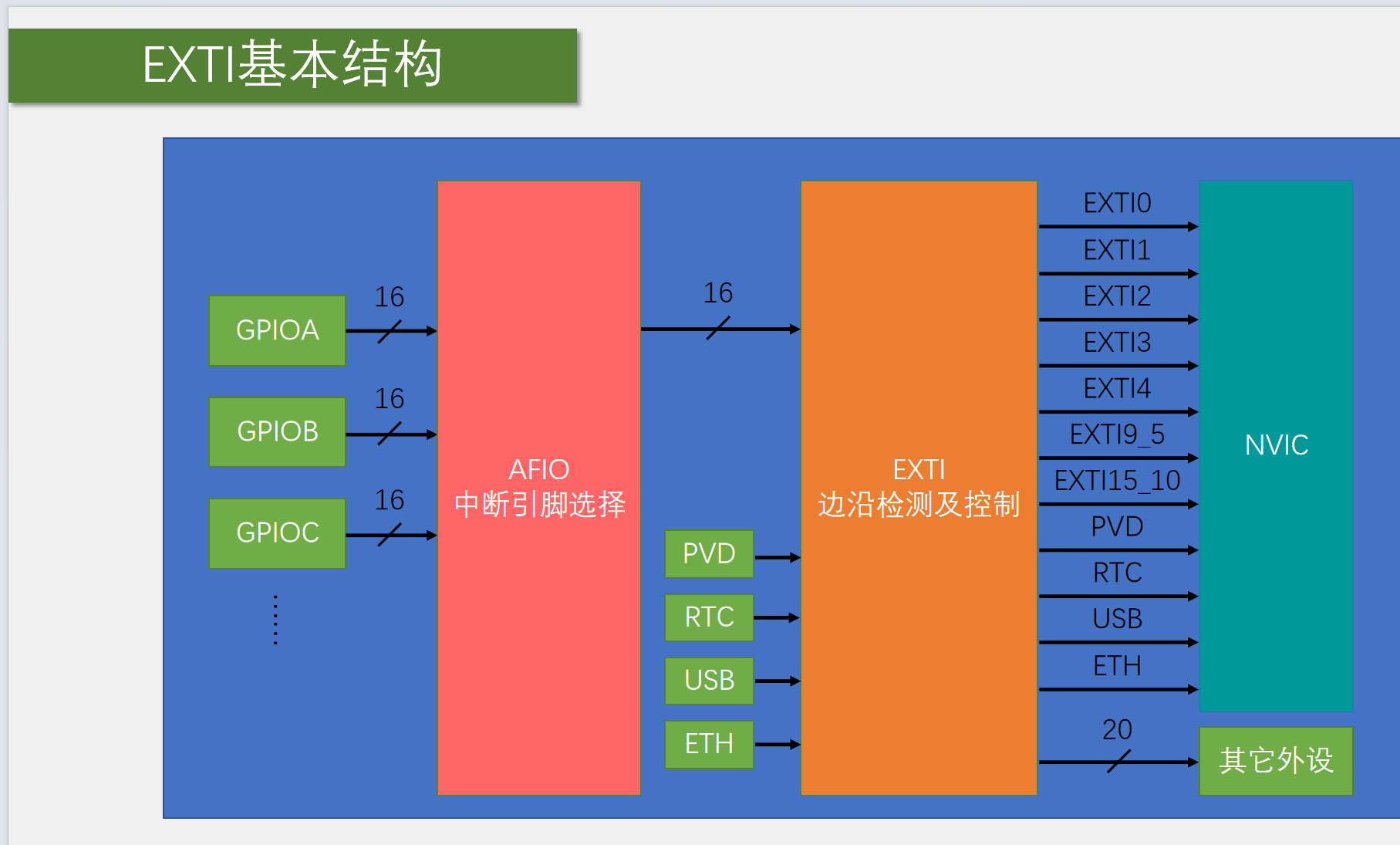

EXTI 基本结构拆解

1. 输入层：GPIO 端口

• 所有 GPIO 端口（GPIOA、GPIOB、GPIOC……）的 16 个引脚（Pin0~Pin15），都可以作为 EXTI 的信号输入源。

• 关键限制：相同引脚编号不能同时使用。比如 PA0、PB0、PC0 不能同时触发 EXTI0 中断，同一时刻只能从所有端口的 0 号引脚里，选一个接入 EXTI0 通道。

2. 路由层：AFIO 中断引脚选择

AFIO（复用功能 IO）在这里的核心功能是中断引脚路由（多选一开关）：

• 它接收所有 GPIO 端口的引脚信号，对每个引脚编号（Pin0~Pin15）做一次 “二选一 / 多选一”：比如 Pin0 通道，选择是 PA0、PB0 还是 PC0 接入后续的 EXTI。

• 输入是多组 GPIO 的 16 根引脚线，输出仍然是 16 根线，对应 EXTI 的 16 个 GPIO 中断通道。

3. 核心层：EXTI 边沿检测及控制

这是 EXTI 外设的本体，主要完成 3 件事：

1. 边沿检测与触发配置 可以配置触发规则：上升沿（电平从低变高）、下降沿（电平从高变低）、双边沿（任意跳变都触发）、软件触发（代码手动触发，无需外部信号）。只有符合配置的电平变化，才会触发后续动作。

2. 通道管理 一共管理 20 个通道：

   • 前 16 个通道（EXTI0 ~ EXTI15）：对应 GPIO 的 Pin0~Pin15，是最常用的外部引脚中断。

   • 后 4 个内部通道：PVD（电源电压监测）、RTC（实时时钟闹钟）、USB 唤醒、ETH（以太网唤醒），属于芯片内部外设的唤醒 / 中断信号，也挂载在 EXTI 上。

3. 双模式输出

   • 中断模式：把中断信号发给 NVIC，最终打断 CPU，执行中断服务函数（最常用）。

   • 事件模式：不经过 CPU，直接输出一个硬件事件脉冲给其他外设（比如触发 DMA、启动 ADC），响应更快、不占用 CPU，适合低功耗场景。

4. 裁决层：NVIC（嵌套向量中断控制器）

• 接收 EXTI 发来的中断请求，负责中断优先级配置、中断屏蔽、最终裁决是否打断 CPU 当前程序。

• 注意一个硬件设计细节：

  • EXTI0 ~ EXTI4：每个通道都有独立的 NVIC 中断通道，各自对应一个中断函数。

  • EXTI5 ~ EXTI9：共用一个 NVIC 中断通道（图中 EXTI9_5）。

  • EXTI10 ~ EXTI15：共用一个 NVIC 中断通道（图中 EXTI15_10）。 共用通道的引脚触发中断时，会进入同一个中断服务函数，需要在函数里通过标志位手动判断是哪个引脚触发的。

最下方的 “其它外设”，则对应事件模式的输出，EXTI 直接把事件信号发给其他硬件外设，不经过 CPU 和 NVIC。

EXTI 核心特性

1. 触发方式：支持上升沿触发、下降沿触发、双边沿触发、软件触发四种。

2. 引脚覆盖：所有 GPIO 引脚都能配置为外部中断，但同编号 Pin 不能同时使用。

3. 通道总数：16 个 GPIO 引脚通道 + 4 个内部外设通道，共 20 个通道。

4. 两种响应方式

   • 中断响应：CPU 跳转执行中断函数，适合需要软件处理的场景。

   • 事件响应：纯硬件联动，不占用 CPU，适合高速、低功耗的硬件触发场景。

GPIO 引脚电平发生跳变 → AFIO 路由将信号传入对应 EXTI 通道 → EXTI 检测到符合配置的边沿 → 置起中断标志位，向 NVIC 发送中断请求 → NVIC 根据优先级判断是否响应 → CPU 暂停主程序，跳转到对应中断服务函数执行 → 执行完毕后返回主程序。

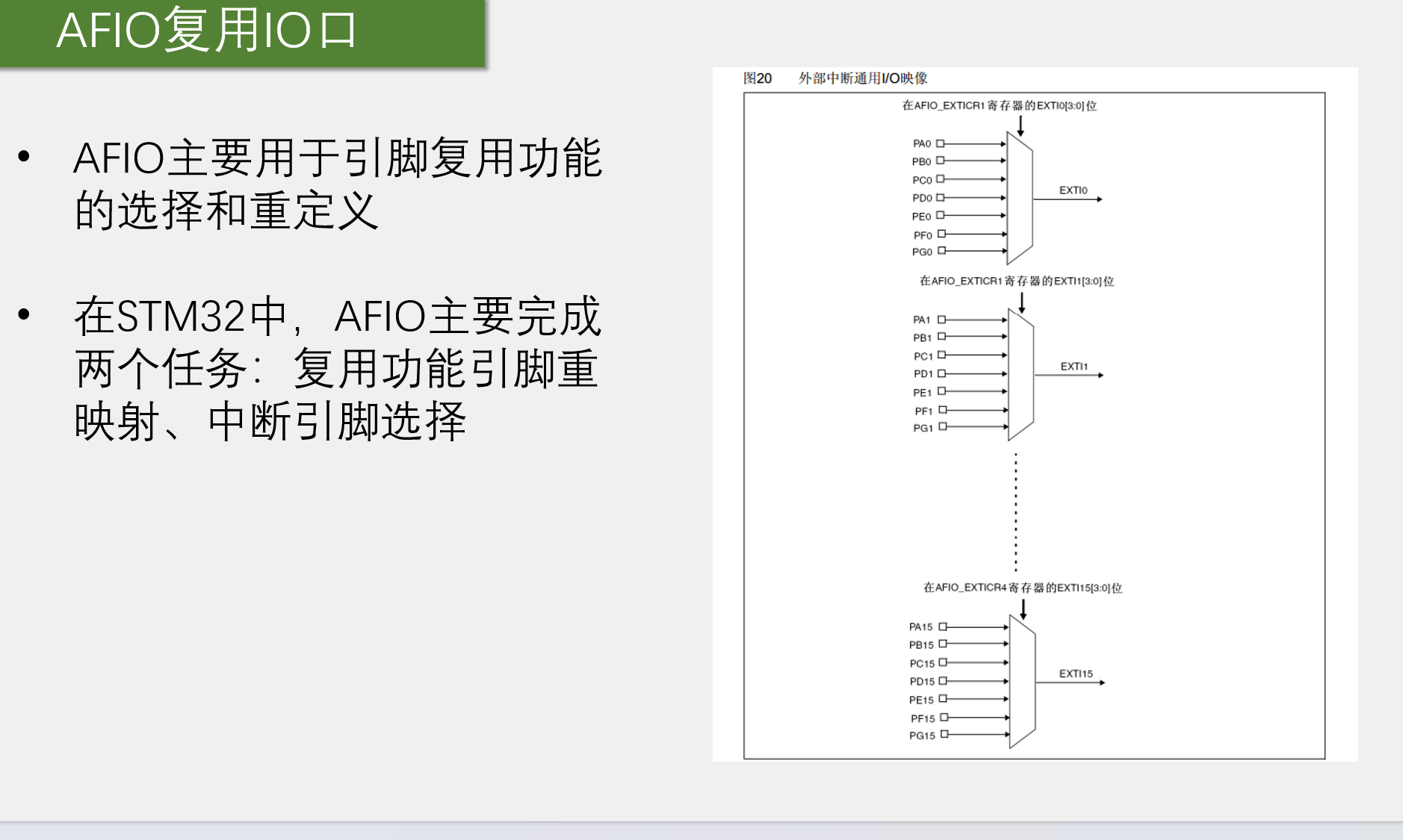

一、AFIO 复用 IO 口

1. AFIO 是什么

AFIO 全称 Alternate Function I/O（复用功能输入输出端口），是 STM32 中负责引脚功能分配的 “硬件开关矩阵”。 STM32 的单个物理引脚通常同时具备 GPIO、串口、定时器、SPI 等多种功能，AFIO 的核心作用就是决定引脚最终连接到哪一个外设功能，同时负责外部中断的引脚路由选择。

2. AFIO 的两大核心任务

对应图中文字说明：

1. 复用功能引脚重映射 很多外设的引脚有默认位置，通过 AFIO 的重映射寄存器，可以把外设的引脚切换到另一组备用引脚。比如 USART1 默认使用 PA9/PA10，开启重映射后可以换到 PB6/PB7，方便 PCB 布线和引脚资源调配。

2. 中断引脚选择（EXTI 路由） 这是和 EXTI 强相关的核心功能，对应右侧的「外部中断通用 I/O 映像」框图。

3. 右侧框图：外部中断引脚选择逻辑

右侧的图直观展示了 AFIO 如何把 GPIO 连接到 EXTI 通道：

• 一共 16 个 EXTI 通道（EXTI0 ~ EXTI15），每个通道固定对应一个引脚编号（Pin0 ~ Pin15）。

• 每个 EXTIx 通道都是一个多选一多路开关：

  • 以 EXTI0 为例，它的输入端是 PA0、PB0、PC0、PD0、PE0、PF0、PG0 所有端口的 0 号引脚。

  • 通过 AFIO_EXTICR1 寄存器的 EXTI0[3:0] 这 4 位配置，选择其中一个端口的 0 号引脚，接入到 EXTI0 通道。

• 以此类推：EXTI1 由AFIO_EXTICR1的对应位配置，EXTI15 由AFIO_EXTICR4的对应位配置。

关键结论：这就是 “相同 Pin 号不能同时触发中断” 的硬件原因 —— 每个 EXTIx 通道同一时刻只能选一个端口的对应引脚，比如选了 PA0 做外部中断，PB0、PC0 就不能同时使用 EXTI0。

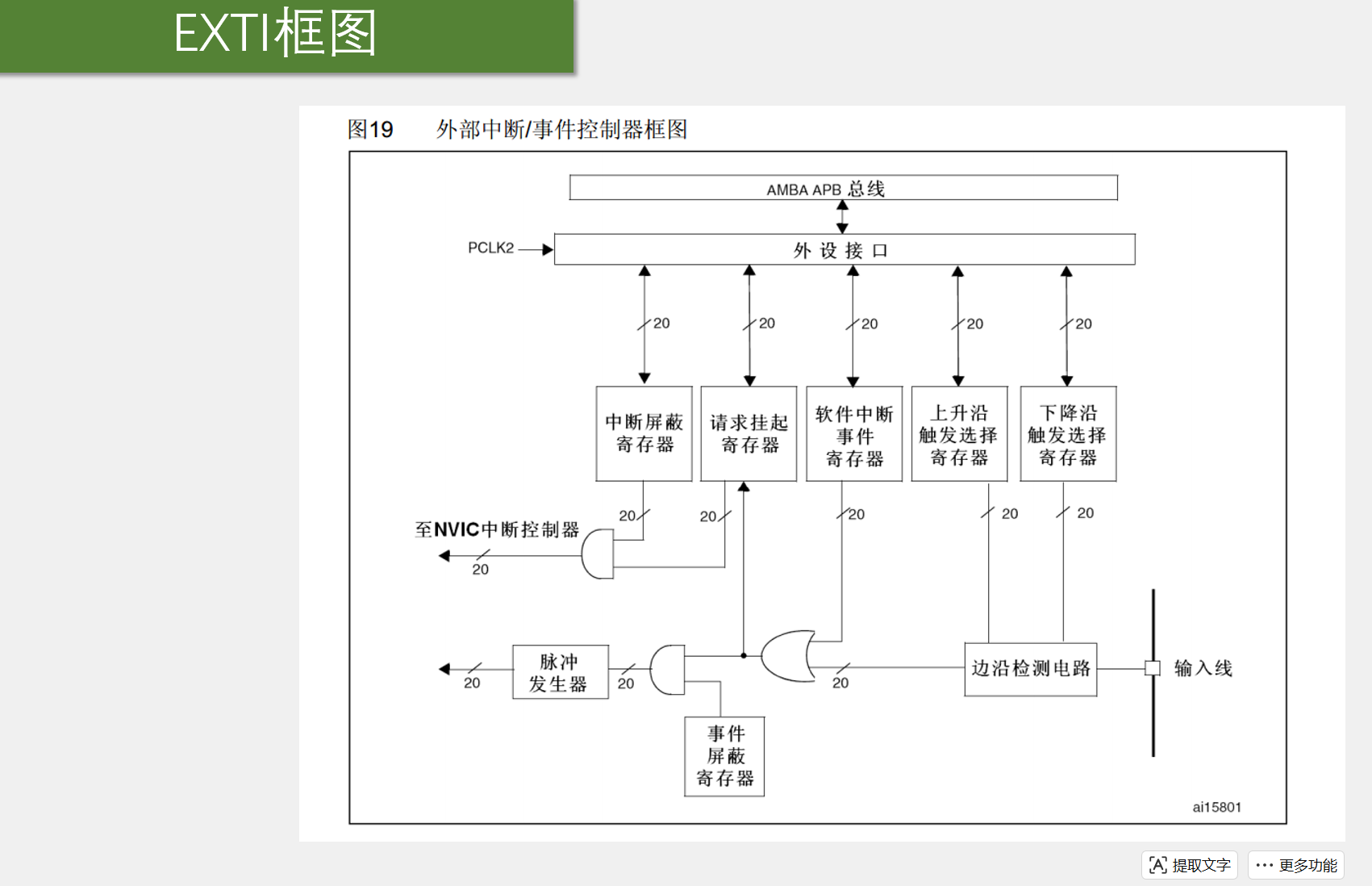

二、EXTI 内部详细框图

这张图是 EXTI 外设的完整内部硬件结构，我们按信号从右到左的流向拆解，整体分为输入检测、中断输出、事件输出三大部分。

1. 输入级：边沿检测与触发配置

最右侧是 20 根输入线（16 路 GPIO + 4 路内部外设），信号从这里进入 EXTI：

• 边沿检测电路：负责识别引脚的电平跳变。

• 上升沿触发选择寄存器：配置哪些通道开启「低电平→高电平」的上升沿触发。

• 下降沿触发选择寄存器：配置哪些通道开启「高电平→低电平」的下降沿触发。

• 两个寄存器同时开启，即为双边沿触发，任意电平跳变都能触发。

• 检测到符合配置的跳变后，电路输出有效信号到下一级。

2. 触发汇总：硬件触发 + 软件触发

中间的或门是触发信号的汇总点，两个输入任意一个有效，就会输出触发信号：

• 一路来自前面的边沿检测电路，对应外部硬件触发。

• 另一路来自软件中断事件寄存器，对应软件触发：直接写寄存器就能手动模拟触发，不需要外部电平变化。

• 这一级的输出信号会同时分成两条路径：中断响应路径和事件响应路径。

3. 路径一：中断响应（输出到 NVIC）

这是最常用的路径，最终会打断 CPU 执行中断函数：

1. 请求挂起寄存器 触发信号到来时，对应通道的挂起标志位会被硬件置 1，表示该通道有中断请求待处理。我们在中断服务函数里清除中断标志，操作的就是这个寄存器。

2. 中断屏蔽寄存器 相当于每个通道的中断独立开关。对应位为 1 时中断放行，为 0 时即使有触发也不会向 NVIC 发送请求。

3. 与门 + 输出至 NVIC 只有 “挂起标志置 1” 且 “中断未被屏蔽” 同时满足时，与门才会输出有效信号，最终把中断请求送到 NVIC，由 NVIC 裁决是否打断 CPU 主程序。

---

4. 路径二：事件响应（输出到其它外设）

这是纯硬件联动路径，不经过 CPU：

1. 事件屏蔽寄存器 和中断屏蔽寄存器功能类似，单独控制每个通道的事件输出是否开启。

2. 与门 + 脉冲发生器 事件未被屏蔽且触发信号有效时，信号进入脉冲发生器，输出一个固定宽度的硬件脉冲。 这个脉冲直接送到芯片内部其它外设（如 DMA、ADC、定时器），可以直接触发外设工作，全程不占用 CPU。

5. 顶部：寄存器访问总线

所有配置寄存器（屏蔽、触发选择、软件触发、挂起等）都通过APB 总线由 CPU 读写配置，工作时钟由 PCLK2 提供。我们写代码配置 EXTI，本质就是通过 APB 总线操作这些寄存器。

中断 vs 事件的核心区别

• 中断：需要 CPU 响应，进入中断服务函数执行代码，有软件处理过程，会打断主程序，适合需要逻辑处理的场景。

• 事件：纯硬件动作，直接产生脉冲联动外设，不经过 CPU，响应速度极快，适合低功耗唤醒、高速硬件触发场景。

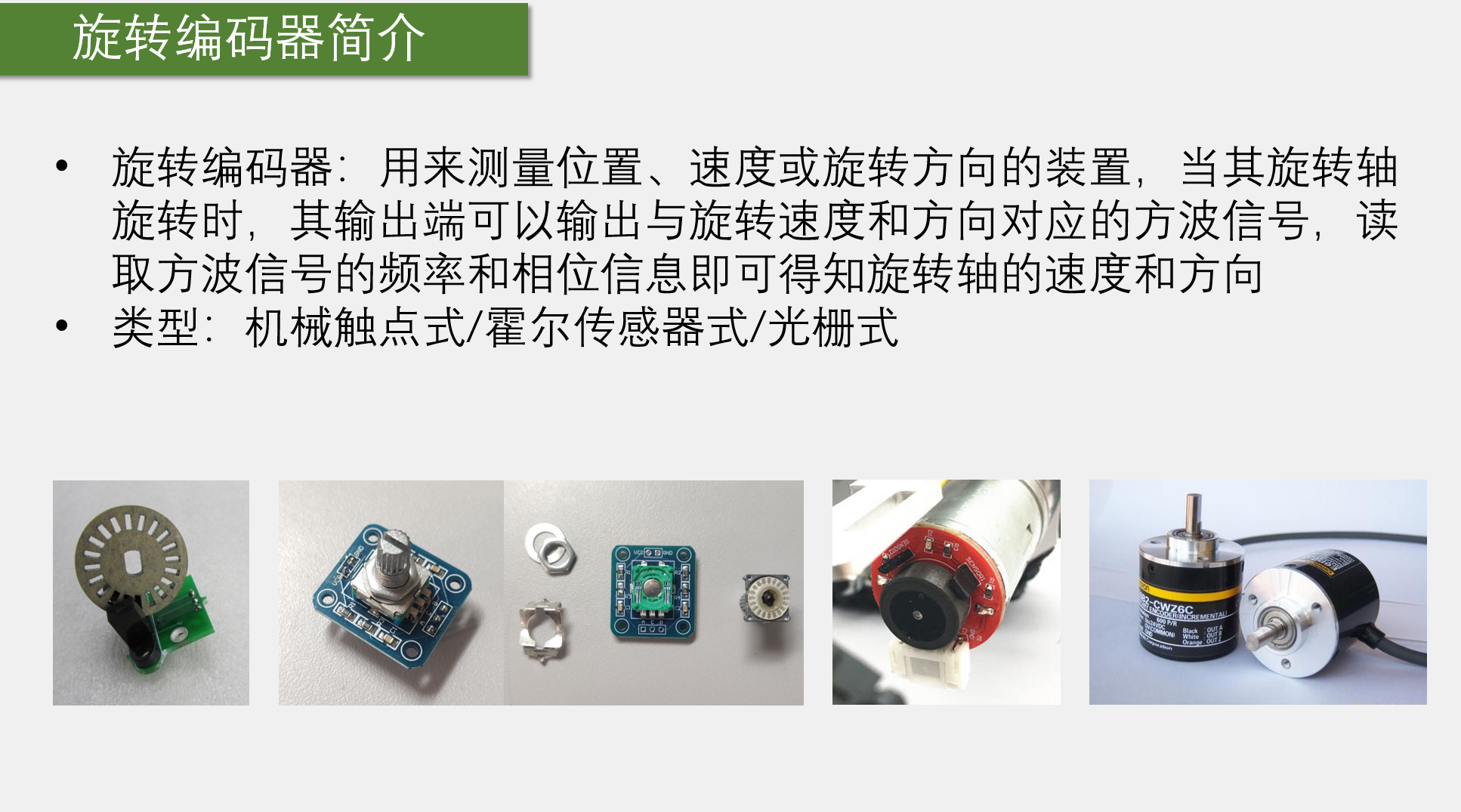

旋转编码器简介

旋转编码器是一种测量旋转状态的传感器，核心作用是检测转轴的「旋转位置、转速、旋转方向」。 它的工作逻辑很简单：转轴转动时，编码器会输出两路方波电信号；我们读取方波的频率就能算出转速（频率越快，转速越高），读取两路方波的相位先后顺序就能判断正转还是反转，统计脉冲总数就能算出旋转的角度和当前位置。

 三种常见类型

• 机械触点式：靠内部金属弹片 / 触点的通断输出信号，成本很低，常见于旋钮调节（比如音量旋钮、菜单选择旋钮）；缺点是有机械磨损，寿命短，转动时会有触点抖动。

• 霍尔传感器式：靠磁场变化触发霍尔元件输出信号，无机械接触，寿命长、耐震动，很多小型减速电机自带的编码器大多是这种。

• 光栅式（光电式）：内部有带缝隙的光栅盘，靠透光 / 遮光触发光电管输出信号，精度最高、支持高转速，工业伺服电机、数控机床的高精度编码器基本都是这类。

配图从左到右，大致对应：光栅码盘结构、旋钮式机械编码器、带编码器的减速电机、工业级光电编码器。

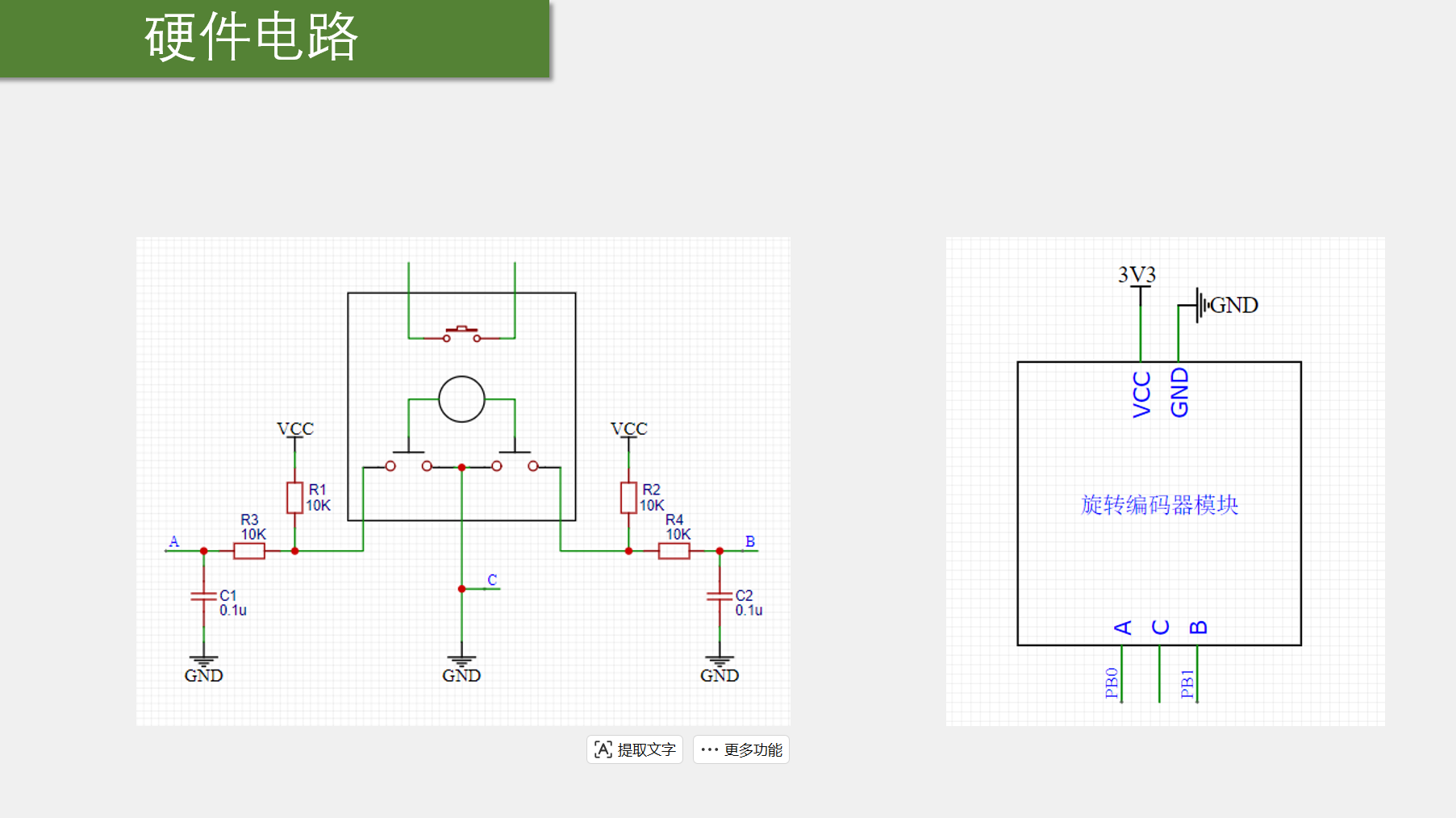

硬件电路原理

这是单片机外接旋转编码器最经典、最常用的接口电路

1. 右侧模块框图

这是简化后的接线示意：

• 编码器模块供电：VCC接 3.3V 电源，GND接地。

• 信号输出：一共引出 3 个引脚 A、B、C，其中 A、B 是两相脉冲信号，分别接到单片机的PB0、PB1引脚；C 是公共端，直接接地。

2. 左侧详细电路（A/B 相对称设计）

这是完整的信号调理电路，作用是给编码器供电、滤除干扰抖动，保证单片机读到稳定的信号，每一路的功能如下：

• 上拉电阻 R1、R2（10KΩ）：机械编码器本身是无源的触点开关，没有上拉就输出不了稳定的高低电平。接上拉电阻到 VCC 后，触点断开时，A/B 引脚被拉成高电平；触点接通时，A/B 引脚通过内部触点连到 C（地），变成低电平，由此产生高低变化的方波。

• RC 滤波电路（R3/C1、R4/C2）：R3/R4（10KΩ）+ C1/C2（0.1uF）组成低通滤波。机械编码器的触点在通断瞬间会产生 “弹跳抖动”，出现很多杂乱的窄脉冲；霍尔 / 光电编码器也可能有电源干扰毛刺。RC 滤波可以把这些抖动、干扰滤掉，让信号变平滑，避免单片机误判脉冲数、计错角度。

• C 引脚：是编码器内部所有触点的公共端，这里直接接地，作为电平的参考零点。

补充：A/B 相怎么判断方向和速度

编码器正常转动时，A、B 两路方波会保持90° 相位差（也叫正交信号）：

• 正转时：A 相信号的上升沿 / 下降沿，总是比 B 相提前出现；

• 反转时：B 相信号的上升沿 / 下降沿，总是比 A 相提前出现。

单片机通过检测两路信号的跳变顺序，就能判断旋转方向；统计脉冲总数就能计算旋转角度 / 位置；统计 1 秒内的脉冲个数，就能算出转速。

对射式红外传感器计次：

硬件代码按这个流程来写驱动：

//主函数
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "sensor.h"

int main(void)
{
   sensorinit();
   OLED_Init();
    OLED_ShowString(1,1,"COUNT:");

    while (1)
    {
        OLED_ShowNum(2,1,count,8);
	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_6)==0)//如果没东西，解锁
	{
		lock=0;
	}

	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0)==0)//按键按下时归0
	{

       count=0;
	}

    }
}
//传感器驱动
#include "stm32f10x.h"                  // Device headerV
void sensorinit()
{
   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
   RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//开启GPIOB+AFIO时钟,EXTI和NVIC无需手动开启

   GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6|GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource6);//AFIO：把P6接到EXTI
		//AFIO每个芯片只能规定一次，如果重复规定，分组必须相同

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line6;
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);//EXTI配置

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
	NVIC_InitTypeDef NVIC_InitSturcture;
	NVIC_InitSturcture.NVIC_IRQChannel= EXTI9_5_IRQn;
	NVIC_InitSturcture.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitSturcture.NVIC_IRQChannelSubPriority=0;
	NVIC_InitSturcture.NVIC_IRQChannelCmd=ENABLE;
    NVIC_Init(&NVIC_InitSturcture);	//NVIC配置


}
volatile uint16_t count=0;
uint8_t lock=0;
uint16_t GetCount(void)
{
   return count;

}


void EXTI9_5_IRQHandler (void)//中断是自行触发的。
{
  if(EXTI_GetITStatus(EXTI_Line6)==SET)
  {

	  if(lock==0)
	  {
		  lock=1;
      count++;
	  }

 EXTI_ClearITPendingBit(EXTI_Line6);//清除中断标记



  }
}
//库文件
#ifndef __sensor_H
#define __sensor_H
void sensorinit(void);
uint16_t GetCount(void);
extern volatile uint16_t count;//外部计次用
extern uint8_t lock;//传感器式防止抖动。
#endif



//OLED的三个文件详情请看上期

旋转编码器计次：

1. 旋转编码器 AB 相的本质

旋转编码器输出两路方波信号，通常称为 A 相 和 B 相。
它们之间的相位差为 90°，也就是一个周期内，一路信号的变化总是比另一路超前或滞后四分之一周期。

• 静止时：由于你的 GPIO 配置为 GPIO_Mode_IPU（上拉输入），编码器内部开关断开，两个引脚都被上拉到高电平，所以：

  PA0 = 1（A 相）
  PA1 = 1（B 相）

• 旋转时：编码器内部触点依次接地（变为低电平），然后释放，形成方波。
  由于机械结构或光栅排列，A 和 B 不会同时变化，而是有一个先、一个后，这就是相位差。

---

2. 根据你的代码反推电平变化

你的配置是：

• PA0 下降沿触发中断

• 中断里读 PA1 电平：

  • 如果 PA1 == 0 → count--

  • 如果 PA1 == 1 → count++

• 你观察到：向右转是 +，向左转是 -

右转（正转，count++）

在 PA0 下降沿发生时，PA1 必须为 高电平（1），因为代码中 else count++。
也就是说，右转时，PA0 先于 PA1 变为低电平。

一个完整的右转“步进”（一个 detent）电平变化如下：

步骤	PA0 (A)	PA1 (B)	说明
静止	1	1	两相都高
1	0	1	A 先接地 → PA0 下降沿，此时 B=1，所以 count++
2	0	0	B 也跟着接地
3	1	0	A 释放，回到高电平（PA0 上升沿，不触发中断）
4	1	1	B 释放，回到静止

波形示意（右转）：

text

PA0: 1‾‾‾‾\_____/‾‾‾‾‾‾‾‾
         ↓下降沿
PA1: 1‾‾‾‾‾‾‾‾\_____/‾‾‾‾
                  ↑此时B=1

左转（反转，count--）

在 PA0 下降沿发生时，PA1 必须为 低电平（0），因为代码中 if(PA1==0) count--。
也就是说，左转时，PA1 先于 PA0 变为低电平。

一个完整的左转“步进”电平变化如下：

步骤	PA0 (A)	PA1 (B)	说明
静止	1	1	两相都高
1	1	0	B 先接地（PA1 下降沿，但你没有配置 PA1 中断）
2	0	0	A 跟着接地 → PA0 下降沿，此时 B=0，所以 count--
3	0	1	B 释放（PA1 上升沿）
4	1	1	A 释放，回到静止

波形示意（左转）：

text

PA0: 1‾‾‾‾‾‾‾‾\_____/‾‾‾‾
                  ↓下降沿
PA1: 1‾‾‾‾\_____/‾‾‾‾‾‾‾‾
         此时B=0

---

3. 为什么相位差能判断方向？

核心就是：在一个信号的边沿（例如 A 的下降沿）去观察另一个信号的电平，就能知道谁先谁后。

• 右转：A 先变化，所以在 A 下降沿时，B 还没变，保持原来的高电平 → 读到 1。

• 左转：B 先变化，所以在 A 下降沿时，B 已经变低了 → 读到 0。

这就是正交编码器方向判断的经典方法。

---

4. 总结你的编码器工作状态

• 静止：PA0=1, PA1=1

• 右转（+）：PA1 先保持高，PA0 先产生下降沿，中断里读到 PA1=1，count++

• 左转（-）：PA1 先变成低，然后 PA0 才下降，中断里读到 PA1=0，count--

//主函数
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "rotaryencoding.h"
int main(void)
{
    OLED_Init();
	rotaryencoding();
   OLED_ShowString(1, 1, "count");


    while (1)
    {
		  OLED_ShowSignedNum(2,1,count,8);

    }
}

//驱动
#include "stm32f10x.h" // Device header
//当想配置两个中断时，GPIO和EXTI的配置可以使用|符号，其余不行。
void rotaryencoding(void) //时钟开启
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
//配置GPIO
GPIO_InitTypeDef GPIO_Initstructure;
	GPIO_Initstructure.GPIO_Mode=GPIO_Mode_IPU;
GPIO_Initstructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1;
GPIO_Initstructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_Initstructure);
//配置AFIO
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);
//配置EXTI
EXTI_InitTypeDef EXTI_Structure;
EXTI_Structure.EXTI_Line=EXTI_Line0;
EXTI_Structure.EXTI_LineCmd=ENABLE;
EXTI_Structure.EXTI_Trigger= EXTI_Trigger_Falling;
EXTI_Structure.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_Init(&EXTI_Structure);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
//配置EXTI0->NVIC
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel= EXTI0_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
NVIC_Init(&NVIC_InitStructure);
}
volatile int32_t count=0;
volatile uint8_t lock=0;
void EXTI0_IRQHandler(void) //中断0
{
if(EXTI_GetITStatus(EXTI_Line0)==SET)
{
	if(lock==0)
 {
	lock=1;
	if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)==0)

		  count--;

	else
		count++;

   EXTI_ClearITPendingBit(EXTI_Line0);
}
 lock=0;
}
}

//驱动

#ifndef __rotaryencoding_H
#define __rotaryencoding_H
void rotaryencoding(void);
extern int32_t count;
extern uint8_t lock;
#endif
