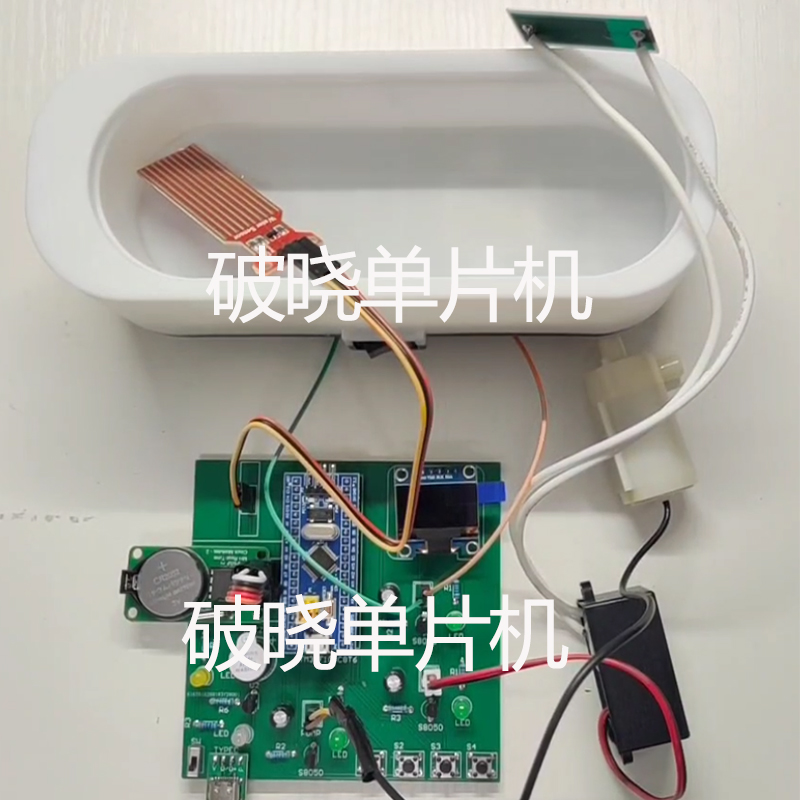

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1uGMr6RE6D/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

        本设计由STM32F103C8T6单片机+DS1302时钟电路+OLED屏幕电路+水位传感器电路+超声波发生器电路+臭氧发生器电路+水泵电路+蜂鸣器电路+按键电路+电源电路组成。

2.功能详解

1、水位检测：水位传感器检测水位数据。
2、屏幕显示：OLED屏幕显示当前时间、水位和果蔬清洗状态
3、阈值设置：可通过水位阈值。
4、水位报警：当检测到水位过高时声光报警
5、清洗模式：可以选择喷淋清洗模式、超声波清洗模式和臭氧清洗模式
6、清洗预约：通过按键预约清洗时间，到底清洗时间后开始清洗
7、时间设置：可通过按键设置清洗时间
8、臭氧浓度：可以通过按键设置臭氧清洗浓度

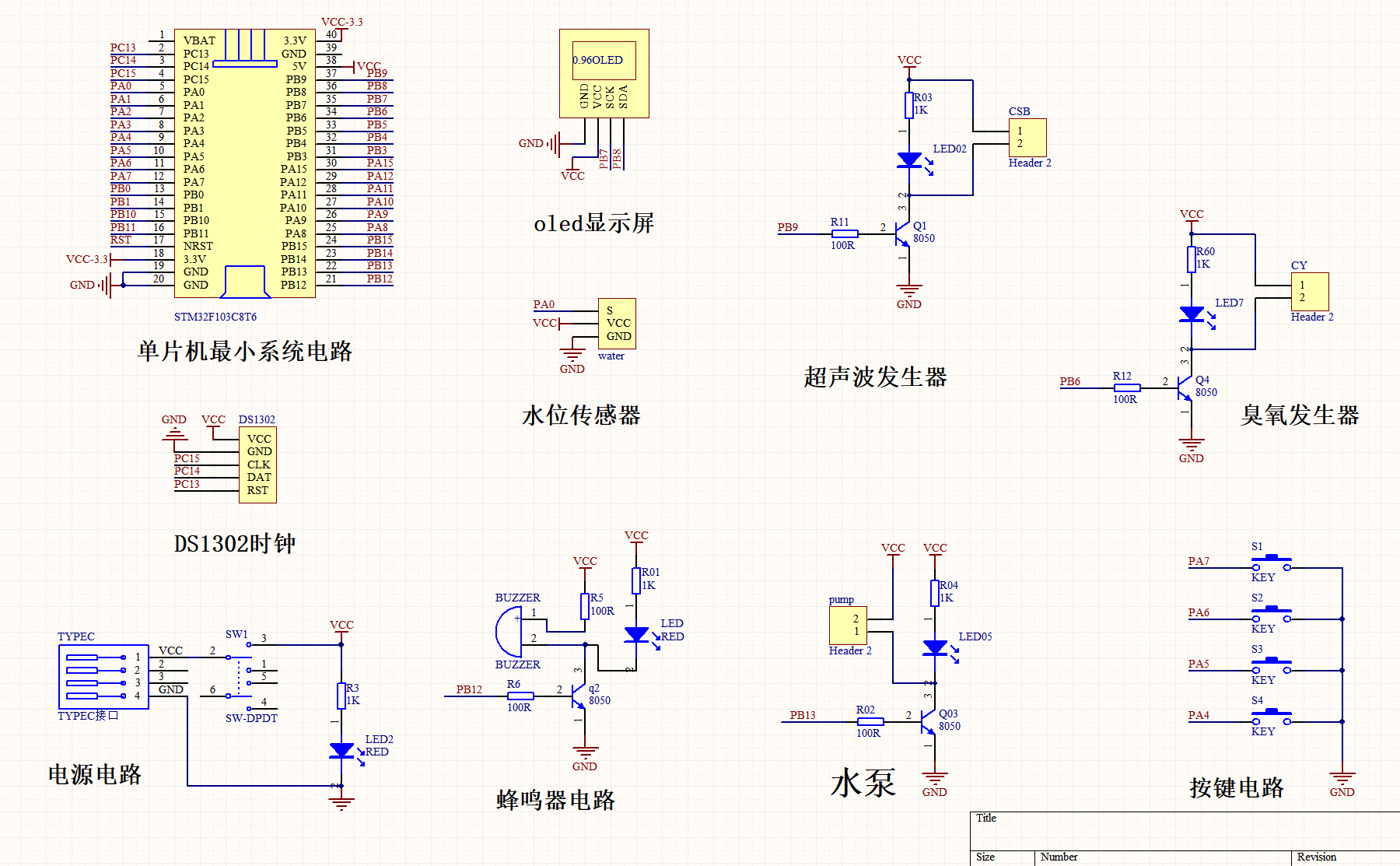

三、项目原理图设计

​

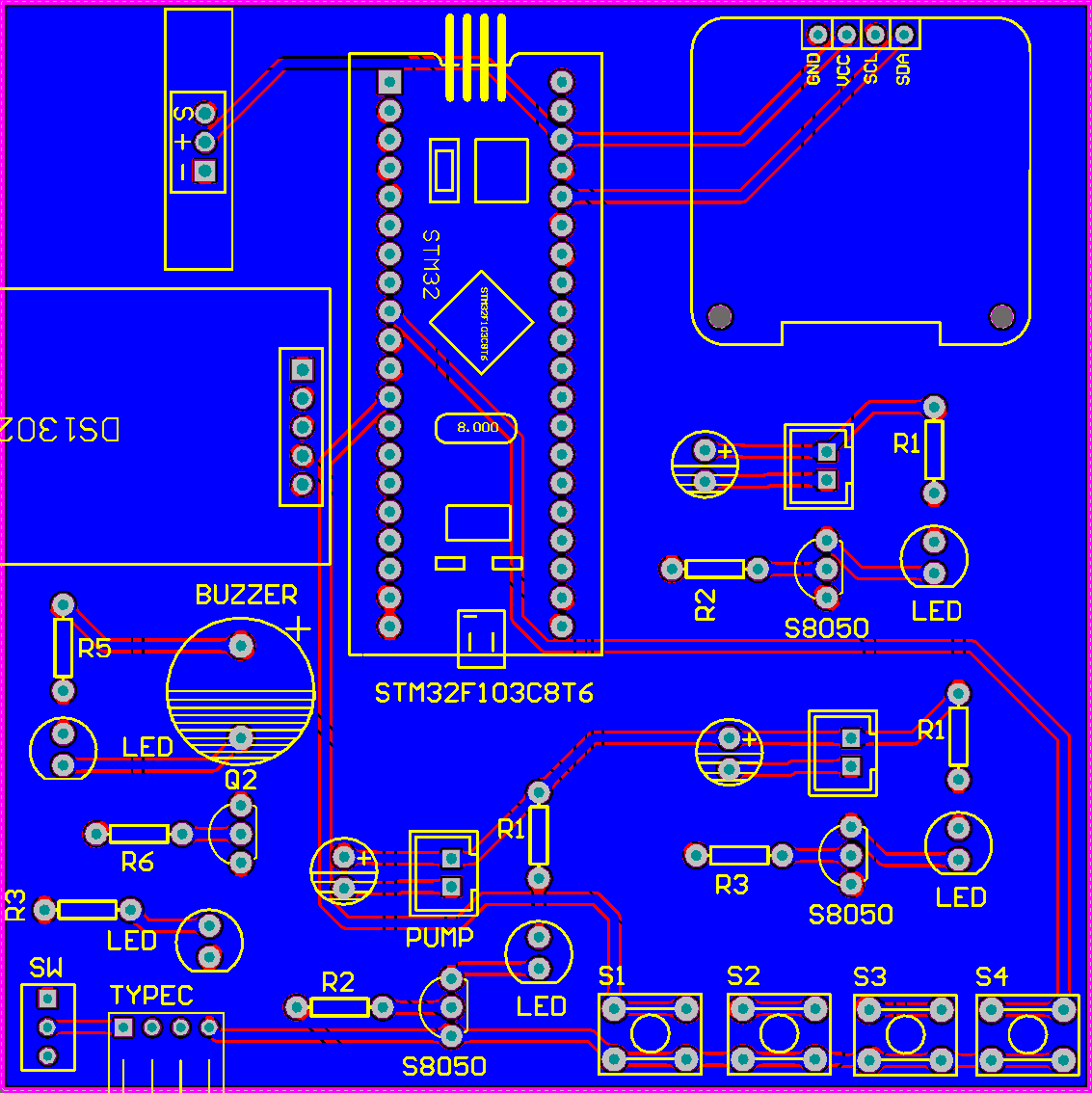

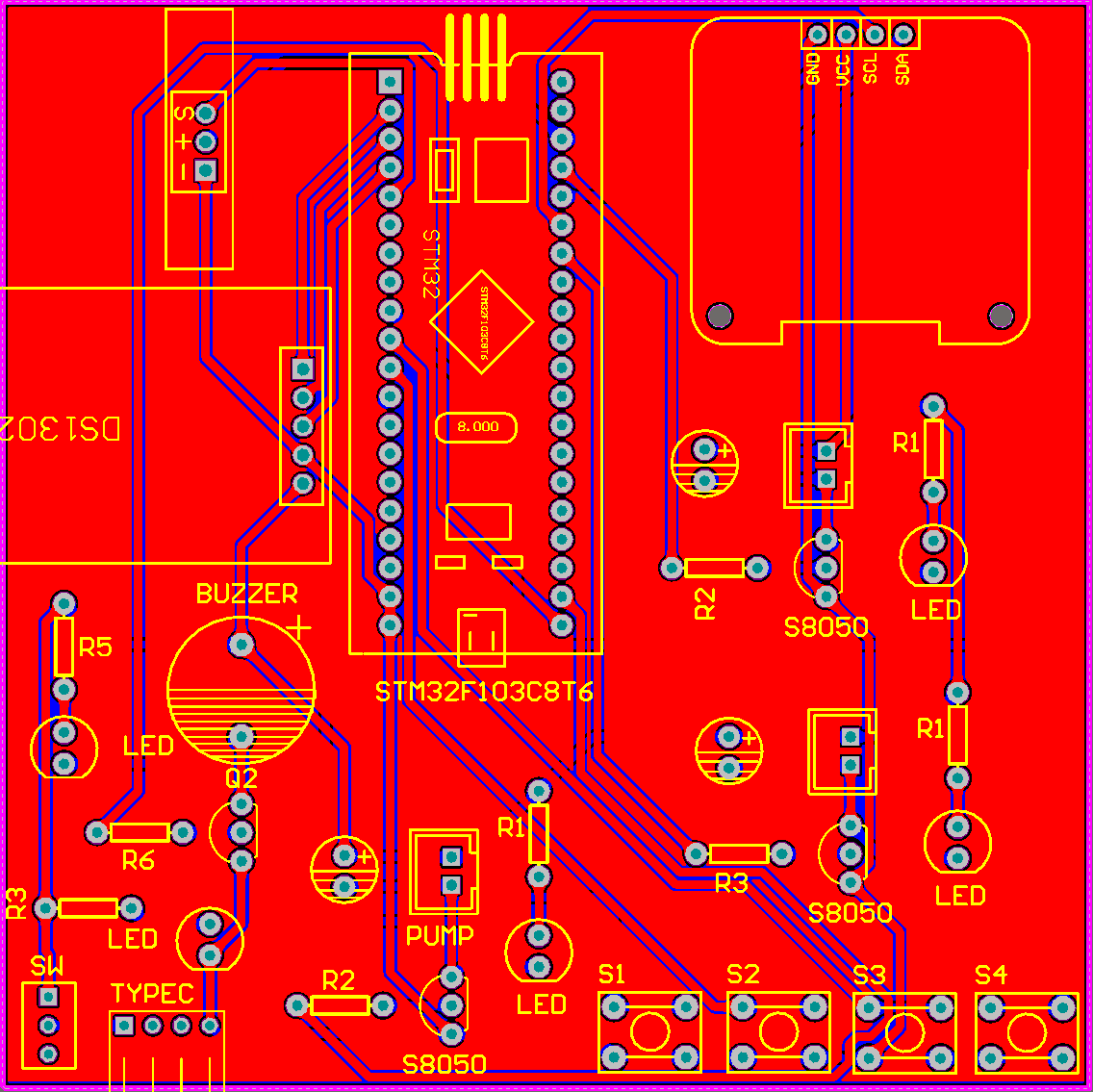

四、项目PCB硬件设计

​

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "oled.h"
#include "DS1302/ds1302.h"
#include "beep.h"
#include "csbfsq.h"
#include "cyfsq.h"
#include "pump.h"
#include "water.h"
#include "adc.h"
#include "pwm.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32果蔬清洗系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 water;//
}SensorModulesValue;

typedef struct
{
 	uint16_t waterTV;
 	uint16_t band;
	uint16_t concentration;
}SensorThresholdValue;

typedef struct
{
	uint8_t modeFlag;
	uint8_t QXKGFlag;
	uint8_t BEEPFlag;
	uint8_t DSFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			PUMP_Init();//PUMP初始化
			WATER_Init();//WATER初始化
			InitClock();//DS1302初始化
            ReadDS1302Clock(TM);
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);

			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

			delay_ms(100);

	}
 }



六、项目实验效果 ​

​​

七、项目包含内容

​​​
