TouchGFX 零基础完整入门教程
目录
在嵌入式开发领域，传统单片机LCD屏开发存在代码繁琐、界面简陋、动画效果差、开发周期长等痛点，很难实现现代化的触控UI、动态动画、渐变特效、滑动交互等功能。TouchGFX是ST官方推出的免费嵌入式图形界面框架，专为STM32单片机优化，支持拖拽式可视化UI设计、丰富动画特效、低资源占用，是目前工业串口屏、智能仪表、家电触控屏、物联网设备UI开发的主流方案。
本教程面向零基础嵌入式开发者，从软件安装、环境配置、工程创建、UI拖拽设计、控件使用、代码联动、模拟器调试、硬件烧录运行全流程手把手教学，无需深厚GUI基础，跟着步骤即可完成第一个TouchGFX触控界面项目，快速上手嵌入式现代化UI开发。
一、TouchGFX 核心介绍与优势
1.1 什么是 TouchGFX
TouchGFX 是 STMicroelectronics 推出的免费嵌入式图形用户界面（GUI）开发框架，专门适配全系列 STM32 单片机，配套可视化编辑工具 TouchGFX Designer，支持纯拖拽开发UI界面，自动生成底层C++代码，开发者无需手动编写复杂画点、画线、刷新逻辑，极大降低嵌入式GUI开发门槛。
其广泛应用于工业控制屏幕、智能家居面板、车载小屏、便携式仪器、物联网触控设备等场景，完美替代传统裸机LCD、OLED简陋界面开发方案。
1.2 TouchGFX 核心优势
-
零门槛可视化开发：全程拖拽式设计，所见即所得，无需手写界面代码；
-
特效丰富：支持滑动、渐变、缩放、旋转、弹窗、动画过渡、动态文字等现代化UI效果；
-
资源占用低：专为STM32优化，适配F1/F4/H7等主流系列，低配单片机也可流畅运行；
-
官方免费开源：无版权收费，个人学习、商业项目均可免费使用；
-
仿真调试便捷：内置PC模拟器，无需硬件即可实时预览界面、调试动画；
-
生态完善：搭配STM32CubeMX一键配置工程，无缝对接Keil、STM32CubeIDE开发环境。
二、开发环境搭建（零基础必看）
TouchGFX 开发必须配套三款核心工具，全部为官方免费软件，本文提供标准安装与配置流程，适配Windows系统。
2.1 必备软件清单
-
STM32CubeMX：STM32芯片底层配置、工程初始化工具；
-
TouchGFX Designer：UI可视化设计、动画编辑、代码自动生成工具；
-
编译IDE：Keil MDK 或 STM32CubeIDE（二选一即可）。
2.2 软件安装与环境配置
1. 安装 TouchGFX Designer
前往ST官方官网下载最新版本 TouchGFX，安装过程默认下一步即可，安装路径禁止中文、禁止空格，避免后续编译报错。安装完成后，软件自带丰富的官方示例工程，可直接打开运行学习各类控件与动画效果。
2. 关联 STM32CubeMX
打开 STM32CubeMX，在「帮助-软件包管理」中安装对应版本的 TouchGFX 固件库，对应自己的单片机型号（如STM32F4、STM32H7），确保CubeMX可以正常初始化TouchGFX工程。
3. 编译环境配置
TouchGFX 自动生成的代码为 C++ 格式，Keil MDK 需要开启 C++ 编译支持，默认安装高版本Keil即可兼容，无需额外复杂配置。
三、手把手创建第一个 TouchGFX 工程
本章节从零创建完整项目，实现「界面显示文字、触控按钮、简单动画」基础功能，适配所有带LCD触控屏的STM32开发板。
3.1 用 CubeMX 初始化底层工程
1. 打开 STM32CubeMX，选择对应的单片机型号，完成时钟配置、LCD屏幕引脚配置、SDRAM/FMC显存配置（大屏TouchGFX必备）；
2. 开启 TouchGFX 功能，在Middleware中勾选激活TouchGFX，软件自动配置底层显示驱动框架；
3. 设置屏幕分辨率（如 480*272、800*480，必须和硬件屏幕一致）；
4. 生成工程，选择对应IDE（Keil/CubeIDE），完成底层工程初始化。
3.2 TouchGFX Designer 新建UI项目
1. 打开 TouchGFX Designer，选择「新建空白项目」，匹配CubeMX中设置的屏幕分辨率、帧率（默认60帧）；

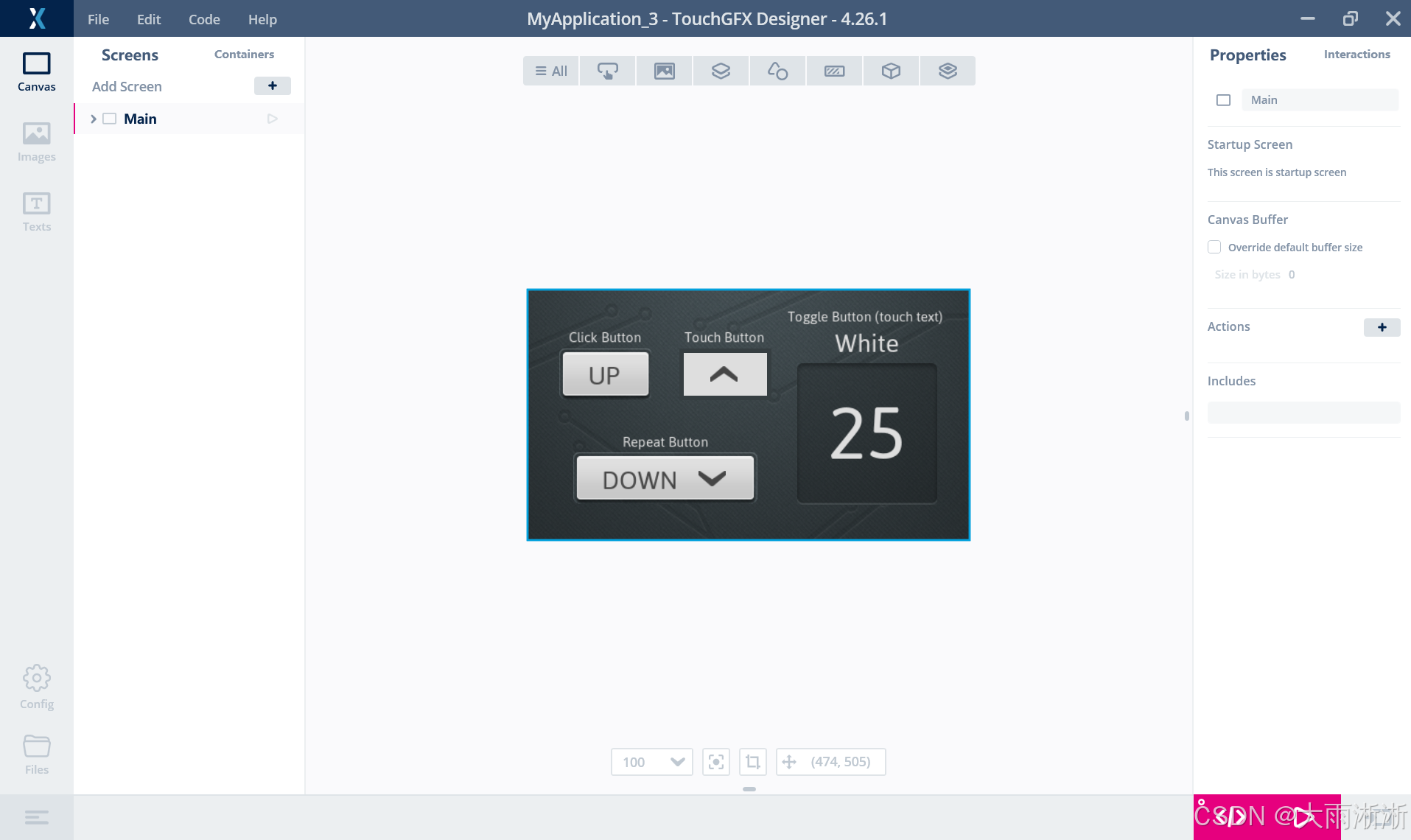

2. 软件主界面分为控件库、画布、属性栏、资源库、动画编辑器五大核心区域；
3. 支持两种开发模式：空白自定义开发、官方示例模板改造，新手推荐先从空白项目练手。
四、核心实操：UI界面设计与控件使用
TouchGFX 所有界面开发均为拖拽操作，无需手写界面代码，新手重点掌握常用基础控件与动画配置。

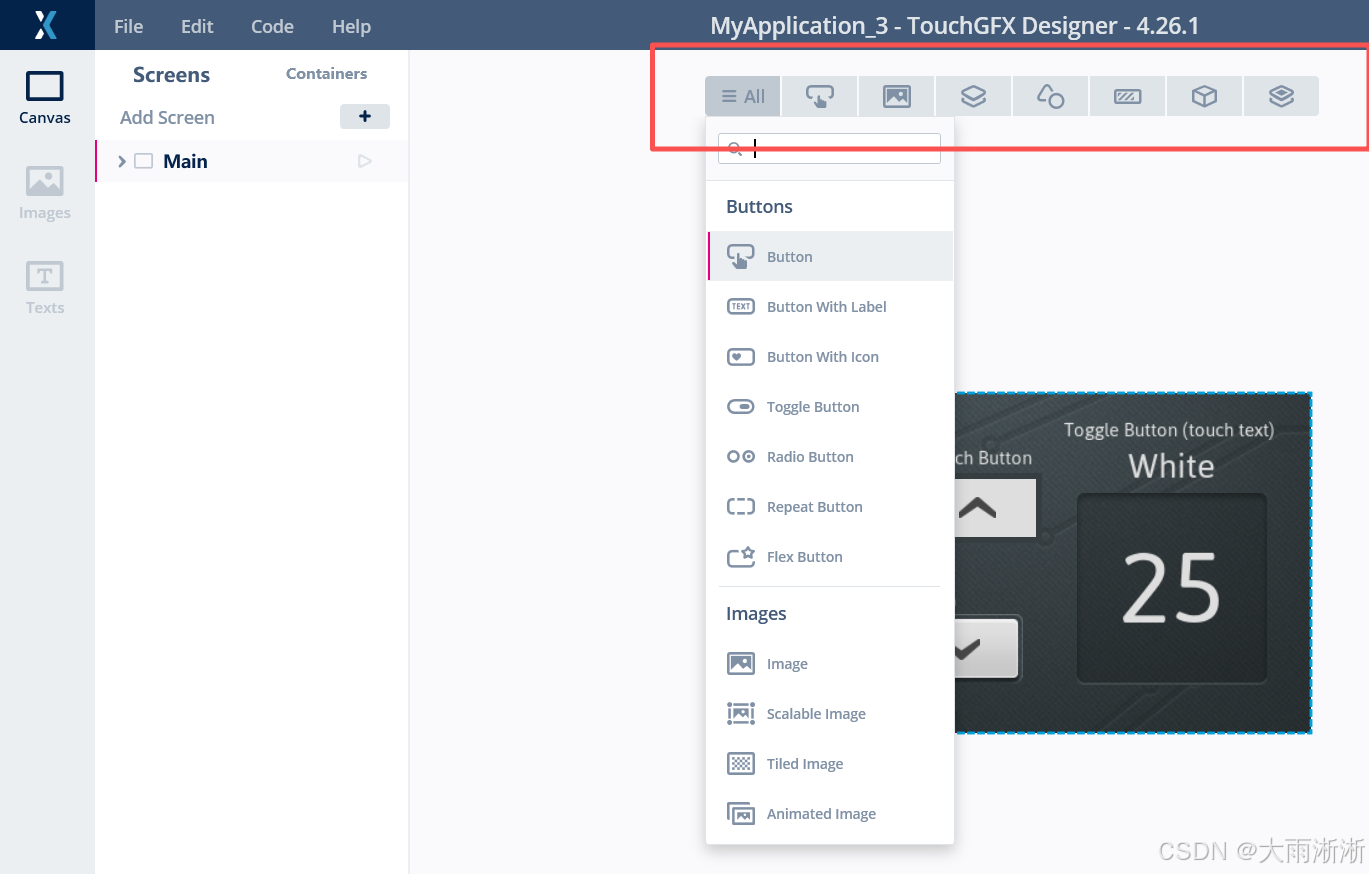

4.1 常用基础控件详解
-
Text（文字控件）：用于显示静态/动态文字，支持字体大小、颜色、对齐方式自定义，可通过代码实时修改文字内容；
-
Button（按钮控件）：触控核心控件，支持按压、松开两种状态图片切换，可绑定点击触发事件；
-
Image（图片控件）：显示背景图、图标、装饰图片，支持png透明图片，适配UI美化；
-
Slider（滑动条）：用于音量、亮度、参数调节，支持触控滑动交互；
-
Container（容器）：批量管理多个控件，常用于弹窗、页面切换、区域隐藏显示。
4.2 实战：制作简易交互界面
步骤1：添加背景图
在资源库导入适配屏幕分辨率的背景图片，拖拽Image控件铺满画布，设置为底层背景。
步骤2：添加文字显示
拖拽Text控件到画布，修改文字内容为“TouchGFX入门测试”，调整字体大小、颜色、居中显示。
步骤3：添加触控按钮
拖拽Button控件，分别设置「按压图片」和「松开图片」，实现按钮按压变色效果，为后续代码交互预留触发接口。
步骤4：简单动画配置
打开动画编辑器，选中文字控件，配置淡入、缩放动画，设置页面加载自动播放，实现开机动态显示效果。
4.3 模拟器实时调试（无需硬件）
界面设计完成后，无需烧录硬件，直接点击软件右下角运行模拟器（F5），即可在电脑上实时预览界面效果、触控交互、动画播放，支持鼠标模拟手指触控，快速调试UI布局与动画逻辑，大幅提升开发效率。
五、UI与单片机代码联动（核心重点）
TouchGFX最大的价值是界面可视化设计+底层业务代码联动，UI触控事件可以触发单片机IO、串口、定时器等外设逻辑，实现触控控制硬件设备。
5.1 代码生成规则
TouchGFX Designer 所有UI设计完成后，点击「Generate Code」自动生成完整C++界面代码，无需手动编写界面逻辑，开发者只需在预留的回调函数中编写自己的业务代码。
5.2 核心交互逻辑（新手必学）
1. 按钮点击回调
在Designer中为按钮绑定点击事件，生成代码后，在对应cpp文件的回调函数中添加业务逻辑，例如：点击按钮点亮LED、串口发送数据、切换界面。
2. 动态刷新UI数据
单片机采集的温度、湿度、电压等数据，可通过代码实时刷新到屏幕Text控件，实现数据动态显示。
3. 页面切换逻辑
支持多页面创建，通过按钮触控实现主页、设置页、数据页的滑动/跳转切换。
六、工程编译与硬件烧录运行
6.1 工程编译
将TouchGFX生成的代码导入Keil/CubeIDE工程，完成编译，首次编译需确认：
-
开启C++编译支持；
-
显存、SDRAM配置正确（大屏必备）；
-
图片资源、字体资源无缺失。
6.2 硬件运行
编译无报错后，通过下载器将程序烧录到STM32开发板，上电即可运行自定义触控UI，支持真实手指触控、动画播放、数据交互，完成完整项目落地。
七、新手常见报错与解决方案
-
中文路径报错：工程、软件安装路径禁止中文、空格、特殊符号，否则代码生成失败；
-
屏幕黑屏不显示：CubeMX分辨率配置与硬件屏幕不匹配、FMC/SDRAM未配置、显存地址错误；
-
编译提示C++报错：IDE未开启C++编译功能，或缺失TouchGFX固件库；
-
触控无反应：触摸屏驱动未配置、触控引脚初始化异常；
-
动画卡顿：图片分辨率过大、资源过多，降低图片尺寸或优化控件层级。
八、进阶学习方向
掌握基础UI开发后，可深入学习TouchGFX高阶功能，适配复杂商业项目：
-
多页面嵌套、弹窗动画、滑动翻页效果；
-
动态数据曲线绘制（温度、电压实时曲线）；
-
字体自定义、多国语言适配；
-
低功耗UI配置，适配电池供电设备；
-
官方示例工程二次开发，快速复刻成熟UI界面。
九、教程总结
TouchGFX 彻底革新了传统嵌入式GUI的开发模式，将繁琐的手写界面代码转变为可视化拖拽+自动生成代码，大幅降低嵌入式触控屏开发难度，兼顾美观度、流畅度与开发效率。
对于嵌入式开发者而言，掌握TouchGFX是进阶高端UI开发的必备技能，无论是课程设计、毕业设计、个人项目还是商业产品开发，TouchGFX都是STM32触控界面的最优解决方案。新手只需熟练掌握控件使用、模拟器调试、代码联动三大核心能力，即可快速独立完成各类嵌入式触控屏幕项目开发。
