分两块内容：

一、该开发板的Flash的容量是1024KB，即1MB。

二、外接SPI Flash，型号是W25Q128，容量是128Mb即16MB。

这两个Flash有什么区别？

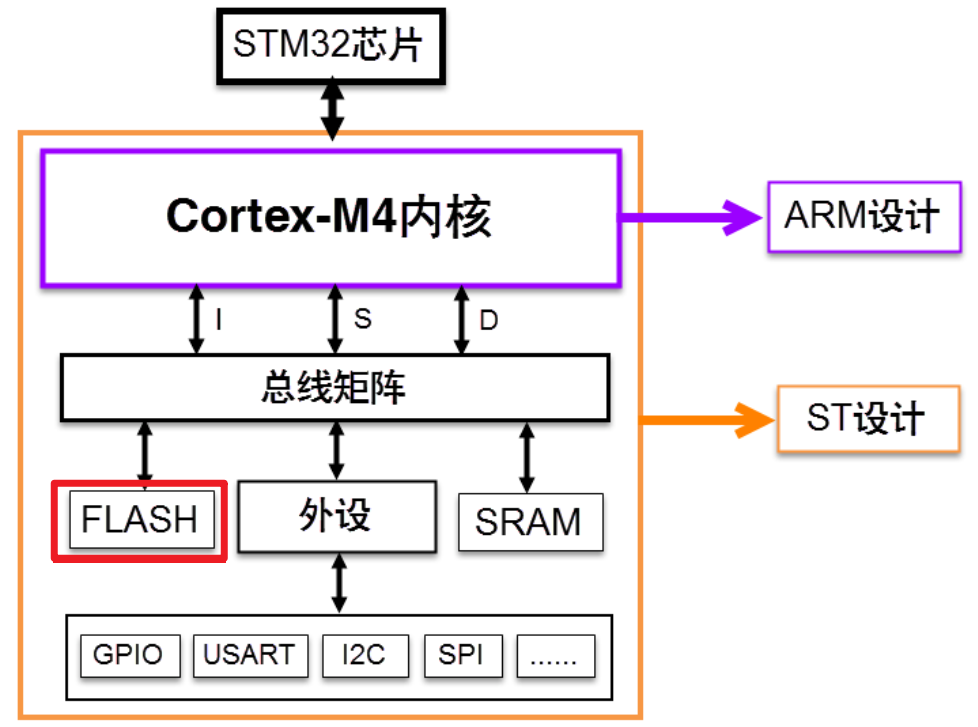

从教程STM32分类上来看，STM32F407ZGT6中的“G”代表该芯片的Flash大小是1024KB。其实STM32芯片是已经封装好的成品，主要由内核和片上外设构成，内核也就是CPU，是由ARM公司设计，而ST公司作为芯片生产厂商做的是内核之外设计部件（片上外设）并生产整个芯片，下图是STM32的芯片架构简图：

由此看出，这个1MB的Flash是片内的Flash。

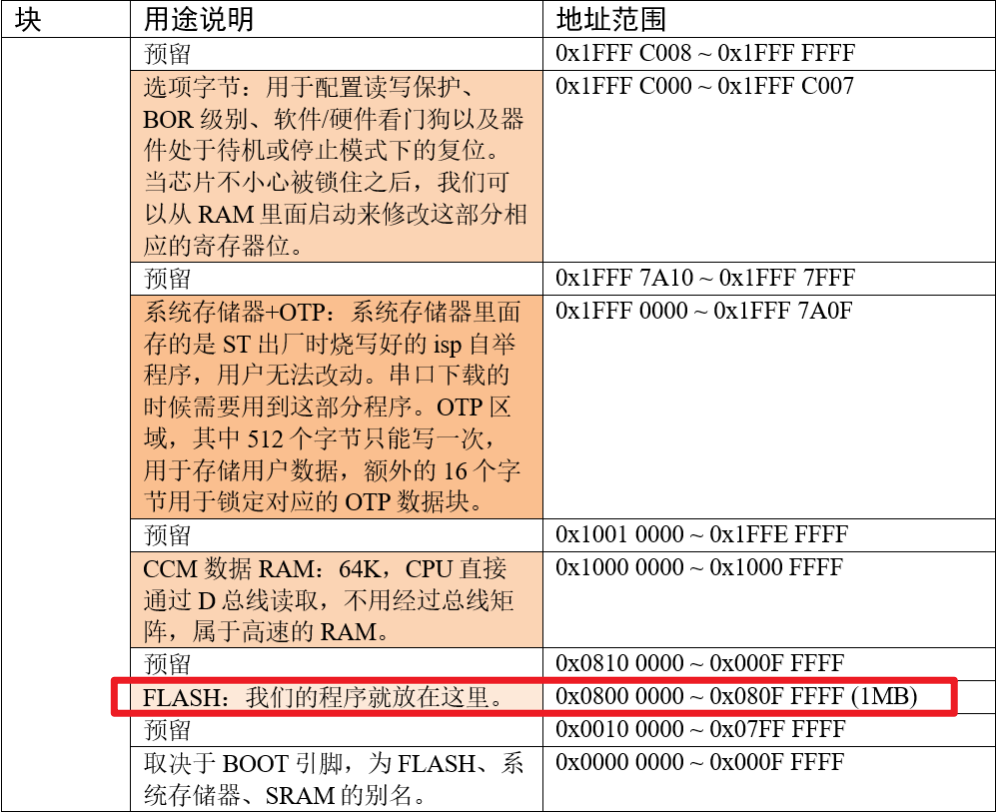

Flash、RAM、片上外设这些功能部件共同排列在一个4GB的地址空间内。我们主要看Flash，它的地址是由芯片厂商或者用户分配，STM32F407也给它内部的Flash会分配地址（这个过程叫存储器映射）。还有一个概念叫存储器重映射（也就是给存储器再分配一个地址）。在这4GB的空间里，ARM平均分了8个块，每块512MB。其中Block0用来设计成内部Flash。Block0内部区域的划分如下图：

外接的SPI Flash是接在片上外设的，属于扩展的Flash。

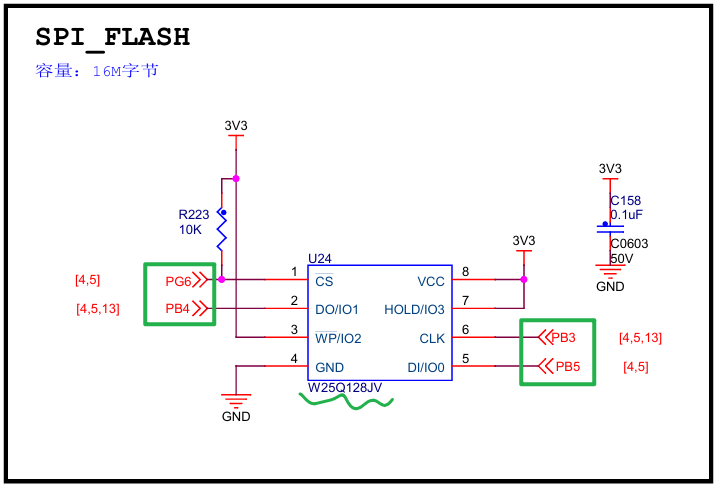

首先了解原理图：

此外：WP引脚控制写保护，为低电平时禁止写，这里接3V3，即不使用此功能。HOLD 引脚用于暂停通讯，为低电平时，通讯暂停，数据输出引脚输出高阻抗状态，时钟和数据输入引脚无效，这里直接接电源，不使用通讯暂停功能

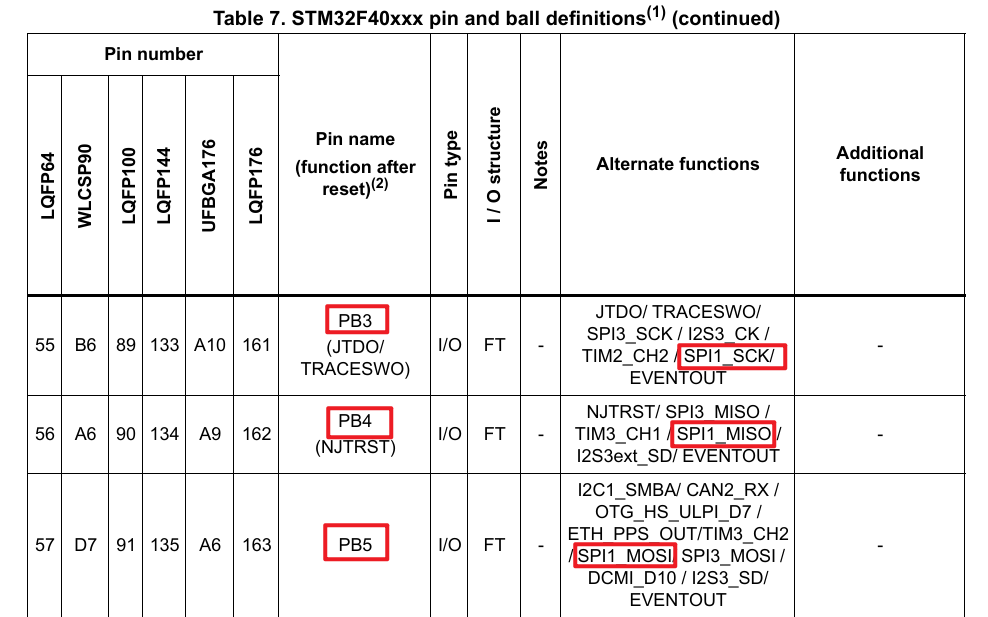

查询数据手册可知主要引脚：

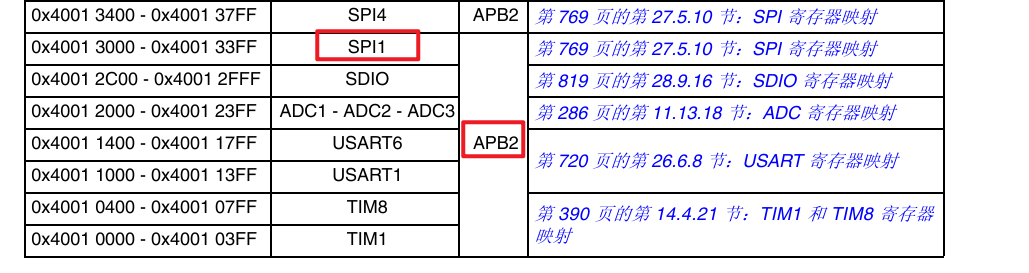

查询中文参考手册可知：SPI1位于APB2上。

由RCC章可知：APB2 总线时钟 PCLK2 = 84MHz

关于SPI的初始化配置和读写SPI Flash的程序可以从附件里下载。这里点下重点！

在进行配置之前我们一定要了解到：

该SPI Flash是作为从机，STM32即为主机，而且通信方式是全双工。数据帧长度为8位，Flash支持模式0和模式3此处配置成模式0（即CPOL为低，CPHA为奇数边沿采样），NSS引脚为软件，波特率分频因子为2分配，分频后是42MHZ。MSB先行。

我们可以通过指令对SPI Flash执行相关操作！
