STM32MP157 M4 核 + LiteOS-M 调试踩坑：OpenOCD + GDB Windows 环境系列问题

技术博客｜面向 STM32MP157 M4 核 + LiteOS-M 移植的开发者
一句话结论：M4 跑在内部 SRAM、用 OpenOCD + GDB 在 Windows 上调试，坑几乎全在「GDB 与 OpenOCD 的协作方式」上，不在你的代码。 本文把 No registers、10054、UsageFault、CP1252 编码、CFSR 排查这些高频问题一次性讲透。

摘要

STM32MP157 的 M4 内核调试，程序下载到 M4 内部 SRAM。Windows 环境下 OpenOCD + GDB 组合会遇到一堆细碎坑：新建 GDB 连接后报 No registers 无法修改 PC/SP；关闭 GDB 重连出现 10054 套接字错误；刚 attach 直接进入 UsageFault_Handler；print &Reset_Handler 出现 CP1252 编码转换警告；时而看到 ?? () 无符号，时而直接显示异常函数符号。本文记录完整现象、截图说明、根因、标准调试流程，同时补充 CFSR 寄存器排查 UsageFault 的实战方法。

💡 适用场景：STM32MP157 M4 独立运行在内部 SRAM、LiteOS-M 操作系统、GCC + Makefile 裸金属开发，不使用 Keil、不使用 STM32CubeIDE。

---

1、报错现象 1：set $pc = 0x1000ddf4 → No registers（含编码警告）

复现控制台完整输出

(gdb) print &Reset_Handler
warning: could not convert 'Reset_Handler' from the host encoding (CP1252) to UTF-32.
This normally should not happen, please file a bug report.
$1 = (<text variable, no debug info> *) 0x1000ddf4 <Reset_Handler>
(gdb) set $pc =  0x1000ddf4
No registers.
(gdb) set $pc = 0x1000ddf4
No registers.

根因

1）编码警告部分

warning: could not convert 'Reset_Handler' from the host encoding (CP1252) to UTF-32.

这是 Windows 版 arm-none-eabi-gdb 工具链的一个老 bug：Windows 系统默认代码页是 CP1252，GDB 在解析符号名称做编码转换时失败。

这个警告可以忽略，不影响调试，打印出来的函数地址 0x1000ddf4 是完全正确可用的。

⚠️ 坑点：不要直接写 set $pc = &Reset_Handler，继续使用符号会再次触发编码异常。直接写物理地址数字，彻底绕开符号解析问题。

2）No registers 报错

GDB 网络层面已经连上 OpenOCD 服务端，但是 M4 CPU 内核处于运行状态，没有被硬件 halt 暂停。CPU 正在运行时，GDB 无法读写内核通用寄存器、PC、SP，因此执行 set $pc、set $sp 直接返回 No registers。

⚠️ 注意：GDB 内置的 halt 命令在 OpenOCD 场景下无效。必须使用 monitor halt，把命令转发给 OpenOCD，由 OpenOCD 在硬件层面暂停 M4 内核。只有内核 halt 之后，才具备读写寄存器权限。

正确操作顺序

# 硬件暂停 M4 内核，拿到寄存器访问权限
monitor halt

# 读取向量表 0x10000000，获取初始栈指针 SP
x/w 0x10000000

# 填入上面 x/w 读到的栈地址
set $sp = 0xXXXXXXXX

# 使用物理地址设置程序入口，规避 Windows gdb 编码 bug
set $pc = 0x1000ddf4

# 恢复 CPU 运行
continue

---

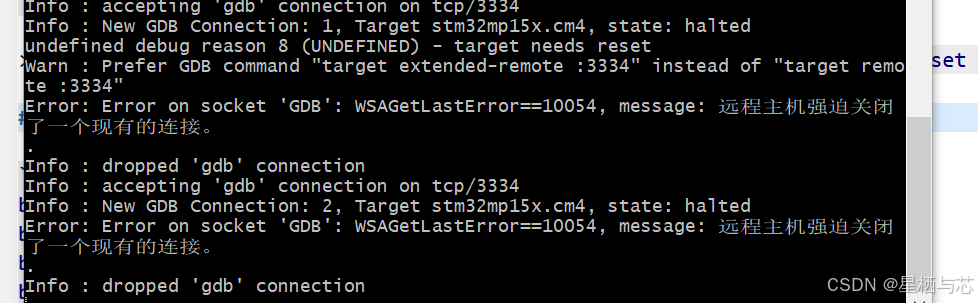

2、报错现象 2：OpenOCD 窗口 WSAGetLastError==10054，远程主机强迫关闭了一个现有的连接

控制台输出：

Error: Error on socket 'GDB': WSAGetLastError==10054，message: 远程主机强迫关闭了一个现有的连接。
Info : dropped 'gdb' connection

根因

我们直接关掉 GDB 客户端 CMD 窗口，TCP 连接被强制断开，OpenOCD 作为服务端打印这条日志。

10054 不等于硬件故障！

• OpenOCD 进程仍然正常运行；
• ST-Link 连接正常；
• M4 的 SRAM 不会清空，上一次下载的程序还保留在内存里。

窗口分工（非常关键）

1）OpenOCD 窗口（服务端）：尽量后台常驻，不要频繁关闭

负责 ST-Link 硬件交互。只有 ST-Link 识别失败、芯片 HardFault 锁死时才重启。出现 10054 直接无视，不需要重启 OpenOCD。

2）GDB 窗口（客户端）：可以反复关闭、新建

每次新开 GDB 终端，必须重新执行连接命令，建立 TCP 会话。

连接命令选择

❌ 不推荐旧命令

target remote localhost:3334

✅ 推荐使用 extended-remote，支持多次断开重连，适配频繁开关 GDB 场景

target extended-remote localhost:3334

---

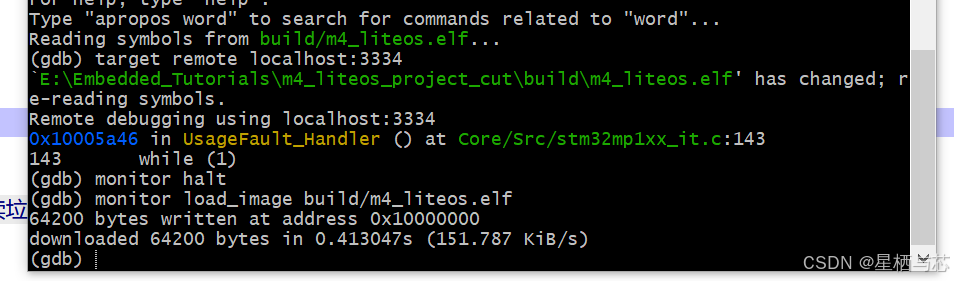

3、现象 3：attach 连上直接停在 UsageFault_Handler 异常

**
**

控制台现象：

0x10005a46 in UsageFault_Handler () at Core/Src/stm32mp1xx_it.c:143
143         while (1)

两种 attach 现场对比

场景 A：刚 attach，0x00000008 in ?? ()

芯片复位、SRAM 为空，还没有下载固件。GDB 读取该地址，找不到对应 elf 符号信息，显示问号 ?? ()。

场景 B：刚 attach 直接停在 UsageFault_Handler ()，有完整源码行号符号

复现条件：关闭 GDB 客户端，芯片不断电、不复位。M4 的 SRAM 是易失内存，但只有掉电才会清空；关闭 GDB 不会擦除 SRAM，上一次跑崩的程序仍然留在内存。上一次运行已经触发 UsageFault 异常，死循环在 Fault_Handler；重新 attach 上来直接读到内存代码，识别到函数符号，于是停在异常处理函数。

⚠️ 高频大坑：monitor load_image 重新下载新版 elf 镜像，仅仅是把新代码写入 SRAM，CPU 的 PC/SP 寄存器不会自动跳转到 Reset_Handler。CPU 还停留在之前 Fault 死循环。
下载完成后，必须手动 monitor halt，再手动设置 SP、PC，最后 continue，新程序才会正常启动。

---

4、实战：通过 CFSR 寄存器定位 UsageFault 故障根源

UsageFault 属于 Cortex-M 内核的用法错误异常，常见诱因：栈溢出、非对齐访问、跳转到非法指令地址、执行 Thumb 模式错误、访问受保护外设地址。
进入 Fault_Handler 死循环之后，不要直接复位，读取 CFSR 寄存器可以直接定位故障类型。

操作步骤（GDB 中执行）

# 内核先暂停
monitor halt

# 打印全部内核寄存器，里面包含 CFSR 寄存器
monitor reg

在输出的一大段寄存器中找到 cfsr。CFSR 是 32 位组合故障状态寄存器，由三部分拼接（低位到高位）：

• MMFSR[7:0]：Memory Management Fault 状态（位 0~7）
• BFSR[15:8]：Bus Fault 状态（位 8~15）
• UFSR[31:16]：Usage Fault 状态（位 16~31）

UFSR（UsageFault）关键位说明

位（UFSR 内）	宏定义	CFSR 实际位	含义
BIT0	UNDEFINSTR	bit16	执行了未定义的指令
BIT1	INVSTATE	bit17	无效的 EPSR 状态，最常见：内核跑进 ARM 模式（Cortex-M 只支持 Thumb 指令集）
BIT2	INVPC	bit18	异常返回时 PC 非法
BIT3	NOCP	bit19	访问不存在的协处理器指令
BIT8	UNALIGNED	bit24	非对齐内存访问触发故障
BIT9	DIVBYZERO	bit25	除零错误

举例分析

1. 如果看到 UFSR BIT1=1（即 cfsr 的 bit17，典型值 0x00020000）→ INVSTATE

根源：程序跑入 ARM 指令模式。M4 只支持 Thumb-2 指令集，一般是链接脚本入口设置错误，或函数指针跳转地址最低位不是 1。Cortex-M 函数指针地址最低 bit 必须置 1，代表 Thumb 模式。

2. 如果看到 UFSR BIT8=1（bit24）→ UNALIGNED

根源：非对齐访问，比如对 uint32_t 变量做 4 字节读取，但地址不是 4 字节对齐。LiteOS-M 配置里可以关闭非对齐访问报错。

3. 如果看到 UFSR BIT0=1（bit16）→ UNDEFINSTR

根源：跑到非法代码地址，通常是栈溢出冲毁函数返回地址，跳转到随机内存，译码出非法指令。大概率任务栈配置太小，发生栈溢出。

补充：读取故障发生时的 PC 地址

monitor reg 输出里的 pc，是当前停在 Fault_Handler 的 PC，不是故障发生那一刻的 PC。发生异常时，内核会把故障现场的 xPSR、PC、LR、R0~R3 压入发生异常时的栈。如果要拿到出事那一刻的 PC，需要从 SP 指向的栈帧去回溯——这是 M4 内核调试排错很关键的技巧。

🔧 常见踩坑点：移植 LiteOS-M，任务栈大小配置过小，任务运行栈溢出，大概率直接触发 UsageFault。优先检查任务栈大小是否足够。

---

5、Windows OpenOCD + GDB M4 SRAM 调试完整模板（新开 GDB 直接整套复制执行）

文件名以你工程实际产物为准，本例为 build/m4_liteos.elf；若你的构建产物叫别的名字（如 liteos_m.elf），替换对应路径即可。

# 加载 elf 符号信息
file build/m4_liteos.elf

# 连接 OpenOCD 服务端
target extended-remote localhost:3334

# 硬件暂停 M4 内核，必须！否则无法修改 pc/sp
monitor halt

# 下载镜像写入 M4 内部 SRAM
monitor load_image build/m4_liteos.elf

# 读取向量表，拿到初始栈指针
x/w 0x10000000

# 将上面 x/w 打印出的栈地址替换此处
set $sp = 0xXXXXXXXX

# Reset_Handler 入口物理地址，规避 Windows gdb 编码警告 bug
set $pc = 0x1000ddf4

# 设置断点示例
b main

# 启动内核运行
continue

---

6、全套踩坑总结

1. 修改 $pc、$sp 寄存器之前，必须先执行 monitor halt 硬件暂停 M4 内核，否则报 No registers；GDB 自带 halt 命令无效。
2. Windows GDB 打印 Reset_Handler 报 CP1252 编码警告属于工具链 bug，地址输出有效；直接使用物理数字地址，不要使用符号 &Reset_Handler。
3. OpenOCD 打印 10054 套接字错误，只是 GDB 客户端关闭，硬件没有问题，不要盲目重启 OpenOCD 服务端。
4. M4 内部 SRAM 只有掉电才清空；关闭 GDB 不会擦除内存，重连会看到上一次程序崩溃现场。
5. monitor load_image 下载镜像不会自动复位 CPU，下载完成务必手动设置 SP 与 PC，否则 CPU 继续跑之前的异常死循环。
6. GDB 连接优先选用 target extended-remote，不要用老旧 target remote，更适合反复断开重连调试。
7. 遇到 UsageFault 不要直接复位，monitor halt + monitor reg 查看 CFSR 寄存器，根据 UFSR 位定位：非法指令、Thumb 模式错误、非对齐访问、栈溢出等问题；LiteOS-M 移植优先检查任务栈大小是否足够。

适用场景：STM32MP157 M4 独立运行在内部 SRAM、LiteOS-M 操作系统、GCC + Makefile 裸金属开发，不使用 Keil、STM32CubeIDE。

---
