项目编号：mcu-dz-1107

功能介绍：

项目:基于单片机的智能停车场设计
项目编号：mcu-dz-1107
单片机类型：STM32F103C8T6
具体功能：
从机：
1、通过四个红外避障管检测四个车位是否停车（左右各两个）
2、通过zigbee将车位数据发送到主机端

主机：
1、通过zigbee模块将当前监测停车位的信息传输到主机；
2、通过光电检测模块检测是否有车辆
3、通过8*8点阵显示箭头指引，四个车位左右各两个，当有车辆时，优先指；向右，右边满了指向左，都满了显示“X”，没有车不显示

电子版实物资料预览

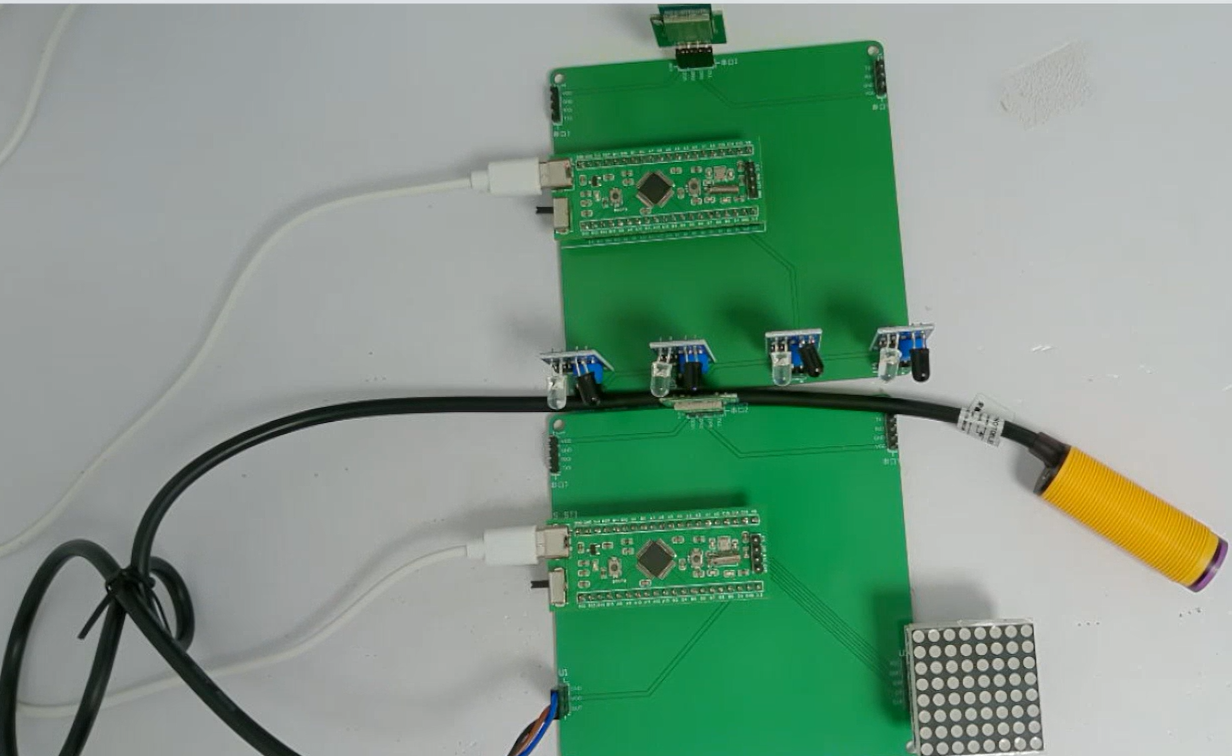

实物图

底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

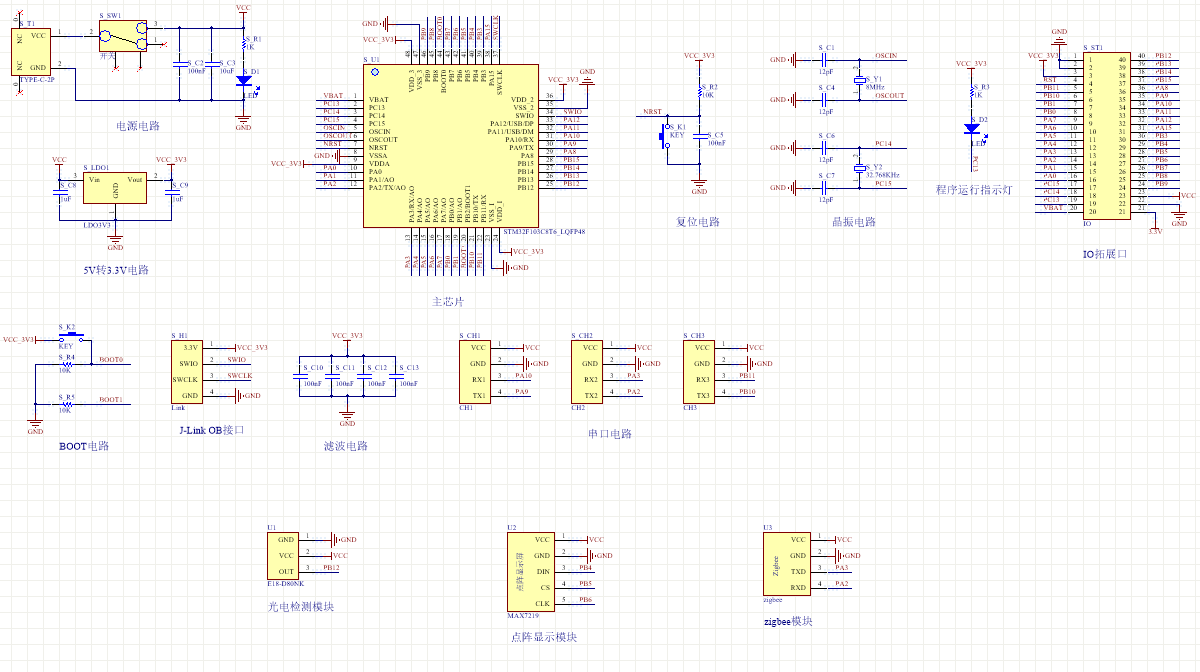

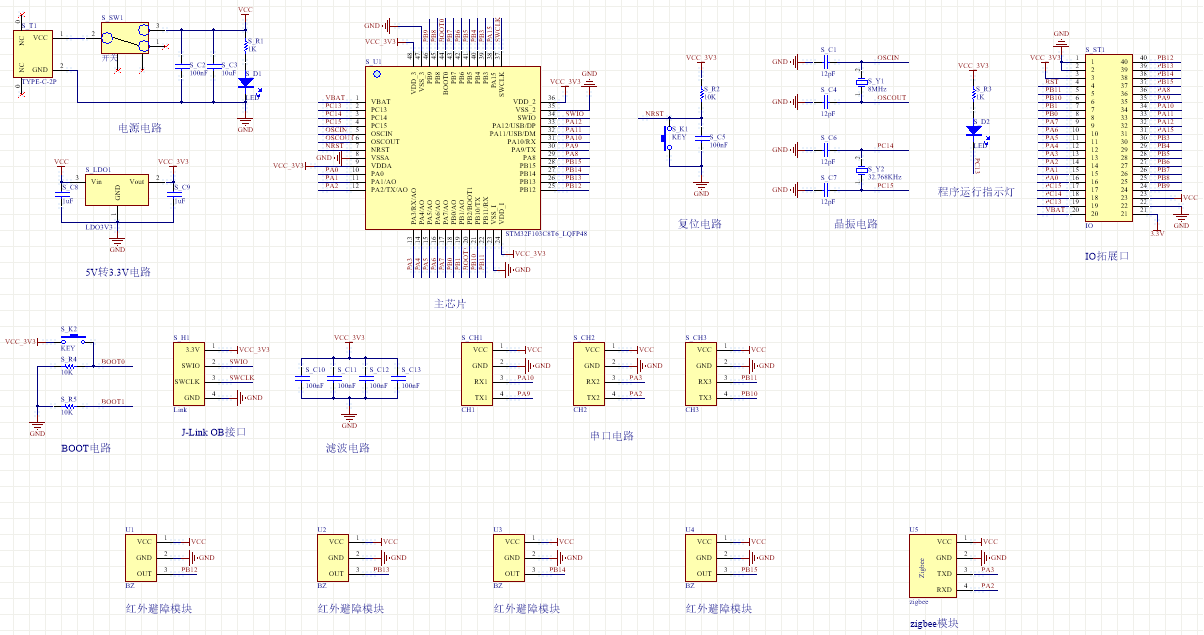

原理图

软件版本：AD2013     （本站提供该软件免费下载链接）

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

主机

从机

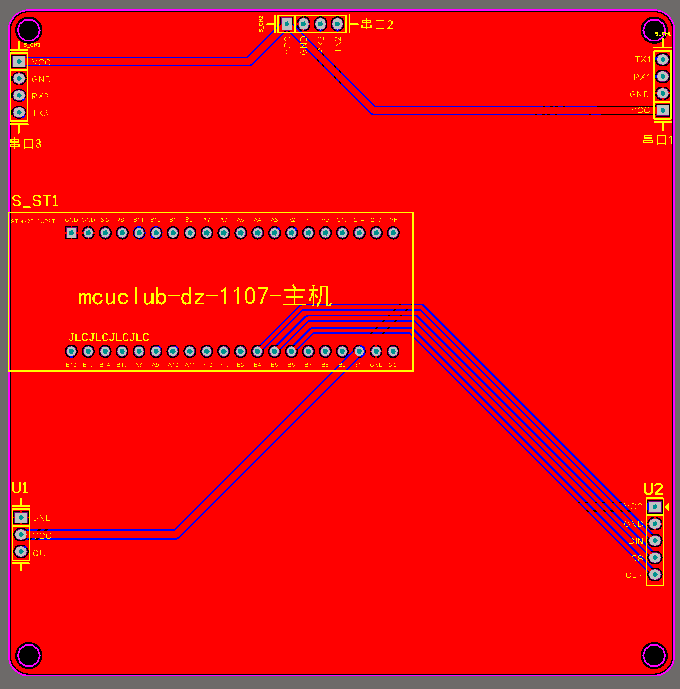

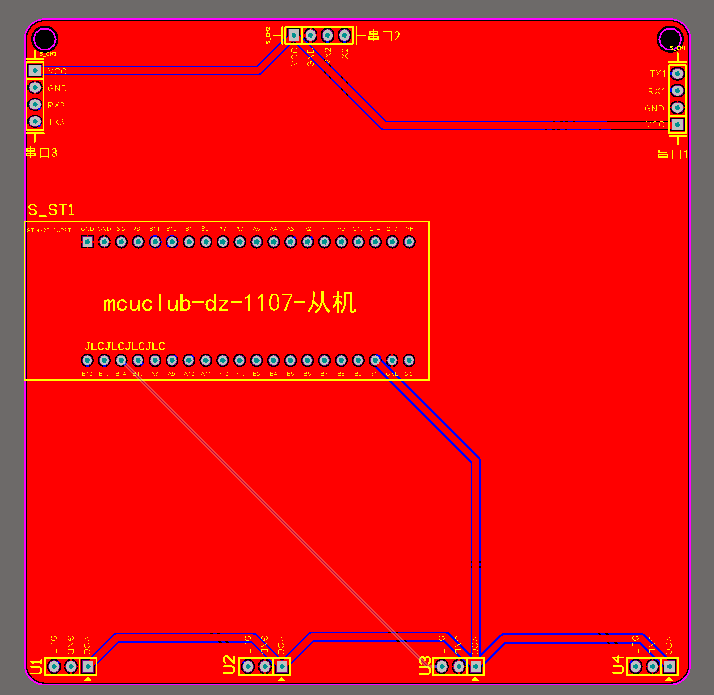

PCB图

软件版本：AD2013     （本站提供该软件免费下载链接）

PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。

注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

主机

从机

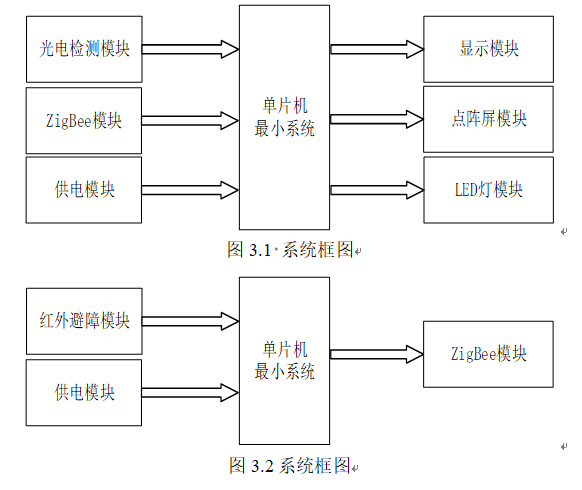

系统框图

绘制软件：VISIO     （本站提供该软件免费下载链接）

软件设计流程

绘制软件：VISIO     （本站提供该软件免费下载链接）

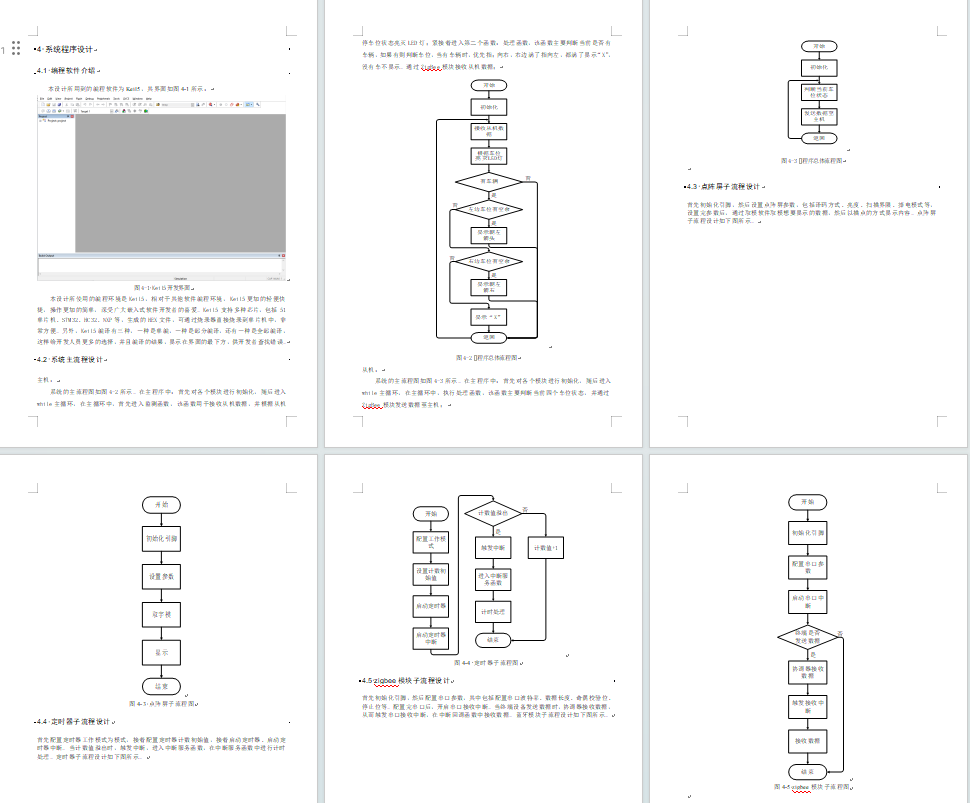

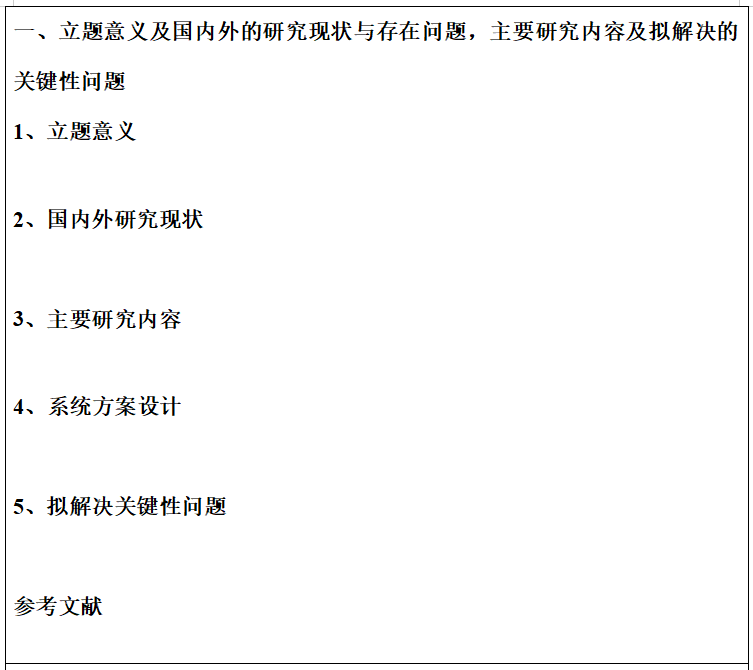

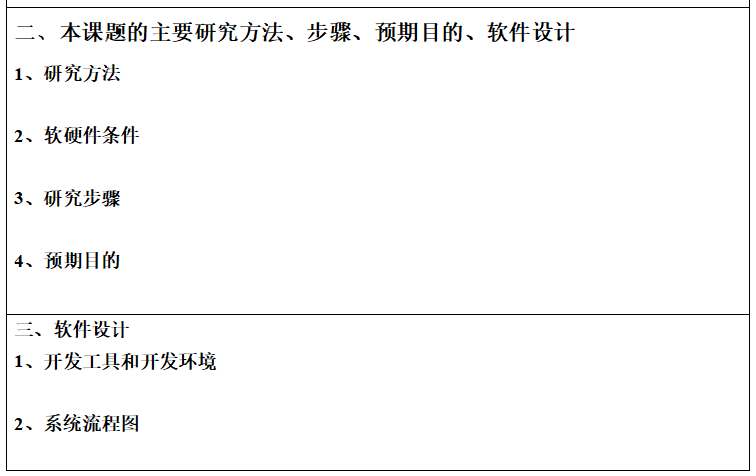

开题报告
