说明

本文为个人学习 FreeRTOS 过程中的整理笔记，主要用于知识复习、技术交流与学习分享，并非 FreeRTOS 官方文档。

本文将从 FreeRTOS 的基本概念、源码结构、移植层选择以及 FreeRTOSConfig.h 配置等内容展开，并在文末提供 基于 STM32F103C8T6 + FreeRTOS V11.1.0 完成移植并验证运行的工程，方便读者结合实际工程理解整个移植过程。

文中部分知识点结合 FreeRTOS 官方资料、源码以及其他优秀技术文章进行学习整理；其中部分图片来自B站博主 “铁头山羊” 的相关内容，图片版权归原作者所有。若涉及转载或使用不当，请联系删除或修改。

本文中的文字整理、代码分析以及 FreeRTOS 移植工程均基于本人实际学习和实验过程整理。文末工程主要用于学习和交流，实际项目中请根据具体 MCU、FreeRTOS 版本、编译器及硬件环境重新检查相关配置。

本文实验环境：

STM32F103C8T6 + Cortex-M3 + Keil ARMCC5 + FreeRTOS V11.1.0

不同 FreeRTOS 版本、芯片型号及开发环境下，部分源码、API、配置宏和移植方式可能存在差异，具体请以 FreeRTOS 官方文档及对应版本源码为准。

如文中存在理解错误、表述不严谨或工程配置问题，欢迎交流指正。

FreeRTOS 移植

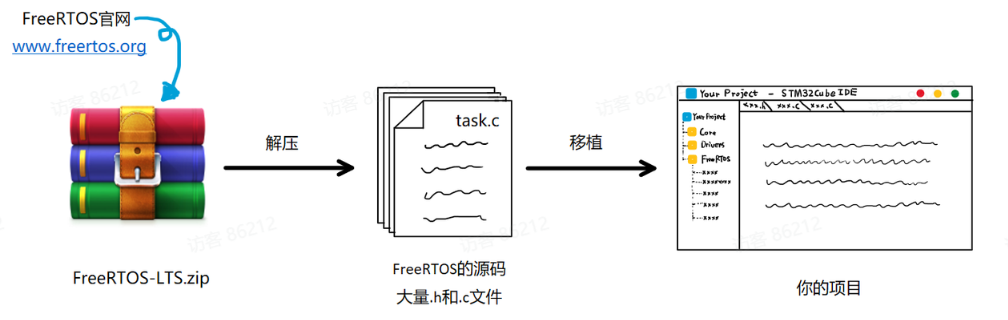

FreeRTOS 下载： https://freertos.org/

---

1. FreeRTOS 到底是什么

FreeRTOS 不是一种编程语言，也不是 STM32 芯片内部自带的功能。

它本质上是：

一套使用 C 语言和少量汇编语言编写的实时操作系统内核源码。

可以简单理解为：

你的 STM32 工程
│
├── 你自己写的代码
│   ├── main.c
│   ├── led.c
│   ├── can.c
│   └── adc.c
│
└── FreeRTOS 源码
    ├── tasks.c
    ├── queue.c
    ├── list.c
    ├── port.c
    └── heap_4.c

当我们把 FreeRTOS 源码加入工程后，FreeRTOS 源码会和自己编写的代码一起参与：

编译
 ↓
链接
 ↓
生成 STM32 能够执行的机器码
 ↓
下载到 Flash

所以：

FreeRTOS 不是一个独立运行的软件，而是会被编译进 STM32 程序中，与应用程序一起运行。

---

2. FreeRTOS 移植文件选择

FreeRTOS 需要支持很多不同的 CPU 架构，例如：

Cortex-M0
Cortex-M3
Cortex-M4
Cortex-M7
RISC-V
ESP32

这些 CPU 的：

寄存器
指令集
中断机制

都可能不同。

但是：

任务管理
队列
链表

等内核逻辑，在不同 CPU 上基本是相似的。

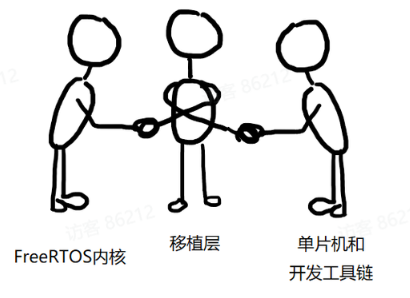

因此，FreeRTOS 源码可以大致分成两部分：

FreeRTOS
├── 通用内核
└── 移植层

---

2.1 通用内核是什么

通用内核是与具体 CPU 架构关系相对较小的部分。

典型文件包括：

tasks.c
queue.c
list.c
timers.c
event_groups.c
stream_buffer.c

主要实现：

任务优先级管理
任务状态管理
就绪链表管理
阻塞链表管理
队列收发逻辑
信号量逻辑
软件定时器逻辑
事件组逻辑

这些逻辑在 Cortex-M3 和 Cortex-M4 等平台上基本一致，所以可以复用同一套 C 语言内核代码。

---

2.2 移植层

移植层英文通常称为：

Portable Layer

简称：

Port

移植层负责处理：

与具体 CPU 架构和编译器有关的底层操作。

例如：

任务栈最开始怎样初始化
任务上下文怎样保存
任务上下文怎样恢复
PendSV 中断怎样切换任务
SVC 怎样启动第一个任务
临界区怎样关闭中断
栈的数据类型是什么
CPU 对齐要求是什么

这些内容和 CPU 架构密切相关。

例如 STM32F103 使用的是：

ARM Cortex-M3

因此需要选择适用于：

Cortex-M3

的移植层。

---

2.3 工具链

即使使用相同的 Cortex-M3 内核，也可能使用不同的编译器：

Keil ARMCC
Keil ARMClang
GCC
IAR

虽然 CPU 都是 Cortex-M3，但不同编译器在以下方面可能存在差异：

汇编语法
函数属性写法
内联汇编语法
调用约定
关键字
编译器宏

因此选择 FreeRTOS 移植层时，不能只看 CPU，还需要看编译器。

需要同时满足：

CPU 架构正确
+
编译器正确

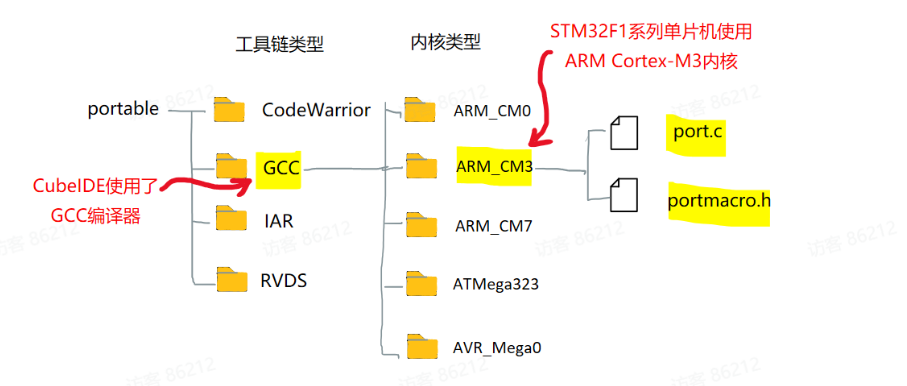

例如：

STM32F1 系列：

CubeIDE + STM32F1
=
GCC + ARM_CM3

Keil ARMCC5 + STM32F1
=
RVDS + ARM_CM3

而使用较新的 Keil ARMClang 编译器时，需要选择与 ARMClang 对应的移植目录。

---

3. FreeRTOS 内核文件架构

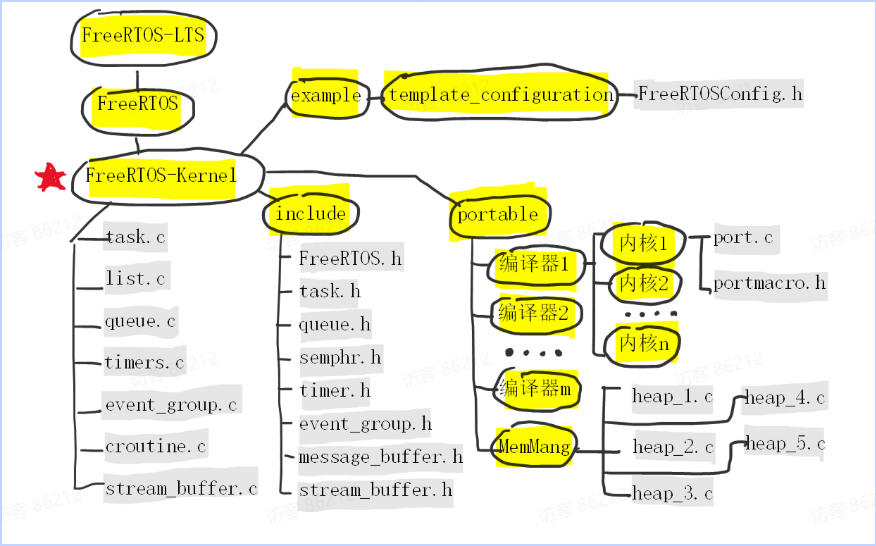

3.1 FreeRTOS 源码整体目录结构

---

3.2 tasks.c

tasks.c 主要负责：

任务管理和调度相关功能。

大量任务相关 API 都在其中实现，例如：

// 动态创建任务
xTaskCreate();

// 相对延时，使当前任务进入阻塞状态
vTaskDelay();

// 删除指定任务
vTaskDelete();

// 挂起任务
vTaskSuspend();

// 恢复被挂起的任务
vTaskResume();

// 启动 FreeRTOS 调度器
vTaskStartScheduler();

可以简单记忆：

tasks.c = FreeRTOS 的任务管理中心。

---

3.3 queue.c

queue.c 内部不仅实现了 Queue，还包含与以下内核对象相关的底层逻辑：

Semaphore
二值信号量
用于任务间同步、中断通知任务

Mutex
互斥锁
用于共享资源独占保护

Recursive Mutex
递归互斥锁
用于需要递归获取同一个互斥量的场景

Counting Semaphore
计数信号量
用于多资源或事件计数

因此：

FreeRTOS 内部的信号量和互斥量都建立在 Queue 的底层机制之上。

---

3.4 list.c

list.c 主要实现：

FreeRTOS 内部使用的链表数据结构。

例如：

就绪任务列表
├── Task1
└── Task2

延时任务列表
├── TaskA
└── TaskB

这些任务状态管理都需要使用链表。

因此：

list.c 不是普通的工具文件，而是 FreeRTOS 调度器的重要数据结构基础。

---

3.5 port.c——CPU 适配层

可以先建立一个简单理解：

tasks.c 决定什么时候需要进行任务切换，而 port.c 负责完成与 CPU 架构相关的实际切换工作。

当系统准备切换任务时，内核需要处理：

STM32 寄存器怎样保存
SP 怎样处理
PSP 怎样恢复
PendSV 怎样执行
任务上下文怎样恢复

这些操作与 CPU 架构密切相关。

因此，真正涉及：

保存 R4~R11
恢复 R4~R11
处理 PSP
PendSV 上下文切换

等 Cortex-M3 底层操作的代码，主要位于移植层。

可以简单记忆：

port.c = 与 CPU 架构相关的移植代码。

---

3.6 portmacro.h——CPU 相关类型和宏定义

portmacro.h 会告诉 FreeRTOS 内核：

BaseType_t 是什么类型
TickType_t 是什么类型
StackType_t 是什么类型

例如：

// 定义任务栈基本数据类型
typedef uint32_t StackType_t;

对于 STM32 Cortex-M3：

一个 StackType_t
=
32 bit
=
4 Byte

因此在理解 FreeRTOS：

任务栈大小
栈深度
CPU 数据宽度

等问题时，会用到 portmacro.h 中的定义。

---

3.7 heap_4.c——FreeRTOS 动态内存管理器

在使用动态创建方式时，FreeRTOS 中很多内核对象需要从 Heap 中申请空间，例如：

任务栈
TCB
Queue
Semaphore
Mutex

当前使用：

heap_4.c

作为 FreeRTOS 的动态内存管理方案。

---

3.8 文件职责归纳

文件	主要职责	是否与 CPU 相关
tasks.c	任务管理、调度器、任务 API	❌ 基本与 CPU 无关
queue.c	队列、信号量、互斥量	❌ 基本与 CPU 无关
list.c	链表数据结构，维护各种任务列表	❌ 基本与 CPU 无关
timers.c	软件定时器	❌ 基本与 CPU 无关
event_groups.c	事件组	❌ 基本与 CPU 无关
stream_buffer.c	流缓冲区、消息缓冲区	❌ 基本与 CPU 无关
heap_4.c	FreeRTOS 动态内存管理	❌ 基本与 CPU 无关
port.c	上下文切换、异常处理、临界区等移植实现	✅ CPU / Port 相关
portmacro.h	CPU 相关类型定义和宏	✅ CPU / Port 相关
FreeRTOSConfig.h	用户配置、功能裁剪、系统参数	⚠️ 与平台和项目配置相关

---

4. 高频问题

4.1 为什么更换 STM32 型号时，大部分 FreeRTOS 源码不用修改？

因为 tasks.c、queue.c、list.c 等主要实现的是通用内核逻辑，它们与具体 CPU 架构的耦合较低。

真正依赖 CPU 寄存器、异常机制和上下文切换方式的是 port.c、portmacro.h 等移植层代码。

因此，更换 CPU 架构时，主要需要重新选择与目标 CPU 和编译器匹配的 Port。

---

4.2 为什么 port.c 不能删除？

因为 port.c 实现了与 CPU 架构相关的底层功能，例如任务上下文切换、异常处理和临界区相关操作。

对 Cortex-M3 Port 来说，任务切换会依赖 PendSV、SVC 等异常机制。

如果没有正确的移植层，FreeRTOS 内核就无法正常完成任务启动和上下文切换。

---

三、FreeRTOSConfig.h 文件配置

1. 配置原则

FreeRTOSConfig.h 并不是：

功能打开得越多越好。

也不能为了让当前简单示例快速运行，就把大量功能全部关闭。

配置项可以分为三类。

1.1 平台适配项

必须与当前使用的平台一致：

STM32F103C8
Cortex-M3
ARMCC5
对应的 FreeRTOS Port

如果配置错误，可能导致：

编译失败
调度器无法启动
进入 HardFault
系统 Tick 错误
延时时间错误
中断优先级配置异常

---

1.2 稳定性与调试项

建议从项目早期就考虑开启，例如：

configASSERT
栈溢出检测
Malloc 失败 Hook
任务栈水位查询

这些配置有助于后续定位：

内存不足
栈溢出
非法配置
任务栈使用异常

等问题。

---

1.3 项目规模相关项

下面这些配置不存在适用于所有项目的唯一数值：

Tick 频率
最大优先级数量
Heap 大小
软件定时器任务栈

需要根据：

任务数量
RAM 使用情况
系统实时性要求
实际测量结果

进行调整。

---

2. FreeRTOSConfig.h 修改总表

原始位置	宏或配置项	建议	类型
43 后	#include "stm32f10x.h"	新增	必须 / 推荐
54	configCPU_CLOCK_HZ	改为 SystemCoreClock	必须检查
69	configSYSTICK_CLOCK_HZ	保持注释	必须确认
78	configTICK_RATE_HZ	通用学习基线可先设为 1000	项目相关
90 后	configNUMBER_OF_CORES	新增为 1	推荐明确
98	configUSE_PORT_OPTIMISED_TASK_SELECTION	改为 1	推荐
109	configMAX_PRIORITIES	可先设为 8，后续根据项目架构调整	项目相关
152	configQUEUE_REGISTRY_SIZE	调试版本建议设为 8	调试推荐
195	configSTATS_BUFFER_MAX_LENGTH	建议设为 1024	调试推荐
218	configUSE_TIMERS	保持 1，同时编译 timers.c	功能一致性
248	configUSE_EVENT_GROUPS	保持 1，同时编译 event_groups.c	功能一致性
259	configUSE_STREAM_BUFFERS	保持 1，同时编译 stream_buffer.c	功能一致性
283	configTOTAL_HEAP_SIZE	STM32F103C8 初始可设为 6 KB	项目相关
311、319	内核 / 系统调用中断优先级	改为基于 __NVIC_PRIO_BITS 的写法	强烈推荐
323	configMAX_API_CALL_INTERRUPT_PRIORITY	与 configMAX_SYSCALL_INTERRUPT_PRIORITY 保持一致	推荐
335	configUSE_MALLOC_FAILED_HOOK	改为 1	稳定性推荐
357	configCHECK_FOR_STACK_OVERFLOW	保持 2	稳定性推荐
373	configUSE_TRACE_FACILITY	调试版本可改为 1	调试可选
409	configASSERT	改成可记录文件和行号的版本	强烈推荐
562	configKERNEL_PROVIDED_STATIC_MEMORY	保持 1	与静态分配配置一致
572	configENABLE_TRUSTZONE	改为 0	必须
579	configRUN_FREERTOS_SECURE_ONLY	改为 0	必须
583	configENABLE_MPU	改为 0	必须
587	configENABLE_FPU	改为 0	必须
594	configENABLE_MVE	改为 0	必须
612	configCHECK_HANDLER_INSTALLATION	保持 1	推荐
639	INCLUDE_uxTaskGetStackHighWaterMark	改为 1	调试推荐
641	INCLUDE_eTaskGetState	改为 1	调试推荐
648 前	SVC、PendSV、SysTick 映射	新增三个宏	必须
