LiteOS-M PendSV 阻塞修复：SVC + PendSV 标准启动流程与 FPU 布局陷阱（LiteOS-M 移植⑤·续篇）

系列定位：STM32MP157 M4 的 LiteOS-M 移植系列（Windows 纯 GCC + Makefile，不做 Keil）。
本篇是[第⑤篇「链接脚本与编译运行」]的续篇——第⑤篇结尾用「直接调用 led_task() 绕开 LOS_Start()」的临时方案让 LED 先闪起来，本篇把它升级为 SVC + PendSV 标准启动流程，真正恢复多任务调度。

---

摘要：本文解决第⑤篇遗留的调度器启动问题——LOS_Start() 卡死、任务从未被调度。核心修复是通过 svc 0 触发 SVC 异常，再以 bx lr（EXC_RETURN=0xFFFFFFFD）真正退出 Reset 上下文，进入 Thread 模式解锁 PendSV。同时修复了 FPU 宏丢失导致的 TaskContext 布局错位（68→204 字节），最终实现双任务独立闪烁。

0 一句话看懂：改了什么

第⑤篇留下一个尾巴：LOS_Start() 启动不了调度器，只能绕开它。本篇找到根因并修复，核心变化就一句话：

对比项	修改前（第⑤篇临时方案）	修改后（本篇正式方案）
main.c	直接调用 led_task()	LOS_TaskCreate ×2 + LOS_Start()
任务数	1 个（忙等闪烁）	2 个（LED0 + LED1）
延时	for(volatile i...) 忙等	LOS_TaskDelay(500/200)
HalStartToRun	bx r6（普通跳转）	cpsie i + svc 0（触发系统调用）
SVC 处理	SVC_Handler = Default_Handler（空）	新增 HalSVCHandler（bx lr 异常返回）
LOS_TaskDelay	❌ 不可用（依赖 PendSV）	✅ 正常工作
调度器	❌ 未启动，单任务裸跑	✅ 启动，多任务轮流调度
TaskContext 布局	68 字节（FPU 宏丢失）	204 字节（显式定义 FPU 宏）

读完全篇你会理解：为什么第⑤篇要绕开 LOS_Start，以及怎样用一次 SVC 异常返回把调度器真正拉起来——外加一个第⑤篇没提到的 FPU 布局坑。

---

1 修改前的现象：任务创建成功，但从未被调度

第⑤篇的临时方案之所以「绕开」，是因为标准写法根本跑不起来：

LOS_TaskCreate(&task_id, &task_init);  // 创建任务 → 成功
LOS_Start();                            // 启动调度器 → 卡死

任务创建成功，但从未被调度。系统掉进 HalSysExit 死循环（LOS_IntLock(); while(1){}），LED 不闪。

当时的临时对策（第⑤篇修复 3）：

if (LOS_KernelInit() != LOS_OK) { while (1); }
led_task();   /* 直接调用，绕开 LOS_Start → HalStartToRun → bx r6 路径 */

任务能跑，但只是跑在 main 的调用栈上，没有经过调度器——LOS_TaskDelay 不能用（依赖 PendSV 上下文切换），只能用忙等循环替代。这不是 RTOS 该有的样子。

---

2 根因：Cortex-M 异常优先级陷阱

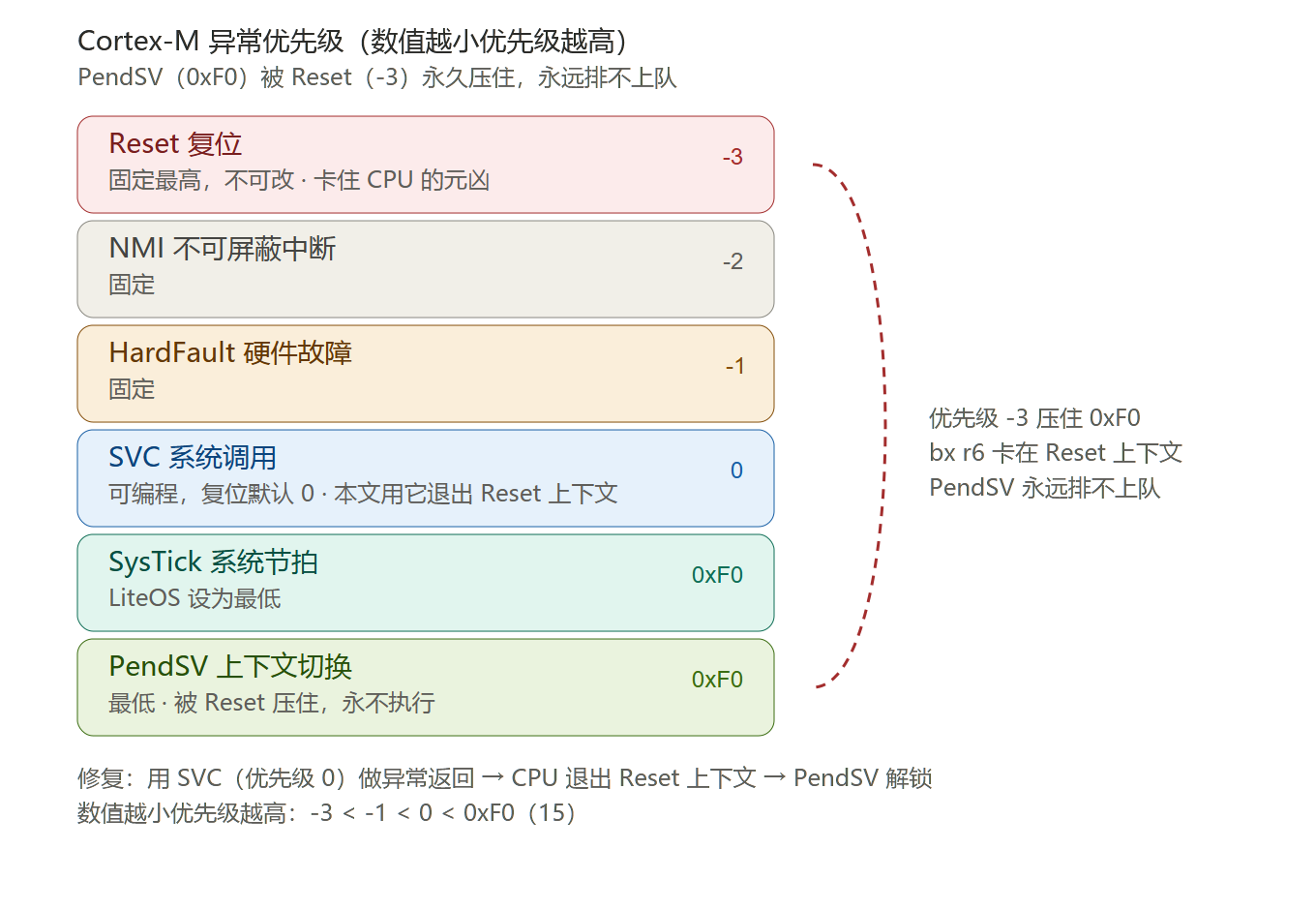

2.1 异常优先级层级

Cortex-M 用「数值越小优先级越高」：

异常	优先级	说明
Reset	-3（固定）	最高，不可改
NMI	-2（固定）	不可屏蔽
HardFault	-1（固定）	硬件故障
SVC	0（可编程，复位默认）	系统调用
SysTick	0xF0（LiteOS 设为最低）	系统节拍
PendSV	0xF0（LiteOS 设为最低）	上下文切换

2.2 bx r6 为什么不工作

看 LiteOS-M 原始的 HalStartToRun（los_dispatch.S）：

HalStartToRun:
    ldr     r4, =OS_NVIC_SYSPRI2      @ SHPR3：设置 PendSV/SysTick 优先级
    ldr     r5, =OS_NVIC_PENDSV_PRI
    str     r5, [r4]

    mov     r0, #2                    @ CONTROL.SPSEL = 1（切到 PSP）
    msr     CONTROL, r0
    ...
    ldmfd   r12!, {R0-R7}             @ 手动恢复寄存器
    msr     psp, r12                  @ 设置 PSP
    cpsie   i                          @ 开中断
    bx      r6                         @ ← 普通跳转，不是异常返回！

关键在这一行 bx r6：

1. bx r6 是普通跳转，只是把 PC 改到任务入口，不会执行「异常返回」动作。
2. main() 是从 Reset_Handler 里 bl main 调进来的，整条调用链（Reset → main → LOS_Start → HalStartToRun）都在 Reset 异常上下文里执行。
3. 因为始终没有异常返回，CPU 一直停留在 Reset 异常上下文，异常优先级被压死在 -3。
4. PendSV 的优先级是 0xF0（数值 15），远低于 -3，永远无法抢占，调度器的上下文切换永远不会发生。

一句话：只要 Reset 异常保持活跃（没做异常返回），PendSV 就永远排队等不到执行机会。

另一个细节：msr CONTROL, #2 在 Handler 模式下写 SPSEL 是无效的（SPSEL 只能在 Thread 模式生效），这也侧面印证了「原实现没真正退出 Handler 模式」。

---

3 修改后：SVC + PendSV 标准启动流程

这是 Cortex-M 上所有 RTOS 启动第一个任务的标准做法（FreeRTOS 同款）。第⑤篇 5.2.9 结尾列的「后续恢复步骤」三步，本篇逐一落地：

1. HalStartToRun 不再手动恢复寄存器 + 普通跳转，而是设置好优先级后，直接 svc 0 触发系统调用。
2. HalSVCHandler（SVC 异常处理函数）里，把第一个任务的上下文从 PSP 弹出来，然后 bx lr（EXC_RETURN = 0xFFFFFFFD）做真正的异常返回。
3. CPU 由此退出 Reset 上下文、进入 Thread 模式（优先级 0），PendSV 随之解锁。

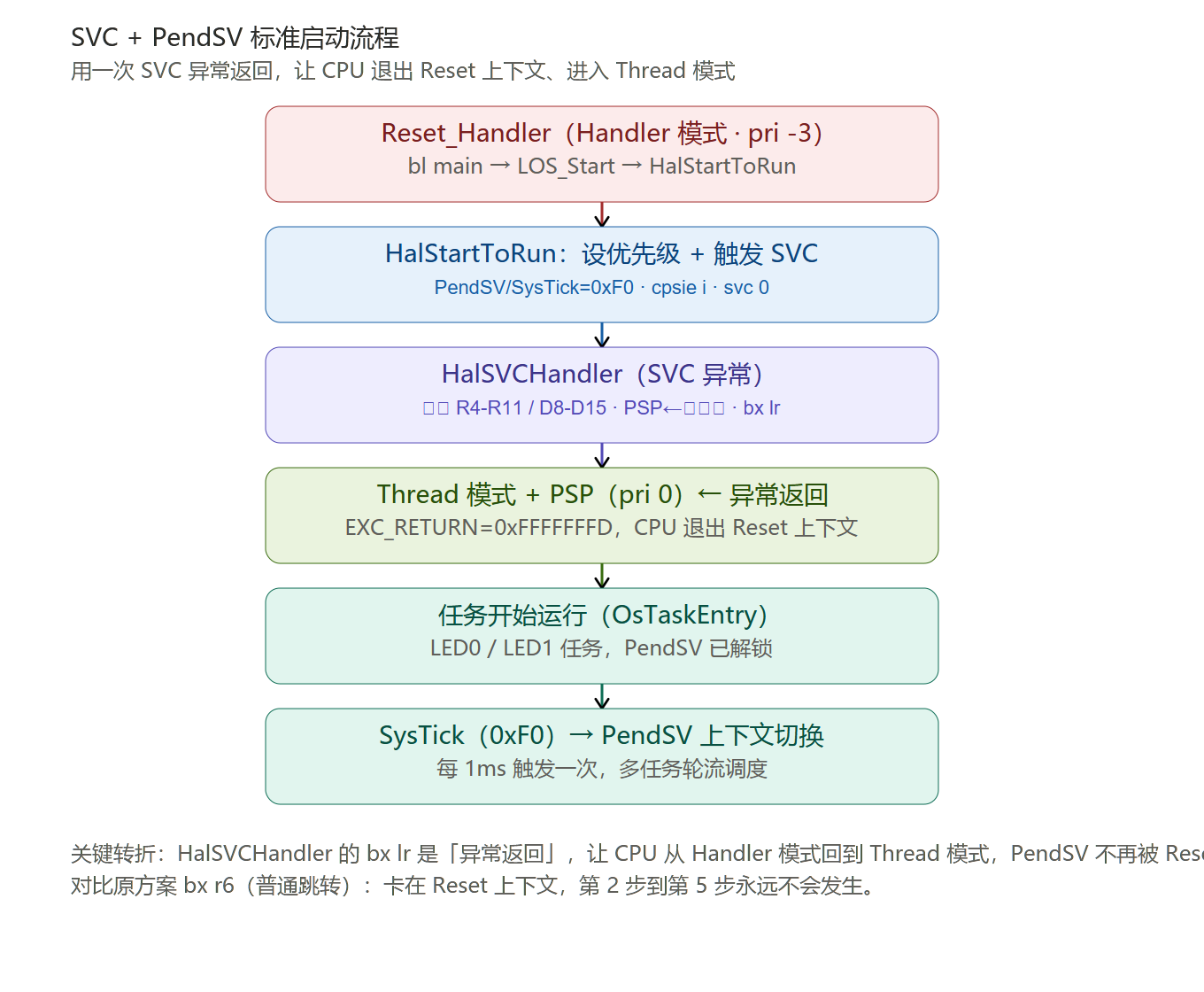

整个时序如下：

EXC_RETURN 说明

EXC_RETURN 是异常返回时放在 LR 里的特殊值，高 28 位全为 1，低 4 位编码返回目标：

EXC_RETURN	含义
0xFFFFFFF1	返回 Handler 模式 + MSP
0xFFFFFFF9	返回 Thread 模式 + MSP
0xFFFFFFFD	返回 Thread 模式 + PSP（基本帧，无 FPU 硬件栈操作）
0xFFFFFFED	返回 Thread 模式 + PSP（扩展帧，含 FPU）

这里选择 0xFFFFFFFD：因为我们在 HalSVCHandler 里已经手动恢复了 FPU 寄存器（D8-D15），不需要硬件在异常返回时再处理 FPU 帧，所以用 basic frame 即可。

---

4 代码改动：逐文件「改前 → 改后」

4.1 los_dispatch.S：HalStartToRun 重写

改前（bx r6 普通跳转）：

    ldmfd   r12!, {R0-R7}
    msr     psp, r12
    cpsie   i
    bx      r6               @ ← 普通跳转，卡在 Reset 上下文

改后（svc 0 触发系统调用）：

HalStartToRun:
    ldr     r4, =OS_NVIC_SYSPRI2          @ SHPR3 (0xE000ED20)
    ldr     r5, =OS_NVIC_PENDSV_PRI        @ 0xF0F00000
    str     r5, [r4]

    cpsie   i                              @ 开中断
    svc     0                              @ 触发 SVCall
    b       .                              @ 安全网：不可达

4.2 los_dispatch.S：新增 HalSVCHandler

改前：SVC 向量指向 HalExcSvcCall（异常处理，不是任务启动）。

改后：新增专门的 SVC 处理函数：

HalSVCHandler:
    ldr     r0, =g_losTask
    ldr     r0, [r0]                       @ r0 = g_losTask.runTask
    ldr     r0, [r0]                        @ r0 = runTask->stackPointer

    ldr     r1, =OS_FPU_CPACR              @ 判断 FPU 是否使能
    ldr     r1, [r1]
    and     r1, r1, #OS_FPU_CPACR_ENABLE
    cmp     r1, #OS_FPU_CPACR_ENABLE
    bne     .LSVC_RestoreCore

    vldmia  r0!, {d8-d15}                  @ FPU：恢复 S16-S31 (64 字节)

.LSVC_RestoreCore:
    ldmia   r0!, {r4-r11}                  @ 恢复 R4-R11 (32 字节)
    adds    r0, r0, #4                     @ 跳过 uwPriMask
    msr     psp, r0                        @ PSP ← 硬件帧起始
    mov     r1, #2
    msr     CONTROL, r1                    @ SPSEL=1, FPCA=0
    isb
    mvn     lr, #2                         @ lr = ~2 = 0xFFFFFFFD
    bx      lr                             @ 异常返回 → 第一个任务启动！

为什么用 mvn lr, #2？因为 0xFFFFFFFD = ~0x00000002，MVN 用小立即数即可编码，比 ldr lr, =0xFFFFFFFD 更省一次字面量池访问。

4.3 向量表路由：SVC 指向新 handler

/* los_interrupt.c：g_hwiForm 里的 SVC 向量 */
g_hwiForm[SVCall_IRQn + OS_SYS_VECTOR_CNT] = HalSVCHandler;  // 改前：HalExcSvcCall

/* startup_stm32mp15xx.s：弱别名兜底 */
  .weak      SVC_Handler
  .thumb_set SVC_Handler,HalSVCHandler     // 改前：Default_Handler

同时注释掉 stm32mp1xx_it.c 里的 C 版 SVC_Handler（与 PendSV、SysTick 同处理）。

4.4 main.c：从「绕开」到「标准多任务」

改前（第⑤篇临时方案）：

static void led_task(void)   /* 单任务 + 忙等 */
{
    while (1) {
        LED0(0); LED1(1);
        for (volatile UINT32 i = 0; i < 4000000; i++) { __NOP(); }
        LED0(1); LED1(0);
        for (volatile UINT32 i = 0; i < 4000000; i++) { __NOP(); }
    }
}

int main(void)
{
    ...
    if (LOS_KernelInit() != LOS_OK) { while (1); }
    led_task();    /* 直接调用，绕开 LOS_Start */
    while (1);
}

改后（标准多任务）：

static VOID *led0_task(UINT32 arg)   /* 红灯：500ms 亮灭，优先级 2 */
{
    (void)arg;
    while (1) { LED0(0); LOS_TaskDelay(500); LED0(1); LOS_TaskDelay(500); }
    return NULL;
}

static VOID *led1_task(UINT32 arg)   /* 绿灯：200ms 亮灭，优先级 3 */
{
    (void)arg;
    while (1) { LED1(0); LOS_TaskDelay(200); LED1(1); LOS_TaskDelay(200); }
    return NULL;
}

int main(void)
{
    ...
    if (LOS_KernelInit() != LOS_OK) { while (1); }

    TSK_INIT_PARAM_S task_init = {0};
    task_init.pfnTaskEntry = (TSK_ENTRY_FUNC)led0_task;
    task_init.usTaskPrio   = 2;
    task_init.uwStackSize  = 0x400;
    if (LOS_TaskCreate(&g_led0_task_id, &task_init) != LOS_OK) { while (1); }

    task_init.pfnTaskEntry = (TSK_ENTRY_FUNC)led1_task;
    task_init.usTaskPrio   = 3;
    if (LOS_TaskCreate(&g_led1_task_id, &task_init) != LOS_OK) { while (1); }

    LOS_Start();   /* 启动调度器，永不返回 */
    while (1);
}

变化：从「1 个忙等任务」变成「2 个 LOS_TaskDelay 任务」。两个任务不同优先级、不同周期（500ms vs 200ms），本身就是「调度器真的在切换」的最直观证据。

---

5 额外的坑：FPU 布局不一致 → UsageFault（第⑤篇没遇到）

做完上面的改动，烧录 + GDB 实测，又暴露了一个更隐蔽的坑——这是第⑤篇临时方案（不经过 HalStartToRun 的 bx r6 路径）没有触发的。

5.1 现象

断点 HalSVCHandler 命中时一切正常（xpsr 低 9 位 = 11 = SVC），但单步跨过 bx lr 后，CPU 没进任务，而是掉进了 HalExcUsageFault（IPSR=6）。

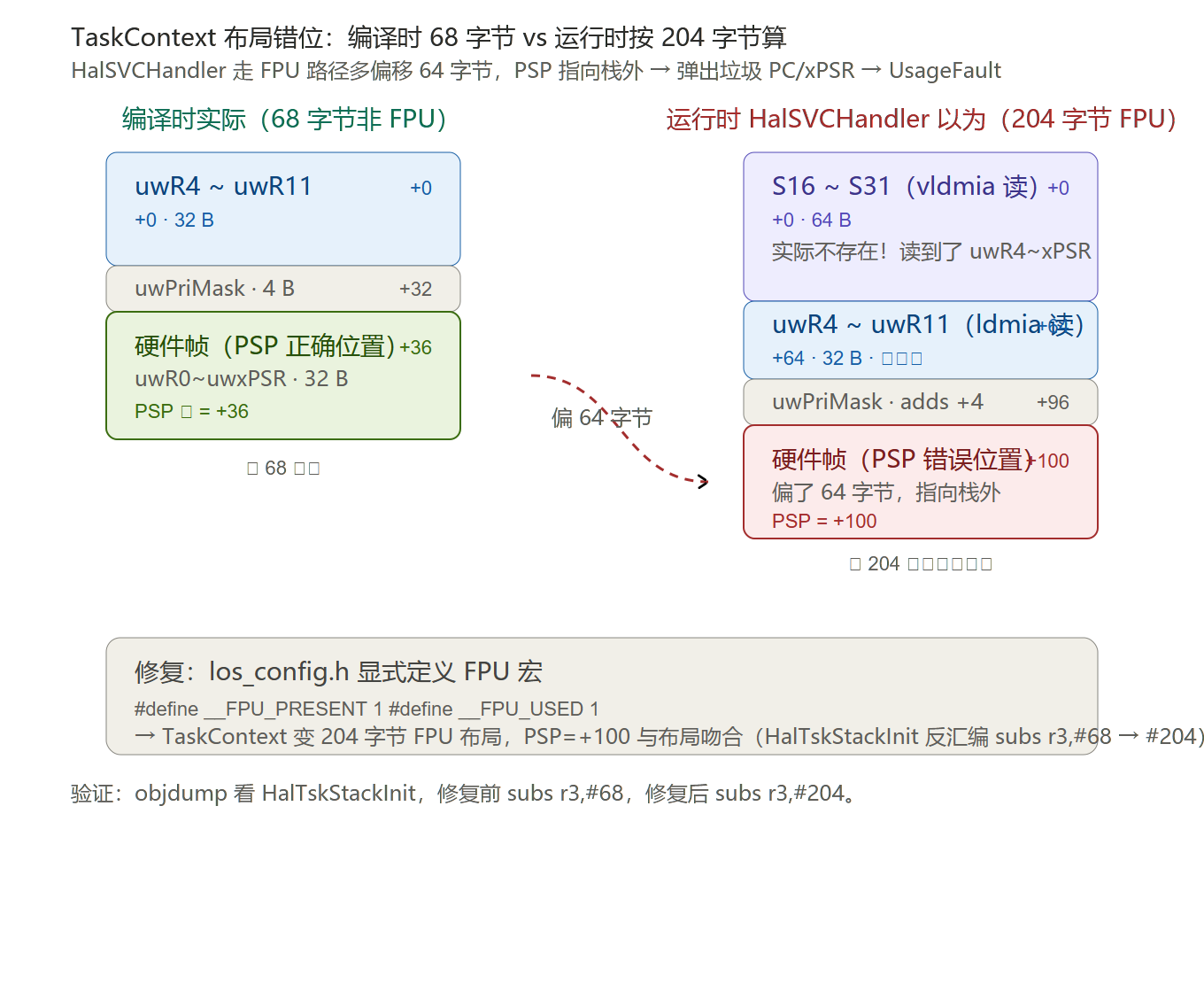

5.2 根因：编译时布局 ≠ 运行时状态

关键在于 TaskContext 结构体的布局由编译时宏决定，而上下文切换汇编用运行时寄存器检测，两者在 FPU 上不一致：

1. 编译时：LiteOS 内核 arch 层的头文件（los_arch_context.h、los_arch_interrupt.h）只 include 了 los_config.h / los_compiler.h，没有 include CMSIS 的 core_cm4.h。因此 __FPU_PRESENT、__FPU_USED 在内核编译单元里是未定义的，TaskContext 被编译成 68 字节的非 FPU 布局。证据：

$ objdump -d build/m4_liteos.elf | grep -A 5 "<HalTskStackInit>:"
1000a308: 3b44   subs r3, #68    @ sizeof(TaskContext) = 68 字节（非 FPU）

2. 运行时：HAL 层的 SystemInit() 通过 stm32mp1xx_hal.h 引入 core_cm4.h，__FPU_USED=1，于是使能了 CPACR（FPU）。而汇编 HalSVCHandler / HalPendSV 在运行时检测 CPACR=0xF00000，走了 FPU 路径（vldmia {d8-d15}，多偏移 64 字节）。

3. 错位：HalSVCHandler 按 FPU 布局算出 PSP = context + 100，但 TaskContext 实际只有 68 字节、硬件帧在 context + 36。PSP 偏了 64 字节，指向栈外 → 异常返回弹出垃圾 PC/xPSR → UsageFault。

5.3 修复

在 los_config.h 的 include 之后显式定义这两个宏：

#ifndef __FPU_PRESENT
#define __FPU_PRESENT             1
#endif
#ifndef __FPU_USED
#define __FPU_USED                1
#endif

为什么要显式定义？因为 Makefile 用了 -mfloat-abi=hard -mfpu=fpv4-sp-d16，FPU 本就是真实使用的，TaskContext 本就应该用 204 字节的 FPU 布局。而内核 arch 层缺 CMSIS 头导致宏丢失，才让布局悄悄缩水成 68 字节。

5.4 修复后的验证

$ objdump -d build/m4_liteos.elf | grep -A 5 "<HalTskStackInit>:"
1000a308: 3bcc   subs r3, #204   @ sizeof(TaskContext) = 204 字节（FPU 布局）✓

---

6 验证结果

验证项	结果
编译链接	0 error
反汇编 HalSVCHandler	末尾 mvn lr, #2 + bx lr（EXC_RETURN=0xFFFFFFFD），确认异常返回
GDB 硬件帧	8 字与 HalTskStackInit 初始化一字不差
GDB si 跨 bx lr	进入 OsTaskEntry，不再掉 UsageFault
HalPendSV 断点	反复命中，多任务调度打通
LED 最终效果	LED0（红）500ms、LED1（绿）200ms 各自独立闪烁

对比第⑤篇：当时 LED 是忙等循环驱动的单任务闪烁，节奏由 for 循环次数决定；现在换成 LOS_TaskDelay，500ms/200ms 是准时的调度延时，且两个任务真正在轮流切换。

（详细的编译、烧录、GDB 调试步骤见工程 README.md。）

---

7 总结：临时方案 vs 正式方案的差距

对比项	第⑤篇临时方案	本篇正式方案
跳转方式	bx r6 普通跳转	svc 0 + bx lr 异常返回
结束状态	Reset 上下文 (pri -3)	Thread 模式 (pri 0)
PendSV	永久阻塞	正常触发
调度器	未启动	正常工作
LOS_TaskDelay	❌ 忙等替代	✅ 正常工作
任务数	1 个	2 个独立切换
FPU 布局	（未走该路径，未暴露）	修复 68→204 字节

核心教训：

1. 在 Cortex-M 上启动第一个任务，必须通过一次异常返回来退出 Reset 异常上下文，否则 PendSV（以及所有可编程优先级的异常）都会被优先级 -3 的 Reset 压住。SVC 是为此而生的——同步异常、优先级默认最高（0），可先于任何 pending IRQ 被响应，安全完成「从 Reset 上下文到 Thread 模式」的切换。

2. 上下文结构布局（编译时宏）与上下文切换汇编（运行时寄存器检测）必须严格一致。RTOS 里这两处最容易因「宏丢失」而悄悄错位，且只在运行时以 UsageFault/HardFault 的形式爆发。

这也是 FreeRTOS、RT-Thread 等所有主流 RTOS 在 Cortex-M 上启动第一个任务时，不约而同采用 SVC（或等价机制）的根本原因。

📌 重要后期勘误（代码复盘最终修正）
本文实现的 SVC + 异常返回启动方案，是 Cortex‑M 主流 RTOS 的标准通用启动方式，并非临时补救方案。该方案专门解决 HalStartToRun 在 Handler 异常模式执行 的场景：此时 CPU 滞留 Reset 异常上下文，普通 bx r6 跳转无法切换堆栈与运行模式，PendSV 会被高优先级异常永久阻塞，必须依靠 SVC 异常返回完成模式切换与栈帧恢复。
而 LiteOS‑M 原生默认流程（Reset_Handler → main (Thread 模式) → LOS_Start → HalStartToRun）全程运行在 Thread 模式下。在该合法前置条件下，CPU 可直接修改 CONTROL、PSP 寄存器，通过普通跳转即可正常拉起首个任务，无需 SVC 参与。
两种实现均符合 ARM 架构规范：
SVC 方案：通用性极强，兼容任意调用上下文，是 FreeRTOS、RT‑Thread 等商用 RTOS 的统一标准；
直接跳转方案：轻量化精简实现，依赖「必须在 Thread 模式启动调度器」的内核约束。
无论使用哪种启动方式，FPU 编译宏、C 语言 TaskContext 结构体大小、汇编栈偏移三者必须严格对齐，否则会出现栈布局错乱，稳定触发 UsageFault 异常。
—源代码下载链接：https://download.csdn.net/download/xiao089412/93270656
github 下载地址：https://gitee.com/tstcoder/stm32mp157-liteos-m/tree/v2.0-svc
