项目概述

这是一套可独立运行的气压高度计：ESP32 读取 Bosch BMP580 的温度与气压，用国际气压高度公式换算海拔，再把当前海拔减去上电（或手动清零）时的基准，得到厘米级相对高度。

系统同时提供三条输出通道：

通道	作用
240×240 TFT	现场主显示：相对高度、温度、气压、海拔、垂直速度、约 60 秒趋势、IP 与时钟
局域网网页	手机/电脑看实时数据、历史曲线，可清零、设 P0、下载 CSV
串口 115200	调试与命令：z 清零，p= 设海平面气压，a= 按已知海拔校准

上电后优先连已配置的 WiFi；连不上则开 SoftAP 热点 BMP580-Altimeter。历史数据每 5 秒写入 LittleFS /log.csv，内存环形缓冲约保留 30 分钟。

能测什么、不能测什么： 这是气压计，不是 IMU。左右晃动、水平平移几乎不改变相对高度；只有垂直方向气压变化才会反映到 Rel 上。使用时请先清零，再垂直举高 1～2 米或走上楼梯。

---

项目亮点

1. 厘米级相对高度
   气压 16 倍过采样 + IIR 系数 7 + 软件 EMA + 0.8 cm 死区，显示按 1 cm 取整，适合做“举高 / 上楼”演示。

2. 三端同步
   屏幕、网页、串口共用同一套滤波后的状态量。网页 500 ms 刷新，屏幕局部刷新避免整屏闪烁。

3. 可校准、可掉电保存
   海平面气压 P0 存在 NVS（Preferences 命名空间 bmp580）。支持直接设 P0，也支持输入已知海拔反推 P0。

4. 历史可回看、可导出
   RAM 环形缓冲 360 点 + 文件 /log.csv（上限约 80 KB，超限自动裁掉旧数据）。网页可画气压 / 相对高度历史，并下载 CSV。

5. 联网与离线都能用
   STA 失败自动 SoftAP；NTP 用 CST-8（阿里云 / 腾讯 / pool.ntp.org）；WiFi 掉线约每 15 秒重连。

6. 现场可清零
   GPIO12 按键、串口 z、网页按钮三条路径都会把当前海拔设为相对高度零点。

---

项目难点及解决方案

开发过程中真正卡住过的问题，以及固件里对应的处理，如下。

1. 芯片配置后一直读数为 0

原因： BMP580 的过采样、IIR、输出速率必须在 STANDBY 下改，最后再切 NORMAL。若配置后仍停在待机，或用 dataReady() 死等 DRDY，主循环会永远拿不到有效气压。

解决： configureBmp580() 固定顺序：STANDBY → 写 OSR/IIR/ODR → NORMAL。updateSensor() 直接 performReading()，不依赖 DRDY 门闩。

2. 接上 TFT 后 I2C 丢了

原因： ST7789 走硬件 SPI。部分板上 tft.init() 之后 SDA/SCL 状态异常，BMP580 突然无应答。

解决： 每次初始化总线先 recoverI2CPins()：释放引脚、必要时补时钟脉冲，再 Wire.begin(21, 22)。只探测 0x46 / 0x47，最多重试 3 次。

3. 串口“突然停了”

原因： ESP32 硬件 I2C 在 loop 里被高频轮询会卡死；扫描地址 0x7E 会踩到 I3C，同样可能挂死。

解决： 读传感器间隔至少 100 ms；Wire.setTimeOut(30)；探测只扫 BMP580 两个地址。

4. 温度 127.5 ℃、气压 1305 hPa 等垃圾值

原因： 总线毛刺或芯片未真正进入测量时，寄存器可能吐出越界值。

解决： isReadingSane() 要求温度在 −20～85 ℃、气压在 300～1250 hPa。连续失败 3 次则 recoverBmp580() 重新 begin + 配置。

5. 240×240 方屏画面偏左、右侧一条白边

原因： 很多 ST7789 驱动芯片显存是 240×320。TFT_eSPI 按 320 宽报尺寸，UI 若按 0,0 画 240 宽，有效像素会落在显存左侧，屏幕上看就是偏了。

解决： UI 锁定 240×240；TFT_OFF_X/Y = -1 时自动用 (nativeW - 240) 做偏移（常见为 80,0），再用 setViewport() 把后续绘制裁在方屏里。仍偏可把 TFT_OFF_X 改成 0 或 80。

6. GPIO12 清零键上电异常

原因： GPIO12 是 ESP32 的 strapping 脚。上电时若被按住拉低，可能影响启动。

解决： 按键接 GND，内部上拉；上电时不要按住。运行后再按才清零。

7. 屏幕不能显示中文

原因： TFT_eSPI 默认字体是 ASCII，没有完整 CJK 点阵。

解决： 屏幕标签用英文（Rel / T / P / ALT / Vz）；中文放在网页端。

8. 网页曲线发糊

原因： Canvas 用 CSS 拉伸，未按 devicePixelRatio 设置实际像素。

解决： sizeCanvas() 按 DPR 设 canvas.width/height，再 setTransform 用 CSS 像素画线。

---

目录

一、硬件系统部分

1.1 硬件清单

1.2 接线方案

1.3 硬件连接图

1.4 实物连接图

二、软件架构设计

2.1 系统初始化

2.2 主循环逻辑

三、代码拆分讲解

3.1 配置与全局状态

3.2 气压 ↔ 海拔

3.3 BMP580 驱动封装

3.4 人机接口

3.6 显示

3.7 网络

四、操作过程及数据展示

4.1 操作步骤

4.2 数据展示说明

4.3 演示视频

五、技术原理

5.1 工作原理

5.2 工作模式配置

六、常见问题指引

6.1. 串口提示找不到 BMP580（0x46/0x47）

6.2. 芯片应答成功，但一直没有有效气压

6.3. 读数乱跳或出现 127 ℃ / 上千 hPa

6.4. 历史为空或下载 CSV 失败

---

一、硬件系统部分

1.1 硬件清单

序号	名称	规格 / 备注
1	主控	零知ESP32
2	气压传感器	BMP580 模块，必须 3.3V，走 I2C
3	彩屏	240×240 ST7789 SPI TFT
4	杜邦线 / 面包板	建议电源线稍粗，GND 共地
6	USB 线	供电 + 烧录 + 串口

可选：已知海拔的参考点（用于 a= 校准），以及 2.4 GHz WiFi。

供电注意： BMP580 不要接 5V。CSB 必须保持高电平，模块才会停在 I2C 而不是 SPI。

1.2 接线方案

BMP580（I2C）

BMP580 引脚	接到	说明
VIN / VCC	ESP32 3.3V	禁止 5V
GND	GND	与屏幕、按键共地
SDA / SDI	GPIO21	I2C_SDA
SCL / SCK	GPIO22	I2C_SCL
CS / CSB	3.3V 或模块已拉高	保持 I2C
SDO	悬空 → 地址 0x47；接地 → 0x46	固件两种都试

内部 INPUT_PULLUP，按下为低电平。上电时不要按住。

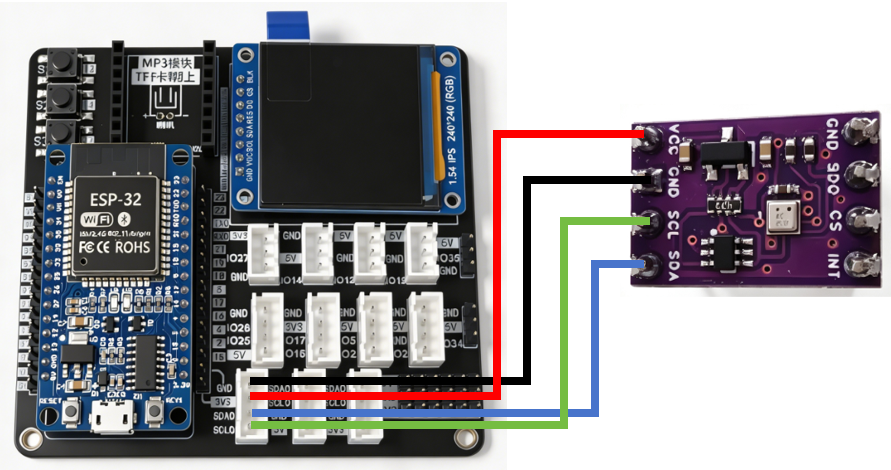

1.3 硬件连接图

实物接线时记住三件事：

1. 所有模块共地。
2. BMP580 与屏幕不要抢同一组数据脚： 传感器走 I2C（21/22），屏幕走 SPI（18/23/15/13/4）。
3. 先不接屏幕也能用串口验证传感器；屏幕正常后再并上 TFT。

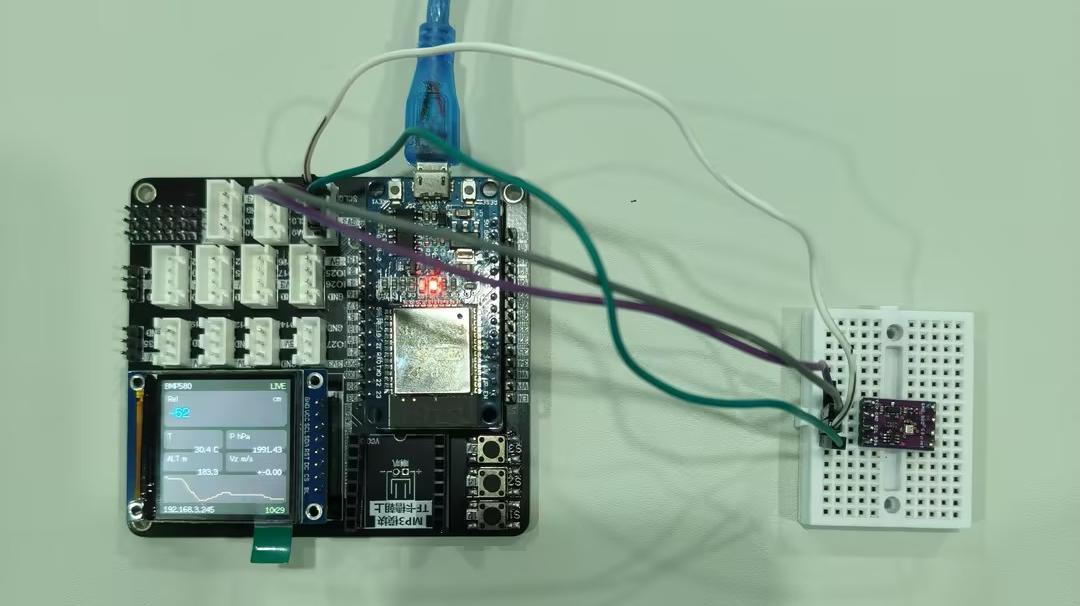

1.4 实物连接图

---

二、软件架构设计

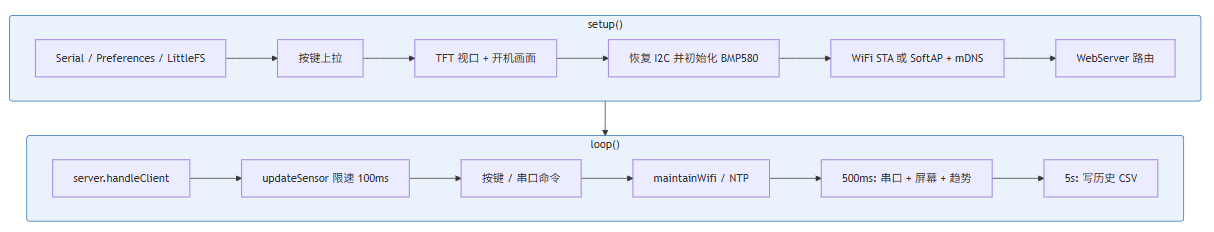

固件以单文件草图的形式组织，整体逻辑可划分为六个层次：

2.1 系统初始化

setup() 顺序不能随便调换：屏幕会动 SPI，必须在屏幕起来之后再专门恢复 I2C，否则容易“屏亮了、气压没了”。

步骤	函数	做什么
1	Serial.begin(115200)	调试口
2	loadPrefs()	读出已保存的 P0、WiFi 账号
3	setupLittleFS()	挂载文件系统，载入 /log.csv
4	pinMode(BUTTON_PIN, INPUT_PULLUP)	清零键
5	setupDisplay()	tft.init()、旋转、计算 80 像素偏移、setViewport(240,240)
6	initBmp580()	恢复总线 → 探测 0x47/0x46 → STANDBY 配置 → NORMAL → 读首帧
7	setupWiFi()	最多等 12 s；失败则 SoftAP
8	setupWeb()	注册 /、/api/*、/log.csv
9	把 IP 写到屏幕底部	STA 用局域网 IP，AP 用 192.168.4.1

WiFi 请在源码里改这两行（不要把密码提交到公开仓库）：

const char *WIFI_SSID = "你的WiFi名称";
const char *WIFI_PASS = "你的WiFi密码";

2.2 主循环逻辑

loop() 不做长 delay，只在末尾 delay(2) 让出 CPU。各任务用时间戳分流。

关键节拍：

• 100 ms： 传感器。对应 ODR 10 Hz，再快没有意义，还会把 I2C 打挂。
• 500 ms： 串口一行、屏幕更新、网页火花图用的 72 点环形缓冲。
• 5 s： 落盘一条历史。360 条 × 5 s ≈ 30 分钟。
• 15 s： STA 断开后尝试 WiFi.begin。
• 30 s： NTP 仍未同步则再 configTzTime。

相对高度死区 0.8 cm：只有 |新值 − 当前 Rel| ≥ 0.008 m 才更新显示，避免最后一位乱跳。

---

三、代码拆分讲解

源码虽在一个 .ino 里，可按职责拆开读。

3.1 配置与全局状态

文件开头宏决定硬件脚、屏幕几何、日志容量：

• I2C_SDA/SCL、BUTTON_PIN
• SCREEN_W/H = 240，TFT_ROTATION 3，TFT_OFF_X/Y = -1 自动偏移
• LOG_INTERVAL_MS = 5000，LOG_RAM_N = 360，文件最大约 80 KB
• 运行时核心量：temperatureC、pressureHpa、altitudeM、relativeM、verticalMs、seaLevelHpa、zeroAltitudeM

网页 HTML 以 PROGMEM 原始字符串嵌在固件里，ESP32 当 Web 服务器直接吐页面，不需要外置站点。

3.2 气压 ↔ 海拔

国际标准气压高度公式（温度按 ISA 近似）：

[
h = 44330 \times \left(1 - \left(\frac{P}{P_0}\right)^{0.190295}\right)
]

反推海平面气压（已知当地海拔 (h)）：

[
P_0 = P \big/ \left(1 - \frac{h}{44330}\right)^{5.255}
]

对应 pressureToAltitude()、seaLevelFromAltitude()。相对高度：

Rel = 当前海拔 − 清零时海拔

上电第一次有效读数会自动把基准海拔设为当前值，所以开机 Rel 从 0 附近开始。

3.3 BMP580 驱动封装

函数	作用
recoverI2CPins()	释放被拉死的 SDA，补 16 个时钟
beginI2CBus()	100 kHz + 30 ms 超时
scanI2C()	只探 0x47、0x46
configureBmp580()	待机写入 OSR/IIR/ODR 后进 NORMAL
initBmp580()	最多 3 轮，成功则记下地址并留下首帧
recoverBmp580()	读失败后的软复位路径
updateSensor()	滤波、死区、垂直速度

垂直速度：(\Delta Rel / \Delta t)，再做 0.25 * 新值 + 0.75 * 旧值，只作趋势参考，精度不如 Rel。

3.4 人机接口

串口

命令	效果
z 或 zero	相对高度清零
p=1013.25	设置 P0（hPa）并写入 NVS
a=50	把当前气压当作海拔 50 m，反推 P0 并保存

按键： GPIO12 低电平且已有有效样本 → zeroRelativeAltitude()。

网页 API

路径	说明
GET /	看板 HTML
GET /api/data	当前 T/P/Alt/Rel/Vz/P0/时间
GET /api/zero	清零
GET /api/sealevel?hpa=	设 P0
GET /api/calibrate?alt=	按海拔校准
GET /api/history	历史 JSON
GET /api/clear	清空记录
GET /log.csv	下载文件

• NVS bmp580： p0、ssid、pass
• LittleFS /log.csv： 表头 ts,t,p,alt,rel。文件过大时丢掉大约前 40%，保留后段
• RAM logRam[360]： 网页历史曲线优先读这里，重启后由 CSV 回填

未对上 NTP 时，时间戳用 millis()/1000，网页上显示 T+…s，曲线底部不会画时钟刻度。

3.6 显示

屏幕采用“静态底 + 局部刷新”：

1. drawStaticLayout() 画卡片外壳和标签（只在需要时重画）
2. updateDisplay() 比较上次字符串，数字没变就不擦
3. Rel 上升绿色、下降黄色、接近 0 蓝色
4. 底部火花图 72 点，对应约 36 秒～1 分钟的 Rel（随 500 ms 节拍）

网页主数字是相对高度厘米；温度 / 气压 / 海拔 / 垂直速度四宫格；下方实时趋势 + 历史双曲线（气压绿、Rel 蓝），并按 devicePixelRatio 锐化。

3.7 网络

STA 12 s 内连上 → 保存账号、NTP、mDNS bmp580.local
STA 失败     → SoftAP BMP580-Altimeter / 12345678，默认 http://192.168.4.1
之后         → maintainWifi() 维持 STA 与 NTP

手机连 SoftAP 后，地址以串口打印为准。Windows 上 .local 有时无效，直接用 IP 更稳。

---

四、操作过程及数据展示

4.1 操作步骤

1. 改 WiFi 与确认引脚
   打开 BMP580_Altimeter.ino，填写 WIFI_SSID / WIFI_PASS。确认 I2C、按键与 TFT_eSPI User_Setup 一致。

2. 接线检查
   BMP580 只接 3.3V；CSB 为高；SDA/SCL 没有和屏幕 MOSI/SCLK 接反。

3. 编译烧录
   串口监视器 115200。正常时应看到类似：

   ESP32 + BMP580 气压高度计
   BMP580 芯片应答成功，地址 0x47
   首帧数据 T=xx.xx C  P=xxxx.xx hPa
   WiFi 已连接，浏览器打开 http://192.168.x.x
   也可尝试 http://bmp580.local
   就绪。


4. 看屏幕
   右上角 LIVE 表示传感器在更新。中间大号为相对高度（cm）。底部左侧 IP，右侧时钟（NTP 成功为绿色，否则 --:--）。

5. 清零再做高度实验
   按 GPIO12，或串口输入 z，或网页点「相对高度清零」。然后垂直举高模块或走上楼梯，Rel 应变大；左右晃不应有明显变化。

6. 打开网页
   浏览器访问串口给出的 IP 或 http://bmp580.local。若页面还是旧版，强制刷新（Ctrl+F5）。

7. 看历史与导出
   等待数分钟后点「刷新历史」。需要存档时下载 log.csv。不要的数据可「清空记录」。

4.2 数据展示说明

串口一行示例：

T=26.31 C  P=1008.452 hPa  Alt=39.12 m  Rel=+123 cm  Vz=+0.15 m/s  2026-08-25 14:12:03

字段	含义
T	滤波后温度
P	滤波后气压
Alt	相对海平面 P0 的海拔
Rel	相对清零点的高度，厘米
Vz	垂直速度估计
时间	NTP 成功为日历时间，否则为上电秒数

屏幕： 主视觉是 Rel；四宫格为 T / P / ALT / Vz；底部短曲线看最近 Rel 是否在爬升。

网页： 顶部时钟与 NTP/I2C 状态；大号 cm；历史图左侧有纵轴刻度，底部有时分。曲线发糊时刷新页面；没有时间刻度说明还没对上 NTP。

4.3 演示视频

---

五、技术原理

5.1 工作原理

BMP580 是压阻式气压传感器：膜片随外界气压形变，片上 ADC 读出原始值，再用出厂校准系数补偿得到温度（℃）和气压（hPa）。

海拔不是直接测出来的。在标准大气假设下，气压随高度近似指数下降，因此可用 (P) 和海平面参考 (P_0) 反算几何高度。本项目：

1. 芯片以约 10 Hz 产出补偿后的 T、P。
2. 软件对 T 做轻量平滑（新值 20%），对 P 做更重的 EMA（新值 12%），压掉通风和人手热干扰。
3. 用公式得到绝对海拔 altitudeM。
4. 记住清零瞬间的海拔 zeroAltitudeM，差值为相对高度。
5. 小于 0.8 cm 的跳动丢弃，显示时四舍五入到 1 cm。

误差来源（做实验时心里有数）：

• (P_0) 不准 → 绝对海拔整体偏移，但相对高度几乎不受影响（演示请用 Rel）。
• 天气、空调、关门会造成 hPa 级慢漂，长时间 Rel 会爬。
• 温度突变会通过气压补偿耦合进高度，所以不要把模块对着热风口。
• 本方案没有 GPS / 超声波交叉验证，适合教学与室内相对高度，不适合做航空级高度表。

5.2 工作模式配置

Bosch BMP5xx 常见电源模式：

模式	含义	本固件
STANDBY	停测，才能改 OSR / IIR / ODR	配置阶段使用
NORMAL	按 ODR 连续测量	运行阶段使用
FORCED	测一次再睡	未使用

当前寄存器配置（configureBmp580()）：

参数	取值	用意
温度过采样	2×	温度变化慢，2 倍足够，还给气压留带宽
气压过采样	16×	压低量化噪声，换厘米级稳定性
气压使能	开	高度只来自气压
IIR	系数 7	片内再滤一档，抑制短时扰动
ODR	10 Hz	与 100 ms 轮询匹配，人眼跟得上，I2C 也不过载
电源模式	NORMAL	连续出数

配置时序必须是：

STANDBY → 写 OSR / IIR / ODR → NORMAL → 延时约 50 ms → 读首帧

I2C 地址由 SDO 决定：悬空常用 0x47，接地为 0x46。CSB 若被拉低，芯片会切到 SPI，I2C 初始化会失败——这是接线里最容易忽略的一点。

---

六、常见问题指引

6.1. 串口提示找不到 BMP580（0x46/0x47）

检查 3.3V 而不是 5V；SDA/SCL 有没有和屏幕接反；CSB 是否为高；模块杜邦线是否松。可先卸下屏幕再初始化，确认是传感器问题还是 SPI 冲突。

6.2. 芯片应答成功，但一直没有有效气压

供电是否稳定；CSB 是否在测量时仍保持高。固件会提示检查 3.3V 与 CSB。看 configureBmp580() 是否完整执行进了 NORMAL。

6.3. 读数乱跳或出现 127 ℃ / 上千 hPa

多为 I2C 被干扰。固件会丢弃非法值并在连续失败后重建总线。加短线、共地、远离电机。不要在 loop 里自行加密集扫描。

6.4. 历史为空或下载 CSV 失败

分区要带 spiffs/LittleFS。串口若打印 “LittleFS 启动失败”，历史只在内存，掉电即无。文件超过约 80 KB 会自动裁旧。
