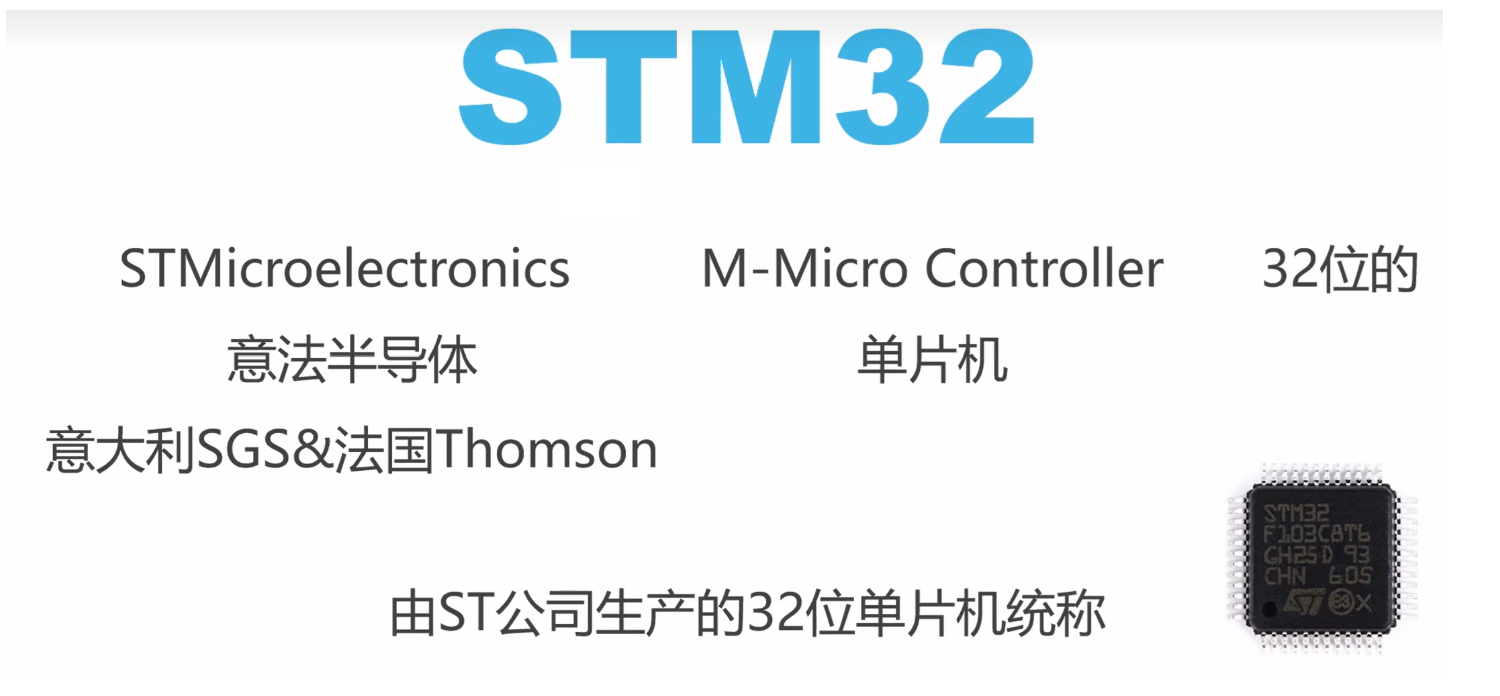

STM32 是意法半导体（STMicroelectronics）推出的一系列基于 ARM Cortex-M 内核的 32 位微控制器（MCU），广泛应用于嵌入式系统开发，是目前业界最流行的单片机系列之一

STM32的含义

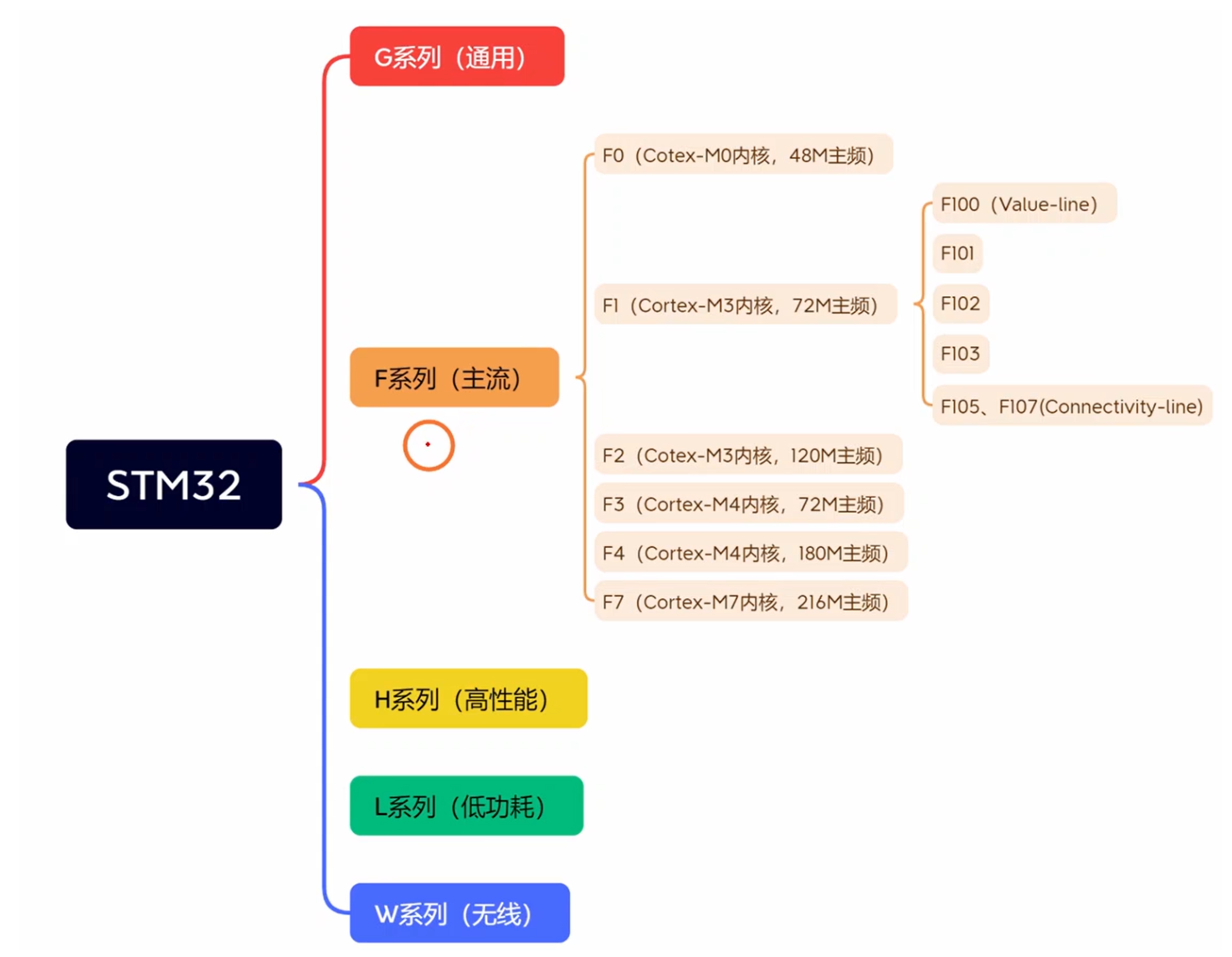

这里以STM32F103C8T6为例。其中M表示 Micro controller 单片机， 32表示32位， “F”表示主流系列，同时还有“G”（通用系列）、“H”（高性能系列）、“L”（低功耗系列）等，“F1”表示该芯片的核心架构是Cortex-M3内核，主频 72MHz，“F1”又细分为“F100”、“F101”、“F102”、“F103”、“F105”。

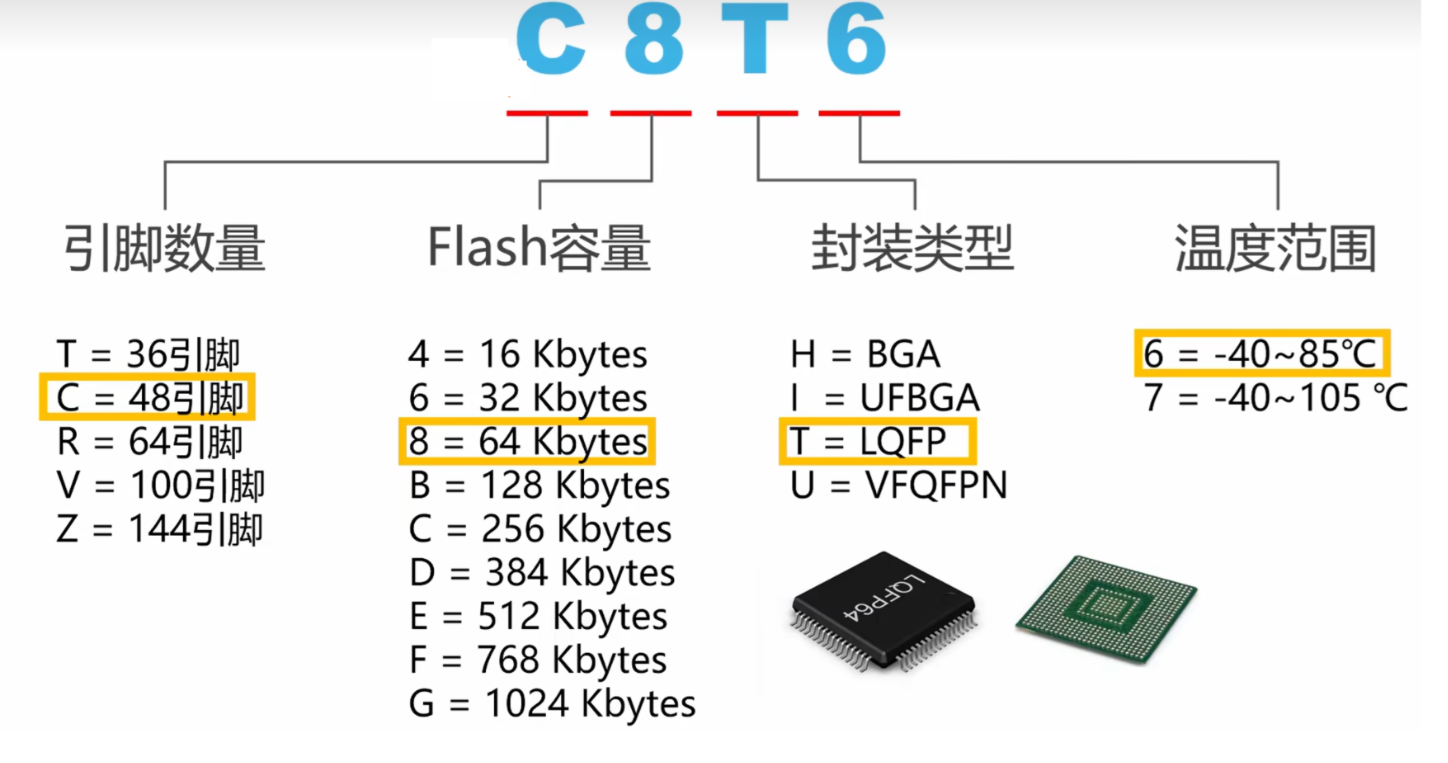

C8T6代表该芯片的规格型号

C：代表 48‑脚 LQFP（Low‑profile Quad Flat Package）封装
8：表示 64 KB Flash（8 × 8 KB），即该型号的程序存储容量
T：进一步指明 LQFP 包装
6：表示温度范围（‑40 °C ~ +85 °C）

STM32C8T6的引脚分布

在使用芯片时需要对芯片的每个引脚进行了解，以便于使用。因此这里先以STM32C8T6的引脚分布为例，对单片机的引脚进行简单的了解，同时便于后续的学习。

引脚编号规则

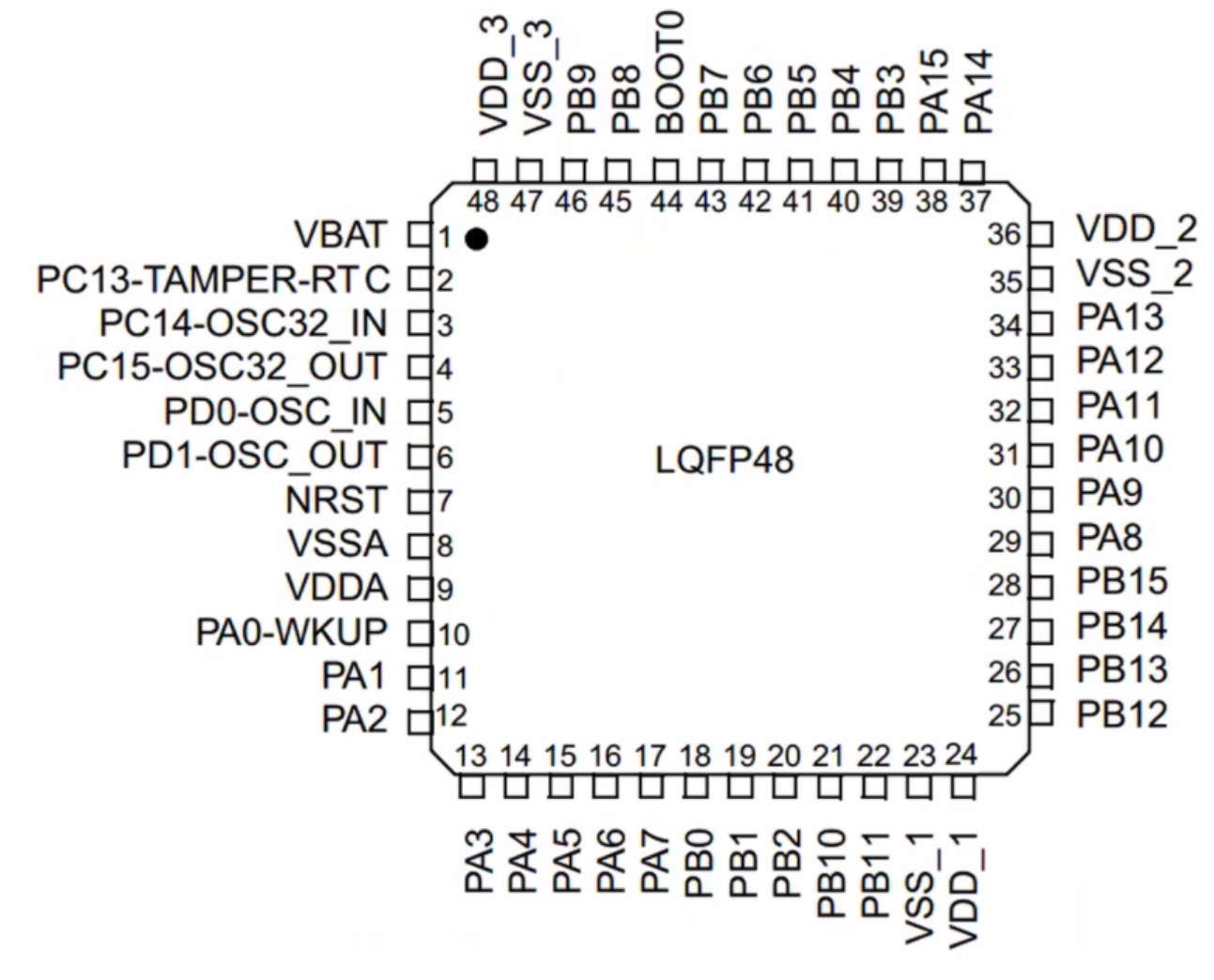

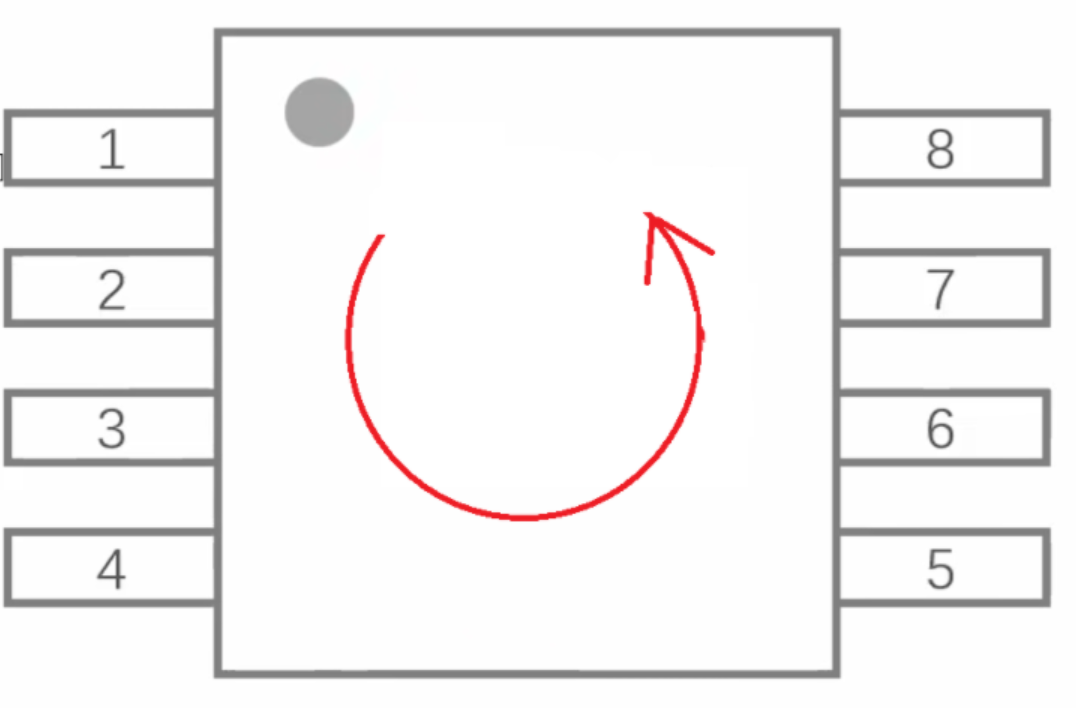

上图为STM32C8T6所对应的48‑脚 LQFP封装。其编号规则为：圆点附近的是一号引脚，编号逆时针依次递增

特殊引脚

• VDD、VSS、VDDA、VSSA：为芯片提供 3.3 V 主电源（VDD）和地（VSS），以及模拟电路专用的电源/地（VDDA/VSSA），保证 ADC、DAC 等模拟模块的供电噪声低
• NRST (Pin 7)：硬件复位引脚，拉低可强制 MCU 复位
• BOOT0 (Pin 44)：选择启动方式：0‑从内部 Flash 启动，1‑从系统存储器（内置 Bootloader）启动。配合 BOOT1（PB2）可实现多种启动组合
• VBAT(Pin1):为内部 RTC（实时时钟）‍与 备份寄存器（Backup registers）提供电源。即使主电源 VDD 失电，VBAT 仍能保持这些模块的供电，使时间计数和保存的数据不丢失
• GPIO端口：通用输入输出，可以把引脚拉高 / 拉低从而驱动外部器件，也可以读取引脚上的电平高低，来感知按键、传感器等外部信号。

GPIO端口命名方式

GPIO端口统一以Pxn（如 PA0）的形式进行命名，具体含义如下：

组成部分	含义	说明
P	**Port（端口）**‍ 的标识符	所有 GPIO 都以字母 A、B、C、D 等端口开头，例如 PA、PB、PC。
字母	端口名称	A、B、C、D对应不同的 GPIO 组，每组最多 16 条引脚（0‑15）。
数字	端口内部的 引脚序号	0‑15 表示该端口内部的第几根引脚，例如 PA0、PB5、PC13。
