专业音响家用化实践：BOSE ControlSpace系统在高端影音室中的工程应用与调试方法

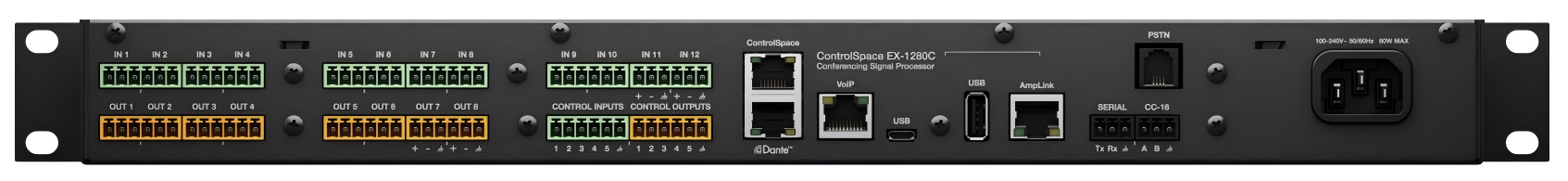

BOSE Professional（BOSE专业音响部门）的产品长期应用于高端酒店、会议中心、体育场馆和演出场所，其ControlSpace系统是一套完整的专业音频管理生态。将这套面向商业环境设计的系统引入家庭影音室，并非简单的设备堆砌，而是需要针对住宅环境的声学特点、使用场景和操作习惯进行深度的系统适配。重庆优沃科技作为BOSE专业音响在重庆地区的系统集成商，在多个高端影音室项目中完成了ControlSpace系统的家用化实践，本文将分享其中的技术要点和调试方法论。

一、为什么选择BOSE ControlSpace而非民用AV处理器

传统家庭影院的音频处理依赖AV接收机内置的DSP芯片，这类处理器虽然操作简便，但在通道数量、处理精度和可定制性方面存在先天局限。以本方案使用的Integra DRX-8.4为例，其内置的Dirac Live虽然可以进行房间校正，但每个通道的参数均衡段数有限，且无法实现复杂的信号路由和场景联动。BOSE ESP-880A数字音频管理器则是一台面向专业市场的开放式DSP处理器，具备以下核心优势：

1. 115dB动态范围和48kHz/24-bit浮点DSP处理，信号处理精度远超民用AV处理器；

2. 内置BOSE全系列专业音箱的专用均衡库（Speaker EQ Library），调用后可确保每只BOSE音箱工作在厂家预设的最佳频响曲线；

3. 支持AmpLink和Dante双数字输出，从处理器到功放全链路数字化，避免数模转换损失；

4. ControlSpace Designer软件提供图形化的系统设计界面，可实现任意复杂度的信号路由、矩阵混音和多场景预设；

5. 支持RS-232、TCP/IP和GPIO等多种控制接口，可与第三方中控系统深度集成。

在优沃科技的影音室方案中，Integra DRX-8.4负责Dolby Atmos解码和前级输出，BOSE ESP-880A负责后续的音箱均衡、延时校准、电平分档和场景管理。

为更直观地呈现两者的差异，下表从核心维度对Integra DRX-8.4与BOSE ESP-880A进行对比：

对比维度	Integra DRX-8.4（民用AV处理器）	BOSE ESP-880A（专业DSP处理器）
通道数	11.2声道解码，前级输出通道有限	8进8出，可灵活扩展至12路以上输出
动态范围	约100dB级，受民用DSP芯片限制	115dB，48kHz/24-bit浮点DSP处理
均衡段数	Dirac Live房间校正，每通道均衡段数有限	每通道多段参数均衡，Q值与增益可精确调节
音箱均衡库	无内置专业音箱专用均衡库	内置BOSE全系列专业音箱Speaker EQ Library
控制接口	以HDMI、模拟/数字输入为主，控制接口有限	支持RS-232、TCP/IP、GPIO，可深度集成中控
适用场景	家庭影院解码与前级输出，操作简便	专业系统信号路由、均衡、延时与多场景管理

两者通过模拟前级输出连接，形成"解码专业化+处理专业化"的双处理器架构。

整个设计流程遵循「先定义信号通路、再逐级优化音质」的思路，从输入输出配置到房间修正共四个关键步骤，环环相扣。整体流程如下图所示：

二、ControlSpace Designer的系统设计流程

ControlSpace Designer是BOSE为ControlSpace系统开发的图形化设计软件，工程师在电脑上完成整个系统的信号流设计后，通过网线将配置文件下载到ESP-880A中。优沃科技的工程师在影音室项目中遵循以下设计流程：

2.1 输入输出配置

首先定义ESP-880A的输入源：影院模式下接收Integra解码器的7.1.4前级输出（共12通道：左、右、中、左环、右环、左后、右后、低音、左顶、右顶、左后顶、右后顶）；K歌模式下接收点歌机的立体声输出和JBL效果器的麦克风处理信号。输出端定义12路信号，分别对应12个功放通道，驱动13只音箱（其中一只低音炮由桥接通道驱动）。

2.2 音箱均衡调用

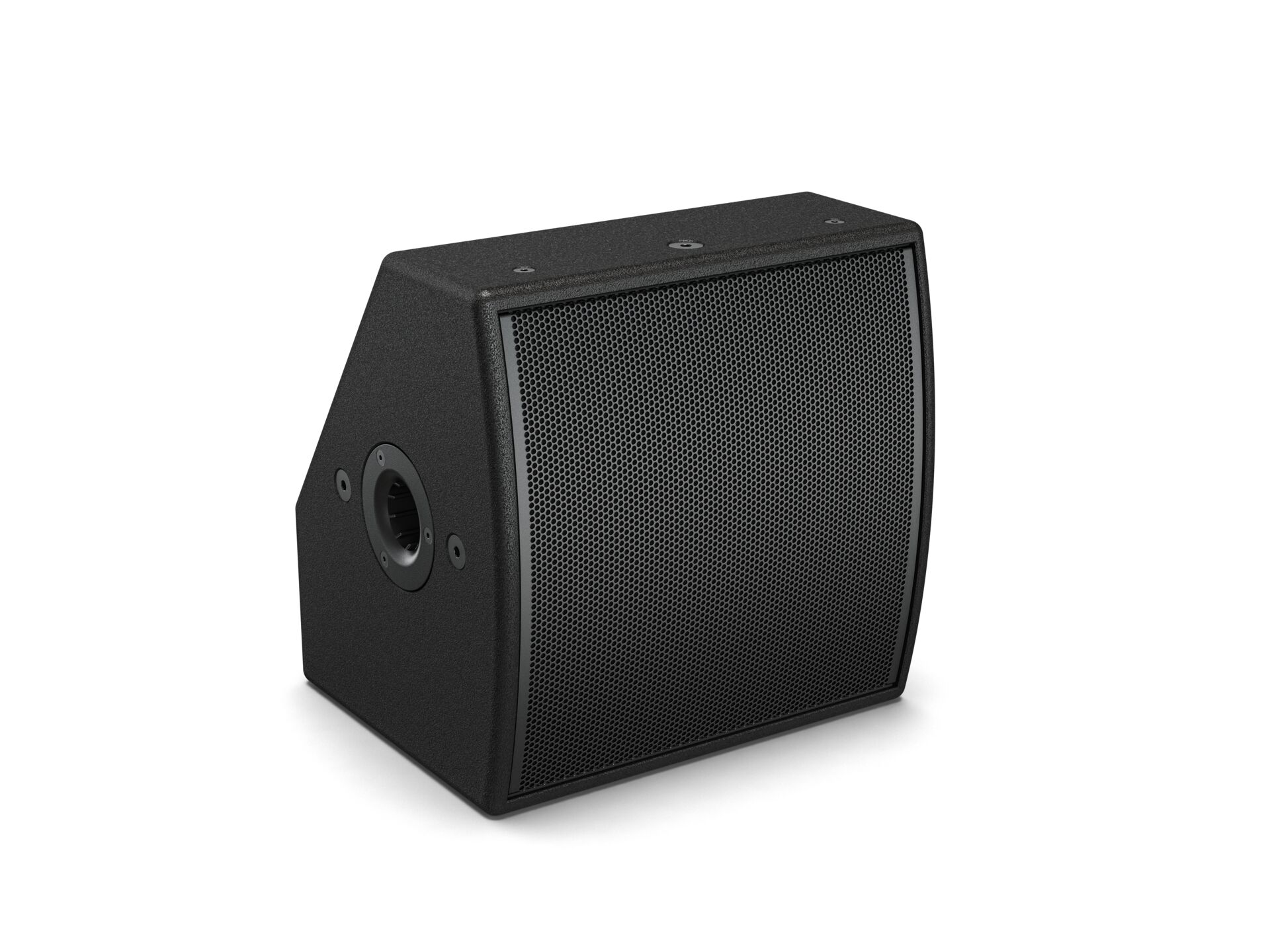

这是ControlSpace系统最具价值的功能之一。Designer软件内置了所有BOSE专业音箱的厂家测量均衡曲线，工程师只需在软件中为每个输出通道选择对应的音箱型号（如AMM112、AMU206、AMU108等），系统自动加载该音箱的专用均衡参数。这些均衡参数由BOSE工程师在消声室中对每款音箱精确测量生成，可修正音箱自身的频响缺陷，使其达到平直的响应曲线。这一步是民用AV处理器无法实现的——民用处理器没有内置专业音箱的专用均衡库。

2.3 延时与电平校准

由于13只音箱到聆听位的距离各不相同，声音到达时间存在差异。如果不进行延时校准，会导致声像模糊、低频抵消等问题。工程师使用激光测距仪测量每只音箱到主聆听位的精确距离，换算为延时时间（声速约343m/s，每米延时约2.9ms），在ESP-880A中为每个通道设置独立的延时参数。电平校准方面，使用声级计在聆听位测量每只音箱输出粉红噪声时的声压级，将所有通道统一校准到75dB（参考电平），确保各声道音量平衡。

2.4 参数均衡与房间修正

在调用音箱专用均衡的基础上，工程师还会根据房间声学测量结果，为每个通道添加额外的参数均衡（Parametric EQ），修正房间声学导致的频响缺陷。例如，如果测量发现某个座位区域在80Hz存在驻波峰值，就在对应的超低音通道添加80Hz的窄带衰减。ESP-880A每个通道支持多段参数均衡，Q值和增益可精确调节，这比民用AV处理器的固定频段均衡灵活得多。

三、多场景预设：影院与K歌的无缝切换

ControlSpace系统支持存储多组参数预设（Parameter Set），每组预设包含完整的信号路由、均衡、延时和电平设置。优沃科技在影音室中设置了两组核心预设：

• 影院预设：信号路由为12通道直通，加载全部音箱均衡和延时参数，电平为影院参考电平，超低音分频点设置为80Hz（THX标准）；

• K歌预设：信号路由切换为立体声模式，左右主音箱和中置音箱负责音乐播放，环绕和天空声道静音或作为辅助，加载K歌专用均衡（适当提升中频人声、降低高频刺耳感），超低音分频点调整为120Hz以增强K歌的低频氛围。

场景切换通过XULA中控主机向ESP-880A发送RS-232或TCP/IP指令实现，用户在iPad上轻触「影院模式」或「K歌模式」按钮，整个系统在3秒内完成全部参数切换，无需手动调节任何设备。

四、家用化适配的关键工程细节

将BOSE ControlSpace专业系统应用于家庭环境，需要解决几个商业环境中不存在的问题：

4.1 散热与噪音控制

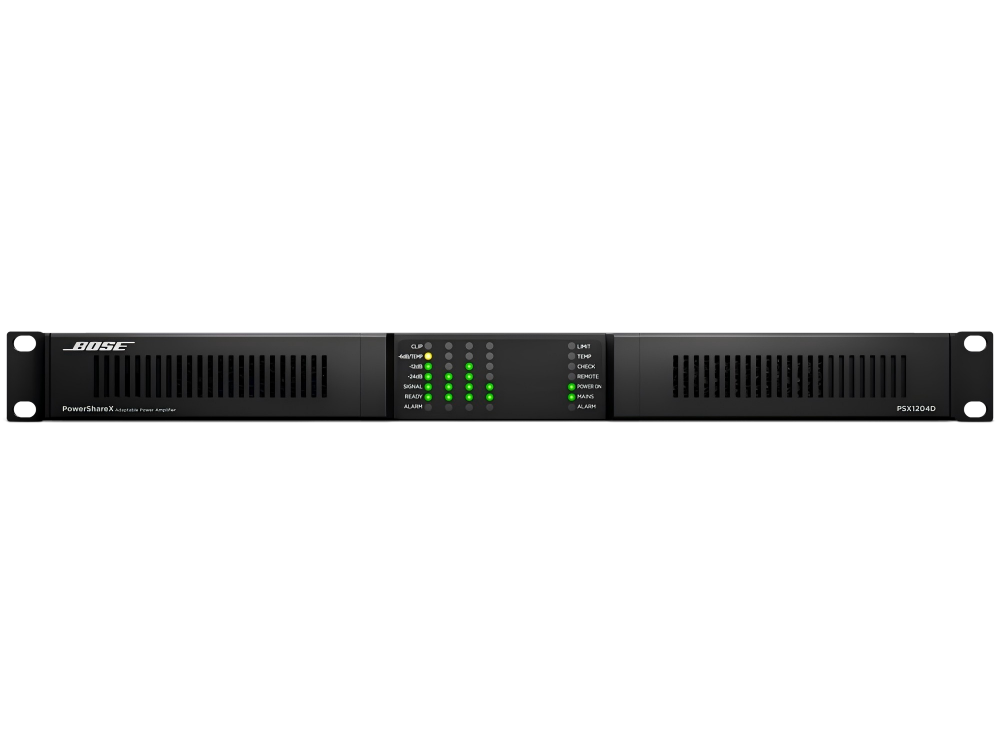

商业环境中设备通常安装在独立机房，噪音不影响使用。家庭影音室的设备柜往往就在房间内或隔壁，BOSE PSX系列功放的风扇噪音需要控制。优沃科技的解决方案是：选用支持温控调速风扇的功放型号，低功率运行时风扇低速运转几乎无声；设备柜设计独立通风通道，进风口和出风口远离聆听区域；必要时为设备柜加装隔音棉和减震垫。

4.2 操作界面的简化

ControlSpace Designer是面向专业工程师的工具，普通家庭用户无法直接操作。优沃科技通过XULA中控系统将复杂的专业操作封装为简单的场景按钮，用户看到的只是"影院""K歌""音乐""关闭"几个大按钮，背后是ESP-880A中数十个参数的联动切换。这种"专业内核+简易界面"的设计，是专业系统家用化的核心。

4.3 电源与接地

专业音频设备对电源质量敏感。优沃科技在项目中为影音室设置独立的电源回路，使用4mm²铜线和独立空气开关，配置XULA XLPW-08S电源管理器实现顺序开关机和浪涌保护。所有设备通过机柜电源排插统一接地，避免地环路噪音。重庆地区夏季雷电较多，电源管理器的浪涌保护功能尤为重要。

重庆优沃科技有限公司深耕音视频系统集成领域十余年

五、常见问题与调试排查

专业系统家用化过程中，即使设计阶段考虑周全，实际使用中仍可能遇到各类问题。以下结合优沃科技多个项目的调试经验，梳理四类高频问题的识别方法与解决步骤。

5.1 地环路噪音的识别与排除

症状：系统在无信号输入时，音箱仍发出持续的低频"嗡嗡"声或高频"嘶嘶"声，且音量不随输入信号变化，静音后依然存在。

原因分析：地环路噪音通常由多个设备之间接地电位差引起。当Integra解码器、ESP-880A、功放等设备通过信号线相连，而各设备又分别接入不同接地点时，地线之间形成闭合回路，产生50Hz工频干扰及其谐波。

解决步骤：

1. 万用表检测：将万用表拨至交流电压档（200mV或2V量程），红黑表笔分别接触两台设备机箱的金属外壳，测量两者之间的交流电位差。若读数超过50mV，即可确认存在地电位差，这是地环路噪音的直接证据；

2. 断开信号链逐级排查：从功放输入端开始，依次拔掉ESP-880A的输出信号线、Integra解码器到ESP-880A的连接线，每断开一级就聆听一次噪音是否消失。当拔掉某根线后噪音明显减弱或消失，即可定位噪音源所在环节；

3. 统一接地：将所有设备接入同一电源排插，确保共用同一接地点，消除设备间电位差；

4. 使用隔离设备：若统一接地后噪音仍存在，可在问题环节的信号链路中串入音频隔离变压器（如DI盒），切断地环路的同时保持信号正常传输。

5.2 延时校准后仍出现声像模糊

症状：已完成延时校准，但播放立体声或环绕声内容时，人声对白定位不清晰，声像在左右音箱之间漂移，缺乏明确的结像感。

原因分析：延时校准只是声像清晰的前提之一，若音箱极性接反或测量距离不准确，即使延时参数正确，声像依然会模糊甚至反相抵消。

解决步骤：

1. 检查音箱极性：使用一节1.5V电池，正负极分别触碰音箱接线端，观察低音单元振膜的运动方向。若左右两只音箱振膜运动方向相反，说明其中一只极性接反。也可在ESP-880A中输出同相位的粉红噪声，用声级计在两只音箱中间位置测量，若声压级明显低于单只音箱，则存在反相抵消；

2. 复核测量距离：重新用激光测距仪测量每只音箱到主聆听位的距离，重点核对环绕和天空声道。常见错误是测量到音箱前面板而非声学中心（低音单元位置），或测量时激光点落在聆听位附近而非耳部高度，导致延时误差；

3. 验证延时参数：在Designer软件中逐通道核对延时值，确认换算无误（距离差÷声速=延时差），并检查是否误将"绝对延时"与"相对延时"混淆；

4. 听感微调：以人声对白为参考，在±1ms范围内微调中置与左右主音箱的延时，找到结像最清晰的临界点。

5.3 场景切换时出现爆音或卡顿

症状：从"影院模式"切换到"K歌模式"时，音箱发出"啪"的爆音，或切换过程中声音短暂中断、卡顿，影响使用体验。

原因分析：场景切换本质是ESP-880A在极短时间内改变信号路由、电平和均衡参数。若参数切换瞬间电平跳变过大，或中控指令时序不当导致处理器在参数未就绪时即输出信号，就会产生爆音或卡顿。

解决步骤：

1. 设置淡入淡出时间：在ControlSpace Designer中，为每个输出通道的增益模块启用淡入淡出（Fade）功能，将切换过渡时间设置为300~500ms。这样参数切换时电平平滑过渡，避免瞬间跳变产生爆音；

2. 检查中控指令时序：在XULA中控中为场景切换指令添加合理的延时间隔，确保ESP-880A完成参数加载后再恢复输出。建议先发送"静音"指令，待参数切换完成（约1秒）后再发送"取消静音"指令；

3. 优化预设切换方式：若爆音源于路由切换瞬间的通道冲突，可在Designer中为不同预设设置独立的静音组，切换时先静音旧路由、再激活新路由，最后统一恢复输出；

4. 固件与软件升级：确认ESP-880A固件和Designer软件均为最新版本，部分爆音问题源于旧版固件的参数切换缺陷，升级后即可解决。

5.4 低频驻波无法通过参数均衡完全消除

症状：在聆听位附近，某些低频段（通常为40~100Hz）声音明显偏大、浑浊，即使已在ESP-880A中对该频段做了大幅衰减，问题依然存在，且衰减过多后低频整体变得干瘪无力。

原因分析：低频驻波是房间声学固有特性，由房间尺寸的整数倍波长在两面平行墙之间反复反射叠加形成。参数均衡只能修正频响曲线，无法消除驻波本身——过度衰减还会牺牲低频能量，属于"治标不治本"。

解决步骤：

1. 增加低频陷阱：在房间墙角（尤其是驻波最严重的对角位置）安装宽频带低频陷阱，通常采用多孔吸声材料或亥姆霍兹共振器结构，可有效吸收80Hz以下的驻波能量，从物理层面缓解问题；

2. 调整低音炮摆位：尝试将低音炮从墙角移开，沿墙面逐步移动并聆听，寻找驻波影响最小的位置。也可采用"双低音炮"方案，利用两只低音炮的相位差相互抵消部分驻波；

3. 改变聆听位：驻波在房间内呈"峰谷"分布，将主聆听位略微前移或后移几十厘米，往往能避开驻波峰值区域；

4. 适度保留参数均衡：在物理手段改善后，用参数均衡做最后的精细修正，衰减量控制在3~6dB以内，避免过度衰减导致低频失真。
