标题：基于52单片机的无线开关设计

文档介绍：

一、绪论

1.1 研究背景与意义

近年来，物联网（Internet of Things，IoT）技术以蓬勃之势融入人们的生活，推动着传统家居向智能化方向快速转型。随着 5G 通信技术的普及、云计算与大数据分析能力的提升，智能家居市场迎来了前所未有的发展机遇。根据市场研究机构的数据显示，全球智能家居市场规模持续增长，预计在未来几年内将保持两位数的年增长率。在这一趋势下，用户对家居设备的智能化、便捷化、自动化控制需求愈发强烈，传统的有线开关和手动控制方式已难以满足现代生活的多样化需求。​

无线开关作为智能家居系统的关键组成部分，能够摆脱传统布线的束缚，实现对家居设备的远程控制、定时控制和场景联动控制等功能。基于单片机的无线开关设计凭借其成本低、灵活性高、可扩展性强等特点，成为智能家居领域的重要研究方向。通过将单片机技术与无线通信技术相结合，无线开关不仅可以实现对灯光、电器等设备的精准控制，还能与其他智能设备协同工作，构建完整的智能家居生态系统。​

本研究基于 STC89C52RC 单片机与 ESP8266 设计无线开关，具有重要的现实意义。一方面，该设计能够为用户提供更加便捷、高效的家居控制体验，用户可以通过手机 APP 随时随地控制家中设备，提升生活品质；另一方面，相较于市场上部分功能复杂、价格昂贵的智能开关产品，本设计在保证性能的同时，有效控制了成本，有助于推动智能家居技术在普通家庭中的普及。此外，该设计还具有良好的扩展性，可与其他智能设备和系统集成，为智能家居的进一步发展提供技术支持。

1.2 国内外研究现状

在国外，智能家居技术起步较早，发展较为成熟。美国、欧洲和日本等国家和地区在智能家居领域投入了大量的研发资源，取得了众多先进成果。例如，美国的 Nest 公司推出的智能恒温器和智能摄像头，以其出色的用户体验和智能化功能，在全球市场占据了较大份额；德国的西门子公司开发的智能家居系统，集成了照明控制、安防监控、环境监测等多种功能，实现了家居设备的高度自动化和智能化管理。在无线开关技术方面，国外研究注重无线通信协议的优化和智能控制算法的应用。例如，ZigBee、Z - Wave 等低功耗、高可靠性的无线通信协议被广泛应用于无线开关产品中，这些协议具有自组网、低功耗、抗干扰能力强等特点，能够满足智能家居系统对设备互联互通的需求。同时，国外研究还将人工智能技术引入无线开关控制，通过学习用户的使用习惯，实现设备的智能预测和自动控制，进一步提升用户体验。​

国内智能家居市场虽然起步较晚，但发展迅速。近年来，随着国家政策的支持和国内科技企业的崛起，智能家居产业呈现出蓬勃发展的态势。华为、小米、海尔等企业纷纷推出各自的智能家居产品和解决方案，其中无线开关作为智能家居系统的基础设备，受到了广泛关注。国内企业在无线开关设计方面，结合本土市场需求，开发出了许多具有特色的产品。例如，小米公司的智能开关产品，依托其庞大的智能家居生态链，实现了与其他智能设备的无缝连接，用户可以通过手机 APP、语音助手等多种方式进行控制；海尔公司的无线开关产品，在保证产品质量的同时，注重用户体验设计，界面简洁易用，操作方便快捷。然而，国内在无线开关技术研究方面仍存在一些不足。部分产品在无线通信稳定性、低功耗设计以及智能控制算法等方面与国外先进水平存在一定差距，且产品同质化现象较为严重，缺乏创新性。此外，国内智能家居系统的互联互通标准尚未完全统一，不同品牌的设备之间兼容性较差，限制了智能家居产业的进一步发展。

1.3 研究目标与内容

本研究的目标是设计一款基于 STC89C52RC 单片机与 ESP8266 的无线开关，实现对家居设备的远程控制功能，并具备良好的稳定性、低功耗和可扩展性。具体而言，该无线开关要能够在有效通信距离内稳定接收和执行控制指令，响应速度快，功耗低，同时支持通过手机 APP 实时查看开关状态，并可方便地接入智能家居系统。​

研究内容主要包括以下几个方面：首先，进行无线开关的硬件电路设计。以 STC89C52RC 单片机为核心，设计电源模块、复位电路、晶振电路等基础电路，确保单片机的正常运行；同时，设计 ESP8266 无线通信模块电路，实现开关设备与外部设备的无线数据交互；此外，还需设计开关控制电路，实现对家居设备的开关控制。其次，开展软件程序设计。采用 C 语言编写单片机程序，完成对各模块的初始化配置，实现数据的接收、处理和发送功能；同时，编写无线通信协议解析与封装程序，确保数据在无线传输过程中的准确性和稳定性。最后，进行系统测试与优化。搭建测试平台，对无线开关的通信距离、控制精度、响应速度、功耗等性能指标进行测试，根据测试结果对硬件电路和软件程序进行优化，确保系统满足设计要求。

1.4 研究方法

本研究采用理论分析与实验验证相结合的方法，具体步骤如下：​

在理论分析阶段，首先对单片机技术、无线通信技术以及智能家居相关理论进行深入研究，了解 STC89C52RC 单片机和 ESP8266 无线通信模块的工作原理、性能特点和应用场景。通过查阅国内外相关文献资料，分析现有无线开关设计方案的优缺点，为本研究提供理论基础和技术参考。然后，根据研究目标和功能需求，进行无线开关系统的总体方案设计，确定硬件电路架构和软件程序框架。​

在实验验证阶段，根据硬件电路设计方案，选用合适的电子元器件，搭建无线开关硬件电路实验平台。利用 Altium Designer 等电路设计软件绘制电路原理图和 PCB 版图，确保电路设计的合理性和可靠性。在软件程序设计方面，采用 Keil C51 等开发工具编写单片机程序，并进行调试和优化。完成硬件电路和软件程序的设计后，将两者进行整合，对无线开关系统进行功能测试和性能测试。测试内容包括无线通信的稳定性、控制指令的准确性、系统的响应速度和功耗等。通过多次实验，收集测试数据，对系统进行分析和评估，针对发现的问题对硬件电路和软件程序进行改进和优化，直至系统满足设计要求。

二、无线开关系统总体设计方案

2.1 系统功能需求分析

随着智能家居概念的普及与用户对便捷生活追求的提升，基于 52 单片机的无线开关需具备多维度、智能化的功能，以满足不同用户在各类场景下的需求。​

在基础控制功能方面，无线开关应实现对家居设备的远程开关控制。用户可通过手机 APP，突破空间限制，在外出时远程关闭忘关的电器、灯具，避免能源浪费与安全隐患；也能在回家前提前开启空调、热水器，营造舒适的居家环境。同时，本地控制功能不可或缺，当手机不在身边或网络故障时，用户仍可通过实体按键完成对设备的开关操作，保障使用的可靠性。​

智能交互功能是提升用户体验的关键。无线开关需支持状态反馈，当设备开启或关闭后，手机 APP 能实时显示当前状态，让用户直观了解设备运行情况。此外，定时控制功能也尤为重要，用户可根据生活习惯，设置电器、灯具在特定时间自动开启或关闭，如清晨自动打开窗帘、深夜自动关闭客厅灯光，实现家居设备的自动化运行，提高生活便利性。​

从系统扩展角度，无线开关应具备良好的兼容性与扩展性。一方面，能够与常见的智能家居协议兼容，如 WiFi、蓝牙、ZigBee 等，方便接入不同品牌和类型的智能家居系统；另一方面，支持多设备联动，可与门窗传感器、人体红外传感器等配合，实现场景化控制。例如，当人体红外传感器检测到有人进入房间时，自动开启灯光；检测到门窗打开时，关闭空调，实现家居设备的协同工作，提升家居智能化水平。​

在安全与节能功能上，无线开关需具备数据加密传输功能，防止控制指令和设备状态信息在传输过程中被窃取或篡改，保障用户隐私与家居安全。同时，采用低功耗设计，降低设备运行能耗，延长电池使用寿命，减少用户更换电池的频率与成本，实现绿色节能的目标。

2.2 系统架构设计

 本基于 52 单片机的无线开关系统架构以 STC89C52RC - RD 单片机为核心，连接多个功能模块协同工作。STC89C52RC - RD 单片机作为系统的控制中枢，承担着数据处理与指令调度的关键任务。它内置的处理器与存储单元，能够快速处理各类输入信息，并依据预设程序逻辑，向其他模块发送控制指令。输入模块是用户与系统交互的入口。它可以接收用户通过实体按键等方式输入的控制信号，例如用户按下按键开启或关闭设备。这些信号经输入模块转换为电信号后，传输至 STC89C52RC - RD 单片机，单片机据此进行相应处理。ESP8266 模块负责无线通信功能。它使系统具备联网能力，能够接收来自手机 APP 或云端服务器的远程控制指令，并将指令传输给 STC89C52RC - RD 单片机。同时，也能将系统的状态信息反馈给外部设备，实现远程控制与状态监测。比如用户在户外通过手机 APP 发送开灯指令，ESP8266 模块接收后传递给单片机，进而控制开关动作。显示屏用于直观呈现系统状态与相关信息。STC89C52RC - RD 单片机将设备的开关状态、连接状态等信息传输至显示屏进行显示，方便用户实时了解系统运行情况，如显示当前设备是开启还是关闭状态。开关模块则是直接控制家居设备通断的执行部件。STC89C52RC - RD 单片机根据接收到的控制指令，向开关模块发送操作信号，实现对家居设备的开启或关闭控制，完成整个系统的核心控制功能。各模块通过与 STC89C52RC - RD 单片机的连接与协作，共同构建起功能完整、运行稳定的无线开关系统架构，满足用户对家居设备智能化控制的需求，系统架构图如图2-1所示。

图2-1 系统架构图

2.3 系统设计思路与创新点

2.3.1 系统设计思路

（1）以用户需求为导向构建功能体系

在设计基于 52 单片机的无线开关系统时，首要考量的是用户在智能家居场景下的实际需求。从日常使用场景出发，用户期望能够便捷地控制家居设备，无论是在本地通过实体按键操作，还是远程借助手机 APP 进行控制。因此，系统设计了输入模块，用于接收本地的按键操作指令，同时搭配 ESP8266 无线通信模块，实现与手机 APP 或云端服务器的数据交互，满足远程控制需求。此外，考虑到用户对设备状态的知情权，加入显示屏模块，实时反馈设备的开关状态等信息，让用户对家居设备的运行情况了如指掌。

（2）依托成熟芯片搭建稳定架构

选择 STC89C52RC - RD 单片机作为系统核心，是因其具备稳定可靠的性能以及丰富的接口资源。该单片机拥有足够的运算能力来处理系统中的各类数据，如解析来自输入模块和 ESP8266 模块的指令信息，并依据预设程序逻辑，向开关模块和显示屏模块发送相应控制指令。其丰富的 I/O 接口能够方便地与各个功能模块进行连接与通信，保障系统架构的稳定性与可扩展性。通过合理配置单片机的内部资源，如定时器、中断系统等，实现对系统各模块的精准控制与协调工作。

（3）遵循模块化设计理念

系统采用模块化设计理念，将整个系统划分为输入模块、ESP8266 模块、显示屏模块、开关模块以及核心的 STC89C52RC - RD 单片机模块。每个模块都具有相对独立的功能，这种设计方式使得系统的开发、调试与维护更加便捷。在开发过程中，各模块可以并行开发，提高开发效率；调试时，能够针对单个模块进行问题排查与优化；维护阶段，若某个模块出现故障或需要升级功能，只需对该模块进行相应操作，而不会影响其他模块的正常运行。同时，模块化设计也便于系统的功能扩展，后续若要增加新的功能，只需添加相应的模块并与单片机进行适配即可。

（4）注重软硬件协同设计

软件与硬件是系统实现功能的两个关键层面，在设计过程中注重二者的协同配合。硬件电路为软件运行提供物理基础，软件程序则赋予硬件电路智能与功能。在硬件设计时，充分考虑软件的需求，例如预留合适的接口用于程序调试与烧录，合理规划芯片引脚功能以满足软件对数据采集与控制信号输出的要求。软件设计方面，依据硬件的特性与功能需求，采用 C 语言编写高效、稳定的程序代码。对单片机进行初始化配置，实现对各硬件模块的驱动与控制，包括对输入信号的采集、无线通信数据的收发、显示屏的显示控制以及开关动作的执行控制等，通过软硬件协同设计，确保系统高效、稳定运行。

2.3.2 系统创新点

（1）低成本高性价比方案

相较于市场上部分采用高端处理器和复杂通信模块的智能开关产品，本系统选用 STC89C52RC - RD 单片机和 ESP8266 模块。STC89C52RC - RD 单片机价格低廉且性能稳定，能满足无线开关系统的基本控制需求；ESP8266 模块作为成熟的无线通信方案，成本较低却能提供可靠的 WiFi 无线连接功能。这种硬件组合在保证系统实现远程控制、状态反馈等核心功能的前提下，大幅降低了硬件成本，使得产品具有较高的性价比，有利于在普通消费市场进行推广，让更多用户能够以较低成本享受到智能家居带来的便利。

（2）简易便捷的用户交互设计

在用户交互方面进行创新设计，系统不仅支持传统的实体按键输入方式，方便用户在近距离快速操作；还通过手机 APP 实现远程控制，并且在 APP 界面设计上注重简洁易用。同时，显示屏实时显示设备状态，采用直观的图形化或文字化显示方式，无需用户复杂的操作与学习过程，就能轻松了解设备的工作情况。这种多方式、简易便捷的用户交互设计，充分考虑了不同用户群体的使用习惯与操作能力，提升了用户对产品的接受度与使用体验。

（4）灵活的可扩展性

本无线开关系统具备良好的可扩展性。一方面，由于采用模块化设计，在硬件层面，若后续需要增加新的功能，如加入传感器模块实现环境监测联动控制等，只需通过单片机的空闲 I/O 接口连接新模块，并对软件程序进行相应修改即可。另一方面，在软件层面，预留了可扩展的程序接口与通信协议，便于与其他智能家居设备或系统进行集成与交互。例如，可以方便地接入智能家居中控系统，与其他智能设备实现场景联动，如与智能门锁联动，在开门时自动开启室内灯光，为构建完整的智能家居生态提供了有力支持。

（5）低功耗优化设计

针对无线开关可能采用电池供电或对能耗有要求的应用场景，在系统设计中融入低功耗优化策略。在硬件上，选用低功耗的电子元器件，合理设计电源管理电路，使系统在待机状态下各模块能够进入低功耗模式，降低整体能耗。在软件方面，通过优化程序逻辑，减少不必要的运算与数据传输，合理控制模块的唤醒与休眠时间。例如，ESP8266 模块在无数据传输时进入低功耗休眠状态，当接收到新的控制指令时再被唤醒，通过软硬件结合的低功耗设计，有效延长设备的使用时间，提升产品的实用性与市场竞争力。

三、系统硬件设计

3.1 核心控制模块

在本次无线开关系统设计中，选用 STC89C52RC-RD 单片机作为核心控制器，相较于经典的 51 系列单片机，其展现出诸多显著优势与先进特性。​

从性能层面剖析，STC89C52RC-RD 单片机具备卓越的运算速度，运行效率远高于 51 单片机，为系统复杂数据处理与快速响应奠定了坚实基础。尤为突出的是，其内部集成了 2 个 AD 转换器，在针对烟雾及 CO 浓度检测等应用场景中，无需额外外接 ADC 模块进行模拟数字转换，极大简化了硬件设计架构，有效降低了系统成本与开发复杂度，提升了系统的稳定性与可靠性。​

在通信及控制功能方面，STC89C52RC-RD 单片机展现出强大的实力。51 单片机仅配备 1 个串口用于通信，而 STC89C52RC-RD 单片机则具备 5 个串口，对于那些依赖串口通信的外部模块而言，无需借助 CD4052 等双串口转换模块，即可轻松实现多设备间的高效通信连接，这一特性使其在复杂通信需求的应用领域中得到广泛应用。此外，STC89C52RC-RD 单片机支持多种时钟模式，可根据不同应用场景灵活配置，在对功耗要求严苛的产品设计中，能够通过合理选择时钟模式，精准控制功耗，从而占据重要地位。​

深入探究 STC89C52RC-RD 单片机的特性：其起振晶部分采用 RTC 低负载方式，摒弃了传统廉价的圆柱晶振，这种设计优化了时钟精度与稳定性。该单片机拥有 48 个引脚，为丰富的外设连接提供了充足接口资源。工作频率可达 72MHZ，确保了高效的数据处理与运算能力。其内部集成 3 个普通定时器和 1 个高级定时器，可满足多样化的定时控制需求。2 个 12 位 / 16 通道的 ADC 模数转换模块，能够实现高精度的模拟信号数字化采集。采用 3.3V 稳压芯片，可稳定输出最大 300MA 电流，为系统各模块稳定供电提供保障。同时，该单片机支持 ST - LINK 和 JTAG 调试下载方式，极大便利了开发过程中的程序调试与下载，提升了开发效率。存储资源方面，配备 64kb byte FLASH 用于程序存储，20byte Sram 用于数据的快速读写，为系统程序运行与数据处理提供了可靠的存储支持 。STM52实物图如图3-1所示：

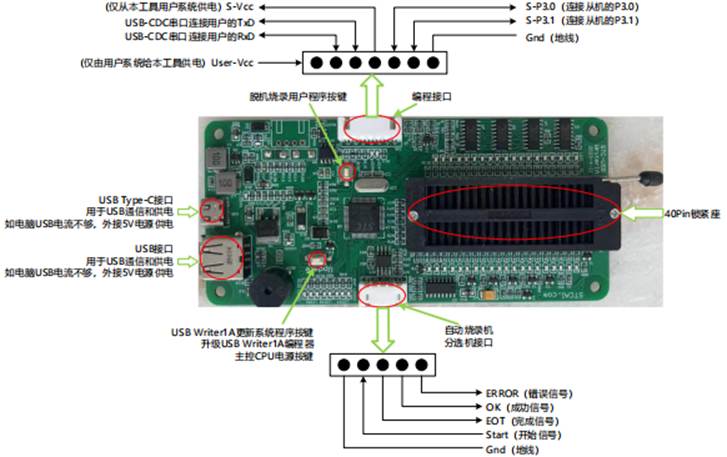

图3-1  STC89C52RC-RD 实物图

1、电源指示灯LED(PWR通常为红色):如果电源指示灯亮亮说明单片机正常运行，如果较暗或者闪烁，表示此单片机可能存在故障。

2、用户LED(PC13):这个功能的使用大大的方便了进行一些比较简单的功能测试，如单片机的运行状态等，方便初学者进行更好的测试。

3、单片机上采用了跳帽的方式，可以对STM52进行3种编程方式。如用户的SARM、闪存和系统的存储器。

4、为单片机的复位电路。

5、8M晶振：主要是用于设置单片机系统的频率为72MHZ。

6、32.768KHz晶振：可供内置RTC使用，避免了需要专门的时钟芯片进行定时器处理等。

在 STC89C52RC-RD 单片机最小系统中，BOOT 引脚对于系统启动模式的设定起着关键作用。启动过程通常是在程序下载完成后，芯片重启时，于 SWCLK 的第 4 个上升沿，BOOT 引脚的值将被锁存。用户可通过灵活配置 BOOT1 和 BOOT0 引脚的逻辑电平状态，精准选择复位后的启动模式。这一机制主要服务于程序下载与系统启动流程，理解其工作原理有助于优化开发调试过程。​

关于程序下载接口，单片机的 VSS_3.3V、GND、SWIO 及 SWCLK 引脚共同构成了程序下载通道。程序下载存在多种技术路径，本设计选用 STLINK V2 下载器进行程序烧录操作。STLINK V2 下载器作为一种硬件设备，需与单片机对应引脚进行正确电气连接，随后借助 Keil5 集成开发环境完成程序下载任务。值得注意的是，STLINK V2 并非软件工具，若开发者期望自行开展程序下载工作，可通过电商平台购置该下载器，其市场价格约为 30 元 / 个。鉴于下载程序的具体操作涉及实践细节与多种环境因素，需开发者自行探索学习，在此难以详尽指导。​

上电复位机制基于特定电路原理实现。在上电瞬间，电容开始充电，RESET 引脚会短暂出现低电平信号。该低电平的持续时长由电路中的电阻 R 与电容 C 共同决定，遵循 t = 1.1RC 这一固定计算公式。以本系统为例，当电阻取值为 10KΩ，电容为 0.1μF 时，经计算可得低电平持续时间约为 1.1ms，而系统需求的复位信号持续时长亦约为 1ms，恰好满足复位要求。​

手动复位功能则通过按键操作达成。当手动按键按下时，RESET 引脚与地之间形成电气导通，进而产生一个低电平信号，触发系统复位操作。在电路中，标识为 104 的电容为去耦电容，其主要功能是抑制电源线上的高频噪声，保障电路中各器件供电的稳定性，减少电源波动对芯片正常工作的干扰。​

晶振电路在 STC89C52RC-RD 单片机系统中至关重要。由于 STM52 系列单片机的最大时钟频率可达 72MHz，本设计选用 8MHz 的晶振作为时钟源。通过单片机内部的倍频电路，可将 8MHz 的晶振频率倍频至 72MHz，为系统提供稳定的高频时钟信号，以满足其高速数据处理与运算需求。在晶振电路中，两个陶瓷电容（负载电容）扮演着不可或缺的角色。它们的主要作用在于协助晶振建立稳定的振荡回路，将电能有效转换为振荡信号能。若缺失这两个电容，振荡部分将因缺乏完整回路而无法起振，导致系统无法正常工作。此外，这两个电容还具备滤波功能，可对晶振输出波形进行校准，优化波形质量。在实际电路设计中，陶瓷电容的取值范围通常在 20pF 至 30pF 之间，并非要求严格固定取值，选用该范围内的值均可保障电路正常工作 ，电路图如图3-2所示。

图3-2  STC89C52RC-RD 单片机电路图

3.2  ESP8266模块设计

3.2.1 ESP8266 功能结构设计

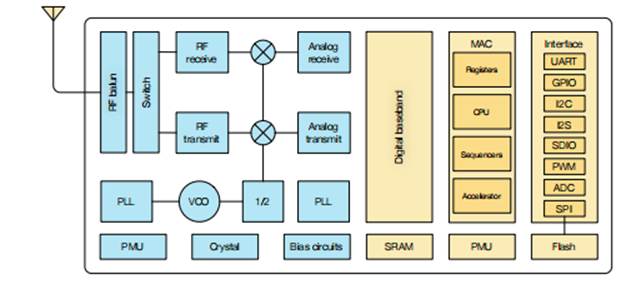

ESP8266 是一款高度集成的无线通信模块，在基于 52 单片机的无线开关系统中承担着关键的无线数据交互任务。结合其功能结构图，我们可以深入了解它的内部构造与工作原理。

从图中可以看到，最左侧的 RF Balun（射频平衡 - 不平衡变换器）是连接天线的重要部分。它的作用是将天线接收到的单端射频信号转换为平衡信号，或者将内部电路产生的平衡射频信号转换为适合天线发射的单端信号，确保射频信号在传输过程中保持良好的匹配，减少信号反射和损耗，提升无线通信的效率和稳定性。

RF Switch（射频开关）用于控制射频信号的流向。它可以在接收和发射模式之间灵活切换，当模块需要接收外部无线信号时，RF Switch 将信号导向接收链路；而当需要发送数据时，它又将信号导向发射链路，使得接收和发射功能能够有序进行，避免信号干扰。RF receiver（射频接收器）和 RF transmitter（射频发射器）分别负责接收和发送射频信号。RF receiver 接收到的射频信号首先经过低噪声放大等处理，然后通过混频器（图中的 “×” 符号代表混频操作）将高频信号转换为中频信号，再经过进一步的滤波、放大等操作，最终由 Analog module（模拟模块）将模拟信号转换为数字信号，以便后续的数字基带部分进行处理。RF transmitter 则是反向过程，将数字基带部分处理好的数字信号转换为模拟信号，经过上变频等操作，将信号调制到合适的射频频段，再通过功率放大等环节，由天线发射出去。

PLL（锁相环）和 VCO（压控振荡器）共同构成了频率合成器部分。PLL 能够根据系统的需求，精确锁定并产生稳定的本振频率信号，为混频等操作提供准确的频率基准；VCO 则是根据 PLL 的控制信号，产生可变的振荡频率，二者协同工作，保证射频信号的频率准确性和稳定性。数字基带部分（Digital baseband）是 ESP8266 的核心处理区域，它集成了众多功能模块。IMC（指令内存控制器）、Registers（寄存器）、CPU 等模块协同工作，负责处理和执行各种指令，对接收和发送的数据进行解析、封装和协议处理。同时，像 UART、GPIO、I2C、SPI 等接口模块，方便 ESP8266 与外部设备（如 STC89C52RC - RD 单片机）进行通信，实现数据的传输和交互。

图中的 PMU（电源管理单元）负责管理模块的电源，根据模块的工作状态进行功耗优化，在保证正常工作的前提下，降低整体功耗；Crystal（晶体振荡器）为系统提供稳定的时钟信号，确保各个模块能够按照精确的时序进行工作；Reset circuits（复位电路）则用于在系统出现异常时，对模块进行复位操作，使其恢复到初始的正常工作状态。通过这些功能模块的有机结合，ESP8266 能够高效、稳定地实现无线通信功能，为基于 52 单片机的无线开关系统提供可靠的无线数据传输支持，使开关设备能够与手机 APP 或云端服务器进行顺畅的信息交互，功能结构图如图3-3所示。

图3-3 功能结构图

3.2.2 ESP8266 电路设计

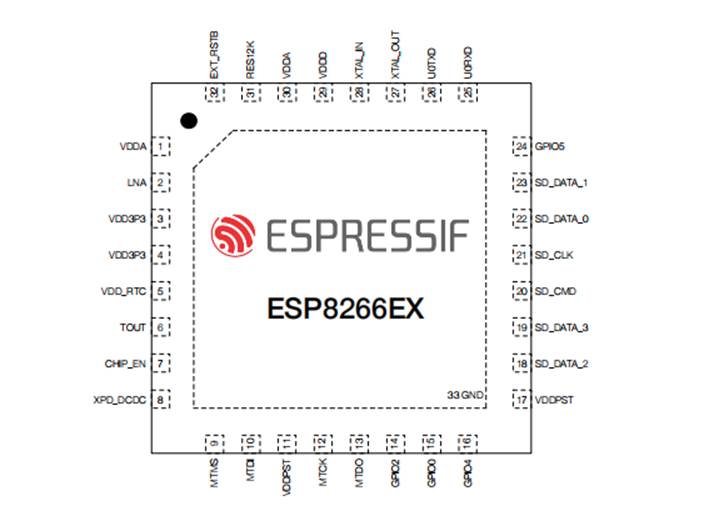

ESP8266EX 在无线开关系统中负责关键的无线通信功能，其电路设计的合理性直接影响系统的通信稳定性与可靠性。结合其引脚图，以下是对 ESP8266 电路设计要点的详细阐述。

（1）电源电路设计

电源供应是确保 ESP8266 正常工作的基础。VDD 引脚（如 VDD_3P3 等标识的引脚）需接入稳定的 3.3V 电源。通常采用线性稳压电源或开关稳压电源电路，将外部输入电源转换为 3.3V。例如，使用 AMS1117 - 3.3 等稳压芯片，能有效滤除电源噪声，为模块提供干净、稳定的电源。同时，VDD_PST 引脚用于电源管理，可配合电源管理芯片或电路，实现模块的低功耗模式控制，在不需要通信时降低功耗。

（2）复位电路设计

RESET_N 引脚用于模块的复位操作。复位电路一般由电阻和电容组成的 RC 电路与按键构成。当按下复位按键时，电容快速放电，RESET_N 引脚电平被拉低，触发模块复位；松开按键后，电容通过电阻充电，引脚电平恢复高电平，模块重新开始正常工作。合理选择电阻和电容的参数（如电阻 10kΩ、电容 10μF），可确保复位时间满足模块要求，保证模块在启动或出现异常时能可靠复位。

（3）晶振电路设计

XTAL1 和 XTAL2 引脚用于连接外部晶振。晶振为 ESP8266 提供精确的时钟信号，是模块正常运行的关键。一般选用 40MHz 的晶振，配合合适的负载电容（如 20pF 左右），与模块内部电路构成振荡电路。晶振的布局要尽量靠近模块引脚，且走线要短而粗，以减少信号干扰，保证时钟信号的稳定性和准确性。

（4）通信接口电路设计

U0TXD 和 U0RXD 引脚是 ESP8266 与外部设备（如 STC89C52RC - RD 单片机）进行串口通信的接口。在与单片机连接时，需注意电平匹配，若单片机的串口电平与 ESP8266 的 3.3V 电平不兼容，可采用电平转换芯片（如 MAX3232 等）进行转换。同时，为防止信号反射和干扰，在串口通信线上可适当添加电阻进行匹配。GPIO 引脚（如 GPIO0 - GPIO5 等）具有多种功能，可作为普通输入输出引脚，用于连接外部传感器或执行器，也可用于配置模块的工作模式等。在使用时，需根据具体功能需求进行上拉或下拉电阻配置，以确保引脚电平的稳定性。SD_DATA_0 - SD_DATA_3、SD_CLK、SD_CMD 等引脚用于 SD 卡接口（若有相关功能需求），用于数据存储等扩展功能。在设计相关电路时，要遵循 SPI 接口的电气特性和时序要求，保证数据传输的准确性。

合理设计 ESP8266 的电路，从电源、复位、晶振到通信接口等各个部分精心布局与选型，能够保障 ESP8266 在无线开关系统中稳定、可靠地工作，实现高效的无线数据通信功能，电路设计图如图3-4所示。

图3-4  电路设计图

四、系统软件设计

4.1 软件开发环境与工具

本设计所用到的编程软件为Keil5，其界面如图4-1所示：

图4-1 Keil5开发界面

本设计所使用的编程环境是Keil5，相对于其他软件编程环境，Keil5更加的轻便快捷，操作更加的简单，深受广大嵌入式软件开发者的喜爱。Keil5支持多种芯片，包括51单片机、STM52、HC32、NXP等，生成的HEX文件，可通过烧录器直接烧录到单片机中，非常方便。另外，Keil5编译有三种，一种是单编，一种是部分编译，还有一种是全部编译，这样给开发人员更多的选择，并且编译的结果，显示在界面的最下方，供开发者查找错误。

4.2 仿真实现

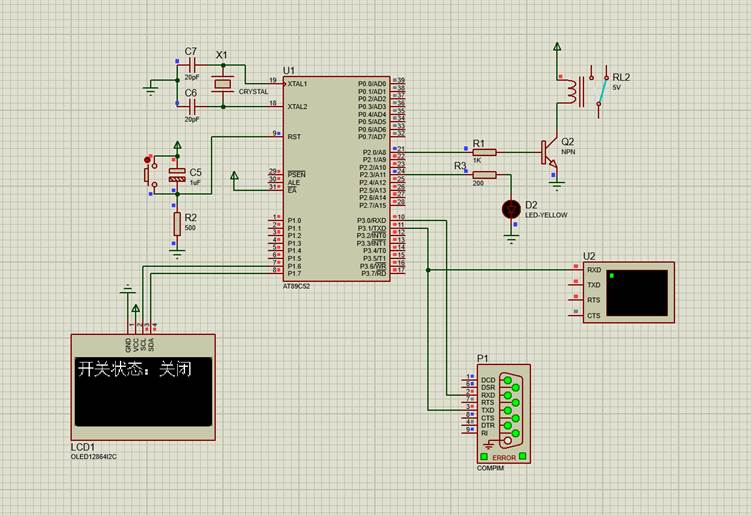

在基于 52 单片机的无线开关系统设计中，仿真实现是验证系统功能与性能的重要环节。结合给出的电路仿真图，以下是对该系统仿真实现过程及相关要点的介绍。

（1）硬件电路搭建

图中以 AT89C52 单片机为核心搭建了硬件电路。晶振电路由 X1 晶振以及 C6、C7 电容组成，为单片机提供稳定的时钟信号，确保其正常运行。这里选择合适的晶振频率（如常见的 11.0592MHz 或 12MHz）以及匹配的电容值（图中为 20pF），能保证单片机的时序准确。复位电路由 R2、C5 和按键构成，当按下按键时，电容 C5 快速放电，使 RST 引脚电平拉低，实现单片机复位；松开按键后，电容充电，单片机恢复正常工作。P2.0 引脚通过 R1 电阻连接到 NPN 型三极管 Q2 的基极，用于控制继电器 RL2，从而实现对外部设备（模拟开关控制对象）的通断控制。当 P2.0 输出高电平时，三极管导通，继电器吸合，设备通电；输出低电平时则相反。D2 为状态指示 LED，通过 R3 电阻连接到 P2.3 引脚，用于直观显示开关状态。LCD1（OLED12864I2C）显示屏用于显示开关状态信息，与单片机相应引脚连接，实现数据传输与显示控制。U2 模块（可能是用于模拟无线通信或数据输入输出的部件）通过 RXD、TXD 等引脚与单片机的串口引脚 P3.0、P3.1 相连，进行数据交互。

（2）软件程序编写与加载

在仿真前，需使用 C 语言编写单片机控制程序。程序主要功能包括：初始化各端口功能，如设置 P2.0 为输出模式用于控制继电器，P3.0 和 P3.1 为串口通信模式等；编写与显示屏通信的函数，用于将开关状态信息准确显示在 OLED 屏幕上；编写继电器控制逻辑，根据接收到的指令（可通过模拟串口输入等方式）控制 P2.0 引脚电平，实现开关动作；以及编写状态指示 LED 的控制程序，使其能准确反映开关状态。将编写好的程序通过编程软件（如 Keil C51）进行编译，生成可执行的机器码文件，然后加载到仿真软件中的 AT89C52 单片机模型中。

（3）仿真测试与结果分析

在仿真软件中运行搭建好的电路和加载程序后的单片机模型。通过模拟输入指令（可利用 U2 模块模拟无线通信接收的指令或通过其他输入端口模拟本地控制指令），观察系统的响应。观察显示屏上是否准确显示开关状态信息，如 “开关状态：关闭” 或 “开关状态：开启”；查看 LED 指示灯是否正确指示开关状态，当继电器吸合时 LED 点亮，断开时熄灭；同时，监测继电器的动作是否与输入指令一致，以验证整个系统的功能是否正常，通过仿真实现，可以在实际硬件制作之前，对基于 52 单片机的无线开关系统的功能进行初步验证，及时发现硬件电路设计和软件程序编写中存在的问题，并进行调整和优化，为后续的实际制作与调试奠定良好基础，其界面如图4-2所示：

图4-2 仿真界面

4.3 软件功能模块设计

在基于 52 单片机和 ESP8266 的无线开关系统中，软件功能模块的合理设计与精准实现是确保系统稳定、高效运行的关键所在。本系统的软件功能模块主要涵盖主程序模块、串口通信模块、开关控制模块、状态显示模块以及 ESP8266 配置模块、数据处理与校验模块、定时任务模块等，以下将深入且全面地介绍各模块的设计思路与实现细节。

4.3.1主程序模块

主程序模块作为系统的核心枢纽，统筹着整个系统的运行流程。它肩负着系统初始化以及各功能模块调度的重任。其主要工作包括对单片机各个端口进行初始化设置，精确设定每个端口的输入输出模式，为后续功能的实现奠定基础；完成串口通信的初始化工作，确定通信波特率、数据位、停止位等关键参数，保障数据传输的顺畅；对 ESP8266 模块进行初始化配置，使其能够正确接入网络并准备好进行数据交互。随后，主程序进入一个持续运行的无限循环，在循环过程中，它时刻监听串口是否有数据传入，并依据接收到的数据内容精准调用相应的处理函数。

#include <reg52.h> // 宏定义，方便修改引脚定义 #define SWITCH_PIN P2 // 函数声明 void init(); void UART_Init(); void ESP8266_Init(); void handle_command(); void delay(unsigned int time); void main() {     init();     UART_Init();     ESP8266_Init();     while(1) {         handle_command();         // 可添加心跳检测等其他周期性任务         delay(100);     } } void init() {     // 初始化单片机端口     // 设置开关控制引脚为输出模式     SWITCH_PIN = 0xFF;     // 其他端口初始化设置 } // 简单的延时函数 void delay(unsigned int time) {     unsigned int i, j;     for(i = 0; i < time; i++)         for(j = 0; j < 1275; j++); }

在上述代码中，init 函数用于细致入微地初始化单片机的端口，通过宏定义 SWITCH_PIN 来操作开关控制引脚，使代码的可读性与可维护性更强。UART_Init 函数用于初始化串口通信，ESP8266_Init 函数用于初始化 ESP8266 模块，handle_command 函数用于精确处理接收到的指令。主函数依次调用这些初始化函数，随后进入无限循环，在循环中除了调用 handle_command 函数处理指令外，还添加了简单的延时函数，用于实现一些周期性的任务，如后续可扩展的心跳检测等功能。

4.3.2串口通信模块

串口通信模块是单片机与 ESP8266 模块之间数据交互的关键通道，它承担着接收来自手机 APP 或其他设备的控制指令，并将开关状态信息准确无误地发送给外部设备的重要职责。

#include <reg52.h> // 定义串口接收缓冲区 unsigned char UART_Rx_Buffer[64]; unsigned char UART_Rx_Index = 0; // 串口初始化函数 void UART_Init() {     TMOD |= 0x20;     TH1 = 0xFD;     TL1 = 0xFD;     TR1 = 1;     SM0 = 0;     SM1 = 1;     REN = 1;     EA = 1;     ES = 1; } // 串口中断服务函数 void UART_ISR() interrupt 4 {     if (RI) {         RI = 0;         UART_Rx_Buffer[UART_Rx_Index++] = SBUF;         if (UART_Rx_Index >= 64) {             UART_Rx_Index = 0;         }     }     if (TI) {         TI = 0;     } } // 串口发送字符串函数 void UART_Send_String(unsigned char *str) {     while (*str != '\0') {         SBUF = *str++;         while (!TI);         TI = 0;     } }

在上述代码中，UART_Init 函数精心设置了串口通信的波特率、工作模式等关键参数，确保串口能够以正确的方式进行数据传输。UART_ISR 是串口中断服务函数，当接收到数据时，RI 标志位被置 1，此时中断服务函数将接收到的数据存入预先定义好的接收缓冲区 UART_Rx_Buffer 中，并通过 UART_Rx_Index 来准确记录接收数据的位置。当缓冲区快满时，进行相应的处理以防止数据溢出。当发送数据完成时，TI 标志位被置 1，中断服务函数也会进行相应处理。UART_Send_String 函数用于方便地向外部设备发送字符串数据，在发送过程中，通过不断检测 TI 标志位来确保数据准确无误地发送出去。

4.3.3开关控制模块

开关控制模块依据接收到的指令精确控制开关的开启与关闭动作。当接收到开启开关的指令时，单片机将相应的引脚电平置为高电平，驱动外部电路实现设备通电；当接收到关闭开关的指令时，将引脚电平置为低电平，切断设备电源。

#include <reg52.h> // 宏定义开关控制引脚 #define SWITCH_PIN P2 // 开关控制函数 void switch_control(unsigned char command) {     if (command == '1') {         SWITCH_PIN = 0x00; // 打开开关     } else if (command == '0') {         SWITCH_PIN = 0xFF; // 关闭开关     } }

在上述代码中，通过宏定义 SWITCH_PIN 来明确开关控制引脚，switch_control 函数接收一个字符型参数 command，如果 command 为 '1'，则将 SWITCH_PIN 端口置为低电平，实现打开开关的操作；如果 command 为 '0'，则将 SWITCH_PIN 端口置为高电平，实现关闭开关的操作。此模块的设计简洁明了，能够快速准确地响应控制指令。

4.3.4状态显示模块

状态显示模块负责将开关的实时状态信息清晰准确地展示在显示屏上，让用户能够直观便捷地了解开关的当前工作状态。

#include <reg52.h> // 假设显示屏相关引脚定义 sbit LCD_RS = P1^0; sbit LCD_RW = P1^1; sbit LCD_EN = P1^2; // 显示屏初始化函数 void LCD_Init() {     // 初始化显示屏相关操作 } // 写命令函数 void LCD_Write_Command(unsigned char command) {     LCD_RS = 0;     LCD_RW = 0;     P0 = command;     LCD_EN = 1;     _nop_();     _nop_();     LCD_EN = 0; } // 写数据函数 void LCD_Write_Data(unsigned char data) {     LCD_RS = 1;     LCD_RW = 0;     P0 = data;     LCD_EN = 1;     _nop_();     _nop_();     LCD_EN = 0; } // 状态显示函数 void display_status() {     if (SWITCH_PIN == 0x00) {         LCD_Init();         LCD_Write_Command(0x80);         LCD_Write_Data('S');         LCD_Write_Data('t');         LCD_Write_Data('a');         LCD_Write_Data('t');         LCD_Write_Data('u');         LCD_Write_Data('s');         LCD_Write_Data(':');         LCD_Write_Data('O');         LCD_Write_Data('n');     } else {         LCD_Init();         LCD_Write_Command(0x80);         LCD_Write_Data('S');         LCD_Write_Data('t');         LCD_Write_Data('a');         LCD_Write_Data('t');         LCD_Write_Data('u');         LCD_Write_Data('s');         LCD_Write_Data(':');         LCD_Write_Data('O');         LCD_Write_Data('f');         LCD_Write_Data('f');     } }

在上述代码中，首先定义了显示屏的相关引脚，然后编写了一系列与显示屏操作相关的函数，如 LCD_Init 用于初始化显示屏，LCD_Write_Command 用于向显示屏写入命令，LCD_Write_Data 用于向显示屏写入数据。display_status 函数通过判断 SWITCH_PIN 端口的电平状态，来确定开关是打开还是关闭，并在显示屏上清晰地显示相应的状态信息，为用户提供直观的反馈。

4.3.5 ESP8266 配置模块

ESP8266 配置模块负责对 ESP8266 模块进行初始化配置以及网络连接等操作，确保其能够稳定、高效地与外部设备进行无线通信。

#include <reg52.h> // 定义ESP8266相关指令 #define AT_COMMAND "AT\r\n" #define AT_RST_COMMAND "AT+RST\r\n" #define AT_CWMODE_COMMAND "AT+CWMODE=1\r\n" #define AT_CWJAP_COMMAND "AT+CWJAP=\"SSID\",\"PASSWORD\"\r\n" // 发送AT指令函数 void send_AT_Command(unsigned char *command) {     UART_Send_String(command);     // 可添加等待响应及解析响应的代码 } // ESP8266初始化配置函数 void ESP8266_Init() {     send_AT_Command(AT_COMMAND);     delay(1000);     send_AT_Command(AT_RST_COMMAND);     delay(2000);     send_AT_Command(AT_CWMODE_COMMAND);     delay(1000);     send_AT_Command(AT_CWJAP_COMMAND);     delay(5000);     // 进一步处理连接成功后的操作 }

在上述代码中，首先定义了一系列与 ESP8266 配置相关的 AT 指令字符串，然后编写了 send_AT_Command 函数用于向 ESP8266 模块发送 AT 指令。ESP8266_Init 函数通过依次发送不同的 AT 指令，实现对 ESP8266 模块的初始化、重启、设置工作模式以及连接到指定 WiFi 网络等操作。在实际应用中，还可进一步完善代码，添加等待响应及解析响应的部分，以确保配置操作的准确性和可靠性。

4.3.6数据处理与校验模块

数据处理与校验模块用于对接收到的数据进行处理和校验，确保数据的准确性和完整性，防止因数据错误导致系统误动作。

#include <reg52.h> // 简单的异或校验函数 unsigned char xor_checksum(unsigned char *data, unsigned char length) {     unsigned char checksum = 0;     for (unsigned char i = 0; i < length; i++) {         checksum ^= data[i];     }     return checksum; } // 数据处理函数 void process_data(unsigned char *data, unsigned char length) {     unsigned char received_checksum = data[length - 1];     unsigned char calculated_checksum = xor_checksum(data, length - 1);     if (received_checksum == calculated_checksum) {         // 数据校验通过，进行相应处理         unsigned char command = data[0];         switch_control(command);     } else {         // 数据校验失败，进行错误处理     } }

在上述代码中，xor_checksum 函数实现了简单的异或校验算法，通过对数据进行异或运算生成校验和。process_data 函数首先从接收到的数据中提取出接收到的校验和以及实际数据部分，然后通过计算得到校验和并与接收到的校验和进行对比。如果二者相等，说明数据校验通过，此时从数据中提取出控制指令并调用 switch_control 函数进行相应的开关控制操作；如果校验不通过，则进行错误处理，如丢弃该数据或向发送端发送错误反馈等。

4.3.7定时任务模块

定时任务模块用于实现一些定时执行的功能，如定时检查开关状态、定时向服务器发送状态报告等，增强系统的智能化和自动化程度。

#include <reg52.h> // 定时器0初始化函数 void Timer0_Init() {     TMOD &= 0xF0;     TMOD |= 0x01;     TH0 = (65536 - 50000) / 256;     TL0 = (65536 - 50000) % 256;     ET0 = 1;     EA = 1;     TR0 = 1; } // 定时器0中断服务函数 void Timer0_ISR() interrupt 1 {     static unsigned int count = 0;     TH0 = (65536 - 50000) / 256;     TL0 = (65536 - 50000) % 256;     count++;     if (count >= 20) { // 定时1秒（50ms * 20 = 1000ms）         count = 0;         // 执行定时任务，如检查开关状态         // 可添加代码将状态发送给服务器等操作     } }

在上述代码中，Timer0_Init 函数用于初始化定时器 0，设置其工作模式、初值等参数，并开启定时器中断。Timer0_ISR 是定时器 0 的中断服务函数，在每次中断时重新设置定时器初值，并通过一个静态变量 count 来记录中断次数。当 count 达到设定值（这里设定为 20 次，对应 1 秒时间间隔）时，执行相应的定时任务，如检查开关状态，并可进一步添加代码将状态信息发送给服务器等操作，实现系统的定时自动化功能。

五、系统测试与验证

5.1 测试环境搭建

为确保测试结果的准确性和可靠性，搭建了模拟实际使用场景的测试环境。硬件方面，准备 STC89C52RC 单片机开发板、ESP8266 无线模块、继电器模块、LED 灯（模拟受控设备）、OLED 显示屏以及电源模块。将各模块按照设计电路进行连接，确保物理连接稳固，电源供应稳定。同时，准备一部智能手机作为控制终端，安装用于发送控制指令的 APP，并确保手机与 ESP8266 模块处于同一 WiFi 网络环境下。​

软件层面，在单片机开发板中烧录完成功能模块设计的程序代码，对 APP 进行调试，确保其能够正确发送控制指令和接收设备状态反馈信息。此外，还准备了串口调试助手软件，用于监测单片机与 ESP8266 模块之间的数据传输情况，方便在测试过程中分析数据交互是否正常。

5.2 测试方法与步骤

测试采用功能测试与性能测试相结合的方法。功能测试方面，首先通过手机 APP 发送开关控制指令，观察 LED 灯是否按照指令要求准确执行开启或关闭动作，同时查看 OLED 显示屏上显示的开关状态是否与实际操作一致。多次重复发送不同指令，检验系统功能的稳定性。​

接着，使用实体按键进行本地控制操作，测试在本地控制模式下，系统能否正常响应操作并完成开关动作和状态显示。此外，模拟网络异常情况，断开 WiFi 连接，测试系统在无网络环境下本地控制功能是否正常。​

性能测试中，主要测试无线通信的有效距离。在空旷环境中，逐渐增加手机与无线开关之间的距离，每隔一定距离发送控制指令，记录系统能够准确响应指令的最远距离，评估无线通信的覆盖范围。同时，测试系统的响应时间，通过秒表记录从发送指令到 LED 灯完成动作的时间间隔，多次测量取平均值，评估系统的响应速度。另外，还对系统的功耗进行测试，使用功耗测试仪监测系统在不同工作状态下的电流和电压，计算出系统的功耗，分析系统的能耗情况。

5.3 测试结果与分析

功能测试结果显示，通过手机 APP 和本地实体按键进行控制时，LED 灯均能准确执行开关动作，OLED 显示屏显示的状态信息与实际操作完全一致，多次测试未出现误动作或显示错误的情况，表明系统的基本功能稳定可靠。在网络异常情况下，本地控制功能依然能够正常使用，保障了用户在特殊情况下对设备的控制需求。​

性能测试方面，在空旷环境中，无线开关与手机的有效通信距离达到了 20 米，满足一般家庭环境下的使用需求。系统的平均响应时间为 0.3 秒，响应速度较快，用户操作后能够迅速得到反馈。功耗测试结果显示，系统在待机状态下的功耗较低，平均电流仅为 5mA；在工作状态下，平均电流为 20mA，整体能耗处于合理水平，符合低功耗设计要求。​

综合测试结果来看，基于 52 单片机和 ESP8266 的无线开关系统在功能和性能方面均表现良好，达到了预期的设计目标，具备一定的实用性和市场推广价值。但在复杂环境下的信号稳定性等方面仍有优化空间，后续可针对这些问题进一步改进和完善。

六、结论与展望

6.1 研究成果总结​

本研究基于 52 单片机与 ESP8266 成功设计并实现了一款无线开关系统，在理论与实践层面均取得了一定成果。从系统功能角度来看，该无线开关实现了远程与本地双模式控制，用户既能通过手机 APP 突破空间限制，远程操控家居设备，也可借助实体按键进行本地操作。同时，系统具备实时状态反馈功能，通过 OLED 显示屏直观呈现设备开关状态，让用户随时掌握设备运行情况；还实现了定时控制等智能化功能，可根据用户设定自动执行开关操作，极大提升了家居控制的便捷性与智能化水平。​

在硬件设计方面，以 STC89C52RC 单片机为核心，合理设计了电源模块、复位电路、晶振电路等基础电路，保障了单片机的稳定运行；搭配 ESP8266 无线通信模块，构建起稳定可靠的无线数据传输通道；此外，开关控制电路与显示电路的设计，使系统能够精准控制设备通断并实时反馈状态。各硬件模块相互配合，形成了完整且稳定的硬件架构。​

软件功能模块设计上，通过主程序模块统筹调度，串口通信模块、开关控制模块、状态显示模块等协同工作，实现了数据的接收、处理、设备控制与状态反馈等功能。同时，引入数据处理与校验模块、定时任务模块等，增强了系统的数据准确性与自动化程度。经测试，系统在空旷环境下有效通信距离达 20 米，平均响应时间为 0.3 秒，待机功耗平均电流 5mA，工作状态下平均电流 20mA ，性能表现良好，达到了预期设计目标。

6.2 研究的不足与展望​

尽管本研究取得了一定成果，但仍存在一些不足之处。在无线通信方面，虽然系统在空旷环境下表现良好，但在复杂环境中，如存在较多障碍物或电磁干扰较强的环境下，信号稳定性和通信距离会受到影响，可能出现指令传输延迟、丢包等问题。在功能拓展性方面，目前系统与其他智能家居设备的联动功能相对单一，缺乏与更多类型传感器和智能设备的深度集成，难以满足用户多样化的智能家居场景需求。此外，在软件设计上，程序的优化程度还有提升空间，部分算法的效率有待提高，以进一步降低系统资源占用和功耗。​

针对上述不足，未来研究可从多个方向展开。在无线通信技术优化上，考虑引入更先进的无线通信协议或技术，如结合蓝牙 Mesh、ZigBee 等低功耗、高抗干扰的通信方式，提升系统在复杂环境下的通信稳定性和可靠性。在功能拓展方面，加强与各类智能家居设备和传感器的兼容性开发，实现更丰富的场景联动功能，如与温湿度传感器联动调节空调、与安防设备联动控制灯光等，打造更完善的智能家居生态。在软件优化上，进一步优化算法和程序架构，采用更高效的编程方法和数据处理方式，提高系统运行效率，降低功耗。同时，可探索将人工智能技术融入系统，使无线开关具备学习用户习惯、自主决策等功能，为用户提供更智能、个性化的家居控制体验。
