STM32 总线架构与 GPIO 标准库源码 深度逐行拆解

一、MCU 系统结构：总线架构与统一编址

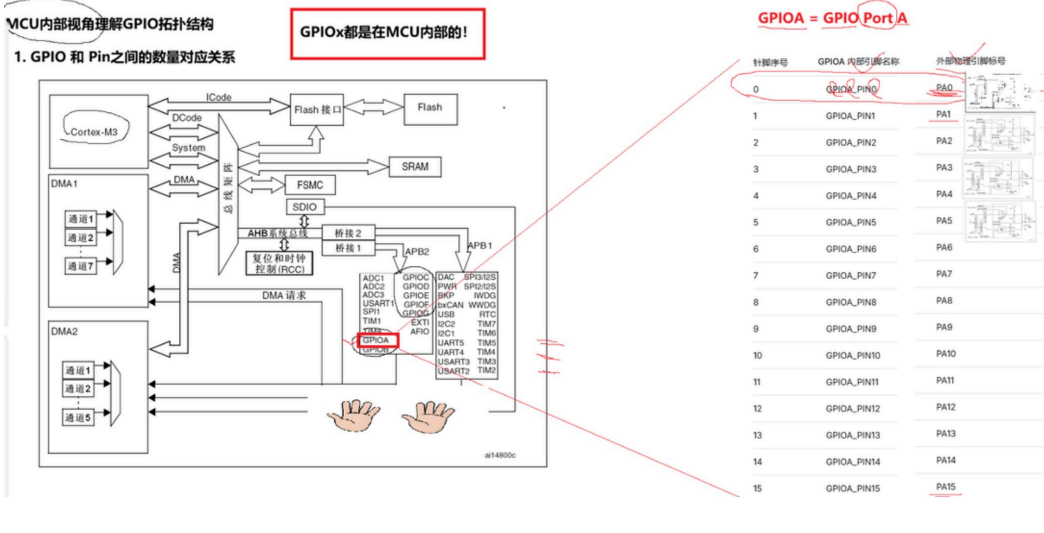

1.1 完整总线层级与总线矩阵

        STM32F1 的总线不是简单的上下级关系，核心是多层AHB总线矩阵，支持多个主机同时访问不同从机，避免总线冲突。

          ┌───────────── Cortex-M3 内核 ─────────────┐
          │  DCode总线      系统总线      ICode总线    │
          └─────┬──────────────┬───────────────┬──────┘
                │              │               │
          ┌─────▼──────────────▼───────────────▼──────┐
          │             AHB 总线矩阵                  │  仲裁多个主机访问
          └───┬──────────┬───────────┬───────────┬───┘
              │          │           │           │
         Flash       SRAM     DMA1/2     AHB-APB 桥
                                            │
                              ┌─────────────┴─────────────┐
                              │                           │
                          APB2 桥                     APB1 桥
                        最高72MHz                   最高36MHz
                              │                           │
                    ┌─────────┴──────┐          ┌────────┴─────────┐
                    │ 高速外设        │          │ 低速外设          │
                    │ GPIOA~GPIOG    │          │ USART2/3         │
                    │ USART1         │          │ SPI2             │
                    │ SPI1           │          │ I2C1/2           │
                    │ ADC1/2         │          │ TIM2~7           │
                    │ AFIO           │          │ 看门狗、BKP等     │
                    └────────────────┘          └──────────────────┘

关键细节

1. 总线主机：内核、DMA 都是总线主机，都可以主动发起读写请求；总线矩阵负责仲裁与调度。
2. AHB-APB 桥：AHB 转 APB 的桥接器，负责总线协议转换、时钟分频。
   • APB2 高速桥：不分频，和 AHB 同频 72MHz，挂载高速外设。
   • APB1 低速桥：2 分频，最高 36MHz，挂载低速外设，降低功耗与设计难度。
3. 时钟域独立：每个外设都有独立的时钟开关，默认关闭，通过 RCC 寄存器控制。

   这就是「操作外设必须先开时钟」的硬件根源：时钟关闭时，外设电路处于断电状态，总线无法读写其寄存器。

---

1.2 统一编址（内存映射）的硬件原理

什么是统一编址

        CPU 的 32 位地址线同时覆盖内存和所有外设，外设寄存器和内存单元共用同一个地址空间，CPU 用完全相同的读写指令访问内存和外设。

• 地址是唯一的，一个地址对应一个物理单元（要么是内存，要么是某个外设的某个寄存器）。
• CPU 发出地址后，总线译码电路判断地址落在哪个区间，就选通对应的从设备（内存/外设）。
• 没有专门的 IO 指令，LDR/STR 内存读写指令，同时用来读写外设寄存器。

统一编址 vs 独立编址

编址方式	地址空间	访问指令	代表架构	优缺点
统一编址	外设和内存共用地址空间	普通内存读写指令	ARM Cortex、MIPS、x86也支持	编程简单，指令统一；占用内存地址空间
独立编址	外设单独地址空间，和内存重叠	专用 IN/OUT 指令	传统 8051、x86 IO模式	不占内存空间；需要专用指令，编程复杂

        STM32（Cortex-M 系列）采用纯统一编址，这是 C 语言指针可以直接操作硬件的底层基础。

---

1.3 STM32F1 完整地址空间映射

32 位地址空间共 4GB，按功能划分为 8 个主块，每个块 512MB：

地址块	起始地址	大小	映射内容
Block 0	0x00000000	512MB	代码区：Flash、系统存储器、SRAM 重映射
Block 1	0x20000000	512MB	SRAM 区：内部 SRAM
Block 2	0x40000000	512MB	外设区：APB1、APB2、AHB 外设
Block 3	0x60000000	512MB	FSMC 存储区 1
Block 4	0x80000000	512MB	FSMC 存储区 2
Block 5	0xA0000000	512MB	FSMC 存储区 3
Block 6	0xC0000000	512MB	FSMC 存储区 4
Block 7	0xE0000000	512MB	内核外设区：NVIC、SysTick、MPU 等

外设区细分（Block 2）

0x40000000 ~ 0x4000FFFF：APB1 外设（36MHz）
0x40010000 ~ 0x4001FFFF：APB2 外设（72MHz）
0x40020000 ~ 0x4002FFFF：AHB 外设（DMA、RCC、FLASH接口）

APB2 外设基地址（GPIO 所在区域）

外设	基地址	偏移
AFIO	0x40010000	0x0000
EXTI	0x40010400	0x0400
GPIOA	0x40010800	0x0800
GPIOB	0x40010C00	0x0C00
GPIOC	0x40011000	0x1000
GPIOD	0x40011400	0x1400
GPIOE	0x40011800	0x1800
USART1	0x40013800	0x3800

规律：每个 GPIO 端口占用 0x400 地址空间，端口之间地址连续，依次递增 0x400。

---

二、GPIOx 与寄存器地址的本质

2.1 GPIO 寄存器与偏移的一一对应

每个 GPIO 端口内部有 7 个常用寄存器，按固定顺序排列在端口基地址上，偏移固定不变：

寄存器名	偏移地址	位宽	读写属性	功能
GPIOx_CRL	0x00	32bit	可读写	端口配置低寄存器，引脚 0~7，每引脚 4 位
GPIOx_CRH	0x04	32bit	可读写	端口配置高寄存器，引脚 8~15，每引脚 4 位
GPIOx_IDR	0x08	16bit有效	只读	输入数据寄存器，读取外部引脚电平
GPIOx_ODR	0x0C	16bit有效	可读写	输出数据寄存器，控制输出电平
GPIOx_BSRR	0x10	32bit	只写	位设置/清除寄存器，原子操作
GPIOx_BRR	0x14	16bit有效	只写	位清除寄存器，原子清零
GPIOx_LCKR	0x18	16bit有效	可读写	配置锁存寄存器

        硬件设计上，寄存器的偏移是固定的，和端口无关；

        GPIOA 的 CRL 偏移 0x00，GPIOB 的 CRL 同样偏移 0x00。

---

2.2 GPIO_TypeDef 结构体的本质

        标准库中 GPIOA、GPIOB 不是什么神秘对象，本质是一个指向硬件基地址的结构体指针。 内核定义了 GPIO_TypeDef 结构体，成员顺序和硬件寄存器的偏移顺序完全一致：

typedef struct {
    __IO uint32_t CRL;    // 偏移 0x00
    __IO uint32_t CRH;    // 偏移 0x04
    __IO uint32_t IDR;    // 偏移 0x08
    __IO uint32_t ODR;    // 偏移 0x0C
    __O  uint32_t BSRR;   // 偏移 0x10
    __O  uint32_t BRR;    // 偏移 0x14
    __IO uint32_t LCKR;   // 偏移 0x18
} GPIO_TypeDef;

结构体与地址的对应原理

        C 语言结构体的成员，在内存中按声明顺序依次排列，成员之间的地址偏移等于前面所有成员的大小之和。

• CRL 是结构体第 0 个成员，地址偏移 0
• CRH 是第 1 个成员，前面有一个 32 位（4字节）的 CRL，所以偏移 0x04
• 以此类推，每个成员的偏移量，和硬件寄存器的偏移量完全相等

核心结论：

        只要把结构体的起始地址指向硬件端口的基地址，那么访问结构体成员，就等于访问对应偏移的硬件寄存器。 这是嵌入式最经典的「内存映射寄存器访问模型」，所有 MCU 库都是这个原理。

---

2.3 GPIOx 宏的定义

标准库通过宏定义，把硬件地址强制转换成结构体指针：

#define PERIPH_BASE     ((uint32_t)0x40000000)
#define APB2PERIPH_BASE (PERIPH_BASE + 0x10000)  // 0x40010000

#define GPIOA_BASE      (APB2PERIPH_BASE + 0x0800) // 0x40010800
#define GPIOB_BASE      (APB2PERIPH_BASE + 0x0C00) // 0x40010C00

#define GPIOA           ((GPIO_TypeDef *) GPIOA_BASE)
#define GPIOB           ((GPIO_TypeDef *) GPIOB_BASE)

(GPIO_TypeDef *) GPIOA_BASE 做了两件事：

1. 把整数 0x40010800 强制转换为 GPIO_TypeDef* 类型的指针
2. 指针指向的起始地址就是 GPIOA 端口的硬件基地址

        此后，GPIOA->CRL 就等价于访问地址 0x40010800 处的 32 位硬件寄存器；

      GPIOA->ODR 等价于访问地址 0x40010800 + 0x0C = 0x4001080C。

---

2.4 最底层：C 指针操作硬件

不使用任何库，纯 C 指针操作硬件点灯：

int main(void)
{
    // 1. 开启 GPIOA 时钟：RCC_APB2ENR 第 2 位置 1
    *(uint32_t *)0x40021018 |= (1 << 2);

    // 2. 配置 PA0 为推挽输出 50MHz：CRL 低 4 位设为 0011 = 0x3
    *(uint32_t *)0x40010800 &= ~(0xF << 0); // 清 0 旧配置
    *(uint32_t *)0x40010800 |=  (0x3 << 0); // 写新配置

    // 3. PA0 输出低电平，点亮 LED（灌电流接法）
    *(uint32_t *)0x40010810 = (1 << 16); // BSRR 高 16 位写 1，对应引脚清 0

    while(1);
}

        这段代码没有包含任何头文件、没有调用任何库函数，纯靠地址指针直接操作硬件，一样可以点灯。 所有库函数，本质都是把这段代码封装成了函数。

---

三、GPIO 初始化函数源码逐行拆解

  GPIO_Init 是标准库最核心的初始化函数，输入一个 GPIO 端口和一个初始化结构体，自动完成所有寄存器配置。

3.1 初始化结构体

typedef struct {
    uint16_t GPIO_Pin;    // 要配置的引脚号，如 GPIO_Pin_0
    uint16_t GPIO_Speed;  // 输出速度
    uint16_t GPIO_Mode;   // 工作模式
} GPIO_InitTypeDef;

---

3.2 GPIO_Init 函数源码还原（核心逻辑）

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)
{
    uint32_t currentmode = 0x00;
    uint32_t tmpreg = 0x00;
    uint32_t pinpos = 0x00;
    uint32_t pos = 0x00;

    // --------------------------
    // 第一步：提取模式配置值
    // --------------------------
    currentmode = ((uint32_t)GPIO_InitStruct->GPIO_Mode) & ((uint32_t)0x0F);

    // 如果是输出模式，合并速度位
    if ((((uint32_t)GPIO_InitStruct->GPIO_Mode) & ((uint32_t)0x10)) != 0x00) {
        // 输出模式：模式位(2bit) + 速度位(2bit)
        currentmode |= (uint32_t)GPIO_InitStruct->GPIO_Speed;
    }

    // --------------------------
    // 第二步：逐个引脚配置 CRL/CRH
    // --------------------------
    for (pinpos = 0x00; pinpos < 0x10; pinpos++) {
        pos = ((uint32_t)0x01) << pinpos;

        // 判断当前引脚是否在初始化参数中
        if (((uint32_t)GPIO_InitStruct->GPIO_Pin) & pos) {
            if (pinpos < 0x08) {
                // 引脚 0~7：操作 CRL 寄存器
                tmpreg = GPIOx->CRL;
                tmpreg &= ~((uint32_t)0x0F << (pinpos * 4)); // 清除 4 位旧配置
                tmpreg |= currentmode << (pinpos * 4);      // 写入 4 位新配置
                GPIOx->CRL = tmpreg;
            } else {
                // 引脚 8~15：操作 CRH 寄存器
                tmpreg = GPIOx->CRH;
                tmpreg &= ~((uint32_t)0x0F << ((pinpos - 8) * 4));
                tmpreg |= currentmode << ((pinpos - 8) * 4);
                GPIOx->CRH = tmpreg;
            }
        }
    }

    // --------------------------
    // 第三步：上下拉输入模式处理（F1 专属）
    // --------------------------
    if (GPIO_InitStruct->GPIO_Mode == GPIO_Mode_IPU) {
        // 上拉输入：ODR 对应位置 1
        GPIOx->ODR |= pos;
    } else if (GPIO_InitStruct->GPIO_Mode == GPIO_Mode_IPD) {
        // 下拉输入：ODR 对应位清 0
        GPIOx->ODR &= ~pos;
    }
}

---

3.3 逐段深度解读

1. 模式与速度的编码 标准库中模式宏本身已经编码了 CNF 位和输入输出标识：

   模式宏	值	CNF	MODE	类型
   GPIO_Mode_AIN	0x00	00	00	模拟输入
   GPIO_Mode_IN_FLOATING	0x04	01	00	浮空输入
   GPIO_Mode_IPD	0x28	10	00	下拉输入
   GPIO_Mode_IPU	0x48	10	00	上拉输入
   GPIO_Mode_Out_PP	0x10	00	-	推挽输出
   GPIO_Mode_Out_OD	0x14	01	-	开漏输出
   GPIO_Mode_AF_PP	0x18	10	-	复用推挽
   GPIO_Mode_AF_OD	0x1C	11	-	复用开漏

   • 第 4 位（0x10）为 1 表示输出模式，为 0 表示输入模式
   • 输出模式下，再和速度宏（2MHz/10MHz/50MHz 对应 0x01/0x02/0x03）相或，得到完整的 4 位配置值
2. 为什么要先清除再写入 寄存器中保存着旧的配置值，不能直接或运算写入，否则旧位会保留。 标准做法：&= ~掩码 清除对应位 → |= 新值 写入新值，保证其他引脚配置不变。
3. F1 上下拉的特殊实现 STM32F1 没有独立的上下拉寄存器，CNF 配置为上下拉模式后，由 ODR 寄存器对应位 控制：
   • ODR 位 = 1：内部上拉电阻接入
   • ODR 位 = 0：内部下拉电阻接入 这是 F1 和 F4 系列的核心区别之一，也是面试高频考点。
4. 支持同时初始化多个引脚GPIO_Pin 参数支持按位或，例如 GPIO_Pin_0 | GPIO_Pin_1，函数内部循环逐个处理，一次性配置多个引脚。

---

四、GPIO 输入输出操作源码深度解析

4.1 输出操作：ODR 与 BSRR

1）直接写 ODR

// 置位：对应位写 1
GPIOx->ODR |= GPIO_Pin_x;
// 清零：对应位写 0
GPIOx->ODR &= ~GPIO_Pin_x;

问题：读-改-写三步操作，非原子     执行过程：读 ODR → 修改对应位 → 写回 ODR。

         如果在三步中间触发中断，中断服务函数也修改了同一个端口的其他引脚，返回后继续写回，就会覆盖中断里的修改，产生竞态错误。

---

2）BSRR 原子操作（硬件级保证）

BSRR 是 32 位只写寄存器：

• 低 16 位：写 1 → 对应引脚输出置 1；写 0 无影响
• 高 16 位：写 1 → 对应引脚输出清 0；写 0 无影响

// 置位 PA0：写 BSRR 第 0 位
GPIOA->BSRR = GPIO_Pin_0;

// 清零 PA0：写 BSRR 第 16 位
GPIOA->BSRR = (uint32_t)GPIO_Pin_0 << 16;

为什么是原子的？

• 硬件层面，一次写操作直接生效，不需要读取原值
• 写 1 的位生效，写 0 的位完全不影响其他引脚
• 整个操作是单总线写周期，不会被中断打断

工程意义：

        在中断、多任务场景下，操作同一个端口的不同引脚，用 BSRR 绝对安全，用 ODR 可能出 bug。 标准库 GPIO_SetBits / GPIO_ResetBits、HAL 库 HAL_GPIO_WritePin，底层全部使用 BSRR。

---

3）BRR 寄存器

BRR 是 16 位只写寄存器，功能等价于 BSRR 的高 16 位，写 1 对应引脚清零：

GPIOx->BRR = GPIO_Pin_x; // 等价于 GPIOx->BSRR = GPIO_Pin_x << 16;

---

4.2 输入操作：读 IDR

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    if ((GPIOx->IDR & GPIO_Pin) != (uint32_t)Bit_RESET) {
        return (uint8_t)Bit_SET;
    } else {
        return (uint8_t)Bit_RESET;
    }
}

• IDR 是只读寄存器，直接反映外部引脚的当前电平
• 输出模式下读 IDR，读到的是外部引脚真实电平，不是 ODR 的值
• 想知道自己输出的是什么，读 ODR；想知道外部引脚实际电平，读 IDR

---

五、GPIO 常用方法清单与 CubeMX 本质

5.1 标准库 GPIO 常用函数全解

函数	原型	底层操作	应用场景	注意事项
GPIO_Init	void GPIO_Init(GPIOx, *initStruct)	写 CRL/CRH 配置寄存器，处理上下拉	引脚初始化配置	使用前必须先开启对应端口时钟
GPIO_SetBits	void GPIO_SetBits(GPIOx, pin)	写 BSRR 低 16 位置 1	引脚输出高电平	原子操作，中断安全
GPIO_ResetBits	void GPIO_ResetBits(GPIOx, pin)	写 BSRR 高 16 位清 0	引脚输出低电平	原子操作，中断安全
GPIO_WriteBit	void GPIO_WriteBit(GPIOx, pin, value)	根据值调用 Set/ResetBits	指定输出电平	内部也是 BSRR 实现
GPIO_ReadInputDataBit	uint8_t GPIO_ReadInputDataBit(GPIOx, pin)	读 IDR 寄存器对应位	读取外部引脚输入电平	读到的是外部真实电平
GPIO_ReadOutputDataBit	uint8_t GPIO_ReadOutputDataBit(GPIOx, pin)	读 ODR 寄存器对应位	读取当前输出设定值	不反映外部实际电平
GPIO_ReadInputData	uint16_t GPIO_ReadInputData(GPIOx)	读整个 IDR 寄存器	一次读取 16 个引脚
GPIO_ReadOutputData	uint16_t GPIO_ReadOutputData(GPIOx)	读整个 ODR 寄存器	一次读取 16 位输出

---

5.2 STM32CubeMX 配置的本质

        CubeMX 图形化界面选引脚、选模式、配速度，本质上就是帮你填充                 GPIO_InitTypeDef 结构体的参数。 生成代码时，CubeMX 会自动：

1. 在 main.c 中调用 MX_GPIO_Init() 函数
2. 函数内部开启对应 GPIO 时钟
3. 定义初始化结构体，填入你在图形界面选择的参数
4. 调用 HAL_GPIO_Init（HAL库）/ GPIO_Init（标准库）完成寄存器配置

        图形化配置没有魔法，最终全部落地到寄存器配置。看懂了源码，就可以脱离图形化工具，手写任何配置。

---

🚩 深度面试题汇总

1. STM32 是统一编址还是独立编址？什么是统一编址？

   统一编址。外设寄存器和内存共用同一个 32 位地址空间，CPU 用普通内存读写指令即可访问外设，不需要专用 IO 指令。C 语言指针可以直接操作硬件寄存器。

2. GPIOA->CRL 这句话底层是怎么执行的？为什么能操作硬件？

   GPIOA 是指向 0x40010800 的 GPIO_TypeDef* 结构体指针；

   CRL 是结构体第一个成员，偏移 0。

   这句话通过地址计算，访问 0x40010800 这个硬件地址，CPU 发出地址，总线译码选通 GPIOA 的 CRL 寄存器，完成读写。

3. 为什么 GPIO_TypeDef 结构体成员的顺序不能乱？

   结构体成员的内存偏移由声明顺序决定，必须和硬件寄存器的偏移顺序完全一致，否则成员访问就会对应到错误的寄存器，导致功能异常。

4. BSRR 为什么是原子操作？相比 ODR 有什么优势？

   BSRR 是只写寄存器，一次写操作直接生效，不需要读改写三步，单总线周期完成，不会被中断打断。

   ODR 是读改写，中间插入中断会产生竞态错误。

   BSRR 在中断、多任务场景下操作同一端口更安全。

5. STM32F1 的上拉下拉输入是怎么实现的？和 ODR 有什么关系？

   F1 没有独立的上下拉寄存器，CNF 配置为上下拉模式后，由 ODR 寄存器对应位控制：ODR 位写 1 为上拉，写 0 为下拉。

6. 操作 GPIO 之前为什么必须开启时钟？不开启会怎么样？

   STM32 外设默认关闭时钟以降低功耗，时钟关闭时外设电路不工作，总线无法读写其寄存器，配置不生效，引脚无任何响应。

7. GPIO_Init 函数内部主要做了哪几件事？

   ① 根据模式和速度计算出 4 位配置值；

   ② 循环处理每个指定引脚，判断操作 CRL 还是 CRH；

   ③ 清除旧配置，写入新配置；

   ④ 如果是上下拉输入，设置 ODR 对应位。

8. IDR 和 ODR 有什么区别？输出模式下读哪个才是引脚真实电平？

   ODR 是输出数据寄存器，存的是软件设定的输出值；

   IDR 是输入数据寄存器，直接反映外部引脚电平。

   输出模式下想知道引脚真实电平，读 IDR；

   读 ODR 只能读到设定值，不是外部实际值。
