前面我们点亮过单颗LED（只有开和关）、玩过呼吸灯（慢慢亮慢慢灭），但它们的颜色始终是单一的。今天，我们要玩点更炫酷的——RGB彩色灯珠！

一颗小小的灯珠里，集成了红（R）、绿（G）、蓝（B） 三种颜色的发光芯片。通过控制三种颜色的亮度组合，就能调出任意颜色——红色、绿色、蓝色、黄色、紫色、粉色……你想要什么颜色，它就能变出什么颜色！

舞台灯光、电脑机箱灯效、智能家居氛围灯、炫酷DIY作品……彩色灯珠的应用无处不在。今天这节课，我们就用ESP32控制RGB灯珠，让世界色彩斑斓！

第一步：找到课程，看看成品效果

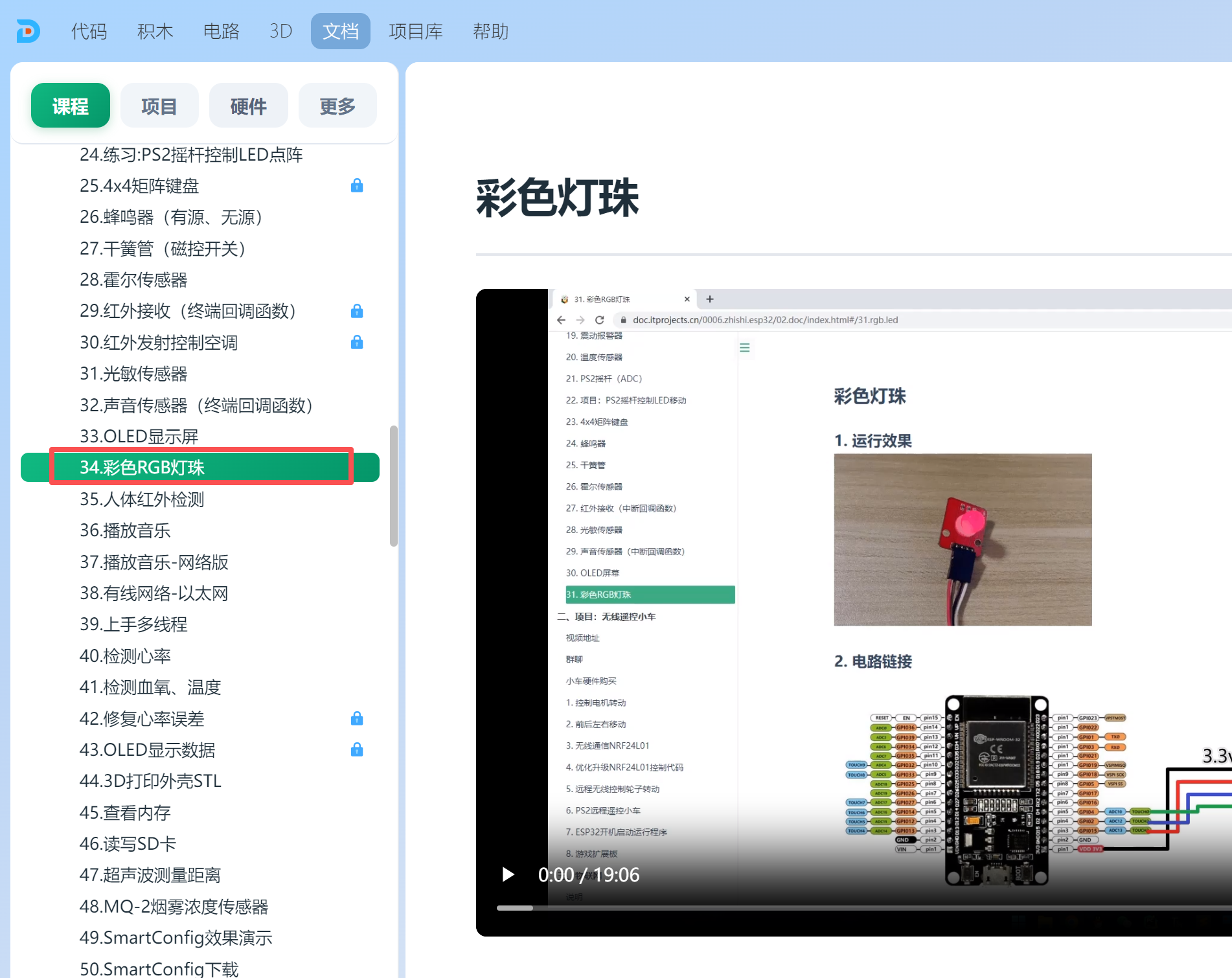

打开逗脑IDE，点击顶部 “文档”，在 “课程” → “ESP32 + MicroPython” 分类下，找到彩色RGB灯珠。

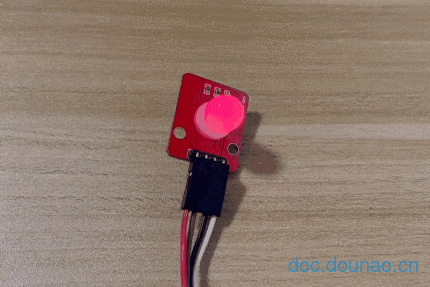

打开课件，你会看到本节课的最终效果：RGB灯珠在红、绿、蓝之间渐变循环，色彩变化如呼吸般柔和流畅，非常炫酷！

第二步：什么是RGB彩色灯珠？

RGB灯珠内部集成了三颗独立的LED芯片：红色（R）、绿色（G）、蓝色（B）。通过调节三者的亮度比例，可以混合出各种颜色。

三基色原理：

组合	结果
红色 + 绿色	黄色
红色 + 蓝色	品红
绿色 + 蓝色	青色
红色 + 绿色 + 蓝色	白色
全部熄灭	黑色

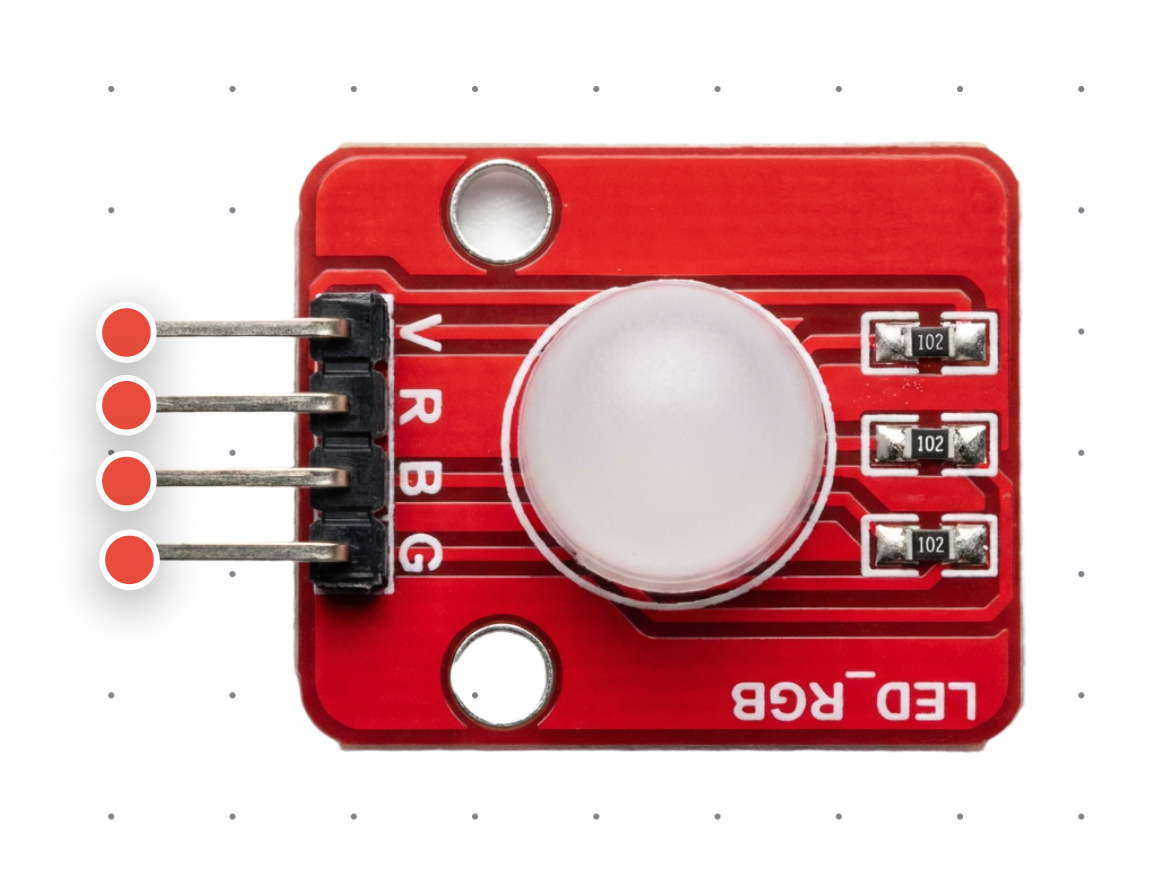

本节课用的是共阳极RGB灯珠：

引脚说明：

引脚	颜色	说明
V	公共正极	接电源正极（3.3V或5V）
R	红色	控制红色亮度（低电平亮）
G	绿色	控制绿色亮度（低电平亮）
B	蓝色	控制蓝色亮度（低电平亮）

💡 共阳极原理： V接正极，RGB引脚接负极（GND）时对应的颜色亮起。所以控制信号输出0（低电平）时亮，输出1（高电平）时灭。代码中需要取反计算。

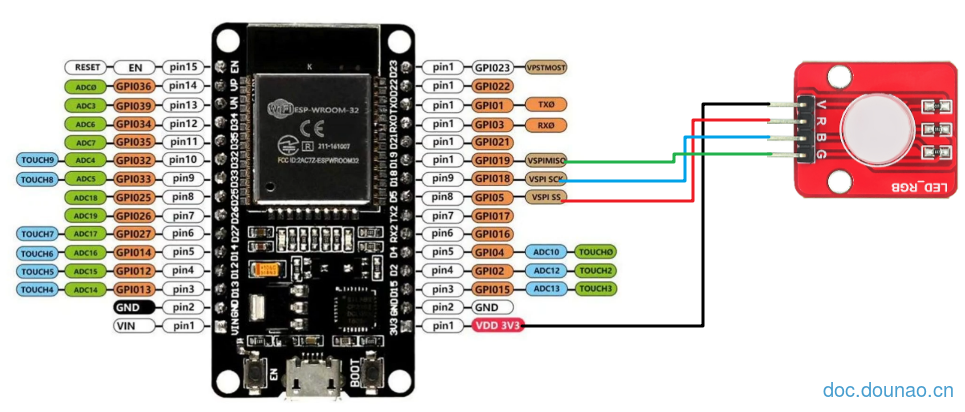

第三步：动手接线

RGB灯珠有4个引脚：

灯珠引脚	连接ESP32	说明
V	3.3V	公共正极
R	GPIO5	红色控制（PWM）
G	GPIO19	绿色控制（PWM）
B	GPIO18	蓝色控制（PWM）

第四步：代码1——显示指定颜色

要控制LED亮度，必须使用PWM（脉冲宽度调制）。通过调节占空比，可以实现0~100%的亮度调节。

from machine import Pin, PWM
import time

# 创建引脚对象
led_r = Pin(5, Pin.OUT)
led_b = Pin(18, Pin.OUT)
led_g = Pin(19, Pin.OUT)

# 创建PWM对象
pwm_led_r = PWM(led_r)
pwm_led_r.freq(1000)
# 注意，占空比如果设置为1023可以理解为全部是高电平，0表示全部是低电平，又因为对应LED引脚输出0即低电平才量，所以要用1023减去
pwm_led_r.duty(1023 - int(255 / 255 * 1023))

pwm_led_g = PWM(led_g)
pwm_led_g.freq(1000)
pwm_led_g.duty(1023 - int(206 / 255 * 1023))

pwm_led_b = PWM(led_b)
pwm_led_b.freq(1000)
pwm_led_b.duty(1023 - int(70 / 255 * 1023))

print("sleep 1...")
time.sleep(1)

关键点——共阳极取反：

因为共阳极RGB灯珠是低电平亮，所以代码中要将亮度值取反：

实际占空比 = 1023 - (亮度值 / 255 × 1023)

亮度值	占空比	灯珠状态
255（最亮）	0	最亮（持续输出低电平）
0（最暗）	1023	熄灭（持续输出高电平）
128（中间）	约512	半亮

第五步：代码2——变化的颜色呼吸灯

指定颜色只是第一步，让颜色自动变化才是真正的炫酷！

from machine import Pin, PWM
import time

# 创建引脚对象
led_r = Pin(5, Pin.OUT)
led_b = Pin(18, Pin.OUT)
led_g = Pin(19, Pin.OUT)

# 创建PWM对象
pwm_led_r = PWM(led_r)
pwm_led_r.freq(1000)
# 注意，占空比如果设置为1023可以理解为全部是高电平，0表示全部是低电平，又因为对应LED引脚输出0即低电平才量，所以要用1023减去
pwm_led_r.duty(1023 - int(255 / 255 * 1023))

pwm_led_g = PWM(led_g)
pwm_led_g.freq(1000)
pwm_led_g.duty(1023 - int(206 / 255 * 1023))

pwm_led_b = PWM(led_b)
pwm_led_b.freq(1000)
pwm_led_b.duty(1023 - int(70 / 255 * 1023))

print("sleep 1...")
time.sleep(1)

# ------------ 添加如下代码 ---------------
pwm_led_r.duty(1023)
pwm_led_g.duty(1023)
pwm_led_b.duty(1023)

# 创建列表，存储pwm对象
leds = [pwm_led_r, pwm_led_g, pwm_led_b]

while True:
    for led_pwm_obj in leds:
        for i in range(1023, -1, -1):
            led_pwm_obj.duty(i)
            time.sleep_ms(1)
        for i in range(1024):
            led_pwm_obj.duty(i)
            time.sleep_ms(1)
        led_pwm_obj.duty(1023)

效果： 红→渐暗→亮→绿→渐暗→亮→蓝→渐暗→亮……循环往复，色彩像呼吸一样柔和变化！

核心逻辑：

1. 对每个颜色通道（R、G、B）分别控制
2. 每个通道从全亮到全灭再从全灭到全亮循环
3. 三个通道交替进行 → 产生梦幻的渐变色效果！

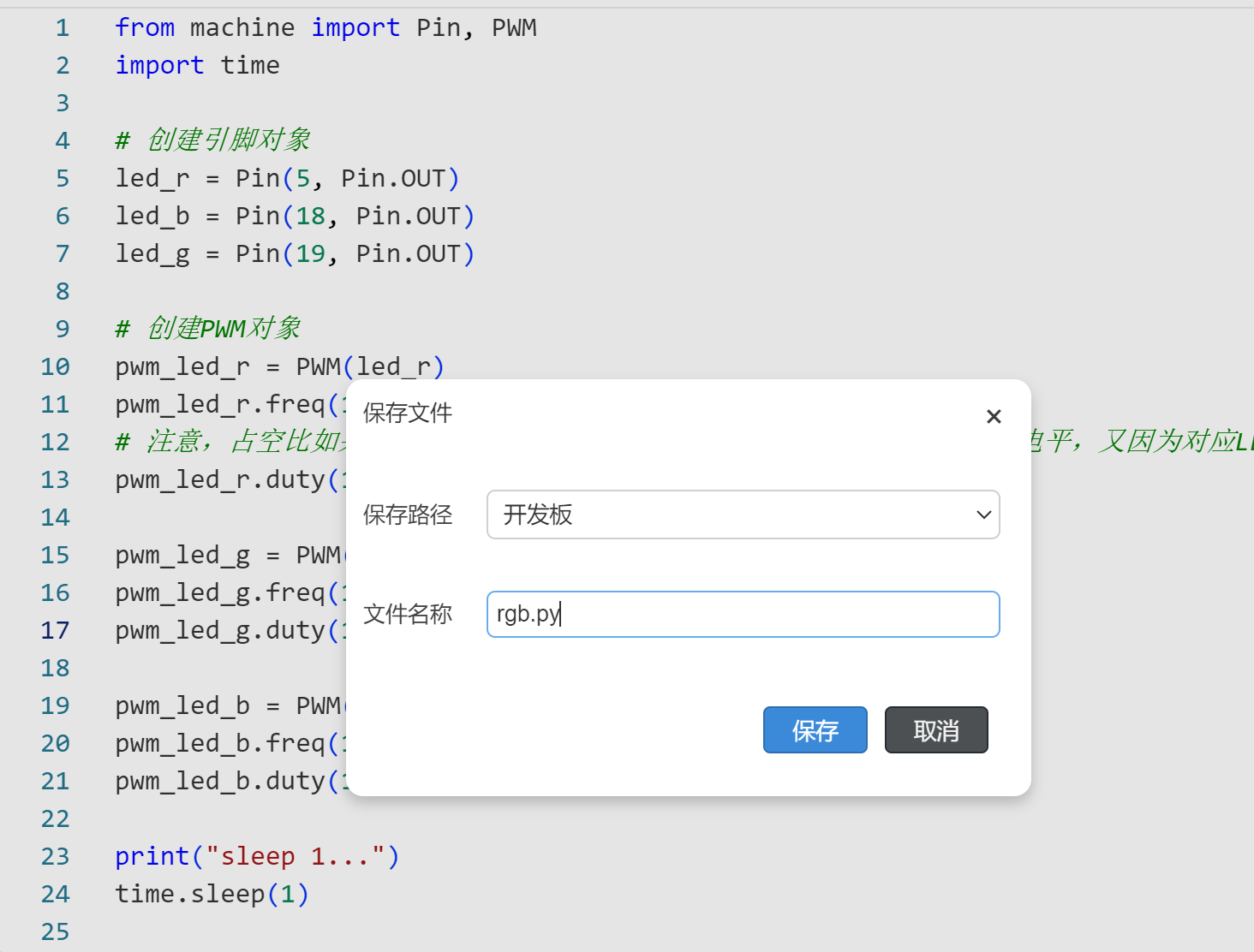

第六步：保存运行，看炫彩效果！

点击运行按钮，RGB灯珠开始呼吸变色——红→绿→蓝→红……色彩过渡平滑，如彩虹般绚丽！

RGB灯珠能做什么？

应用场景	用途
氛围灯	桌面氛围灯、卧室氛围照明
智能家居	变色智能灯泡，手机APP控制
舞台灯光	小型演出、派对灯光效果
电脑MOD	机箱灯带、风扇灯效
创意DIY	彩色灯光互动装置、艺术装置
状态指示灯	红色=警告，绿色=正常，蓝色=充电

颜色值速查表

颜色	R	G	B
红色	255	0	0
绿色	0	255	0
蓝色	0	0	255
黄色	255	255	0
青色	0	255	255
品红	255	0	255
白色	255	255	255
橙色	255	165	0
粉色	255	192	203

全程回顾

步骤	操作	效果
找到课程	文档→课程→ESP32+MicroPython→RGB灯珠	了解RGB灯珠
认识原理	三基色混合 + 共阳极取反	理解颜色控制逻辑
动手接线	V→3.3V, R→GPIO5, G→GPIO19, B→GPIO18	硬件就位
打开代码	点击“打开”按钮	代码进入编辑器
运行指定颜色	运行代码1	灯珠显示指定颜色
运行呼吸效果	运行代码2	灯珠呼吸变色！

如果你对本节课感兴趣，去官网（www.dounao.cn）下载逗脑IDE，准备好相关配件，跟着课件走一遍。

有任何问题或建议，欢迎在评论区留言告诉我们。
