STM32 GPIO按键检测

一、概述

        按键是嵌入式系统最基础的人机交互输入设备。

        STM32按键检测的本质是GPIO输入模式 + 电平读取 + 状态判断，核心工程问题是解决机械按键的抖动问题。

完整技术链路：

机械按键动作 → 引脚电平变化 → GPIO输入通路 → IDR寄存器 → CPU读取电平 → 软件消抖处理 → 执行对应逻辑

二、按键硬件设计（两种标准方案）

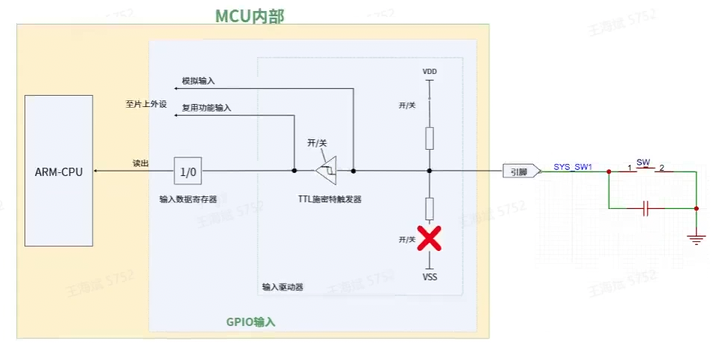

2.1 方案一：内部上拉 + 按键接地（工程首选）

硬件电路图
      STM32芯片内部
┌───────────────────────────┐
│                    VDD    │
│                     │     │
│                     □ R_up ≈40KΩ  内部上拉电阻
│                     │     │
│  GPIO引脚 ──────────┴─────┼──────► 施密特触发器 → IDR
└───────────────────────────┘
           │
           ■ 机械按键
           │
          GND
工作状态详解
按键状态引脚电平电路状态IDR读取值
松开高电平 ≈3.3V内部上拉电阻将引脚拉至VDD，无电流1（SET）
按下低电平 ≈0V按键导通，引脚直接接地，上拉电阻产生灌电流0（RESET）
电气计算（按下时）

优势
  1. 无需外部元件，BOM成本最低，PCB布线最简单
  2. 按键另一端接地，安全性高，引脚意外短路也不会损坏芯片
  3. 电平状态稳定，抗干扰能力强

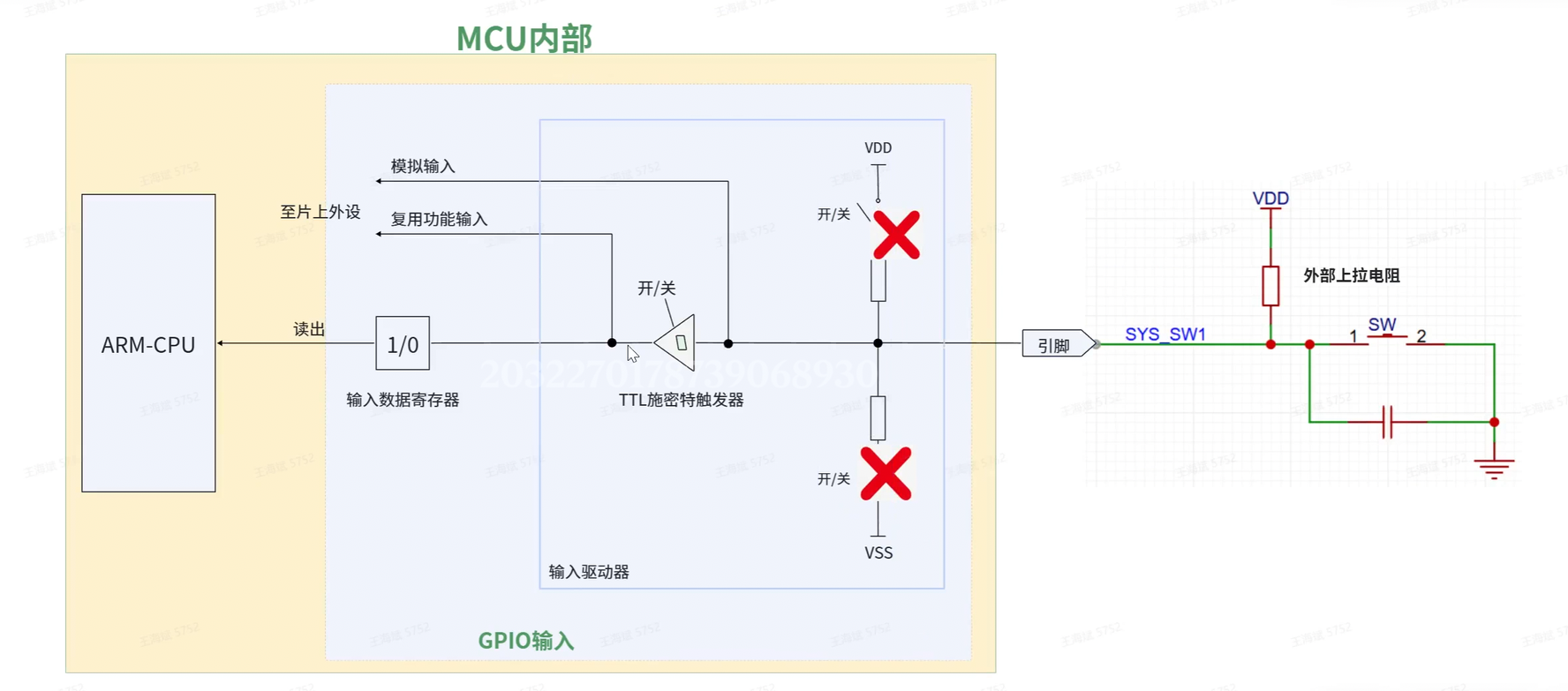

2.2 方案二：外部上拉 + 按键接地

硬件电路图
      VCC
       │
       □ R外  10KΩ（典型值）
       │
       ├────── GPIO引脚
       │
       ■ 机械按键
       │
      GND
与内部上拉的对比
维度内部上拉外部上拉
电阻值固定约40KΩ可按需选择，常用1K/4.7K/10K
精度差，±30%公差高，1%/5%精度可选
驱动能力弱，微安级强，毫安级
硬件成本0增加电阻元件
抗干扰性一般更好，阻值可选优化
适用场景
  • 工业强电磁干扰环境
  • 长引线按键，需要更强的上拉驱动
  • 对电平精度要求高的场景

2.3 为什么不推荐浮空输入接按键？

浮空输入等效电路
  GPIO引脚 ───────► 施密特触发器
       （高阻悬空，无任何偏置）

        按键松开时，引脚处于高阻态，空间电磁干扰会在引脚上感应出随机电压，导致施密特输出反复跳变，IDR值随机翻转，表现为：

  • 按键没按，却随机触发
  • 按键状态不稳定，时高时低

    工程结论：悬空引脚绝对不能用浮空输入做按键检测，必须提供确定的偏置电平。

三、输入模式选型深度对比

内外部上下拉的对比分析：

1. 内部上下拉（芯片片内）

        内部上拉 / 下拉电阻做在 STM32 芯片内部，由寄存器 PUPDR（F4 及以后）/ODR（F1）控制开关。

内部上拉 Pull‑up
  • 电路：GPIO 引脚通过约 40KΩ 弱电阻接到 VDD (3.3V)
  • 开启条件：GPIO 配置为输入模式，开启上拉
  • 引脚悬空时：引脚被拉到 3.3V，读到高电平
  • 电流：\(I=\frac{3.3V}{40KΩ}≈82μA\)，微安级别，属于弱电阻
内部下拉 Pull‑down
  • 电路：GPIO 引脚通过约 40KΩ 弱电阻接到 GND
  • 开启条件：GPIO 配置为输入模式，开启下拉
  • 引脚悬空时：引脚被拉到 0V，读到低电平
  • 电流同样微安级，弱下拉。

⚠️关键特性

  1. 仅输入模式生效！输出模式下，内部上下拉电阻无效。
  2. 阻值固定约 40KΩ，阻值不可修改，公差大（±30%）。
  3. 叫弱上拉 / 弱下拉，驱动能力非常有限，只能给悬空引脚提供一个默认偏置电平，不能用来驱动外部负载。
  4. STM32F1 没有 PUPDR 寄存器：输入模式下，通过 ODR 寄存器位控制，ODR=1 开启内部上拉；ODR=0 开启内部下拉。F4/H7 才有独立 PUPDR 寄存器。

✅适合场景

  1. 机械按键检测（按键接 GND，开启内部上拉，省去外部电阻）
  2. 外部开集输出信号，需要一个默认电平
  3. 板子空间紧张，不想焊接外部电阻

❌绝对不适合

  1. I2C 总线！40KΩ 阻值太大，总线驱动不足，通信会出错，不能替代 I2C 外部上拉
  2. 需要大电流的总线信号
  3. 长走线、强电磁干扰环境
2. 外部上下拉（板上焊接真实电阻）

在 PCB 电路板上，GPIO 引脚外接电阻接到 VCC 或者 GND。

外部上拉

GPIO 引脚串联电阻接到 VCC（可以 3.3V，也可以 5V）

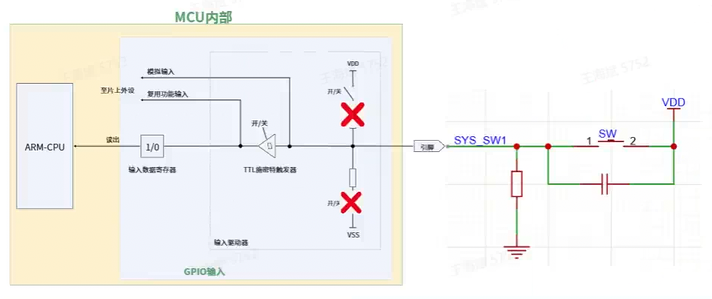

外部下拉

GPIO 引脚串联电阻接到 GND。

常用阻值：1K、4.7K、10K。 阻值选型经验：

  • 阻值小：驱动能力强，抗干扰好，但静态电流大，功耗上升
  • 阻值大：功耗低，但抗干扰弱，容易受噪声影响

大多数数字信号选 4.7K~10K。I2C 标准常用 4.7K。

✅适用场景

  1. I2C、SMBus 总线（开漏输出必须外部上拉）
  2. 电平转换：3.3V 芯片引脚，外部上拉到 5V，实现 5V 电平输出
  3. 长排线、工业环境，电磁干扰严重，需要更强的偏置能力
  4. 外设芯片要求特定上拉电阻阻值
  5. 芯片内部上下拉能力不足，或者没有内部上下拉

❌缺点

  • BOM 增加元件，占用 PCB 空间，增加成本
  • 电阻焊接出错会直接导致功能异常
对比项内部上下拉外部上下拉
电阻位置STM32 芯片内部PCB 板上独立电阻
电阻阻值固定≈40KΩ，不可修改可自由选 1K‑100K
驱动能力弱，几十 μA强，mA 级别
精度差，±30% 误差高，1%/5% 精度电阻可选
电平灵活度只能接到芯片 VDD (3.3V)，不能拉到 5V可以上拉到 3.3V/5V 等任意电压，实现电平转换
硬件成本0，软件配置即可增加电阻物料，PCB 占位置
抗干扰能力一般，适合板内短走线优秀，适合长走线、工业干扰环境
I2C 总线❌禁止使用✅必须使用
按键检测✅短按键板载按键，推荐使用✅外部按键引线很长时优先外部

针对按键检测场景，四种输入模式的适配性分析：

输入模式内部结构按键松开表现按键按下表现适配度核心原因
上拉输入内部上拉电阻接VDD，施密特开启稳定高电平稳定低电平✅ 最佳两种状态都确定，无需外部元件，是按键标准配置

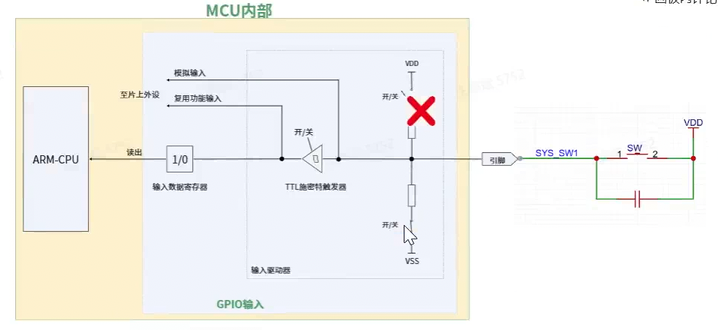

下拉输入内部下拉电阻接VSS，施密特开启稳定低电平高电平（按键接VCC）⚠️ 可用按键需要接电源，安全性差，逻辑反向，工程少用
浮空输入无电阻，施密特开启电平随机，干扰跳变确定电平❌ 禁用松开状态不确定，干扰误触发
模拟输入电阻断开，施密特关闭无数字电平无数字电平❌ 禁用数字通路断开，IDR读取无效，无法识别高低电平

选型结论：按键检测统一采用上拉输入模式，按键另一端接地，这是工业界通用标准设计。

四、核心工程问题：机械抖动

4.1 抖动产生的物理原因

        机械按键的触点是金属弹片，按下和松开瞬间，金属触点会发生弹性弹跳，导致接触点多次通断，电平随之反复跳变，直到触点稳定接触。

  • 抖动持续时间：通常 10ms ~ 20ms，和按键材质、结构有关
  • 抖动次数：几次到十几次不等
👓 不是有施密特触发器吗？
  • 施密特触发器解决的是“信号不⼲净”的问题，⽽不是“信号乱跳”的问题。
  • 抖动可能穿越施密特触发器的迟滞区
  • 所有此处的抖动，MCU内部施密特触发器⽆法解决

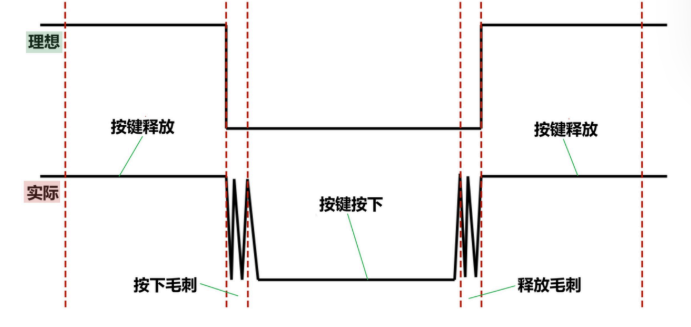

4.2 抖动波形对比图

4.3 不处理抖动的后果

  • 按下一次按键，软件会检测到多次电平跳变
  • 表现为：按一次LED翻转好几次、计数数值多加了好几个
  • 产品体验极差，完全达不到可用级别

五、软件消抖原理与实现

5.1 消抖核心思想

        避开抖动期，等电平稳定后再判断。 检测到电平变化时，不立刻确认状态，先延时一段时间（大于抖动时间），等抖动结束、电平稳定后，再读取一次电平进行确认。

5.2 消抖逻辑示意图

检测到电平变化
       │
       ▼
  延时10~20ms
       │
       ▼
  再次读取电平
       │
    ┌──┴──┐
    │     │
  状态一致  状态改变
    │     │
    ▼     ▼
确认有效  判定为干扰/抖动，忽略

5.3 为什么延时选20ms？

  • 绝大多数机械按键抖动时间都在20ms以内
  • 20ms延时可以覆盖99%以上的按键抖动
  • 再长会增加按键响应延迟，影响体验；再短可能消抖不彻底

六、CubeMX 完整配置步骤

6.1 系统基础配置

  1. 调试接口：SYS → Debug → Serial Wire，启用SWD下载调试
  2. 外部晶振：RCC → HSE → Crystal/Ceramic Resonator
  3. 时钟树：Clock Configuration中配置HSE为源，PLL倍频到72MHz，PCLK1=36MHz，PCLK2=72MHz

6.2 GPIO引脚配置

LED引脚（输出模式）
  • 引脚：例如PC13
  • 模式：GPIO_Output（推挽输出）
  • 速度：Low
  • 上下拉：No pull-up/down
  • 初始电平：GPIO_PIN_SET（高电平，灌电流接法默认熄灭）
按键引脚（输入模式）
  • 引脚：例如PA0
  • 模式：GPIO_Input
  • 上下拉：Pull-up（上拉输入）

    配置后，芯片内部自动接入40K上拉电阻

6.3 生成工程

  • 工程设置：选择MDK-ARM，输入工程名和路径
  • 代码生成：勾选外设初始化分文件生成
  • 点击GENERATE CODE生成代码

七、代码实现（三版递进）

7.1 Version1：基础版 - 单按键控制单LED

功能
  • 按下按键，LED点亮；松开按键，LED熄灭
  • 直接轮询读取，无消抖
代码（main.c 主循环）
/* USER CODE BEGIN WHILE */
while (1)
{
    // 1. 读取PA0引脚电平，底层是读IDR寄存器
    if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
    {
        // 2. 低电平=按键按下，PC13输出低电平，点亮LED
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
    }
    else
    {
        // 3. 高电平=按键松开，PC13输出高电平，熄灭LED
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
    }
}
/* USER CODE END WHILE */
缺点
  • 无消抖，按键抖动会导致LED闪烁
  • 长按一直亮，松开就灭，不是常用的"按一次切换一次"逻辑
  • CPU一直循环查询，占用资源
按⼀下就亮，在按⼀下就灭，重复
bool led_status = false; // false: 灭 true: 亮
while (1)
{
    if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        led_status = !led_status;
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, led_status?
        GPIO_PIN_RESET:GPIO_PIN_SET);
    }
}

7.2 Version2：扩展版 - 多按键多LED

功能
  • 按键1控制LED1，按键2控制LED2，独立工作
  • 按下对应按键，对应LED点亮
代码
while (1)
{
    // 按键1（PA0）控制LED1（PC13）
    if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
    {
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
    }
    else
    {
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
    }

    // 按键2（PA1）控制LED2（PB5）
    if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET)
    {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
    }
    else
    {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
    }
}
扩展思路

更多按键可通过数组+循环优化：

  • 定义按键引脚数组、LED引脚数组
  • 循环遍历每个按键，对应控制LED

7.3 Version3：工程版 - 带消抖的按键翻转

功能
  • 按一次按键，LED状态翻转一次
  • 带20ms软件消抖，解决抖动问题
  • 等待按键松开再触发，避免长按重复触发
执行流程图
开始
  │
  ▼
循环扫描按键
  │
  ▼
引脚是低电平？ ──否───┐
  │ 是                │
  ▼                  │
延时20ms消抖          │
  │                  │
  ▼                  │
还是低电平？ ──否─────┤
  │ 是                │
  ▼                  │
等待按键松开          │
  │                  │
  ▼                  │
翻转LED状态          │
  │                  │
  └──────────────────┘
完整代码
/* USER CODE BEGIN WHILE */
while (1)
{
    // 第一步：检测按键按下（电平变低）
    if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
    {
        // 第二步：延时20ms，跳过机械抖动期
        HAL_Delay(20);

        // 第三步：再次确认，防止是干扰脉冲
        if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
        {
            // 第四步：等待按键松开，避免长按一直触发
            while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET);

            // 第五步：翻转LED电平
            HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
        }
    }
}
/* USER CODE END WHILE */
逐行解析
  1. 第一次检测：快速扫描，发现电平变低，进入消抖流程
  2. HAL_Delay(20)：延时20ms，这段时间抖动逐渐消失，电平趋于稳定
  3. 第二次确认：再次读取电平，仍然为低，说明是真实按键按下，不是干扰毛刺
  4. 等待松开：阻塞等待按键松开，确保一次按下只触发一次
  5. 翻转电平：HAL_GPIO_TogglePin底层是读ODR→取反→写回，实现输出翻转

7.4 完整源码实现

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include <stdbool.h>

typedef enum
{
	LED1=1,
	LED2,
	LED3,
	LED4
}LED_t;

typedef enum
{
	KEY1=1,
	KEY2,
	KEY3,
	KEY4
}KEY_t;
/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
bool LED_status =false;
/* USER CODE END PD */

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
/* USER CODE BEGIN PFP */
void BSP_LED_Control(LED_t led,bool flag);
void BSP_LED_OFF(LED_t led);
void BSP_LED_ON(LED_t led);
bool BSP_KEY_Control(KEY_t key);

int main(void)
{
  while (1)
  {
    BSP_KEY_Control(KEY1)?BSP_LED_ON(LED1):BSP_LED_OFF(LED1);
    BSP_KEY_Control(KEY2)?BSP_LED_ON(LED2):BSP_LED_OFF(LED2);
    BSP_KEY_Control(KEY3)?BSP_LED_ON(LED3):BSP_LED_OFF(LED3);
    BSP_KEY_Control(KEY4)?BSP_LED_ON(LED4):BSP_LED_OFF(LED4);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}



  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11, GPIO_PIN_SET);

  /*Configure GPIO pins : PF8 PF9 PF10 PF11 */
  GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  /*Configure GPIO pins : PG6 PG7 PG8 PG10 */
  GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_10;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);

  /* USER CODE BEGIN MX_GPIO_Init_2 */

  /* USER CODE END MX_GPIO_Init_2 */
}

/* USER CODE BEGIN 4 */
void BSP_LED_Control(LED_t led,bool flag)
{
  GPIO_PinState state=flag?GPIO_PIN_RESET:GPIO_PIN_SET;
  switch(led)
  {
    case LED1:
    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_8,state);
    break;
    case LED2:
    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_9,state);
    break;
    case LED3:
    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_10,state);
    break;
    case LED4:
    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_11,state);
    break;
    default:
    break;
  }
}
void BSP_LED_OFF(LED_t led)
{
  BSP_LED_Control(led,false);
}
void BSP_LED_ON(LED_t led)
{
  BSP_LED_Control(led,true);
}
//xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
bool BSP_KEY_Control(KEY_t key)
{
  bool ret=false;
  switch(key)
  {
    case KEY1:
    if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_10)==GPIO_PIN_RESET)
    {
      HAL_Delay(20);
      if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_10)==GPIO_PIN_RESET)
      ret=true;
    }

    break;
    case KEY2:
    if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_6)==GPIO_PIN_RESET)
    {
      HAL_Delay(20);
      if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_6)==GPIO_PIN_RESET)
      ret=true;
    }
    break;
    case KEY3:
    if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_8)==GPIO_PIN_RESET)
    {
      HAL_Delay(20);
      if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_8)==GPIO_PIN_RESET)
      ret=true;
    }
    break;
    case KEY4:
    if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_7)==GPIO_PIN_RESET)
    {
      HAL_Delay(20);
      if(HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_7)==GPIO_PIN_RESET)
      ret=true;
    }
    break;
    default:
    break;
  }
  return ret;
}

八、全场景消抖方案对比

消抖方案实现原理优点缺点适用场景
软件延时消抖检测变化后延时再判断简单易用，无需额外硬件，成本为0延时占用CPU，主循环阻塞普通消费级产品、按键数量少、对实时性要求不高
定时器扫描消抖定时器定时（如10ms）扫描按键，记录状态变化不阻塞主循环，响应稳定，消抖可靠需要占用定时器资源，代码稍复杂多按键系统、对实时性要求高的产品
状态机消抖用状态机记录按键状态（松开、消抖、按下、释放）非阻塞，逻辑清晰，可扩展长按、短按代码量较大复杂按键交互、多功能按键
外部RC硬件消抖引脚增加RC低通滤波电路，平滑电平毛刺纯硬件，不占用CPU资源，抗干扰强增加元件成本，占用PCB空间工业强干扰环境、长引线按键
专用消抖芯片专用硬件芯片自动消抖输出效果最好，稳定性最高成本高，电路复杂高端工业产品、高可靠性要求场景

九、进阶：外部中断方式按键

除了轮询方式，还可以用外部中断（EXTI）实现按键检测：

  • 原理：按键电平变化触发外部中断，在中断服务函数中处理
  • 优势：不占用主循环，响应及时，支持低功耗唤醒
  • 注意：中断中同样需要消抖，通常用定时器延时消抖，避免中断中延时阻塞

🚩 高频面试题

  1. 按键检测为什么推荐上拉输入？

    上拉输入按键松开时内部上拉提供稳定高电平，按下接地变低，两种状态都确定；浮空输入松开时电平随机，受干扰会误触发。

  2. 什么是按键抖动？产生原因？一般持续多久？

    机械按键触点弹跳导致电平反复跳变，原因是金属触点的弹性。

    通常持续10~20ms。

  3. 软件消抖的原理是什么？为什么延时20ms？

    检测到电平变化后延时一段时间，等抖动结束电平稳定后再确认。

    20ms可以覆盖绝大多数机械按键的抖动时间，同时保证响应体验。

  4. 轮询按键和中断按键有什么区别？

    轮询：主循环反复读取引脚，简单易实现，占用CPU，响应有延迟。

    中断：电平变化触发中断，响应及时，不占用主循环，支持低功耗；但代码复杂，中断中需要注意消抖。

  5. STM32内部上拉电阻阻值大概多少？为什么叫弱上拉？

    约40KΩ，阻值大，驱动电流只有几十微安，仅能提供悬空时的偏置电平，驱动能力弱，因此叫弱上拉。

  6. 模拟输入模式能不能用来做按键检测？为什么？

    不能。模拟输入模式下施密特触发器关闭，数字输入通路断开，IDR寄存器读取无效，无法识别数字高低电平。
