专栏前言

上一篇我们掌握了CAN总线工业通信，实现了强干扰场景下的高可靠多设备组网，解决了设备间数字通信的问题。

但嵌入式系统最终要和物理世界交互，传感器的电压信号、温度电流模拟量、音频波形、模拟控制输出，都需要 模拟-数字转换器（ADC） 和 数字-模拟转换器（DAC） 作为桥梁。

很多新手做模拟采集总会遇到读数不准、漂移大、干扰多、输出带不动的问题，本质是不了解模拟外设的特性、校准方法和抗干扰设计。

ESP32集成了丰富的模拟外设：2路12位逐次逼近型ADC，支持最多20个通道、多种衰减量程、硬件校准、DMA连续采样；2路8位DAC，支持可调电压输出、DMA波形生成，配合定时器可实现任意波形输出。

本篇一次性讲透ESP-IDF下的ADC与DAC开发：
模拟接口核心原理 → ADC衰减与量程配置 → 硬件校准与精度优化 → 多通道单次采样实战 → DMA连续高频采样 → DAC电压输出与波形生成 → 抗干扰与可靠性设计 → 最佳实践与踩坑汇总
全程配可编译源码+架构图解，零基础也能实现工业级精准的模拟信号采集与输出。

下面是本篇完整的学习路线图：

一、模拟接口核心基础

1. 什么是ADC与DAC

ADC（Analog to Digital Converter）：将连续变化的模拟电压信号转换为离散的数字量，是采集传感器、电压、电流等模拟信号的核心入口。
DAC（Digital to Analog Converter）：将数字量转换为连续的模拟电压信号，用于模拟控制、波形生成、音量调节、基准输出等场景。

2. ESP32模拟外设资源总览

ESP32内置2个ADC控制器和2个DAC通道，各自特性与适用场景不同：

外设	分辨率	通道数	典型量程	最高采样率	核心说明
ADC1	12位（可配置9/10/11位）	8通道（GPIO32~GPIO39）	0~3.3V（配衰减）	200ksps	精度稳定，支持DMA，与WiFi无冲突，优先选用
ADC2	12位	10通道	0~3.3V（配衰减）	200ksps	与WiFi共享资源，WiFi启用时使用受限
DAC1	8位	1通道（GPIO25）	0~~VDD3P3（约0~~3.2V）	-	输出阻抗高，适合高阻负载，需缓冲后驱动功率电路
DAC2	8位	1通道（GPIO26）	0~VDD3P3	-	特性同DAC1

3. 关键概念

分辨率：数字量的位数，决定最小可分辨电压。12位ADC对应4096级，3.3V量程下约0.8mV/步；8位DAC对应256级，约13mV/步。
量程：可测量或输出的电压范围，ADC通过内部衰减器扩大量程。
采样率：每秒完成采样的次数，根据奈奎斯特定理，需至少为信号最高频率的2倍才能还原波形。
量化误差：模拟量数字化的固有误差，为±1LSB（最低有效位），分辨率越高误差越小。

在这里插入图片描述

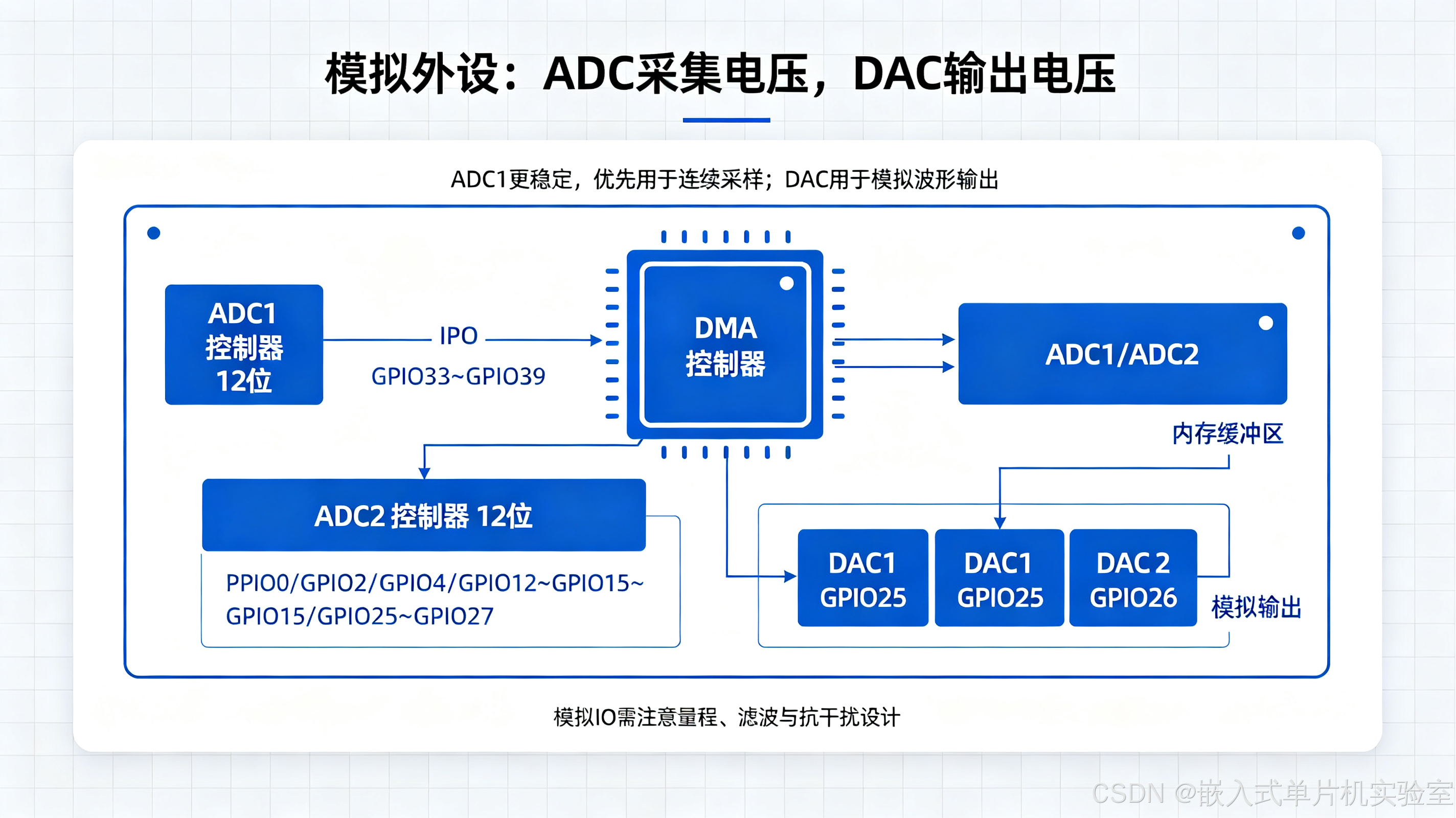

【配图1：ESP32模拟外设架构与通道分布图】
配图说明：展示芯片内部模拟前端、ADC1/ADC2控制器、DMA控制器、DAC模块的连接关系；标注各通道对应的GPIO引脚，直观呈现模拟外设的硬件架构。

下面是 ESP32 模拟外设的整体架构图：

二、ADC详解与配置

1. 衰减配置与量程选择

ESP32的ADC输入并非直接支持0~3.3V满幅，内部集成了可编程衰减器，不同衰减对应不同的满量程电压，这是新手最容易踩的坑。

衰减配置	满量程电压	推荐线性区间	选型说明
ADC_ATTEN_DB_0	~1.1V	0~1.0V	无衰减，精度最高，适合小信号精密采集
ADC_ATTEN_DB_2_5	~1.5V	0~1.4V	2.5dB衰减，中小量程场景
ADC_ATTEN_DB_6	~2.2V	0~2.0V	6dB衰减，中量程场景
ADC_ATTEN_DB_11	~3.9V	0~3.3V	11dB衰减，最常用，覆盖3.3V全量程

工程提示：实际满量程受芯片供电电压影响，3.3V供电下11dB衰减最大可测约3.3V；ADC输入绝对不能超过3.6V，否则会永久损坏芯片。

2. 三种采样模式

单次采样：软件触发一次转换一次，适合低速、低频信号采集，代码简单、占用资源少。
连续采样：ADC自动连续转换，通过DMA搬运数据，适合高频波形采集，CPU占用极低。
扫描模式：自动依次转换多个配置好的通道，适合多传感器同时采集，统一调度。

三种采样模式的选择流程如下：

3. 硬件校准原理

ESP32的ADC存在固有偏移误差和增益误差，出厂时每个芯片的校准参数已烧录在eFuse中，可读取参数进行硬件校正，无需额外校准电路即可将精度从±5%提升到±1%左右。

两点校准：基于零点和满量程点的参数，同时修正偏移和增益误差。
Vref校准：基于内部参考电压的校准值，修正增益误差。

4. 核心API

#include "driver/adc.h"
#include "esp_adc_cal.h"

// 配置ADC分辨率
esp_err_t adc1_config_width(adc_bits_width_t width);

// 配置指定通道的衰减
esp_err_t adc1_config_channel_atten(adc1_channel_t channel, adc_atten_t atten);

// 读取通道原始采样值
int adc1_get_raw(adc1_channel_t channel);

// 初始化校准特征，读取eFuse参数
esp_adc_cal_value_t esp_adc_cal_characterize(
    adc_unit_t adc_num,
    adc_atten_t atten,
    adc_bits_width_t bit_width,
    uint32_t default_vref,
    esp_adc_cal_characteristics_t *chars
);

// 原始值转换为真实电压（单位：mV）
uint32_t esp_adc_cal_raw_to_voltage(uint32_t raw, const esp_adc_cal_characteristics_t *chars);

在这里插入图片描述

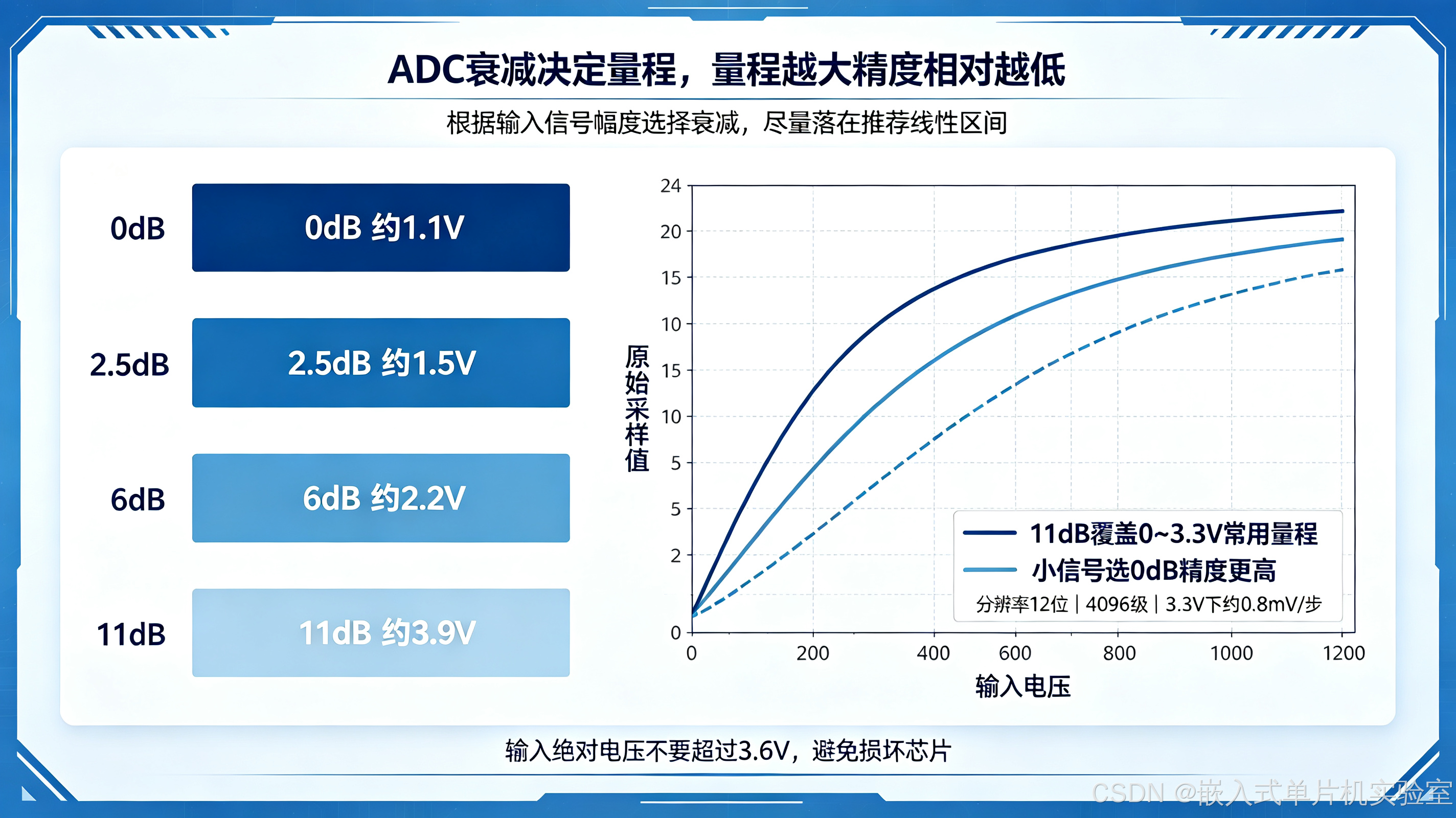

【配图2：ADC衰减量程与精度特性对比图】
配图说明：用条形图对比四种衰减的满量程电压；曲线展示不同量程下的线性度，标注推荐工作区间，直观呈现衰减配置的选型依据。

三、实战1：多通道ADC采集与硬件校准

实现功能：ADC1的两个通道采集模拟电压，使用eFuse硬件校准，多次采样取平均降噪，输出真实电压值。

完整可编译源码

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"
#include "esp_adc_cal.h"
#include "esp_log.h"

#define TAG "ADC_DEMO"

#define ADC_UNIT    ADC_UNIT_1
#define ADC_WIDTH   ADC_WIDTH_BIT_12  // 12位分辨率
#define ADC_ATTEN   ADC_ATTEN_DB_11   // 11dB衰减，覆盖0~3.3V

#define CHAN_1      ADC1_CHANNEL_6   // GPIO34
#define CHAN_2      ADC1_CHANNEL_7   // GPIO35
#define SAMPLE_CNT  16               // 单次平均采样次数

// 校准特征结构体
static esp_adc_cal_characteristics_t adc_chars;

// ADC初始化与硬件校准
static void adc_init_calibrate(void)
{
    // 1. 配置分辨率
    adc1_config_width(ADC_WIDTH);

    // 2. 配置通道衰减
    adc1_config_channel_atten(CHAN_1, ADC_ATTEN);
    adc1_config_channel_atten(CHAN_2, ADC_ATTEN);

    // 3. 读取eFuse校准参数
    esp_adc_cal_value_t cal_type = esp_adc_cal_characterize(
        ADC_UNIT,
        ADC_ATTEN,
        ADC_WIDTH,
        1100,  // 默认参考电压1100mV
        &adc_chars
    );

    if(cal_type == ESP_ADC_CAL_VAL_EFUSE_VREF) {
        ESP_LOGI(TAG, "校准方式：eFuse Vref");
    } else if(cal_type == ESP_ADC_CAL_VAL_EFUSE_TP) {
        ESP_LOGI(TAG, "校准方式：eFuse两点校准");
    } else {
        ESP_LOGW(TAG, "无出厂校准，使用默认参考电压");
    }
}

// 读取指定通道的校准后电压（单位：mV）
static uint32_t adc_read_voltage(adc1_channel_t chan)
{
    uint32_t raw_sum = 0;
    // 多次采样取平均，抑制随机噪声
    for(int i = 0; i < SAMPLE_CNT; i++) {
        raw_sum += adc1_get_raw(chan);
    }
    uint32_t raw_avg = raw_sum / SAMPLE_CNT;

    // 转换为真实电压
    return esp_adc_cal_raw_to_voltage(raw_avg, &adc_chars);
}

void adc_sample_task(void *pvParameters)
{
    while(1) {
        uint32_t v1 = adc_read_voltage(CHAN_1);
        uint32_t v2 = adc_read_voltage(CHAN_2);

        ESP_LOGI(TAG, "通道1：%4d mV  |  通道2：%4d mV", v1, v2);
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

void app_main(void)
{
    adc_init_calibrate();
    xTaskCreate(adc_sample_task, "adc_task", 4096, NULL, 3, NULL);
    ESP_LOGI(TAG, "ADC初始化与校准完成");
}

关键说明

16次采样取平均是工业级最常用的软件降噪方法，有效减小随机噪声，对采样速度影响极小。
优先使用ADC1，ADC2与WiFi共享资源，开启WiFi后会冲突，无法正常使用。
输入信号尽量落在推荐线性区间，接近满量程时线性度下降，误差增大。

多通道 ADC 采集与硬件校准的完整流程如下：

四、进阶：DMA连续高频采样

适合音频、振动、脉冲等高频波形采集场景，ADC自动连续转换，DMA硬件自动搬运数据到内存，全程无需CPU干预，效率极高。

工作原理

ADC配置为连续转换模式，转换完成自动触发下一次采样
DMA控制器自动将ADC数据寄存器的值搬运到RAM缓冲区
采用双缓冲区乒乓机制：处理缓冲区A的数据时，ADC继续往缓冲区B采样，交替切换，不丢失任何采样点
缓冲区满触发中断，通知CPU批量处理数据

DMA 双缓冲乒乓机制的工作流程如下：

适用场景

音频采集、声纹检测
振动信号分析、脉冲计数
高速传感器数据采集
示波器、逻辑分析仪类应用

工程提示：连续采样需配合合理的采样率和缓冲区大小，避免数据溢出和处理不及时。

五、DAC详解与波形输出

1. DAC核心特性

8位分辨率，共256级输出电压
输出范围：0 ~ VDD3P3 - 0.1V，3.3V供电下约0~3.2V
输出阻抗高（约25kΩ），不能直接驱动低阻负载，必须加运放缓冲
支持DMA连续输出，配合定时器可生成任意频率的波形

2. 核心API

#include "driver/dac.h"

// 使能DAC通道输出
esp_err_t dac_output_enable(dac_channel_t channel);

// 输出指定数字值，范围0~255
esp_err_t dac_output_voltage(dac_channel_t channel, uint8_t dac_value);

// 禁用DAC输出
esp_err_t dac_output_disable(dac_channel_t channel);

实战2：DAC电压输出与正弦波生成

实现功能：DAC1输出静态电压，预计算正弦波查找表，通过软件定时更新模拟连续波形输出。

#include <stdio.h>
#include <math.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/dac.h"
#include "esp_log.h"

#define TAG "DAC_DEMO"
#define DAC_CHAN DAC_CHANNEL_1  // GPIO25

#define SINE_POINTS 100  // 正弦波一个周期的点数
uint8_t sine_table[SINE_POINTS];

// 生成正弦波查找表
static void generate_sine_table(void)
{
    for(int i = 0; i < SINE_POINTS; i++) {
        float angle = 2 * 3.1415926f * i / SINE_POINTS;
        // 正弦值归一化到0~1，再映射到0~255
        float value = (sinf(angle) + 1.0f) / 2.0f;
        sine_table[i] = (uint8_t)(value * 255.0f);
    }
}

// 静态电压输出测试
static void dac_static_test(void)
{
    dac_output_enable(DAC_CHAN);
    dac_output_voltage(DAC_CHAN, 128);  // 输出约1.65V（中间值）
    ESP_LOGI(TAG, "输出静态电压：约1.65V");
}

// 连续正弦波输出
void dac_wave_task(void *pvParameters)
{
    uint32_t idx = 0;
    while(1) {
        dac_output_voltage(DAC_CHAN, sine_table[idx]);
        idx = (idx + 1) % SINE_POINTS;
        // 延时决定波形频率，100点+100us延时约100Hz
        esp_rom_delay_us(100);
    }
}

void app_main(void)
{
    generate_sine_table();
    dac_static_test();
    xTaskCreate(dac_wave_task, "dac_task", 4096, NULL, 4, NULL);
    ESP_LOGI(TAG, "DAC波形输出启动");
}

关键说明

软件延时输出仅适合低频演示，高频连续波形需配合DMA+定时器实现，CPU占用更低、频率更精准。
DAC输出必须加电压跟随器（运放缓冲）才能驱动低阻负载，直接带载会导致电压大幅偏低。
8位分辨率适合一般控制类场景，高精度需求需外接12位以上的独立DAC芯片。

在这里插入图片描述

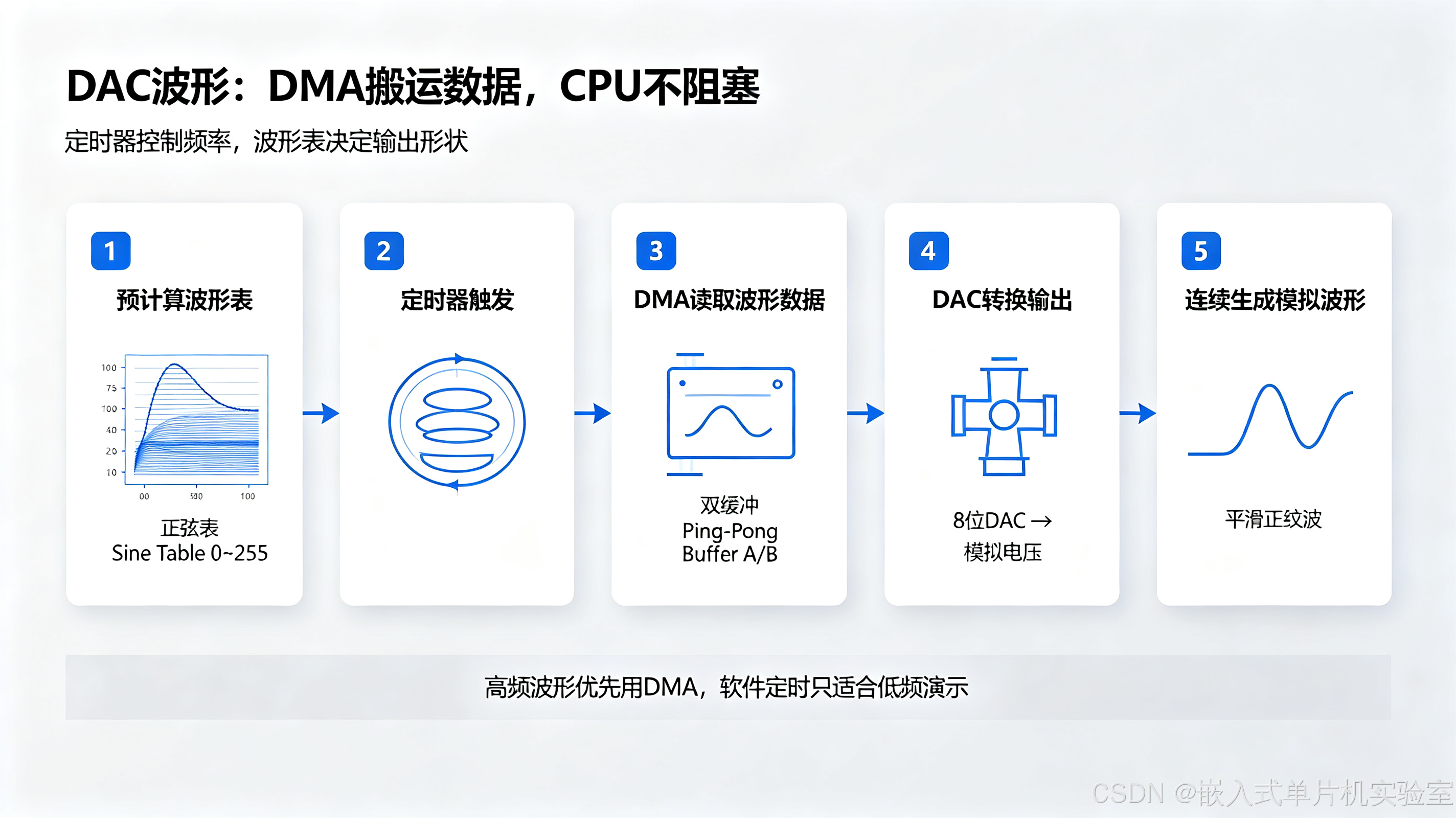

【配图3：DAC波形生成与DMA传输流程图】
配图说明：展示查找表→DMA控制器→DAC→模拟输出的完整数据流，标注定时器触发、双缓冲乒乓操作，直观呈现连续波形生成的工作机制。

六、工程化：抗干扰与精度优化

1. 硬件抗干扰设计

电源滤波：模拟电源引脚就近加100nF去耦电容+10μF电解电容，滤除电源噪声。
输入滤波：ADC输入端加RC低通滤波，截止频率根据采样率选择，滤除高频干扰。
布线规范：模拟走线与数字走线分开，避免平行走线，减少串扰；模拟地与数字地单点共地，避免地环流。
过压保护：ADC输入端串联限流电阻+钳位二极管，防止过压损坏芯片。
输出缓冲：DAC输出加运放电压跟随器，降低输出阻抗，提高带载能力和稳定性。

2. 软件精度优化

多次平均：16/32次采样取平均，抑制随机噪声，性价比最高。
滑动滤波：一阶低通滤波算法，平滑慢变信号，消除突发干扰。
定期校准：系统空闲时执行零点和量程校准，修正温漂和时漂。
异常校验：对采样值做范围判断，超出合理范围判定为传感器故障或开路。

3. 可靠性设计

关键模拟参数增加超时检测，长时间无更新触发告警。
ADC和DAC外设初始化后做自检，验证外设工作正常。
工业级场景增加外部基准电压源，替代内部基准，提升长期稳定性。

七、工程最佳实践

ADC选型原则
- 优先使用ADC1，避免与WiFi冲突；必须用ADC2时要和WiFi分时复用。
- 在满足量程的前提下，尽量选小的衰减，精度更高。
- 采样率按信号最高频率的5~10倍设计，留足余量。
- 输入信号尽量控制在线性区间，不要接近满量程。
DAC使用原则
- 静态控制场景直接写寄存器，动态波形用DMA输出。
- 必须加缓冲运放，禁止直接驱动低阻负载。
- 8位分辨率满足一般控制需求，高精度场景外接高位DAC。
通用设计规范
- 模拟电路远离高频数字电路、电源电路、功率电路。
- 敏感模拟信号用屏蔽线，屏蔽层单端接地。
- 量产产品增加校准工序，修正个体差异。

八、新手高频踩坑汇总

ADC读数不准、偏差很大
- 没有配置衰减，默认0dB衰减只能测1.1V以内，超过就饱和顶格。
- 没有做硬件校准，芯片固有偏移和增益误差导致整体偏差。
- 电源噪声大，没有滤波，读数跳变严重。
- 输入信号超过量程，ADC饱和后读数保持最大值。
ADC读数跳变、噪声大
- 没有加输入滤波，高频干扰串入采样通道。
- 采样次数太少，随机噪声没有被平均掉。
- 模拟电源和数字电源混布，电源噪声耦合到模拟通路。
- 走线太长，引入空间电磁干扰。
DAC输出电压不对
- 直接带低阻负载，输出阻抗高导致电压被拉低。
- 供电电压不是标准3.3V，满量程随供电变化。
- 输出值超出0~255范围，数据溢出错误。
连续采样丢数据、错位
- 缓冲区太小，处理不及时导致新数据覆盖旧数据。
- 没有用双缓冲乒乓机制，处理数据时采样不停止。
- DMA优先级太低，被其他高优先级任务抢占。
ADC2完全用不了
- 开启了WiFi，ADC2与WiFi共享资源，硬件冲突。
- 必须使用ADC2的场景，要在WiFi关闭时采样，采样完成再开WiFi。
