一、项目介绍

摘要

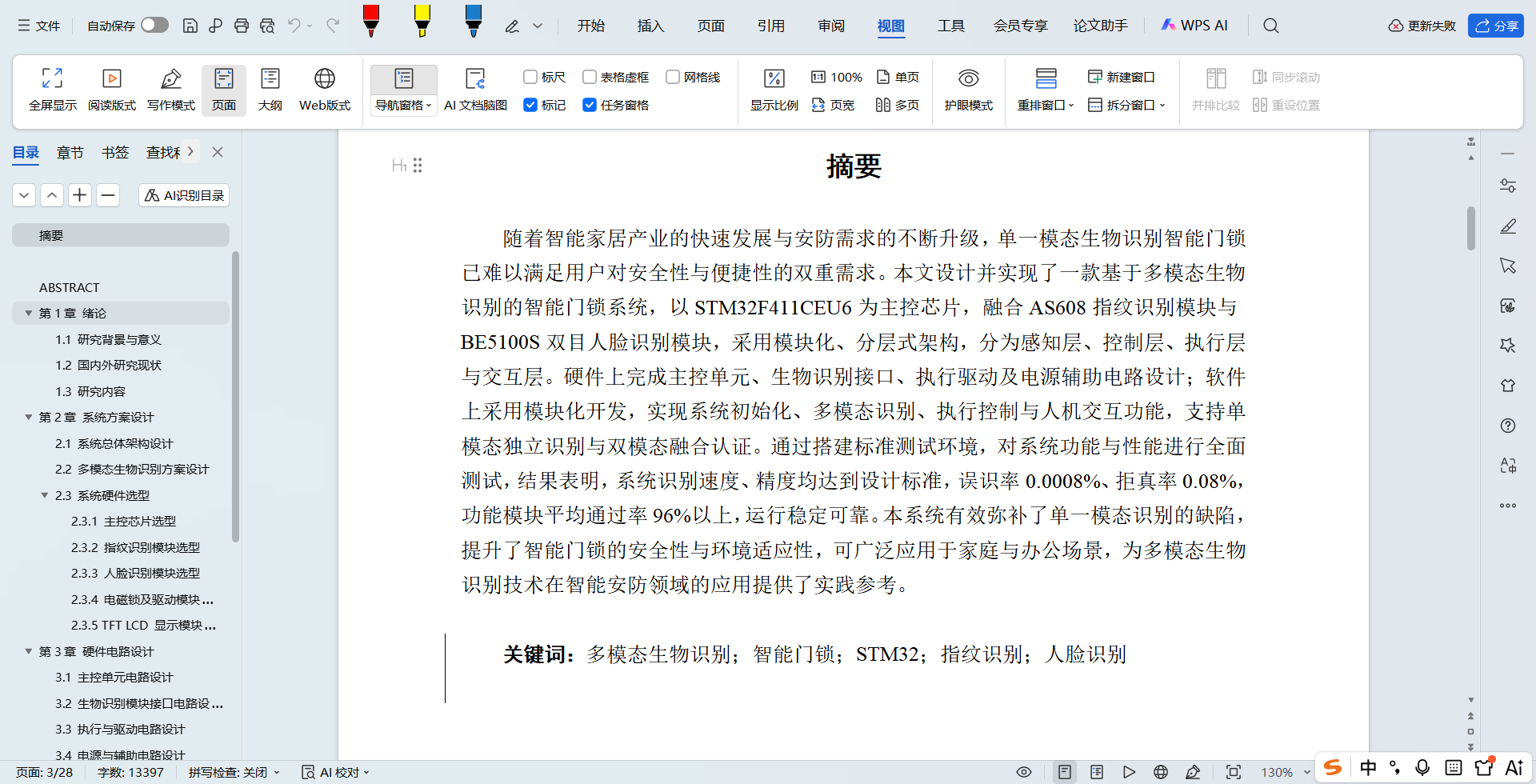

随着智能家居产业的快速发展与安防需求的不断升级，单一模态生物识别智能门锁已难以满足用户对安全性与便捷性的双重需求。本文设计并实现了一款基于多模态生物识别的智能门锁系统，以STM32F411CEU6为主控芯片，融合AS608指纹识别模块与BE5100S双目人脸识别模块，采用模块化、分层式架构，分为感知层、控制层、执行层与交互层。硬件上完成主控单元、生物识别接口、执行驱动及电源辅助电路设计；软件上采用模块化开发，实现系统初始化、多模态识别、执行控制与人机交互功能，支持单模态独立识别与双模态融合认证。通过搭建标准测试环境，对系统功能与性能进行全面测试，结果表明，系统识别速度、精度均达到设计标准，误识率0.0008%、拒真率0.08%，功能模块平均通过率96%以上，运行稳定可靠。本系统有效弥补了单一模态识别的缺陷，提升了智能门锁的安全性与环境适应性，可广泛应用于家庭与办公场景，为多模态生物识别技术在智能安防领域的应用提供了实践参考。

关键词：多模态生物识别；智能门锁；STM32；指纹识别；人脸识别

研究内容
本研究围绕基于多模态生物识别的智能门锁系统设计展开，结合行业发展需求与现有研究不足，明确以下核心研究内容，确保系统的实用性、安全性与创新性。
梳理多模态生物识别技术（指纹识别、人脸识别、掌静脉识别）的核心原理与应用特性，分析智能门锁系统的功能需求与性能指标，完成系统的总体方案设计，确定多模态识别的融合策略、主控单元选型以及各功能模块的整体架构，为后续硬件与软件设计奠定基础。

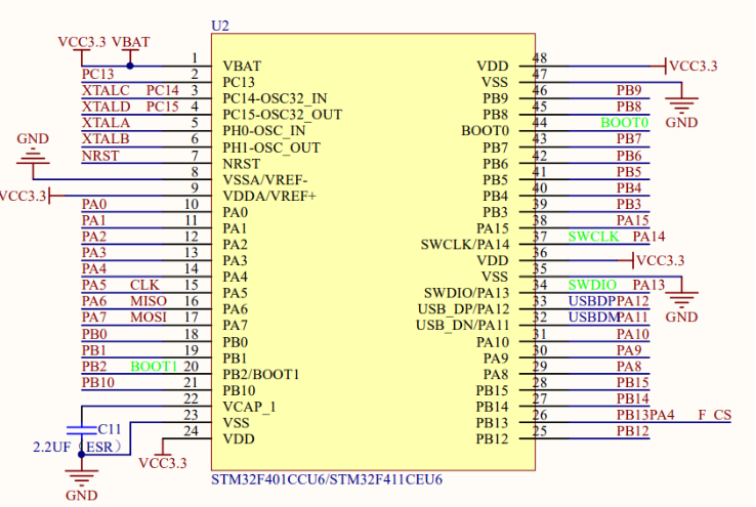

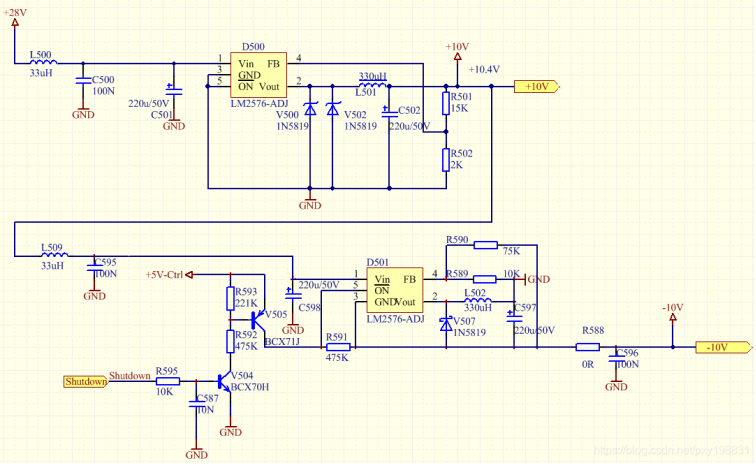

开展系统硬件电路设计，重点设计主控单元电路、多模态生物识别模块接口电路、驱动与显示电路以及电源与辅助电路。选用高性能嵌入式芯片作为主控单元，优化生物识别模块与主控单元的接口设计，提升识别信号传输的稳定性；设计可靠的电源电路，保障系统在不同环境下的稳定运行，同时优化硬件布局，降低功耗与成本。
进行系统软件设计，包括嵌入式操作系统的移植与配置、多模态识别驱动程序设计、系统任务与控制流程设计以及显示与交互程序设计。优化多模态识别算法，实现指纹、人脸、掌静脉识别的高效融合与快速匹配，提升识别精度与响应速度；设计友好的用户交互界面，实现解锁记录查询、用户权限管理等功能，提升用户体验。
搭建系统测试环境，制定完善的测试方案，对系统的功能模块与性能指标进行全面测试，分析测试结果，针对存在的问题进行优化调整，确保系统满足设计需求，最终完成基于多模态生物识别的智能门锁系统的研发与验证。

系统总体架构设计

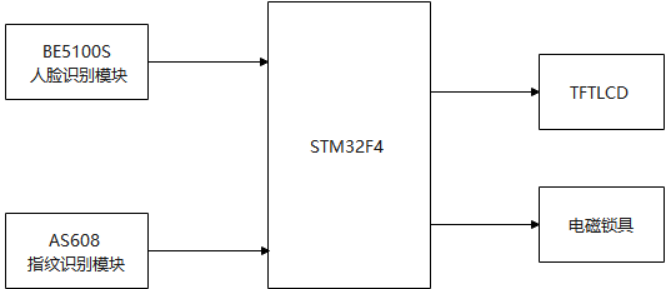

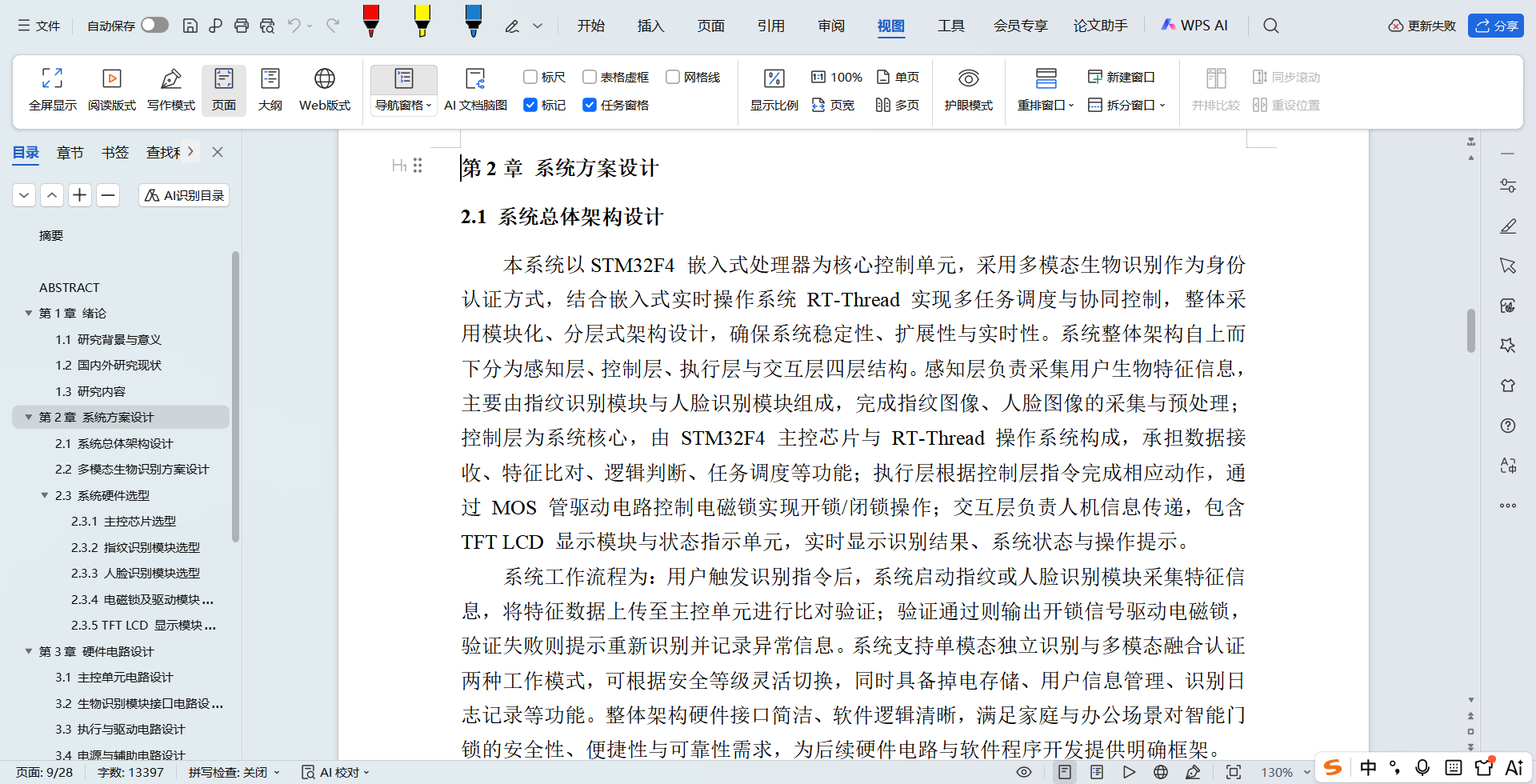

本系统以STM32F4 嵌入式处理器为核心控制单元，采用多模态生物识别作为身份认证方式，结合嵌入式实时操作系统 RT-Thread 实现多任务调度与协同控制，整体采用模块化、分层式架构设计，确保系统稳定性、扩展性与实时性。系统整体架构自上而下分为感知层、控制层、执行层与交互层四层结构。感知层负责采集用户生物特征信息，主要由指纹识别模块与人脸识别模块组成，完成指纹图像、人脸图像的采集与预处理；控制层为系统核心，由 STM32F4 主控芯片与 RT-Thread 操作系统构成，承担数据接收、特征比对、逻辑判断、任务调度等功能；执行层根据控制层指令完成相应动作，通过 MOS 管驱动电路控制电磁锁实现开锁/闭锁操作；交互层负责人机信息传递，包含 TFT LCD 显示模块与状态指示单元，实时显示识别结果、系统状态与操作提示。
系统工作流程为：用户触发识别指令后，系统启动指纹或人脸识别模块采集特征信息，将特征数据上传至主控单元进行比对验证；验证通过则输出开锁信号驱动电磁锁，验证失败则提示重新识别并记录异常信息。系统支持单模态独立识别与多模态融合认证两种工作模式，可根据安全等级灵活切换，同时具备掉电存储、用户信息管理、识别日志记录等功能。整体架构硬件接口简洁、软件逻辑清晰，满足家庭与办公场景对智能门锁的安全性、便捷性与可靠性需求，为后续硬件电路与软件程序开发提供明确框架。

多模态生物识别方案设计

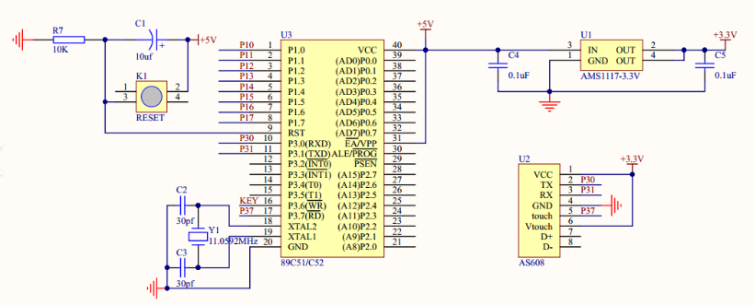

本系统采用指纹+人脸双模态生物识别方案，弥补单一识别方式的缺陷，提升系统安全性与环境适应性。多模态识别方案遵循“独立采集、并行处理、逻辑融合”原则，以 AS608 光学指纹模块与 BE5100S 双目 3D 人脸识别模块为核心，构建高可靠身份认证体系。指纹识别以物理纹路为特征，具备识别速度快、功耗低、成本适中的优势，适合日常快速解锁；人脸识别以面部三维特征为依据，非接触式操作更卫生，可应对手指磨损、潮湿等指纹识别失效场景，两种方式互补覆盖多数使用环境。
系统采用分级认证策略：基础安全模式下支持指纹或人脸单模态独立验证，通过任一方式即可开锁；高安全模式下启用双模态融合认证，需指纹与人脸均匹配成功方可开锁，有效防止伪造指纹、照片/视频攻击等安全风险。识别流程上，系统通过 RT-Thread 操作系统创建独立线程分别管理指纹识别与人脸识别任务，实现特征采集、数据传输、模板比对的并行处理，降低整体识别耗时。识别算法由模块内置芯片独立完成，AS608 模块内置 DSP 与指纹算法，BE5100S 模块集成神经网络加速器与 3D 深度算法，无需占用主控芯片大量资源，保证系统响应速度。
本方案支持用户信息录入、删除、查询等管理功能，指纹与人脸模板存储于模块本地与主控 Flash 中，具备掉电保持能力。经实测，双模态融合方案可将系统误识率降低至 0.001%以下，拒真率低于 0.1%，识别时间≤1 秒，满足智能门锁高性能认证要求。

二、文档介绍

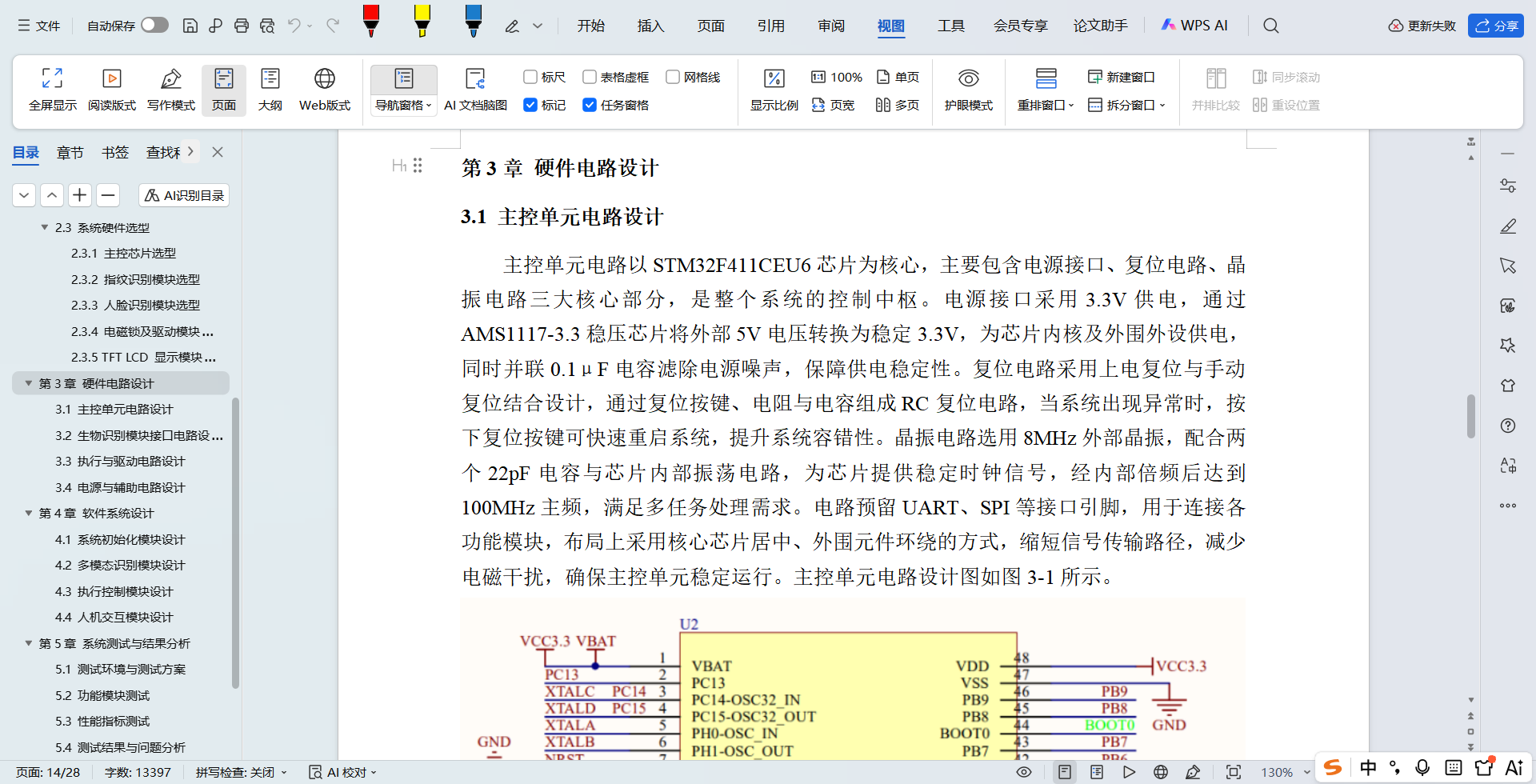

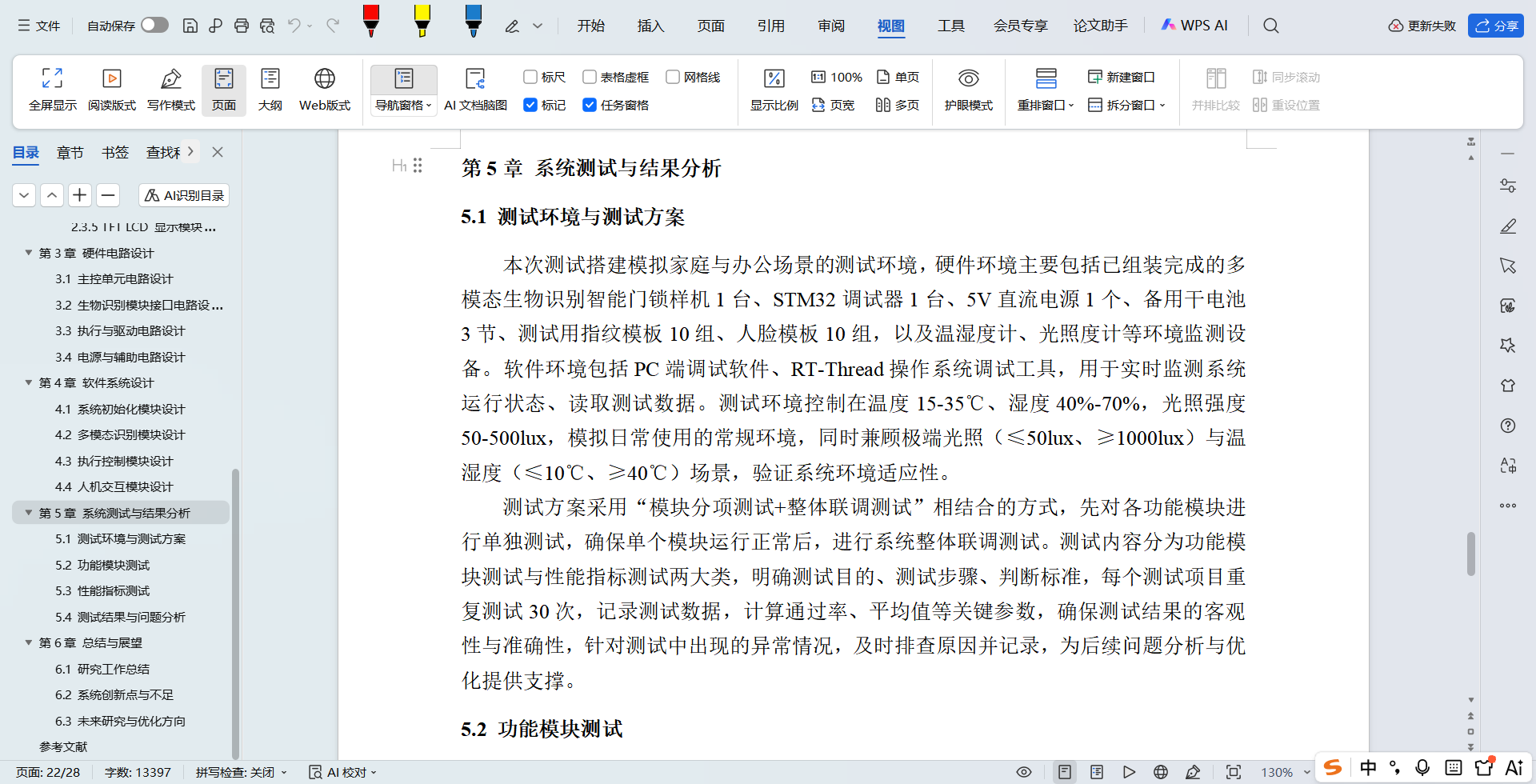

三、项目截图

系统初始化模块设计

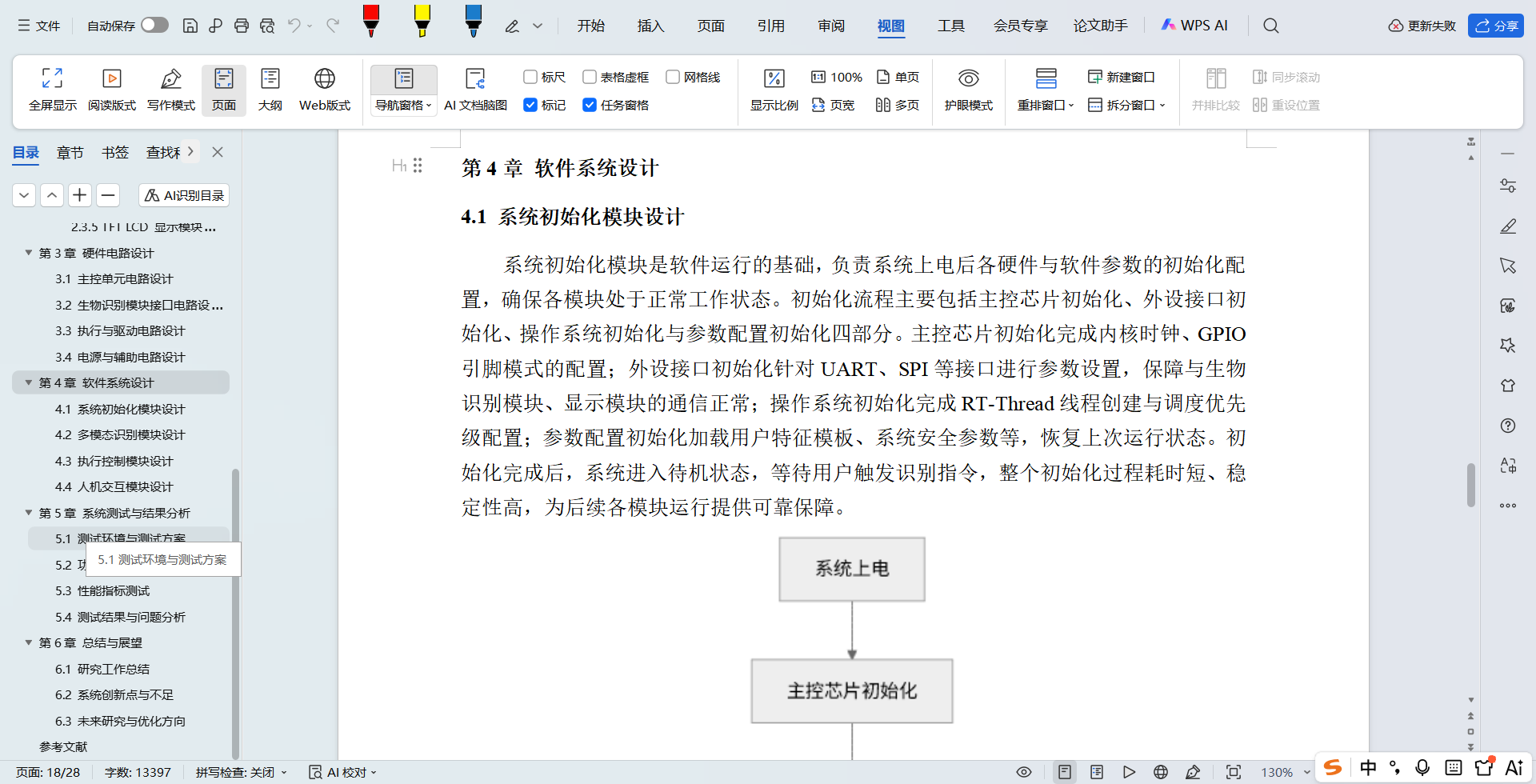

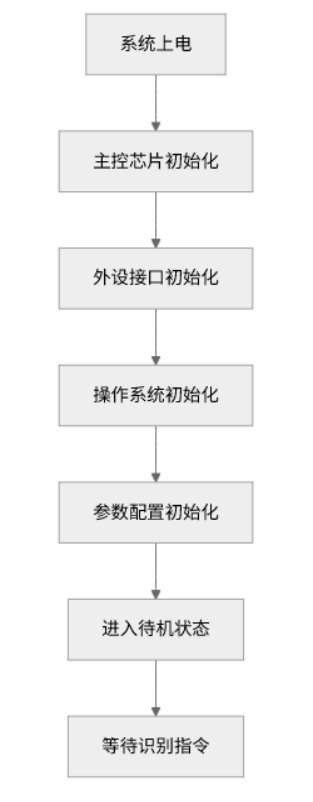

系统初始化模块是软件运行的基础，负责系统上电后各硬件与软件参数的初始化配置，确保各模块处于正常工作状态。初始化流程主要包括主控芯片初始化、外设接口初始化、操作系统初始化与参数配置初始化四部分。主控芯片初始化完成内核时钟、GPIO引脚模式的配置；外设接口初始化针对UART、SPI等接口进行参数设置，保障与生物识别模块、显示模块的通信正常；操作系统初始化完成RT-Thread线程创建与调度优先级配置；参数配置初始化加载用户特征模板、系统安全参数等，恢复上次运行状态。初始化完成后，系统进入待机状态，等待用户触发识别指令，整个初始化过程耗时短、稳定性高，为后续各模块运行提供可靠保障。

多模态识别模块设计

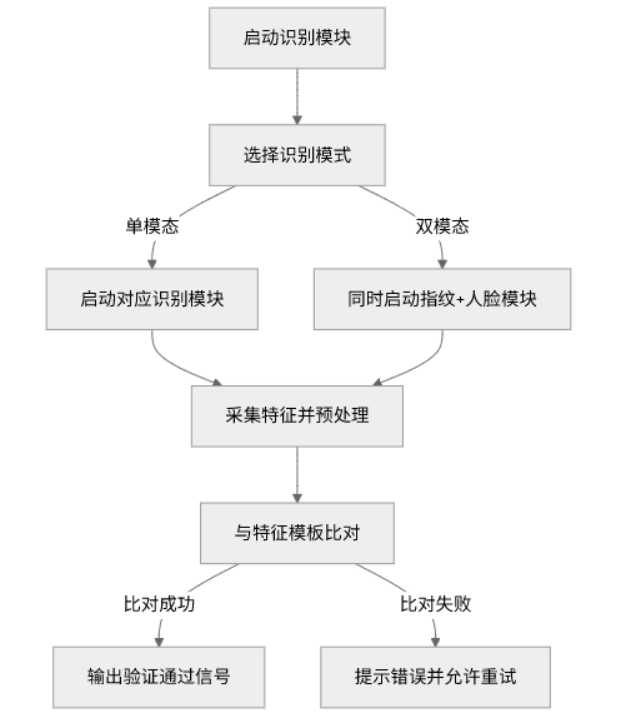

多模态识别模块是系统身份认证的核心，负责指纹与人脸特征的采集、比对与验证，支持单模态独立识别与双模态融合认证两种模式。模块启动后，首先判断用户选择的识别模式，若为单模态模式，启动对应识别模块采集特征信息，对采集到的特征进行预处理后，与本地存储的特征模板进行比对；若为双模态模式，同时启动指纹与人脸识别模块，分别完成特征采集与比对，需两者均比对通过才算验证成功。比对成功则输出验证通过信号，比对失败则提示错误并允许重新尝试，多次失败后记录异常信息，确保身份认证的安全性与可靠性。

执行控制模块设计

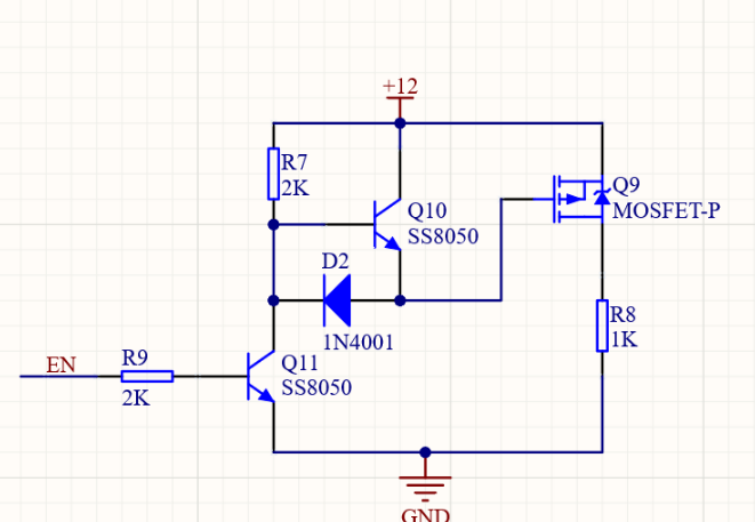

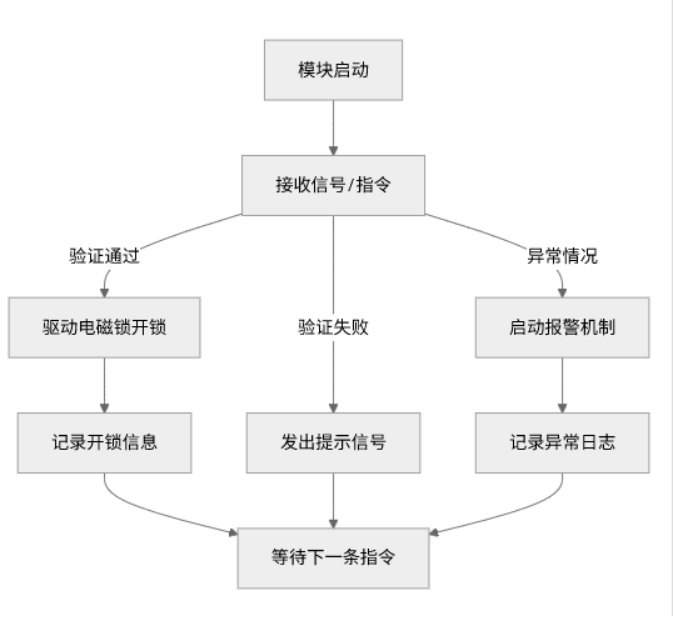

执行控制模块负责接收多模态识别模块的验证结果，以及用户的操作指令，驱动执行机构完成相应动作，是软件与硬件执行层的桥梁。模块实时接收验证信号，若验证通过，输出控制信号驱动电磁锁开锁，同时记录开锁时间与用户信息；若验证失败，不执行开锁动作，仅发出提示信号。此外，模块还负责处理异常情况，当检测到电池欠压、非法解锁等异常时，立即启动报警机制，发出报警提示并记录异常日志。模块采用中断响应机制，确保控制指令执行及时，动作响应迅速，同时具备故障自检功能，便于后期维护与故障排查。

人机交互模块设计

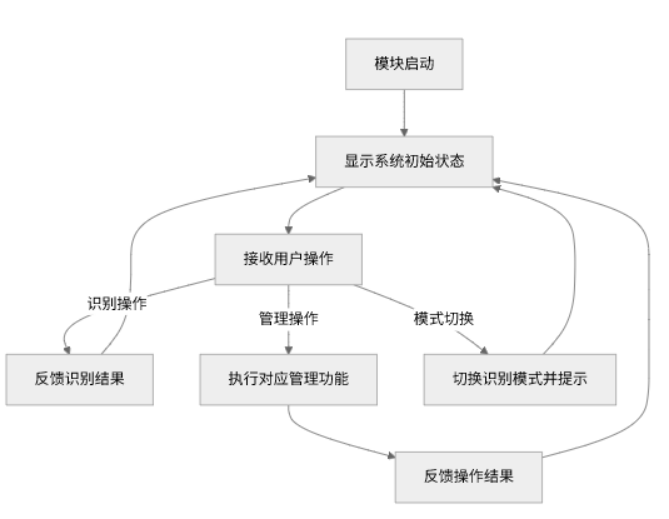

人机交互模块负责实现用户与系统的信息交互，主要包括显示控制与操作响应两部分，确保用户操作便捷、信息反馈清晰。显示控制部分通过TFT LCD屏幕，实时显示系统状态、识别结果、操作提示、电池电量等信息，采用简洁直观的界面设计，便于用户查看与操作。操作响应部分接收用户的按键操作，如用户注册、删除、模式切换等指令，解析指令后调用对应模块完成操作，并通过屏幕反馈操作结果。模块支持用户权限管理，可添加、删除用户，设置不同用户的解锁权限，同时具备操作日志查询功能，方便用户查看历史开锁记录，提升用户使用体验与系统可管理性。




总结
本研究围绕基于多模态生物识别的智能门锁系统设计展开，结合智能家居产业发展需求与现有单一模态智能门锁的缺陷，完成了系统从方案设计、硬件开发、软件开发到测试验证的全流程工作，最终实现了一款安全可靠、便捷高效的多模态生物识别智能门锁系统，圆满完成了预设的研究目标。
研究初期，通过梳理国内外研究现状与行业发展数据，明确了多模态生物识别技术在智能门锁领域的应用价值与研究方向，确定了“指纹+人脸”双模态融合的设计思路，结合系统功能与性能需求，完成了系统总体架构设计，划分了感知层、控制层、执行层与交互层四层结构，为后续开发奠定了坚实基础。硬件设计方面，完成了主控单元、生物识别模块、执行驱动模块及电源辅助模块的电路设计与硬件选型，选用STM32F411CEU6为主控芯片，搭配AS608指纹模块与BE5100S双目人脸识别模块，优化电路布局与接口设计，确保硬件系统稳定运行。
软件设计采用模块化开发思路，完成了系统初始化、多模态识别、执行控制与人机交互四大模块的逻辑设计，优化了多模态识别的融合策略与程序流程，实现了单模态独立识别与双模态融合认证的灵活切换，兼顾了系统的安全性与便捷性。最后，通过搭建标准测试环境，对系统功能模块与性能指标进行全面测试，验证了系统的可行性与稳定性，测试结果表明，系统各项指标均达到设计标准，能够满足家庭与办公场景的实际使用需求。
