嵌入式开发中桥接架构的核心概念、设计思路、适用场景和具体实现方式 —— 核心是搞懂桥接架构如何解决嵌入式系统中 “硬件 / 协议多样性” 与 “上层业务逻辑复用” 的矛盾，让系统适配不同硬件 / 协议时无需修改核心业务代码，同时兼顾嵌入式 “资源受限、实时性要求高” 的特点。

一、嵌入式中桥接架构的核心定义

桥接架构的本质是 “分离抽象与实现”，在嵌入式开发中，具体表现为：

• 将上层业务逻辑（抽象层）（比如 “读取传感器数据”、“上报数据到云端”）与底层硬件 / 协议实现（实现层）（比如 “通过 I2C 读 SHT30”、“通过 SPI 读 W25Q64”、“通过 MQTT 上报”、“通过 HTTP 上报”）彻底解耦；
• 引入桥接层作为中间层，定义统一的接口规范，让抽象层通过桥接层调用实现层，实现层的变更（如换传感器、换通信协议）不会影响抽象层。

通俗比喻

嵌入式系统像 “遥控器（抽象层）控制家电（实现层）”：

• 抽象层：遥控器的 “开 / 关 / 调温” 按键（统一操作逻辑）；
• 桥接层：遥控器的 “通信协议”（红外 / Bluetooth/WiFi）；
• 实现层：空调 / 电视 / 风扇（不同硬件，适配对应通信协议）；
• 核心价值：换家电（实现层）或换通信协议（桥接层），遥控器的按键逻辑（抽象层）不用改。

二、嵌入式为什么需要桥接架构？

嵌入式系统的硬件 / 协议多样性是核心痛点，桥接架构能精准解决：

嵌入式开发痛点	桥接架构的解决方案
硬件外设多样（如温湿度传感器有 I2C/SPI/UART 版本）	抽象层定义 “读温湿度” 接口，不同接口的传感器实现各自的驱动（实现层），桥接层统一调用
通信协议多样（如数据上报支持 MQTT/HTTP/4G 串口）	抽象层定义 “数据上报” 接口，不同协议的上报逻辑（实现层）通过桥接层对接，业务层无感
硬件平台升级（如从 STM32 换 ESP32，业务逻辑不变）	抽象层复用，仅替换底层硬件相关的实现层，桥接层适配新平台的接口
功能模块扩展（如 OTA 升级新增 4G 传输方式）	新增 4G 传输的实现层，桥接层接入，上层 OTA 逻辑无需修改
资源受限（MCU 内存 / 算力有限）	桥接层轻量设计，仅保留核心接口，避免过度抽象占用资源

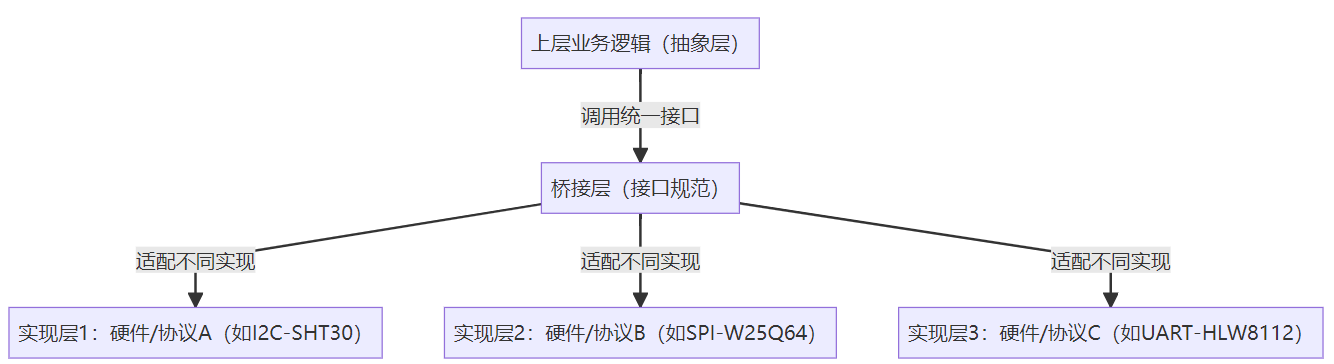

三、嵌入式桥接架构的核心组成（分层设计）

各层职责（嵌入式场景）

1. 抽象层（业务层）：

   • 嵌入式系统的核心业务逻辑（如 “采集温湿度→判断阈值→上报云端”）；
   • 只调用桥接层的统一接口，不关心底层是哪种硬件 / 协议；
   • 示例：sensor_read_temperature()（只定义 “读温度”，不关心传感器型号）。

2. 桥接层（接口层）：

   • 定义抽象层与实现层之间的统一接口规范（嵌入式中通常用函数指针 / 结构体封装）；
   • 负责 “转发” 抽象层的调用到具体实现层，是解耦的核心；
   • 核心要求：接口极简、稳定，适配嵌入式实时性（无冗余逻辑）。

3. 实现层（驱动 / 协议层）：

   • 底层硬件驱动、通信协议的具体实现（如 I2C 驱动 SHT30、单总线驱动 DHT11）；
   • 严格遵循桥接层的接口规范，新增 / 替换实现层不影响上层；

   • 示例：sht30_i2c_read_temp()、dht11_onewire_read_temp()。

四、嵌入式桥接架构的典型应用场景

        以下以 “温湿度传感器采集” 为例，给出嵌入式 C 语言的桥接架构实现（适配 STM32/ESP32 等 MCU，轻量、易扩展）。

场景：适配不同接口的温湿度传感器（I2C-SHT30、单总线-DHT11）

步骤 1：定义桥接层接口（核心，统一规范）

// 桥接层接口结构体：封装传感器的核心操作
typedef struct {
    // 初始化传感器
    int (*init)(void);
    // 读取温度（返回值：温度值，单位℃）
    float (*read_temperature)(void);
    // 读取湿度（返回值：湿度值，单位%RH）
    float (*read_humidity)(void);
} SensorBridge_t;

步骤 2：实现层（不同传感器的具体驱动）

// -------------------- 实现层1：I2C-SHT30传感器 --------------------
static int sht30_i2c_init(void) {
    // 具体I2C初始化逻辑（如STM32 HAL库配置I2C1）
    HAL_I2C_Init(&hi2c1);
    return 0; // 成功返回0
}

static float sht30_i2c_read_temp(void) {
    // 具体I2C读取SHT30温度的逻辑
    uint8_t buf[6];
    HAL_I2C_Mem_Read(&hi2c1, 0x44<<1, 0x2C06, 2, buf, 6, 100);
    float temp = (buf[0] << 8 | buf[1]) * 175.0f / 65535.0f - 45.0f;
    return temp;
}

static float sht30_i2c_read_hum(void) {
    // 具体I2C读取SHT30湿度的逻辑
    uint8_t buf[6];
    HAL_I2C_Mem_Read(&hi2c1, 0x44<<1, 0x2C06, 2, buf, 6, 100);
    float hum = (buf[3] << 8 | buf[4]) * 100.0f / 65535.0f;
    return hum;
}

// 封装SHT30的桥接实现
static const SensorBridge_t sht30_bridge = {
    .init = sht30_i2c_init,
    .read_temperature = sht30_i2c_read_temp,
    .read_humidity = sht30_i2c_read_hum
};

// -------------------- 实现层2：单总线-DHT11传感器 --------------------
static int dht11_onewire_init(void) {
    // 初始化DHT11的GPIO口（默认设为上拉输入）
    return 0;
}

static float dht11_onewire_read_temp(void) {
    // 具体读取DHT11温度的逻辑
    humi = data[0] + data[1]/10.0f; // 湿度：data[0]是整数，data[1]是小数（实际为0）
    temp = data[2] + data[3]/10.0f; // 温度：data[2]是整数，data[3]是小数（实际为0）
    return temp;
}

static float dht11_onewire_read_hum(void) {
    // 具体读取DHT11湿度的逻辑
    humi = data[0] + data[1]/10.0f; // 湿度：data[0]是整数，data[1]是小数（实际为0）
    temp = data[2] + data[3]/10.0f; // 温度：data[2]是整数，data[3]是小数（实际为0）
    return hum;
}

// 封装DHT11的桥接实现
static const SensorBridge_t dht11_bridge = {
    .init = dht11_onewire_init,
    .read_temperature = dht11_onewire_read_temp,
    .read_humidity = dht11_onewire_read_hum
};

步骤 3：抽象层（业务逻辑，复用无修改）

// 全局桥接实例（可通过配置切换传感器）
static const SensorBridge_t *g_sensor_bridge = NULL;

// 业务层：初始化传感器（调用桥接层）
int sensor_manager_init(uint8_t sensor_type) {
    switch(sensor_type) {
        case 0: // SHT30
            g_sensor_bridge = &sht30_bridge;
            break;
        case 1: // DHT11
            g_sensor_bridge = &dht11_bridge;
            break;
        default:
            return -1; // 不支持的传感器
    }
    return g_sensor_bridge->init(); // 调用实现层的初始化
}

// 业务层：采集温湿度（核心业务逻辑，无需修改）
void sensor_collect_data(void) {
    if (g_sensor_bridge == NULL) return;

    float temp = g_sensor_bridge->read_temperature();
    float hum = g_sensor_bridge->read_humidity();

    // 业务逻辑：判断阈值、上报云端（无需关心传感器类型）
    printf("温度：%.1f℃，湿度：%.1f%%RH\n", temp, hum);
    if (temp > 35.0f) {
        cloud_report("over_temp", temp); // 上报超温
    }
}

步骤 4：主程序调用（切换传感器仅改参数）

int main(void) {
    HAL_Init();
    SystemClock_Config();

    // 切换传感器：0=SHT30（I2C），1=DHT11（onewire），业务逻辑无需修改
    sensor_manager_init(0);

    while (1) {
        sensor_collect_data(); // 核心业务逻辑复用
        HAL_Delay(1000);
    }
}

五、嵌入式桥接架构的其他典型场景

1. 通信协议桥接（数据上报）

• 抽象层：cloud_report(data)（上报数据到云端）；
• 桥接层：定义report_init()、report_send(data)接口；
• 实现层：mqtt_report_send()、http_report_send()、uart_report_send()；
• 价值：切换上报协议（MQTT→HTTP），仅替换实现层，业务层无需修改。

2. 硬件平台桥接（跨 MCU 适配）

• 抽象层：gpio_set_level(pin, level)（设置 GPIO 电平）；
• 桥接层：定义统一的 GPIO 操作接口；
• 实现层：stm32_gpio_set_level()、esp32_gpio_set_level()、renesas_gpio_set_level()；
• 价值：从 STM32 迁移到 ESP32，仅替换 GPIO 实现层，上层业务逻辑完全复用。

3. OTA 升级桥接（多传输方式）

• 抽象层：ota_download(firmware_url)（下载升级包）；
• 桥接层：定义ota_init()、ota_download()、ota_verify()接口；
• 实现层：wifi_ota_download()、4g_ota_download()、uart_ota_download()；
• 价值：新增 4G 升级方式，仅加实现层，OTA 核心逻辑（校验、烧写、回滚）不变。

六、嵌入式桥接架构的实现要点（避坑 + 适配嵌入式特性）

1. 轻量设计：

   • 避免过度抽象（如不用复杂的面向对象语法，嵌入式 C 用函数指针 / 结构体即可）；
   • 桥接层接口仅保留核心操作（如传感器只留 init/read_temp/read_hum），减少内存占用。

2. 实时性保障：

   • 实现层的硬件操作（如 I2C/SPI 读写）要保证时序，桥接层不增加冗余逻辑；
   • 避免在桥接层做耗时操作（如大循环、内存分配）。

3. 可扩展性：

   • 新增硬件 / 协议时，仅需新增实现层，无需修改抽象层和桥接层；
   • 桥接层接口一旦定义，尽量不修改（保证稳定性）。

4. 资源适配：

   • 针对 MCU 内存小的特点，实现层可按需编译（如通过宏定义选择 “仅编译 MQTT 上报”）。

总结

1. 核心价值：分离嵌入式系统的 “上层业务逻辑（抽象）” 和 “底层硬件 / 协议实现”，解决硬件 / 协议多样性问题，实现业务逻辑复用；
2. 核心组成：抽象层（业务）→ 桥接层（统一接口）→ 实现层（硬件 / 协议），嵌入式中用函数指针 / 结构体实现桥接层；
3. 实现原则：桥接层轻量、接口稳定、实现层可替换，兼顾嵌入式 “资源受限、实时性” 的特点；
4. 典型场景：外设驱动适配、通信协议切换、跨 MCU 平台移植、OTA 多传输方式适配。

        简单来说，嵌入式桥接架构的核心是 “让上层业务逻辑不绑定具体硬件 / 协议”，新增 / 替换硬件 / 协议时，只改底层实现层，核心业务代码零修改，大幅降低嵌入式系统的维护和扩展成本。
