PCB抄板流程

获取原始PCB
需要一块完好的PCB样板作为参考，确保其功能正常且无明显损坏。

扫描与图像处理
使用高精度扫描仪获取PCB正反两面图像，通过图像处理软件（如Photoshop）调整对比度和清晰度，便于后续分析。

记录元件布局
标注所有元件的型号、位置及极性，尤其是IC、电容、电阻等关键器件。需借助放大镜或显微镜观察细节。

绘制电路原理图
根据扫描图像和元件布局，使用EDA工具（如Altium Designer或KiCad）绘制电路原理图，需验证逻辑正确性。

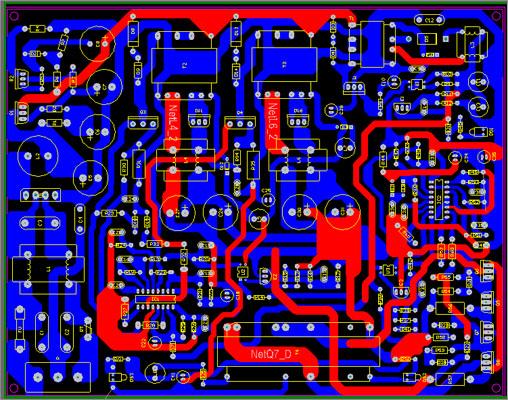

生成PCB文件
将原理图转换为PCB布局文件，复刻原板的走线、层叠结构和孔径尺寸。双面板需对齐正反面过孔位置。

验证与修正
通过对比原始PCB和生成文件，检查线路连通性、元件封装匹配度，必要时通过飞线测试验证功能。

PCB打样流程

将抄板生成的Gerber文件导入CAM软件，检查文件完整性，确认层对齐和孔径参数。根据电路复杂度选择基材（FR-4、铝基等），确定板厚、铜厚和表面工艺（喷锡、沉金等）。

使用光绘机将Gerber图形转移到覆铜板上，通过曝光显影形成电路图形。采用化学蚀刻去除多余铜箔，保留设计走线。数控钻孔机根据文件加工通孔和过孔，精度控制在±0.05mm以内。

孔金属化采用沉铜或黑孔工艺，确保层间导电性。通过电镀加厚孔铜，提高可靠性。阻焊层使用LPI油墨印刷，UV固化后开窗露出焊盘。丝印层标注元件位号，便于后续装配。

质量控制要点

对比打样板与原始板的电气性能，使用万用表或飞针测试仪验证通断。进行阻抗测试（高频板）和耐压测试（高压板），确保参数达标。

检查阻焊厚度（15-25μm）和丝印清晰度，避免字符粘连。测量关键尺寸（如BGA焊盘间距），误差控制在±0.1mm内。抽样进行热应力测试（288℃/10s），评估焊接可靠性。

文件归档规范

归档原始扫描图、修正后的电路图、Gerber文件和生产工艺说明。记录板材批次、油墨型号和关键工艺参数（如蚀刻速率）。保存测试报告和样品照片，建立可追溯的质量档案。
