51单片机智能温控风扇

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

电子工程师-C51

486人浏览 · 2026-03-23 19:00:00

电子工程师-C51 · 2026-03-23 19:00:00 发布

具体实现功能

由51单片机+DS18B20温度传感器+共阳四位数码管+风扇+独立按键+DC电源等构成。
具体功能：
（1）采用DS18B20温度传感器测温并用数码管实时显示；
（2）可以手动设置温度上下限；共3个按键：设置键、加键、减键；
（3）温度小于下限风扇不转，温度在上下限之间60%转动，大于上限时，风扇全速转动。

仿真/实物演示视频：

51单片机智能温控风扇

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

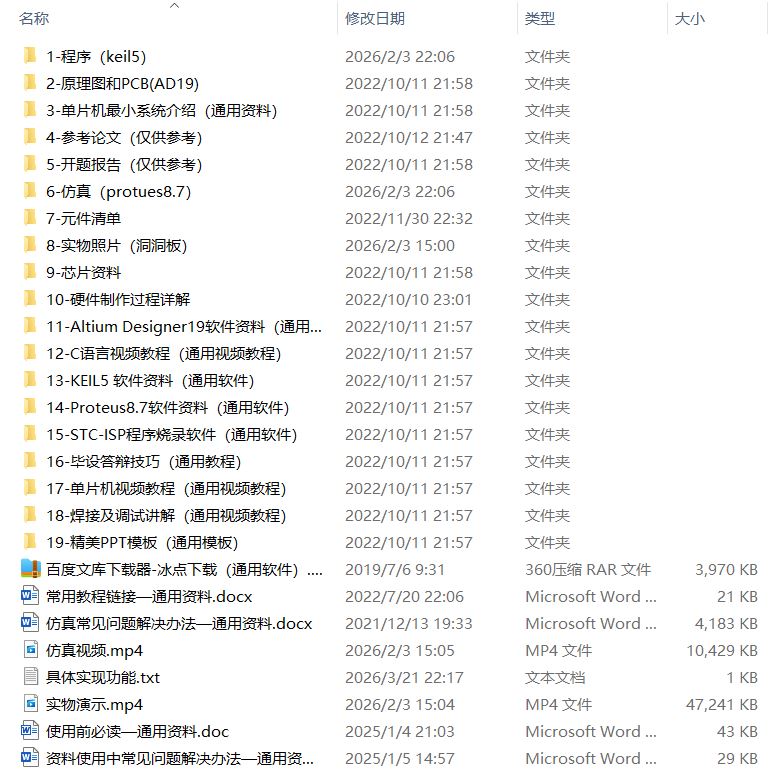

资料内容

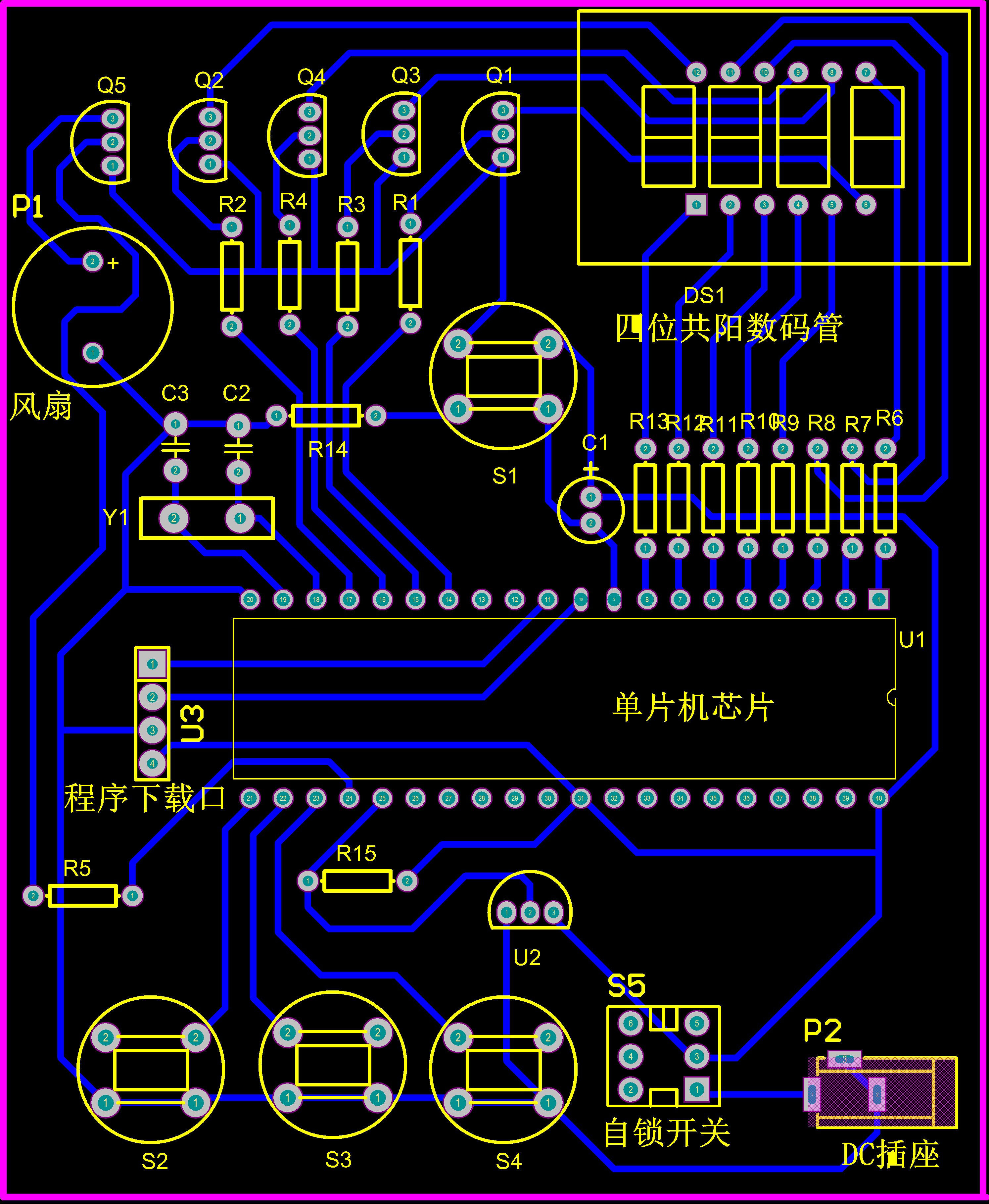

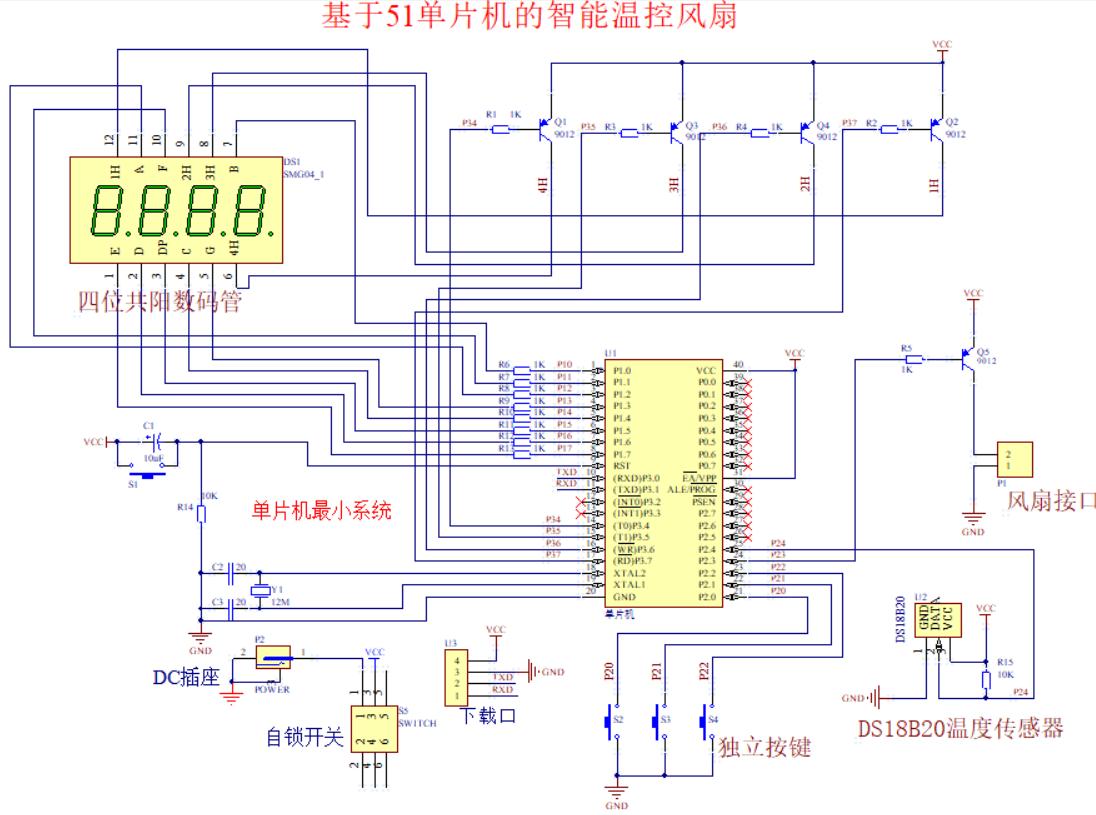

原理图和PCB（AD19）

本系统原理图和PCB设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

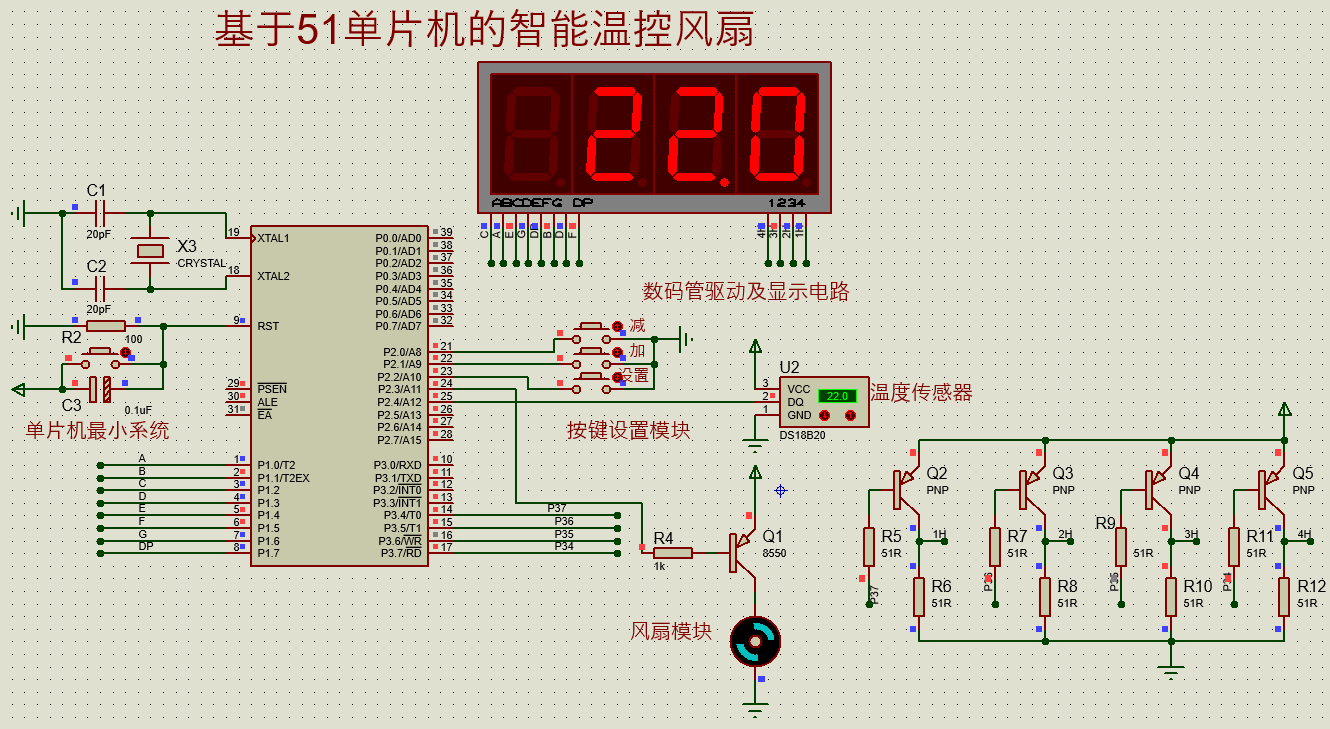

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！

注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！

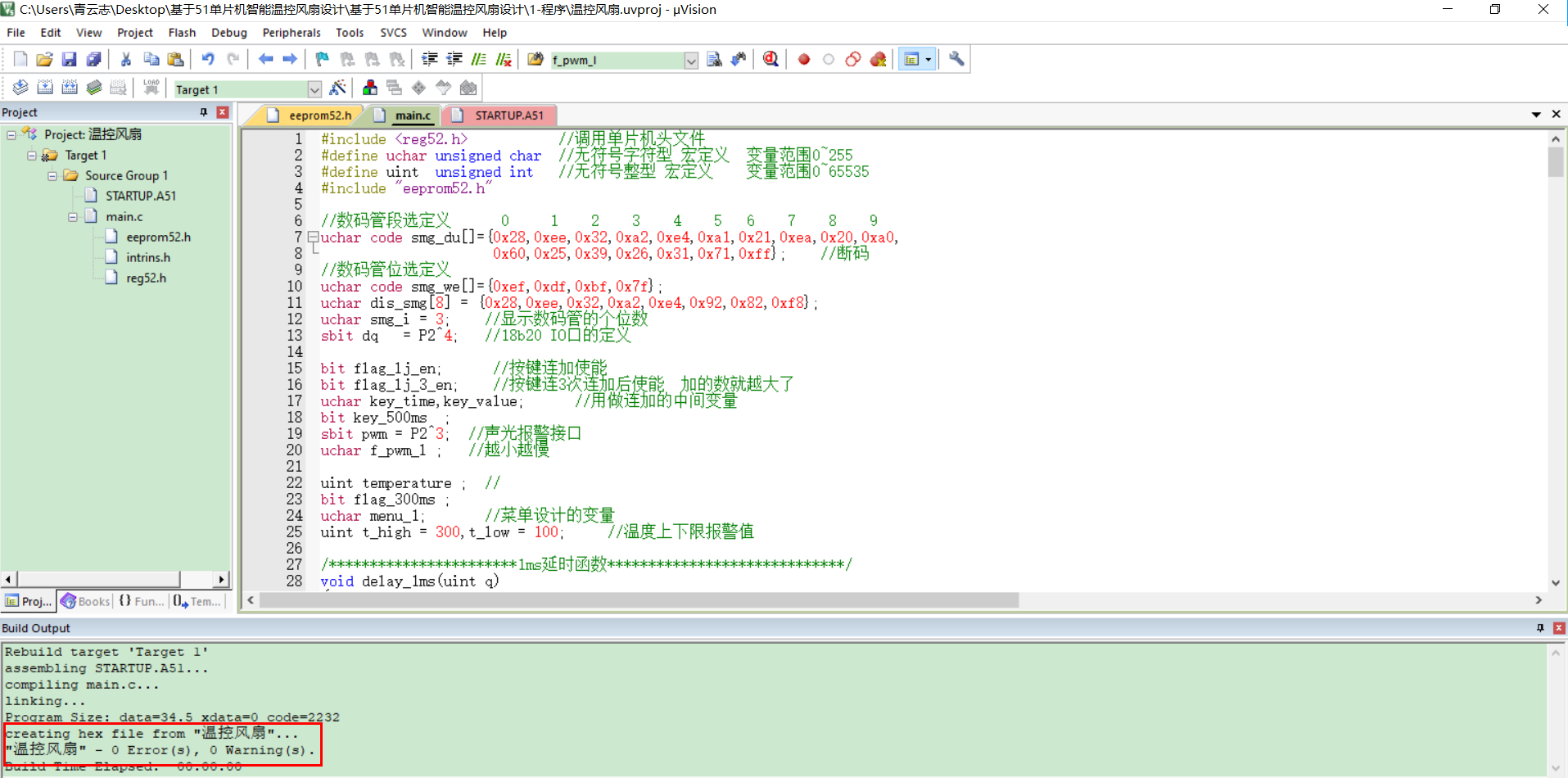

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
/****************主函数***************/
void main()
{
	P0 = P1 = P2 = P3 = 0xff;
	time_init();                    //初始化定时器
	temperature = read_temp();		//先读出温度的值
	init_eeprom();  //开始初始化保存的数据
	delay_1ms(650);
	temperature = read_temp();		         //先读出温度的值
	dis_smg[0] = smg_du[temperature % 10];	 //取温度的小数显示
	dis_smg[1] = smg_du[temperature / 10 % 10] & 0xdf; //取温度的个位显示
	dis_smg[2] = smg_du[temperature / 100 % 10] ;	   //取温度的十位显示
	f_pwm_l = 50;
	while(1)
	{
		key();					//按键程序
		if(key_can < 10)
		{
			key_with();			//设置报警温度
		}
		if(flag_300ms == 1)	    //300ms 处理一次温度程序
		{
			flag_300ms = 0;
			temperature = read_temp();	//先读出温度的值
			if(menu_1 == 0)
			{
				smg_i = 3;
				dis_smg[0] = smg_du[temperature % 10];	 //取温度的小数显示
				dis_smg[1] = smg_du[temperature / 10 % 10] & 0xdf; //取温度的个位显示
				dis_smg[2] = smg_du[temperature / 100 % 10] ;	   //取温度的十位显示
			}
		}
		baojing_kz();        //报警控制函数
	}
}

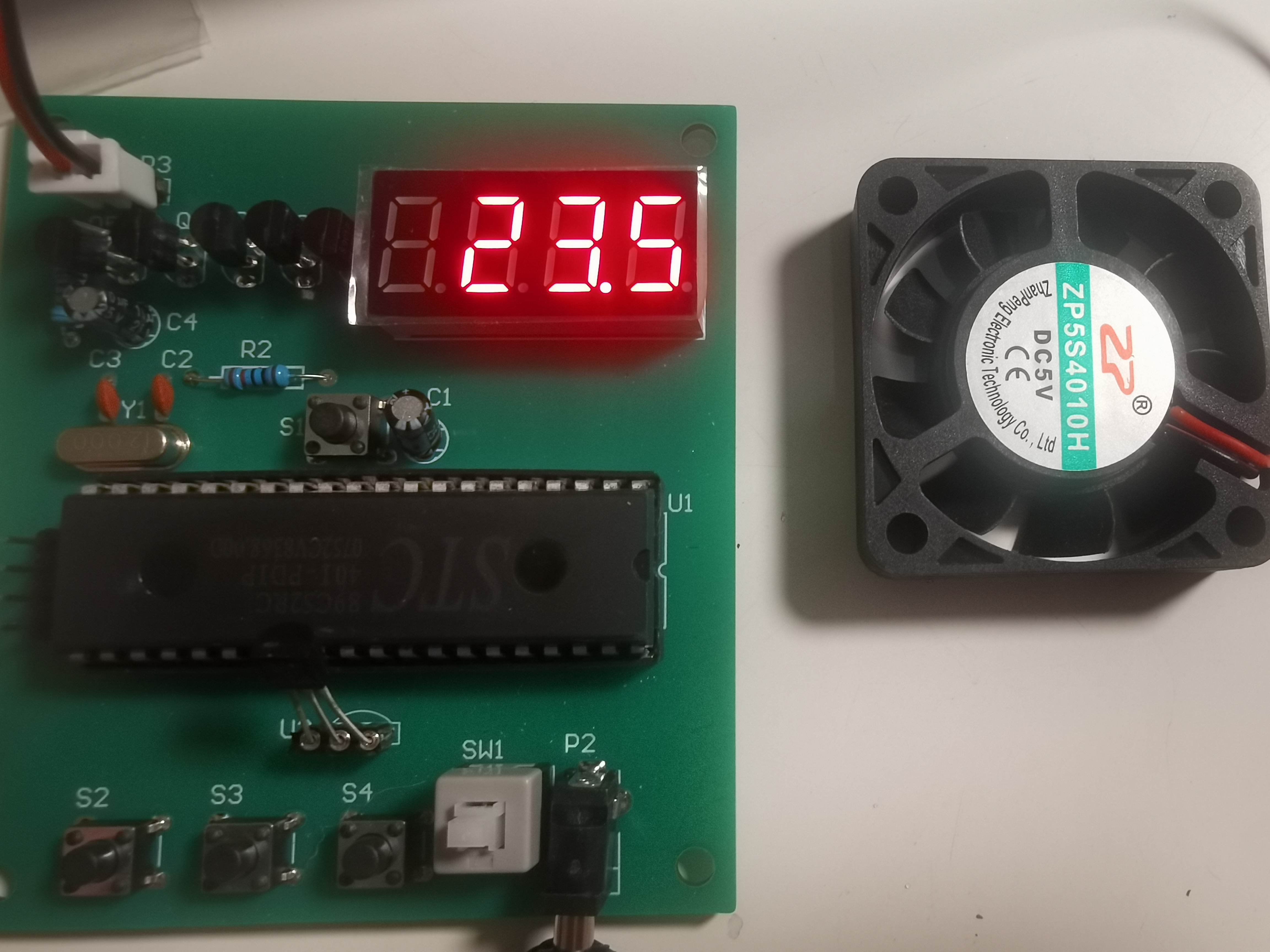

程序运行结果如图：
