FT232H 开发板

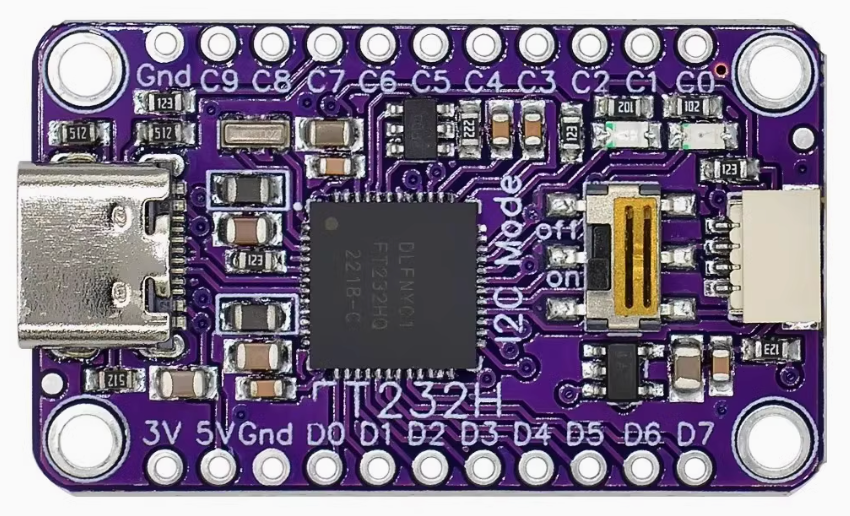

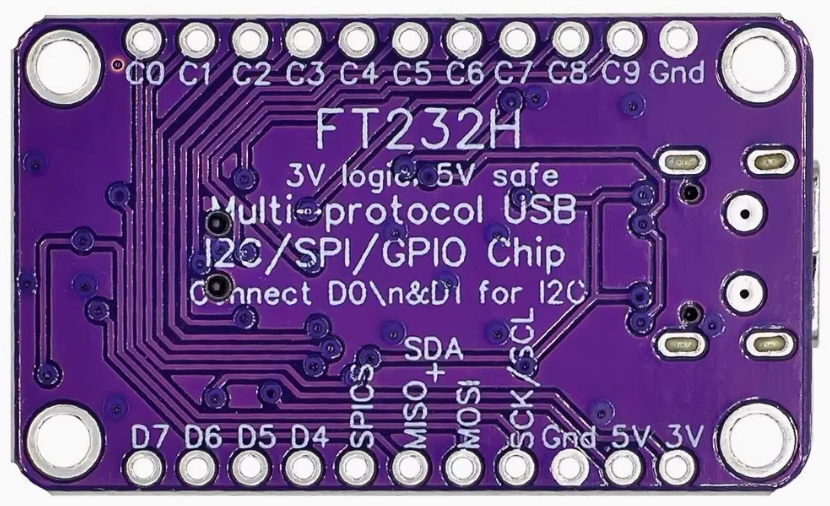

上篇文章说到市面上的便宜下载器多数使用FT232H 这颗芯片实现的，这篇文章就介绍一下怎么用 FT232H 自制一个下载器，为了方便直接从淘宝上淘一块现成的 FT232H 开发板，长这样：

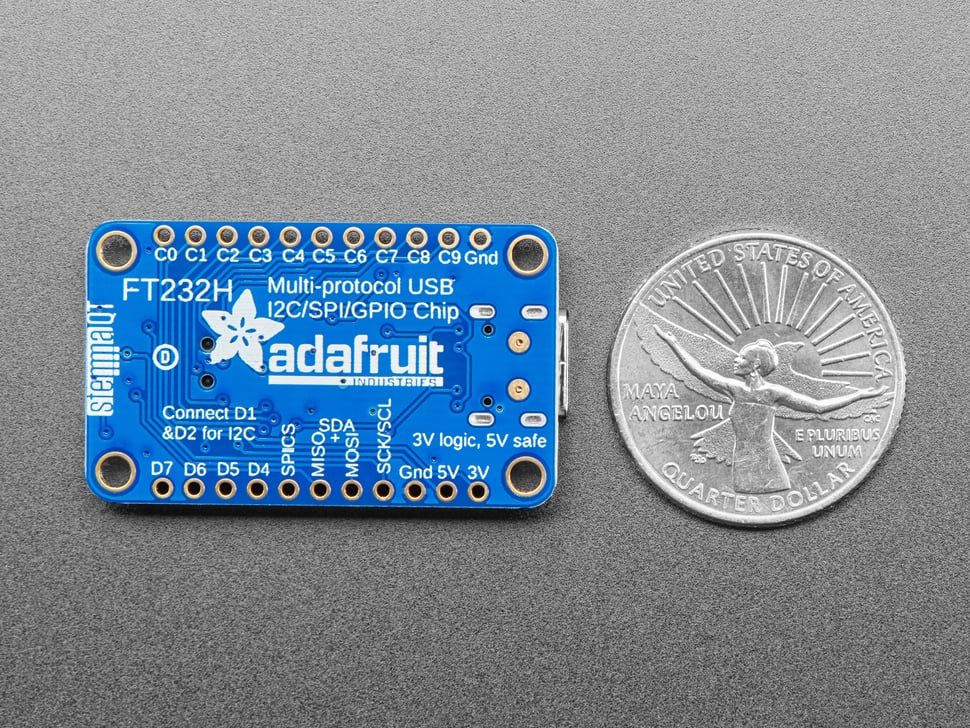

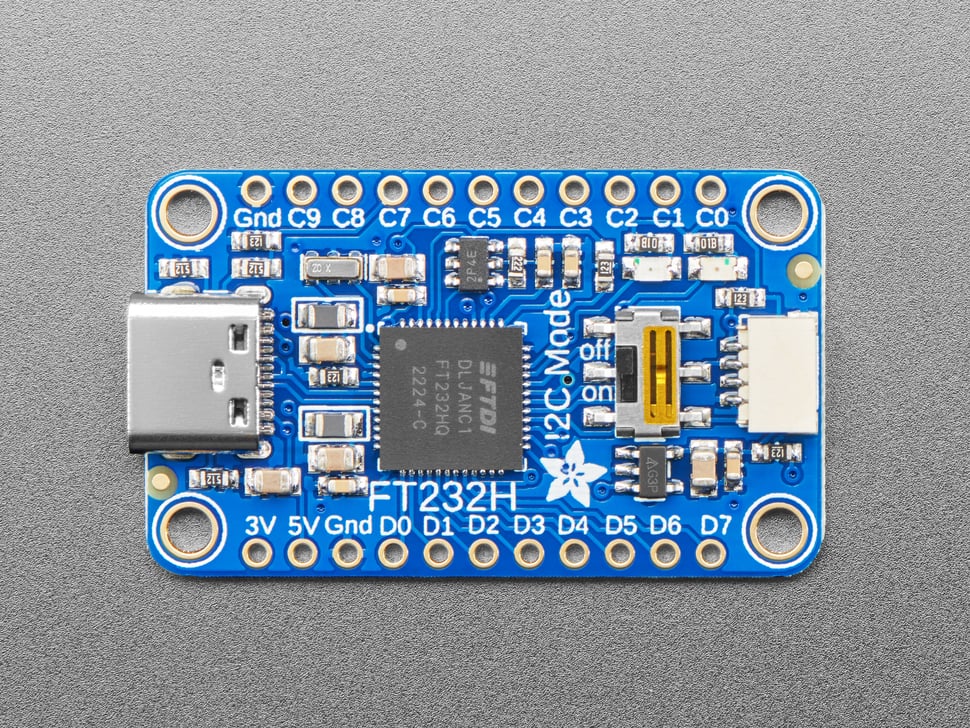

这个是山寨版，原版是由 Adafruit 公司开发，如图

原版贵不少，淘宝售价110，山寨版便宜实惠，价格30+，不到原版的1/3，功能上是一样的，不差钱的可以直接买原版。原版有两个版本，旧版没有3V引脚，也没有I2C连接拨码开关，新版有所改进更方便使用，注意一下，一定要买新版本，还好山寨版都是新版本。

芯片官方资料从这里下载

https://ftdichip.com/products/ft232hq/

开发板的官方资料从这里下载

https://www.adafruit.com/product/2264

安装驱动

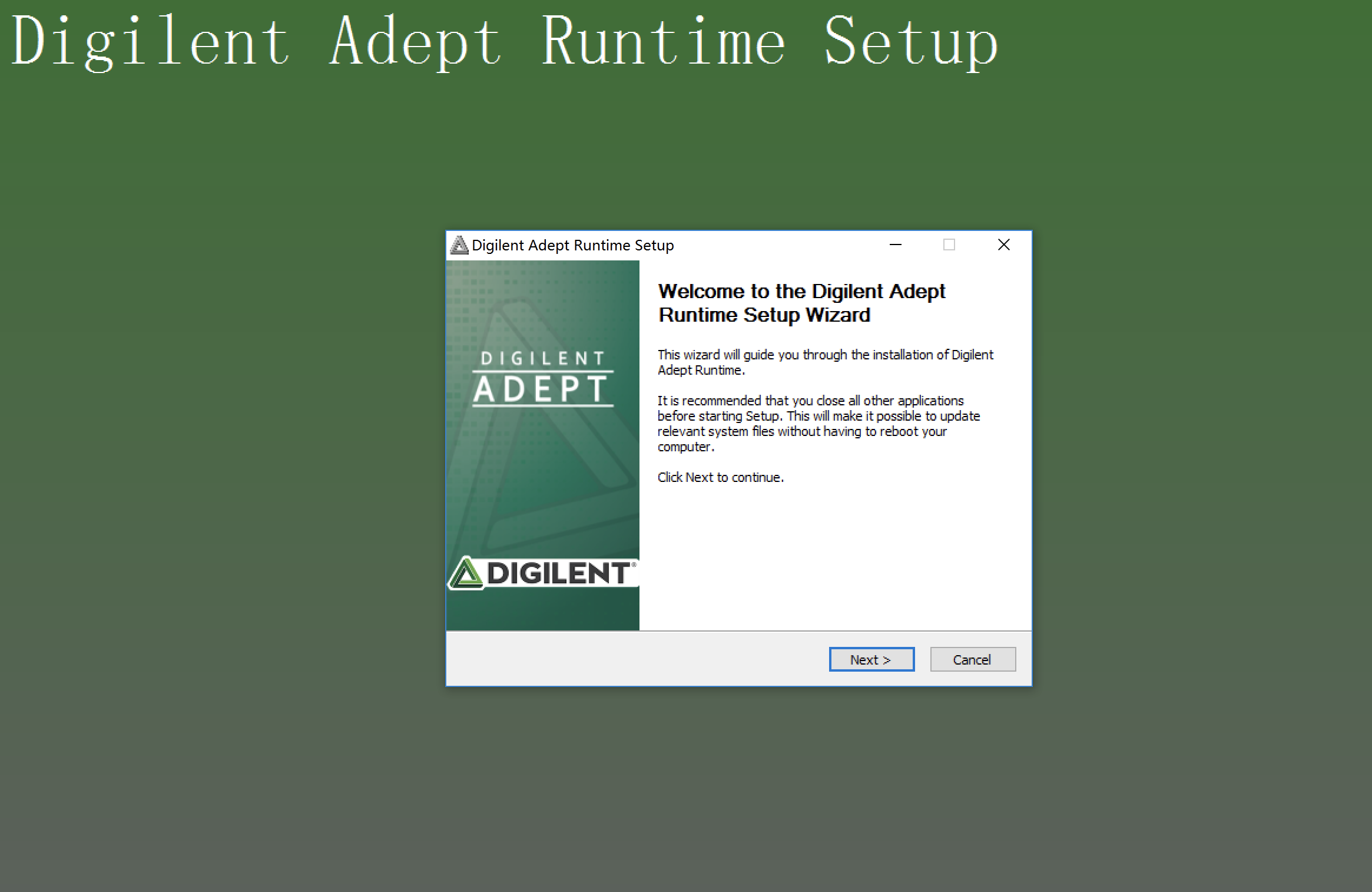

如果你是 Xilinx 芯片用户，以前用过 Digilent 方案的下载器，大概率以前装过驱动了，没装过也没关系，按下边步骤安装，Xilinx Vivado 安装目录下找到 install_digilent.exe，执行。

C:\Xilinx\Vivado\2018.3\data\xicom\cable_drivers(nt64\digilent>install_digilent.exe

一路 Next 下去即可

配置 EEPROM

开发板买回来不能直接当下载器使用，需要配置一下 EEPROM，也有人叫刷固件，网上不多种方式，不过都不太完美。老吴推荐一个完美的方案，那就是老吴魔改的 FT_Prog_Pro 软件，基于 FTDI 官方 FT_Prog 修改，增加了用户区数据的保存与修改，可以完美的刷 Xilinx 下载器 EEPROM。

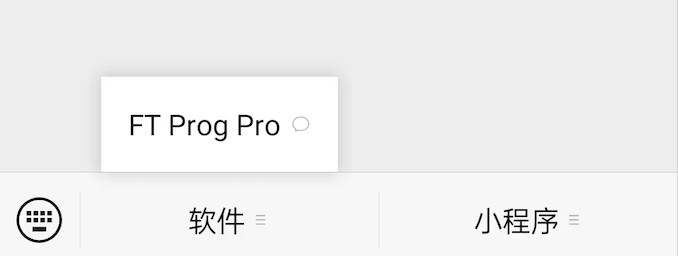

软件下载方式，点击公众号菜单 软件 –> FT Prog Pro，会返回软件下载链接。

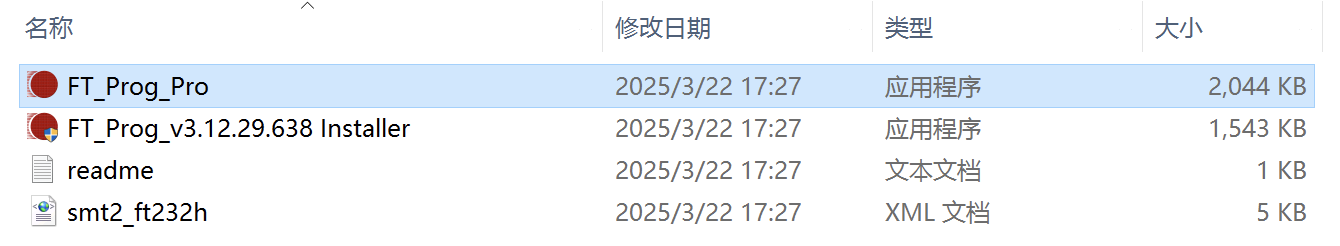

下载后目录中有这些文件

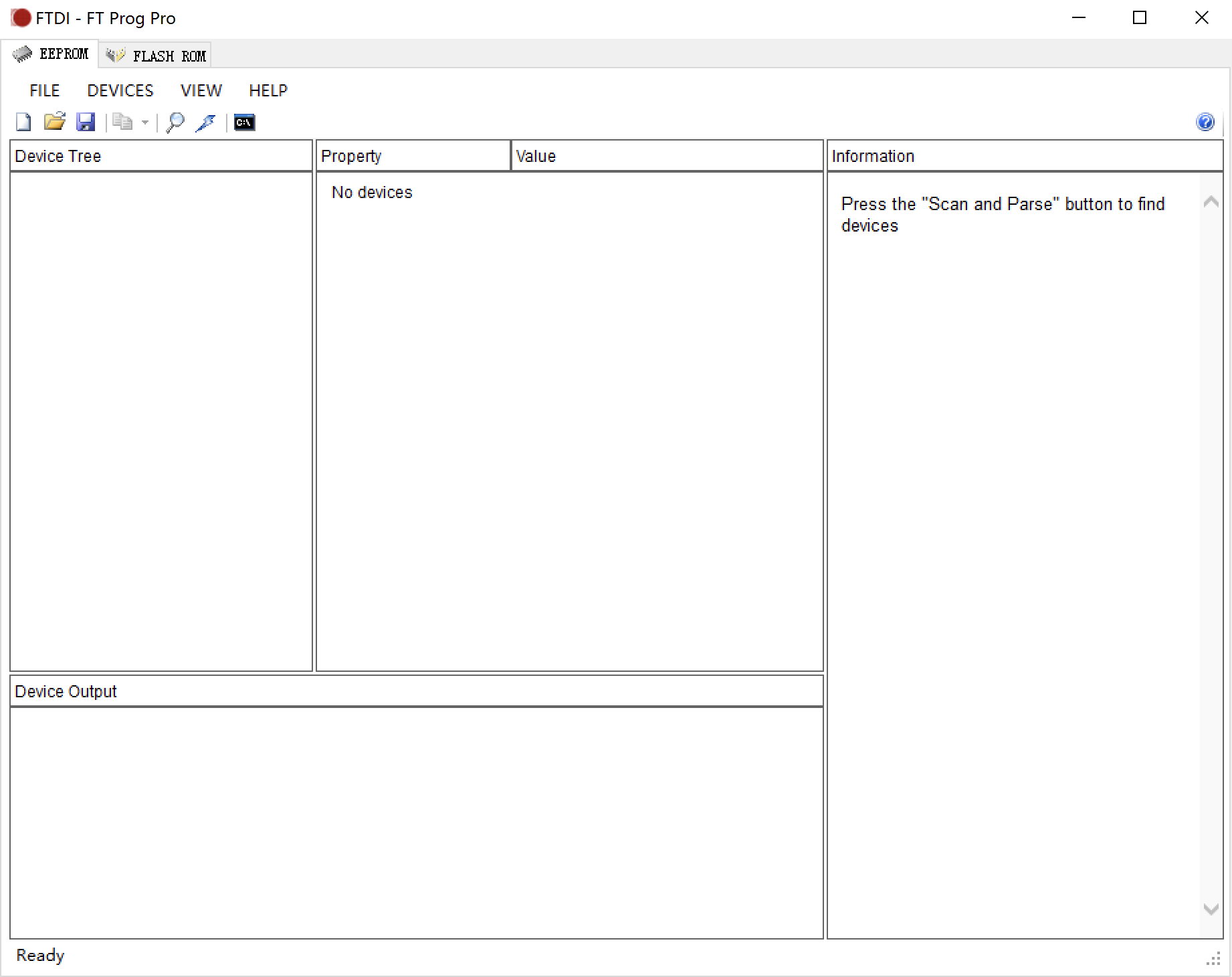

打开 FT_Pro_Pro.exe 软件，如下图，如果打不开，请先安装 FTDI 官方软件 FT_Prog，目录里有包含，工具使用上和官方 FT_Prog 没有区别。

把开发板插入电脑，默认是串口模式，会识别到一个串口，工具上点击放大镜或者菜单 DEVICES -> Scan and Parse，会找到时一个设备，可以看到 EEPROM 内容为全FF，也就是EEPROM为空。

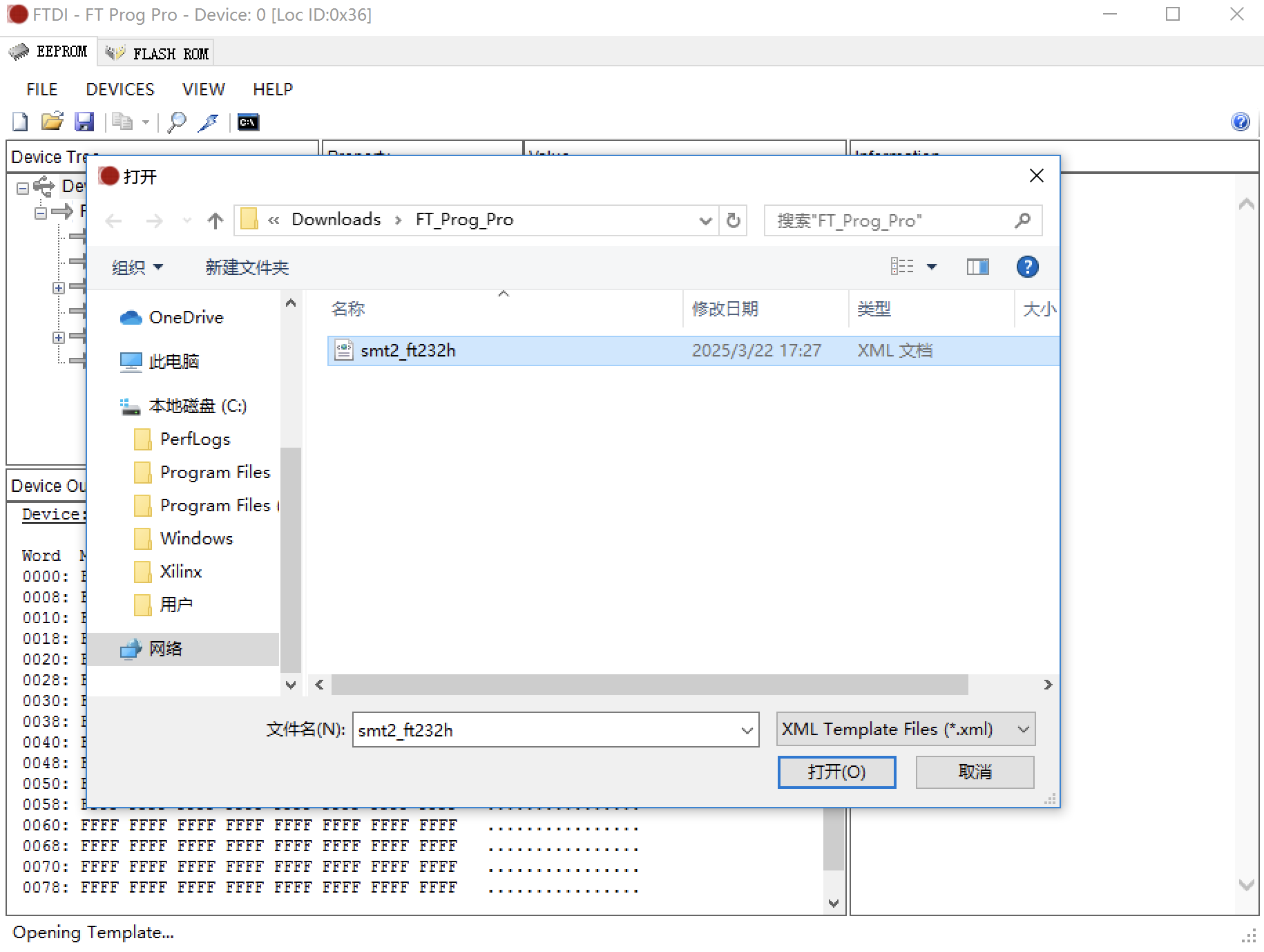

菜单 FILE -> Open Template，弹出文件选择对话框选择上边下载目录中的 smt2_ft232h.xml 文件，这个就是 SMT2 下载器的一个配置文件模板示例

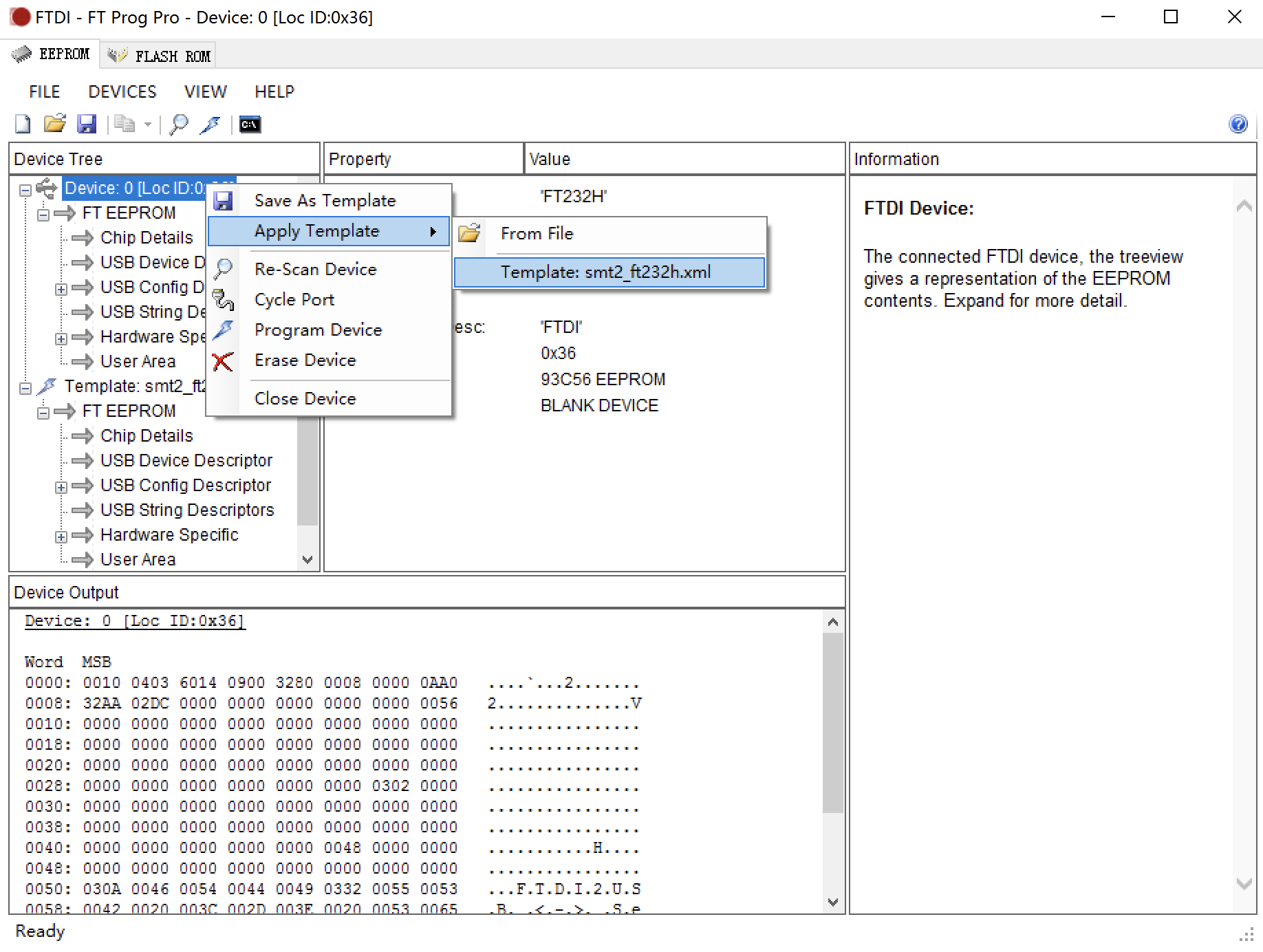

右击设备结点 Device: 0[LocID: 0xXX]，Apply Template -> Template: smt2_ft232h.xml

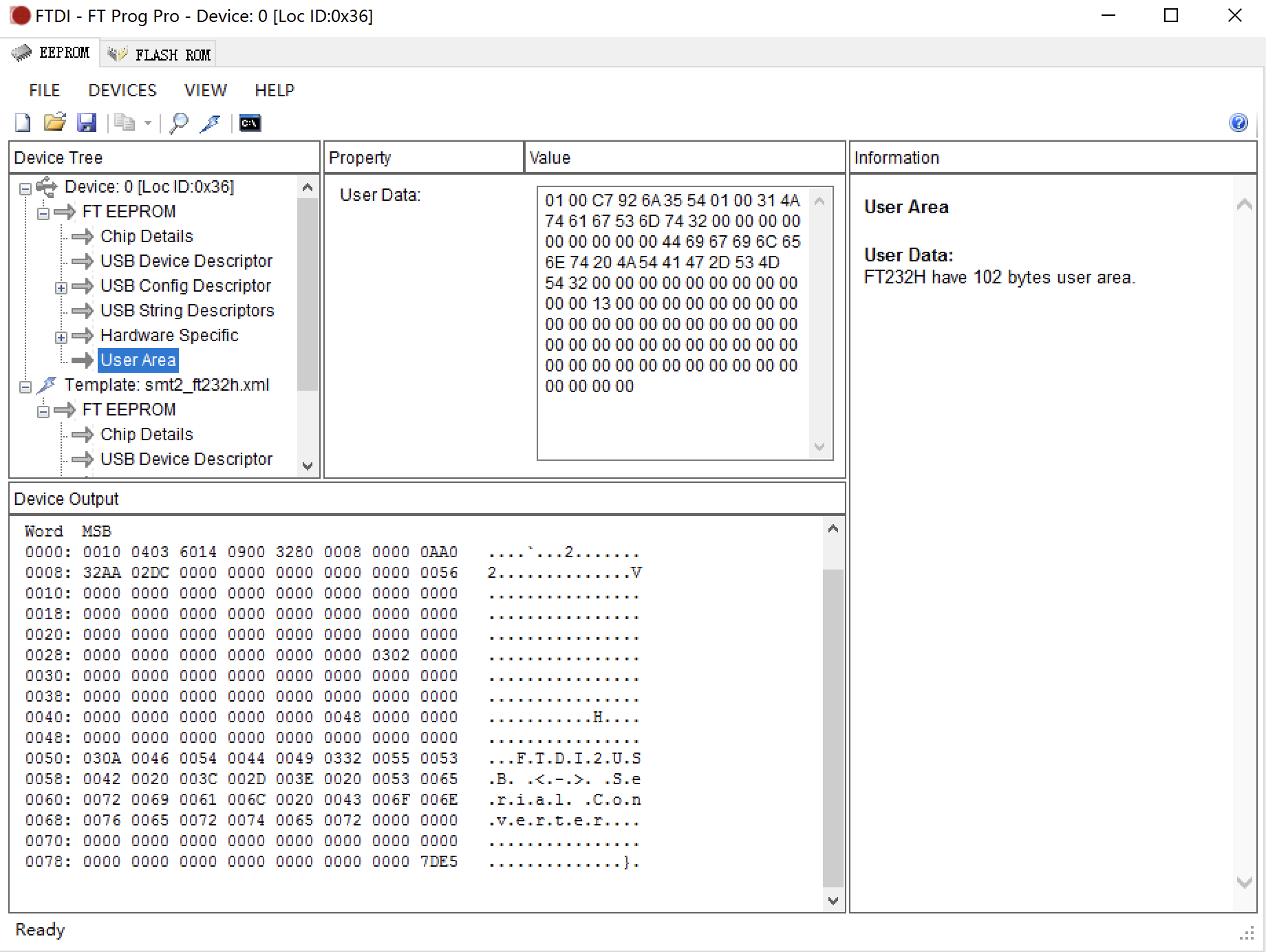

可以看到 User Area 页面有数据，这个页面就是 FT_Prog_Pro 增加的，官方原版 FT_Prog 是没有这个页面的，用户区的数据意义这里就不解释了，这个数据在 Xilinx 工具里会解析用到。

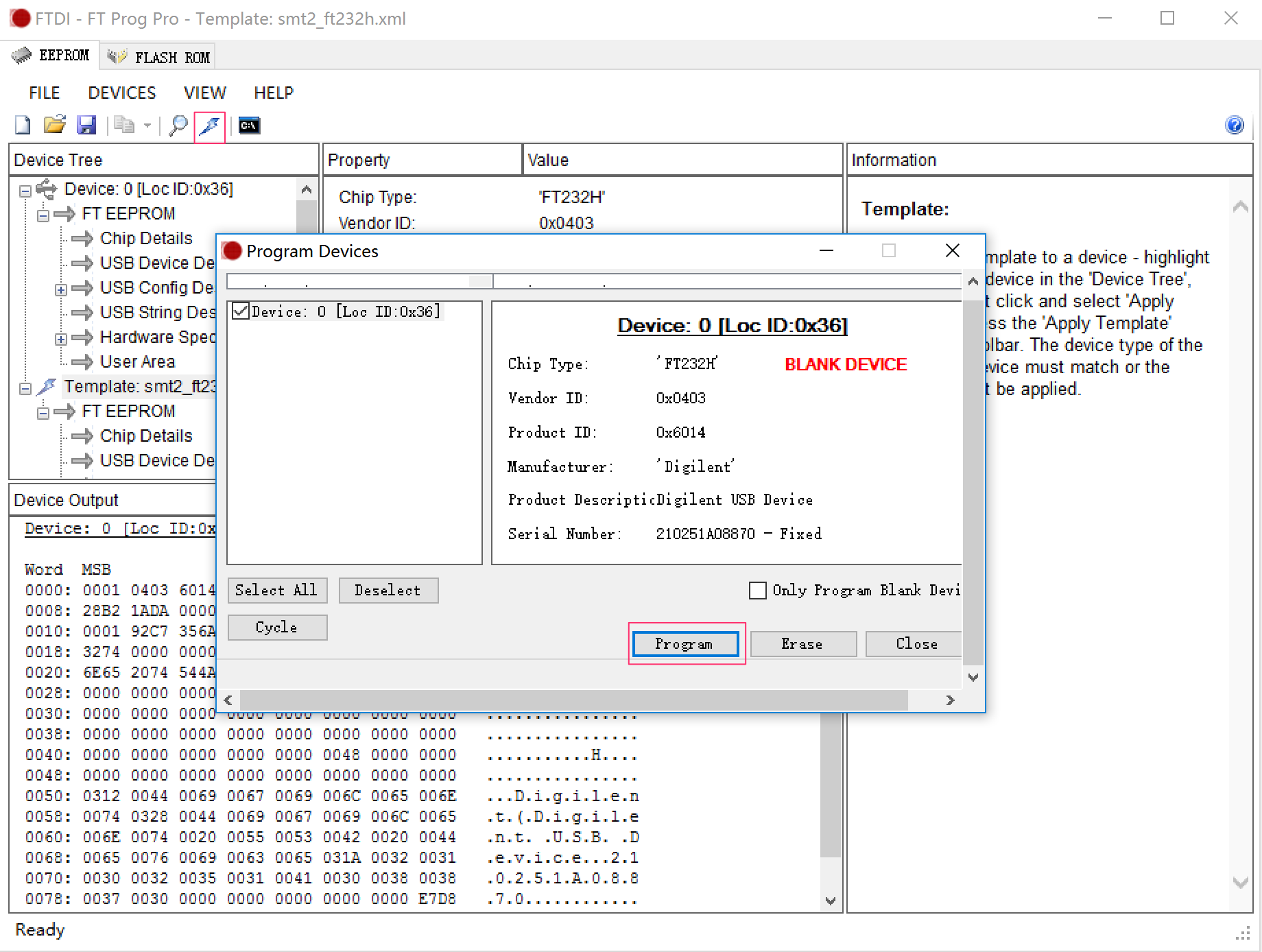

点击菜单 DEVICES -> Program ，弹出对话框继续点击 Program 按钮，状态栏提示编程成功，OK，固件刷好了。

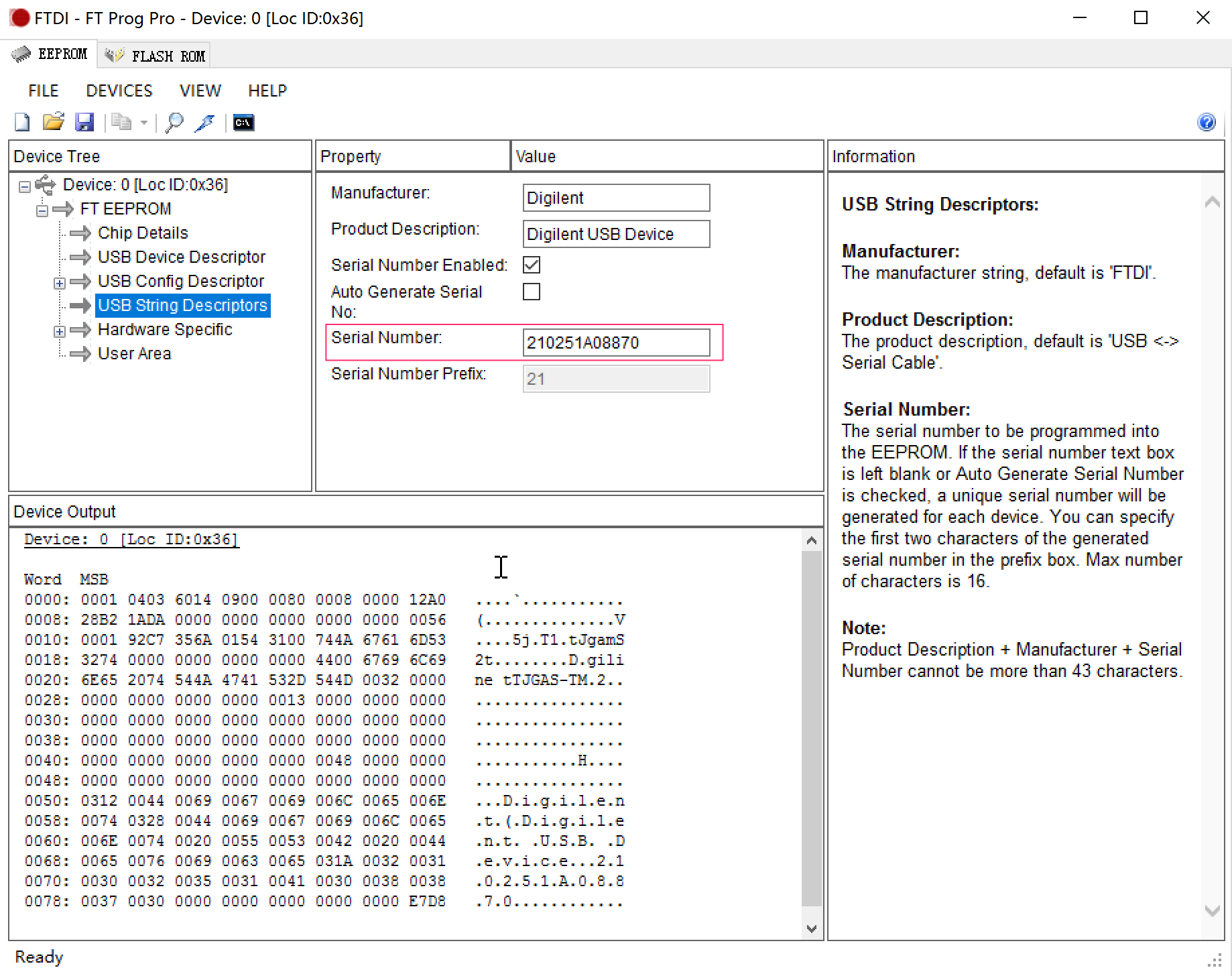

当然，也可以随时修改下载器 ID 号，也即串号，如下图，不仅开发板可以这样干，任何 FT232H 方案的下载器都可以使用本软件进行修改配置，需要注意的是，目前只对 FT232H 做了支持，FT2232H 以及 FT4232H 还不支持，手里暂时没有这两颗芯片的方案。

OK，大功告成！自制下载器做好了，后边进行连机测试，看看效果如何。至于如何把开发板再配置回 UART 模式，下篇文章再详细介绍。

连机测试

I2C Mode 拨码开关拨到 off，开发板插到扩展板上，连接对应的JTAG排线，需要注意，JTAG IO 电平为3.3V。

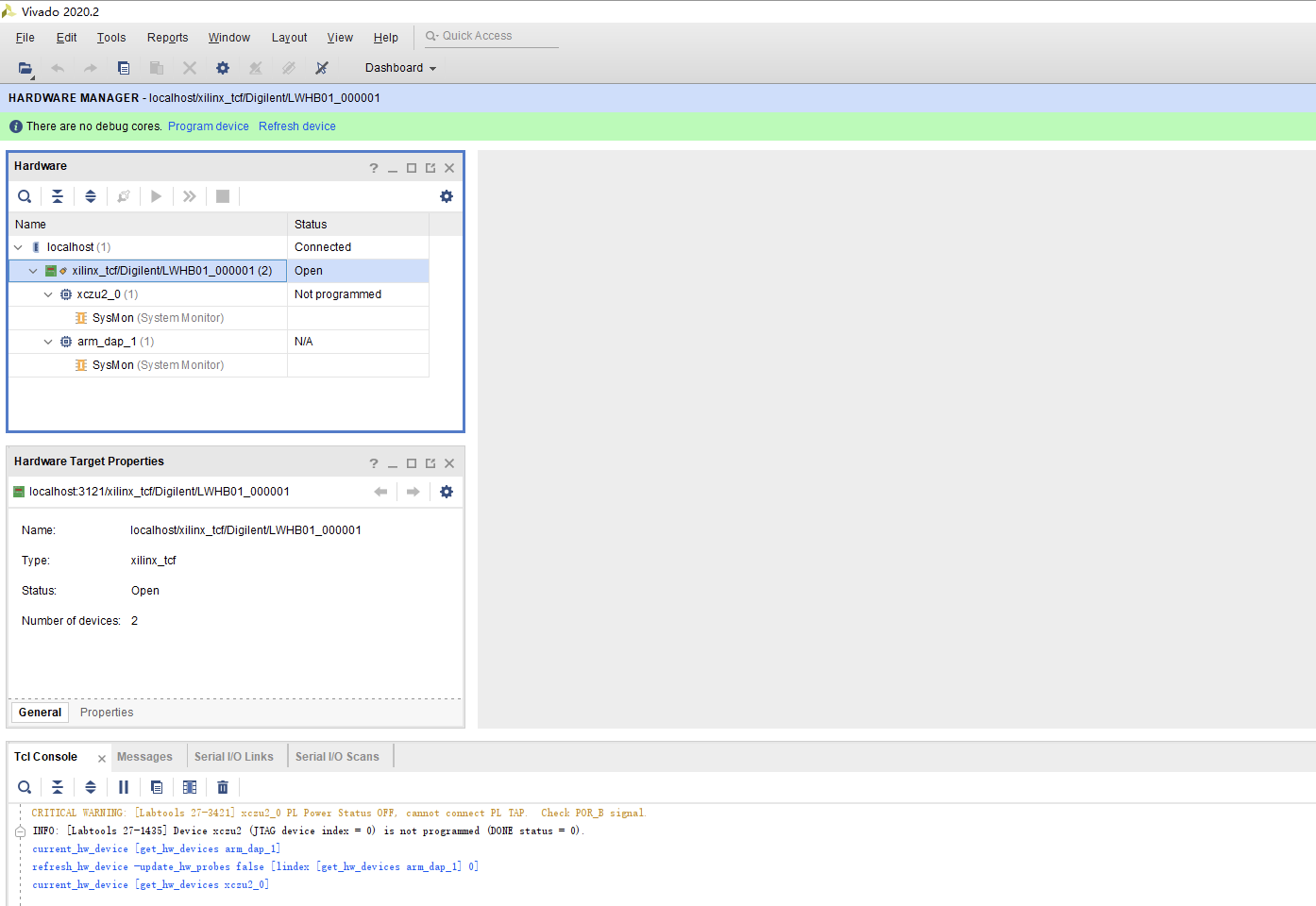

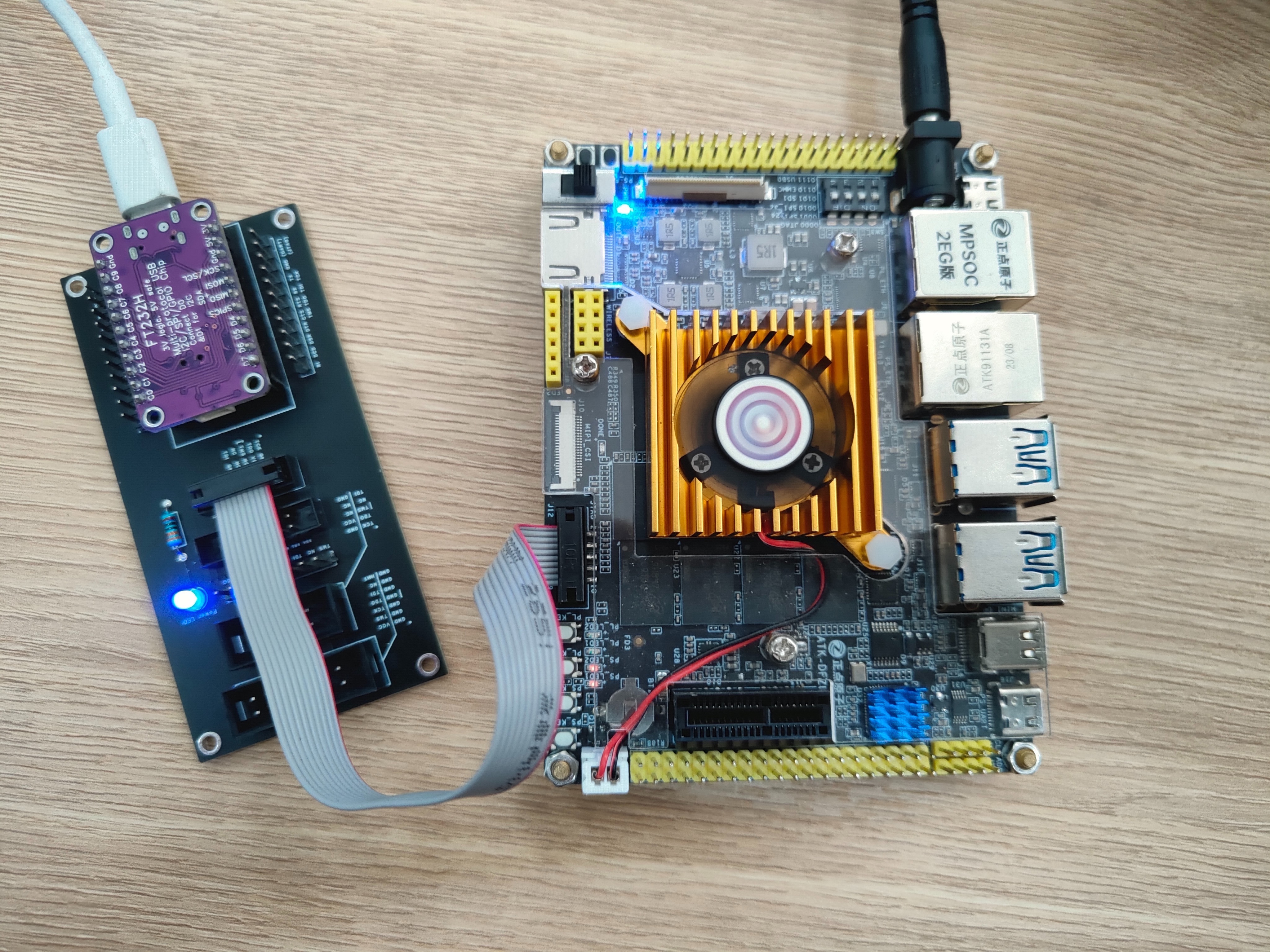

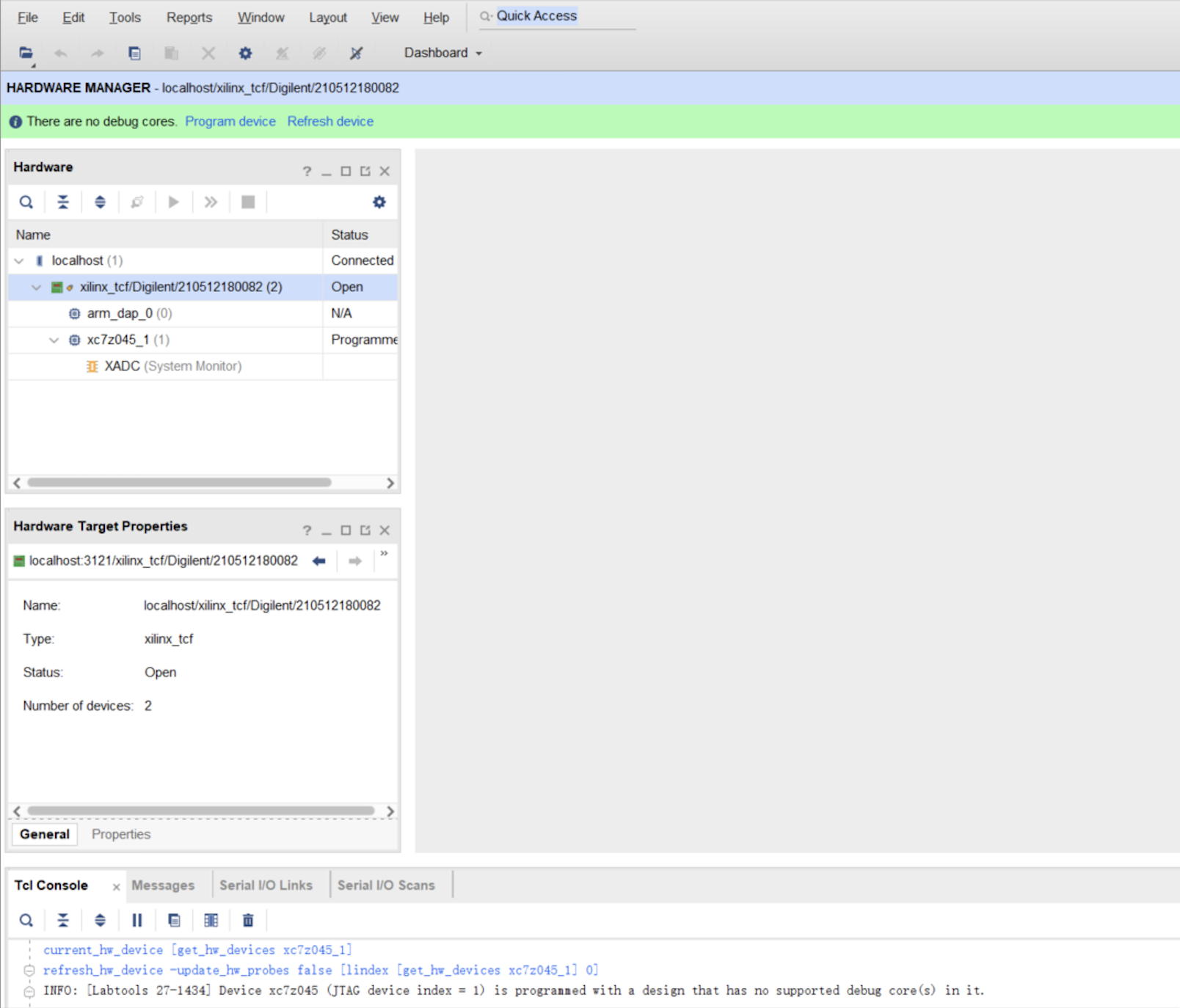

正点原子 ZU2EG 开发板，JTAG 2.0mm 2*5 Pin 成功连接

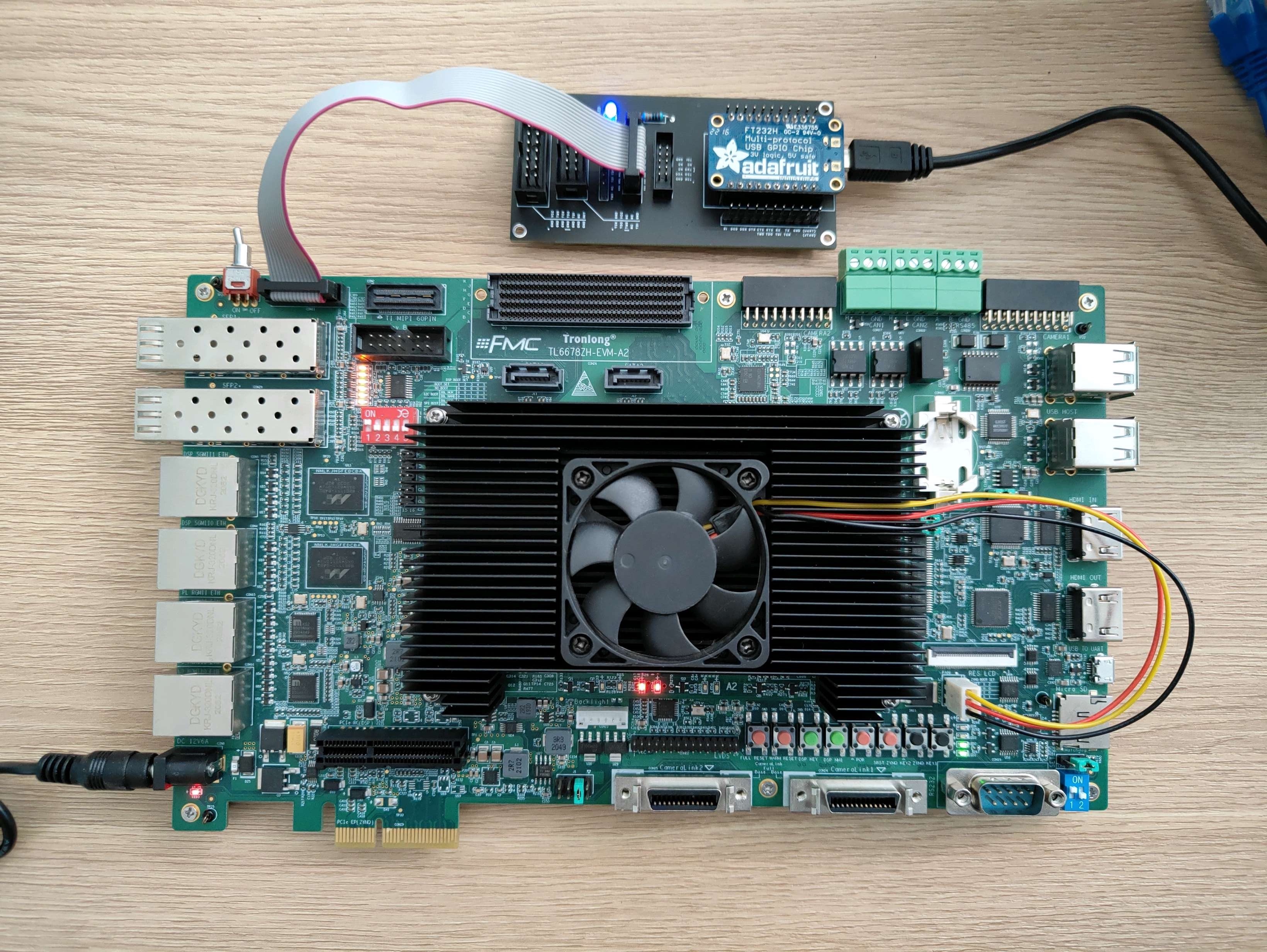

创龙 XC7Z045 开发板，JTAG 2.0mm 2*7 Pin 成功连接

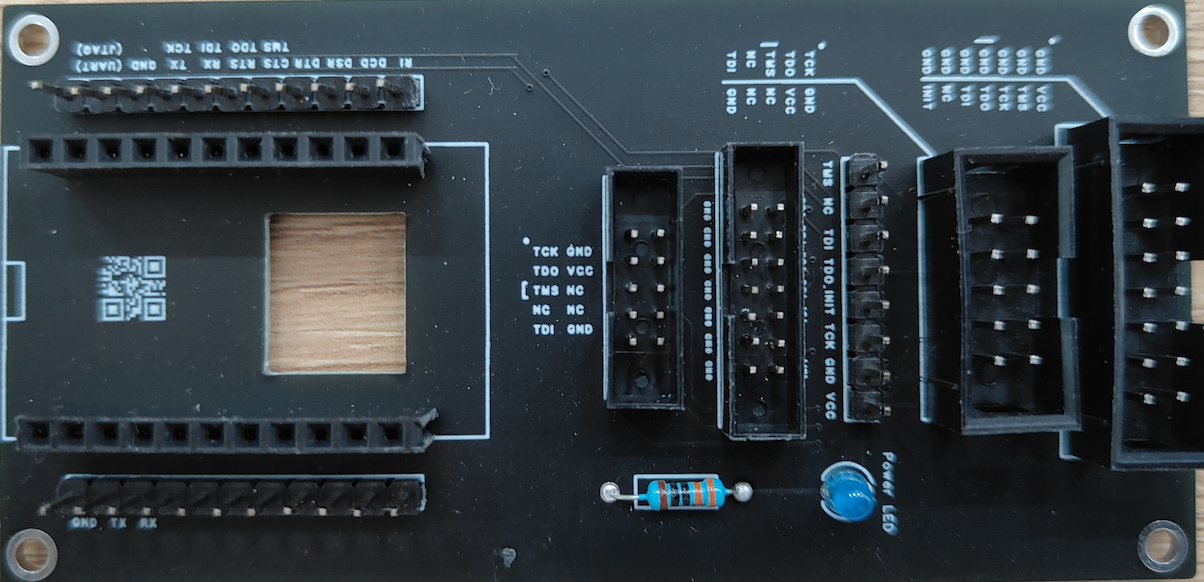

扩展板

上图中扩展板是老吴自己做的，来回插线比较麻烦，做了个扩展板，把 JTAG 插座扩出来，方便和各种板子连接，当然，不使用扩展板可以直接用杜邦线来连接板子，IO对应关系

• D0 -> TCK

• D1 -> TDI

• D2 -> TDO

• D3 -> TMS

扩展板也能配合其它下载器当作 Xilinx JTAG 接口转接板使用，比如 2.54 转 2.0，14 Pin 转 10 Pin。

扩展板功能：

• 开发板所有 IO 引出来扩展板

• JTAG 2.54mm 2*7 14Pin 插槽

• JTAG 2.54mm 2*5 10Pin 插槽

• JTAG 2.54mm 1*8 8Pin 插针

• JTAG 2.0mm 2*7 14Pin 插槽

• JTAG 2.0mm 2*5 10Pin 插槽

• UART IO 丝印

• VREF 指示灯

这次测试打了10块扩展板，还剩几块，有需要的朋友后台留言

方案不足

• 扩展板不够紧凑

• 缺少USB侧电源指示灯

• 没有外接电平转换芯片，只能与 3.3V JTAG IO 的板子相连

后边有机会再对扩展板进行一次改良，再做个亚克力壳子，以后成为嵌入式工具箱中的重要成员。
