stm20260709-STM32CubeMX STM32F103RCT6 完整工程搭建图文学习笔记

芯片: STM32F103RCT6 (LQFP64封装, Flash 256KB, RAM 48KB, Cortex-M3 72MHz)
工具: STM32CubeMX V6.x + MDK-ARM V5.32
日期: 2026年7月9日

前期准备

1. 安装 STM32CubeMX

从 ST 官网下载 STM32CubeMX 安装程序（当前版本 V6.x），安装路径建议默认即可。
安装过程中需要选择 Java 运行环境（CubeMX 内置 JRE，一般无需额外安装）。
首次启动后，点击 Help → Manage Embedded Software Packages，下载并安装 STM32F1 系列 Firmware Package（包含 HAL 库源码、启动文件等），版本建议 ≥ 1.8.x。

2. 安装 MDK-ARM (Keil uVision5)

从 Arm Keil 官网下载 MDK-ARM V5.32+ 安装程序。
安装完成后，打开 Pack Installer，下载 STM32F1xx_DFP（Device Family Pack），确保芯片支持包已安装。
如需使用 ST-Link 调试器，还需安装 ST-Link 驱动（STM32 ST-LINK Utility 或 STSW-LINK009）。

3. 硬件连接确认

项目	说明
调试接口	ST-Link V2/V3，SWD 2线（SWDIO + SWCLK）+ GND + 3V3
串口调试	USART3: PC10(TX) → USB-TTL RX, PC11(RX) → USB-TTL TX
供电	3V3 稳压供电，或通过 ST-Link 3V3 输出
晶振	外部 HSE 8MHz 晶振（板载，无需额外连接）

步骤1：新建项目 & 芯片选型

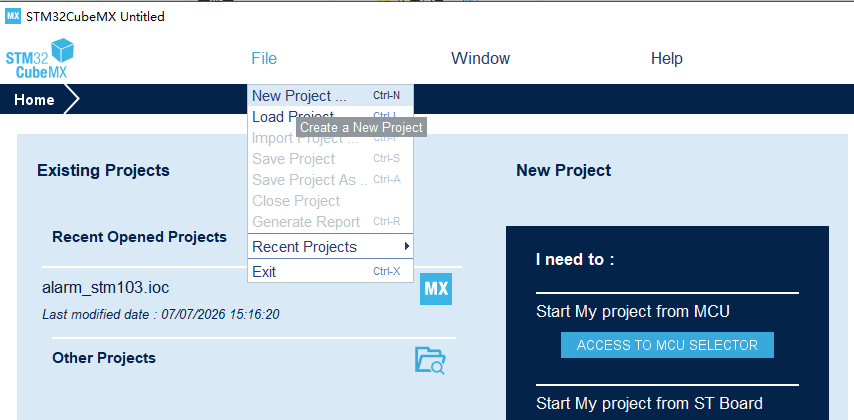

1.1 打开 CubeMX 新建项目

启动 STM32CubeMX，点击主界面 File → New Project 或直接点击首页的 ACCESS TO MCU SELECTOR 按钮，进入 MCU 芯片选择界面。
在这里插入图片描述

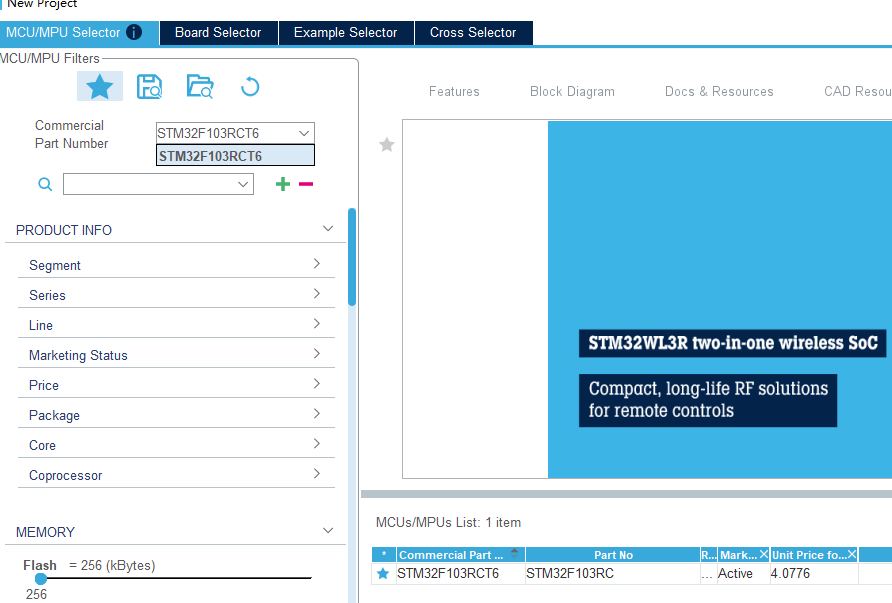

1.2 芯片选择

在 MCU Selector 页面，左侧过滤器中进行筛选：

过滤项	选择值	说明
Series	STM32F1	F1系列
Line	STM32F103	中等性能线
Package	LQFP64	64引脚封装
Core	Cortex-M3	内核类型

筛选后在右侧芯片列表中找到 STM32F103RCT6，双击选中或右键选择 Start Project。
在这里插入图片描述
选中芯片后，CubeMX 会自动打开 Pinout & Configuration 视图，显示芯片引脚分配图。

步骤2：SYS 系统配置 & Debug 接口

2.1 进入 SYS 配置

在左侧 System Core 下拉菜单中，点击 SYS，进入系统配置面板。
在这里插入图片描述

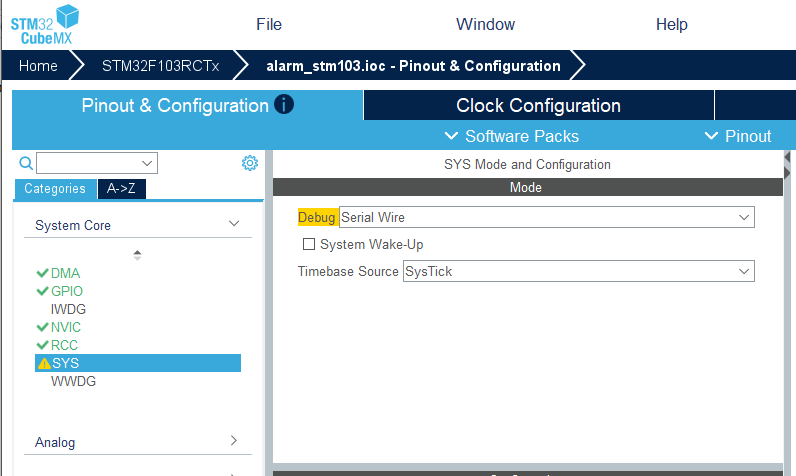

2.2 Debug 模式设置

在 SYS 配置面板的 Debug 下拉框中，选择 Serial Wire（SWD 2线调试模式）。

为什么要选 Serial Wire？

默认 Debug = No Debug 时，芯片上电后 PA13(SWDIO) 和 PA14(SWCLK) 可被释放为普通 GPIO，但 一旦程序运行后将无法再通过 ST-Link 连接调试（俗称"锁芯片"）。

选择 Serial Wire 后，PA13 和 PA14 被固定为调试功能引脚，始终可通过 ST-Link 进行下载和在线调试。

JTAG (4 pins) 模式占用 PA13/PA14/PA15/PB3/PB4 五个引脚，资源浪费较大，本项目不用。

务必每次新建工程都设置 Debug = Serial Wire，否则烧录一次后可能无法再连接调试器！

2.3 Timebase Source 设置

SYS 面面中的 Timebase Source 默认为 SystemTick（SysTick 定时器）。如果操作系统（如 FreeRTOS）需要使用 SysTick，则应将 Timebase Source 改为其他硬件定时器（如 TIM1），避免与 OS 内核定时器冲突。本项目暂不使用 RTOS，保持默认 SystemTick 即可。

步骤3：RCC 时钟源配置

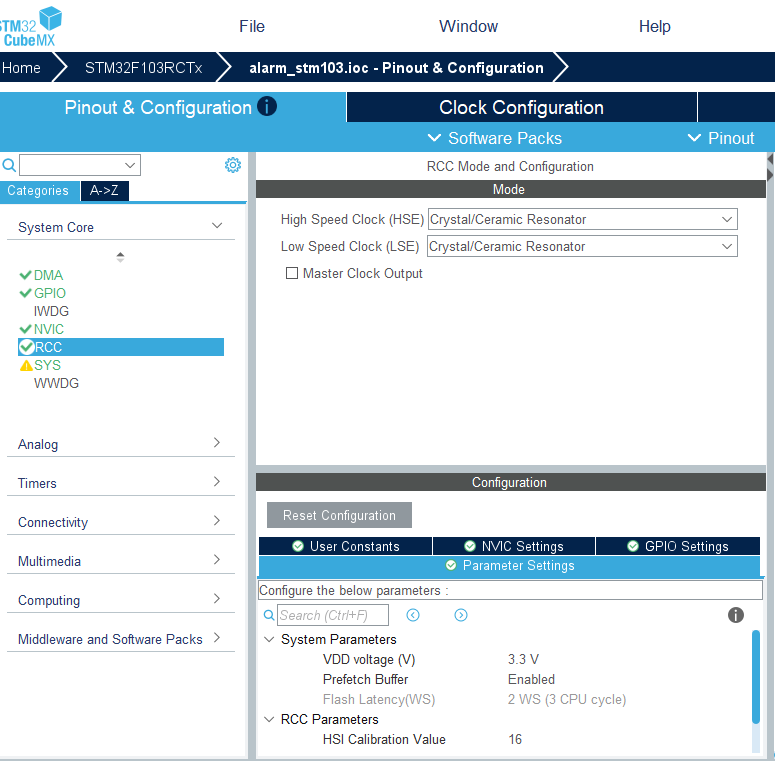

3.1 进入 RCC 配置

在左侧 System Core 下拉菜单中，点击 RCC，进入时钟源配置面板。
在这里插入图片描述

3.2 配置 HSE (外部高速时钟)

配置项	选择值	说明
High Speed Clock (HSE)	`Crystal/Ceramic Resonator`	使用板载 8MHz 外部晶振
Low Speed Clock (LSE)	`Disable`	本项目不使用外部低速晶振（32.768kHz RTC晶振）

HSE 模式说明:

Crystal/Ceramic Resonator：使用外部晶振，需配置 OSC_IN/OSC_OUT 引脚（PD0/PD1），适用于板载8MHz晶振的场景。

Bypass：外部时钟信号直接输入 OSC_IN（OSC_OUT 不用），适用于有源晶振或外部时钟源。

Disable：不使用外部时钟，完全依赖 HSI 内部 8MHz RC 振荡器（精度较低 ±1%，不推荐用于需要精确时序的场景）。

选择 Crystal/Ceramic Resonator 后，PD0(OSC_IN) 和 PD1(OSC_OUT) 引脚会被自动标记为 RCC 功能。

步骤4：72MHz 时钟树配置

4.1 进入 Clock Configuration 视图

点击 CubeMX 顶部菜单栏的 Clock Configuration 标签页，进入时钟树图形化配置界面。

在这里插入图片描述

4.2 72MHz 时钟树详细配置

在时钟树界面上，按以下步骤逐级配置：

第1级：HSE 输入

节点	配置	值
Input frequency	HSE	8 MHz
PLL Source Mux	选择	HSE (不选 HSI)

注意：PLL Source Mux 有两个选项：HSI 和 HSE。务必选择 HSE（8MHz外部晶振），因为 HSI 的 ±1% 精度不够，且通过 HSI 做PLL倍频时配置较为复杂。

第2级：PLL 倍频

节点	配置项	值	说明
PLLM	Division factor	/1	HSE 8MHz → PLL输入 8MHz
PLLN	Multiplication factor	×9	8MHz × 9 = 72MHz
PLLP	Division factor	/2 (默认)	但由于 PLLM=1, 实际 VCO 输出 = 8×9 = 72MHz, 经 /2 后为 36MHz，需要调整

⚠ 重要修正：STM32F103 PLL 倍频计算公式为：
PLLCLK = (HSE / PLLM) × PLLN
(注意：F1系列 PLLM 称为 PLLXTPRE，只有 /1 和 /2 两个选项；PLLN 就是倍频系数)

正确配置方式：

HSE = 8MHz

PLLXTPRE (HSE divider for PLL entry) = Not divided (即 /1)

PLL Mul (PLLN) = ×9

PLLCLK = 8 × 9 = 72 MHz ✓

如果 PLLXTPRE 选了 /2，则 PLLCLK = (8/2) × 9 = 36MHz，不是72MHz！

CubeMX中的操作：在时钟树上，点击 HSE 分支到 PLL 之间的分频器图标，确保选择 Not divided（即不分频，÷1）。

第3级：系统时钟选择与分频

节点	配置项	值
System Clock Mux	选择	PLLCLK
AHB Prescaler	/1	HCLK = SYSCLK = 72 MHz
APB1 Prescaler	/2	PCLK1 = 36 MHz (必须！APB1最高36MHz)
APB2 Prescaler	/1	PCLK2 = 72 MHz

为什么 APB1 必须 /2？
STM32F103 的 APB1 总线最高时钟为 36MHz，超过此频率将导致外设工作异常。当 APB1 分频系数 ≠ 1 时，挂载在 APB1 上的定时器（TIM2-TIM7）的时钟会自动×2，即 36×2 = 72MHz，这是定时器输入时钟的来源。
APB2 最高 72MHz，可不分频直接运行。

时钟树完整数据流：

HSE 8MHz → PLLXTPRE(/1) → PLL×9 → PLLCLK 72MHz → SYSCLK 72MHz
  → AHB(/1) → HCLK 72MHz (Cortex-M3内核时钟)
    → APB1(/2) → PCLK1 36MHz (USART2/3, SPI2/I2C1/2, TIM2-7)
    → APB2(/1) → PCLK2 72MHz (USART1, SPI1, ADC1, TIM1)

配置完成后，时钟树上的数值应全部显示为绿色（无红色报错），表示配置合法。

4.3 时钟安全系统 (CSS)

可选配置：在时钟树界面可勾选 Clock Security System (CSS)，当 HSE 晶振失效时自动切换到 HSI 并产生 NMI 中断。本项目暂不启用。

步骤5：GPIO 引脚配置

5.1 项目 IO 分配表

根据报警项目硬件设计，STM32F103RCT6 的 GPIO 引脚分配如下：

功能分类	引脚	GPIO	模式	说明
4bit 硬件ID	PB0	GPIO_Input	上拉输入	ID_bit0
	PB1	GPIO_Input	上拉输入	ID_bit1
	PB10	GPIO_Input	上拉输入	ID_bit2
	PB11	GPIO_Input	上拉输入	ID_bit3
3路按键	PB3	GPIO_Input	上拉输入	Key1
	PB4	GPIO_Input	上拉输入	Key2
	PB5	GPIO_Input	上拉输入	Key3
报警输出	PB6	GPIO_Output	推挽输出	Alarm_Out1
	PB7	GPIO_Output	推挽输出	Alarm_Out2
流水灯	PC6	GPIO_Output	推挽输出	LED1
	PC7	GPIO_Output	推挽输出	LED2
	PC8	GPIO_Output	推挽输出	LED3
	PC9	GPIO_Output	推挽输出	LED4
继电器	PC13	GPIO_Output	推挽输出	Relay1
	PD2	GPIO_Output	推挽输出	Relay2
	PC12	GPIO_Output	推挽输出	Relay3
	PA15	GPIO_Output	推挽输出	Relay4
USART3	PC10	USART3_TX	复用推挽	串口发送
	PC11	USART3_RX	复用输入	串口接收
调试	PA13	SWDIO	SWD调试	Serial Wire
	PA14	SWCLK	SWD调试	Serial Wire
ADC1	PA0	ADC1_IN0	模拟输入	ADC通道0
	PA1	ADC1_IN1	模拟输入	ADC通道1
	内部	ADC1_IN16	片内温度	温度传感器
	内部	ADC1_IN17	内部参考电压	Vrefint 1.2V

5.2 在 CubeMX 中配置 GPIO

5.2.1 输入引脚配置（按键 + 硬件ID）

在芯片引脚图上，依次点击 PB0、PB1、PB3、PB4、PB5、PB10、PB11，选择 GPIO_Input。

配置完成后，在左侧 System Core → GPIO 中设置每个输入引脚的详细参数：

参数	值	说明
GPIO mode	Input mode	浮空/上拉/下拉可选
GPIO Pull-up/Pull-down	Pull-up	上拉，未按下时为高电平
Maximum output speed	Low (默认)	输入引脚不需要速度设置

5.2.2 输出引脚配置（LED + 继电器 + 报警）

在芯片引脚图上，依次点击以下引脚并选择 GPIO_Output：

流水灯: PC6, PC7, PC8, PC9
继电器: PC13, PD2, PC12, PA15
报警输出: PB6, PB7

在 System Core → GPIO 中设置输出引脚参数：

参数	值	说明
GPIO mode	Output Push Pull	推挽输出
GPIO Pull-up/Pull-down	No pull-up and no pull-down	输出无需上下拉
Maximum output speed	Low	LED/继电器控制无需高速
Initial state	Low (或根据硬件需求)	初始低电平，LED熄灭/继电器断开

PA15 注意事项: PA15 是 JTDI 引脚，当 Debug 设置为 Serial Wire 时，PA15 已从 JTAG 释放，可作为 GPIO 使用。但需确保 SYS → Debug = Serial Wire（不是 JTAG），否则 PA15 被占用。
PB3/PB4 注意事项: PB3(JTDO) 和 PB4(JNTRST) 同理，Serial Wire 模式下这两个引脚也可作为 GPIO 使用。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

步骤6：USART3 异步串口 + 全局中断配置

6.1 启用 USART3

在左侧 Connectivity 下拉菜单中，点击 USART3，进入串口配置面板。

在 Mode 下拉框中选择 Asynchronous（异步模式），即可启用 USART3 的 TX/RX 功能。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

6.2 USART3 参数配置

在 Parameter Settings 标签页中，按以下参数配置：

参数	值	说明
Baud Rate	115200	常用波特率
Word Length	8 Bits	8位数据位（含或不含校验）
Parity	None	无校验位
Stop Bits	1	1位停止位
Data Direction	Receive and Transmit	全双工收发
Over Sampling	16 Samples	16倍过采样（更稳定）

8N1 说明: 8Bits + None Parity + 1 Stop Bit = 8N1，是最常用的串口通信格式。
当 Parity = None 时，Word Length = 8 Bits 实际数据宽度为 8bit；
当 Parity = Even/Odd 时，Word Length 需设为 9 Bits（8bit数据 + 1bit校验）。

配置完成后，PC10 和 PC11 引脚会自动被标记为 USART3_TX 和 USART3_RX。

6.3 使能 USART3 全局中断

在 USART3 配置面板中，切换到 NVIC Settings 标签页，勾选 USART3 global interrupt 的 Enabled 复选框。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

为什么要使能全局中断？
HAL 库的串口中断接收模式 (HAL_UART_Receive_IT) 依赖于 USART 全局中断。如果不使能此中断，调用 HAL_UART_Receive_IT() 后数据到达时不会触发中断回调，接收功能完全失效。
这是初学者最容易遗漏的配置项！

6.4 USART3 中断接收代码开发

6.4.1 HAL_UART_Receive_IT 的"一次性"特性

⚠ 关键知识: HAL_UART_Receive_IT() 是一次性触发的，即调用一次只接收指定数量的字节后自动关闭中断接收。要实现持续接收，必须在回调函数中再次调用 HAL_UART_Receive_IT()。

/* main.c - 在 main() 函数的 while(1) 之前启动中断接收 */

/* USER CODE BEGIN 2 */
// 启动 USART3 中断接收，每次接收 8 字节
HAL_UART_Receive_IT(&huart3, RxBuffer, 8);
/* USER CODE END 2 */

6.4.2 中断回调函数实现

/* main.c - 在 USER CODE BEGIN 4 区域内实现回调 */

/* USER CODE BEGIN 4 */

// USART3 接收完成回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART3)
    {
        // 处理接收到的 8 字节数据
        ProcessReceivedData(RxBuffer, 8);

        // ⚠ 必须再次调用！否则下次数据到达时不会触发中断
        HAL_UART_Receive_IT(&huart3, RxBuffer, 8);
    }
}

/* USER CODE END 4 */

6.4.3 全局变量定义

/* main.c - USER CODE BEGIN PV 区域 */

/* USER CODE BEGIN PV */
uint8_t RxBuffer[8];  // USART3 中断接收缓冲区
/* USER CODE END PV */

6.4.4 串口发送封装

/* 用户自定义函数 - 可放在 USER CODE BEGIN 0 区域 */

/* USER CODE BEGIN 0 */

// USART3 发送字符串
void USART3_SendString(const char *str)
{
    HAL_UART_Transmit(&huart3, (uint8_t *)str, strlen(str), HAL_MAX_DELAY);
}

// USART3 发送数据块
void USART3_SendData(uint8_t *data, uint16_t len)
{
    HAL_UART_Transmit(&huart3, data, len, 100);  // 超时100ms
}

/* USER CODE END 0 */

步骤7：ADC1 DMA 循环采集配置

7.1 启用 ADC1

在左侧 Analog 下拉菜单中，点击 ADC1，进入 ADC 配置面板。

在 IN0 和 IN1 的复选框勾选启用（对应 PA0 和 PA1 的外部模拟输入通道）。

同时，在 IN16（Temperature Sensor）和 IN17（Internal Reference Voltage）的复选框也需要勾选，以启用片内温度传感器和内部参考电压采集。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

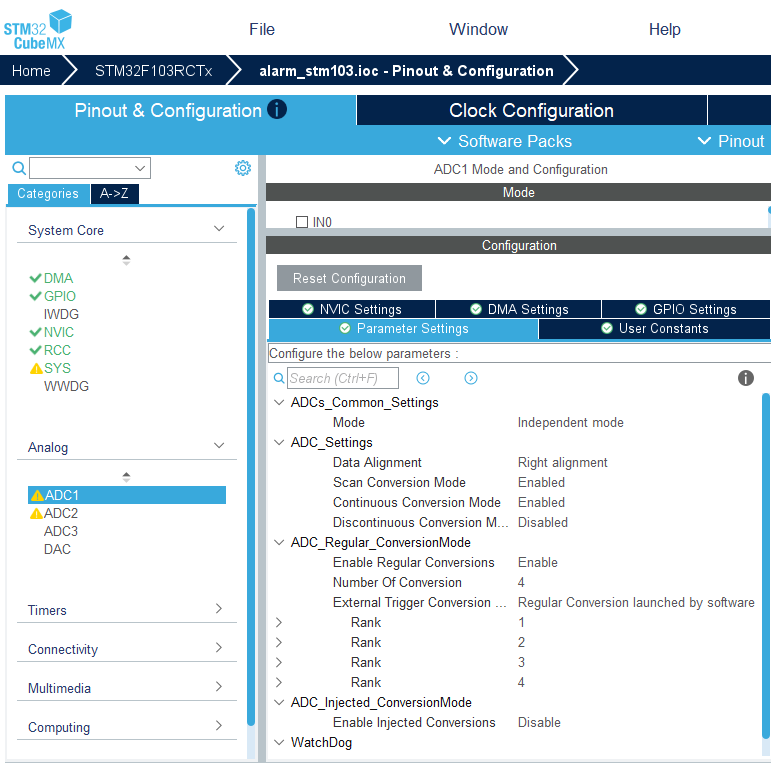

7.2 ADC1 参数详细配置

在 Parameter Settings 标签页中配置以下参数：

参数	值	说明
Clock Prescaler	Asynchronous clock mode divided by 4	ADC时钟不超过14MHz
Resolution	12 bits	12位分辨率（0~4095）
Data Alignment	Right	数据右对齐
Scan Conversion Mode	Enabled	多通道必须开启扫描模式
Continuous Conversion Mode	Enabled	连续转换（ADC自动循环扫描所有通道）
Discontinuous Conversion Mode	Disabled	不使用间断模式
DMA Continuous Requests	Enabled	DMA连续请求（ADC每次转换完都触发DMA传输）
End Of Conversion Selection	EOC Flag at the end of all channel conversions	所有通道转换完才触发EOC
Number Of Conversion	4	4个通道：IN0, IN1, IN16, IN17

ScanConvMode 必须开启: 多通道采集时，ADC 会按通道排序依次转换（扫描），ScanConvMode=Enabled 是 DMA 多通道采集的前提条件。
ContinuousConvMode 必须开启: ADC完成一轮4通道扫描后自动开始下一轮，实现循环采集，无需软件反复触发。
DMAContinuousRequests 必须开启: 每次 ADC 转换完成都触发 DMA 请求，DMA 自动搬运数据到缓冲区，无需 CPU 参与。

7.2.1 通道排序配置（Rank）

在 Number Of Conversion = 4 下方，会显示 4 个 Rank 配置项：

Rank	通道	采样时间	说明
Rank 1	Channel 0 (PA0)	55.5 Cycles	外部模拟输入1
Rank 2	Channel 1 (PA1)	55.5 Cycles	外部模拟输入2
Rank 3	Channel 16 (Temperature Sensor)	239.5 Cycles	片内温度（采样时间要长！）
Rank 4	Channel 17 (Internal Reference Voltage)	239.5 Cycles	内部参考电压（采样时间要长！）

⚠ 温度传感器和内部参考电压的采样时间必须 ≥ 17.1μs！
STM32F1 的片内温度传感器和参考电压从使能到稳定需要约 17.1μs 的启动时间，采样周期数必须足够长。
当 ADC 时钟为 12MHz 时，239.5 Cycles ≈ 239.5/12MHz ≈ 19.96μs > 17.1μs，满足要求。
55.5 Cycles ≈ 55.5/12MHz ≈ 4.6μs，用于外部通道足够（外部信号源阻抗较低时）。

7.3 DMA 配置

在 ADC1 配置面板中，切换到 DMA Settings 标签页，点击 Add 按钮添加一条 DMA 通道：

参数	值	说明
DMA Request	ADC1	自动关联
Stream / Channel	DMA1_Channel1	ADC1 固定使用 DMA1 Channel1
Direction	Peripheral To Memory	ADC外设 → 内存缓冲区
Mode	Circular	循环模式（缓冲区写满后自动回到起始地址继续写）
Increment	Memory: Enabled	内存地址递增（每个通道数据写入不同位置）
	Peripheral: Disabled	外设地址不变（ADC数据寄存器地址固定）
Data Width	Peripheral: Half Word (16 Bits)	ADC 12位数据，半字传输
	Memory: Half Word (16 Bits)	与外设宽度一致

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

DMA Circular 模式说明:

Normal 模式：DMA 传输指定数量的数据后自动停止，需要软件重新启动。

Circular 模式：DMA 传输完指定数量后自动回到缓冲区起始位置继续传输，实现"永不停歇"的循环采集。

本项目使用 Circular 模式，配合 ADC 的 ContinuousConvMode 和 DMAContinuousRequests，实现 ADC→DMA→缓冲区的全自动循环采集。

缓冲区大小必须是通道数 × 2（因为每个通道占一个 Half Word = 2字节），4通道 × 2字节 = 8字节最小缓冲区。

7.4 ADC1 DMA 采集代码开发

7.4.1 缓冲区定义

/* main.c - USER CODE BEGIN PV 区域 */

/* USER CODE BEGIN PV */

#define ADC_DMA_BUF_SIZE  4  // 4个通道

// ADC DMA 双缓冲区（可选：双缓冲防数据撕裂）
uint16_t ADCRes[ADC_DMA_BUF_SIZE];       // DMA 当前写入缓冲区
uint16_t ADCResCopy[ADC_DMA_BUF_SIZE];   // 软件拷贝缓冲区（用于安全读取）

/* USER CODE END PV */

7.4.2 启动 ADC DMA 采集

/* main.c - USER CODE BEGIN 2 区域 */

/* USER CODE BEGIN 2 */

// 启动 ADC1 DMA 循环采集
// 注意：缓冲区大小 = 通道数 × 2字节，传给函数的是字节大小
HAL_ADC_Start_DMA(&hadc1, (uint32_t *)&ADCRes, ADC_DMA_BUF_SIZE);

/* USER CODE END 2 */

⚠ 关键注意:
HAL_ADC_Start_DMA() 的第三个参数 Length 是 Half Word 的数量（即数据项数），不是字节总数！
4 通道 = 4 个 Half Word = 4 个 uint16_t = 8 字节内存，但 Length 传 4。

如果误传 8（字节大小），DMA 会传输 8 个 Half Word = 16 字节，超出缓冲区，导致内存溢出！

7.4.3 安全读取 ADC 数据

/* main.c - while(1) 主循环中 */

/* USER CODE BEGIN 3 */

// 方法1：直接读取（适用于单缓冲，可能存在数据撕裂风险）
uint16_t adc_ch0 = ADCRes[0];  // Channel 0 (PA0)
uint16_t adc_ch1 = ADCRes[1];  // Channel 1 (PA1)
uint16_t adc_temp = ADCRes[2]; // Channel 16 (Temperature)
uint16_t adc_vref = ADCRes[3]; // Channel 17 (Vrefint)

// 方法2：拷贝后读取（更安全，防止 DMA 正在写入时读取到半更新数据）
memcpy(ADCResCopy, ADCRes, sizeof(ADCRes));
uint16_t adc_ch0_safe = ADCResCopy[0];

// 计算实际电压值 (参考电压 Vdda = 3.3V)
float voltage_ch0 = (float)adc_ch0 / 4095.0f * 3.3f;

// 计算芯片内部温度 (STM32F1公式)
// V25 = 1.43V (25°C时温度传感器输出), Avg_Slope = 4.3mV/°C
float temperature = ((float)adc_temp / 4095.0f * 3.3f - 1.43f) / 0.0043f + 25.0f;

/* USER CODE END 3 */

7.4.4 ADC DMA 中断回调（可选）

/* main.c - USER CODE BEGIN 4 区域 */

/* USER CODE BEGIN 4 */

// DMA 半传输完成回调（Half Transfer）
void HAL_ADC_ConvHalfCpltCallback(ADC_HandleTypeDef *hadc)
{
    // 可在此拷贝前半缓冲区数据
}

// DMA 传输完成回调（Full Transfer）
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
    if (hadc->Instance == ADC1)
    {
        // 一轮4通道全部采集完毕，可在此做数据处理标记
        ADCDataReady = 1;  // 数据就绪标志
    }
}

/* USER CODE END 4 */

步骤8：NVIC 中断分组配置

8.1 NVIC 优先级分组理论

STM32F103 的 NVIC 支持 4 位优先级（2^4 = 16 级），这 4 位需要在 抢占优先级（Preemption Priority） 和 次级优先级（Sub Priority / 响应优先级） 之间分配。

CubeMX 中通过 System Core → NVIC → Priority Group 下拉框选择分组方式：

分组	抢占位数	次级位数	抢占级数	次级级数	说明
Group 0	0 bit	4 bit	0 级	16 级	无抢占，全部靠响应优先级排队
Group 1	1 bit	3 bit	2 级	8 级
Group 2	2 bit	2 bit	4 级	4 级	常用，平衡抢占和响应
Group 3	3 bit	1 bit	8 级	2 级
Group 4	4 bit	0 bit	16 级	0 级	本项目使用

8.2 本项目选择 Group 4

本项目配置 NVIC 优先级分组为 Group 4（4位全给抢占优先级，无次级优先级）。

为什么选 Group 4？

报警项目中断源不多（USART3 + ADC DMA），但需要确保高优先级中断能立即打断低优先级中断（抢占）。

Group 4 提供 16 级抢占优先级（0~15），数值越小优先级越高。

无次级优先级意味着：同一抢占优先级的中断不能互相抢占，按硬件默认顺序排队。

对于简单的嵌入式项目，Group 4 足够清晰且配置简单。

8.3 各中断优先级分配

中断源	抢占优先级	说明
USART3 global interrupt	6	串口通信，中等优先级
DMA1 Channel1 interrupt	5	ADC DMA传输完成，略高于串口
TIMx (如使用)	10	定时器，低优先级

优先级分配原则:

DMA > 串口 > 定时器 > 其他: DMA传输需要及时响应避免数据丢失，串口通信其次。

0 为最高优先级，15 为最低优先级（Group 4 中）。

不要把所有中断都设为最高优先级（0）！否则失去分组的意义，且可能导致低优先级任务长期得不到执行。

SysTick 中断默认优先级为 15（最低），不应随意提高。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

步骤9：Project Manager 工程导出配置

9.1 Project 设置

点击 CubeMX 顶部菜单栏的 Project Manager 标签页，进入工程管理配置界面。

在 Project 标签页配置：

配置项	值	说明
Project Name	STM32F103RCT6_Alarm	工程名称（英文，无空格）
Project Location	F:/upstudy/stu_STM32103/STM32F103RCT6_Alarm	工程存放路径（自定义）
Toolchain / IDE	MDK-ARM V5	Keil uVision5 工程格式

Toolchain 选择说明:

MDK-ARM V5：生成 Keil uVision5 工程（.uvprojx），最常用。

MDK-ARM：生成 Keil uVision4 工程（.uvproj），旧格式。

STM32CubeIDE：生成 STM32CubeIDE 工程（Eclipse IDE）。

Makefile：生成 Makefile 工程（适用于 GCC 工具链）。

IAR：生成 IAR Embedded Workbench 工程。

9.2 Code Generator 设置

在 Code Generator 标签页配置：

配置项	值	说明
Generate peripheral initialization as a pair of .c/.h files	✓ 勾选	每个外设生成独立的 .c/.h 文件，代码结构清晰
Keep User Code when re-generating	✓ 勾选	重新生成代码时保留 USER CODE 区域内的用户代码
Set all free pins as analog	✓ 勾选	未使用的引脚设为模拟模式，降低功耗和干扰

这三个选项非常关键！

Generate peripheral initialization as a pair of .c/.h files: 不勾选时所有初始化代码堆在 main.c 里，非常混乱。勾选后每个外设有独立文件（如 usart.c/h, adc.c/h, gpio.c/h），便于管理和维护。

Keep User Code when re-generating: CubeMX 重新生成代码时，只更新框架代码，USER CODE BEGIN/END 区域内的用户代码会被完整保留。不勾选则重新生成会覆盖所有修改！

Set all free pins as analog: 未使用的 GPIO 设为模拟输入模式，可显著降低功耗（GPIO浮空输入会有漏电流），同时减少外部干扰耦合。

9.3 Advanced Settings（可选）

在 Advanced Settings 标签页，可以选择每个外设使用的驱动库类型：

外设	选项	建议
GPIO	HAL / LL	HAL（本项目用HAL）
USART3	HAL / LL	HAL
ADC1	HAL / LL	HAL

HAL vs LL:

HAL (Hardware Abstraction Layer)：高层抽象库，API 简单易用，但代码体积较大、执行效率较低。适合初学者和一般项目。

LL (Low Layer)：底层直接操作寄存器库，代码精简、执行高效，但需要深入理解寄存器含义。适合对性能和代码体积有极致要求的项目。

本项目统一使用 HAL 库。

9.4 生成代码

配置完成后，点击 CubeMX 顶部工具栏的 ⚙ GENERATE CODE 按钮（或 Project → Generate Code），CubeMX 将自动生成完整的 MDK-ARM V5 工程。

生成成功后会弹出提示框，可直接点击 Open Project 打开 Keil 工程，或点击 Open Folder 查看工程目录。

步骤10：业务代码开发全套流程

10.1 HAL 库 USER CODE 保护机制

CubeMX 生成的代码文件中，所有允许用户添加代码的位置都用 USER CODE BEGIN xxx 和 USER CODE END xxx 标记包围：

/* USER CODE BEGIN 0 */
// ← 你的代码写在这里，重新生成时不会被覆盖
/* USER CODE END 0 */

void MX_GPIO_Init(void)
{
    // CubeMX 生成的初始化代码
    // ⚠ 不要在这里修改！重新生成会被覆盖！

    /* USER CODE BEGIN 1 */
    // ← 你可以在这里添加代码
    /* USER CODE END 1 */
}

⚠ 铁律：所有业务代码必须写在 USER CODE BEGIN/END 之间！
在这些标记之外写的代码，下次 CubeMX 重新生成时会被无警告地完全覆盖删除！
这是初学者最容易犯的错误，导致辛苦写的业务代码一键丢失。

10.2 完整业务代码框架

以下展示一个典型的 main.c 业务代码结构，所有代码均在 USER CODE 区域内：

/* Includes ----------------------------------- */
#include "main.h"
#include "usart.h"
#include "adc.h"
#include "gpio.h"

/* USER CODE BEGIN Includes */
#include <string.h>
#include <stdio.h>
/* USER CODE END Includes */

/* Private variables ------------------------- */
/* USER CODE BEGIN PV */

#define ADC_DMA_BUF_SIZE  4
#define UART_RX_BUF_SIZE  8

uint16_t ADCRes[ADC_DMA_BUF_SIZE];       // ADC DMA 缓冲区
uint8_t  RxBuffer[UART_RX_BUF_SIZE];     // USART3 接收缓冲区
uint8_t  ADCDataReady = 0;               // ADC 数据就绪标志

/* USER CODE END PV */

/* Private function prototypes --------------- */
/* USER CODE BEGIN PFP */
void USART3_SendString(const char *str);
void ProcessReceivedData(uint8_t *data, uint16_t len);
/* USER CODE END PFP */

/* USER CODE BEGIN 0 */

// USART3 发送字符串封装
void USART3_SendString(const char *str)
{
    HAL_UART_Transmit(&huart3, (uint8_t *)str, strlen(str), HAL_MAX_DELAY);
}

// 处理 USART3 接收数据
void ProcessReceivedData(uint8_t *data, uint16_t len)
{
    // 示例：回显接收到的数据
    HAL_UART_Transmit(&huart3, data, len, 100);
}

/* USER CODE END 0 */

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_DMA_Init();    // ⚠ DMA 必须在 ADC 之前初始化！
    MX_ADC1_Init();
    MX_USART3_UART_Init();

    /* USER CODE BEGIN 2 */

    // 启动 ADC1 DMA 循环采集
    HAL_ADC_Start_DMA(&hadc1, (uint32_t *)&ADCRes, ADC_DMA_BUF_SIZE);

    // 启动 USART3 中断接收
    HAL_UART_Receive_IT(&huart3, RxBuffer, UART_RX_BUF_SIZE);

    // 开机提示
    USART3_SendString("System Ready\r\n");

    /* USER CODE END 2 */

    while (1)
    {
        /* USER CODE BEGIN 3 */

        // 流水灯演示
        static uint32_t ledTick = 0;
        if (HAL_GetTick() - ledTick >= 500)  // 每500ms切换
        {
            ledTick = HAL_GetTick();
            HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_6);  // LED1
        }

        // 按键检测（简化示例，无消抖）
        if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_3) == GPIO_PIN_RESET)
        {
            // Key1 按下
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);  // Alarm_Out1
        }

        // ADC 数据处理
        if (ADCDataReady)
        {
            ADCDataReady = 0;
            float voltage = (float)ADCRes[0] / 4095.0f * 3.3f;
            // 可在此发送 ADC 数据到串口
        }

        /* USER CODE END 3 */
    }
}

/* USER CODE BEGIN 4 */

// USART3 接收完成回调
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART3)
    {
        ProcessReceivedData(RxBuffer, UART_RX_BUF_SIZE);
        // ⚠ 必须再次调用！
        HAL_UART_Receive_IT(&huart3, RxBuffer, UART_RX_BUF_SIZE);
    }
}

// ADC DMA 传输完成回调
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
    if (hadc->Instance == ADC1)
    {
        ADCDataReady = 1;
    }
}

/* USER CODE END 4 */

10.3 DMA 初始化顺序问题

⚠ 极重要！DMA 必须在 ADC 之前初始化！
CubeMX 生成的 main.c 中，函数调用顺序为：
MX_GPIO_Init();
MX_DMA_Init();     ← 必须在此位置
MX_ADC1_Init();    ← DMA 已就绪，ADC 才能正常使用 DMA
MX_USART3_UART_Init();
如果 MX_DMA_Init() 在 MX_ADC1_Init() 之后，ADC DMA 配置会失败，HAL_ADC_Start_DMA() 返回 HAL_ERROR。
CubeMX V6.x 默认已自动处理此顺序，但手动修改 main.c 时务必注意！

10.4 按键消抖代码示例

/* USER CODE BEGIN 0 */

// 带消抖的按键检测函数
// 返回：1 = 按键按下确认，0 = 未按下或抖动中
uint8_t Key_Scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
    if (HAL_GPIO_ReadPin(GPIOx, GPIO_Pin) == GPIO_PIN_RESET)  // 第一次检测：低电平
    {
        HAL_Delay(20);  // 消抖延时20ms
        if (HAL_GPIO_ReadPin(GPIOx, GPIO_Pin) == GPIO_PIN_RESET)  // 第二次确认
        {
            // 等待按键释放
            while (HAL_GPIO_ReadPin(GPIOx, GPIO_Pin) == GPIO_PIN_RESET);
            HAL_Delay(20);  // 释放消抖
            return 1;  // 确认按下
        }
    }
    return 0;  // 未按下
}

/* USER CODE END 0 */

消抖原理: 机械按键在按下/释放瞬间会产生 5~20ms 的抖动信号（电平快速跳变），如果不消抖，一次按键可能被识别为多次。
消抖方法：检测到低电平后延时 20ms 再次确认，确认后等待释放再延时 20ms。
HAL_Delay() 的局限: 在中断回调中不能使用 HAL_Delay()（它依赖 SysTick 中断，在中断中调用会导致死锁）。中断中的按键处理应使用定时器消抖方案。

10.5 工程编译与烧录

编译: 在 Keil 中点击 Project → Build Target（F7），确认 0 Error, 0 Warning。
烧录: 点击 Flash → Download（F8），ST-Link 将程序烧录到芯片 Flash。
调试: 点击 Debug → Start/Stop Debug Session（Ctrl+F5），进入在线调试模式。

附录：常见问题与避坑指南

Q1: 烧录一次后 ST-Link 无法连接？

原因: SYS → Debug 设置为 No Debug，程序运行后 PA13/PA14 被释放为 GPIO，调试器无法连接。

解决:

方法1：按芯片复位按钮（RESET）的同时点击 Keil 烧录，可能可以抢在程序初始化 GPIO 之前连接。
方法2：使用 STM32 ST-LINK Utility，按住复位 → Connect → Erase Full Chip → 烧录空程序。
方法3：从源头预防：每次新建 CubeMX 工程，SYS → Debug = Serial Wire！

Q2: USART3 中断接收不工作？

常见原因:

NVIC 中 USART3 global interrupt 未勾选 Enabled → 使能中断。
HAL_UART_Receive_IT() 未在 main() 中调用 → 启动中断接收。
回调函数中未再次调用 HAL_UART_Receive_IT() → 一次性特性，只触发一次就停止。

Q3: ADC DMA 采集数据全为 0？

常见原因:

MX_DMA_Init() 在 MX_ADC1_Init() 之后调用 → DMA 未就绪，ADC DMA 配置失败。
温度传感器通道未使能：需要先调用 HAL_ADCEx_Calibration_Start() 校准，并确保 TSVREFE 位已使能（CubeMX 勾选 IN16/IN17 后自动处理）。
ADC 采样时间不足：温度传感器采样时间必须 ≥ 17.1μs。
HAL_ADC_Start_DMA() 的 Length 参数传了字节大小而非 Half Word 数量 → 缓冲区溢出。

Q4: CubeMX 重新生成代码后业务代码丢失？

原因: 业务代码写在了 USER CODE BEGIN/END 标记之外。

解决: 严格遵守规则，所有用户代码只写在 USER CODE BEGIN xxx ~ USER CODE END xxx 之间。CubeMX 生成时只更新标记之外的框架代码。

Q5: PA15 / PB3 / PB4 作为 GPIO 不工作？

原因: 这三个引脚默认为 JTAG 功能（JTDO/JNTRST/JTDI），需要设置 SYS → Debug = Serial Wire 才能释放 PA15 和 PB3/PB4（PB4 在 SWD 模式下仍需注意）。
解决: 确保 SYS → Debug = Serial Wire，不要选 JTAG (4 pins)。

附录：CubeMX 配置速查表

配置项	值	菜单路径
芯片	STM32F103RCT6	MCU Selector
Debug	Serial Wire	System Core → SYS
HSE	Crystal/Ceramic Resonator	System Core → RCC
PLL Mul	×9	Clock Configuration
SYSCLK	72 MHz (PLLCLK)	Clock Configuration
AHB	/1 → 72MHz	Clock Configuration
APB1	/2 → 36MHz	Clock Configuration
APB2	/1 → 72MHz	Clock Configuration
USART3 Mode	Asynchronous	Connectivity → USART3
USART3 Baud	115200 8N1	Connectivity → USART3 → Parameter Settings
USART3 IRQ	Enabled	Connectivity → USART3 → NVIC Settings
ADC1 Channels	IN0, IN1, IN16, IN17	Analog → ADC1
ADC1 ScanConv	Enabled	Analog → ADC1 → Parameter Settings
ADC1 ContinuousConv	Enabled	Analog → ADC1 → Parameter Settings
ADC1 DMAContinuous	Enabled	Analog → ADC1 → Parameter Settings
ADC1 DMA Mode	Circular	Analog → ADC1 → DMA Settings
NVIC Group	Group 4 (4bit preempt)	System Core → NVIC
Toolchain	MDK-ARM V5	Project Manager → Project
Periph .c/.h	✓ Generate pairs	Project Manager → Code Generator
Keep User Code	✓ Keep	Project Manager → Code Generator
Free pins analog	✓ Set analog	Project Manager → Code Generator

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

【AVRCP】规范精讲[41]：AV/C指令帧解析，蓝牙遥控交互的底层语言

AI硬件创业社区

时间戳&BKP备份寄存器&RTC实时时钟（STM32笔记）

BKP（Backup Registers）备份寄存器BKP可用于存储用户应用程序数据。当VDD（2.0~3.6V）电源被切断，他们仍然由VBAT（1.8~3.6V）维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位TAMPER引脚产生的侵入事件将所有备份寄存器内容清除RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲存储RTC时钟校准寄存器用户数据存储容量：20字节（

AI硬件创业社区

基于STM32单片机智能厨房安全控制天然气甲烷检测火焰火灾报警3214(设计源文件+万字报告+讲解)（支持资料、图片参考_相关定制）_文章底部可以扫码

按键三：向上选择/减按键四：返回第五个：自动/手动。按键一：设置按键二：向下选择/加。版本2：温湿度+火焰+降温除湿+水泵+声光报警+自动/手动模式。火焰传感器检测到明火，液晶字体变为红色，显示有火。温/湿度超标，液晶字体变为红色，开启风扇降温除湿。火焰传感器检测到明火，液晶字体变为红色，显示有火。版本1：火焰+水泵+声光报警+自动/手动模式。按键一：自动模式按键二：手动模式。按键三：开启水泵按键

AI硬件创业社区

所有评论(0)

查看更多评论

十月的皮皮

@2503_92342417

已为社区贡献3条内容

stm20260709-STM32CubeMX STM32F103RCT6 完整工程搭建图文学习笔记

十月的皮皮

stm20260709-STM32CubeMX STM32F103RCT6 完整工程搭建图文学习笔记

前期准备

1. 安装 STM32CubeMX

2. 安装 MDK-ARM (Keil uVision5)

3. 硬件连接确认

步骤1：新建项目 & 芯片选型

1.1 打开 CubeMX 新建项目

1.2 芯片选择

步骤2：SYS 系统配置 & Debug 接口

2.1 进入 SYS 配置

2.2 Debug 模式设置

2.3 Timebase Source 设置

步骤3：RCC 时钟源配置

3.1 进入 RCC 配置

3.2 配置 HSE (外部高速时钟)

步骤4：72MHz 时钟树配置

4.1 进入 Clock Configuration 视图

4.2 72MHz 时钟树详细配置

4.3 时钟安全系统 (CSS)

步骤5：GPIO 引脚配置

5.1 项目 IO 分配表

5.2 在 CubeMX 中配置 GPIO

5.2.1 输入引脚配置（按键 + 硬件ID）

5.2.2 输出引脚配置（LED + 继电器 + 报警）

步骤6：USART3 异步串口 + 全局中断配置

6.1 启用 USART3

6.2 USART3 参数配置

6.3 使能 USART3 全局中断

6.4 USART3 中断接收代码开发

6.4.1 HAL_UART_Receive_IT 的"一次性"特性

6.4.2 中断回调函数实现

6.4.3 全局变量定义

6.4.4 串口发送封装

步骤7：ADC1 DMA 循环采集配置

7.1 启用 ADC1

7.2 ADC1 参数详细配置

7.2.1 通道排序配置（Rank）

7.3 DMA 配置

7.4 ADC1 DMA 采集代码开发

7.4.1 缓冲区定义

7.4.2 启动 ADC DMA 采集

7.4.3 安全读取 ADC 数据

7.4.4 ADC DMA 中断回调（可选）

步骤8：NVIC 中断分组配置

8.1 NVIC 优先级分组理论

8.2 本项目选择 Group 4

8.3 各中断优先级分配

步骤9：Project Manager 工程导出配置

9.1 Project 设置

9.2 Code Generator 设置

9.3 Advanced Settings（可选）

9.4 生成代码

步骤10：业务代码开发全套流程

10.1 HAL 库 USER CODE 保护机制

10.2 完整业务代码框架

10.3 DMA 初始化顺序问题

10.4 按键消抖代码示例

10.5 工程编译与烧录

附录：常见问题与避坑指南

Q1: 烧录一次后 ST-Link 无法连接？

Q2: USART3 中断接收不工作？

Q3: ADC DMA 采集数据全为 0？

Q4: CubeMX 重新生成代码后业务代码丢失？

Q5: PA15 / PB3 / PB4 作为 GPIO 不工作？

附录：CubeMX 配置速查表

所有评论(0)

温馨提示：您尚未绑定手机号

十月的皮皮
