1、实验原理

2、实验代码

3、实验测试

---

1、实验原理

        简单来说就是通过设置一个定时器来定时扫描几个按键的状态，并分别记录按键按下的持续时间，通过时间的长短就可以判断出是长按还是短按。

本文硬件接线图如下：

        当按键没有按下时，CPU 对应的 IO 口与地之间没有导通，而且 CPU 对应的 IO 口配置为上拉，因此接口输入为高电平；当按键被按下时，CPU 的 IO 口与地导通，IO 口电平被地拉低。所以只要读入 I/O 口的状态，即可知道按键是否有被按下。

        七彩 LED 灯由 R（红）、G（绿）、B（蓝）三色构成，分别由 STM32H750 的 PE6、PE5 和 PE4 的 3 个端口控制，采用共阳接法，当对应端口电压为低电平时，则对应的 LED 灯点 亮，反之则熄灭。

2、实验代码

        使用STM32CubeMX生成代码

        下面按步骤进行选择配置：

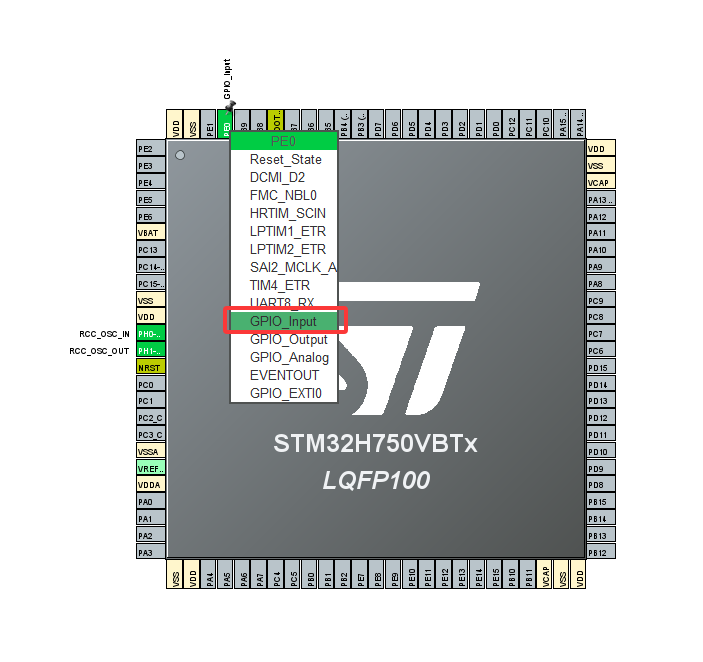

        同样的方法，我们依次配置 PE1、PE2 和 PE3 为输入模式。

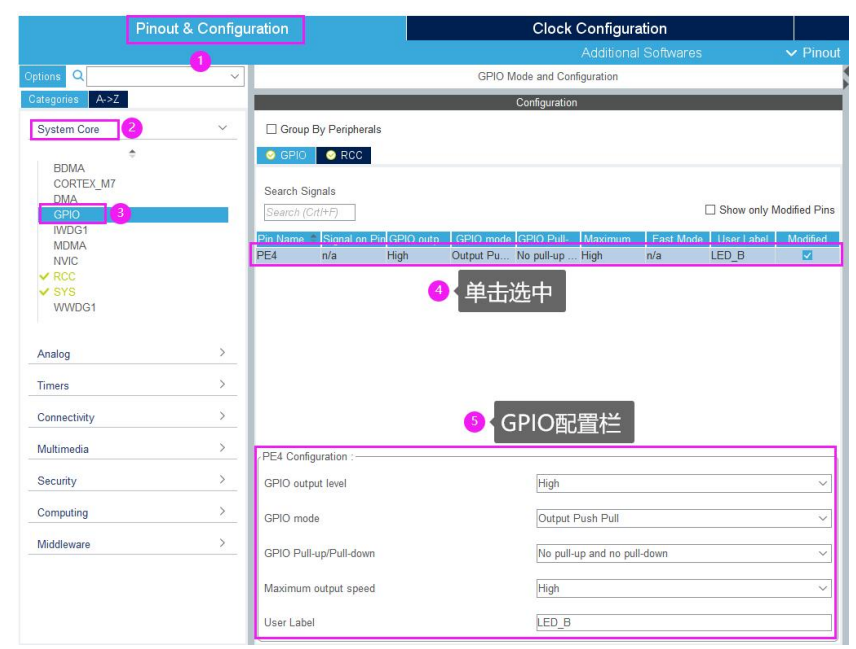

        接下来，我们就要配置 IO 口的相关参数了，依次点击 Pinout&Configuration→System Core→GPIO，在“GPIO Mode and Configuration”配置栏中选中 GPIO 选项，就能看到我们 刚才配置的四个 GPIO 口了，点击其中一个 GPIO 口，就能配置该引脚的相关参数了，操作 过程如下图所示：

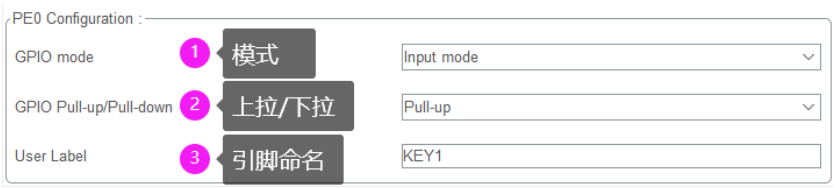

                进入 IO 口配置界面之后，界面就会列出所用使用到的 IO 口的参数配置，然后我们对 参数进行配置就可以了，配置方法如下图所示：

        七彩 LED 电路设计可以知道，我们需要初始化的引脚有：PE4、PE5 和 PE6

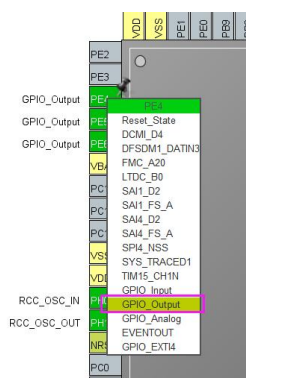

        我们选择 PE4 为例，PE5 和 PE6 的配置方法跟 PB14 一样。从上图我们可以看出，这里 除了配置 IO 口为输入输出之外，还可以选择 IO 口作为外部中断引脚或者其他复用功能， 这里我们选择 GPIO_Output 模式。

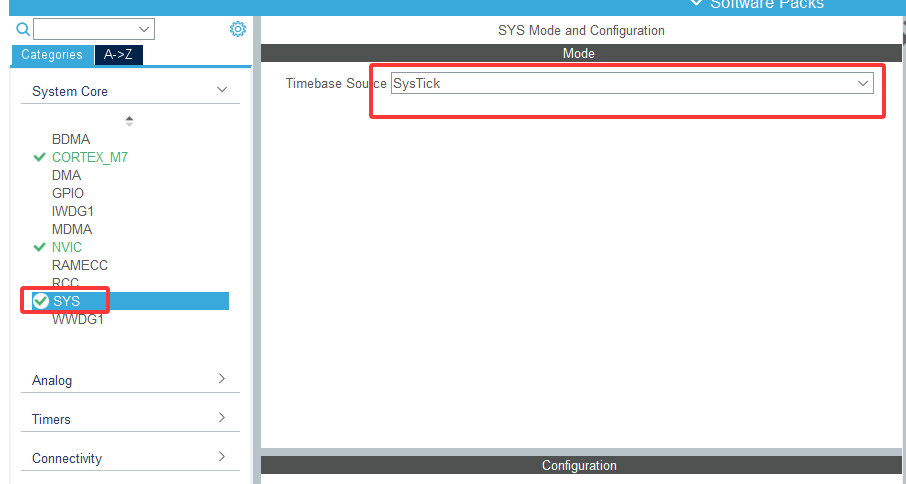

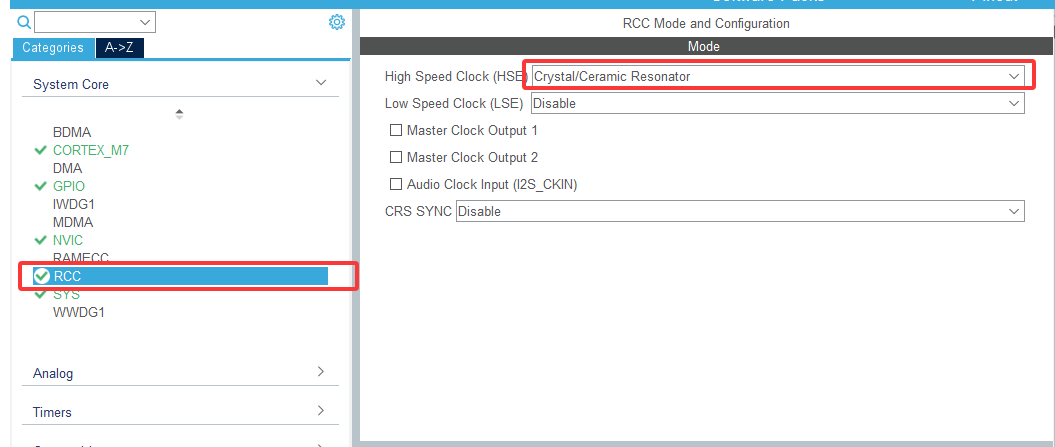

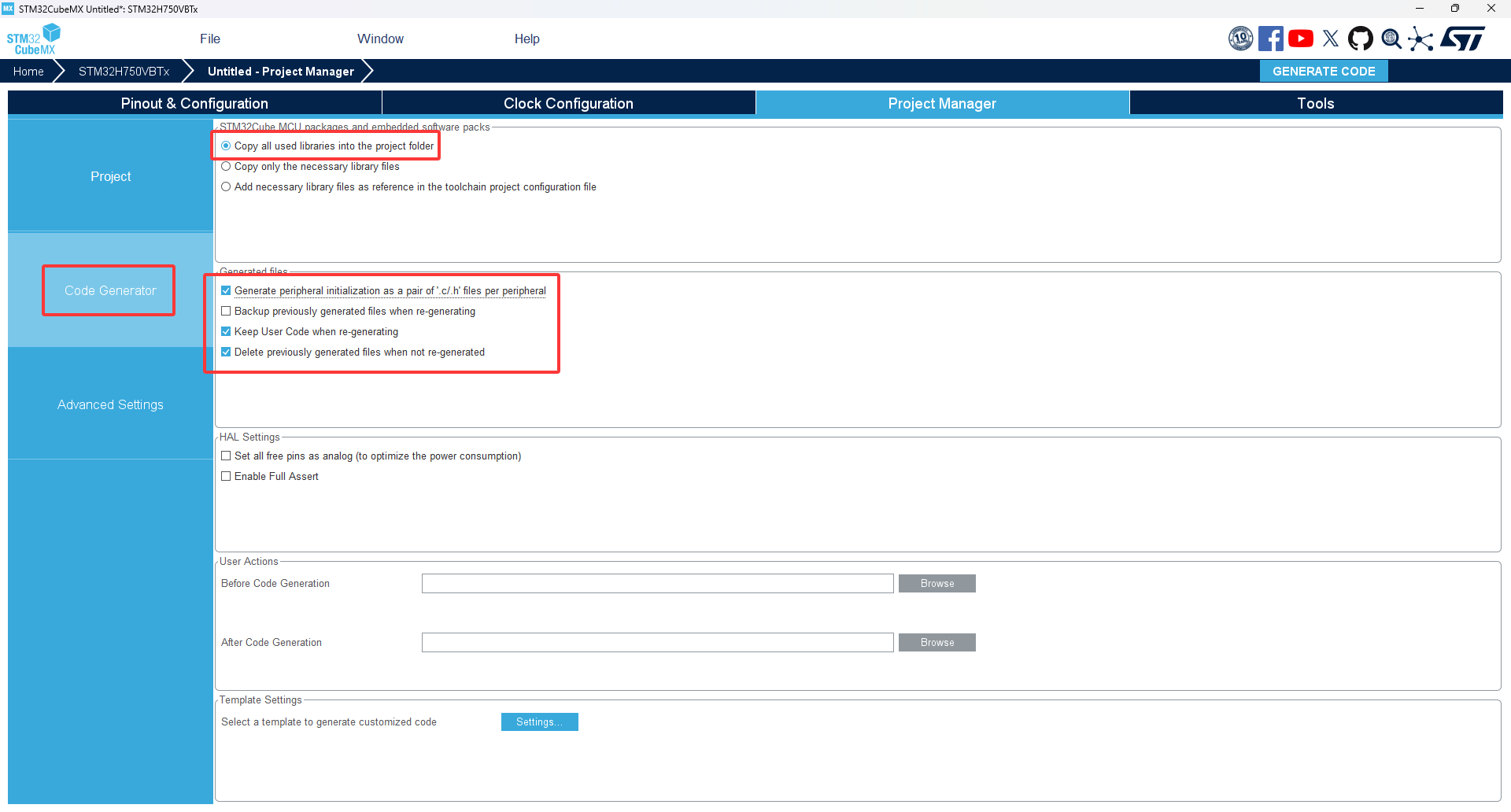

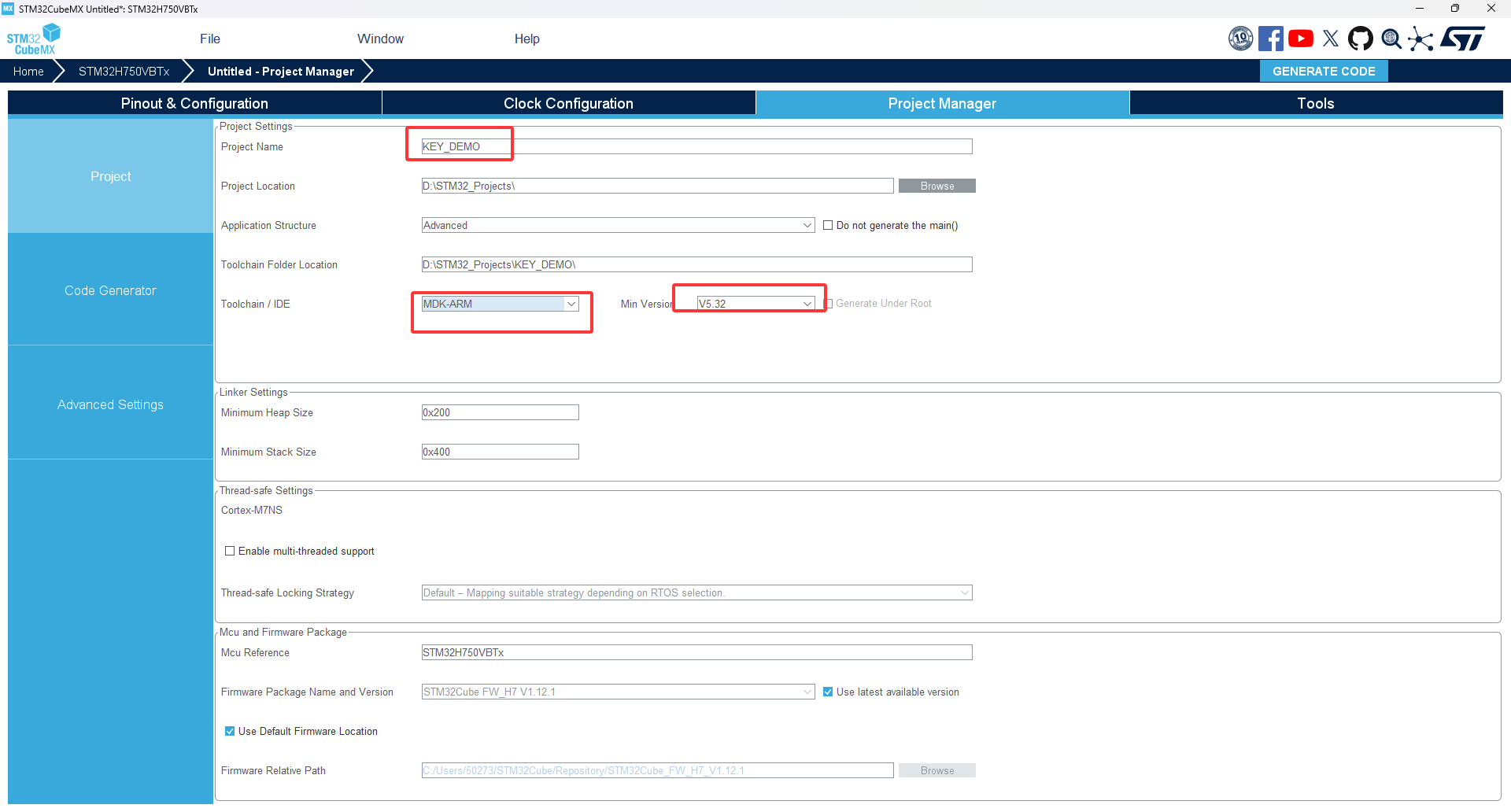

最后就是点击右上角的GENERATE CODE

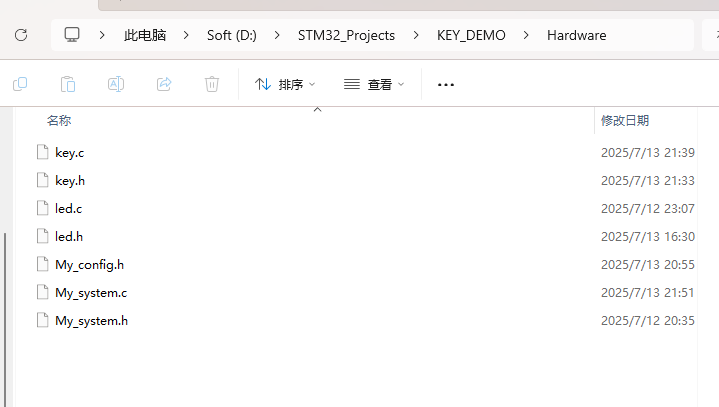

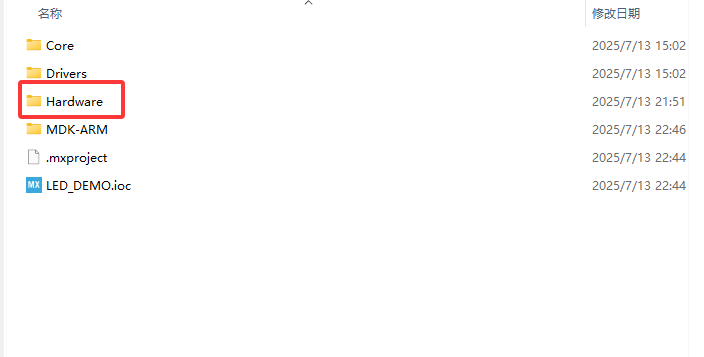

打开文件夹,创建文件夹

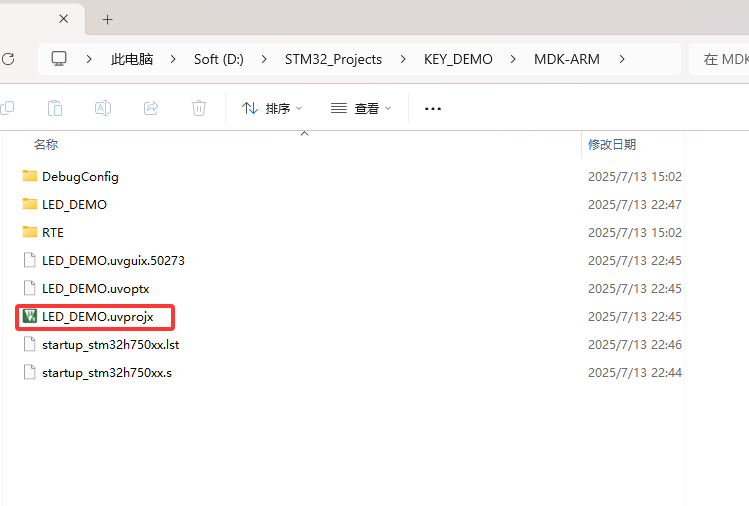

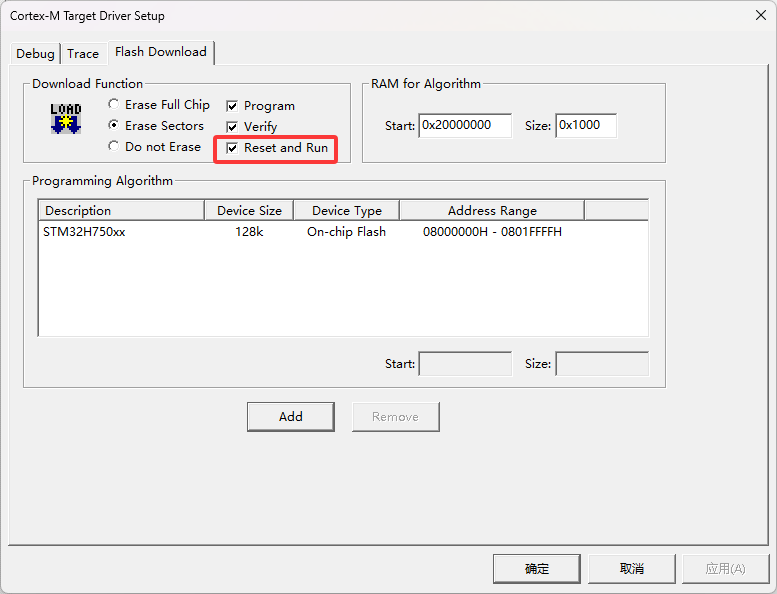

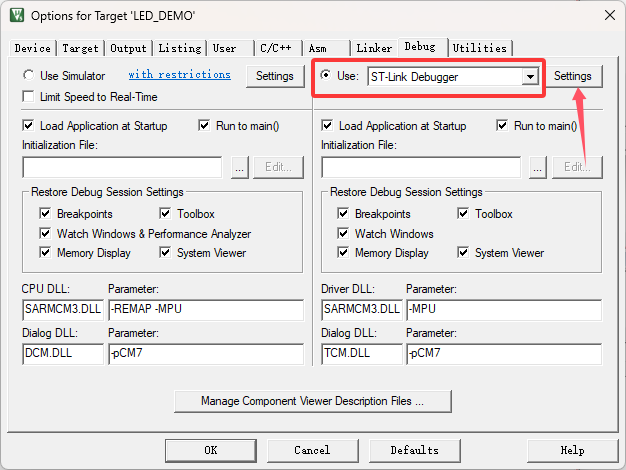

用keil5打开MDK-ARM下的工程文件

创建一个组,

My_config.h

My_system.c

My_system.h

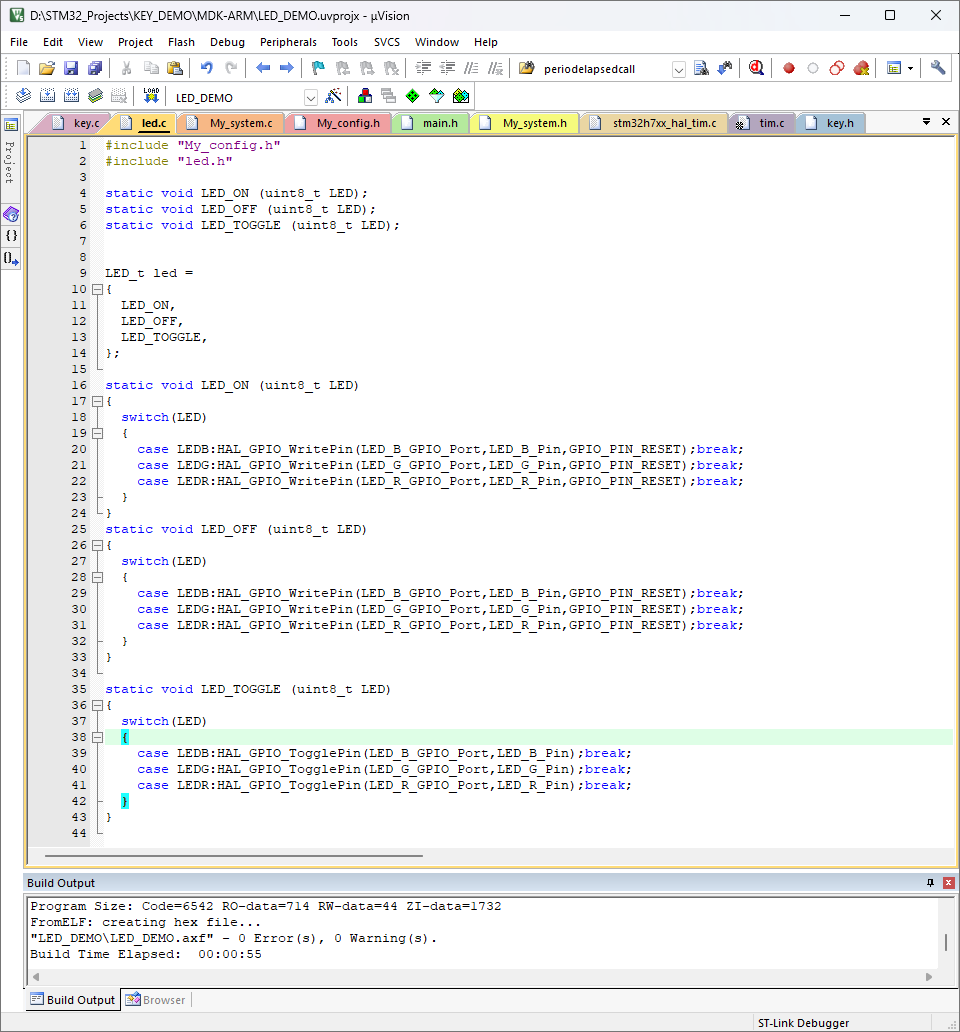

led.c

led.h

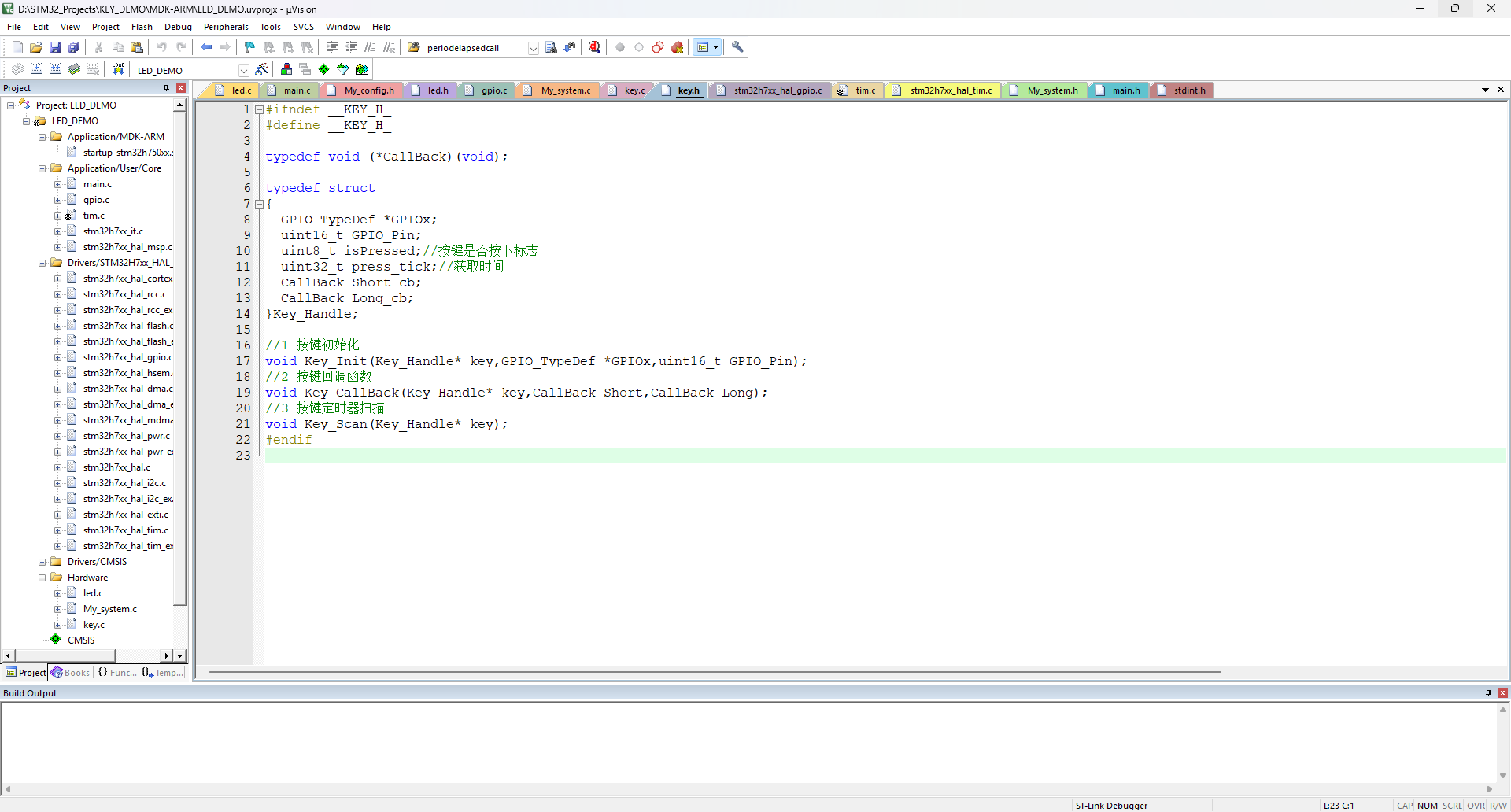

key.h

key.c

main.c
