1.准备烧录工具

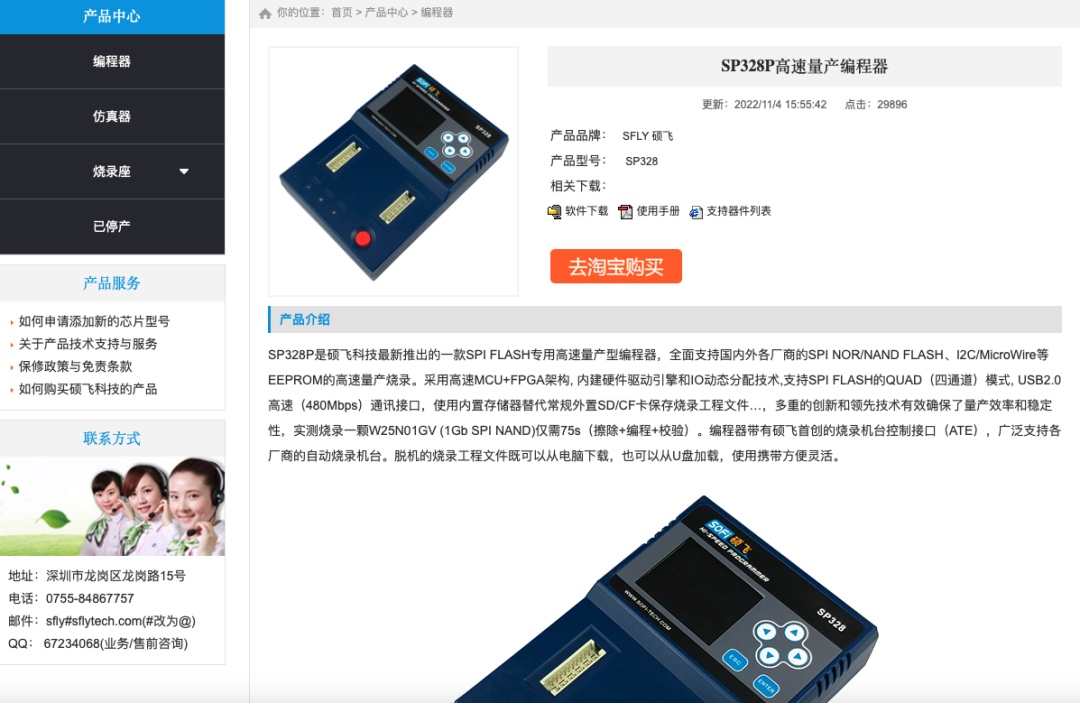

使用对应芯片的烧录器,不同烧录器可以烧录的芯片并不相同,我这里使用的是 SP328P高速量产编程器

2.将烧录工具连接电脑和芯片

3.根据提示 使用SPI-NAND分区文件烧录

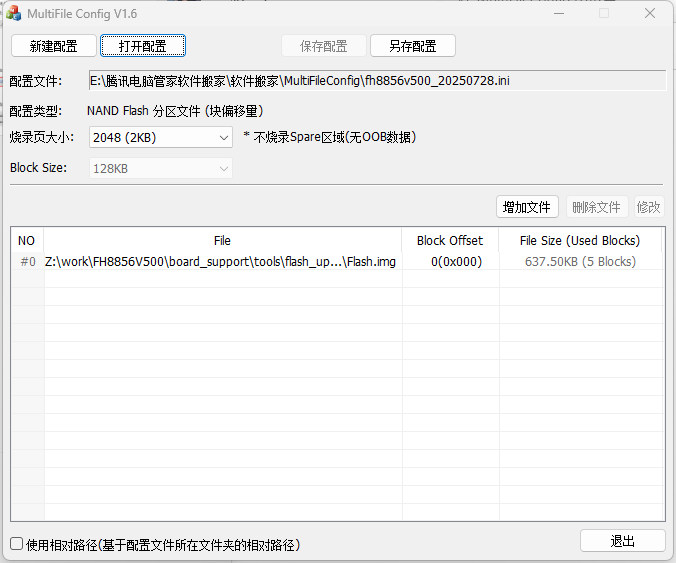

这里注意,生成ini文件时,选择的分区文件应该为Flash.img文件,该文件是自己添加新的NAND Flash芯片信息到RamBoot.bin文件,再通过芯片SDK中自带的转换工具./mkflashimagv4转换uboot.bin生成出来的。

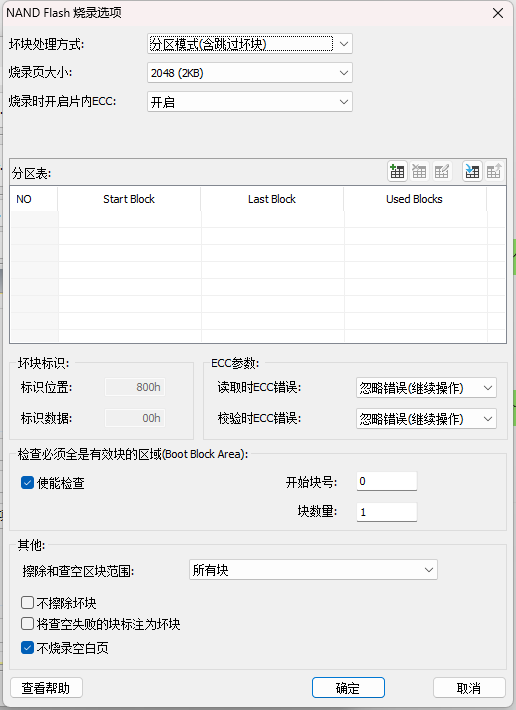

且烧录页大小要选择2048。

4.烧录器烧录

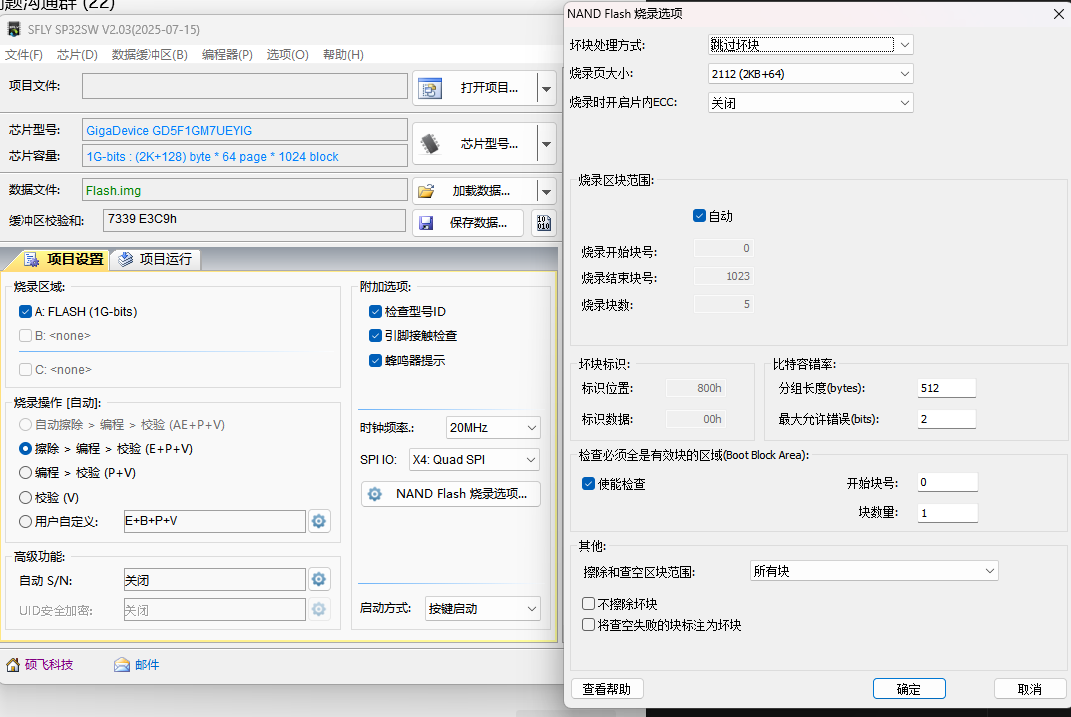

选择第三步生成出来的ini文件,会自动配置NAND Flash的烧录选项,直接烧录即可。
