3.1 ZYNQ 图像采集显示系列-显示部分（一）：系统路径与 Vivado 显示链路搭建

前言

嵌入式图像处理系统中，ZYNQ SoC 凭借其将 可编程逻辑（PL）与处理系统（PS）深度耦合的架构，成为图像显示领域的理想选择。相比传统 MCU 或纯 FPGA 方案，ZYNQ 具备独特优势：硬件加速能力强，PL 可用于高速图像数据通路（如 VDMA、图像格式转换、颜色空间转换、时序控制等），实现低延迟、高带宽处理。

题外话：最近比较忙，写的断断续续，草稿框架搭好之后就扔着了。有些问题有些想法可能搞的火热的时候记忆深刻，但是一旦被打断，常常不知道自己进行到哪里，想再拾起如果没有先前的记录，又得好一段挣扎，所以随手写个blog更显得重要了

---

1. 整体实现路径

1.1 图像流路径

PS (ARM 核生成或获取图像数据)
   ↓ AXI HP 接口
VDMA（AXI 内存到视频流）
   ↓ AXI4-Stream
Video Timing Controller（生成显示时序）
   ↓ AXI4-Stream + Sync 信号
Video Out (RGB Output)
   ↓ RGB 信号
信号转换模块(可根据实际需求修改或省略)
   ↓ 信号输出
目标显示屏

1.2 数据流说明：

• 图像数据生成：
  图像内容在 PS 中生成（可来自内存、摄像头、或软件合成）。
  数据通过 AXI HP 接口 写入 DDR 中预分配的帧缓存区域。

• VDMA 读取图像帧：
  PL 中的 VDMA IP 核 通过 AXI 读取 DDR 中的图像帧缓存。
  输出为标准 AXI4-Stream 视频流格式。

• Video Timing Controller（VTC）：
  负责输出显示所需的同步信号（vsync、hsync、active video 等）。
  同步 AXI 视频流与物理显示接口。

• Video Output：
  将 AXI4-Stream 视频数据与时序整合为 RGB888（或 RGB565等）格式输出。
  该输出可以直接驱动标准 RGB 屏幕，或进入后级转换模块。

• 信号转换：
  使用 FPGA 自定义逻辑将并行 RGB 信号转换为 如HDMI信号、 LVDS 差分信号等。

• 显示屏显示：
  最终接收信号的显示终端，按照配置的分辨率和刷新率正常显示图像内容。

---

2. Vivado 综合设计

2.1 整体链路

                   ┌─────────────────────┐
                   │       PS (ZYNQ)     │
                   │---------------------│────────────────可选──────────────┐
                   │ DDR3, AXI HP, GPIO  │                                  │
                   └─────────┬───────────┘                                  │
                             │AXI_HP (S2MM)									│
                             ▼												▼
                        ┌───────────┐								┌────────────────────────┐
                        │   VDMA    │  ← 配置使用 AXI-MM2S          │ Video Timing Controller│  ← 输出显示同步信号 (vsync/hsync)
                        └────┬──────┘                               └────────┬───────────────┘
                             │AXI4-Stream                                    │
                             ▼                                               ▼
							 └──────────┐           ┌────────────────────────┘
										└────┬──────┘
											 ▼
							      ┌──────────────┐
                                  │  Video Out   │ ← RGB888 or another
                                  └────┬─────────┘
                                       │
                                       ▼
                             ┌────────────────────┐
                             │ RGB 信号转换逻辑	  │
                             └────────┬───────────┘
                                      │
                                      ▼
                              ┌──────────────┐
                              │   约束管脚	 │
                              └──────────────┘


2.2 PS 核心配置

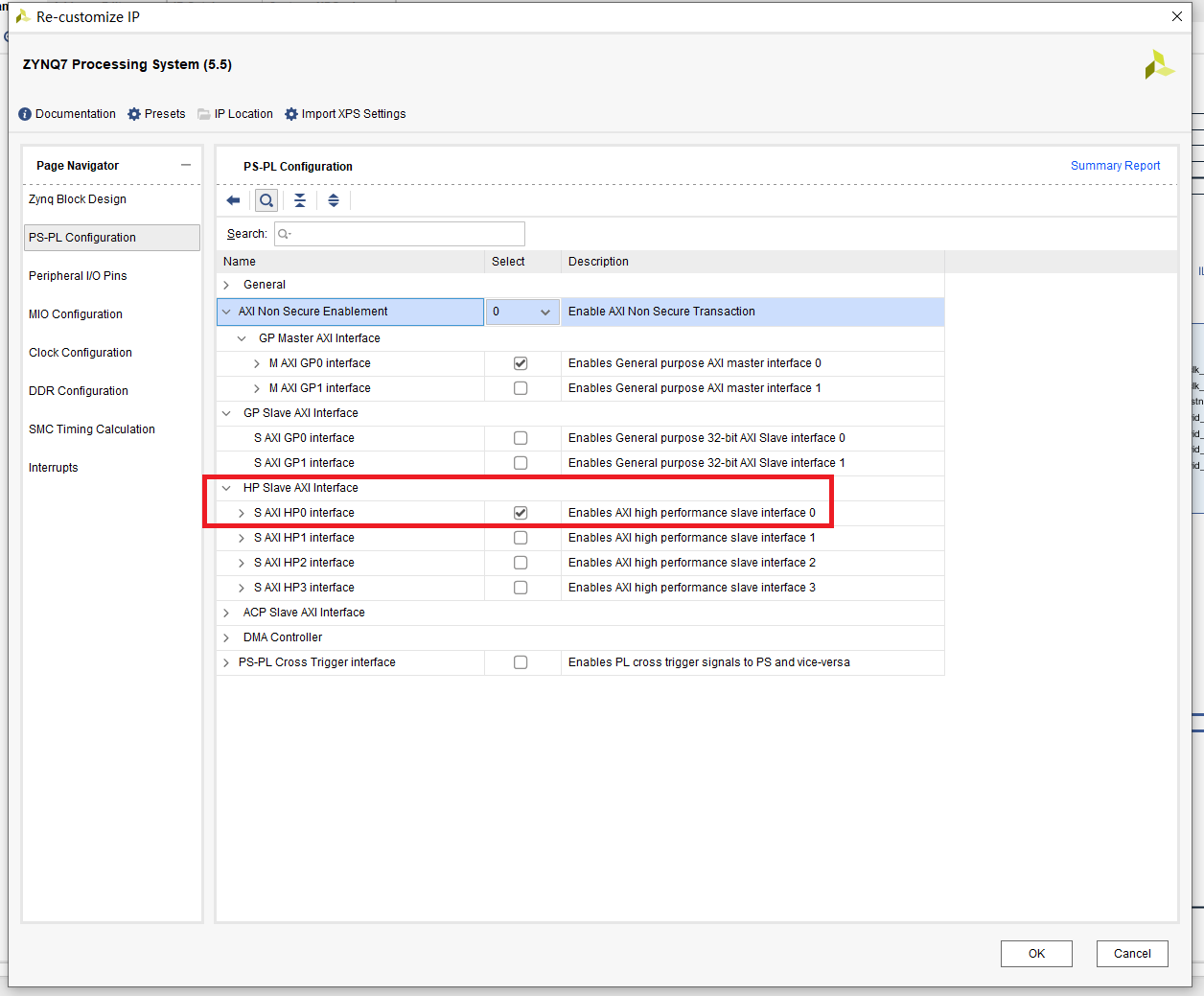

2.2.1 HP 接口

在 ZYNQ 架构中，PS与 PL之间通过多种 AXI 接口连接，其中用于高速数据传输最关键的是 High Performance（HP）接口。VDMA 从 DDR 中读图像数据需要高带宽、低延迟传输，HP 接口是 ZYNQ 提供的 64-bit 高速 AXI 接口，可由 PL 侧 IP（如 VDMA）访问 PS 的 DDR 内存，故我们需要启用该接口

2.2.2 PCLK

我们还需要一个PCLK作为时钟源，作为 PL 内部各 AXI IP 的时钟源。在之前的篇章中已经启用了 100MHz 的 PCLK0，这里简要说明其作用与配置建议：
PCLK 的作用是为 PL 中的 AXI 总线、VDMA、VideoOut 等模块提供统一且稳定的时钟，通常建议设置为 100MHz~150MHz，这是兼顾时序收敛和带宽需求的一个通用配置。对于本项目中1280×800@60Hz 的显示需求，100MHz 的 PCLK 已经完全足够，既能满足 AXI4-Stream 的时序，又便于后续使用 ILA 进行调试。

2.3 VDMA IP

2.3.1 主要配置参数介绍

本次为图像显示路径，VDMA 仅使用 读通道（Read Channel），从 DDR 中读取帧缓存并输出 AXI4-Stream 数据。
Basic:

参数名	推荐设置	说明
Enable Read Channel	开启	启用从 DDR 到 AXI4-Stream 的读取通道
Address Width	32	地址宽度，一般默认设置为 32 位
Frame Buffers	2 或 3	帧缓存数量，支持帧轮转显示（我使用4帧是因为下一篇测试需要，实际使用3帧比较合适）
Memory Map Data Width	64-bit	AXI 总线数据宽度，需与 HP 接口匹配（如 64-bit）
Read Burst Size	16	AXI 突发读传输最大长度，推荐 16 提高效率
Stream Data Width	16-bit / 24-bit	视频数据宽度，对应 RGB565 或 RGB888，我这边使用RGB888
Line Buffer Depth	≥ 2048	行缓冲深度，需大于或等于一行像素的数据量

Advanced:

参数名	推荐设置	说明
Genlock Mode	Dynamic-Slave	同步锁相，动态微调自己的播放时钟 来逐渐对齐，尽量避免跳帧
FSync Options	None	一般显示路径无需帧同步，设置为 None
Allow Unaligned Transfers	勾选	允许对齐传输

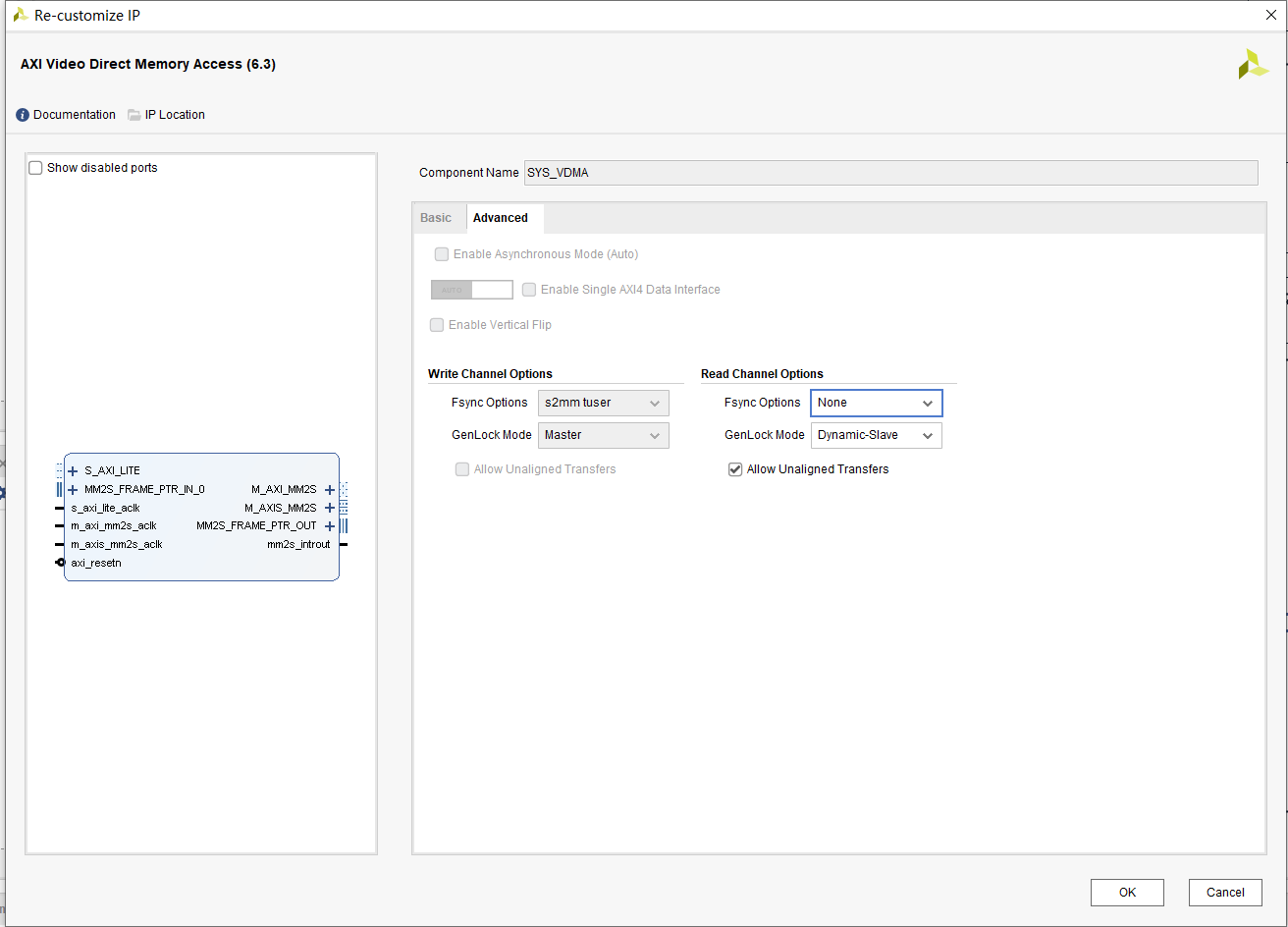

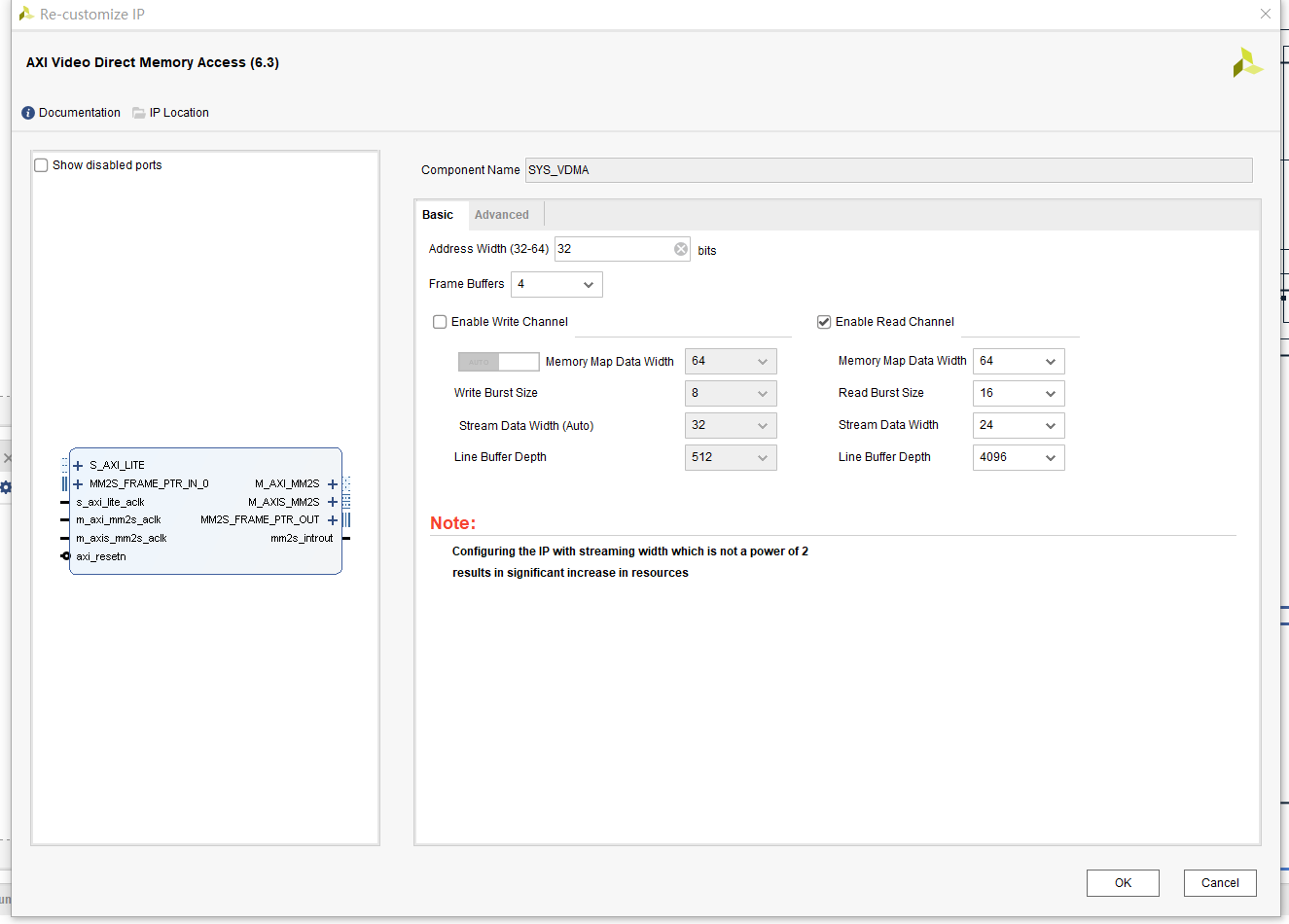

2.3.2 参考参数配置

2.4 Video Timing Controller（VTC）IP

这个IP是尤为重要的，它负责的就是图像时序\同步信号的控制，最终图像是否能正确显示，很多都要看他设置的对不对

2.4.1 主要配置参数介绍

本项目只有一个显示屏，使用固定分辨率，所以这边使用固定配置，如果需要分辨率切换什么的，可以打开AXI接口，在软件部分调整相关配置参数
Detection/Generation

参数名	推荐设置	说明
Include AXI4-Lite Interface	关闭	若需要通过 AXI 配置 VTC 才开启，固定配置时可关闭
Include INTC Interface	关闭	中断接口，常规应用无需
Interlaced Video Support	关闭	是否支持隔行，LCD/HDMI 通常逐行，建议关闭
Synchronize Generator to Detector/FSYNC	关闭	是否与外部检测或 fsync 对齐，普通模式可关闭
Max Clocks Per Line	4096	每行最大时钟数上限，保持默认即可
Max Lines Per Frame	4096	每帧最大行数上限，保持默认即可
Frame Syncs	1	帧同步输出个数，1 路常见
Enable Generation	√（开启）	启用时序生成
Enable Detection	关闭	若只需生成时序无需检测，关闭即可
Generation Options – Vertical Blank	√	生成垂直消隐信号
Generation Options – Horizontal Blank	√	生成水平消隐信号
Generation Options – Vertical Sync	√	生成 VSYNC 信号
Generation Options – Horizontal Sync	√	生成 HSYNC 信号
Generation Options – Active Video	√	生成有效视频区信号
Generation Options – Active Chroma	关闭	色度信号，RGB 模式可关

Default/Constant
我的屏幕采用的1280*800分辨率，IP没有可选项，所以我这边采用自定义参数，这些参数基本都在屏幕技术规格书中，大家可以根据自己的屏幕调整，主要就这些注意参数，其他基本保持默认就行。实在不知道怎么确认自己的屏幕相关参数，一般都有一定的标准，网上也有很多网站可以直接计算，大家自行搜罗吧。

参数名	推荐设置	说明
Video Mode	Custom	自定义分辨率
Horizontal Active	1280	有效水平像素点数
Horizontal Frame	1440	每行总像素数（含消隐+同步区）
HSync Start	1360	行同步起始位置
HSync End	1370	行同步结束位置
Vertical Active	800	有效垂直像素点数
Vertical Frame	823	每帧总行数（含消隐+同步区）
VSync Start	810	帧同步起始行
VSync End	813	帧同步结束行
Active Polarity – Vblank	High	垂直消隐信号有效电平
Active Polarity – Hblank	High	水平消隐信号有效电平
Active Polarity – Vsync	High	垂直同步信号有效电平
Active Polarity – Hsync	High	水平同步信号有效电平
Active Polarity – Active Video	High	有效视频区信号高电平有效

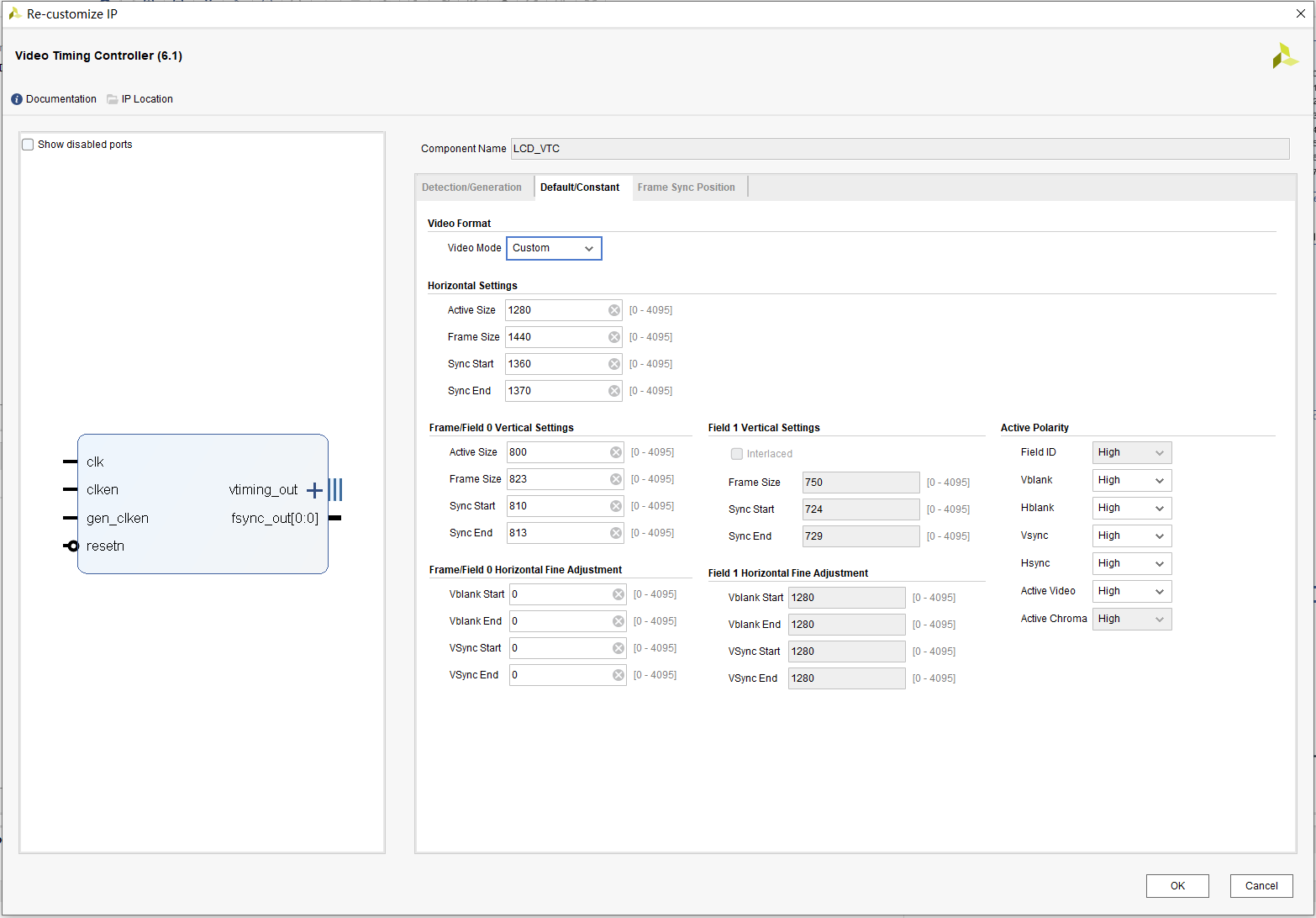

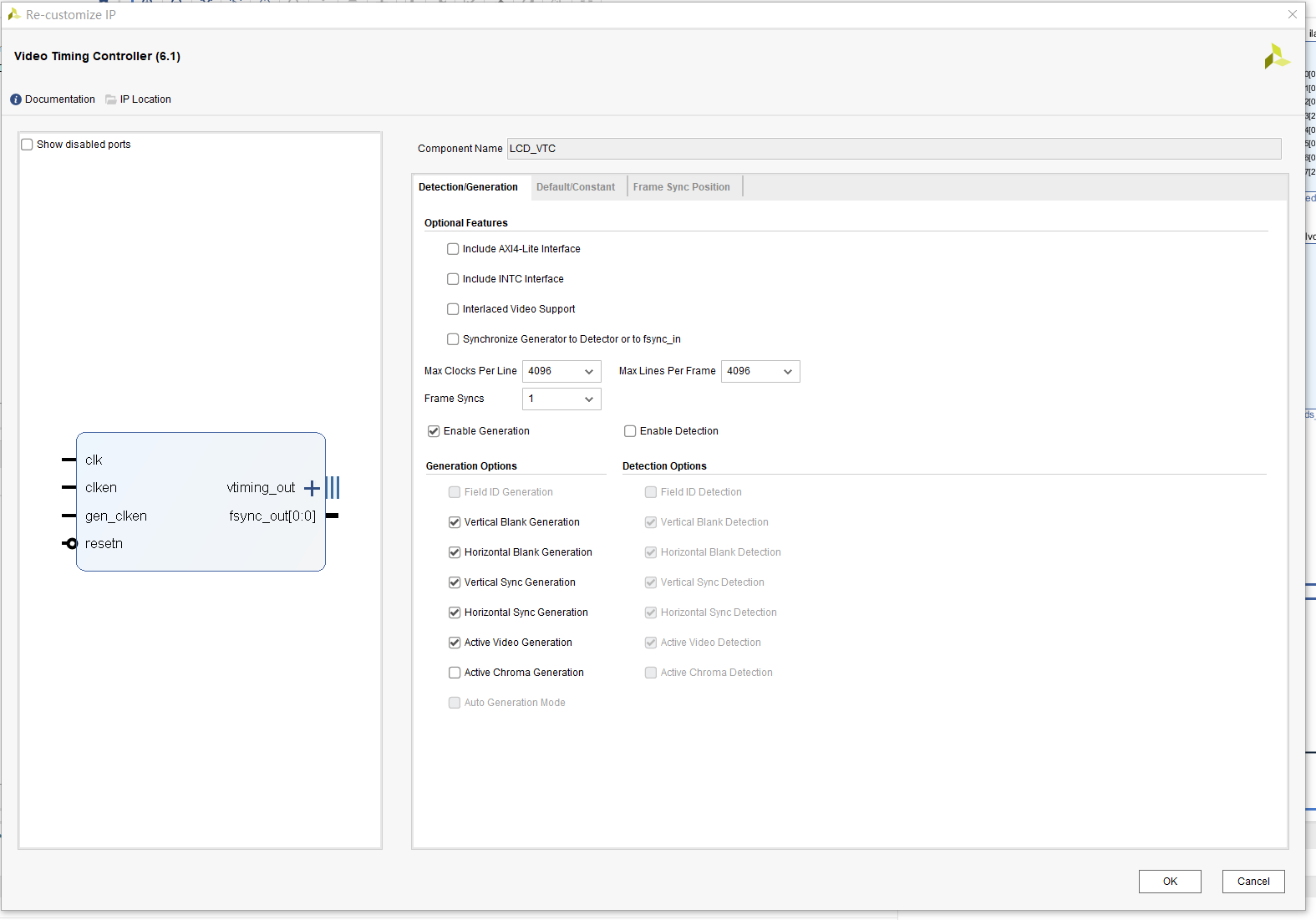

2.4.2 参考参数配置

2.5 Video Output IP

2.5.1 主要配置参数介绍

参数名	推荐设置	说明
Pixels Per Clock	1	每个时钟周期传输一个像素，常见配置
Video Format	RGB	输出格式为 RGB，可选 YUV 等（需匹配实际显示屏）
AXIS Video Input Component Width	8	AXI4-Stream 输入单个分量的位宽，一般AUTO
Native Video Output Component Width	8	实际输出到屏幕信号的分量位宽，建议与输入一致
FIFO Depth	1024或更大	内部缓冲 FIFO 深度，确保防止数据中断（VDMA 与输出时钟异步时尤为重要）
Clocking Mode	Independent	常用设置，允许 AXIS 接口与 Video Output 使用不同时钟域
Timing Mode	Slave	表示由外部模块（如 VTC）提供时序控制信号（vsync、hsync、active_video）
Hysteresis Level	12	滞后等级，建议小一点，保持默认即可

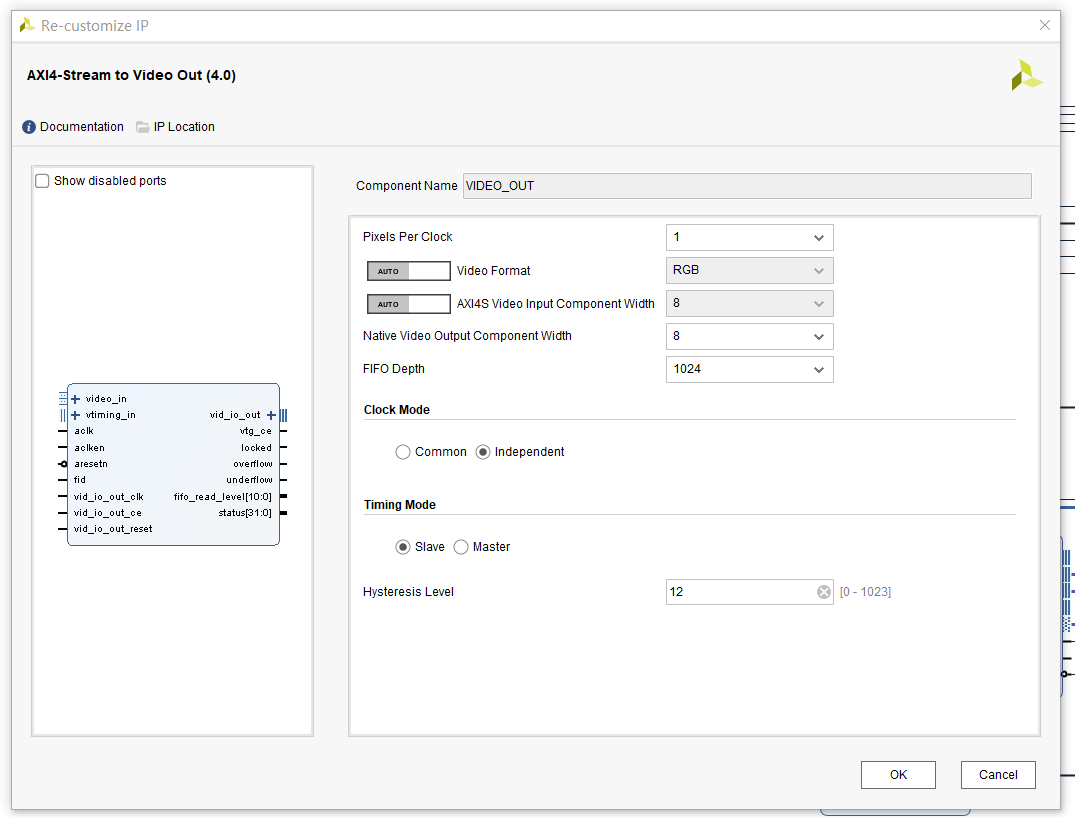

2.5.2 参考参数配置

2.6 图像输出转换

2.6.1 常见输出接口

接口类型	描述	应用场景
RGB	最基础的 RGB 输出格式	TFT LCD、RGB 屏
LVDS	低压差分信号，常用于工业屏/笔记本屏	BOE 屏、医疗级显示屏
HDMI	TMDS 差分信号，适配电视/显示器	通用 HDMI 显示输出
MIPI DSI	串行高速接口，用于移动设备	OLED、手机屏

2.6.2 个人选择的接口转换（RGB TO LVDS）

我个人使用的显示屏为 LVDS 接口屏幕，LVDS是一种高速、低功耗的差分信号传输方式，常用于笔记本、工业屏、医疗屏等高分辨率显示场景。 VideoOut IP 默认输出为标准的 并行 RGB 信号，但 LVDS 屏要求输入为 串行的差分信号，因此需要在 PL 端实现 RGB 到 LVDS 的转换。
这里对我个人的实现方式进行简述，后续有机会可以单开一篇详细介绍：
从 VideoOut IP 输出的 RGB888信号 + 同步信号（hsync/vsync/de），通过 FPGA 内部逻辑将这些信号串化分配到 4 组数据通道 + 1 组时钟通道，使用差分输出原语将信号转换为符合 LVDS 规范的电平；

2.7 BLOCK DESIGN 与输出综合

2.7.1 时钟设计

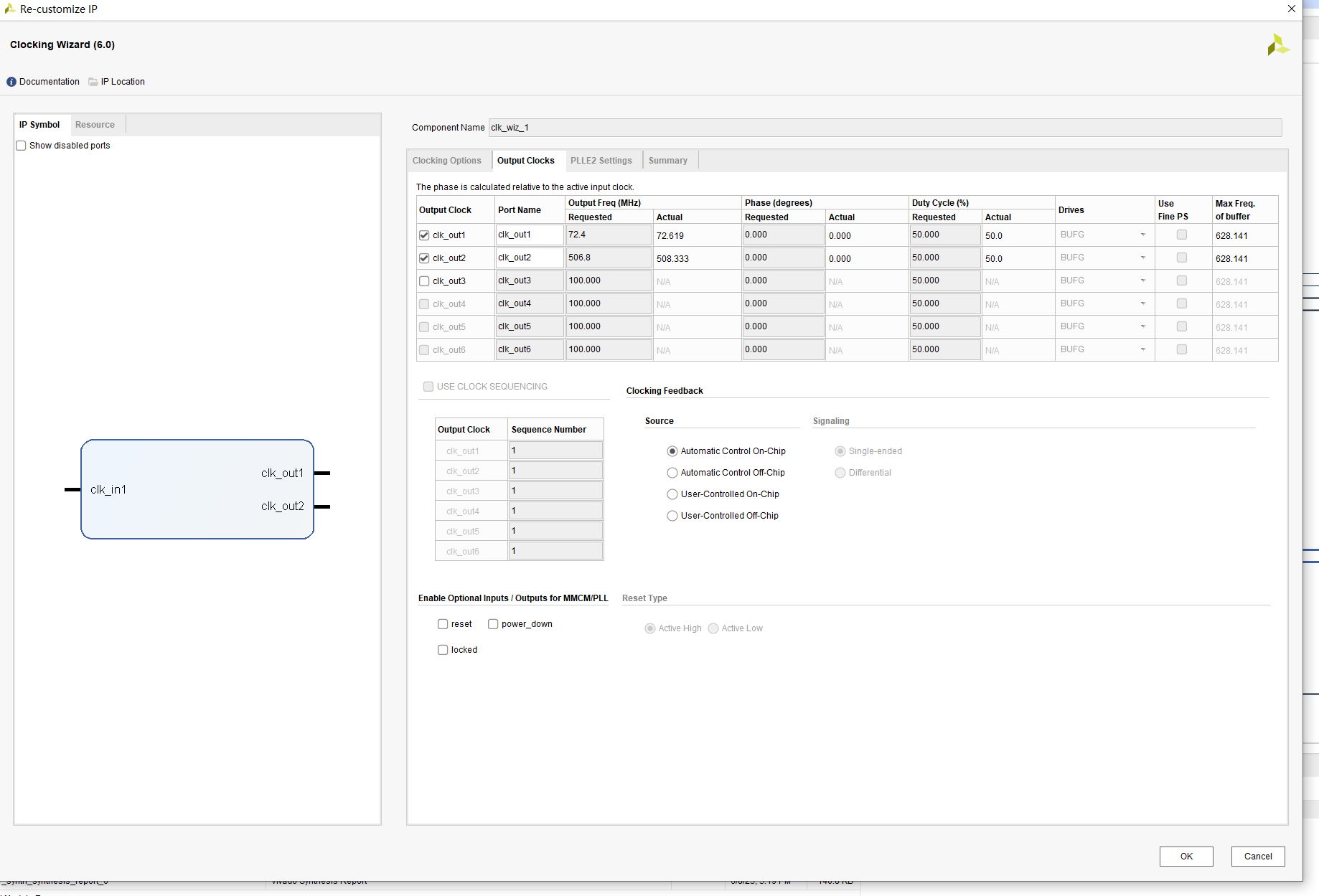

我这里采用clocking wizard输出72M时钟，这个时钟基本就是显示链路的基准驱动时钟了，不同的显示屏这个值各不相同
看到还有一个506.8M的时钟，这个是我用于RGB转LVDS使用的，大家可以不用理会

2.7.2 信号连接

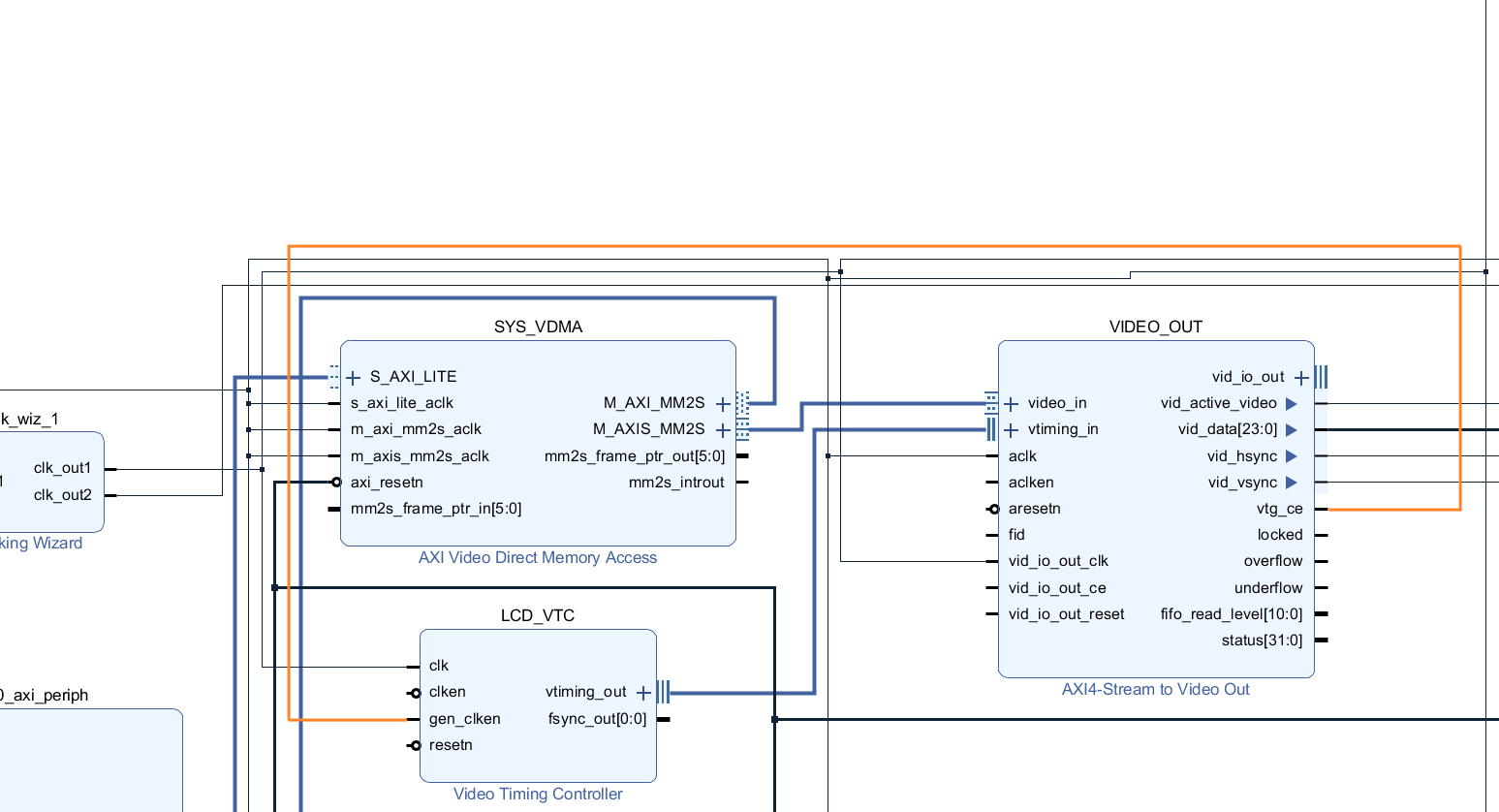

首先是genclken的连接，genclken 用于控制 VTG 是否跟随外部参考信号同步，这里需要连接

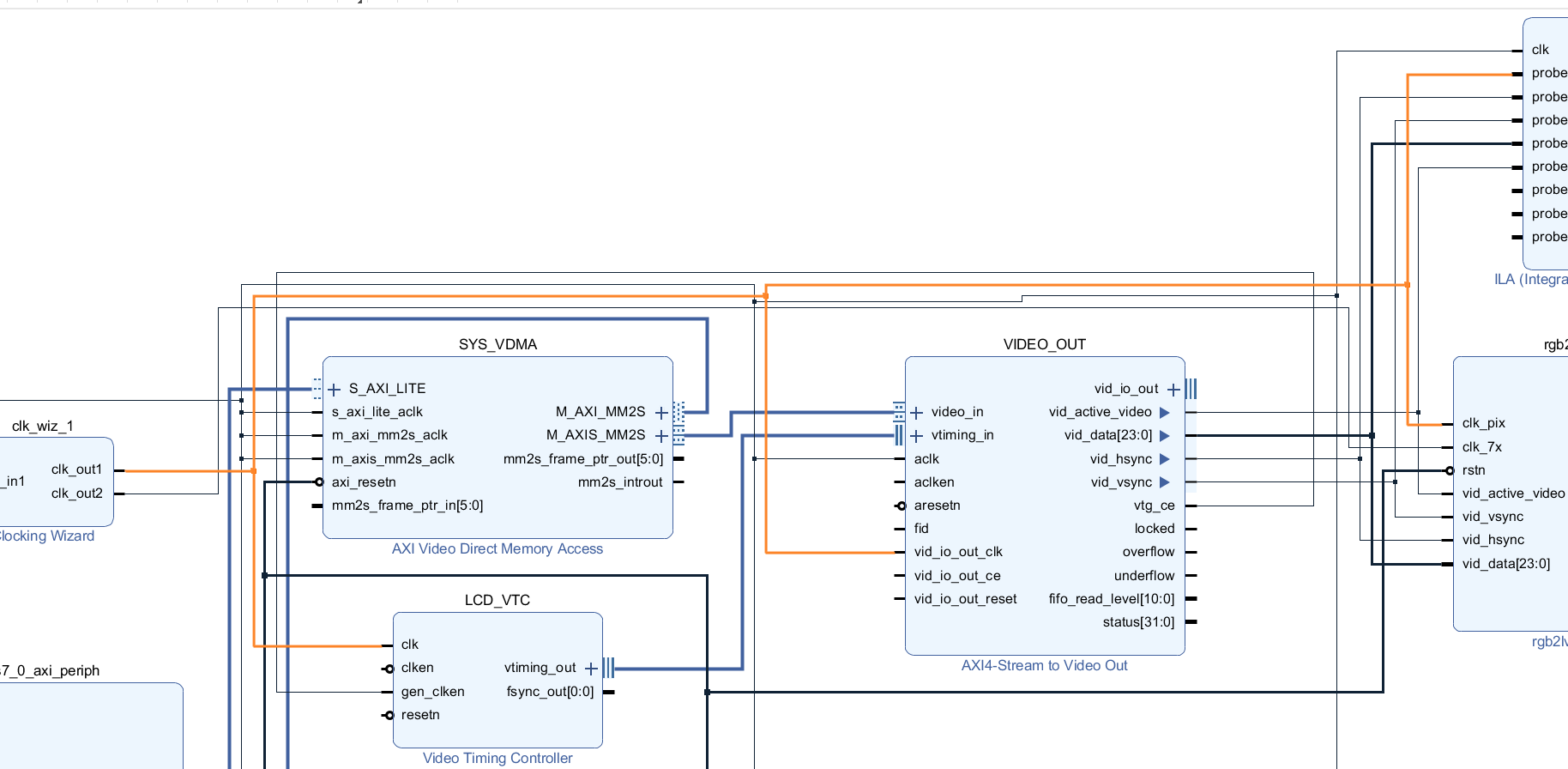

其次需要将显示链路各个模块的clk连接起来，统一到一个时钟源（72M），主要是VTC和VOUT，如果还有信号转换，那也需要连接。然后vid_data，hsync，vsync这些信号就是实际的图像信号输出，如果没有转换步骤的话一般就可以输出了，我这里后端是还连接了转换模块

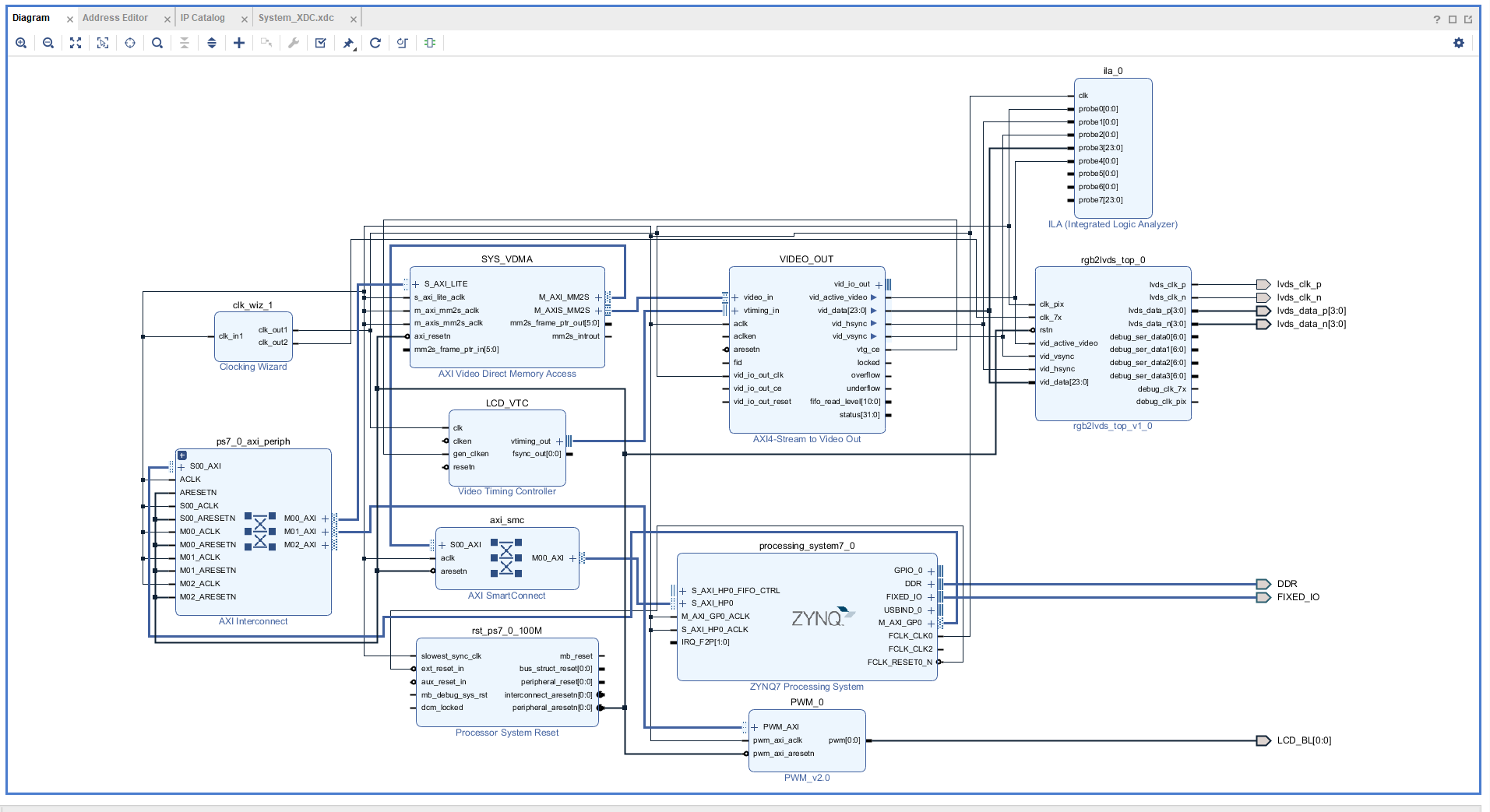

其余信号，AXI接口基本就是AUTO一下，整体block design如图

这里的PWM IP是我用来驱动LCD背光的，其实初期调试直接拉高也没啥问题。然后建议大家综合的时候就先综合一个ILA进去，方便后续查找链路问题

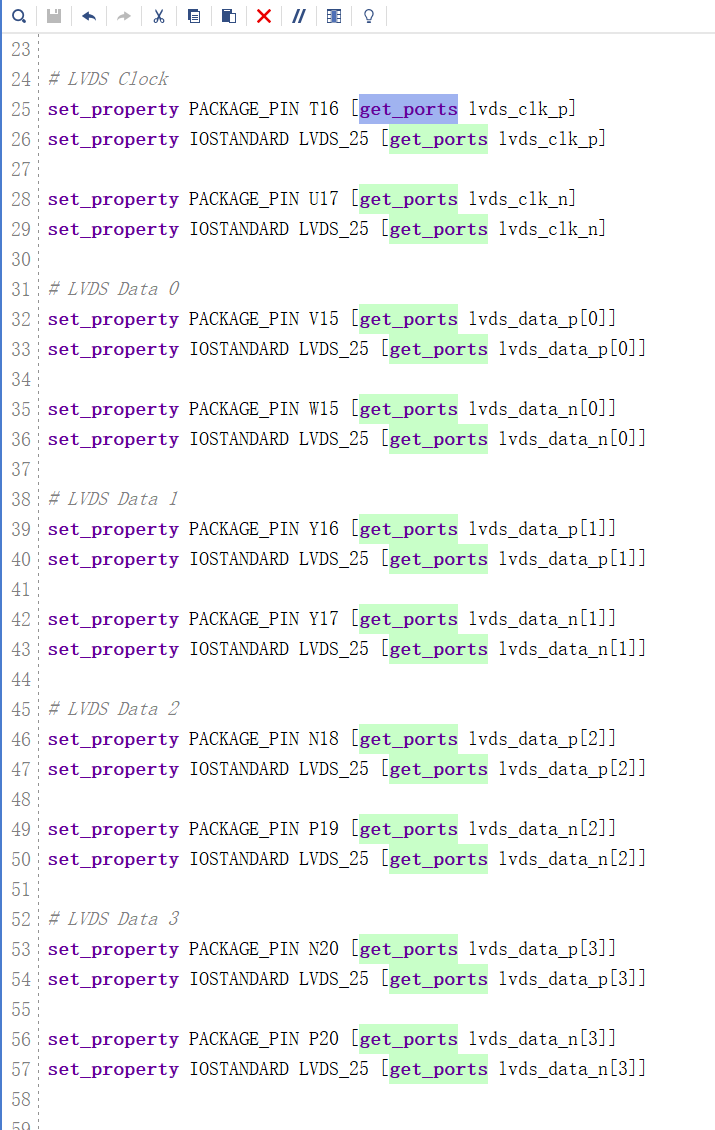

2.7.3 约束

大家如果和我一样使用LVDS，可以参考一下，其他的不用理会：

---

小结

本篇在Vivado上实现了图像输出链路的搭建，欢迎读者点赞、收藏、评论，如有错误也欢迎评论、私信沟通指正，下一篇将介绍软件驱动与显示实现。

---

作者:Jafi

---
