硬件与软件环境

        STM32F407VxT6基于ARMCortex-M4内核，主频高达168MHz，具备丰富的外设资源。OLED模块通常采用I2C或SPI接口通信，支持多种显示模式和自定义图形功能，但是由于F4系列的芯片主频过高可能会导致OLED无法正常显示，所以需要对源代码进行修改，文件在最后，移植步骤如下所示：

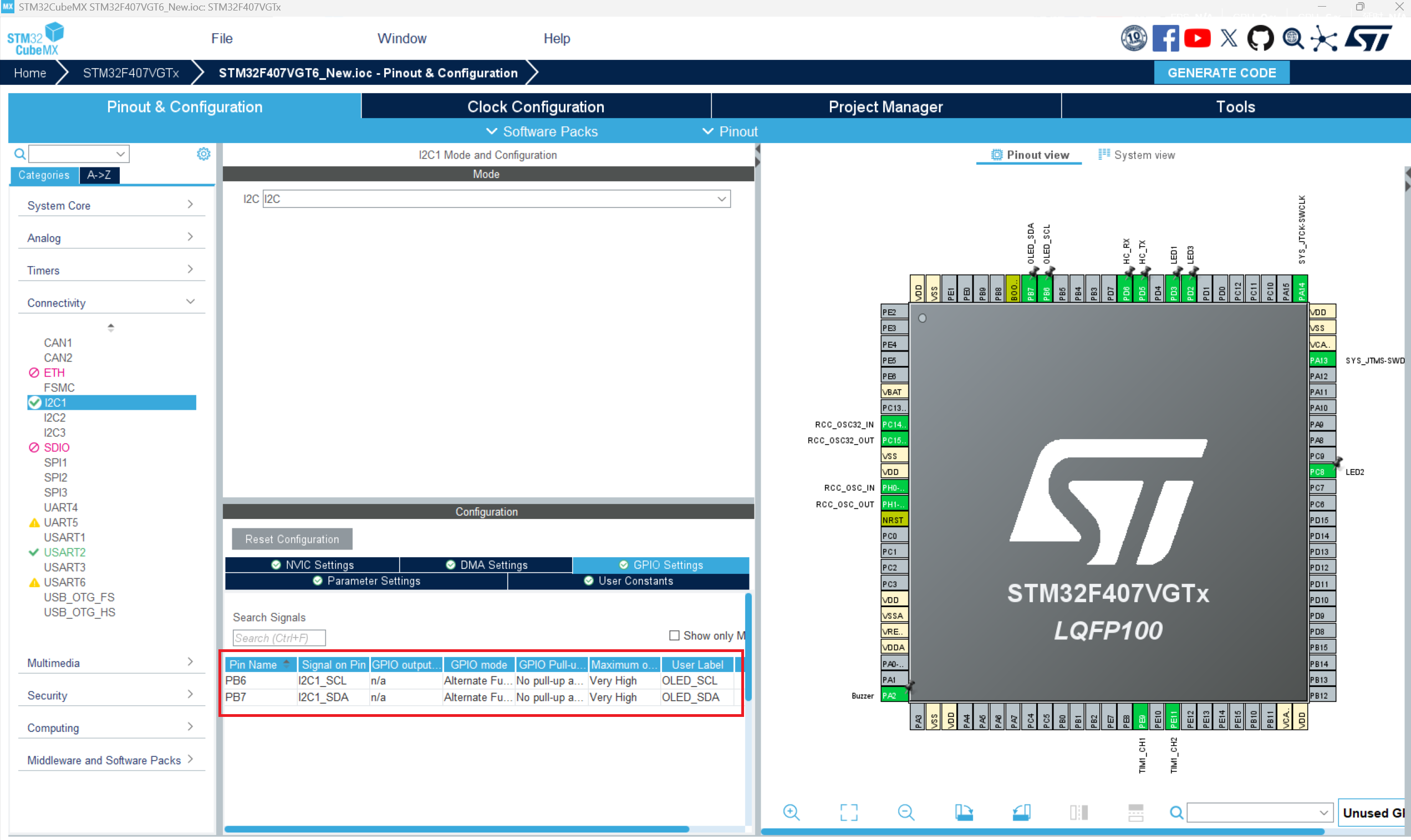

1.由于使用的是软件IIC，所以引脚选择普通的GPIO口即可，这里我选择B6和B7

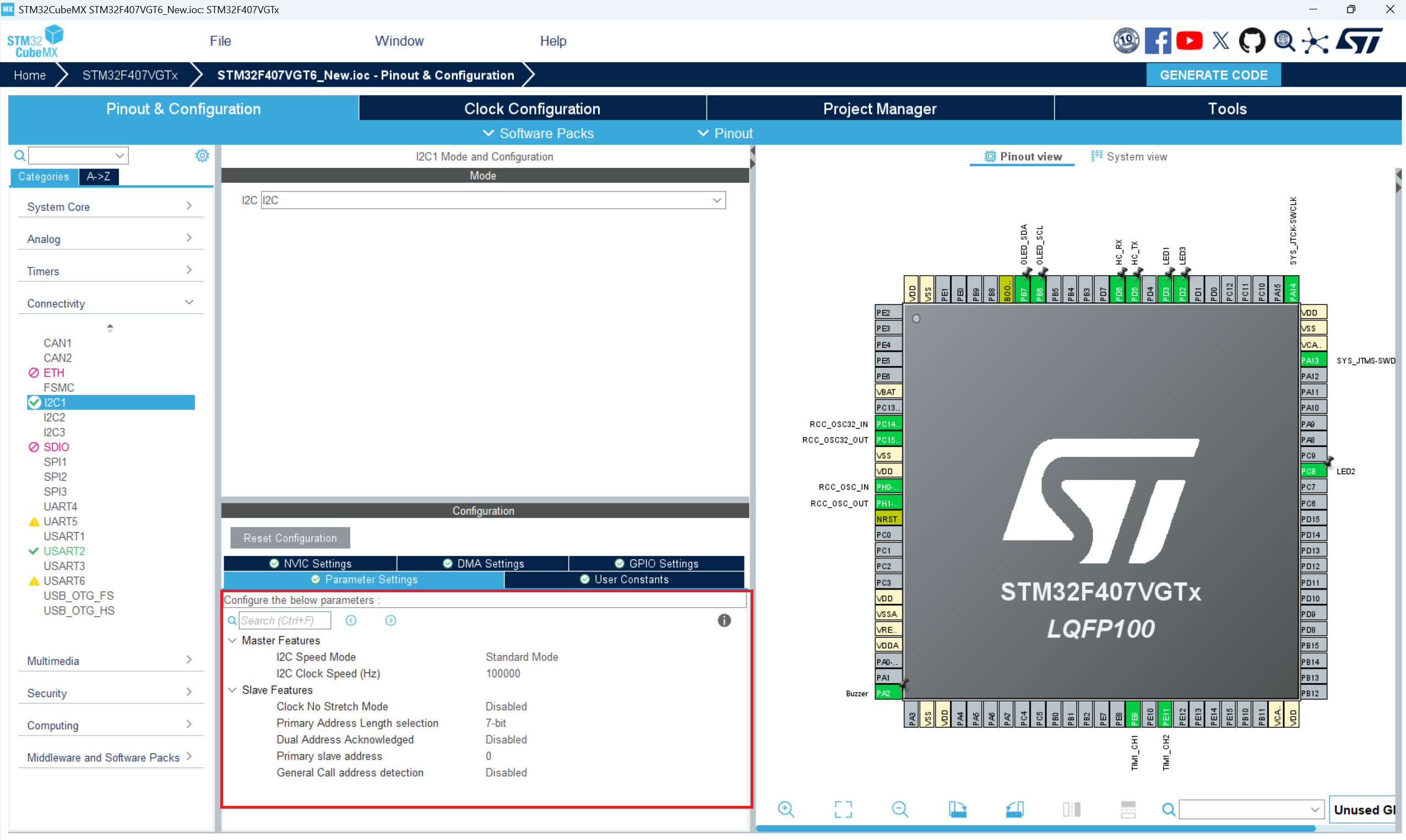

2.IIC配置不需要修改，使用默认的即可

3.在Project Manager中将主频修改为168MHz按下回车键

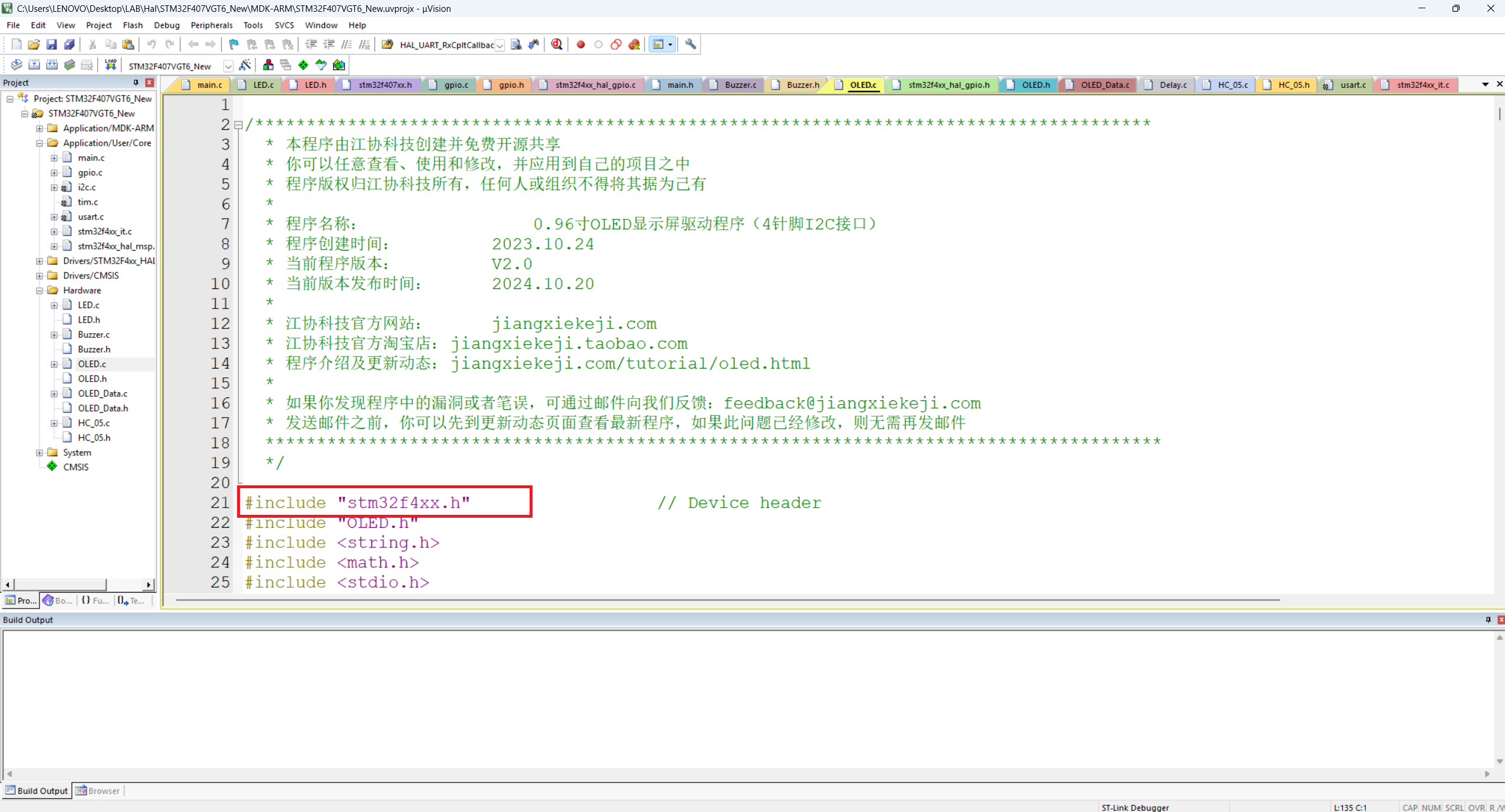

4.将代码头文件修改为f4的

5.初始化函数修改成HAL库的，引脚可自己修改

/**
  * 函    数：OLED引脚初始化
  * 参    数：无
  * 返 回 值：无
  * 说    明：当上层函数需要初始化时，此函数会被调用
  *           用户需要将SCL和SDA引脚初始化为开漏模式，并释放引脚
  */
void OLED_GPIO_Init(void)
{
	__HAL_RCC_GPIOB_CLK_ENABLE();
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_OD;
	GPIO_InitStructure.Pin = GPIO_PIN_6 | GPIO_PIN_7;
	GPIO_InitStructure.Speed = GPIO_SPEED_FAST;
	HAL_GPIO_Init(GPIOB,&GPIO_InitStructure);

	/*释放SCL和SDA*/
	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

6.只需要在Start，Stop和SendByte内部添加5us的延时，就移植成功了

/**
  * 函    数：I2C起始
  * 参    数：无
  * 返 回 值：无
  */
void OLED_I2C_Start(void)
{
	OLED_W_SDA(1);		//释放SDA，确保SDA为高电平
	OLED_W_SCL(1);		//释放SCL，确保SCL为高电平
	Delay_us(5);
	OLED_W_SDA(0);		//在SCL高电平期间，拉低SDA，产生起始信号
	Delay_us(5);
	OLED_W_SCL(0);		//起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}

/**
  * 函    数：I2C终止
  * 参    数：无
  * 返 回 值：无
  */
void OLED_I2C_Stop(void)
{
	OLED_W_SDA(0);		//拉低SDA，确保SDA为低电平
	OLED_W_SCL(1);		//释放SCL，使SCL呈现高电平
	Delay_us(5);
	OLED_W_SDA(1);		//在SCL高电平期间，释放SDA，产生终止信号
	Delay_us(5);
}

/**
  * 函    数：I2C发送一个字节
  * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
  * 返 回 值：无
  */
void OLED_I2C_SendByte(uint8_t Byte)
{
	uint8_t i;

	/*循环8次，主机依次发送数据的每一位*/
	for (i = 0; i < 8; i++)
	{
		/*使用掩码的方式取出Byte的指定一位数据并写入到SDA线*/
		/*两个!的作用是，让所有非零的值变为1*/
		OLED_W_SDA(!!(Byte & (0x80 >> i)));
		Delay_us(5);
		OLED_W_SCL(1);	//释放SCL，从机在SCL高电平期间读取SDA
		Delay_us(5);
		OLED_W_SCL(0);	//拉低SCL，主机开始发送下一位数据
		Delay_us(5);
	}

	OLED_W_SCL(1);		//额外的一个时钟，不处理应答信号
	Delay_us(5);
	OLED_W_SCL(0);
	Delay_us(5);
}

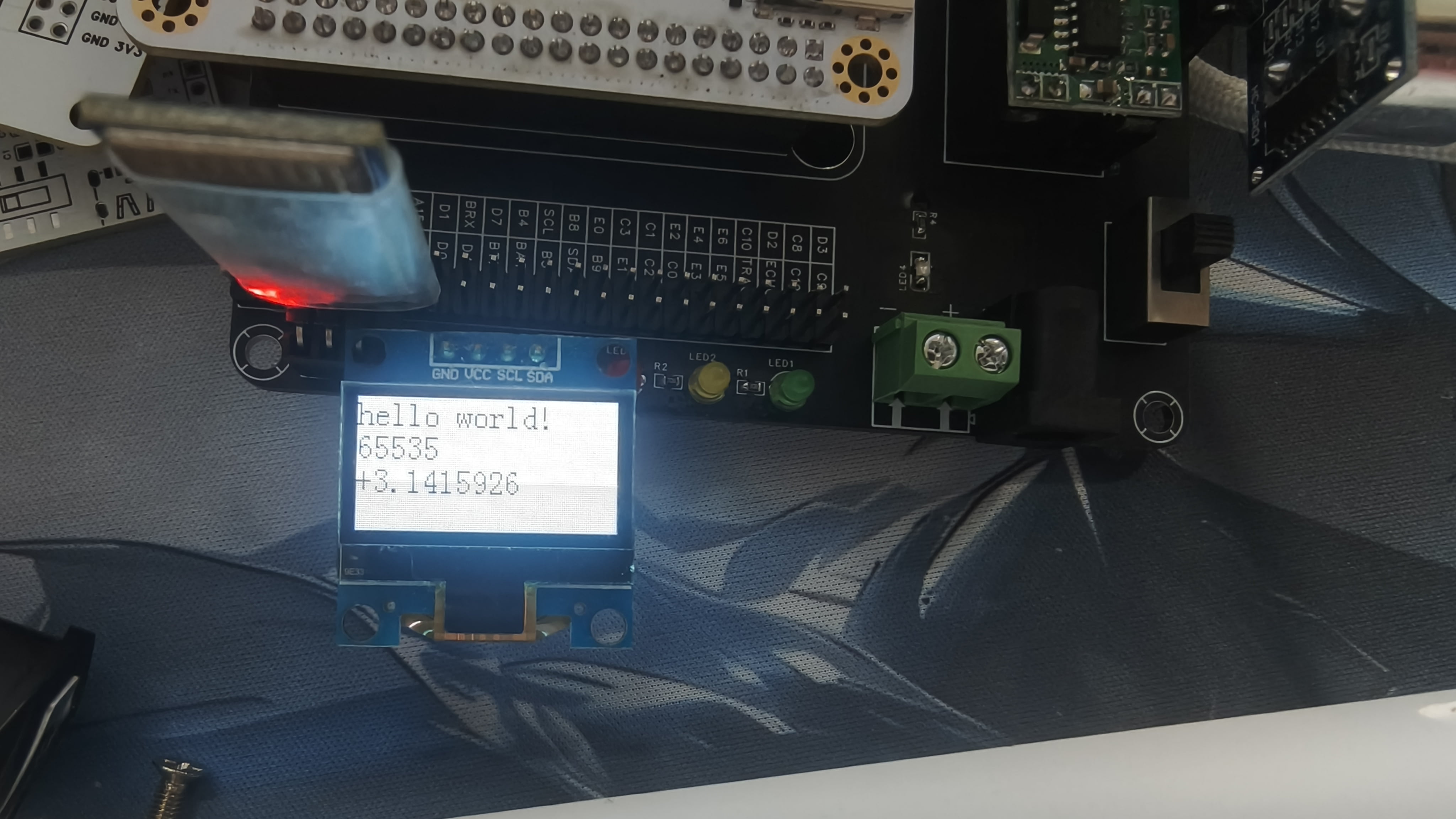

7.最终效果

8.移植后的代码链接:

https://pan.baidu.com/s/18SVzyeRFMECV3CkD2ORmYA?pwd=9xws 提取码: 9xws
