LED灯发光与驱动原理

LED（Light Emitting Diode，发光二极管）是一种半导体器件，其发光基于电致发光效应。当电流通过PN结时，电子与空穴复合释放能量，以光子形式发射。

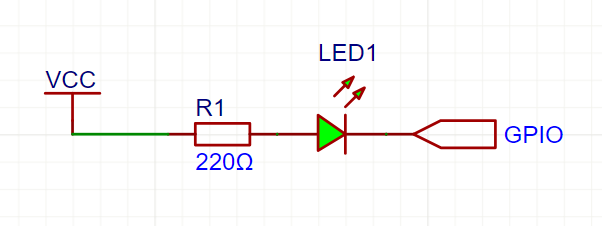

LED通常有两种接法，分别为灌电流接法和拉电流接法

灌电流（Sink Current）：MCU的GPIO引脚作为电流的接收端（接地路径），LED的正极接电源。

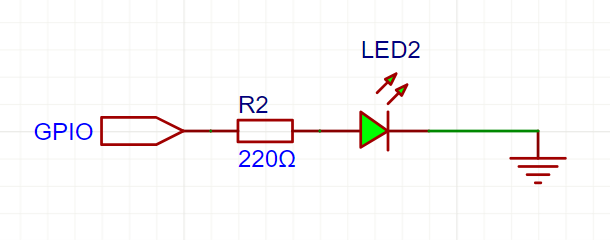

拉电流（Source Current）：MCU的GPIO引脚作为电流的提供端（电源路径），LED的负极接地。

本人使用立创·ESP32S3R8N8开发板，其中LED灯通过灌电流法接入GPIO48，所以我们只要使GPIO48输出低电平即可点亮LED，输出高电平则LED熄灭。

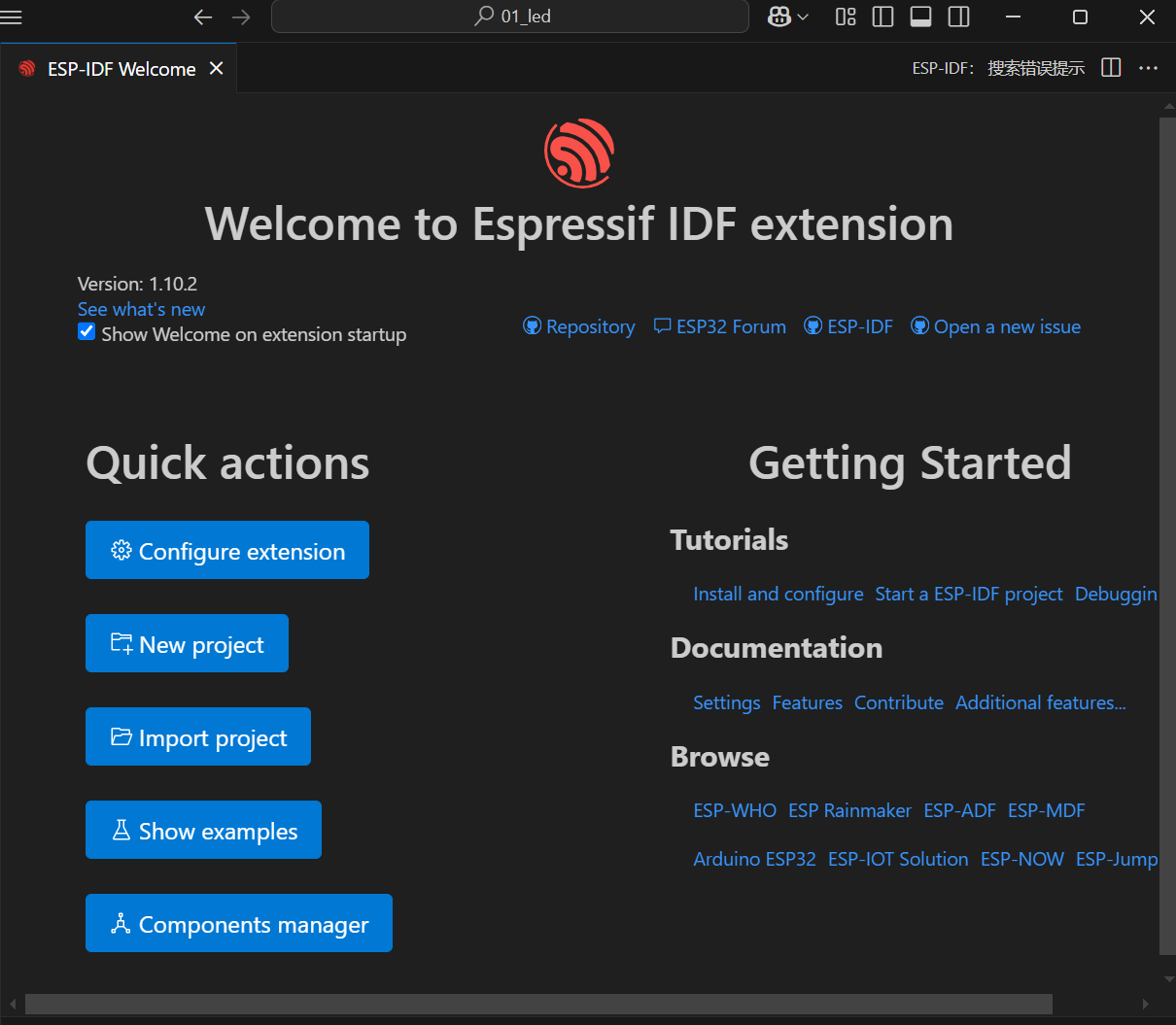

创建新项目

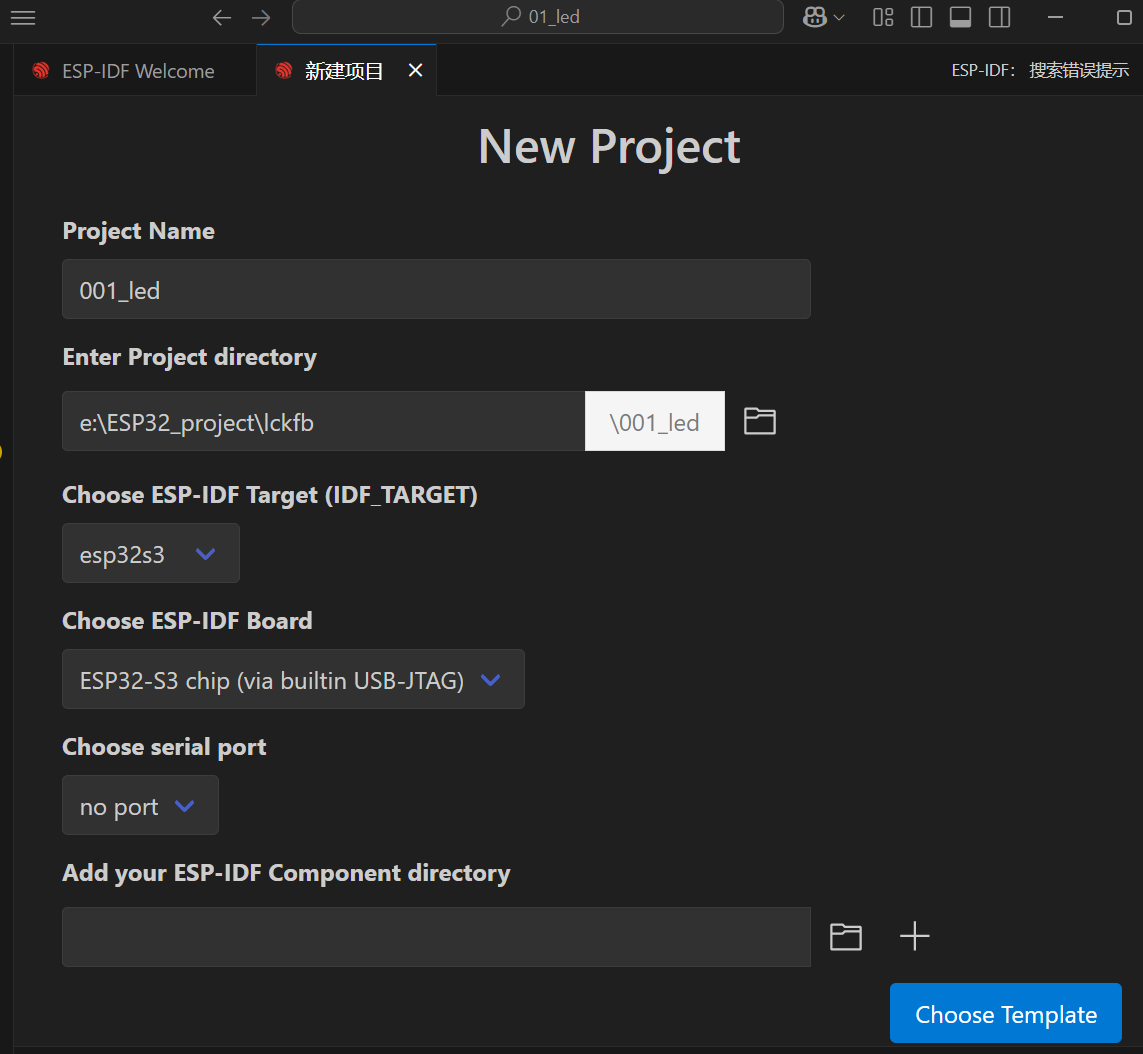

在新建工程页，配置工程名、工程路径、ESP32芯片、连接端口（后继可改）等，点击【Choose Template】进行模板创建。

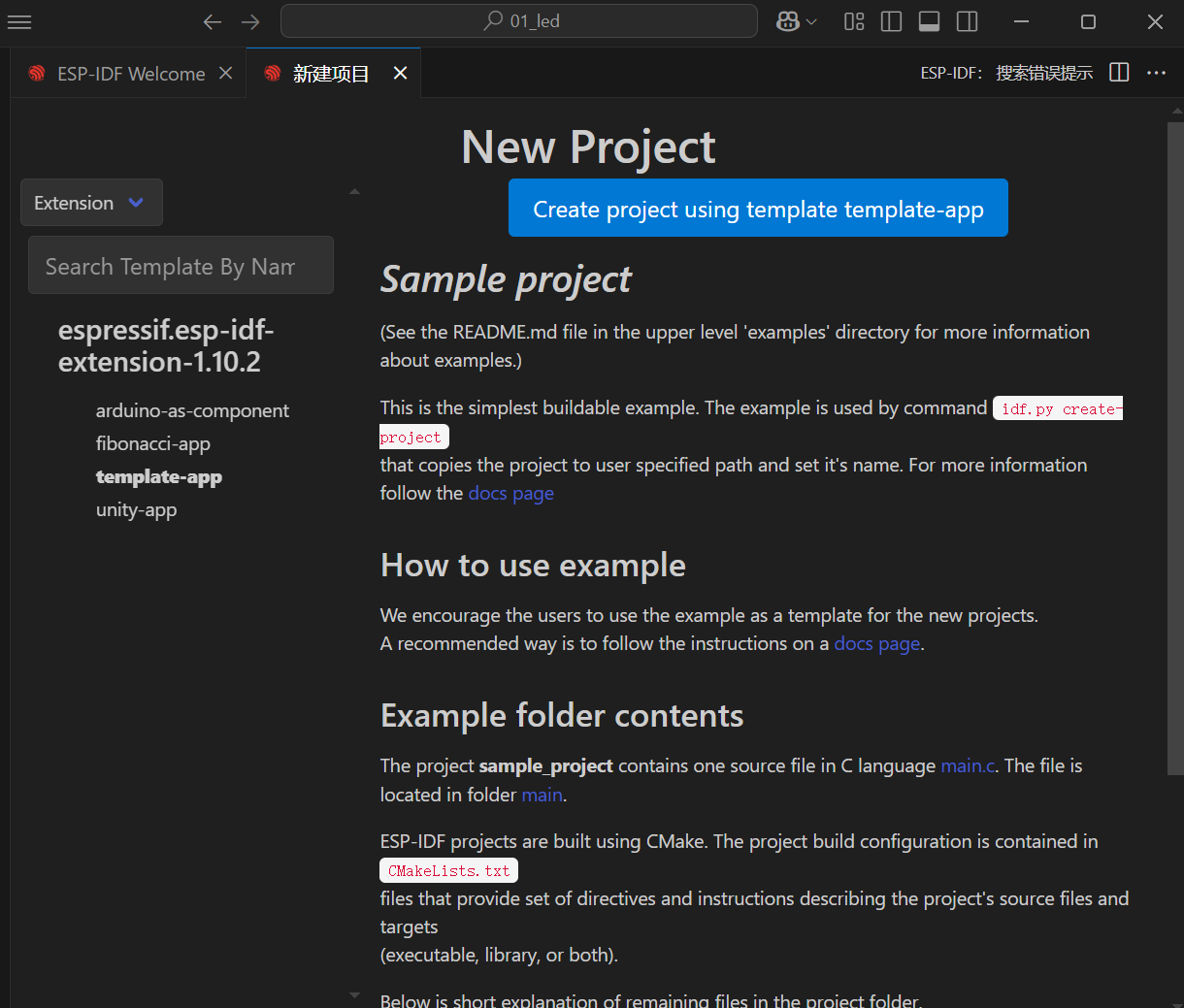

在弹出的界面中，有两个选项可以选择，是使用扩展例程（ExtenSion）还是使用官方IDF的例程（ESP-IDF），这里我们选择选择 【ExtenSion】下的 【template-app】进行工程创建，有许多其他例程小伙伴们可以自行尝试，点击【Create project using template hellp_world】创建项目。

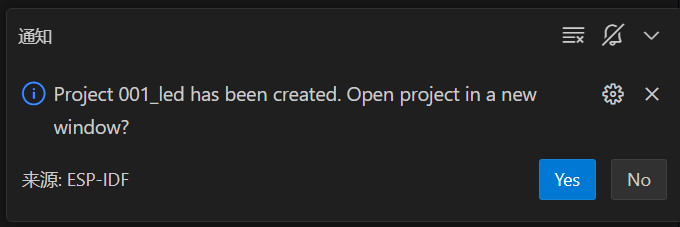

创建完成之后，右下角会提示【工程已经创建完毕，是否用新窗口打开工程？】点击Yes，出现打开一个VSCode窗口。

代码实现

方法一

通过设置一个结构体gpio_config_t直接配置IO口。

打开main.c，输入代码：

#include <stdio.h>
#include "driver/gpio.h"

#define     LED_PIN     48
gpio_config_t led_config = {
    .pin_bit_mask = (1ULL<<LED_PIN),          //配置引脚
    .mode =GPIO_MODE_OUTPUT,                  //输出模式
    .pull_up_en = GPIO_PULLUP_DISABLE,        //不使能上拉
    .pull_down_en = GPIO_PULLDOWN_DISABLE,    //不使能下拉
    .intr_type = GPIO_INTR_DISABLE            //不使能引脚中断
};


void app_main(void)
{
    gpio_config(&led_config);
}

1. pin_bit_mask = (1ULL<<LED_PIN)

• 作用：指定要配置的GPIO引脚

• 格式：64位位掩码，每位对应一个GPIO引脚

• 示例：

  • (1ULL<<2) - 配置GPIO2

  • (1ULL<<2) | (1ULL<<4) - 同时配置GPIO2和GPIO4

• ULL后缀：确保64位无符号长整型，避免移位溢出

2. mode = GPIO_MODE_OUTPUT

• 作用：设置GPIO工作模式

• 可选值：

  • GPIO_MODE_INPUT - 输入模式

  • GPIO_MODE_OUTPUT - 输出模式

  • GPIO_MODE_OUTPUT_OD - 开漏输出模式

  • GPIO_MODE_INPUT_OUTPUT_OD - 输入+开漏输出

  • GPIO_MODE_INPUT_OUTPUT - 输入+输出

3. pull_up_en = GPIO_PULLUP_DISABLE

• 作用：是否启用内部上拉电阻

• 可选值：

  • GPIO_PULLUP_ENABLE - 启用上拉（约45kΩ）

  • GPIO_PULLUP_DISABLE - 禁用上拉（默认）

• 应用场景：

  • 输入模式时，防止引脚悬空

  • 按钮检测时提供默认高电平

4. pull_down_en = GPIO_PULLDOWN_DISABLE

• 作用：是否启用内部下拉电阻

• 可选值：

  • GPIO_PULLDOWN_ENABLE - 启用下拉（约45kΩ）

  • GPIO_PULLDOWN_DISABLE - 禁用下拉（默认）

• 应用场景：

  • 输入模式时，防止引脚悬空

  • 提供默认低电平

5. intr_type = GPIO_INTR_DISABLE

• 作用：设置中断触发类型

• 可选值：

  • GPIO_INTR_DISABLE - 禁用中断

  • GPIO_INTR_POSEDGE - 上升沿触发

  • GPIO_INTR_NEGEDGE - 下降沿触发

  • GPIO_INTR_ANYEDGE - 任意边沿触发

  • GPIO_INTR_LOW_LEVEL - 低电平触发

  • GPIO_INTR_HIGH_LEVEL - 高电平触发

注：当调用 gpio_config(&led_config) 时：

1. 清除原有配置：指定的GPIO引脚（在 pin_bit_mask 中）的所有现有设置被完全清除

2. 应用新配置：按照结构体中的参数重新配置该引脚

3. 影响所有方面：包括模式、上下拉、中断设置等所有GPIO属性

即使你只关心某个参数（如模式），也必须设置所有参数：

// 错误：只设置模式，其他用默认值（但默认值可能不是期望的）
gpio_config_t bad_config = {
    .pin_bit_mask = (1ULL<<2),
    .mode = GPIO_MODE_OUTPUT
    // 其他字段未初始化，值不确定！
};

// 正确：明确设置所有参数
gpio_config_t good_config = {
    .pin_bit_mask = (1ULL<<2),
    .mode = GPIO_MODE_OUTPUT,
    .pull_up_en = GPIO_PULLUP_DISABLE,
    .pull_down_en = GPIO_PULLDOWN_DISABLE,
    .intr_type = GPIO_INTR_DISABLE
};

方法二

先通过gpio_reset_pin函数初始化一个IO口，然后再使用gpio_set_direction函数配置这个引脚的输入输出模式。

#include <stdio.h>
#include "driver/gpio.h"

#define     LED_PIN     48


void app_main(void)
{
    gpio_reset_pin(LED_PIN);
    gpio_set_direction(LED_PIN, GPIO_MODE_OUTPUT);
}

gpio_reset_pin() 是ESP-IDF中一个非常重要的GPIO管理函数。

函数原型：

esp_err_t gpio_reset_pin(gpio_num_t gpio_num);

参数说明：

gpio_num_t gpio_num：

• 类型：枚举类型，指定要复位的GPIO引脚编号

• 取值范围：GPIO_NUM_0 到 GPIO_NUM_48（取决于ESP32型号）

• 示例：

  • GPIO_NUM_2 - GPIO2引脚

• 等效于手动配置：

gpio_config_t reset_config = {
    .pin_bit_mask = (1ULL << gpio_num),
    .mode = GPIO_MODE_DISABLE,         // 禁用模式（高阻态）
    .pull_up_en = GPIO_PULLUP_DISABLE, // 禁用上拉
    .pull_down_en = GPIO_PULLDOWN_DISABLE, // 禁用下拉
    .intr_type = GPIO_INTR_DISABLE     // 禁用中断
};
gpio_config(&reset_config);

gpio_set_direction() 是ESP-IDF中用于设置GPIO引脚方向的函数。

函数原型：

esp_err_t gpio_set_direction(gpio_num_t gpio_num, gpio_mode_t mode);

参数说明

1. gpio_num_t gpio_num

• 作用：指定要设置的GPIO引脚编号

• 类型：枚举类型

• 取值范围：GPIO_NUM_0 到 GPIO_NUM_48（取决于ESP32型号）

• 示例：

  • GPIO_NUM_2 - GPIO2引脚

  • GPIO_NUM_4 - GPIO4引脚

  • GPIO_NUM_18 - GPIO18引脚

2. gpio_mode_t mode

• 作用：设置GPIO的工作模式

• 类型：枚举类型

• 常用值：

  • GPIO_MODE_INPUT - 输入模式

  • GPIO_MODE_OUTPUT - 输出模式

  • GPIO_MODE_OUTPUT_OD - 开漏输出模式

  • GPIO_MODE_INPUT_OUTPUT_OD - 输入+开漏输出模式

  • GPIO_MODE_INPUT_OUTPUT - 输入+输出模式

  • GPIO_MODE_DISABLE - 禁用模式（高阻态）

构建与烧录

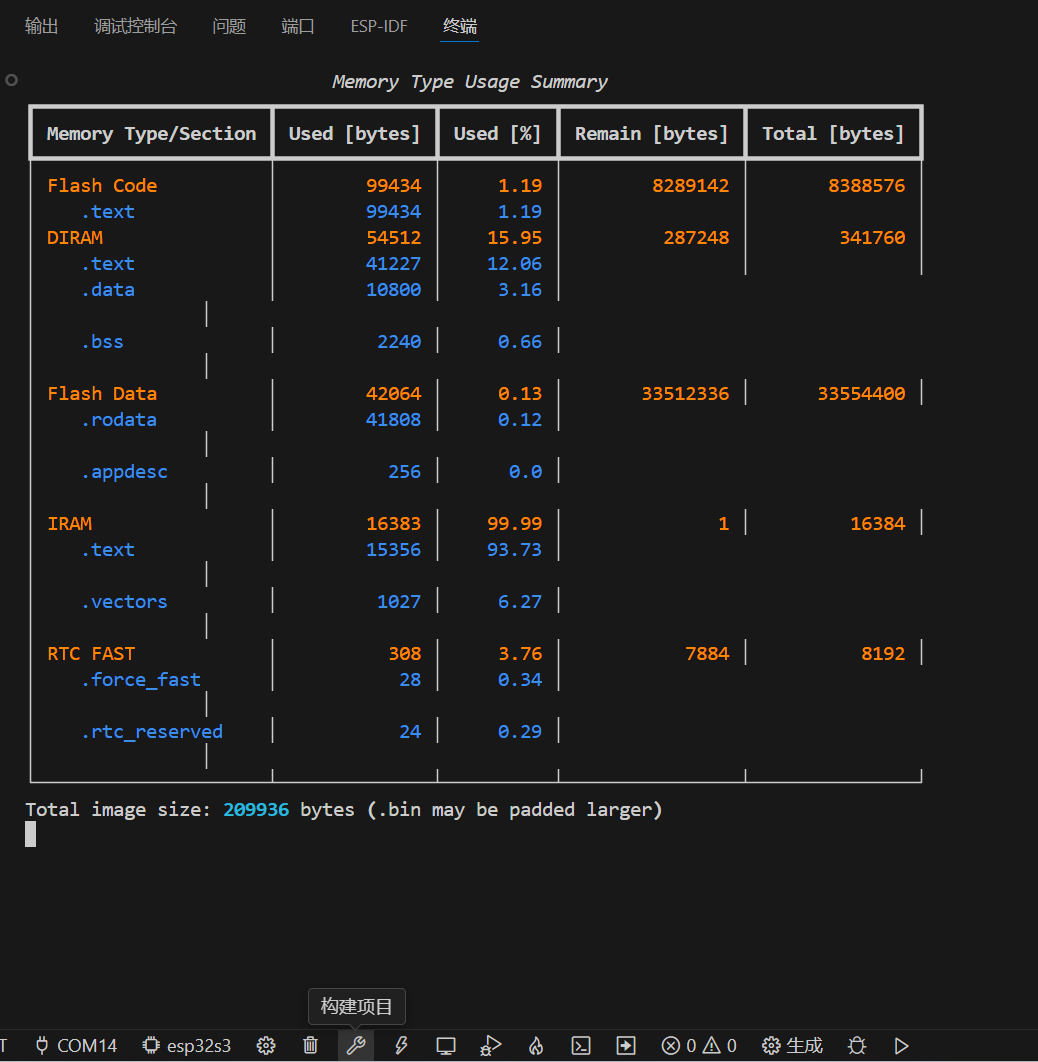

构建项目：

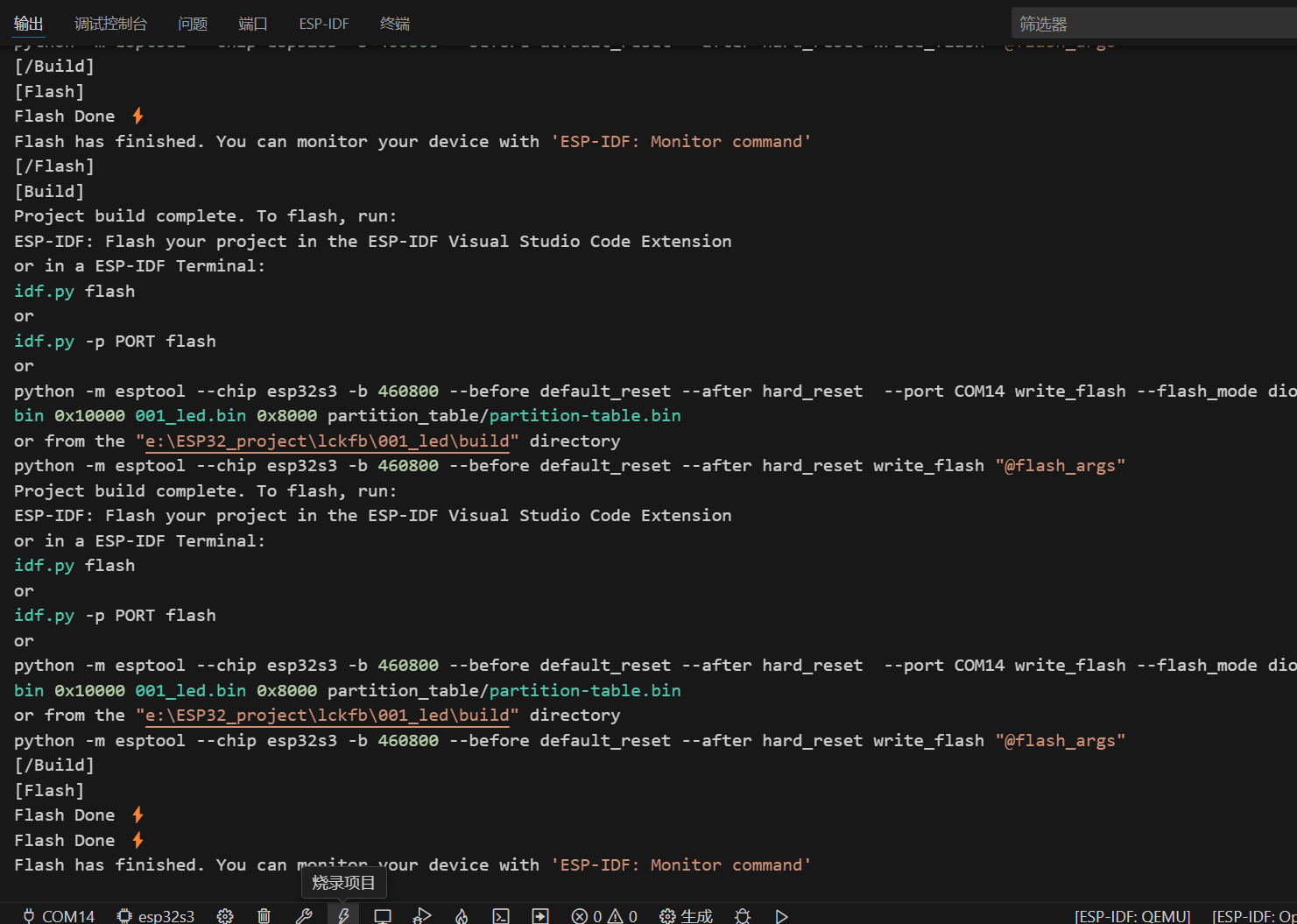

用USB数据线将开发板连接到电脑，选择相应端口，烧录到开发板：

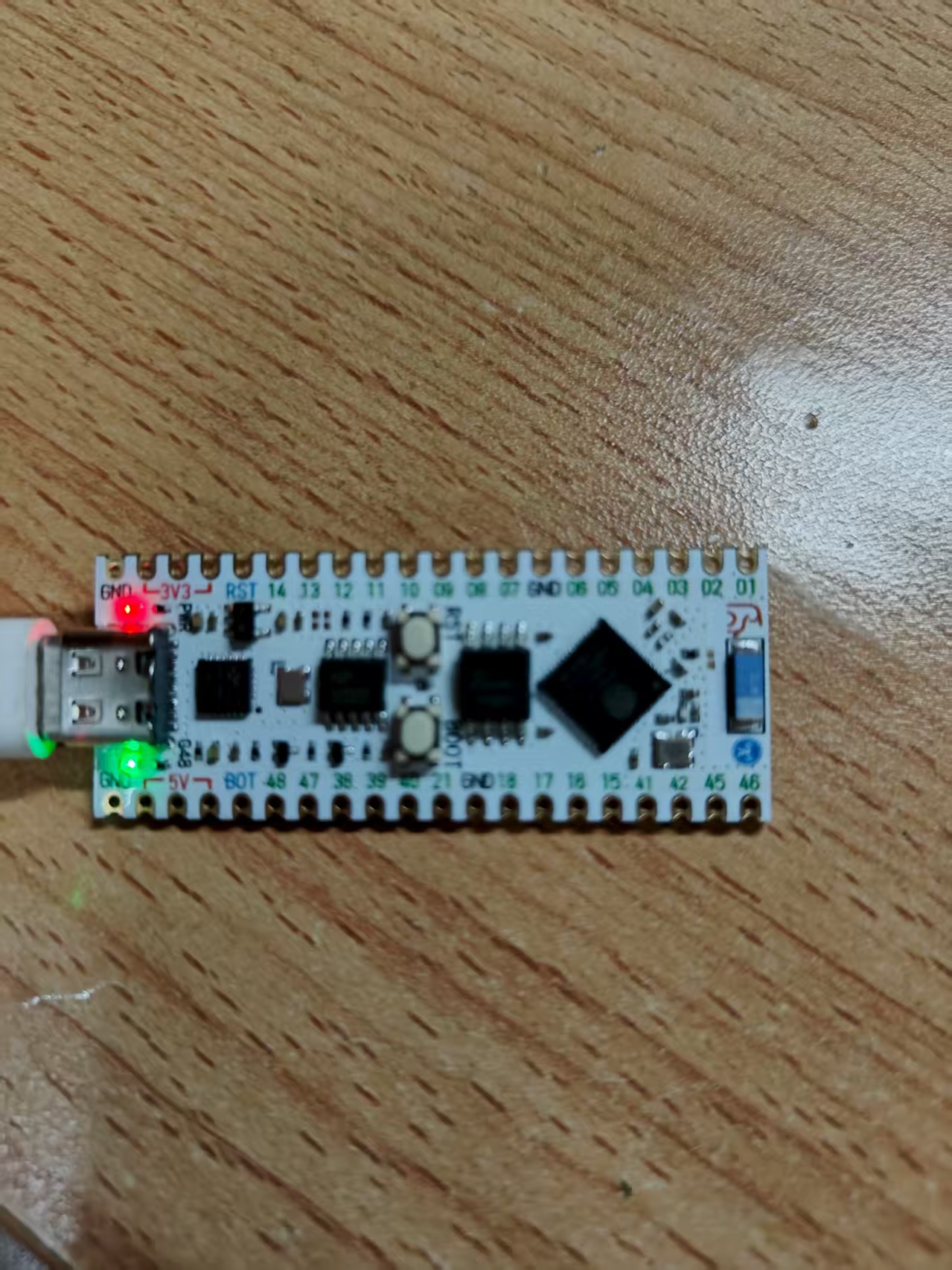

可以看到开发板LED灯成功点亮：
