/// 简 述

在一个半月前,我发布了DIY定制版USB转TTL模块;(原文链接:《【项目分享】动手做一个TypeC转TTL模块(附带原理图)》);

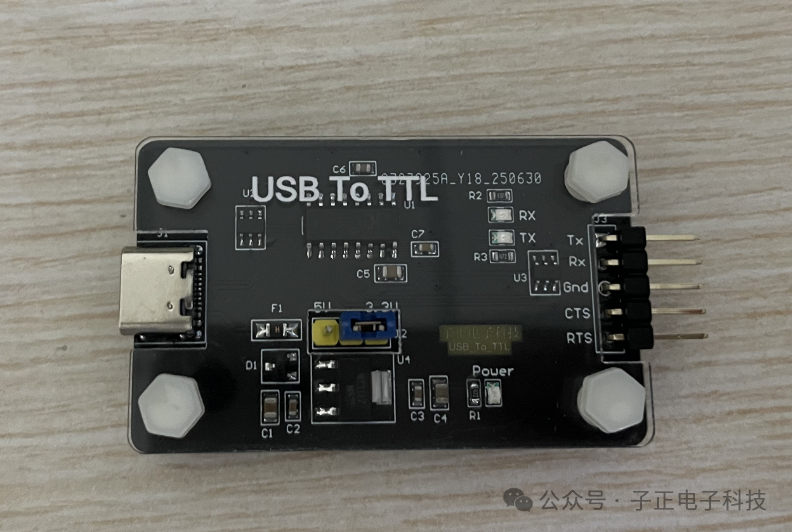

     USB转TTL成品图

不少朋友觉得还蛮有趣的,也有朋友后台私信:要是做成RS485模块就好了……现在它来了!

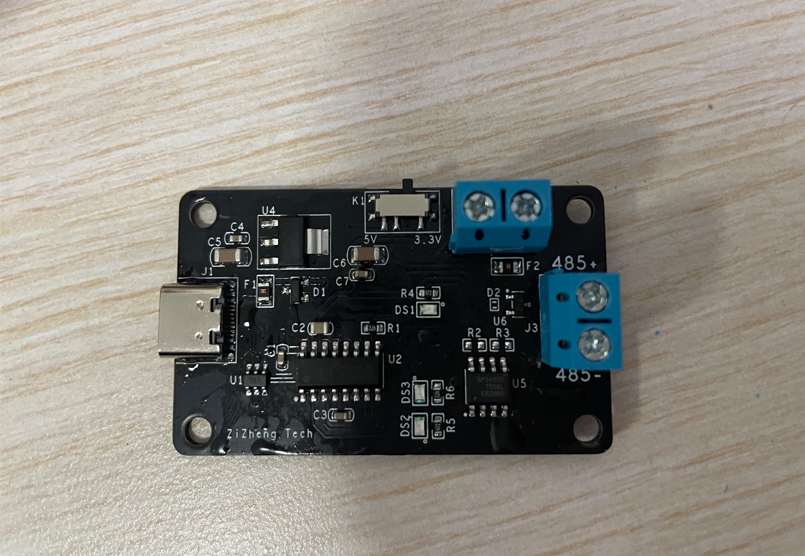

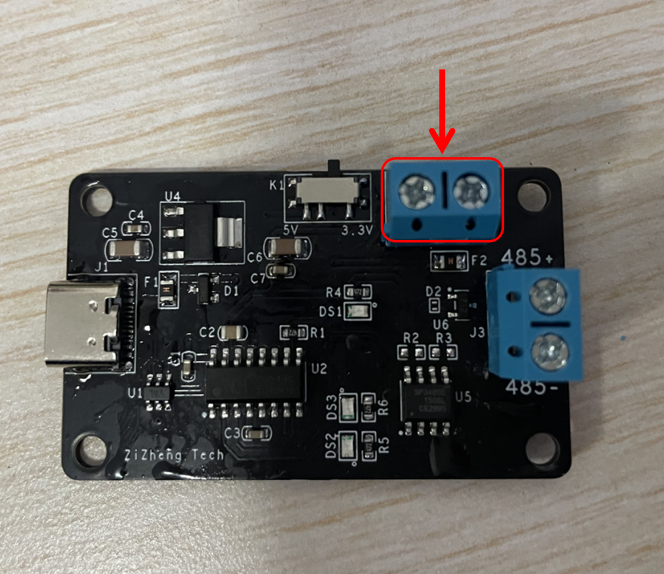

     USB转RS485模块样机


/// 主体功能描述

     通过滑动开关切换 5V/3.3V输出

     5V/3.3V输出接线端子

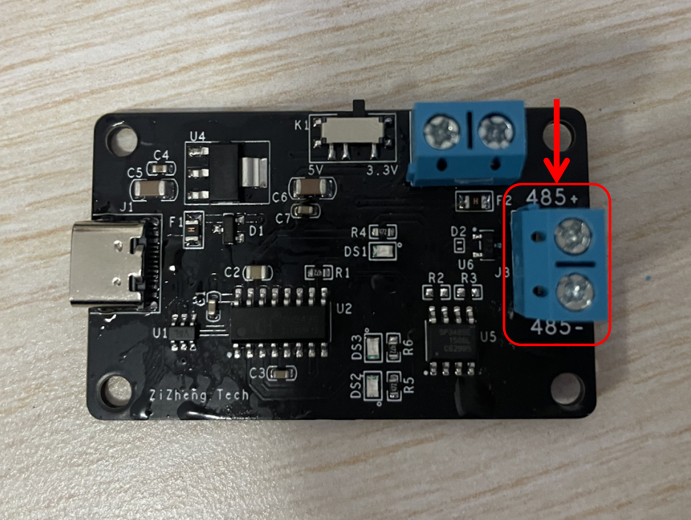

     RS485接线端子

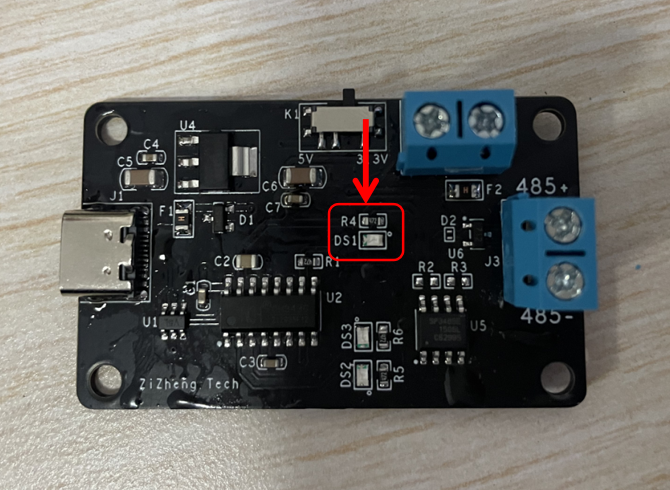

     Power指示灯

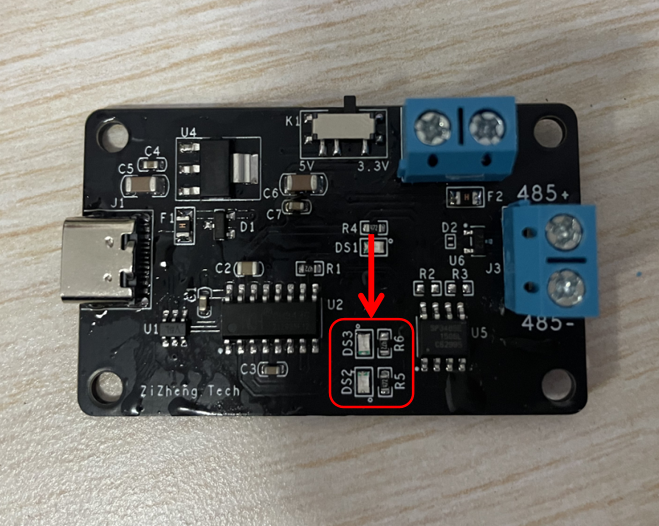

     Rx、Tx通信指示灯

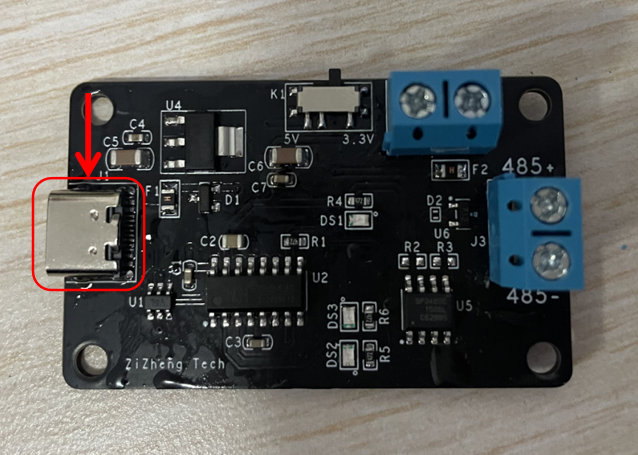

     TypeC接口

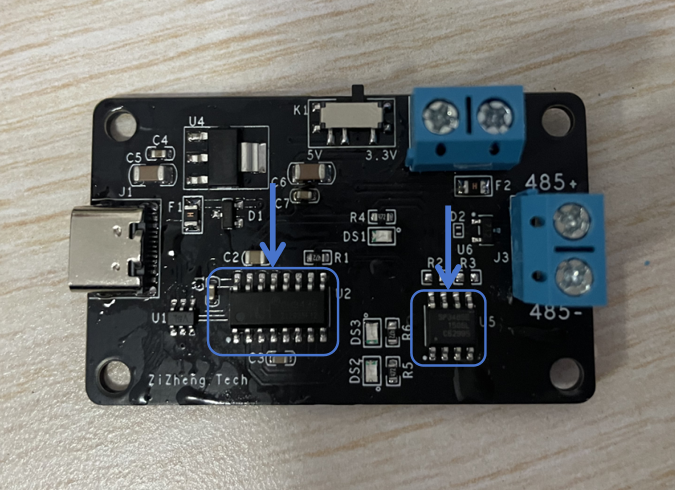

     核心IC:CH343G+SP485E


/// 上电展示

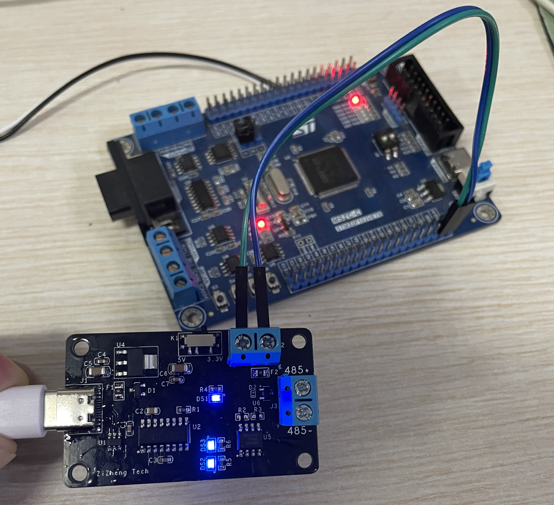

     上电效果展示

除了USB接口采用TypeC和基本的RS485通信接口外,增加了5V/3.3V双模式外供电;

之所以增加5V/3.3V外供电主要是源于我自身的体验,有时需要用Demo板验证一下软件逻辑,不得不翻箱倒柜的找5V/3.3V电源给板子供电,尤其那些核心板;

还有现场解决问题时需要用到5V/3.3V电源给某一部分模块电路供电时,就不需要再拖着一个齁沉的可调电源;

实现一个模块既可以进行通信调试,也可作为一个5V/3.3V小电源。


/// 尾 声

当前样机调试已完成,各项预设功能均正常;

当然,在调试过程中也遇到了一些问题,比如一开始设想的是将 5V/3.3V电源接线端子放置在侧边,这样与RS485接口区分开,避免出现接线错误,样机焊接完成后发现,这样的设计导致无法设计一个完整的亚克力保护壳……

并且作为一个深度强迫症患者,不对称实在是让人感到不舒服……

所以最终还是选择重新修改布局,目前小批量试制中,待各项测试完成,将公布成品,并提供原理图。
