【STM32】从软硬两角度初步了解SPI（概念 + 面试题）
一、SPI 概述
1.1 定义与定位
SPI（Serial Peripheral Interface，串行外设接口）：一种高速、全双工、主从结构、同步串行通信协议，由摩托罗拉（现 NXP）在 1980 年代提出，用于短距离板级设备间通信（MCU ↔ 传感器/存储器/屏幕）。
四个关键词逐个拆解：
关键词 含义 高速 板级通信中速度优势明显（如 W25Q64 支持到 80MHz SCK） 全双工 同一时钟周期内，双方同时收发（本质是比特交换） 主从结构 一方 Master 主导（产生时钟），一方/多方 Slave 被动 同步串行 靠 SCK 时钟线逐位同步传输，谁产生 SCK 谁就是 Master
1.2 "4 线制"与"3 线制"之争
- 严格说 SPI 是 4 线：SCK + MOSI + MISO + NSS
- 参考手册写"3 线"，因为 NSS 可选：片选逻辑极简单，用任意 GPIO 输出低电平即可替代 NSS，所以核心必备的只有 3 根线
- 结论记忆：对外是 4 线、核心是 3 线、NSS 可扩展
二、四根信号线
2.1 SCK（Serial Clock，时钟线）
- 方向：Master → Slave（单向）
- 作用：提供同步节拍，数据位的采样和切换严格发生在 SCK 边沿
- 本质：SCK 是"指挥棒"，谁产生 SCK 谁是 Master（主从地位的本质区别）
- 与 I2C 的 SCL 类比：都有时钟线同步 → 都是同步通信；但 I2C 是电平驱动，SPI 是边沿驱动
2.2 MOSI（Master Out / Slave In，主出从入）
- 方向：Master → Slave；对主是输出，对从是输入
- 数据流：主机发数据给从机
2.3 MISO（Master In / Slave Out，从出主入）
- 方向：Slave → Master；对主是输入，对从是输出
- 关键限制：只有被选中的从机 MISO 才有效，未选中的必须高阻态
- 高阻态的意义（电气角度）：高阻 ≈ 断开。若未选中从机强行输出，与选中从机同时在 MISO 上驱动相反电平 → 总线短路 / 信号干扰
2.4 NSS / SS / CS（片选线）
- 方向：Master → Slave，低电平有效
- 每从机一根独立线（这是 SPI 支持多从机的方式，非总线仲裁）
- STM32F1xx 中叫 NSS（Negative Slave Select）；被拉低 = 被激活
- 原则：有多少从设备就需要多少根 NSS；SPI 有默认 NSS 引脚，但更常用的是用普通 GPIO 充当 NSS
2.5 命名对照表（换芯片不迷路）
通用名 可能叫法 SCK CLK、SCLK MOSI SDI、DI MISO SDO、DO NSS SS、CS、CS#
2.6 记忆口诀汇总
- 接线口诀：同线相接 —— SCK 接 SCK、MOSI 接 MOSI、MISO 接 MISO（两个 SPI 接口对接）
- 名字看一半：
- Master 看前两个字母：MOSI=输出线、MISO=输入线
- Slave 看后两个字母：MOSI=输入线、MISO=输出线
- 这样"同名相接"自然建立双向链路
三、为什么需要 SPI —— 对比与取舍

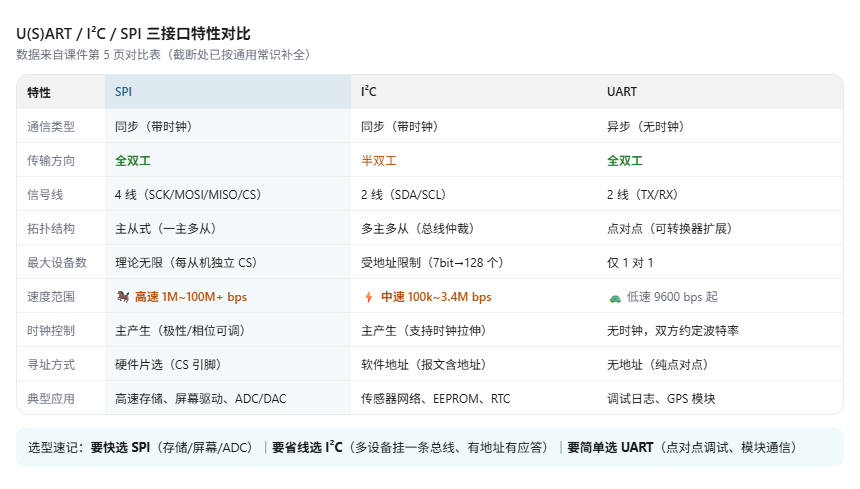

U(S)ART / I2C / SPI 三接口对比表得出核心结论：
SPI 最突出的优势是速度快，这是工程选型用 SPI 的最核心原因。
优势：
高速、全双工、协议简单可靠、时钟同步容错率高。
五大局限性（面试常问"SPI 的缺点"）：
- 无流控 —— 主设备无法感知从设备是否准备好（需软件或额外信号线）
- 无应答机制 —— 无法确认从设备是否正确接收（需高层协议：读回比对、CRC 等）
- 无错误检测 —— 协议本身不含校验（需高层实现）
- 占用引脚多 —— 每从机一根 SS，从机一多 GPIO 吃紧、布线复杂
- 无多主支持 —— 标准 SPI 只支持单一主设备
四、应用场景（7 类）
序号 设备 意义 ① 中小尺寸 LCD（如 3.5 寸 IPS 电容触摸屏 320×480） 无 LCD 控制器的 MCU 也能显示 ② SPI 接口 Flash（如 MX25L 系列） 外置 Flash 方案非常常用 ③ SPI 以太网模块 MCU 无以太网控制器也能联网 ④ SPI WiFi 模块 MCU 实现无线连接 ⑤ OLED 模块 基本都支持 SPI 控制 ⑥ SPI ADC 模块 扩展模拟采样通道 ⑦ SPI 模式 SD 卡模块 无 SDIO 接口的 MCU 也能操作 SD 卡
五、STM32F103ZET6 与 SPI —— 深度解析
5.1 三个 SPI 外设
- SPI1 → APB2 总线（高速，最高 72MHz 时钟域）
- SPI2、SPI3 → APB1 总线（低速，最高 36MHz 时钟域）
- 数据手册：多达 3 个 SPI（18M 位/秒），其中 2 个可复用为 I²S（音频）
- SCK 的产生强依附于 PCLK（时钟树），波特率发生器本质是分频器

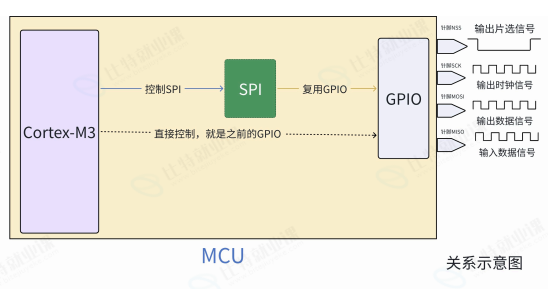

5.2 SPI 与 GPIO 的关系
- SCK/MOSI/MISO 最终都要通过 GPIO 物理引脚输出 → GPIO 被 SPI 复用
- 输出引脚配置为复用推挽输出，输入引脚配置为复用输入（可看作浮空输入/导线）
- CubeMX 会自动完成引脚复用配置，实操时注意即可
六、SPI 协议核心 —— 深度解析

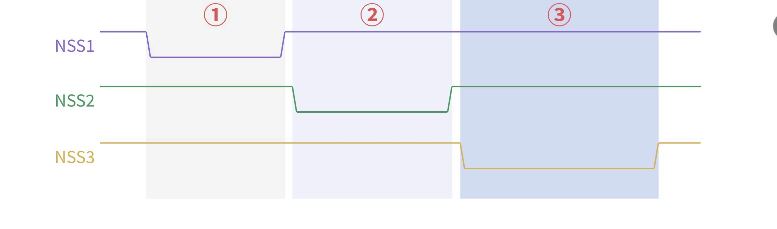

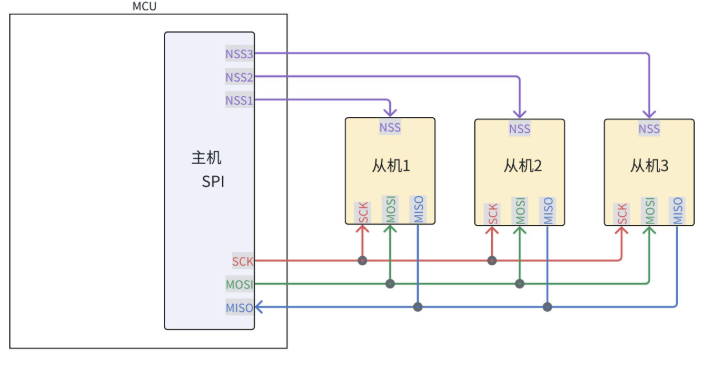

6.1 片选机制（一主多从）
- 主机拉低哪个从机的 NSS，就选中哪个（NSS=0 选中）
- 例：NSS1=0、NSS2=1、NSS3=1 → 选中从机 1
- 易错点：
- 未选中从机的 MISO 必须高阻（防短路）
- 未选中从机的 MOSI 不用管：主机发、从机收，从机"收不收都不影响主机"，没被选中就忽略数据
- 软件管理 NSS = 用普通 GPIO 拉低/拉高做片选，可挂接大量从机
6.2 极简同步收发（边沿驱动）
对比 I2C：I2C 是电平驱动（SCL 高电平采集、低电平允许改变），
SPI 是边沿驱动（SCK 边沿触发动作）
- 极简模型：上升沿 Master/Slave 都发送，下降沿都接收（真实情况由 CPOL/CPHA 决定）
- 三大结论（必背）：
- SPI 是基于 SCK 边沿驱动的同步通信
- 一个时钟周期内双方"同时发 + 同时收" → 全双工
- SPI 本质 = 双方同时做数据交换，一个周期交换 1 个比特位；哪怕没数据可发，也要用"垃圾数据"交换（硬件特性），接收方忽略即可

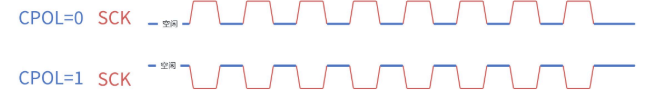

6.3 时钟极性 CPOL（空闲电平）
- CPOL=0：空闲（无传输）时为低电平
- CPOL=1：空闲时为高电平
- 速记：高 1 低 0
6.4 第一边沿 / 第二边沿
- 第一边沿：一个有效时钟周期开始时的第一次跳变
- 第二边沿：紧跟第一边沿、方向相反的第二个跳变
- 推导：CPOL=0 → 第一边沿=上升沿、第二=下降沿；CPOL=1 → 相反
- 只有两种边沿，上升/下降不用死记，会推导即可

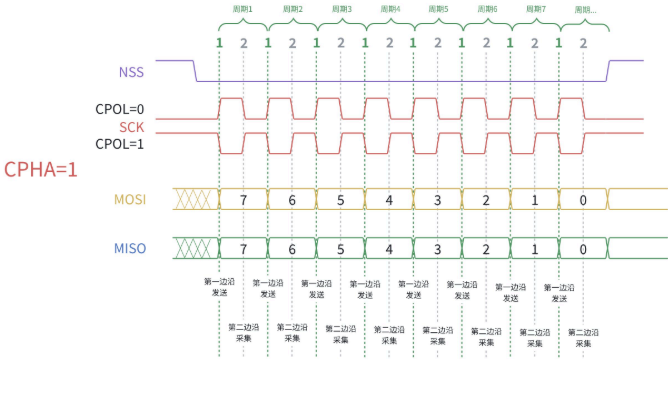

6.5 时钟相位 CPHA（数据在哪个边沿采样）
- CPHA=0：数据在第一边沿采样（读），第二边沿改变（写）
- CPHA=1：数据在第一边沿改变（写），第二边沿采样（读）
- 速记：CPHA=0 →"0 像嘴巴，读书用嘴巴（读）"；CPHA=1 →"1 像支笔，用来写"
- 本质：CPHA 决定数据稳定和切换的精确时刻
6.6 四种工作模式（必背表格）
CPOL CPHA 模式 第一边沿 第二边沿 空闲电平 0 0 Mode 0 上升沿·采样(读) 下降沿·改变(写) 低 0 1 Mode 1 上升沿·改变(写) 下降沿·采样(读) 低 1 0 Mode 2 下降沿·采样(读) 上升沿·改变(写) 高 1 1 Mode 3 下降沿·改变(写) 上升沿·采样(读) 高 易错点：
- 主从双方配置的模式必须一致 → 收发必然同频
- 配好 CPOL/CPHA 后，NSS/SCK/MOSI/MISO 的时序关系由硬件自动完成，用户感知不到
- 常用默认：Mode 0（CPOL=0, CPHA=0），绝大多数 SPI 芯片默认模式
6.7 通信本质口诀
一个边沿，一种动作；
两个边沿，一对读写；
两个边沿，一个周期；
一个周期，一次交换。
- 交换 = 自己的给别人 + 别人的给自己（一对读写 = 一次交换）

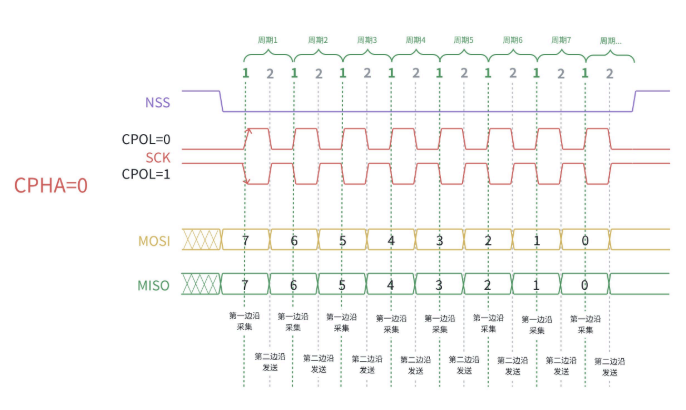

6.8 如何看懂时序图（方法论）
- 站在"线"的视角，不要站在 Master 或 Slave 单一视角
- 原因：任何一个时钟沿上，Master 和 Slave 只能做同一种动作（要么都发、要么都收），单机视角看不到同步过程
- 以 Mode 0 为例看一个周期：
- 片选后，主从先把数据放到各自 MOSI/MISO 线上（Mode0 第一边沿要采集，所以数据要提前就位）
- 第一边沿（上升沿）：主从都采集（主机读 MISO、从机读 MOSI）
- 第二边沿（下降沿）：主从都改变（主机写 MOSI、从机写 MISO，供下个边沿对方读取）
- 一句总结：一根线，不同视角，不同作用
6.9 MSB / LSB First（位顺序）
- MSB = 最高有效位（8 位数据的 bit7、16 位数据的 bit15）
- LSB = 最低有效位（bit0）
- MSB First：先发最高位；LSB First：先发最低位
- 默认统一 MSB First；双方不一致会导致数据错乱（字节内位序颠倒）
6.10 数据宽度
- STM32 SPI 支持 8bit / 16bit 帧
- 默认用 8 位（16 位一般不考虑）
6.11 波特率 = SCK 频率
- SPI 中波特率 = 位速率 = 比特率 = SCK 频率（数据按时钟驱动同步传输，三者等价）
- 例：W25Q64BV 支持最高 80MHz SCK（双线/四线快速读可达 160/320MHz，但课程只学标准双线）
- 选频原则：选能长期稳定工作的最高频率；受限于：
- a. 主、从机支持的最高时钟频率
- b. 布线、工作环境（干扰）等硬件因素
6.12 收发实例（Mode 0、MSB First）
主机发 0x50、从机发 0xA0：
M→S: 0x50 = 0101 0000 （先发 bit7，MSB 在前） S→M: 0xA0 = 1010 0000视角提示：
时钟就是时间——先发出的时钟对应时间更早，收发顺序由时钟顺序决定；
站在时钟视角推测收发顺序最精准。
七、寄存器与地址空间 —— 深度解析
7.1 地址映射
- 片上外设寄存器统一编址、直接映射到 CPU 地址空间
- SPI1：0x4001 3000 – 0x4001 33FF（APB2）
- 范围大小 = 0x4001 33FF - 0x4001 3000 + 1 = 0x400 = 1024 字节 = 1KB
- SPI2、SPI3 挂在 APB1
- 易错点：1KB 空间里实际用到的只有开头很少一部分，其余是保留地址，访问可能产生不可预知行为

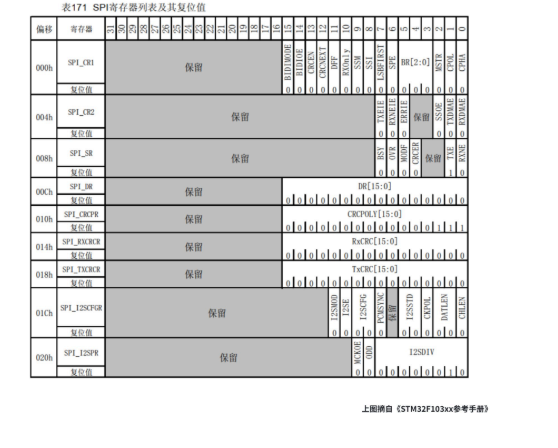

7.2 9 个寄存器
- 每个 SPI 模块内部有 9 个寄存器（独立一套）：包括 CR1（控制）、CR2（控制）、SR（状态）、DR（数据）等
- 访问方式：基址 + 寄存器偏移（例：DR 偏移 0x0C → 0x4001 300C）
- 后续实操以源码形式逐个说明
八、SPI 片上外设内部结构

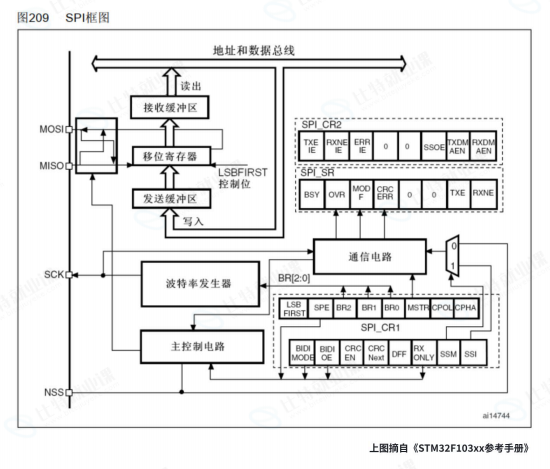

8.1 功能框图核心部件
主/从设备内部都必须具备：
- SCK：由内部波特率发生器产生（本质=分频器，强依附 PCLK 时钟树；配置位在 SPI_CR1）
- NSS：Master 模式 → 输出低电平片选；Slave 模式 → 接收低电平判断自己被选中
8.2 DR 寄存器与双缓冲（面试高频）
- 主从双方都只需读写 DR 寄存器即可完成通信
- 问题：全双工需要同时收和发，但 DR 只有一个 → 怎么实现？
- 答案：DR 对应两个不可见缓冲区（地址复用）
操作 实际访问 DR = 数据（写）写入发送缓冲区 data = DR（读）读取接收缓冲区
- 逻辑上"入口统一"（都叫 DR），物理上由读写方向（RW 控制）使能开关，选择导通发送或接收缓冲
- 类比：菜鸟驿站——收发快递都到同一个驿站（逻辑同址），但包裹放在不同架子（物理分缓冲）
- ⚠️ 注意：这是课件对实现方式的示意性理解（厂家不公开硬件实现细节），不作为真实技术实现参考
8.3 全双工为什么"同时收发"？（面试必问）
- 主从双方各只有一个移位寄存器，但移位是同步时序：
- 每个周期先移出队头数据（给别人）→ 尾部空出新位置 → 再移入对方数据
- 先出后入 → 一个寄存器在一个周期内同时完成"发+收"

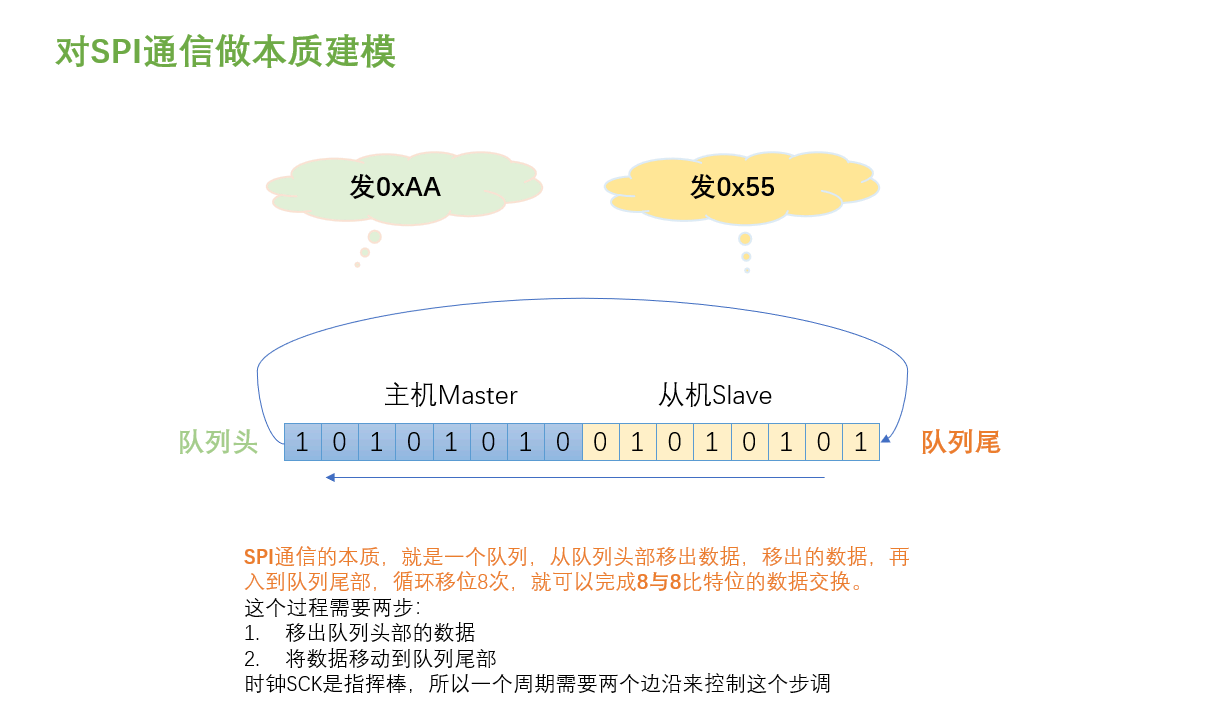

- 本质建模：SPI 通信 = 一个队列，从队头移出数据、移出的数据从队尾入队，循环移位 8 次 = 完成 8 比特交换
- SCK 是指挥棒：一个周期需要两个边沿来控制"出"和"入"的步调

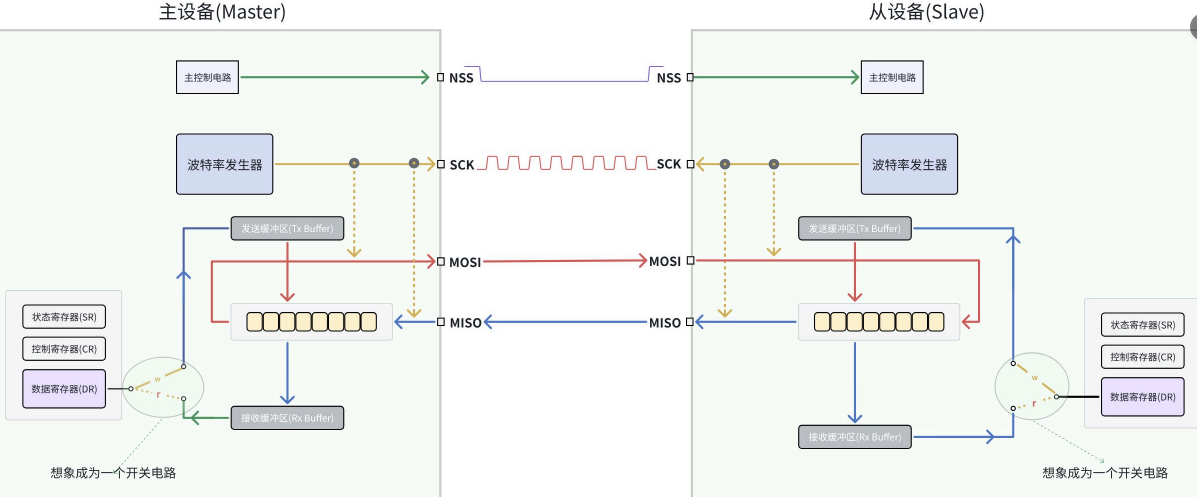

下面这张图把"一个周期内如何同时收发"画出来：
8.4 一次完整全双工通信过程（五步）
- 产生时钟：主机波特率发生器产生 SCK，从机直接使用；双方移位都由主机时钟驱动
- 写数据：向 DR 写数据 → 自动入发送缓冲区 → 自动传入移位寄存器
- 发送：按 LSB/MSB First 配置，移位寄存器逐位输出（主机经 MOSI、从机经 MISO）
- 接收：逐位读入移位寄存器，收满 8/16 位后自动传入接收缓冲区
- 读数据：读 DR → 返回接收缓冲区数据
九、总结（两个视角）
视角 核心概念 协议角度（黑盒） SCK、NSS、MOSI、MISO、片选、CPOL/CPHA、4 种模式、数据宽度、MSB/LSB、波特率 硬件角度（白盒） DR 双缓冲（地址复用）、移位寄存器（先出后入队列模型）、同步全双工 一句话总结：
SPI 是以 SCK 边沿为节拍、主从双方用一个移位寄存器做比特交换的同步全双工通信协议。
📌 SPI 面试题
基础题
Q1：什么是 SPI？有哪些特点？
SPI 是串行外设接口（Serial Peripheral Interface），一种高速、全双工、主从结构、同步串行通信协议。
特点：①速度快；②全双工（同时收发）；③协议简单（无帧格式）；
④同步通信（靠 SCK 时钟）；⑤一主多从。
Q2：SPI 有几根线？分别什么作用？
标准 4 线：SCK（主机产生的同步时钟）、MOSI（主出从入数据）、
MISO（从出主入数据，仅被选中从机有效）、
NSS/CS（片选，低电平有效，每从机一根）。
NSS 可用 GPIO 替代，所以参考手册有时称 3 线。
Q3：SPI 是同步还是异步通信？为什么？
同步。
因为有一根专门的时钟线 SCK，数据的采样和切换严格跟随 SCK 边沿，双方共用同一时钟节拍。UART 无时钟线、靠双方约定波特率，才是异步。
Q4：什么是 CPOL 和 CPHA？SPI 有哪四种模式？
CPOL（时钟极性）决定空闲电平：0=低、1=高。
CPHA（时钟相位）决定数据在哪个边沿采样：0=第一边沿采样、1=第二边沿采样。
组合出 Mode0（00）、Mode1（01）、Mode2（10）、Mode3（11）。
常用默认 Mode0。
Q5：为什么说 SPI 是全双工？
因为 MOSI 和 MISO 是两条独立数据线，在同一个 SCK 周期内，主机经 MOSI 发的同时经 MISO 收，从机相反——双方同时完成一次比特交换，互不干扰。
Q6：未选中从机的 MISO 为什么必须置高阻态？
高阻态相当于断开。若未选中从机仍驱动 MISO，与选中从机同时输出相反电平会造成总线短路或信号干扰。只有选中从机能驱动 MISO。
Q7：SPI 的缺点有哪些？
①无流控（不知从机是否准备好）；②无应答（不知从机是否正确接收）；
③无错误检测（无校验）；④占引脚多（每从机一根 SS）；⑤不支持多主。
Q8：SPI 和 I2C、UART 的主要区别？
UART 异步、点对点、无时钟线；
I2C 同步、半双工、两根线（SCL/SDA）、带地址寻址和应答、速度较慢；
SPI 同步、全双工、4 线、速度快、无地址无应答、靠片选选从机。
进阶题
Q9：SPI 只有一个 DR 寄存器，怎么实现全双工？
采用地址复用 + 双缓冲设计：DR 这一个地址逻辑上对应两个物理缓冲区——发送缓冲（写 DR 时写入）和接收缓冲（读 DR 时读取），
由读写方向（RW 控制信号）使能对应开关选择导通哪个缓冲区，从而节省物理地址又能同时收发。
Q10：主从双方各只有一个移位寄存器，怎么做到"收的同时还在发"？
因为移位是同步时序：每个 SCK 周期先从队头移出一位给对端，尾部空出新位置，再把对端发来的位从队尾移入。
"先出后入"让同一个寄存器在一个周期内完成发+收。
本质是队列循环移位，8 次完成 8 比特交换。
Q11：SPI 通信时我不想接收数据，怎么办？
也照常"交换"：SPI 硬件特性决定了必须发数据才能收数据，没数据可发就发垃圾数据（如 0x00/0xFF），接收方在软件层忽略收到的内容即可。
Q12：SPI 如何确认数据传对了？（无应答怎么解决）
协议层无机制，需上层实现：①读回验证（写后读比对）；②在数据帧中加 CRC 校验；③加 ACK 应答引脚/握手信号；④依赖从机状态寄存器查询。
Q13：SPI 时钟频率怎么选？
原则：选能长期稳定工作的最高时钟频率。
受限于：主机/从机支持的最高频率（如 W25Q64 最高 80MHz）和布线、干扰等硬件因素。
Q14：MSB First 和 LSB First 是什么？搞错了会怎样？
MSB First 先发最高位（bit7/bit15），LSB First 先发最低位（bit0）。双方必须一致，否则字节内位序颠倒、数据错乱。
Q15：一个 SPI 主机最多能接几个从机？
标准 SPI 用独立片选选从机，数量理论上只受 GPIO 数量限制——每多一个从机只需多一根 NSS（GPIO）线。SCK/MOSI/MISO 是共享总线。
Q16：SPI 为什么不适合长距离传输？
①同步时钟在高频下受线缆电容、干扰影响大，距离越远信号完整性越差；
②无差分、无校验，抗干扰弱；
③设计定位就是短距离板级（同一 PCB 上芯片间）通信。
Q17：STM32F103ZET6 的 3 个 SPI 挂在什么总线上？
SPI1 挂在 APB2（高速总线），SPI2、SPI3 挂在 APB1（低速总线）。
SCK 频率由各自总线时钟（PCLK）经波特率发生器分频得到。
Q18：什么场景选 SPI、什么场景选 I2C？
需要高速大批量传输（刷屏、读写 Flash、采样 ADC）选 SPI；
需要少引脚、多设备挂接、有应答可靠通信（传感器采集、EEPROM、低速配置类）选 I2C。
