01 简介

1.ESP32-S3 的 分区表（Partition Table）

  是一种用于划分 SPI Flash 存储空间的配置机制。它的作用类似于电脑硬盘的分区，把 Flash 划分为多个区域，每个区域用于存储不同类型的数据或程序，比如：

• 应用程序（如 factory、ota_0、ota_1）；
• 系统数据（如 NVS、PHY 初始化数据）；
• 文件系统（如 SPIFFS、FATFS）。

2. ESP32-S3 与 SPI Flash 的连接方式

ESP32-S3 通过SPI/QSPI/OPI 接口与外部 SPI Flash 通信，典型连接方案如下：

SPI Flash 信号	ESP32-S3 管脚名称	管脚编号（QFN56）	备注
SCK / CLK	SPICLK	33	时钟线
MOSI / SI	SPID	35	数据输入
MISO / SO	SPIQ	34	数据输出
CS#	SPICS0	32	片选
WP#	SPIWP	31	写保护
HOLD# / IO3	SPIHD	30	暂停/IO3

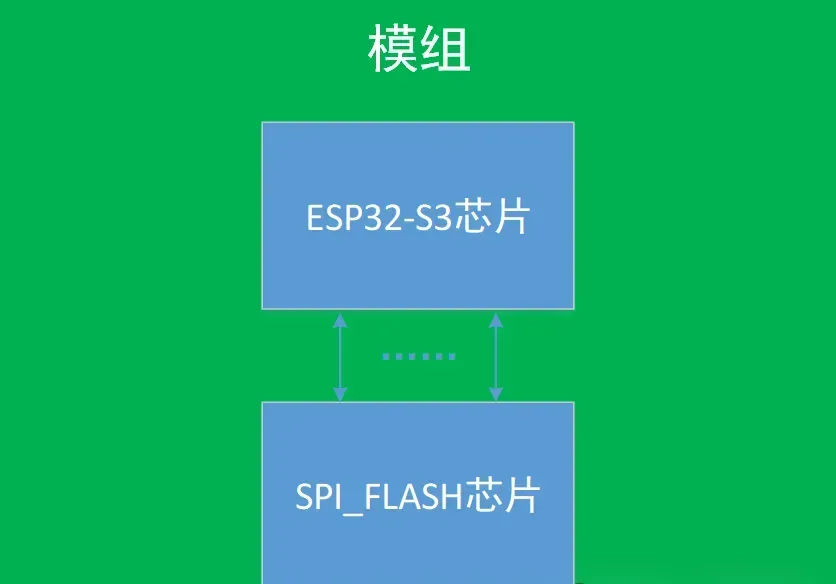

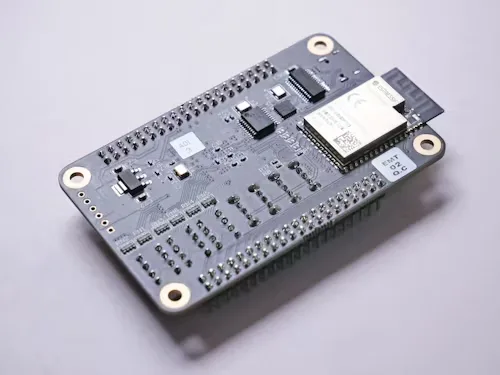

SPI Flash 为外部独立芯片，需通过 PCB 与 ESP32-S3 连接。ESP32-S3 芯片本身不集成 Flash，因此所有程序和数据均存储于外接的 SPI Flash 中。部分模组（如ESP32-S3-WROOM-1）虽将 Flash 与 SoC 集成在同一块 PCB 上，但本质上仍为外部组件。

3.通信协议与模式

• 基础 SPI 模式：使用 4 线（CLK、CS、MOSI、MISO），支持标准 SPI 协议；
• QSPI 模式：通过 4 线同时传输地址和数据，带宽提升至 4 倍，需 Flash 芯片支持（如qio或qout模式）；
• OPI 模式（Octal SPI）：8 线并行传输，适用于高性能需求，但需专用 Flash 型号。

4.ESP32-S3 兼容主流厂商的 SPI Flash，以下为典型型号：

1. 华邦电子（Winbond）

• W25Q64JV：8MB，支持 QSPI，电压 3.3V，封装 SOIC-8；
• W25Q128JV：16MB，最高时钟频率 133MHz，适用于大容量存储需求。

2.兆易创新（GigaDevice）

• GD25Q32C：4MB，低功耗设计（<1mW），支持 XIP（片上执行）；
• GD25Q128C：16MB，工作电压 1.7V~3.6V，兼容宽电压系统。

3.美光（Micron）

• MT25QL128：16MB，采用 Octal SPI 接口，适合高速数据吞吐场景。

02 如何设置分区表

分区表是一个存储在 Flash 固定位置（默认 0x8000）的二进制数据结构，记录了各分区的起始地址、大小、类型、子类型等信息。ESP32-S3 启动时，Bootloader 会先读取分区表，再根据表中信息加载对应分区的程序（如 app 分区）或访问数据（如 NVS 分区）。
