基于STM32的光电开关控制LED应用实践

前言

在工业自动化、智能家居和物联网应用中,光电开关作为一种非接触式检测器件,发挥着重要作用。本文将详细介绍如何使用STM32微控制器配合欧迪龙EK50-DS30D1光电开关实现物体检测并控制LED指示灯。达成效果:当有物体遮挡光电开关时LED点亮,没有遮挡时LED熄灭。

注:1.后期我会补充上传具体的硬件接线图以及运行效果的图或视频
注:2.下一篇博文将在此基础上进行升级,实现光电开关控制步进电机的启动与停止,大家也可以借此思路实现光电开关控制任何你想控制的硬件,或者完成一些相应的课设或毕设

一、硬件介绍

1.1 STM32微控制器

本项目采用STM32F103C8T6最小系统板。

1.2 光电开关参数

  • 型号:欧迪龙EK50-DS30D1
  • 类型:直接反射型直流常开
  • 检测距离:30cm
  • 工作电压:10-30V DC
  • 输出方式:NPN常开
  • 输出信号:有物体时输出24V,无物体时输出0V(这里我使用的是24V开关电源来给光电开关供电)

二、电路设计

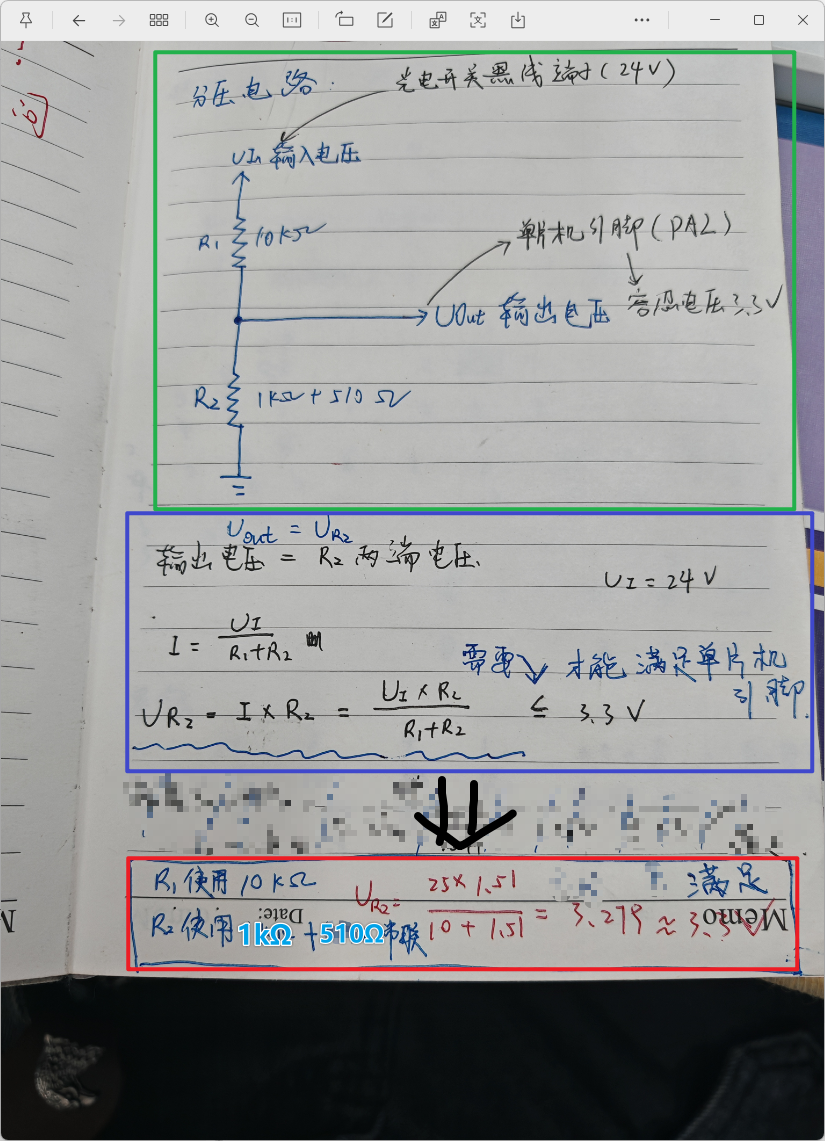

2.1 电平转换电路

由于STM32的GPIO引脚最大只能承受3.3V,而光电开关输出高达24V,必须设计分压电路进行保护:

在这里插入图片描述

2.2 接线示意图

光电开关         STM32
   Vcc   →   外部24V电源
   GND   →   电源地
   OUT   →   PA2(经分压电路)

LED连接:
  PA0    →   LED阳极(串联限流电阻)
  GND    →   LED阴极

三、软件实现

3.1 代码解析

#include "stm32f10x.h"

#define LED_PIN     GPIO_Pin_0   // PA0
#define SENSOR_PIN  GPIO_Pin_2   // PA2 光电开关输入

void Delay_ms(uint32_t ms) {
    // 精确毫秒延时函数
    SysTick->LOAD = 72000 - 1;
    SysTick->VAL = 0;
    SysTick->CTRL = SysTick_CTRL_ENABLE_Msk;
    for(; ms>0; ms--) {
        while(!(SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk));
    }
    SysTick->CTRL = 0;
}

int main(void)
{
    // 初始化系统时钟
    SystemInit();

    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 初始化LED引脚(PA0)为推挽输出
    GPIO_InitTypeDef gpioInit;
    gpioInit.GPIO_Pin = LED_PIN;
    gpioInit.GPIO_Mode = GPIO_Mode_Out_PP;
    gpioInit.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &gpioInit);

    // 初始化光电开关引脚(PA2)为浮空输入
    gpioInit.GPIO_Pin = SENSOR_PIN;
    gpioInit.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &gpioInit);

    // 初始状态:LED熄灭
    GPIO_WriteBit(GPIOA, LED_PIN, Bit_SET);

    while(1)
    {
        // 读取光电开关状态
        if(GPIO_ReadInputDataBit(GPIOA, SENSOR_PIN) == Bit_SET)
        {
            // 检测到物体时点亮LED
            GPIO_WriteBit(GPIOA, LED_PIN, Bit_RESET);
        }
        else
        {
            // 未检测到物体时熄灭LED
            GPIO_WriteBit(GPIOA, LED_PIN, Bit_SET);
        }

        // 添加短暂延时,避免过于频繁的检测
        Delay_ms(10);
    }
}

3.2 关键代码说明

  1. 系统初始化SystemInit()函数配置系统时钟为72MHz
  2. GPIO配置
    • PA0配置为推挽输出,驱动LED
    • PA2配置为浮空输入,读取光电开关信号
  3. 状态检测:主循环中持续检测光电开关状态并控制LED

四、调试与优化

4.1 常见问题排查

  1. LED不亮

    • 检查LED极性是否正确
    • 确认限流电阻值合适(通常220Ω-1kΩ)
    • 测量PA0引脚输出电平
  2. 光电开关无响应

    • 确认分压电路工作正常
    • 检查光电开关供电电压(24V)
    • 测试光电开关输出信号
  3. 误检测问题

    • 调整光电开关检测距离
    • 添加软件去抖处理

五、应用扩展

本基础应用可以进一步扩展为:

  1. 多路检测系统:使用多个光电开关实现复杂检测逻辑
  2. 通信接口:添加UART或I2C接口与上位机通信
  3. PWM调光:根据检测结果调节LED亮度
  4. 中断方式:使用外部中断实现实时响应

六、总结

本文详细介绍了基于STM32和欧迪龙EK50-DS30D1光电开关的物体检测系统实现方法。关键点包括:

  1. 正确设计电平转换电路保护STM32引脚
  2. 合理配置GPIO工作模式
  3. 实现稳定可靠的状态检测逻辑
  4. 提供调试方法和优化建议

这种设计方案不仅适用于LED控制,还可以扩展到电机控制、门禁系统、自动化生产线等各种应用场景。


版权声明:本文为原创文章,转载请注明出处。
实验环境:Keil MDK-ARM v5 + STM32F103C8T6
注意事项:操作前请务必确认电路连接正确,避免损坏设备

希望本文对您的STM32学习之路有所帮助,欢迎交流讨论!
